On-Line Серія NetPRO 11 1-10kVA Rack Mount 1ф/1ф
NetPRO UPS 11 1-10kVA Rack Mount
Високонадійні сучасні джерела безперебійного живлення для широкої сфери застосування. Всі серії ДБЖ NetPRO UPS успішно застосовуються для захисту дорогого промислового, медичного, телекомунікаційного та різного комп'ютерного обладнання.
Серія NetPRO UPS 11 RM — ДБЖ подвійного перетворення універсального (rack/tower) виконання, потужністю від 1 до 20 кВА. ДБЖ мають 1-ф вхід і 1-ф вихід
ДБЖ NetPRO UPS 11 RM представлені моделями з вбудованими АКБ і моделями з потужними зарядними пристроями для підключення зовнішніх АКБ великої місткості.
Опціонально комплектуються батарейним блоками для продовження часу автономного живлення.
Гарантія — 24 місяці
ДБЖ NetPRO 11 RM — On-Line серія Rack/Tower, 1–10 кВА, 1ф/1ф
ДБЖ серії NetPRO 11 RM, потужністю від 1 до 10 кВА, — це сучасні пристрої подвійного перетворення з технологією цифрового управління всіма компонентами ДБЖ. У даній серії однофазних ДБЖ реалізовані функції інтелектуальної синхронізації з мережею і автономними електростанціями, розширені можливості моніторингу та управління по мережі (за допомогою SNMP / WEB інтерфейсних карт). Оновлена лінійка ДБЖ потужністю від 6 до 10 кВА має промислові трирівневі інвертори, високу питому потужність і компактний дизайн.
|
1–10 кВА
потужність
|
0,9 / 1,0
вихідний PF
|
0 мс
перемикання
|

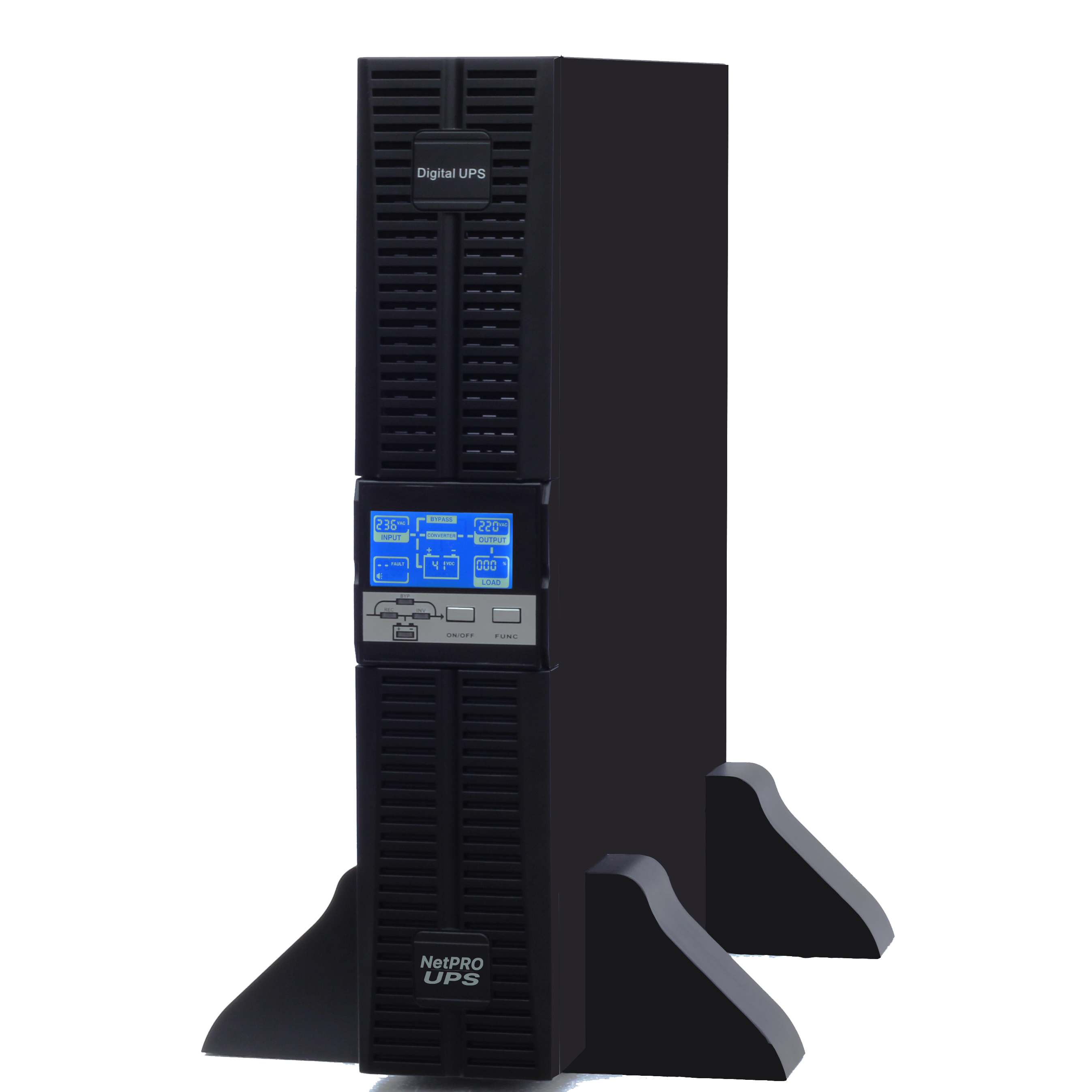

Rack / Tower
виконання
|
Загальні особливості ДБЖ NetPRO 11 RM потужністю від 1 до 10 кВА
- Широкий діапазон вхідної напруги при коефіцієнті потужності на вході ДБЖ більше 99%
- Високий коефіцієнт потужності на виході — 0,9
- Автоматичне регулювання швидкості обертання вентиляторів, в залежності від навантаження.
- Підвищена стійкість до короткочасних перевантажень.
- Повний DSP-захист від перенапруги, коротких замикань і перегріву.
- Широкий набір інтерфейсів: RS232, USB, SNMP, універсальний інтелектуальний слот.
Унікальні особливості пристроїв потужністю 6 ... 10 кВА
- Високий коефіцієнт потужності на виході — 1,0
- Високий ККД — 95%
- Режим самотестування. ДБЖ виробляє самотестування з моделюванням різних умов навантажень без підключення реального навантаження, за технологією Self-aging, з економією електроенергії до 90%.
- Трирівнева технологія інвертора, сумісність з реактивними і індуктивними навантаженнями.
- Інтелектуальна система управління зарядним пристроєм, яка ефективно контролює весь процес заряду і розряду, істотно збільшуючи термін служби акумуляторів.
- Паралельне підключення — до 3-х пристроїв.
Сфера застосування:
- Серверне і комп'ютерне обладнання
- Приватні будинки, котеджі
- Системи відеоспостереження та безпеки
- Медичне обладнання
- Офісні центри
- Телерадіокомпанії
- Торгові центри, супермаркети
- Банки і фінансові установи
- Медичні заклади
Час резервного електроживлення обладнання залежить від ємності підключених батарей.

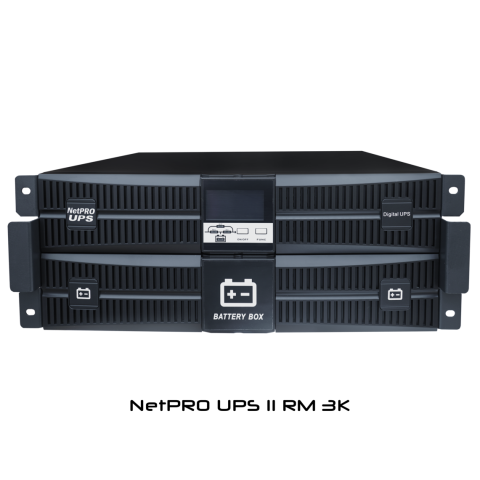

Моделі з вбудованими батареями (1К - 10К) забезпечують безперебійне електроживлення протягом короткого часу (кілька хвилин), що дозволяє коректно завершити роботу обладнання або переключитися на альтернативні джерела живлення (генератор і т.д.) Збільшення часу автономної роботи для даних моделей можливо з допомогою установки додаткових зовнішніх батарейних модулів.

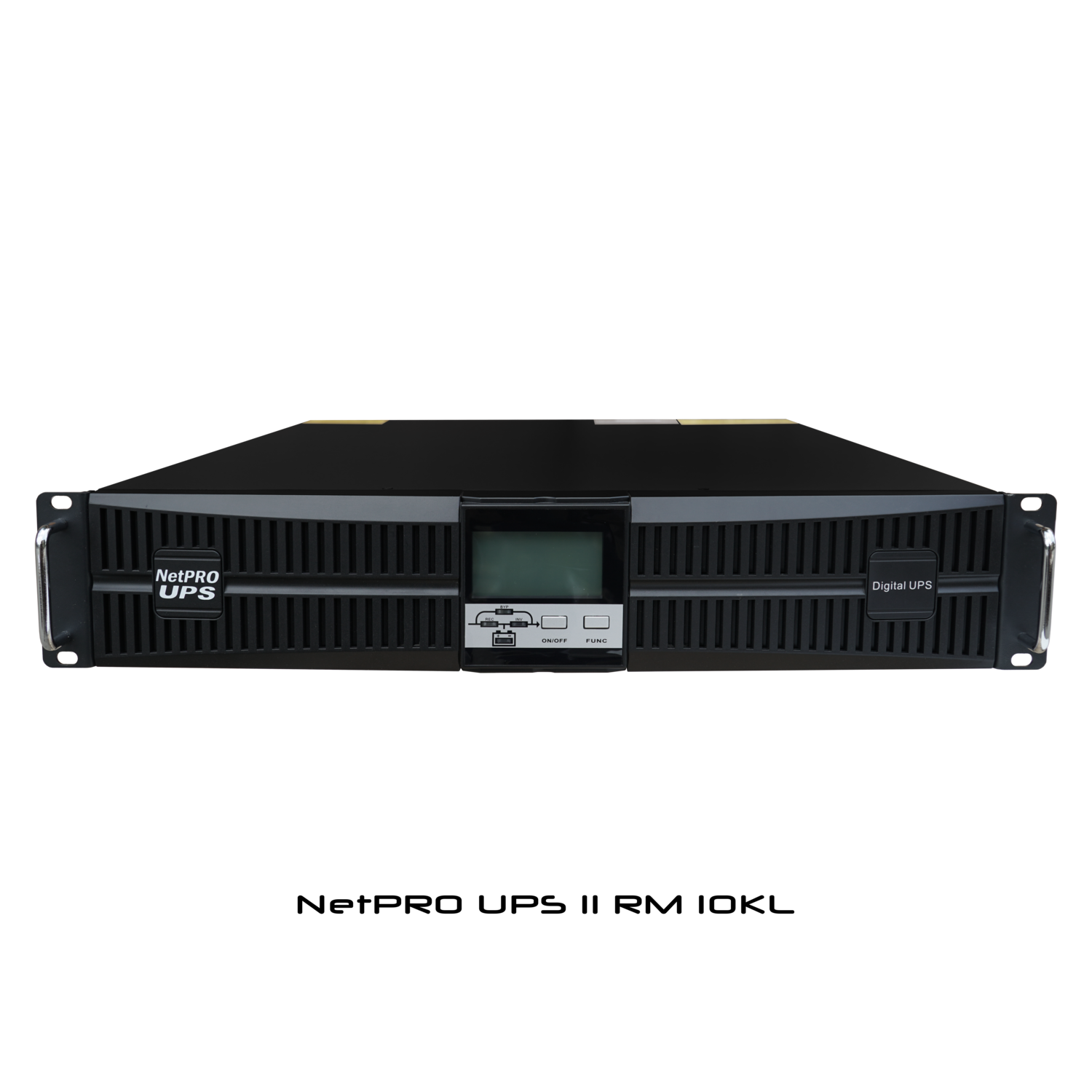

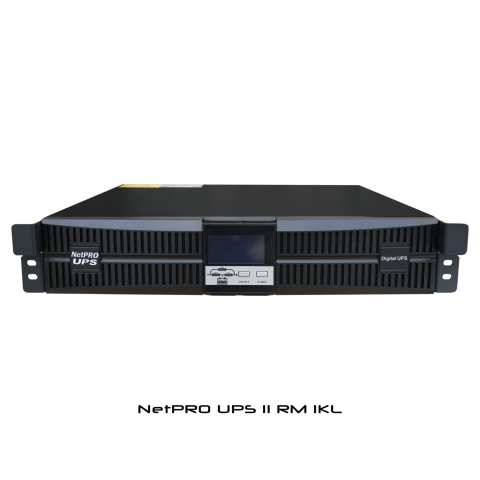

Моделі із зовнішніми акумуляторами (1КL - 10КL) мають потужний вбудований зарядний пристрій (до 12 А), що дозволяє забезпечити тривалий час резервного електроживлення критичних навантажень: до 48 годин. Для моделей 6 - 10 кВА можлива установка до ДБЖ додаткового зовнішнього зарядного пристрою до 24 А, що дає можливість швидко зарядити батареї ще більшої місткості і, відповідно, додатково збільшити час автономної роботи.

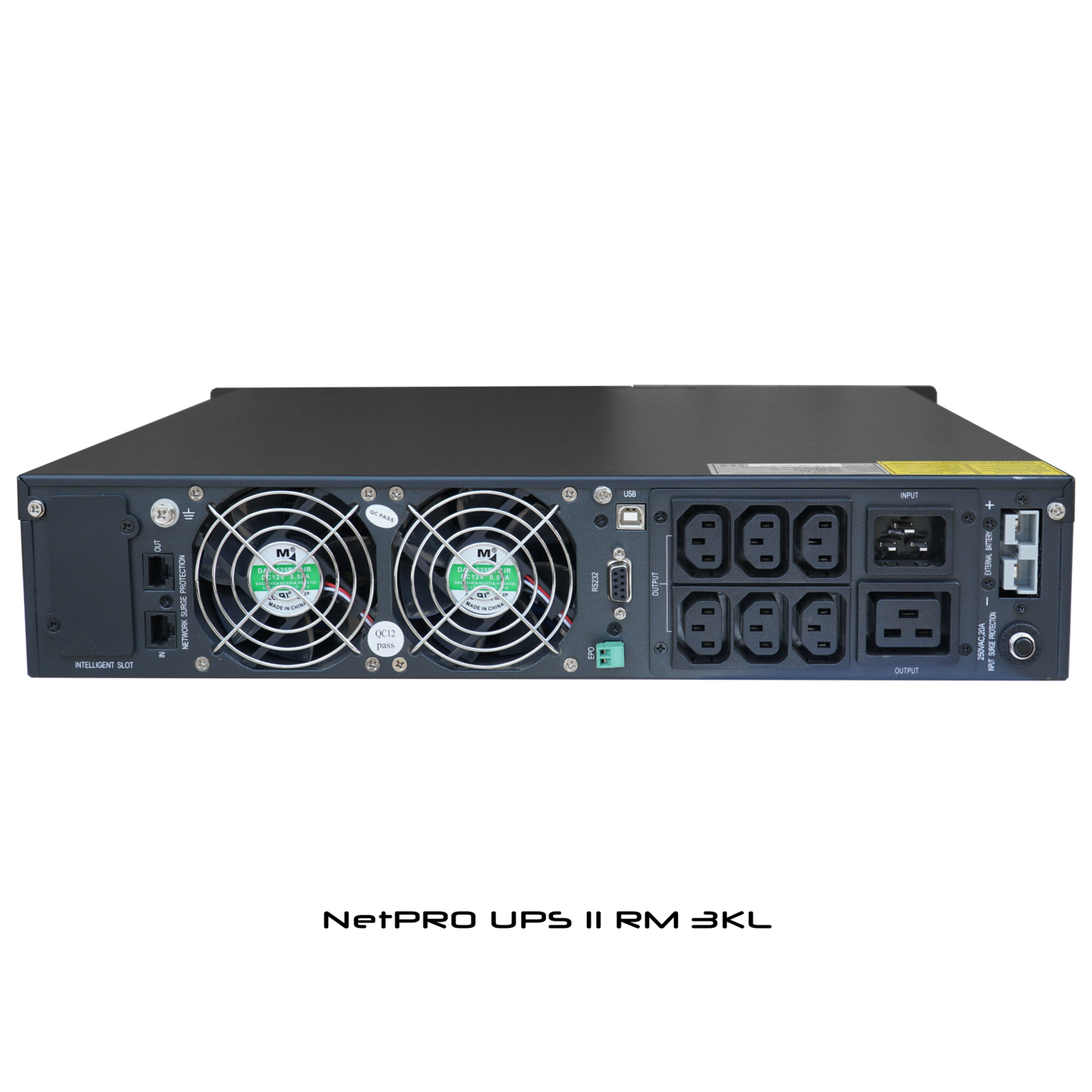

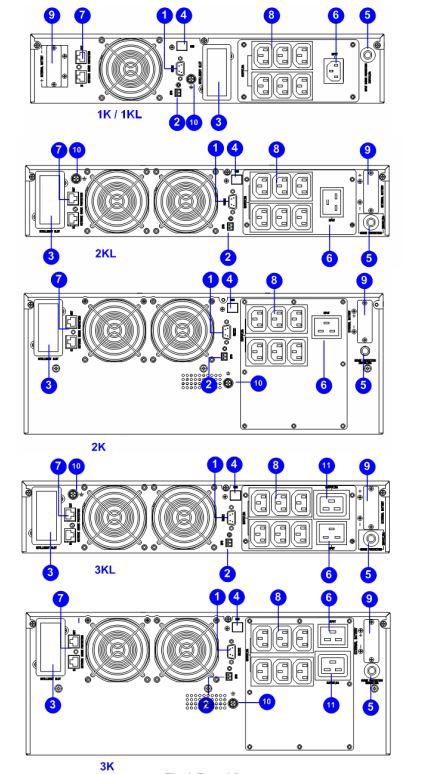

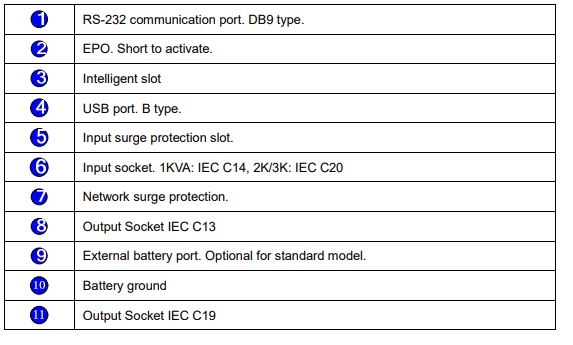

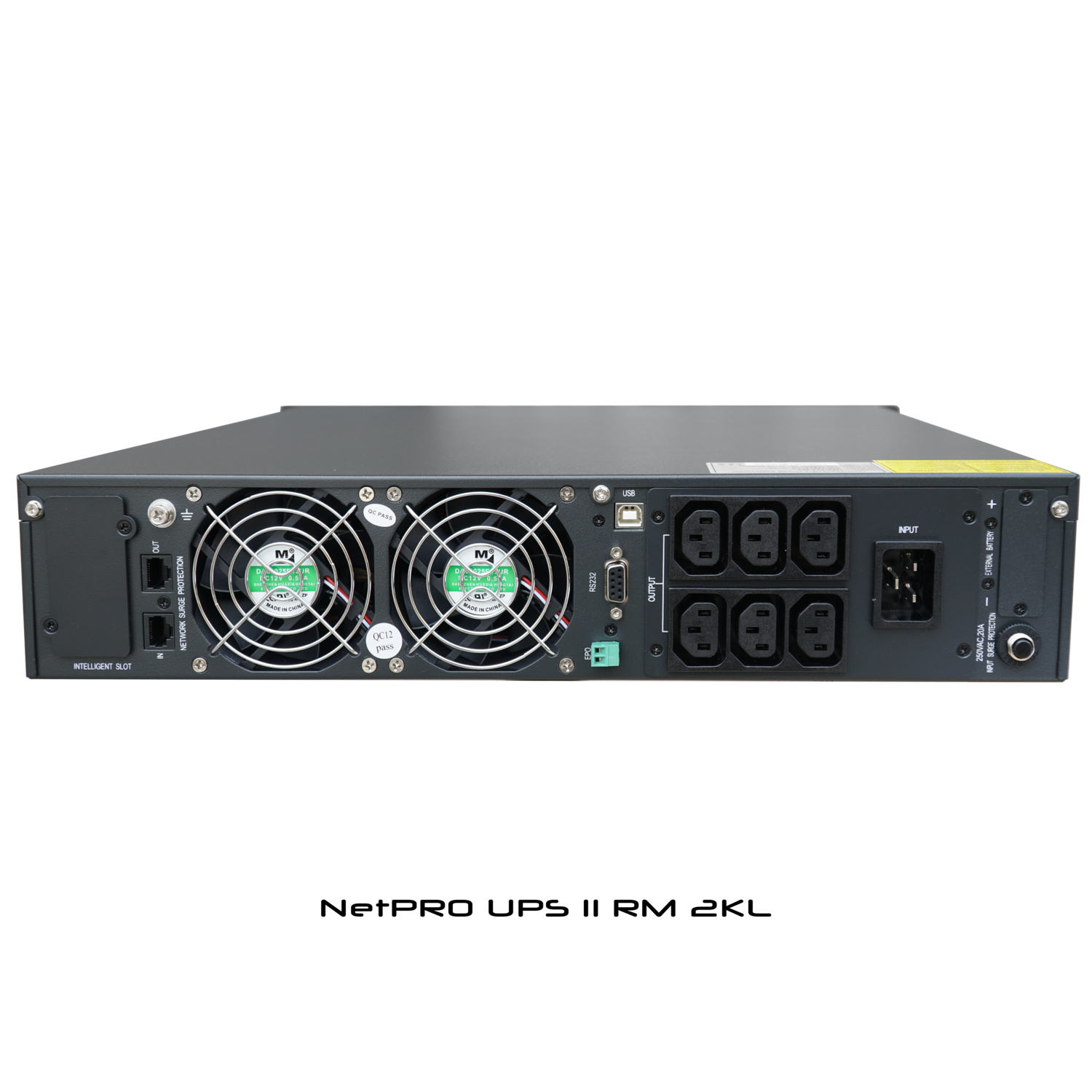

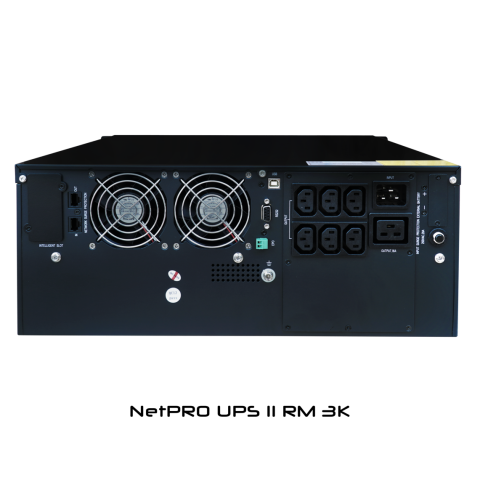

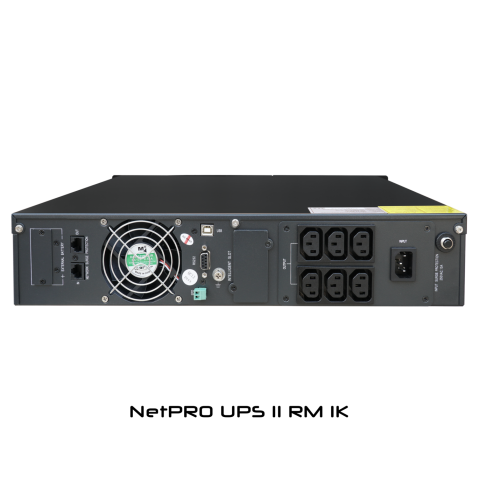

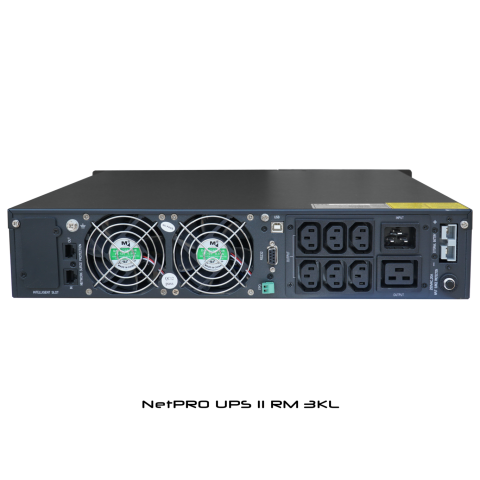

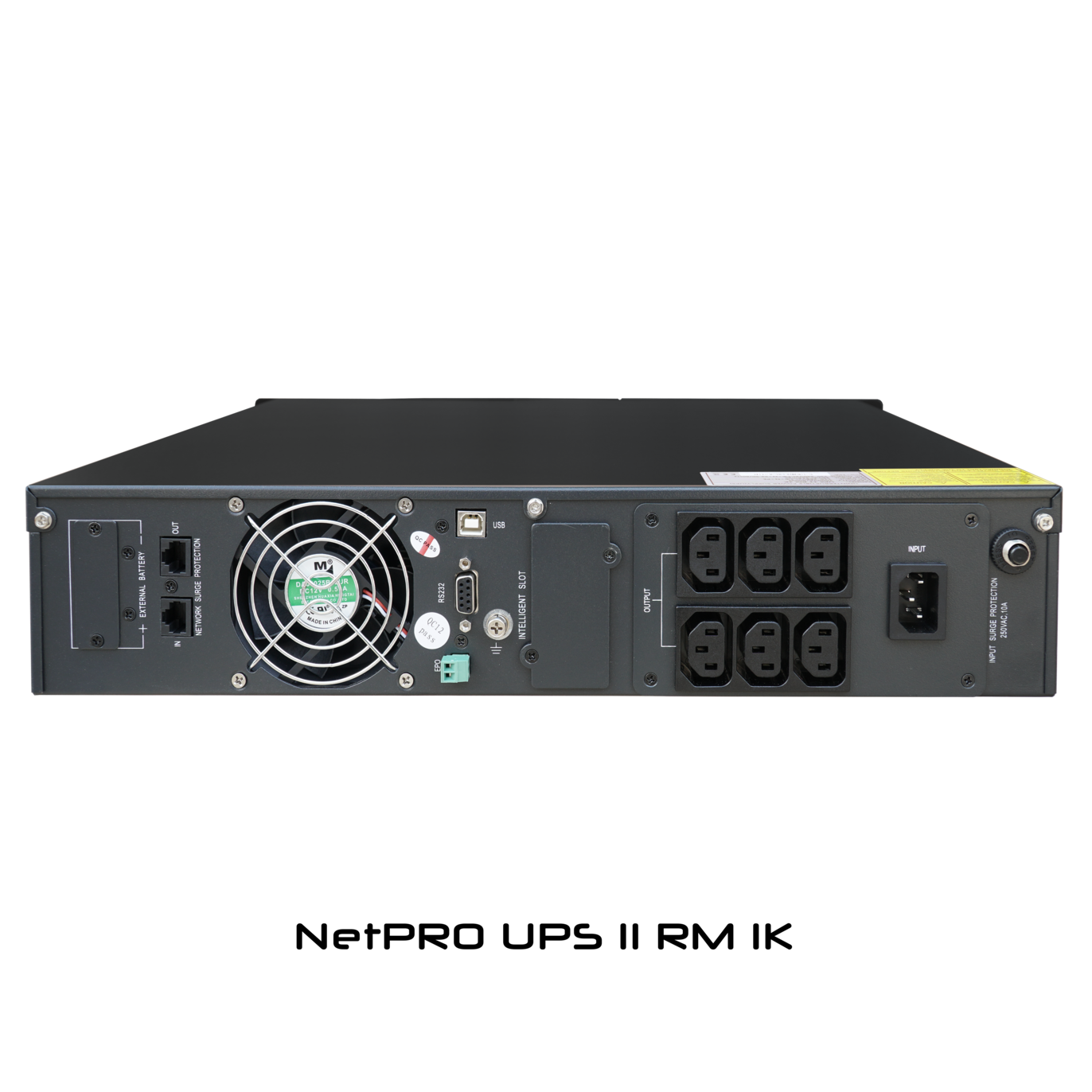

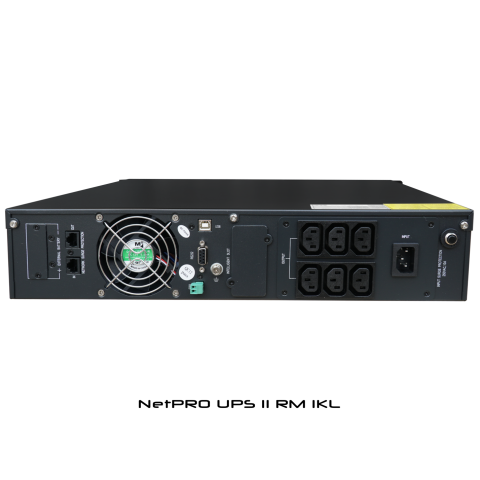

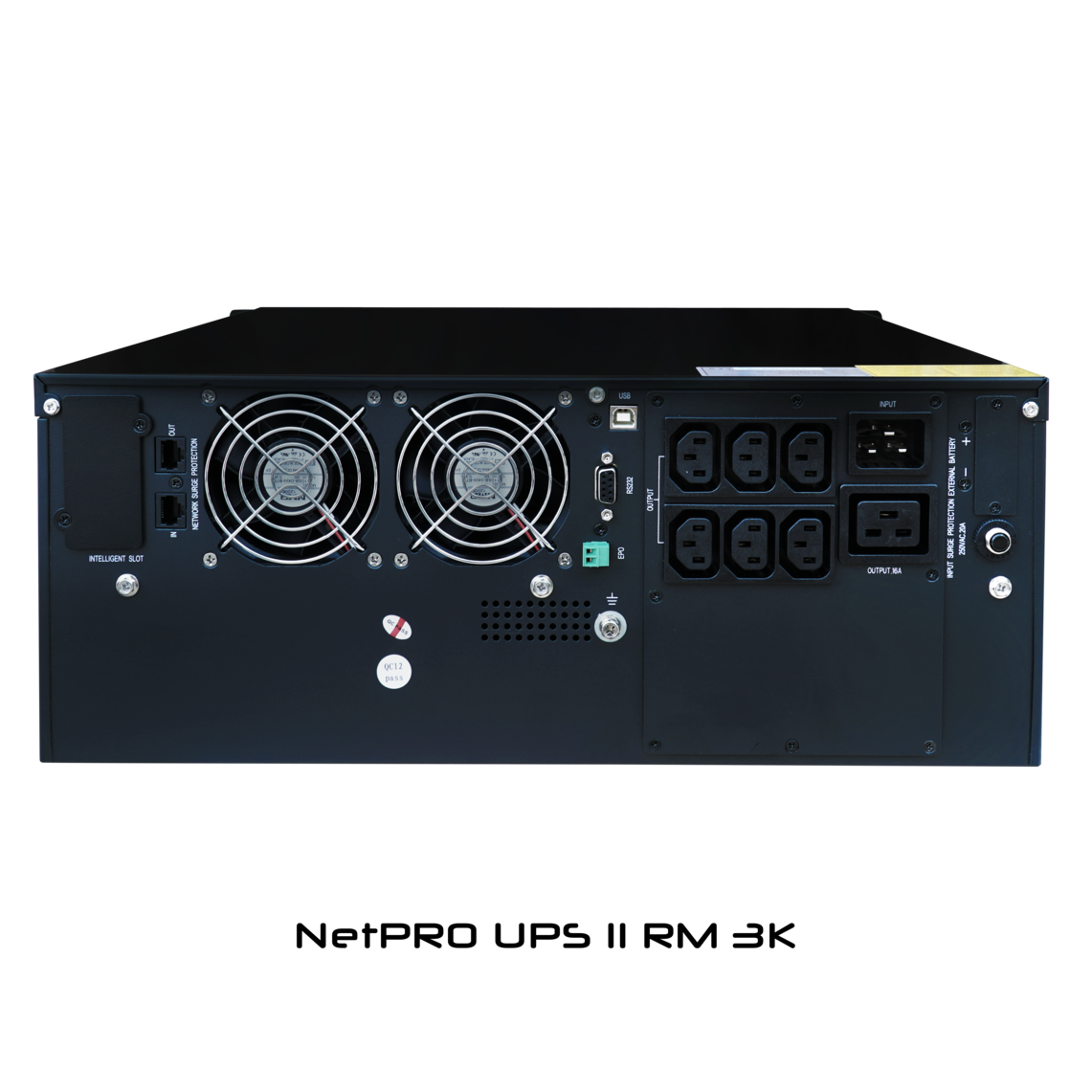

Задня панель і роз'єми

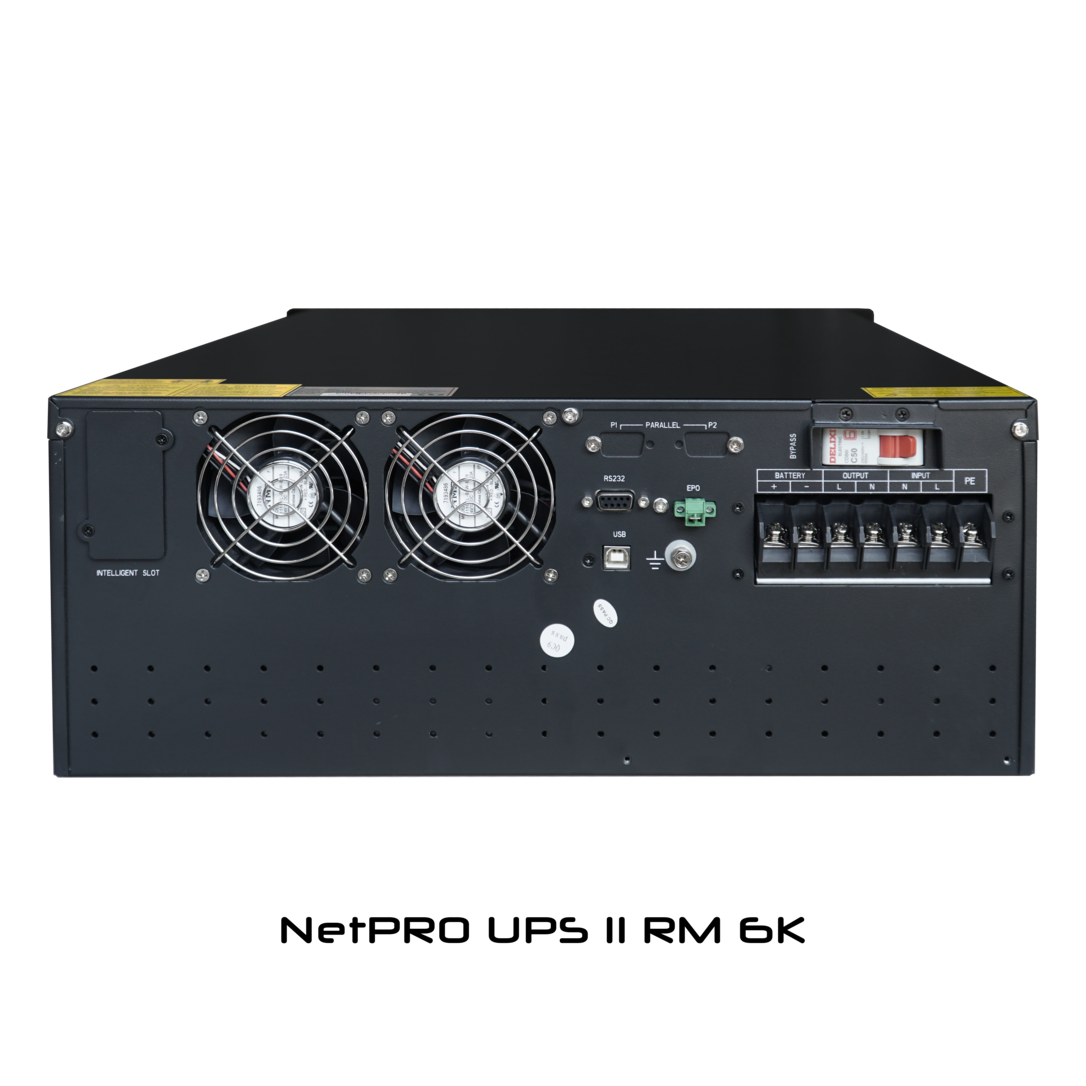

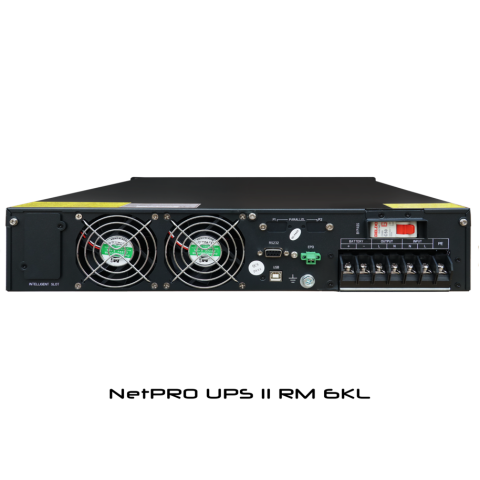

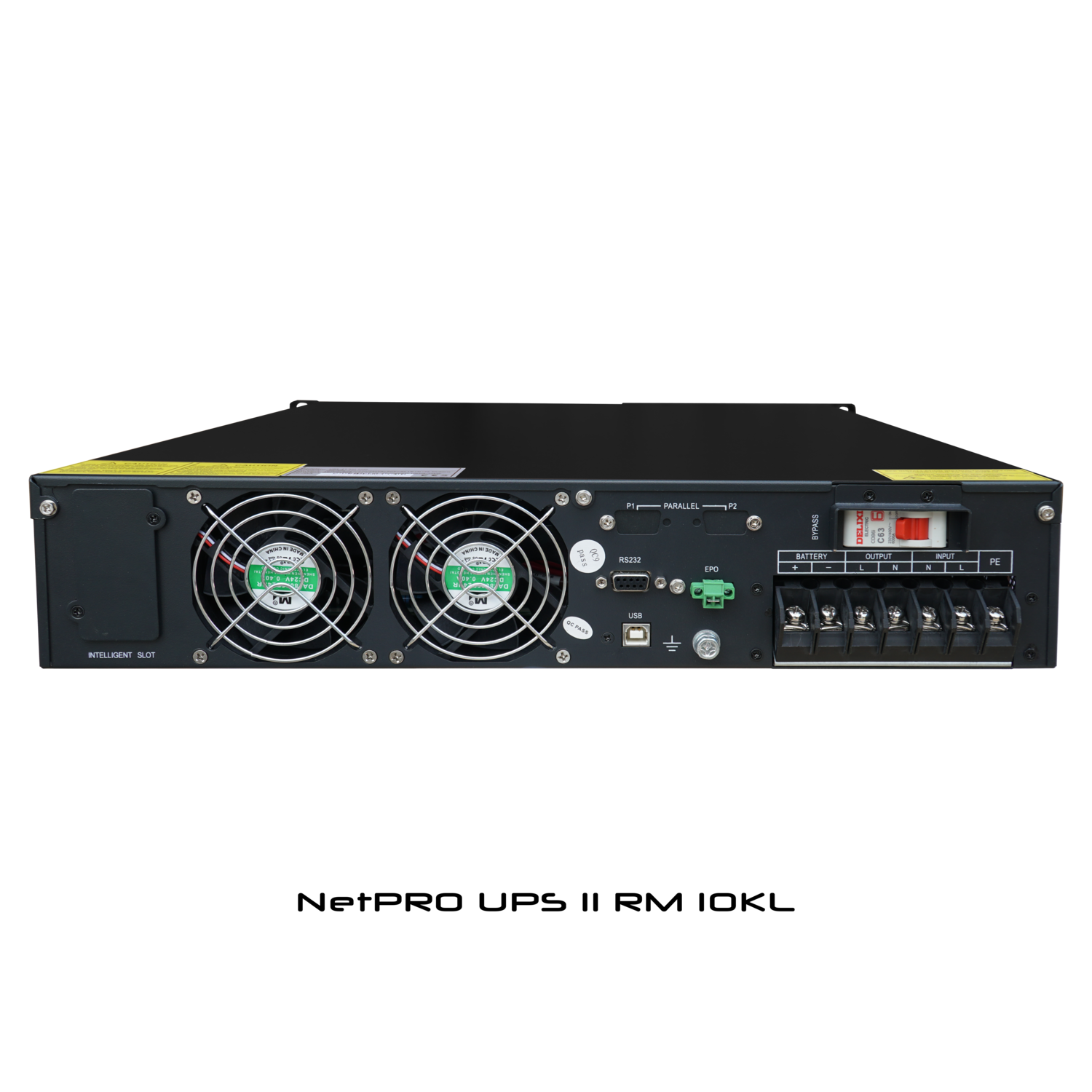

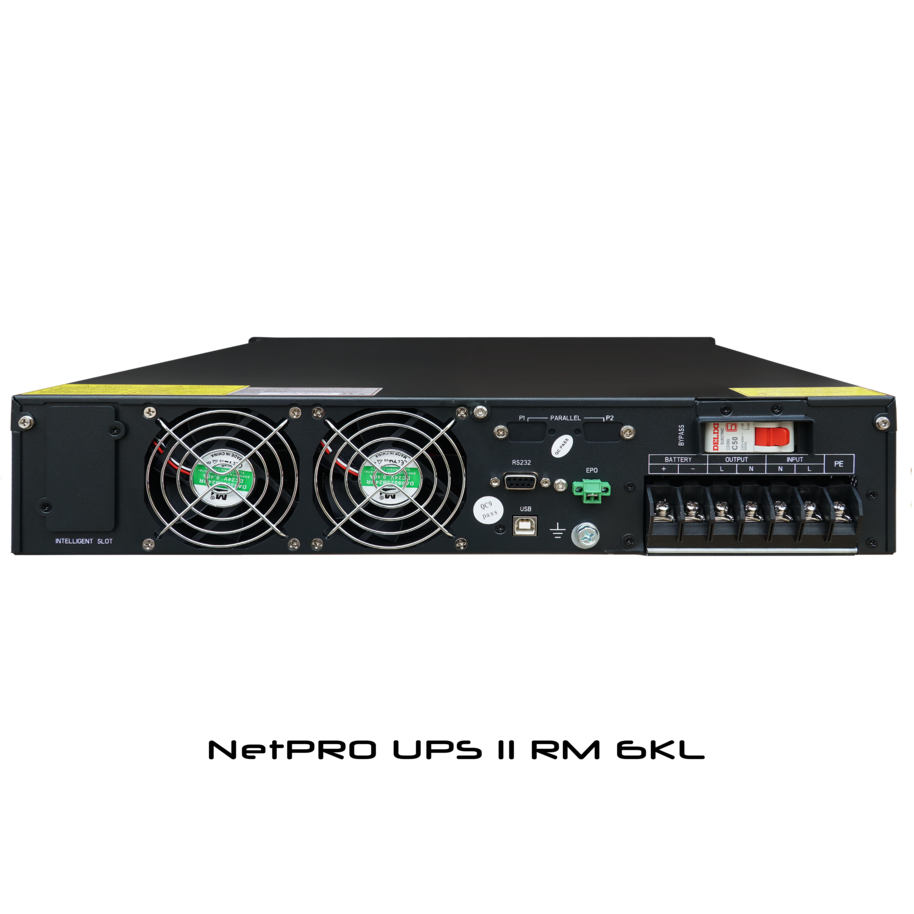

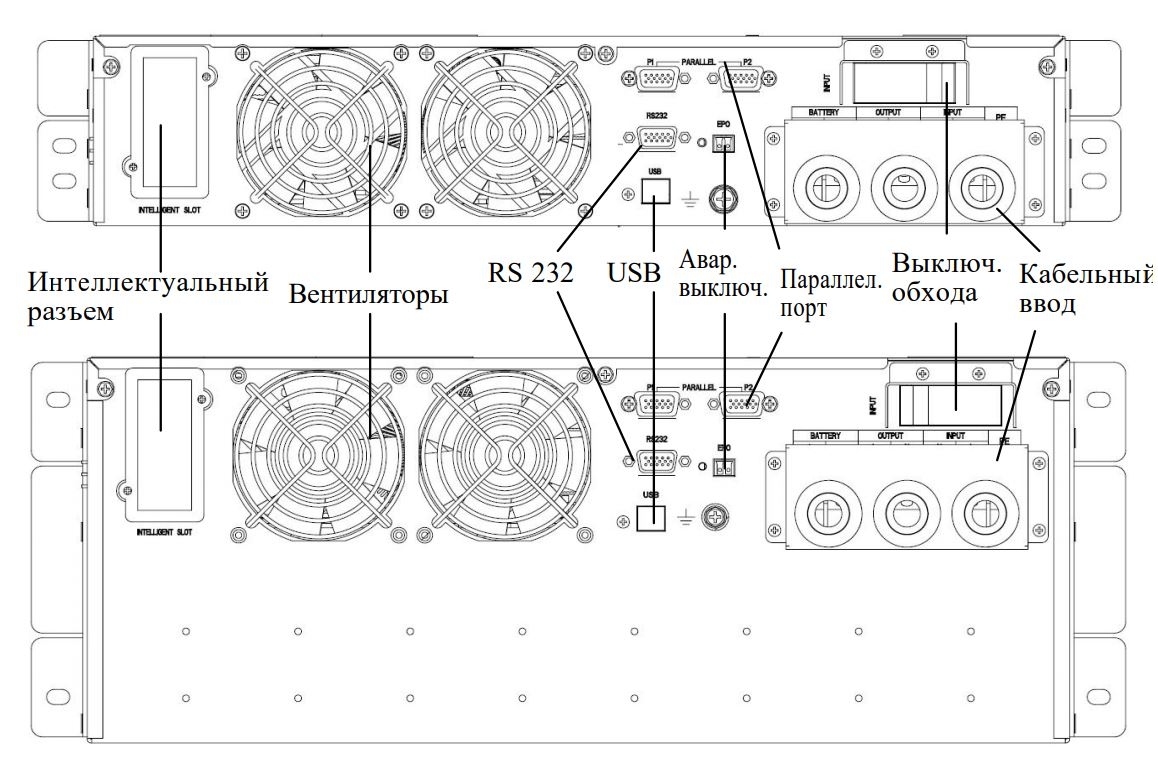

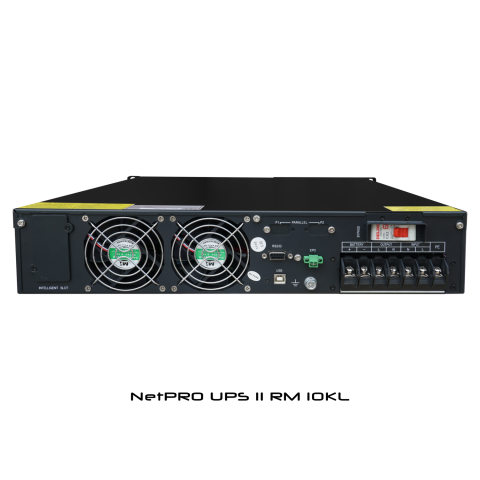

Задня панель моделей 6–10 кВА (6 KL / 10 KL та 6 K / 10 K)
Технічні характеристики
Моделі 1–3 кВА: RM 1K, RM 1KL, RM 2K, RM 2KL, RM 3K, RM 3KL
| NetPRO 11 | RM 1K | RM 1KL | RM 2K | RM 2KL | RM 3K | RM 3KL |
|---|---|---|---|---|---|---|
| Номінальна потужність | 1кВА/0,9кВт | 1кВА/0,9кВт | 2кВА/1,8кВт | 2кВА/1,8кВт | 3кВА/2,7кВт | 3кВА/2,7кВт |
| ВХІД | ||||||
| Холодний старт | Є, за замовчуванням частота 50Гц або налаштовується | |||||
| Діапазон допустимої вхідної напруги при роботі від мережі | 110В~288В | |||||
| Нижня межа допустимої вхідної напруги при роботі від мережі | 100% навантаження >176В | |||||
| 80% навантаження >154В | ||||||
| 70% навантаження >132В | ||||||
| 50% навантаження >110В | ||||||
| Фазність | Однофазний вхід, однофазний вихід | |||||
| Номінальна вхідна напруга | (200В/208В/220В/230В/240В) | |||||
| Нижня межа напруги переходу на батареї | 110В | |||||
| Нижня межа напруги зворотнього переходу на мережу | 121В | |||||
| Верхня межа напруги переходу на батареї | 288В | |||||
| Верхня межа напруги зворотнього переходу на мережу | 281В | |||||
| Номінальний вхідний струм | 4.8A | 9.6A | 14.4A | |||
| Вхідний коеф. потужності | ≥0.97 | |||||
| Діапазон вхідної частоти | 40~70Гц | |||||
| Вихід ДБЖ | ||||||
| Частота | Налаштовується 50 / 60 Гц | |||||
| Потужність | ||||||
| Потужність (кВА) макс | 1 | 2 | 3 | |||
| Потужність (кВт) макс | 0.9(0.8 для 200В/208В) | 1.8(1.6 для 200В/208В) | 2.7(2.4 для 200В/208В) | |||
| Вихідна напруга | ||||||
| Форма вихідної напруги | Чиста синусоїда | |||||
| Номінальна напруга | 200/208/220/230/240В | |||||
| Допустиме відхилення напруги | ± 1 % | |||||
| Стабільність напруги при динамічному навантаженні | ≤5% (0% - 100% -0%) | |||||
| Час відновлення номінальної напруги | ≤30мс (0% - 100% -0%) | |||||
| Коефіцієнт спотворень вихідної напруги | ≤2% THD, лінійне навантаження | |||||
| ≤ 5.5% THD, нелінійне навантаження | ≤ 5% THD, нелінійне навантаження | ≤ 5% THD, нелінійне навантаження | ||||
| Вихідна частота | ||||||
| Діапазон синхронізації | ±5Гц за замовчуванням | |||||
| Стабільність частоти при роботі від батарей | (50±0.1) Гц за замовчуванням | |||||
| Час переходу | ||||||
| З режиму роботи від мережі в режим роботи від батарей | 0 | |||||
| З режиму online в режим байпаса | 2мс | |||||
| Коефіцієнт корисної дії | ||||||
| Online режим з повністю зарядженими АКБ | 86%@100% навантаження, 87%@50% навантаження | 91%@100% навантаження, 88%@50% навантаження | 88%@100% навантаження, 90%@50% навантаження | |||
| Режим ECO | 94,00% | 97,00% | 97,00% | |||
| Режим роботи від батарей | 83%@100% навантаження, 84%@50% навантаження | 87%@100% навантаження, 88%@50% навантаження | 87%@100% навантаження, 89%@50% навантаження | |||
| Шум (відстань 1м) | <45дБ@<60%навантаження, <50дБ@>60%навантаження | <50дБ@<60%навантаження, <55дБ@>60%навантаження | <50дБ@<60%навантаження, <55дБ@>60%навантаження | |||
| Перевантажувальна здатність (робота в режимі online) | 105%~130%: Перехід на байпас через 1 хв. | |||||
| 150%: Перехід на байпас через 30с | ||||||
| Перевантажувальна здатність (робота від батарей) | 105%~130%:Вимкнення через 10с | |||||
| 150%:Вимкнення через 5с | ||||||
| Перевантажувальна здатність (робота в режимі байпас) | <130%: Довгий час | |||||
| >130%&<150%:Вимкнення через 10 хв. | ||||||
| >150%&<180%:Вимкнення через 5 секунд | ||||||
| Максимальний хрест-фактор навантаження (співвідношення амплітуди струму і його середнього значення) | 3:1 | |||||
| БАТАРЕЇ | ||||||
| Напруга/Тип | 12В/7А·год | Залежить від ємності зовнішніх батарей | 12В/7А·год | Залежить від ємності зовнішніх батарей | 12В/7А·год | Залежить від ємності зовнішніх батарей |
| Кількість | 3 | 6 | 8 | |||
| Напруга постійного струму | 36В | 72В | 96В | |||
| Час резервування | 6 хв. при 80% навантаження | Залежить від ємності зовнішніх батарей | 6 хв. при 80% навантаження | Залежить від ємності зовнішніх батарей | 5.5 хв. при 80% навантаження | Залежить від ємності зовнішніх батарей |
| Напруга "battery low" (вимикання ДБЖ за розрядом батарей) | 33В~35В залежить від навантаження | 66В~70В залежить від навантаження | 88В~94В залежить від навантаження | |||
| Зарядний пристрій | ||||||
| Напруга заряду батарей | буфер:41В/швидк:42В | буфер:82В/швидк:84В | буфер:109В/швидк:112В | |||
| Струм заряду батарей (макс) | 1A | 8A або 4A | 1A | 8A або 4A | 1A | 8A або 4A |
| Час заряду | 8г заряду до 90% | Залежить від ємності зовнішніх батарей | 8г заряду до 90% | Залежить від ємності зовнішніх батарей | 8г заряду до 90% | Залежить від ємності зовнішніх батарей |
| Струм саморозряду батарей | <1мА | <1мА | <1мА | |||
| Система відображення інформації та оповіщення | ||||||
| Дисплей | LED+LCD | |||||
| Розряд батарей | Сигнал кожні 2 хвилини | |||||
| Низький рівень заряду батарей | Сигнал кожні 6 секунд | |||||
| Перевантаження | Постійний звуковий сигнал | |||||
| Помилка | Постійний звуковий сигнал | |||||
| Ненормальна напруга на вході | Сигнал кожні 2 хвилини | |||||
| Попередження | Сигнал кожні 6 секунд | |||||
| ІНТЕРФЕЙСИ | ||||||
| RS232 | Стандартний кабель RS232 | |||||
| USB | B-тип USB порт | |||||
| ОПЦІЇ | ||||||
| Інтерфейс "сухі контакти" | Db9 порт, або сухі контакти типу Phoenix | |||||
| SNMP карта | Встановлюється в intelligent slot | |||||
| РОЗМІРИ, ВАГА | ||||||
| Ш×Д×В (мм) | 438*426*86(2U) | 438*426*86(2U) | 438*476*173(4U) | 440*476*86(2U) | 438*476*173(4U) | 438*476*86(2U) |
| (макс) | 438*437*86 | 438*437*86 | 438*488*173 | 440*488*86 | 438*488*173 | 438*488*86 |
| Ш×Д×В (мм) в коробці | 580*565*250 | 580*565*250 | 580*660*335 | 580*615*250 | 580*660*335 | 580*615*250 |
| Вага нетто (КГ) | 13,5 | 8 | 28 | 9,5 | 33 | 10,5 |
| Вага в упаковці (КГ) | 16 | 11 | 31 | 12,5 | 36 | 13,5 |
| Rack / Tower | Rack and Tower | |||||
| Колір | Чорний за замовчуванням | |||||
| * Специфікація продуктів може бути змінена без подальшого повідомлення. | ||||||
Моделі 6–10 кВА: RM 6K, RM 6KL, RM 10K, RM 10KL
| NetPRO 11 | RM 6K | RM 6KL | RM 10K | RM 10KL |
|---|---|---|---|---|
| Номінальна потужність | 6кВА/6кВт | 6кВА/6кВт | 10кВА/10кВт | 10кВА/10кВт |
| ВХІД | ||||
| Холодний старт | Є за замовчуванням частота на виході 50Гц або налаштовується | |||
| Діапазон допустимої вхідної напруги при роботі від мережі | 110В~288В | |||
| Нижня межа допустимої вхідної напруги при роботі від мережі | 100% навантаження >176В | |||
| 90% навантаження >154В | ||||
| 75% навантаження >132В | ||||
| 50% навантаження >110В | ||||
| Фазність | Однофазний вхід, однофазний вихід | |||
| Номінальна вхідна напруга | 200В/208В/220В/230В/240В | |||
| Нижня межа напруги переходу на батареї | 110В | |||
| Нижня межа напруги зворотнього переходу на мережу | 121В | |||
| Верхня межа напруги переходу на батареї | 288В | |||
| Верхня межа напруги зворотнього переходу на мережу | 281В | |||
| Вхід ДБЖ | ||||
| Номінальна сила струму | 30A/220В | 34A/220В | 49A/220В | 53A/220В |
| Вхідний коеф. потужності | ≥0.99 | |||
| Коефіцієнт спотворень вхідного струму THDi | <4% | |||
| Діапазон вхідної частоти | 40~70Гц | |||
| Вихід ДБЖ | ||||
| Частота | Налаштовується | |||
| Потужність | ||||
| Потужність (кВА) макс | 6кВА | 10кВА | ||
| Потужність (кВт) макс | 6кВт | 10кВт | ||
| Вихідна напруга | ||||
| Форма вихідної напруги | Чиста синусоїда | |||
| Номінальна напруга | 220В/230В/240В, 200В/208В(PF=0.9) | |||
| Допустиме відхилення напруги | ± 1 % | |||
| Коефіцієнт спотворень вихідної напруги | ≤1% THD, лінійне навантаження | |||
| ≤ 5% THD, нелінійне навантаження | ||||
| Вихідна частота | ||||
| Діапазон синхронізації | ±5Гц за замовчуванням, налаштовується | |||
| Стабільність частоти при роботі від батарей | (50±0.1) Гц за замовчуванням | |||
| Час переходу | ||||
| З режиму роботи від мережі в режим роботи від батарей | 0мс | |||
| З режиму online в режим байпаса | 0мс | |||
| Коефіцієнт корисної дії | ||||
| Online режим з повністю зарядженими АКБ | 94.6%@100% навантаження, 95%@60% навантаження | |||
| Режим ECO | 98,00% | |||
| Шум (відстань 1м) | <58дБ | |||
| Перевантажувальна здатність (робота в режимі online) | 105% до 110%: Перехід на байпас через 10 хв. | |||
| 111% до 125%: Перехід на байпас через 1 хв. | ||||
| 126% до 150%: Перехід на байпас через 30с | ||||
| Перевантажувальна здатність (робота в режимі байпас) | менш ніж 125%: Довгий час роботи | |||
| 126% до 130%:Вимкнення через 5 хв. | ||||
| 131% до 150%:Вимкнення через 1 хв. | ||||
| > 150%:Вимкнення через 200 мс | ||||
| Максимальний хрест-фактор навантаження (співвідношення амплітуди струму і його середнього значення) | 3:1 | |||
| БАТАРЕЇ | ||||
| Напруга/Тип | 12В/7А·год | Залежить від ємності зовнішніх батарей | 12В/9А·год | Залежить від ємності зовнішніх батарей |
| Кількість | 16шт за замовчуванням, 20шт налаштовується | 16-24шт налаштовується | 16шт за замовчуванням, 20шт налаштовується | 16-24шт налаштовується |
| Напруга постійного струму | 192В за замовчуванням, налаштовується | |||
| Час резервування | 3 хв. при 5кВт | Залежить від ємності зовнішніх батарей | 2 хв. при 8кВт | Залежить від ємності зовнішніх батарей |
| Зарядний пристрій | ||||
| Напруга заряду батарей | 1A, налаштовується | 5A макс, налаштовується | 1A, налаштовується | 5A макс, налаштовується |
| Струм заряду батарей (макс) | 2.25В/ел за замовчуванням, налаштовується програмно | |||
| Час заряду | 8г заряду до 90% | Залежить від ємності зовнішніх батарей | 8г заряду до 90% | Залежить від ємності зовнішніх батарей |
| Струм саморозряду батарей | <3мА | |||
| Система відображення інформації та оповіщення | ||||
| Дисплей | LED+LCD | |||
| ІНТЕРФЕЙСИ | ||||
| Smart RS232 і USB | Стандартний кабель | |||
| EPO | NC | |||
| RS485 (опційно) | встановлюється в intelligent slot | |||
| SNMP (опційно) | встановлюється в intelligent slot | |||
| ОПЦІЇ | ||||
| Інтерфейс "сухі контакти" | Db9 порт, або сухі контакти типу Phoenix | |||
| Паралель | 4 ДБЖ в Паралель | |||
| Потужний зарядний пристрій (12A) | цифрове управління, 4-ступінчастий заряд, налаштовується | |||
| USB | B-тип USB порт | |||
| SNMP карта | встановлюється в intelligent slot | |||
| РОЗМІРИ, ВАГА | ||||
| Ш×Д×В (мм) | 440*660*172 | 440*550*86 | 440*660*172 | 440*550*86 |
| Вага нетто (КГ) | 58 | 16 | 62 | 18 |
| Вага в упаковці (КГ) | 63 | 18 | 68 | 21 |
| Rack / Tower | Rack/Tower | |||
| Колір | Чорний за замовчуванням | |||
| ФУНКЦІЇ | ||||
| Сумісність із напівхвильовими навантаженнями | ||||
| Автомат основного вводу | ||||
| Автомат байпасу на вводі | ||||
| Режим ECO | ||||
| Батарейна шафа | ||||
| Самодіагностика | ||||
| Цифровий зарядний пристрій | ||||
| Залишкова ємність батарей | ||||
| * Специфікація продуктів може бути змінена без подальшого повідомлення. | ||||
Моделі з індексом L — виконання із зовнішніми акумуляторами; без індексу — моделі зі вбудованими батареями.
Документи, інструкції та програмне забезпечення
Сертифікати та заключення
| Документ | Розмір |
|---|---|
| Сертифікат відповідності ДБЖ NetPRO UPS.pdf | 5.24 MiB |
| Certificate of Conformity INVT - IEC 62040.pdf | 29.97 MiB |
| Висновок санітарно-епідеміологічний INVT_1.jpg | 196.29 KiB |
| Висновок санітарно-епідеміологічний INVT_2.jpg | 197.55 KiB |
| Висновок санітарно-епідеміологічний INVT_3.jpg | 194.96 KiB |
Каталоги та технічні специфікації
| Документ | Розмір |
|---|---|
| Каталог ДБЖ NetPRO 1-20 Online Series UPS - RUS.pdf | 1.5 MiB |
| Каталог ДБЖ NetPRO UPS.pdf | 6.64 MiB |
Інструкції з експлуатації
Програмне забезпечення
| Документ | Розмір |
|---|---|
| Програмне забезпечення NetPRO UPS.zip | 182.23 MiB |
| Посібник користувача UPS Power Monitor Ver 1_17_C.pdf | 2.07 MiB |
| MTR software | — |
Файли відкриваються з сайту виробника. Програмне забезпечення NetPRO UPS — архів 182,23 MiB.
| Пульсар Лімітед — енергія для кращого життя! |
| 1-3 КВА | дивитись 6-10 КВА |

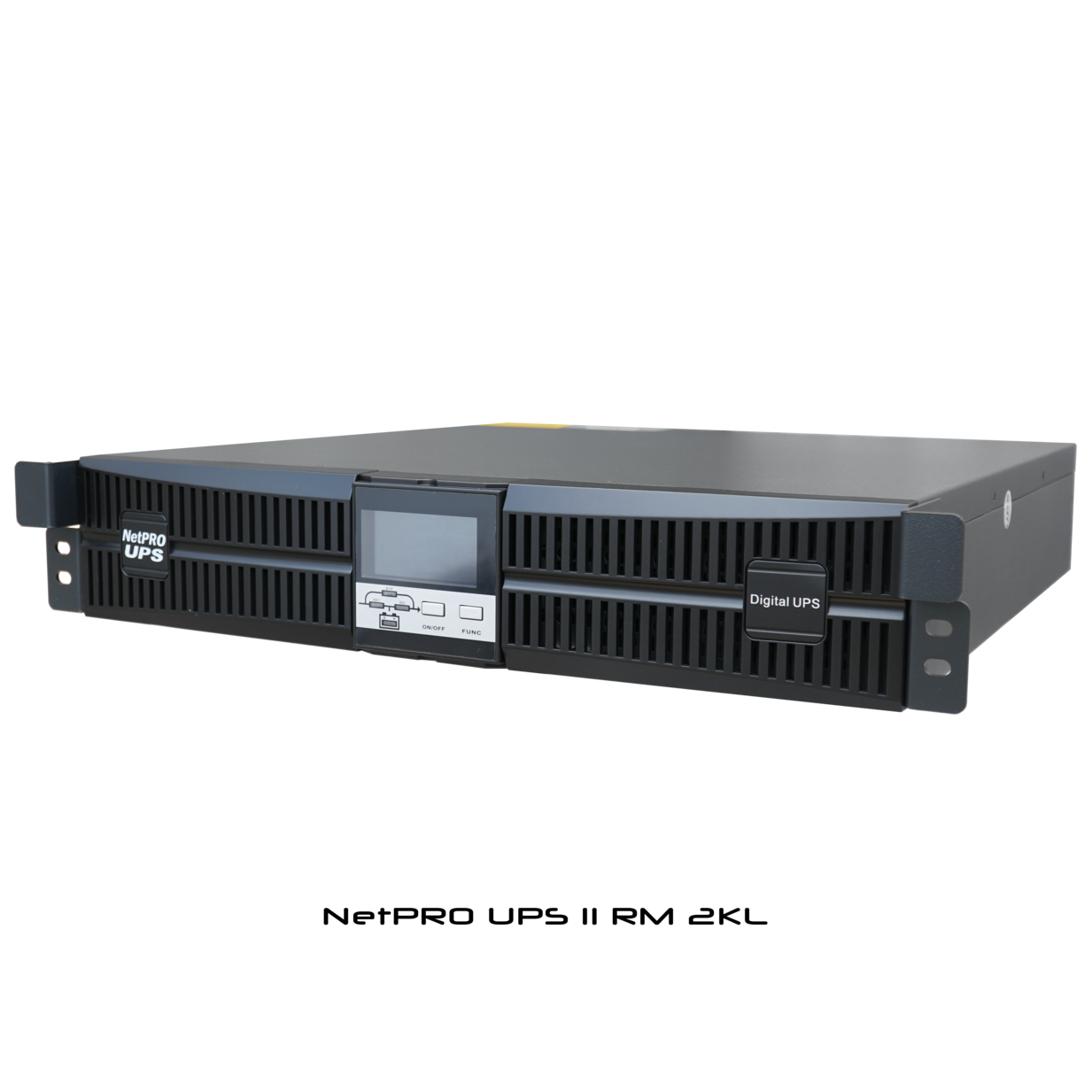

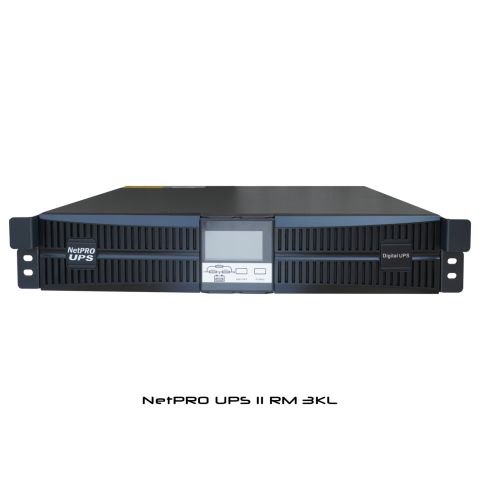

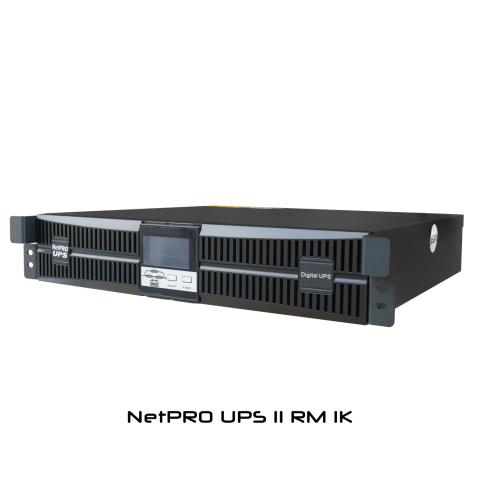

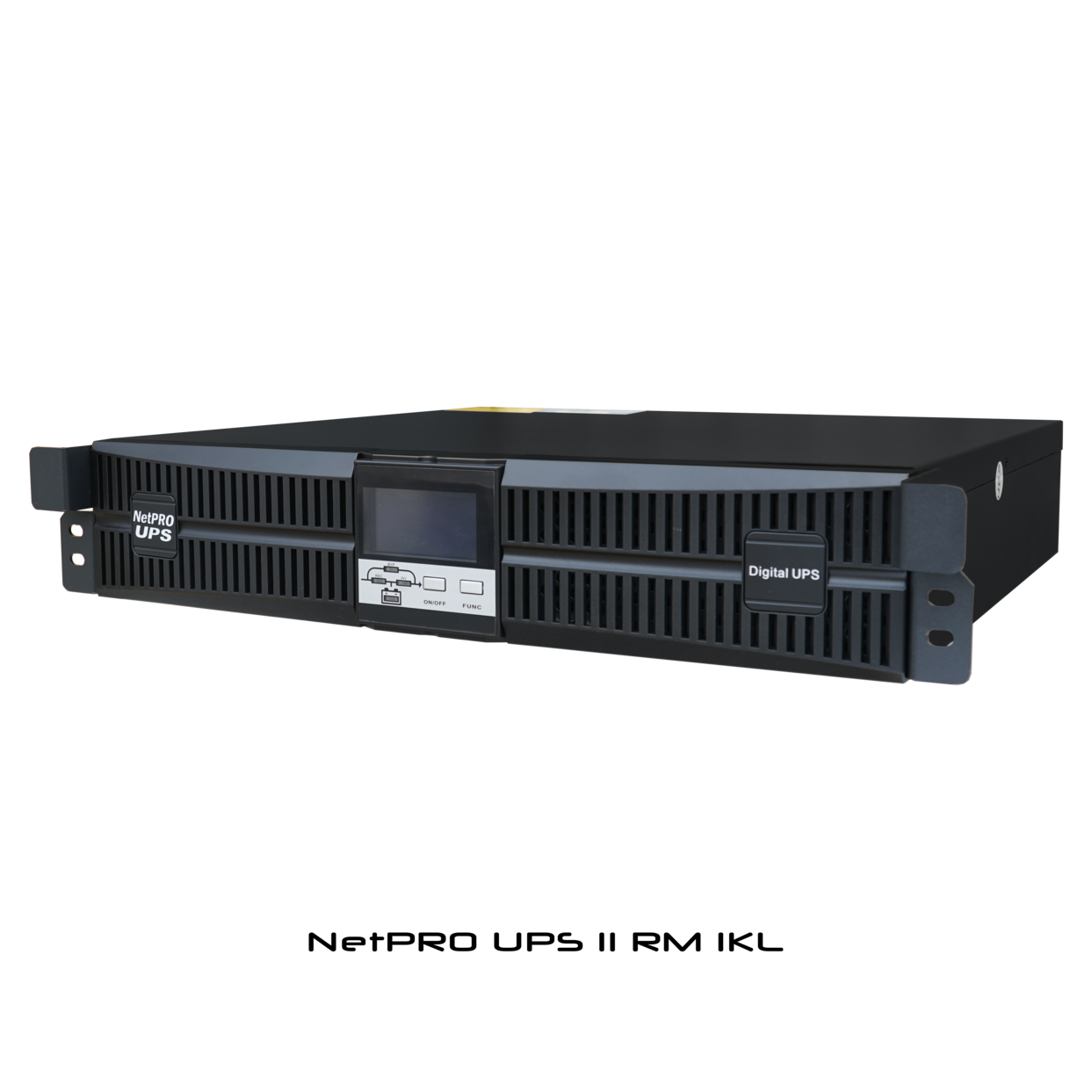

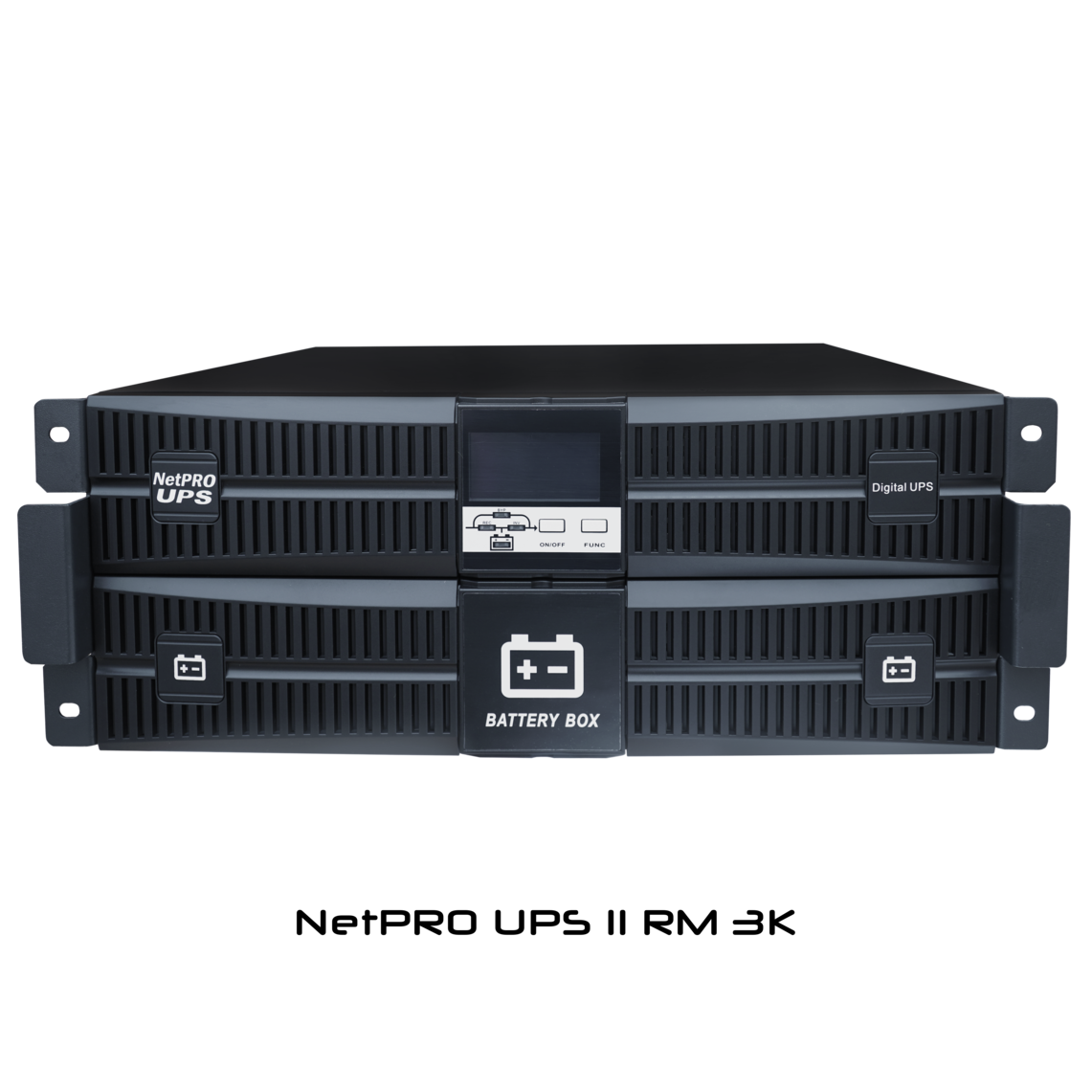

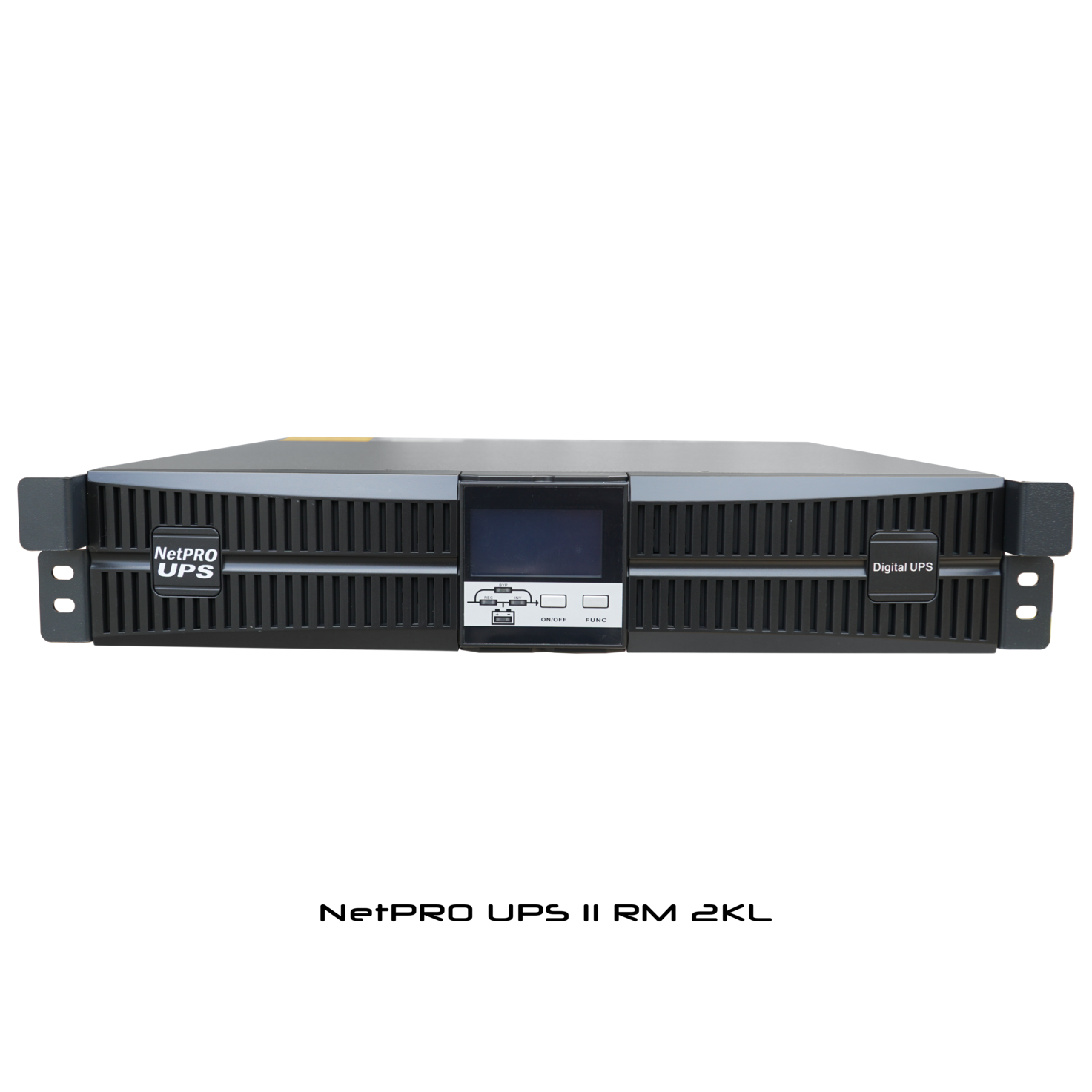

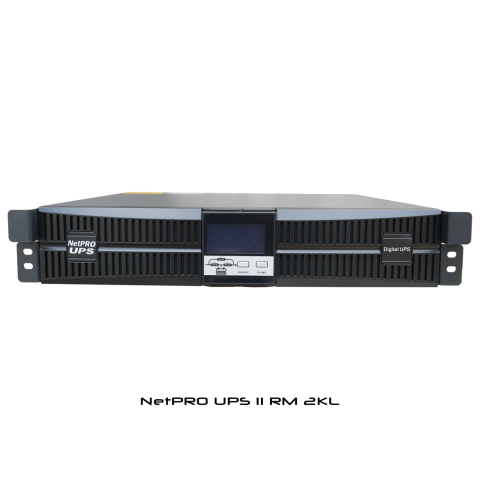

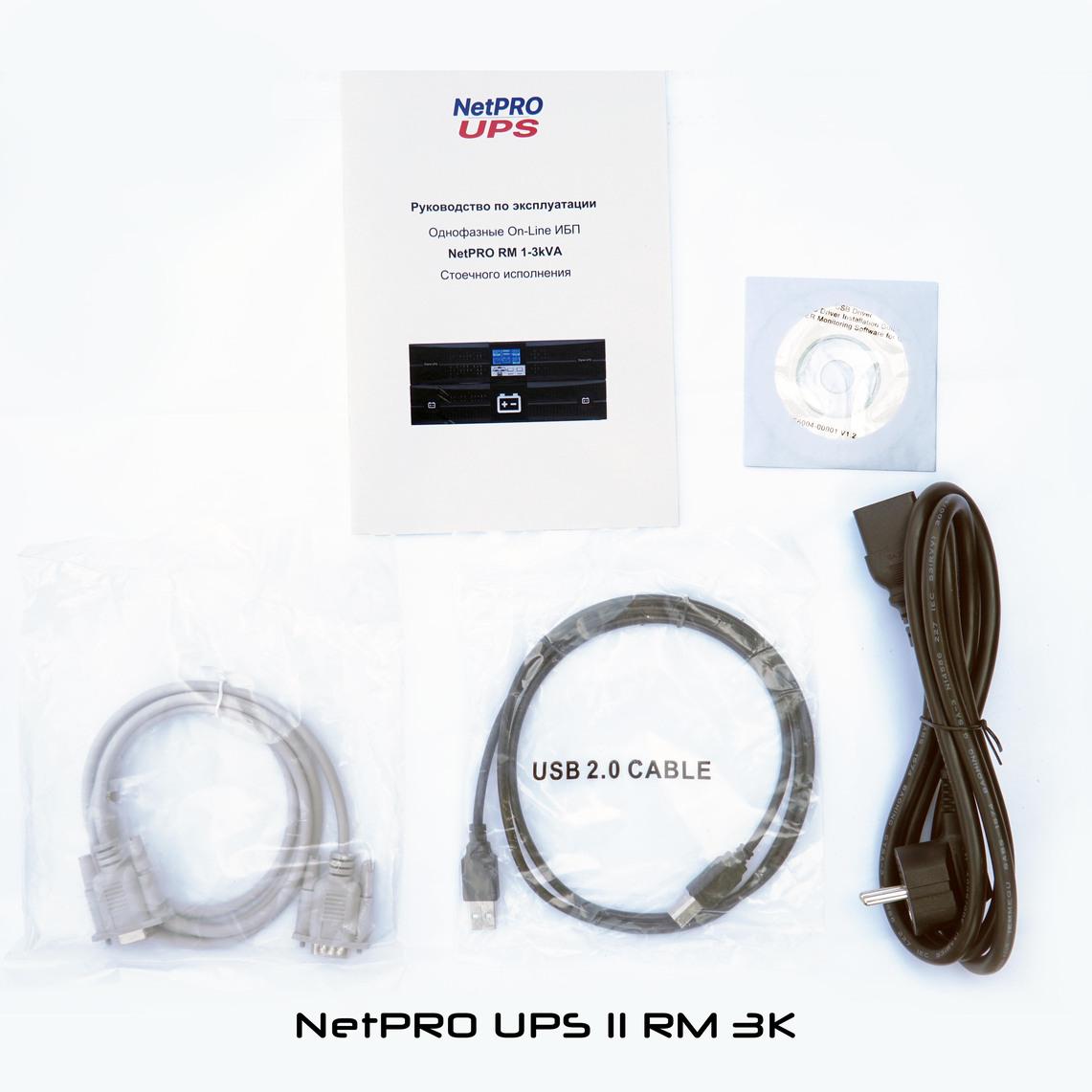

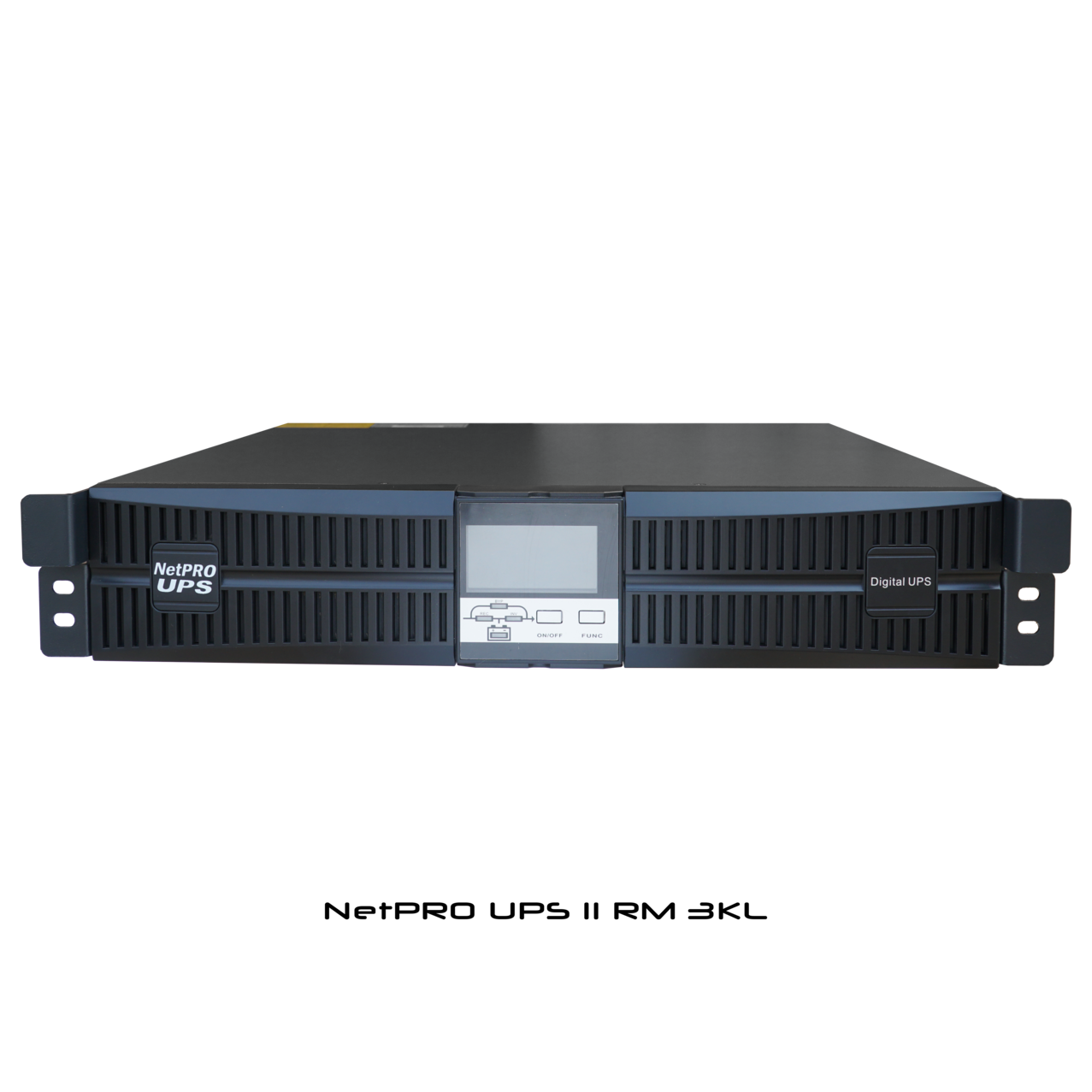

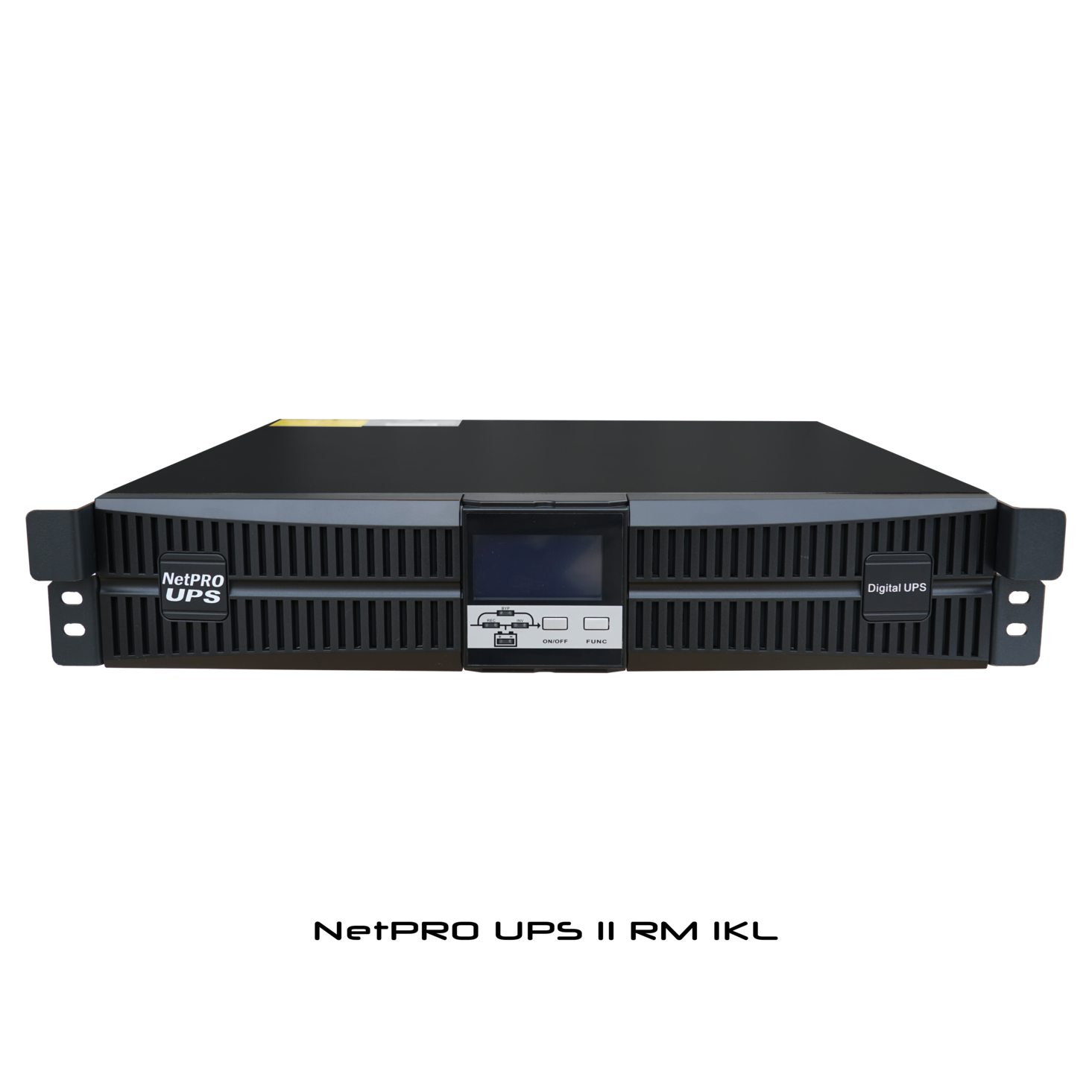

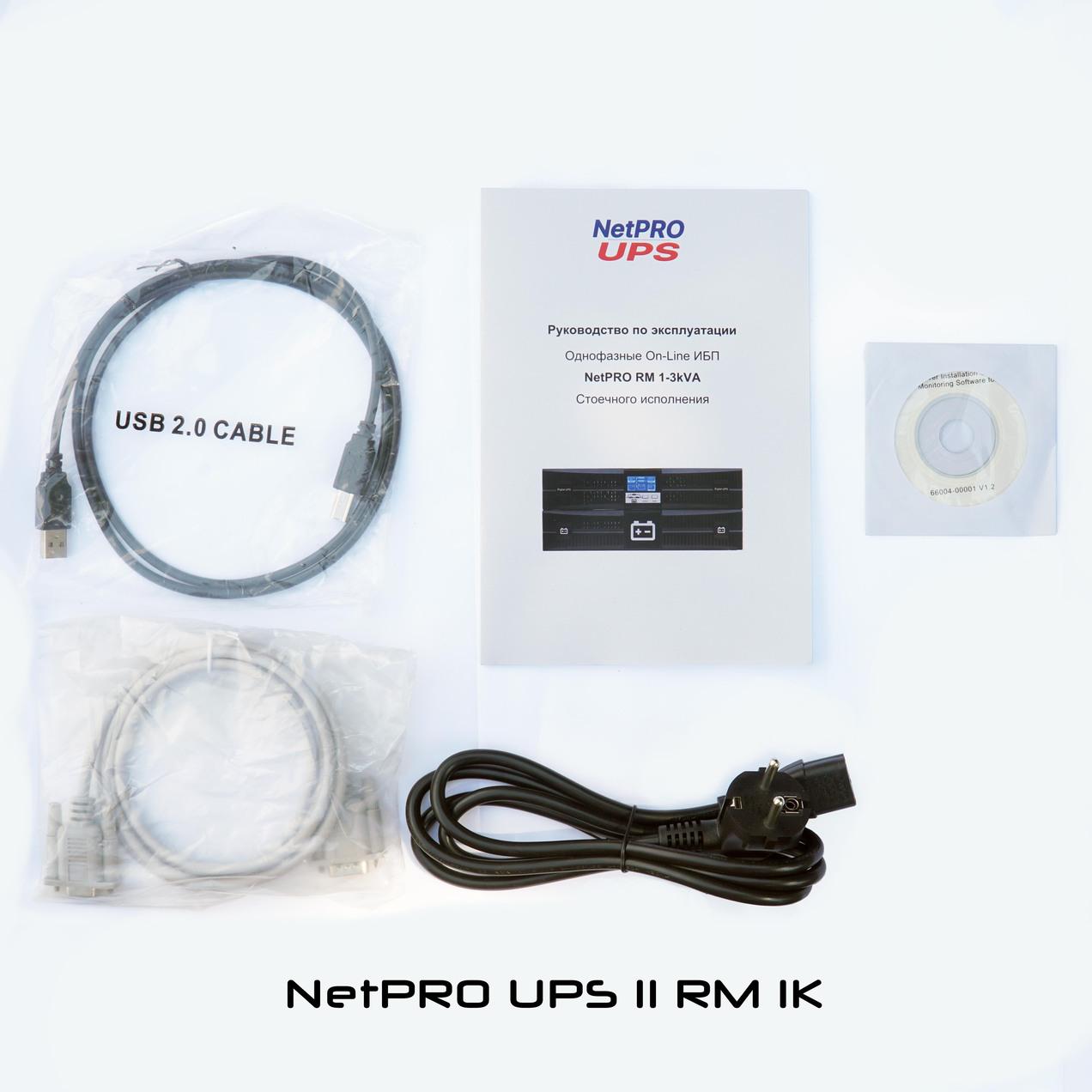

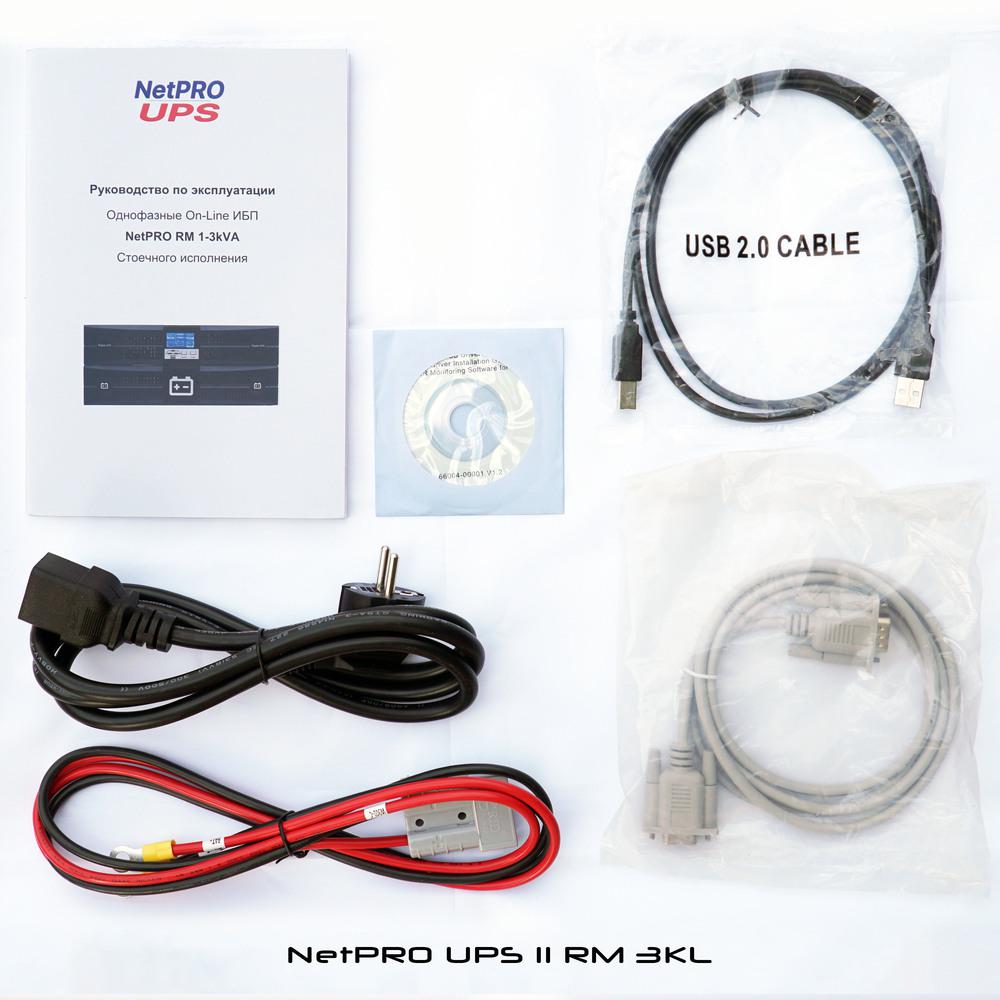

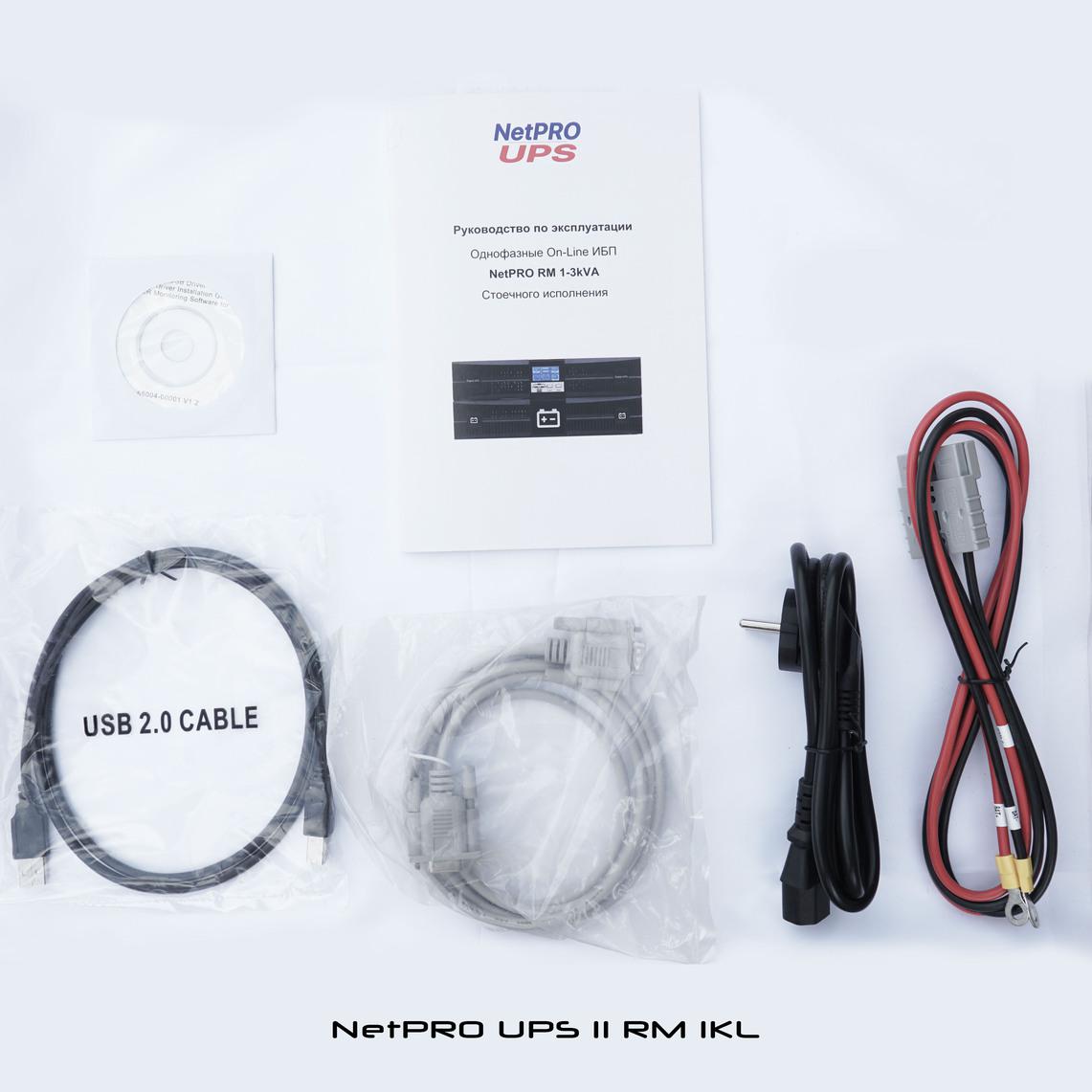

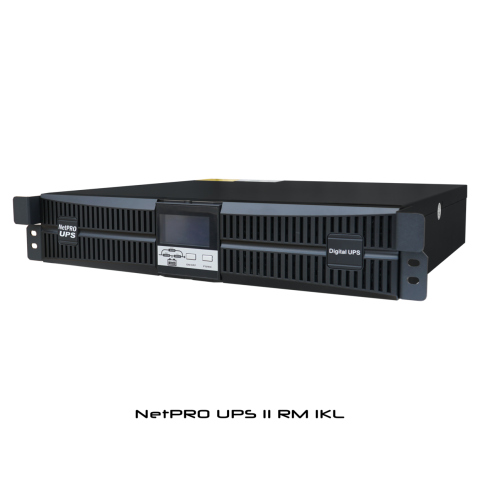

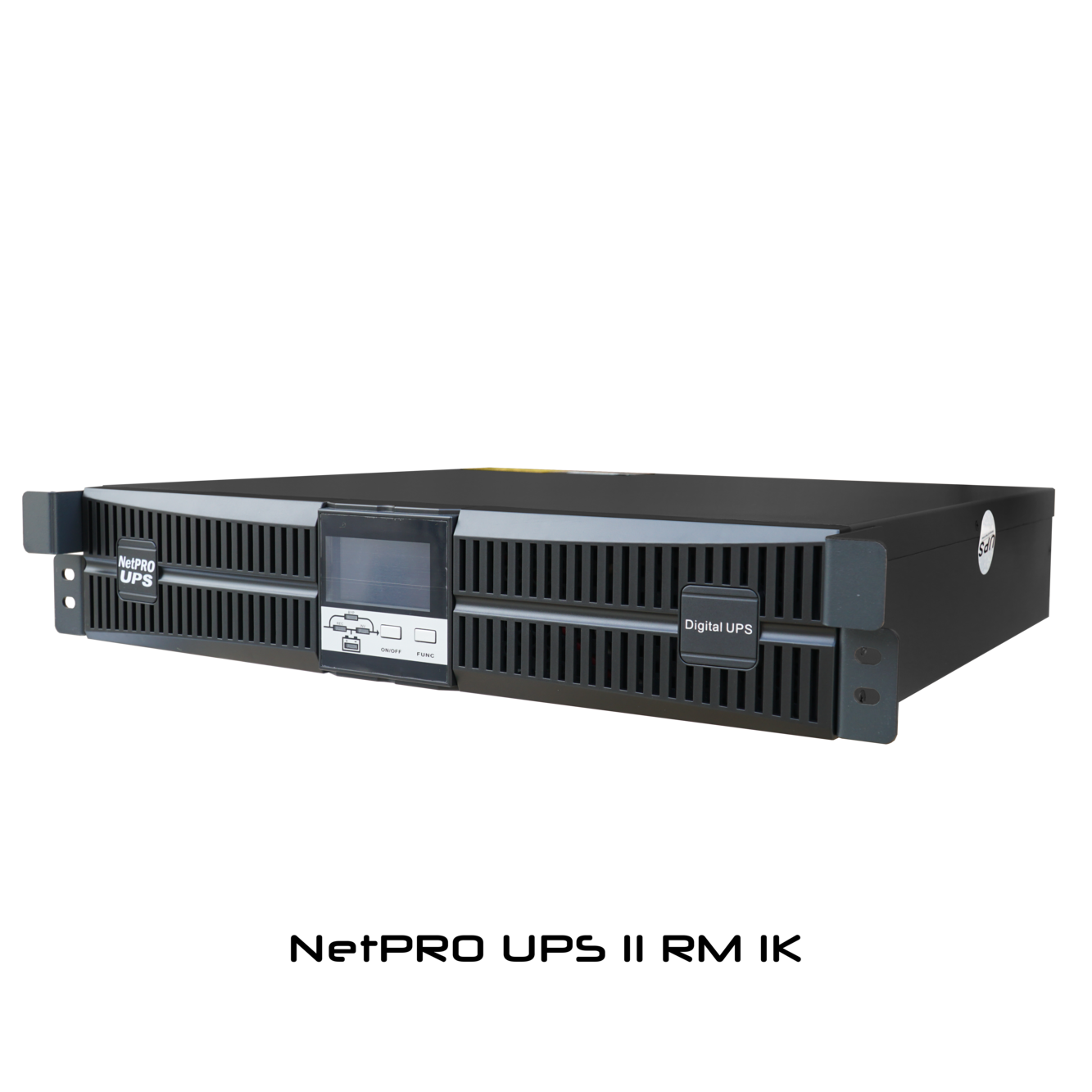

| RM 1K | RM 1KL | RM 2K | RM 2KL | RM 3K | RM 3KL |
| дивитись 1-3 КВА | 6-10 КВА |

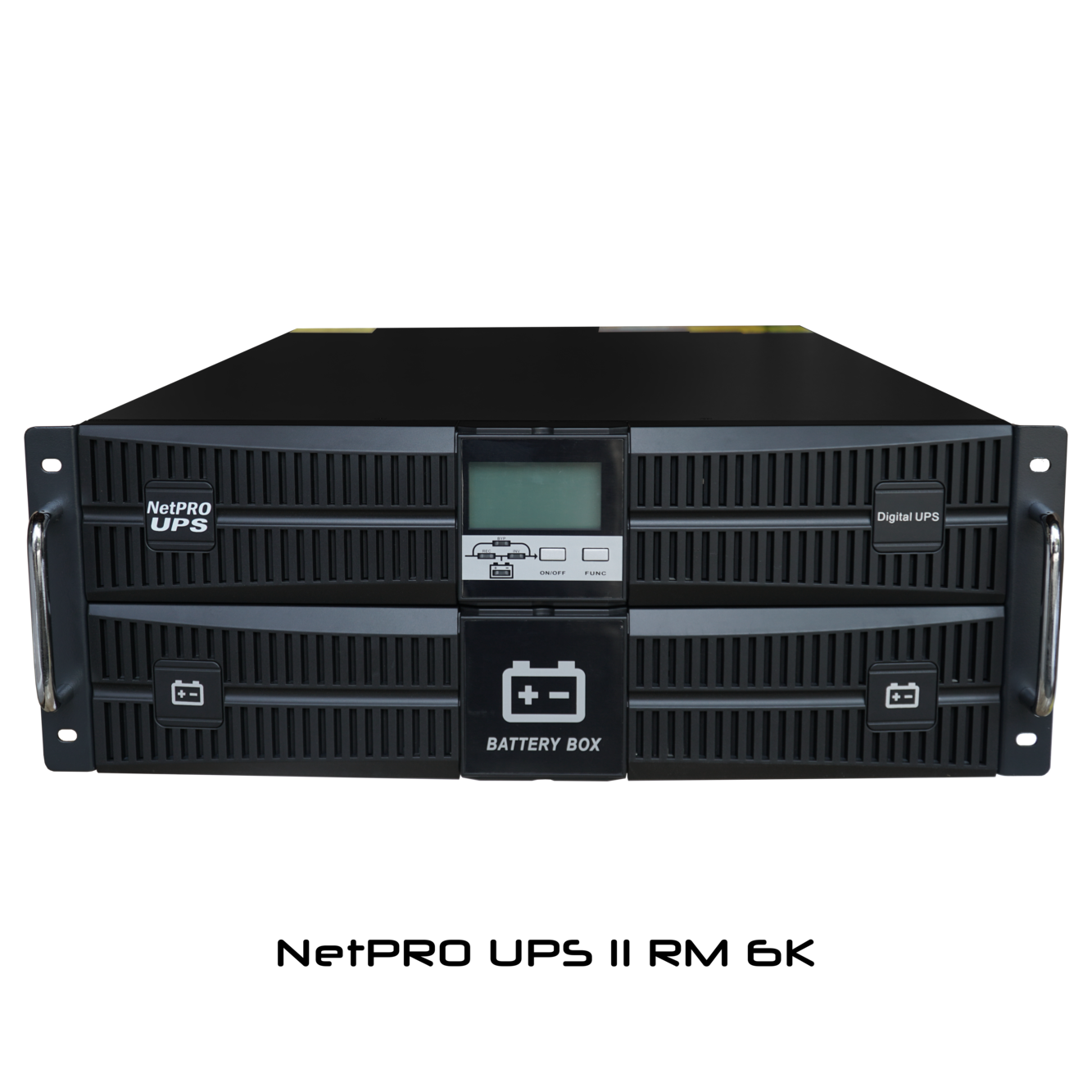

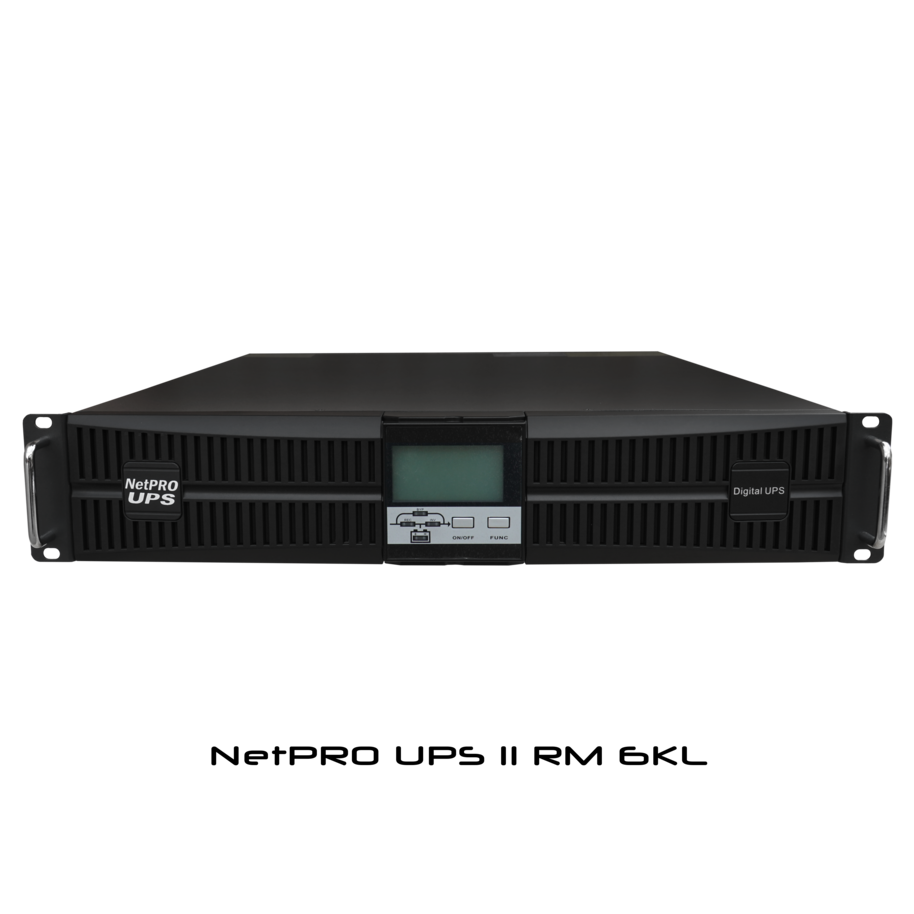

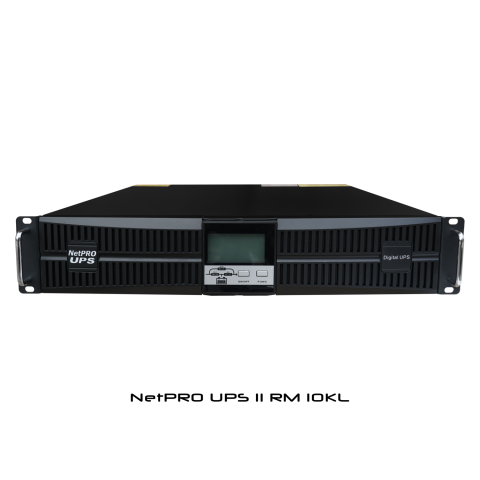

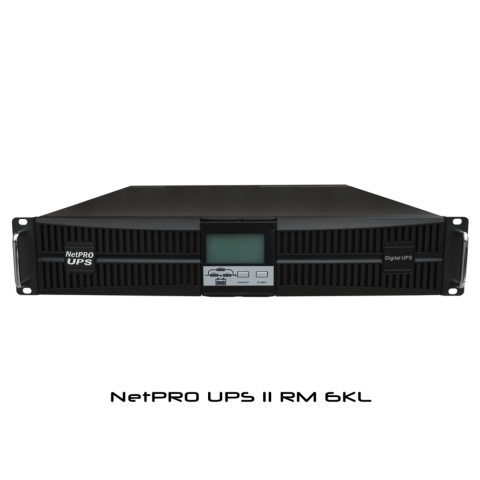

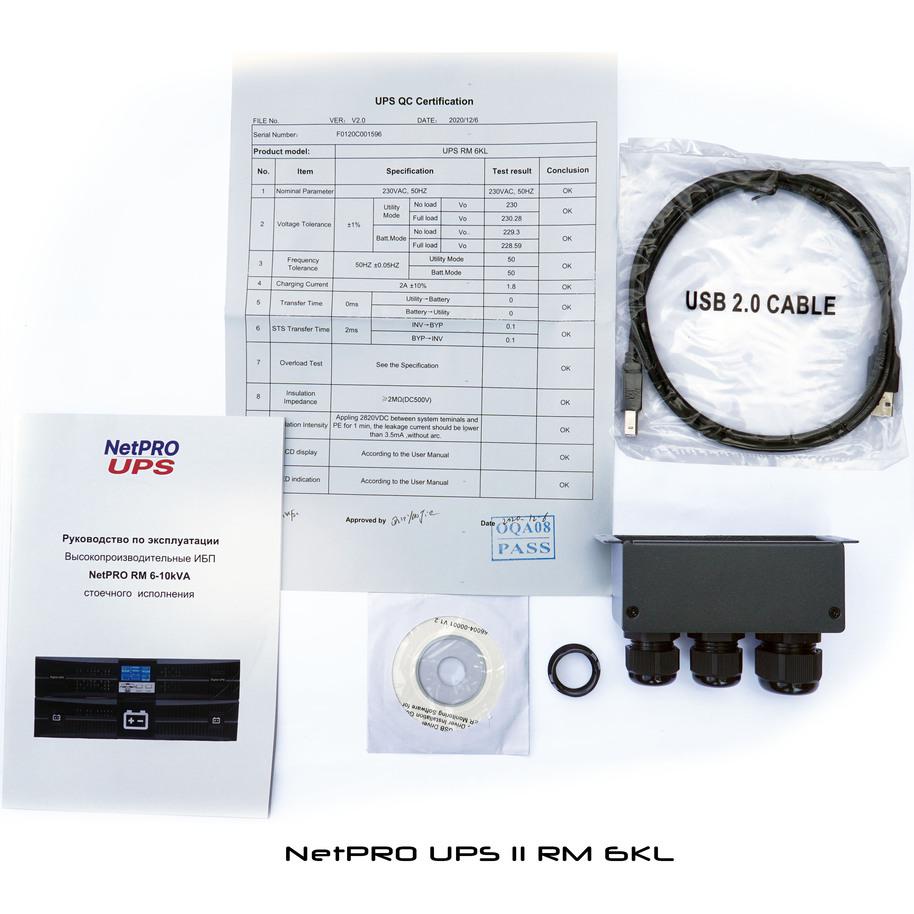

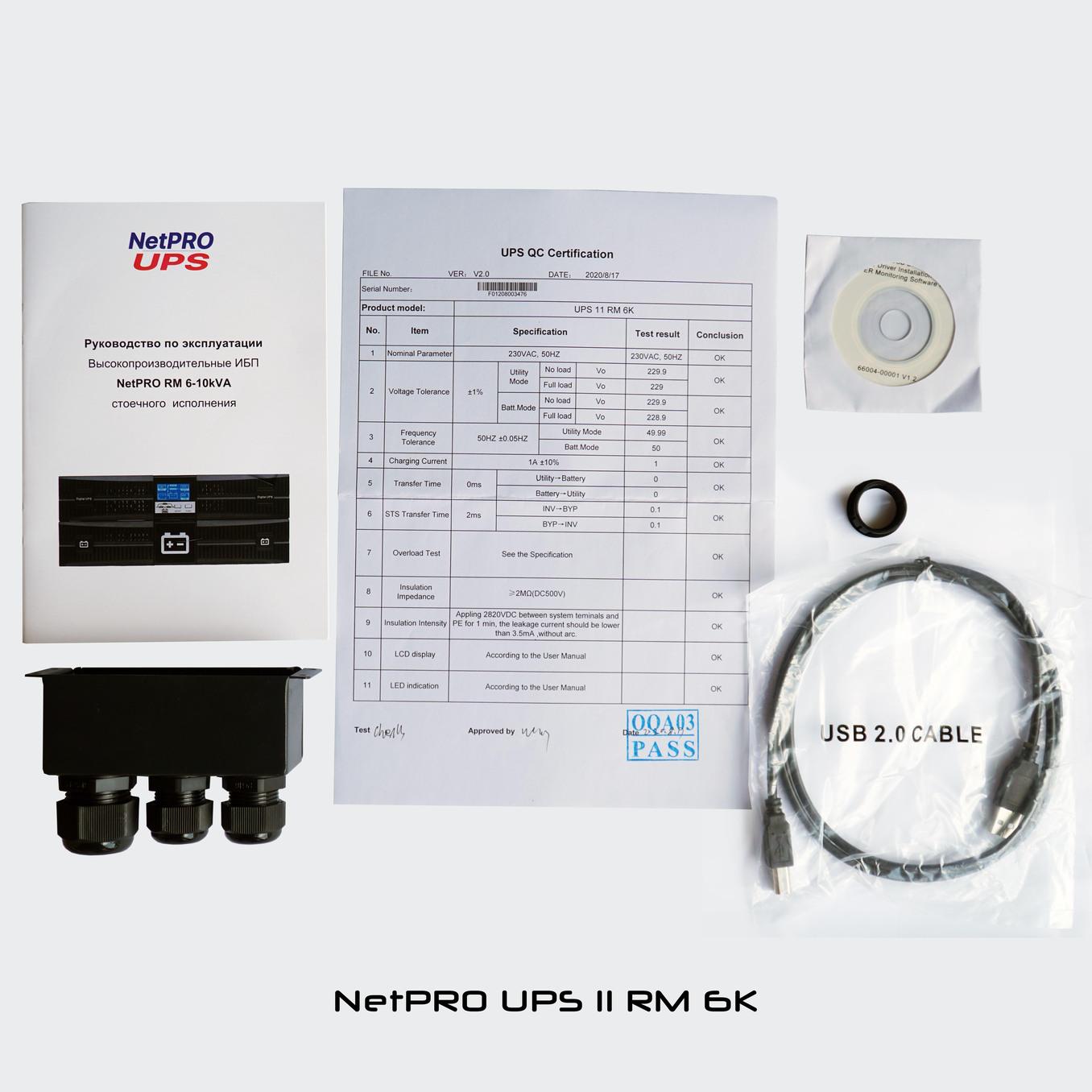

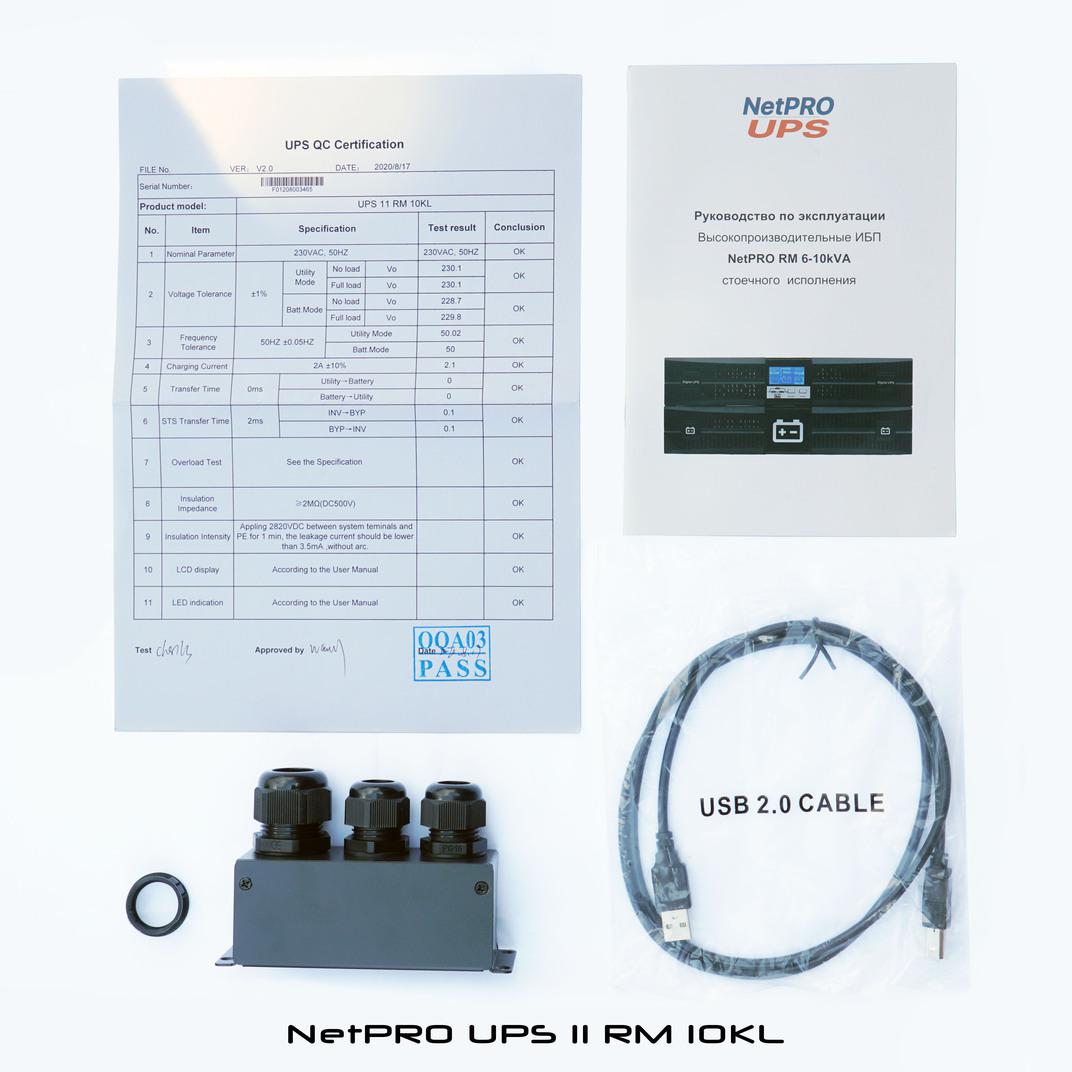

| RM 6K | RM 6KL | RM 10K | RM 10KL |
Будучи ЕКСКЛЮЗИВНИМ представником компанії EverExceed Industrial Corporation LTD в Україні,
ТОВ "Пульсар Лімітед" ГАРАНТУЄ надійність продукції, довговічність,
відповідність заявленим технічним
характеристик.
Замовити товар або послугу компанії Ви можете, звернувшись до відділу продажів за наступними телефонними номерами або за допомогою e-mail.
Контакти відділу продажів
0 800 330 255 — безкоштовно по Україні
+380 (66) 516-42-42 (
,
)
+380 (67) 967-77-38 (
,
,
)
E-mail: hello@pulsar.kiev.ua
Контакти сервісного центру:
+380 (96) 130-05-19 (
,
)
+380 (95) 149-10-03 (
,
)
E-mail: service@pulsar.kiev.ua
Контакти бухгалтерії:
E-mail: info@pulsar.kiev.ua
Контакти складу
Адреса складу:
Вул. Бориспільська, 181, Київ, 02000
(Відвантаження зі складу лише за попереднім погодженням з менеджером!)
