On-Line ДБЖ COVER MZ 33 60-200kVA 3ф / 3ф
COVER MZ 33 20-200 кВА
Відмовостійкі сучасні джерела безперебійного живлення модульної компоновки для широкої сфери застосування. Всі серії ДБЖ COVER MZ 33 успішно застосовуються в дата-центрах, а також для захисту різного промислового, медичного, телекомунікаційного обладнання, або в якості централізованих ДБЖ для офісів і котеджних господарств.
Серія COVER MZ 33 20-200 кВА - ДБЖ подвійного перетворення підлогового виконання, на основі силових модулів 20 або 30 кВА. ДБЖ мають 3-ф вхід і 3-ф вихід, найбільш високий в своєму класі коефіцієнт потужності 1.0, а також ККД - 96%.
Всі ДБЖ даної серії мають потужні програмовані зарядні пристрої та розраховані на підключення як внутрішніх (модель 30 кВА), так і зовнішніх АКБ. ДБЖ COVER MZ 33 20-200 кВА використовується як для роботи з автономними електростанціями, так і для створення систем гарантованого електроживлення з тривалим часом резервування.
Гарантія - 24 місяці
Особливості:
- Технологія подвійного перетворення (Double Conversion) забезпечує ідеальну стабільність вихідної напруги.
- Сучасний випрямляч IGBT забезпечує найнижчий коефіцієнт спотворень вхідного струму THDi та високий вхідний коефіцієнт потужності.
- Автоматичний байпас забезпечує повну безперебійність подочі вихідної напруги, навіть у позаштатних ситуаціях.
- Сервісний байпас з можливістю підключення окремого входу дозволяє виконувати обслуговування ДБЖ з гарантованим живленням (наприклад від генератора).
- Інтерфейси: RS485, ModBus.
- Сухі контакти (DryContact) in/out SNMP ‐ інтерфейс
- Інтерфейс аварійного підключення EPO.
- Зручний тачпад і екран.
- Мінімальні розміри ДБЖ.
- Високий ККД ‐ 96%.
- Режим енергозбереження ECO‐Mode.
- Конфігурована кількість батарей і параметри заряду.
- Функція Self‐Aging ‐ моніторинг всіх компонентів і повне самотестування ДБЖ навіть без реального навантаження.
- Система повної самодіагностики FTM (Fault Trace Management) і повний електронний контроль.
- Високий вхідний коефіцієнт потужності.
- Вихідний коефіцієнт потужності PF = 1.
- Екстремально широкий діапазон вхідної напруги ‐60% ÷ + 25% у режимі подвійного перетворення.
- Простота використання ‐ інтерфейс ДБЖ і базові функції зрозумілі інтуїтивно, не потребується кваліфікація.
- Система управління батареями Advanced battery management гарантує оптимальний режим роботи і заряду батарей, збільшуючи їх строк служби до максимального.
- Висока якість вихідної напруги ‐ завдяки сучасному 3‐рівневому IGBT iнвертору, при будь‐якому типі навантаження.
- Висока перевантажувальна здатність.
- Професійне програмне забезпечення ‐ забезпечує повний контроль і управління параметрами ДБЖ і навантаженням.
- Тонке налаштування всіх параметрів ДБЖ.
- Висока надійність і налаштування режимів резервування:
сучасна система паралельної роботи ДБЖ;
підтримка режиму HotStandby (ДБЖ у режимі байпасу, миттєве включення у режимі подвійного перетворення). - Плавний пуск ДБЖ, реалізований за допомогою почергового переходу силових модулів з живлення від батарей на живлення від вхідної мережі (генератора). Ця функція присутня в базовій комплектації ДБЖ і значно підвищує сумісність ДБЖ з автономними електростанціями (генераторами напруги).
Сфера застосування:
- Великі комп'ютерні мережі
- Дата‐центри
- Промислове обладнання
- Лабораторне та медичне обладнання
- Телекомунікації
- Системи автоматизації
- Офісні центри
- Центри обробки даних
- Телерадіокомпанії
- Торгові центри, супермаркети
- Банки і фінансові установи
- Медичні заклади
- Котеджні "городки"

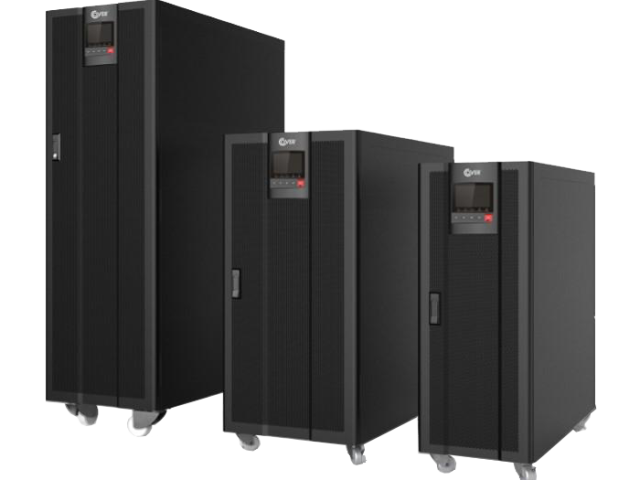

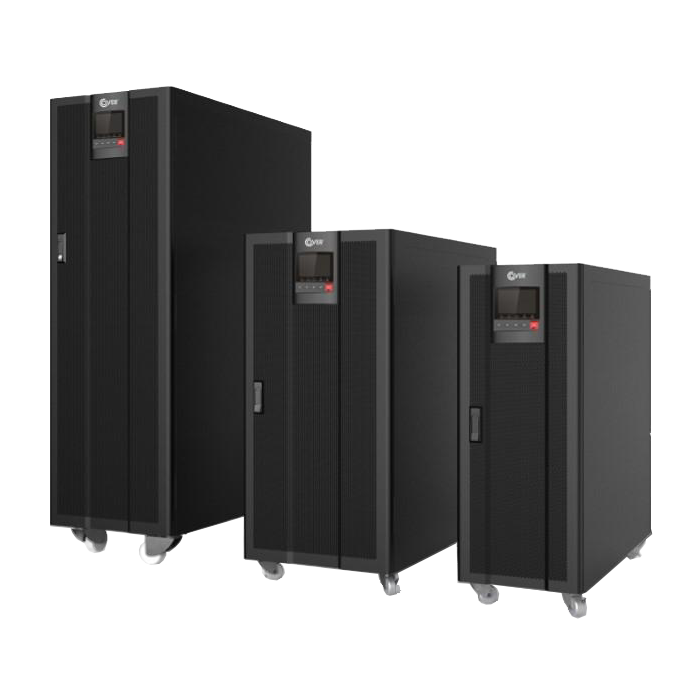

ДБЖ серії Cover MZ3350, MZ3360

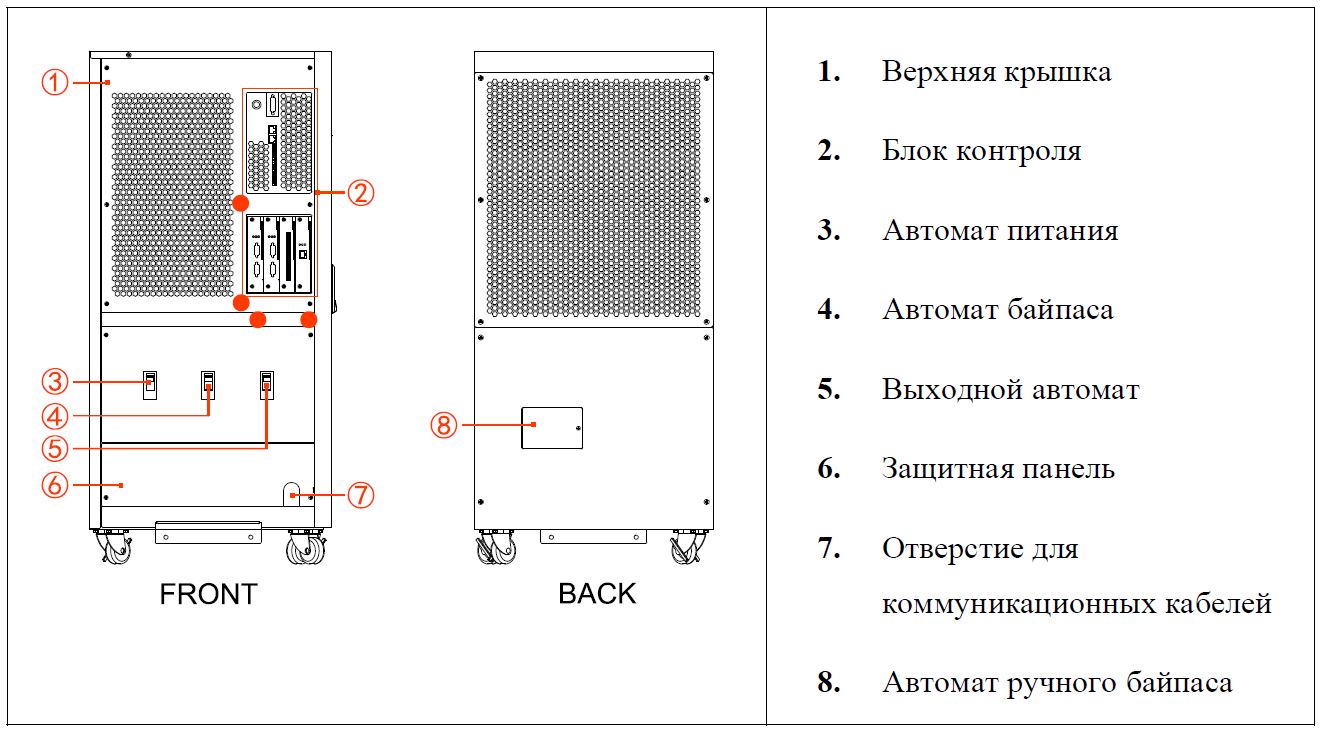

Конструкція ДБЖ Cover MZ3350, MZ3360

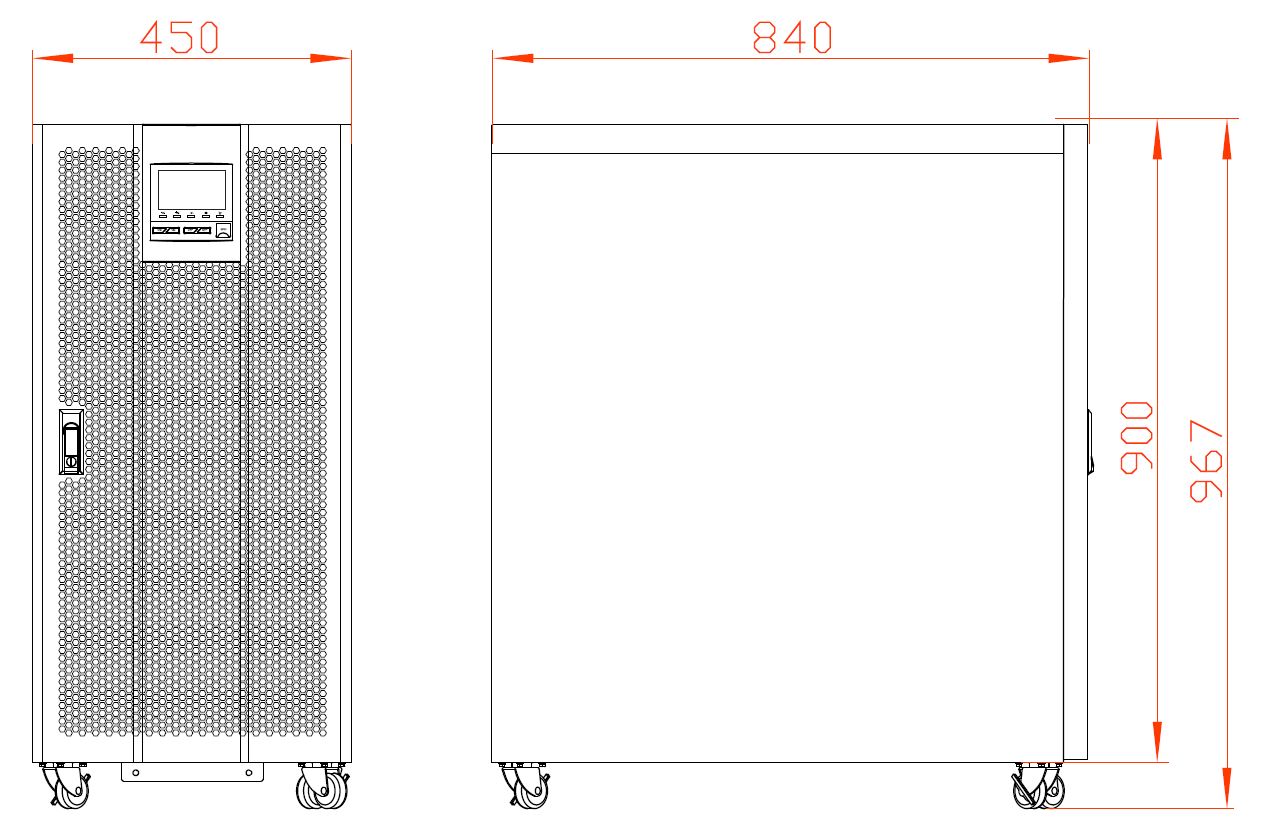

Розміри ДБЖ Cover MZ3350, MZ3360
ДБЖ серії Cover MZ3380, MZ33100, MZ33120

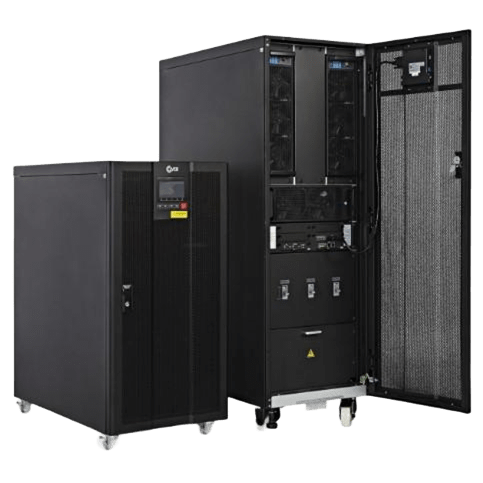

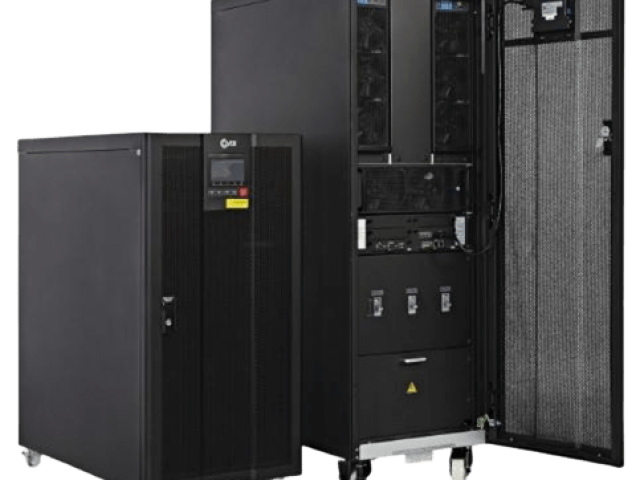

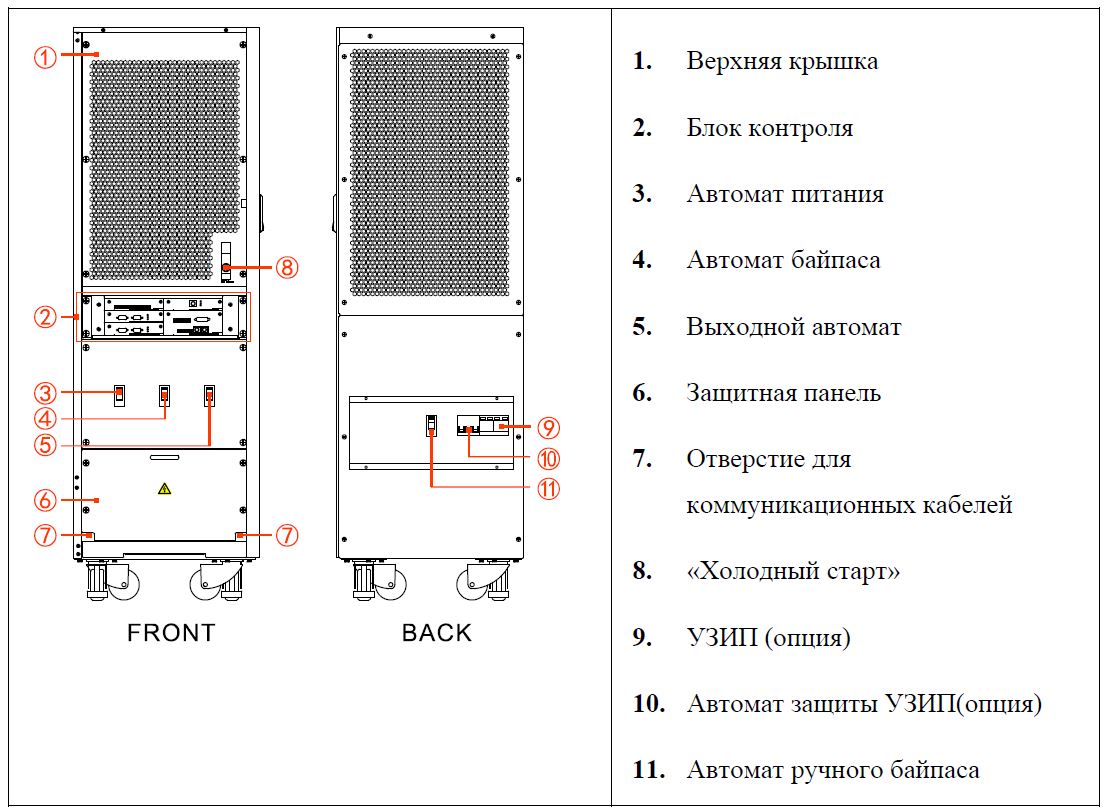

Конструкція ДБЖ Cover MZ3380, MZ33100, MZ33120
Розміри ДБЖ Cover MZ3380, MZ33100, MZ33120

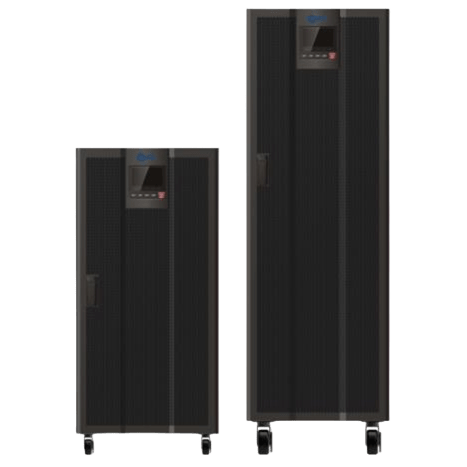

ДБЖ серії Cover MZ33160, MZ33200

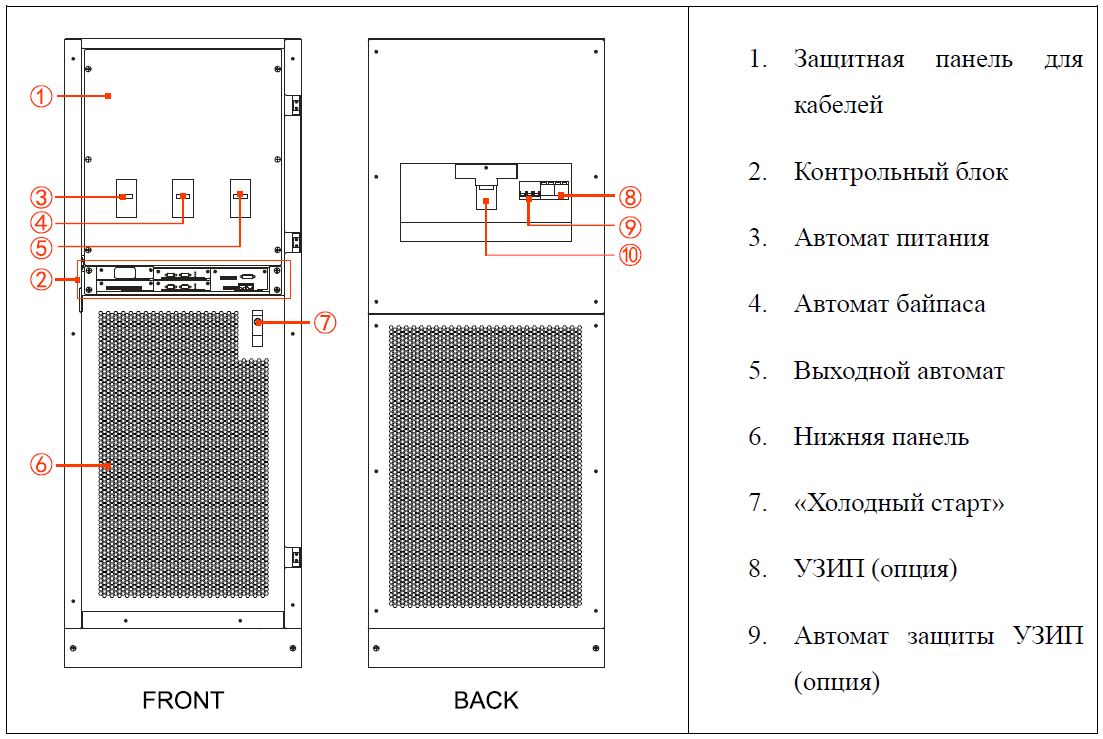

Конструкція ДБЖ Cover MZ33160, MZ33200

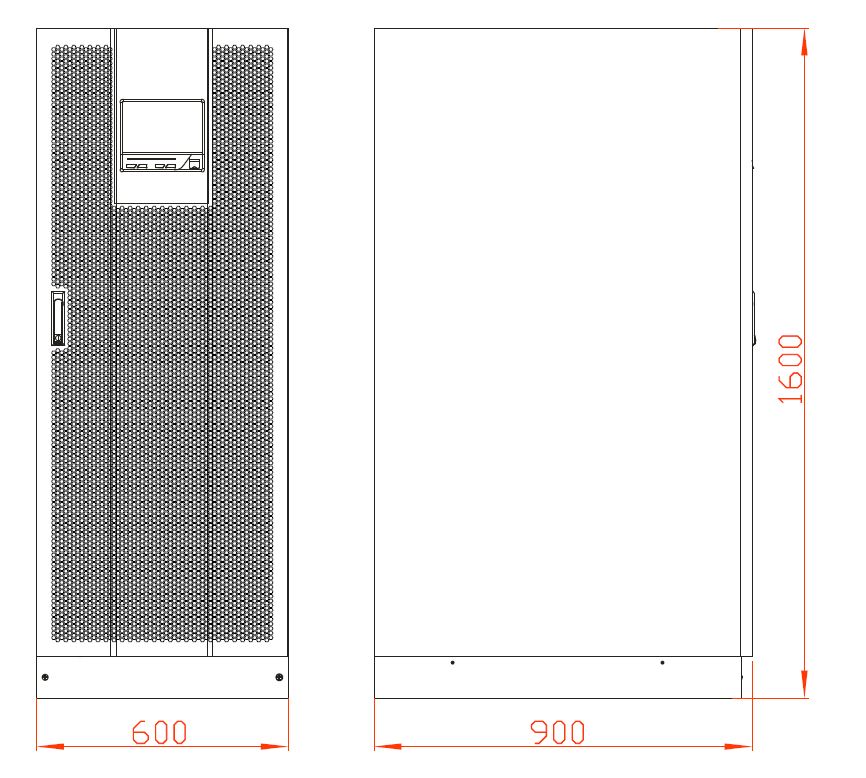

Розміри ДБЖ Cover MZ33160, MZ33200
| Модель | MZ 60K | MZ 80K | MZ 100K | MZ 120K | MZ 160K | MZ 200K |
| Потужність активна | 60кВт | 80кВт | 100кВт | 120кВт | 160кВт | 200кВт |
| Фазність | 3:3 | |||||
| Вхід | ||||||
| Номінальна напруга | 380 / 400 / 415 В | |||||
| Діапазон вхідної напруги | 172÷287 В (L‐N) / 300÷500 В (L‐L) @ 100% навантаження 92÷287 В (L‐N) / 160÷500 В (L‐L) @ мінімальне навантаження |
|||||
| Частота | 50/60 Гц | |||||
| Діапазон частоти | ‐20% ÷ +20 % | |||||
| THDi | <3% | |||||
| Вхідний коефіцієнт потужності | >0,99 | |||||
| Вихід | ||||||
| Номінальна напруга | 380 / 400 / 415 В | |||||
| Коеф. потужності | 1.0 | |||||
| Статична / динамічна стабільність напруги | ±1% / ±3% | |||||
| THDu лінійне / нелінійне навантаження | <1% / <3% | |||||
| Номінальна частота | 50/60 Hz ±0,01 Гц | |||||
| Перевантаження інвертора | 105% ‐ необмеж.; 115% ‐ 60 хв., 130% ‐ 10 хв., 150% ‐ 60 с., 250% - 200мс, >250% ‐ 10 мс. | |||||
| ККД в режимі On‐Line | 96% | |||||
| ККД в режимі Eco mode | 99% | |||||
| Крест‐фактор | 3:1 | |||||
| Батарея | ||||||
| Тип | Необслуговувані VRLA | |||||
| Внутрішні батареї | ні | |||||
| Кількість батарей | 30 ÷ 40 шт (налаштовувана) | |||||
| Максимальний зарядний струм | 20A | 30A | 40A | 50A | ||
| Час заряду | 3 ‐ 8 годин до ємності 90% (налаштовуваний) | |||||
| Цикл заряду | Згідно стандарту DIN 41773 з контролем напруги, струму і часу заряду | |||||
| Bypass | ||||||
| Автоматичний байпас | Статичний байпас | |||||
| Сервісний байпас | Стандартно | |||||
| Розміри і вага | ||||||
| Розміри і вага ДБЖ (Ш x Г x В) | 450 x 840 x 967 мм | 450 x 840 x 1400 мм | 600 x 900 x 1600 мм | |||
| 160 кг | 210 кг | 242 кг | 300 кг | 342 кг | ||
| Інтерфейси | ||||||
| Індикатор робочого стану | 4.3-7,0"дисплей з тачпадом, LED індикатори, звукова сигналізація | |||||
| Комунікаційні інтерфейси | 3 x Smart Slot для додаткових карт, 2 x REPO (NO/NC), 3 x Dry Contact, RS485, Modbus, USB, карта пам'яті. |
|||||
| Параметри навколишнього середовища | ||||||
| Рівень шуму | <60 dB | |||||
| Температура експлуатації | 0°C ÷ 40°C | |||||
| Рекомендована температура (з урахуванням батарей) |
15°C ÷ 25°C | |||||
| Температура зберігання | ‐25°C ÷ 55°C | |||||
| Відносна вологість | 0 ÷ 95% (без конденсації) | |||||
| Стандарти | ||||||
| Протистояння електромагнітному впливу | EN 62040‐2:2005, EN 62040‐2:2006 | |||||
| Стандарти безпеки | IEC62040‐1‐1, CE | |||||
| Опції | ||||||
| ‐ SNMP карта, ‐ RS 232 ‐ Зовнішній безперебійний байпас ‐ Додаткові "сухі контакти" |
- Вихідний ізолюючий трансформатор |
|||||
| Инструкции по эксплуатации |
| → Инструкция по эксплуатации ИБП COVER MZ 10-200kVA_RU.pdf (7.41 MiB) |
| → Посібник користувача ДБЖ COVER MZ_20-200K_UA.pdf (5.73 MiB) |
| Каталоги и технические спецификации |
| → Каталог ДБЖ Cover MZ 60-200K-UKR.pdf (951.65 KiB) |
| Сертифікати та заключення |
| → COVER сертификаты ISO.pdf (1.97 MiB) |
| → Сертификат_Декл COVER ДСТУ.pdf (1.5 MiB) |
