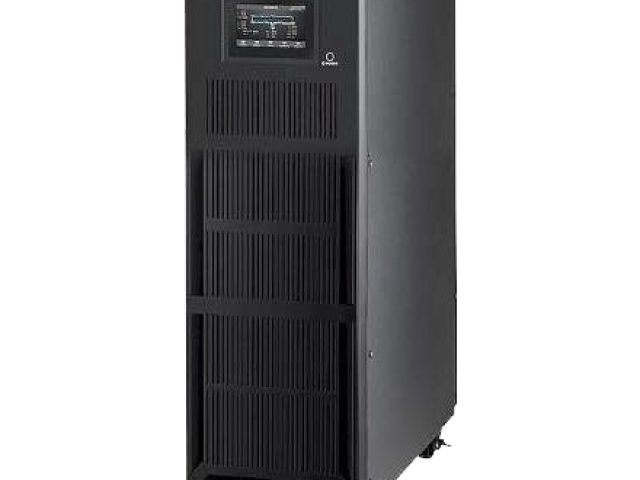

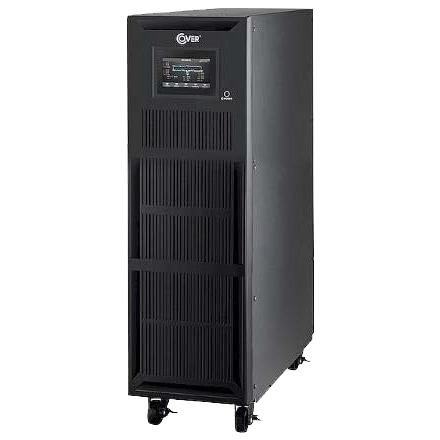

On-Line ДБЖ COVER JR 33 (31) 10-20kVA 3ф/3ф
COVER JR 33 (31) 10-20 кВА
Відмовостійкі сучасні джерела безперебійного живлення модульної компоновки для широкої сфери застосування. Всі серії ДБЖ COVER JR 33 (31) успішно застосовуються в дата-центрах, а також для захисту різного промислового, медичного, телекомунікаційного обладнання, або в якості централізованих ДБЖ для офісів і котеджних господарств.
Гарантія - 24 місяці
Особливості:
- Технологія подвійного перетворення (Double Conversion) забезпечує ідеальну стабільність вихідної напруги.
- Сучасний випрямляч IGBT з системою "плавного пуску" ‐ забезпечує найнижчий коефіцієнт спотворень вхідного струму THDi та високий вхідний коефіцієнт потужності, а також чудову сумісність ДБЖ з автономною електростанцією (дизель‐генератором).
- Автоматичний байпас забезпечує повну безперебійність подочі вихідної напруги, навіть у позаштатних ситуаціях.
- Сервісний байпас з можливістю підключення окремого входу дозволяє виконувати обслуговування ДБЖ з гарантованим живленням (наприклад від генератора).
- Інтерфейси:
- USB, Intelligent slot ‐ з підтримкою широких можливостей для моніторингу та управління ДБЖ
- Інтерфейс "Сухі контакти" ‐ сумісний з сучасними диспетчерськими пультами
- SNMP ‐ сучасний інтерфейс управління (картки ‐ опціонально), з підтримкою всіх сучасних ОС та систем управління мережами.
- Інтерфейс Remote emergency power off (REPO) ‐ віддаленого аварійного відключення, дозволяє віддалено виключити ДБЖ у екстреній ситуації.
- Інтерфейс Emergency power off (EPO) ‐ для швидкого аварійного відключення ДБЖ на місці установки.
- Інформативний графічний LCD дисплей ‐ відображає детальну інформацію про стан вхідної і вихідної мережі та компонентів ДБЖ.
- Мінімальний розмір ‐ економія місця на об'єкті.
- Високий ККД (>96%) ‐ зменшує тепловиділення і вартість експлуатації.
- Режим ECO‐Mode ‐ активує додаткову економію електроенергії за умови стабільної електромережі.
- Система повної мікропроцесорної діагностики і управління всіма компонентами (2x32біт DSP‐ процесори) ‐ автоматичний контроль і налаштування всіх компонентів ДБЖ без участі користувача, самодіагностика всіх компонентів і сервісне сповіщення при необхідності заміни.
- Високий вхідний коефіцієнт потужності 0,99 ‐ зменшує навантаження на вхідну мережу, що особливо актуально при використанні ДБЖ з автономною електростанцією (дизель‐генератором).
- Високий вихідний коефіцієнт потужності 1,0 ‐ дозволяє максимально ефективно використовувати ДБЖ з будь‐яким типом навантаження, гарантує запас потужності ДБЖ для надійної роботи.
- Широкий діапазон вхідної напруги і частоти ‐ мінімізує використання батарей, гарантує найкращу роботу ДБЖ з автономною електростанцією (дизель‐генератором).
- Система Advanced battery management ‐ гарантує максимальний термін служби батарей, та захист від саморозряду на власні потреби ДБЖ при довготривалій відсутності вхідної напруги.
- Висока якість вихідної напруги ‐ гарантується сучасним 3‐рівневим IGBT ‐ інвертором з високочастотною технологією PWM, вихідна напруга має високу стабільність форми і амплітуди незалежно від типу навантаження.
- Сучасне програм не забезпечення ‐ гарантує користувачу повний контроль над параметрами ДБЖ і навантаженням.
- Налаштовувані заводські установки ‐ надають змогу користувачу налаштувати номінальну напругу, частоту, кількість батарей, та інші параметри роботи.
- Різні режими паралельної роботи ДБЖ:
− Паралельна робота ДБЖ для нарощування потужності і резервування
− Режим "Hot Standby" ‐ перший ДБЖ під навантаженням, а другий ‐ у режимі очікування з миттєвим підключенням при необхідності.
Сфера застосування:
- Великі комп'ютерні мережі
- Дата‐центри
- Промислове обладнання
- Лабораторне та медичне обладнання
- Телекомунікації
- Системи автоматизації
Модель | JR 10 | JR 15 | JR 20 |
---|---|---|---|
Потужність | 10 кВт / 10 кВА | 15 кВт / 15 кВА | 20кВт / 20 кВА |
Фазність | 3:3, 3:1 | ||
Вхід | |||
Напруга | 380 / 400 / 415 VAC | ||
Діапазон напруги | ‐53% ÷ +30% для 50% навантаження ‐24% ÷ +20% для 100% навантаження |
||
Частота | 50 / 60 Гц | ||
Діапазон частоти | ‐20% ÷ +20% | ||
Коефіцієнт THDi | <3% | ||
Вхідний коефіцієнт потужності | ≥0,99 | ||
Вихід | |||
Напруга | 380 / 400 / 415 В | ||
Коефіцієнт потужності | 1,0 | ||
Стабільність напруги статична / динамічна | ±1% / ±2% | ||
Коеф. THDu лінійне / нелінійне навантаження | <1% / <3% | ||
Частота | 50 / 60 ± 0,05 Гц | ||
Перевантажувальна здатність інвертора | 110% ‐ 60 хв., 125% ‐ 10 хв., 150% ‐ 60 с, >150% ‐ 300 мс | ||
Перевантажувальна здатність байпасу | 125% ‐ необмежено, 130% ‐ 10 хв., 150% ‐ 1 хв., >150% ‐ 300 мс | ||
Захист від "короткого замикання" | 340% від номінального струму ‐ 200 ms, і подальше відключення | ||
ККД у режимі подвійного перетворення | >96% | ||
ККД в режимі Eco Mode | 99% | ||
Крест‐фактор | 3:1 | ||
Батареї | |||
"Холодний старт" | Так | ||
Кількість батарей у гілці | 16 ‐ 20 шт x 12 В | 32 – 40 шт x 12 В | |
Максимальна кількість внутрішніх батарей | 40 шт ‐ 7/9 Аг 12В | ||
Максимальний зарядний струм | 12 A | ||
Час заряду батарей | 3 – 8 годин до ємності 90% (налаштовуваний) | ||
Розмір і вага | |||
Розмір і вага ДБЖ [мм] (Ш x Г x В), вага вказана без внутрішніх батарей | 250 x 627 x 827 мм | ||
44 кг | 47 кг | ||
Інтерфейси | |||
Інтерфейси для користувача | LCD дисплей + індикатори LED, звукове попередження | ||
Інтерфейси передачі даних | USB , IntelligentSlot, REPO, Інтерфейс паралельного підключення, SNMP, DryContact ("Сухі контакти"), Modbus | ||
Навколишнє середовище | |||
Рівень шуму на відстані 1м | <58 dB @ навантаження 100%, <52 dB @ навантаження 50% | ||
Температура експлуатації ДБЖ | 0°C ÷ 40°C | ||
Рекомендована температура експлуатації ДБЖ | 15°C ÷ 25°C | ||
Температура зберігання ДБЖ | ‐20°C ÷ 40°C | ||
Відносна вологість | 0 ÷ 95% (без конденсації) | ||
Відповідність стандартам | |||
Міжнародні стандарти | EN 62040‐2:2005, EN 62040‐2:2006 | ||
Стандарти безпеки електробладнання | IEC62040‐1‐1, CE, 62040‐3 :2001 | ||
Опції | |||
‐ Зовнішній сервісний байпас ‐ SNMP ‐ картка ‐ ModBus ‐ картка |
‐ "Холодний старт" від батарей ‐ Паралельне підключення ДБЖ ‐ Картка "Сухі контакти" |
||
Инструкции по эксплуатации |
→ Инструкция по эксплуатации ИБП COVER JR 10-20 kVA_RU.pdf (2.57 MiB) |
→ Посібник користувача ДБЖ COVER JR_10-20_33_31_UA.pdf (9.55 MiB) |
Каталоги и технические спецификации |
→ Каталог ДБЖ Cover JR 10-20K-UKR.pdf (200.81 KiB) |
Сертифікати та заключення |
→ COVER сертификаты ISO.pdf (1.97 MiB) |
→ Сертификат_Декл COVER ДСТУ.pdf (1.5 MiB) |
