On-Line Серія NetPRO 11 1-20 kVA Tower 1ф/1ф
NetPRO UPS 11 1-20 kVA
Високонадійні сучасні джерела безперебійного живлення для широкої сфери застосування. Всі серії ДБЖ NetPRO UPS успішно застосовуються для захисту дорогого промислового, медичного, телекомунікаційного та різного комп'ютерного обладнання.
Серія NetPRO UPS 11 - ДБЖ подвійного перетворення підлогового виконання, потужністю від 1 до 20 кВА. ДБЖ має 1-ф вхід і 1-ф вихід
ДБЖ NetPRO UPS 11 представлені моделями з вбудованими АКБ і моделями з потужними зарядними пристроями для підключення зовнішніх АКБ великої місткості.
Гарантія - 24 місяці

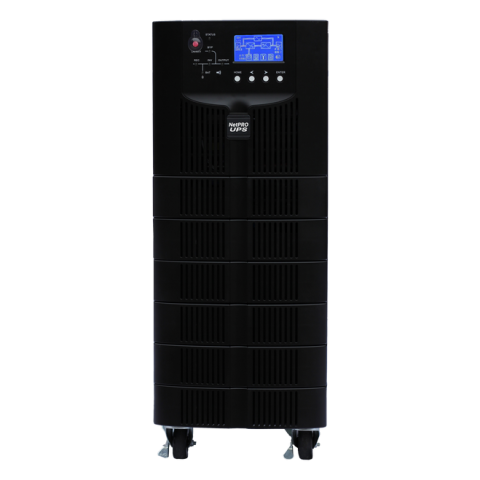

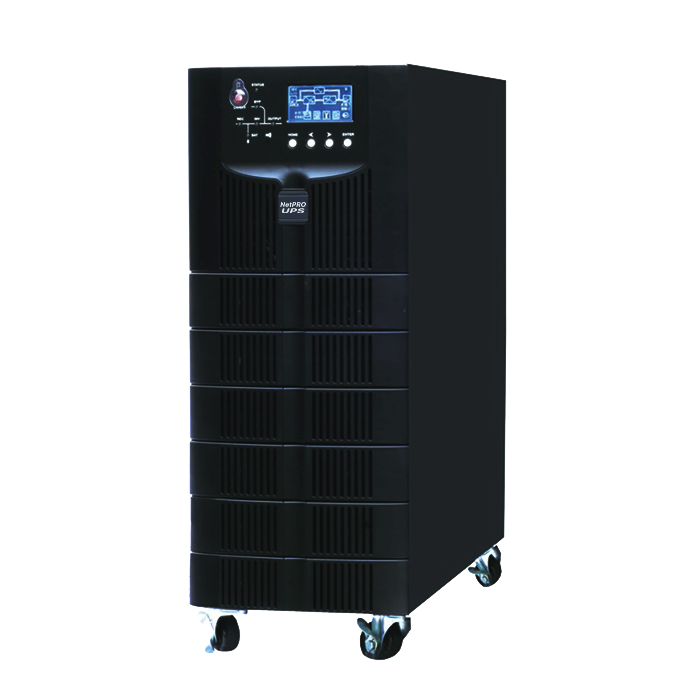

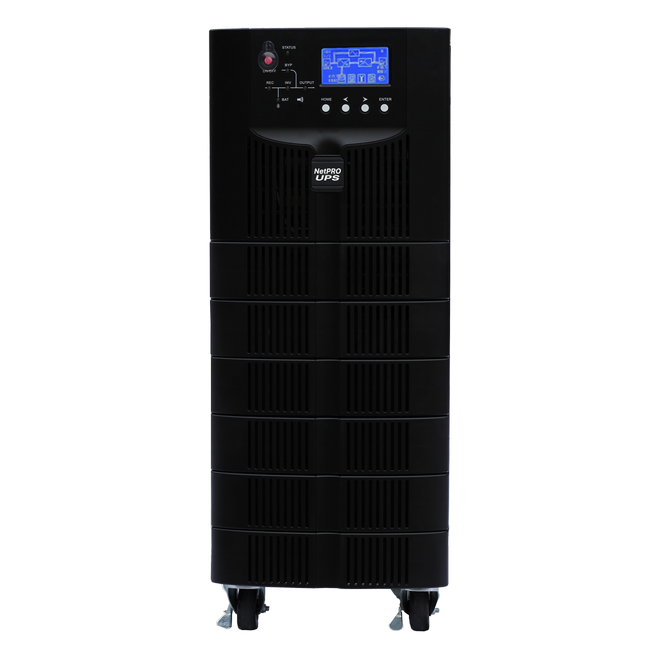

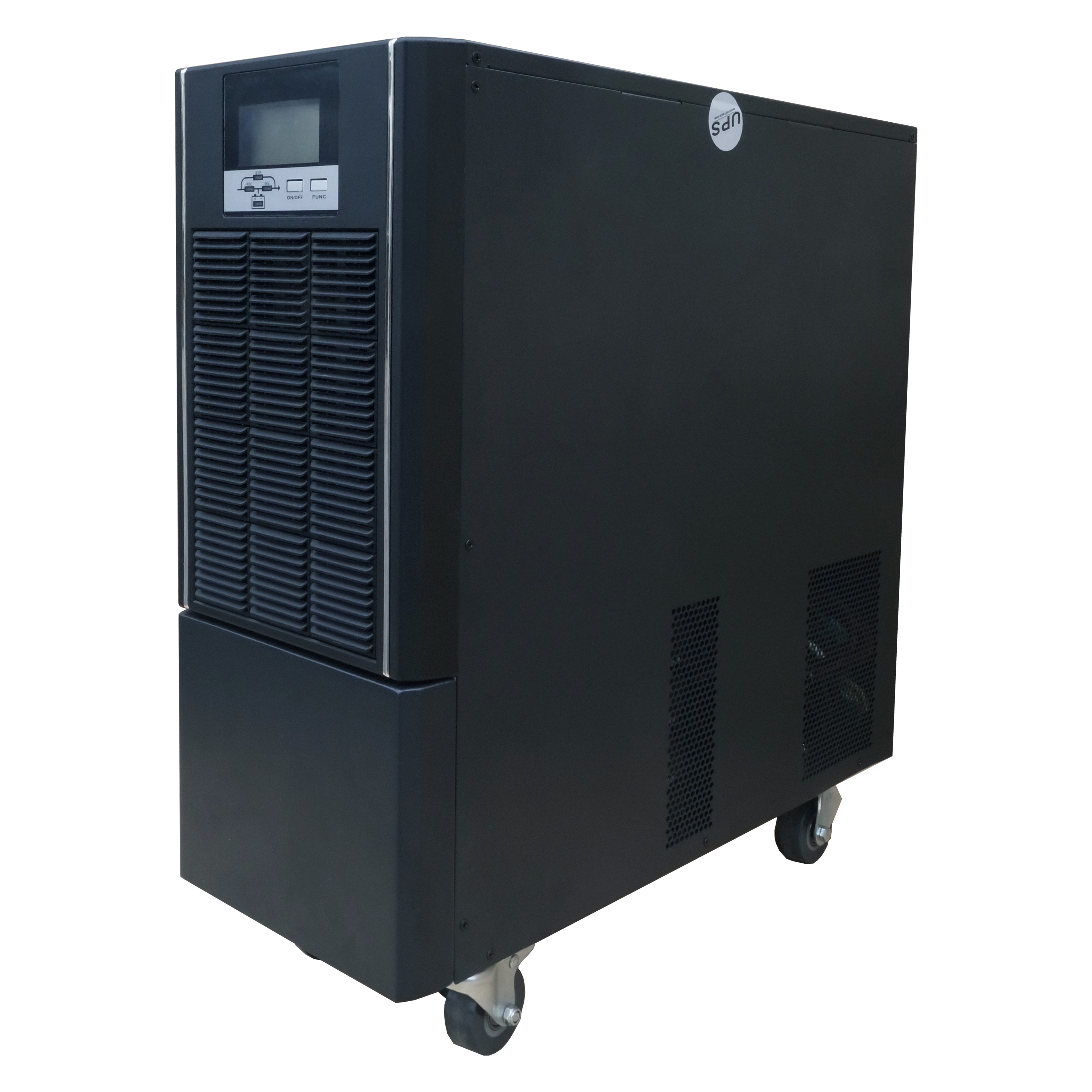

ДБЖ серії NetPRO 11, потужністю від 15 до 20 кВА
Це сучасні пристрої подвійного перетворення з технологією цифрового управління всіма компонентами ДБЖ, програмованими DSP-процесорами. ДБЖ може працювати, як в режимі 11, так і в режимі 31. У даній серії ДБЖ використовуються промислові трирівневі інвертори, що забезпечують високу сумісність ДБЖ з усіма видами навантаження і високий ККД - до 95%. Завдяки компактній конструкції і високої потужності живлення (кВт = кВА), ДБЖ серії NetPRO 11 і 31 є ідеальним варіантом для промислової і комп'ютерної техніки, медичного обладнання, систем телекомунікацій та інших чутливих до якості електроживлення пристроїв.
Особливості:
- Високий ККД: до 95%.
- Висока потужність живлення (кВА = кВт), коефіцієнт потужності на виході = 1.
- Трирівнева технологія інвертора, сумісність з реактивними і індуктивними навантаженнями.
- Можливість налаштування кількості акумуляторів безпосередньо з LCD дисплея (16-24 шт.).
- Режим самотестування. ДБЖ виробляє самотестування з моделюванням різних умов навантажень без підключення реального навантаження, за технологією Self-aging, з економією електроенергії до 90%.
- Інтелектуальне управління зарядом АКБ. Система інтелектуального управління процесом заряду і розряду, ефективно збільшуючи термін служби акумуляторів.
- Компактні розміри при високій потужності живлення.
- Можливість паралельного підключення до 4х пристроїв.
- Посилений зарядний пристрій з максимальним струмом 12 А для використання ДБЖ з високими ємностями зовнішніх АКБ.
Сфери застосування:
- Серверне і комп'ютерне обладнання
- Приватні будинки, котеджі
- Системи відеоспостереження та безпеки
- Медичне обладнання
- Офісні центри
- Телерадіокомпанії
- Торгові центри, супермаркети
- Банки і фінансові установи
- Медичні заклади
Розміри ДБЖ 15KL 20KL

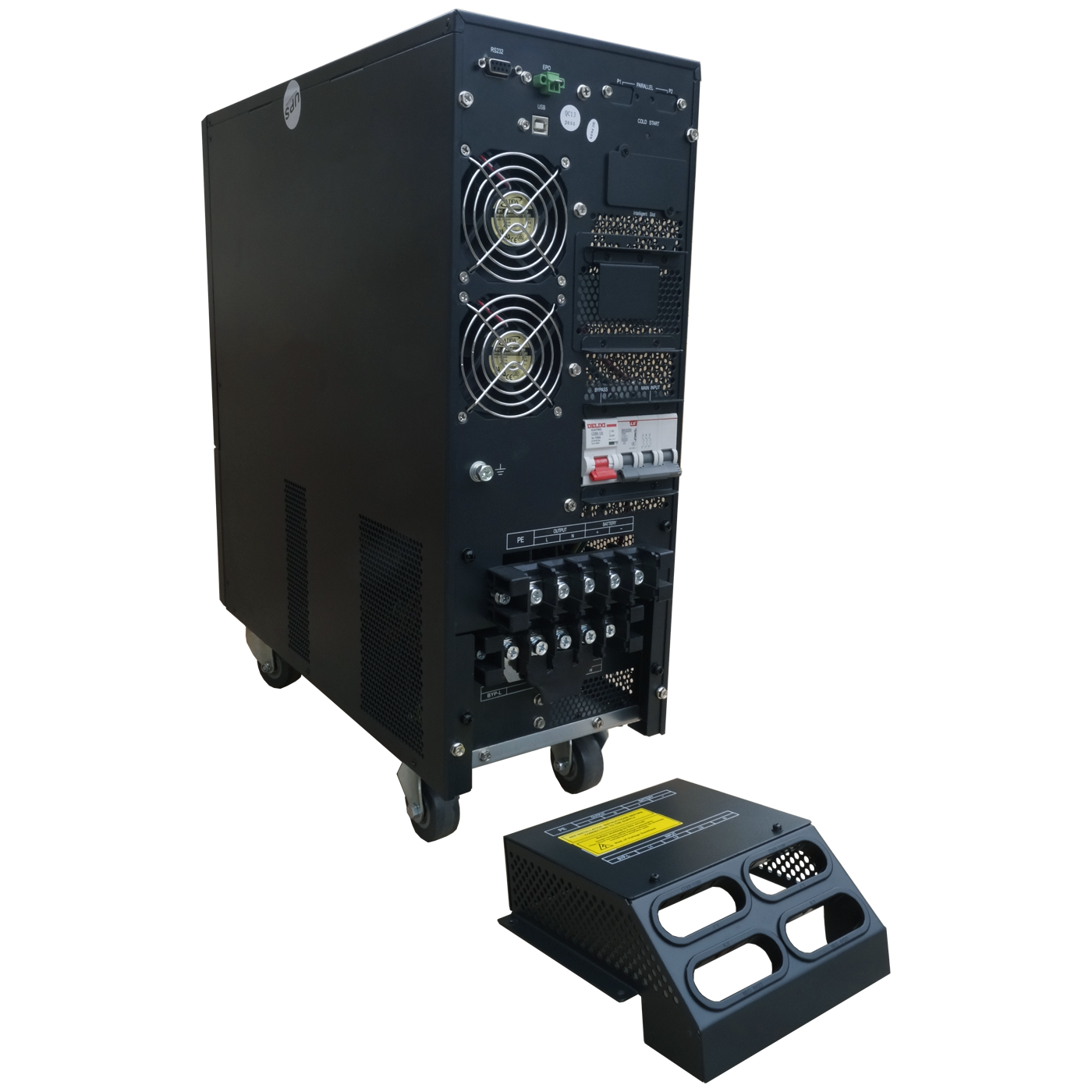

Вид ззаду:

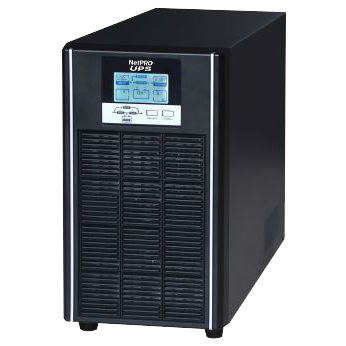

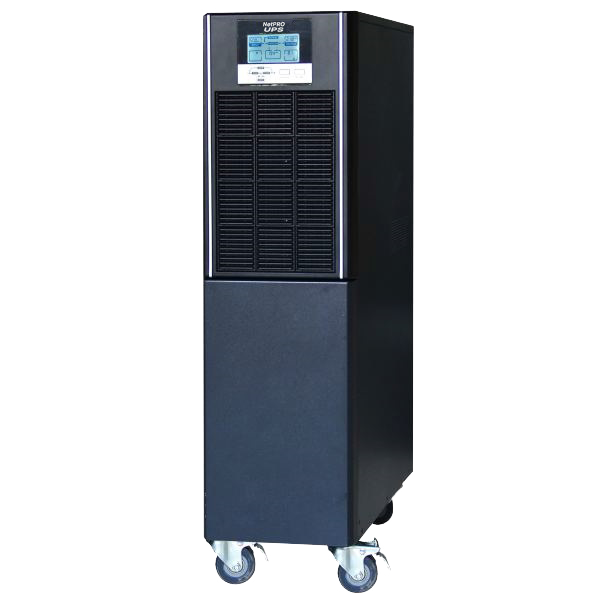

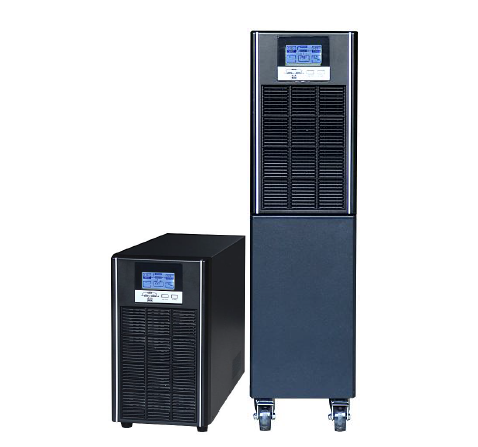

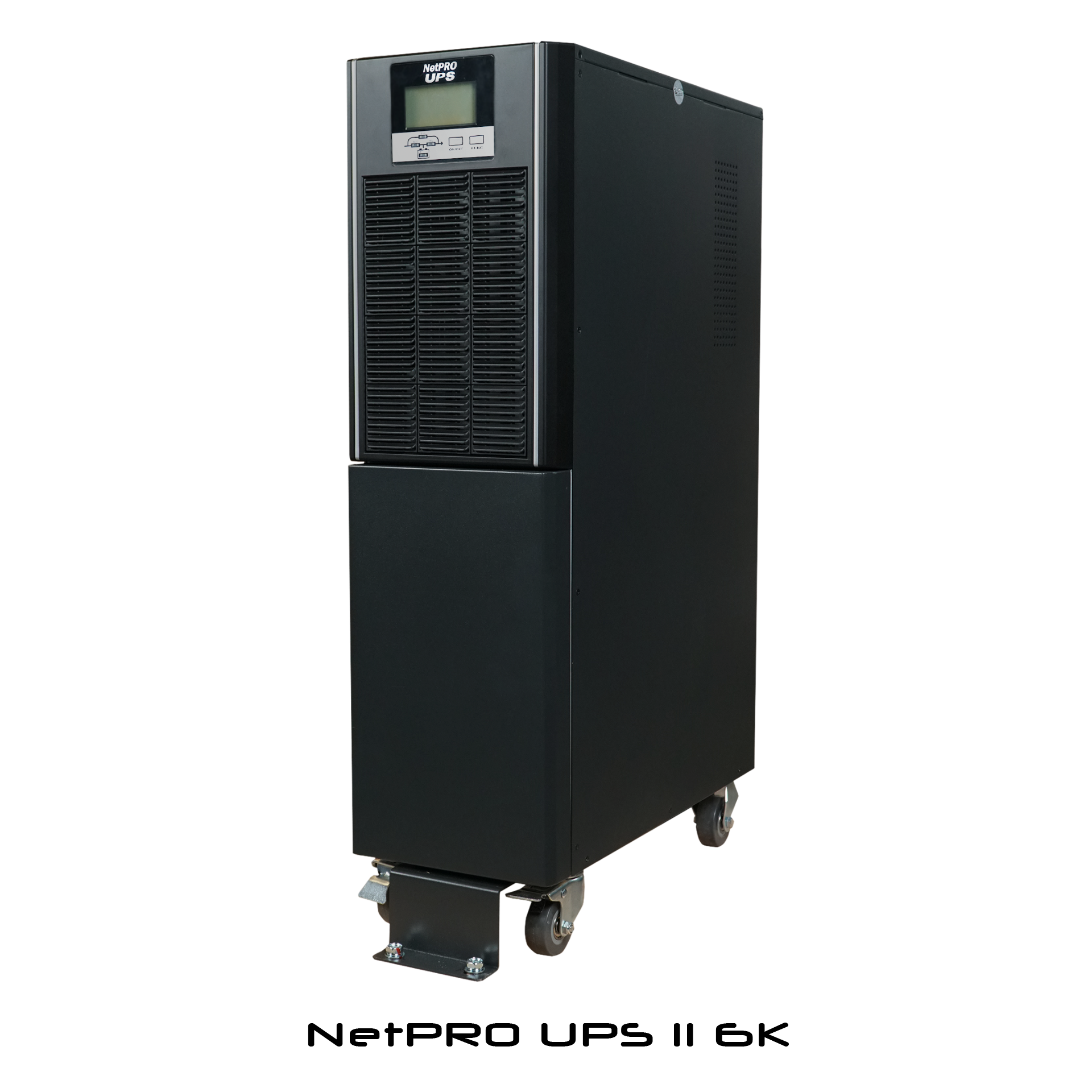

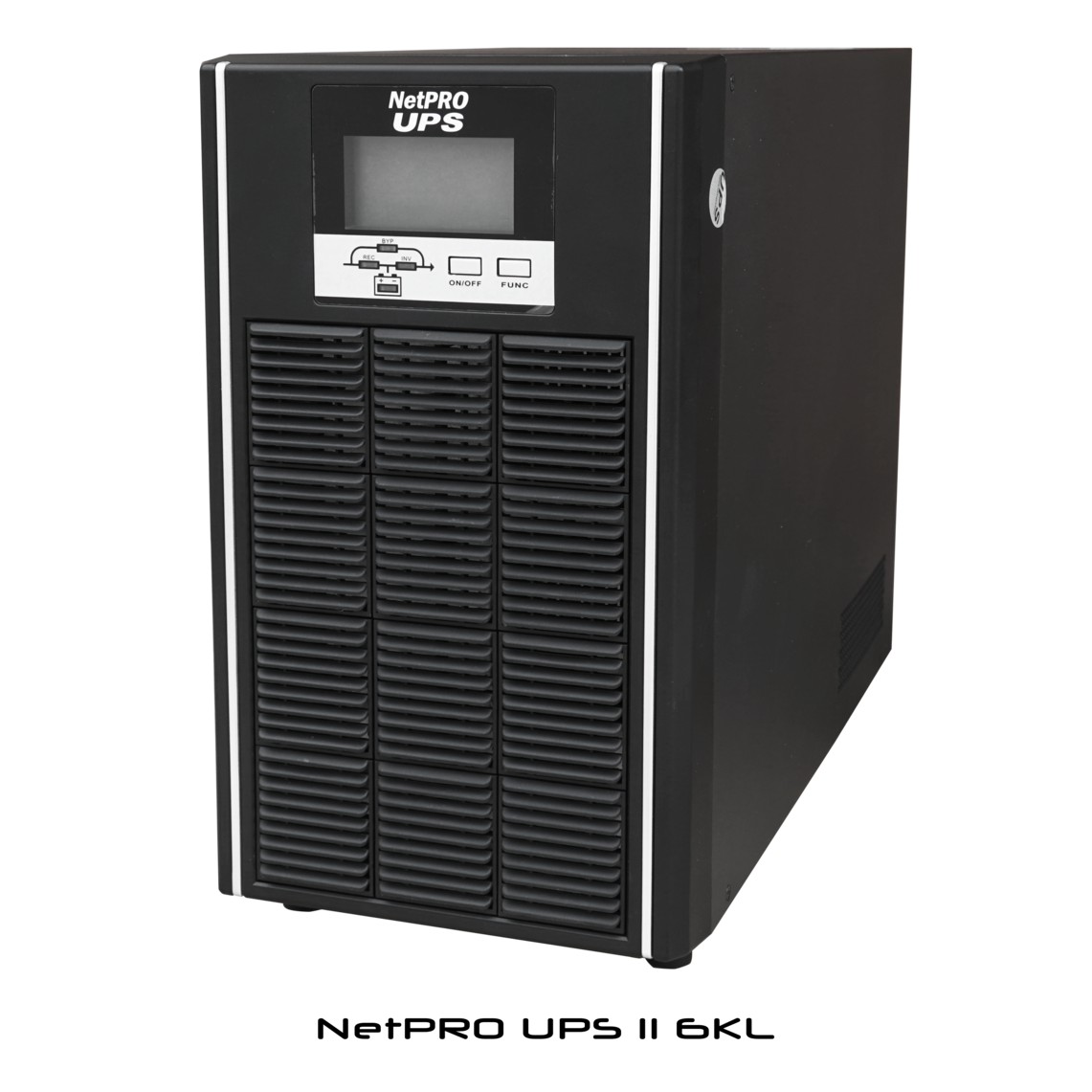

ДБЖ серії NetPRO 11, потужністю від 6 до 10 кВА
Це сучасні пристрої подвійного перетворення з технологією цифрового управління всіма компонентами ДБЖ, програмованими DSP-процесорами. У даній серії однофазних ДБЖ використовуються промислові трирівневі інвертори, що забезпечують високу сумісність ДБЖ з усіма видами навантаження і високий ККД - до 95%. Завдяки компактній конструкції і високої питомої потужності (кВт = кВА), ДБЖ серії NetPRO 11 є ідеальним варіантом для промислової і комп'ютерної техніки, медичного обладнання, систем телекомунікацій та інших чутливих до якості електроживлення пристроїв.
Особливості:
- Високий ККД: до 95%.
- Висока потужність живлення (кВА = кВт), коефіцієнт потужності на виході = 1.
- Трирівнева технологія інвертора, сумісність з реактивними і індуктивними навантаженнями.
- Можливість налаштування кількості акумуляторів безпосередньо з LCD дисплея (16-24 шт.).
- Режим самотестування. ДБЖ виробляє самотестування з моделюванням різних умов навантажень без підключення реального навантаження, за технологією Self-aging, з економією електроенергії до 90%.
- Інтелектуальне управління зарядом АКБ. Система інтелектуального управління процесом заряду і розряду, ефективно збільшуючи термін служби акумуляторів.
- Компактні розміри при високій потужності живлення.
- Можливість паралельного підключення до 4х пристроїв.
- Посилений зарядний пристрій з максимальним струмом 12 А для використання ДБЖ з високими ємностями зовнішніх АКБ.
Сфери застосування:
- Серверне і комп'ютерне обладнання
- Приватні будинки, котеджі
- Системи відеоспостереження та безпеки
- Медичне обладнання
- Офісні центри
- Телерадіокомпанії
- Торгові центри, супермаркети
- Банки і фінансові установи
- Медичні заклади

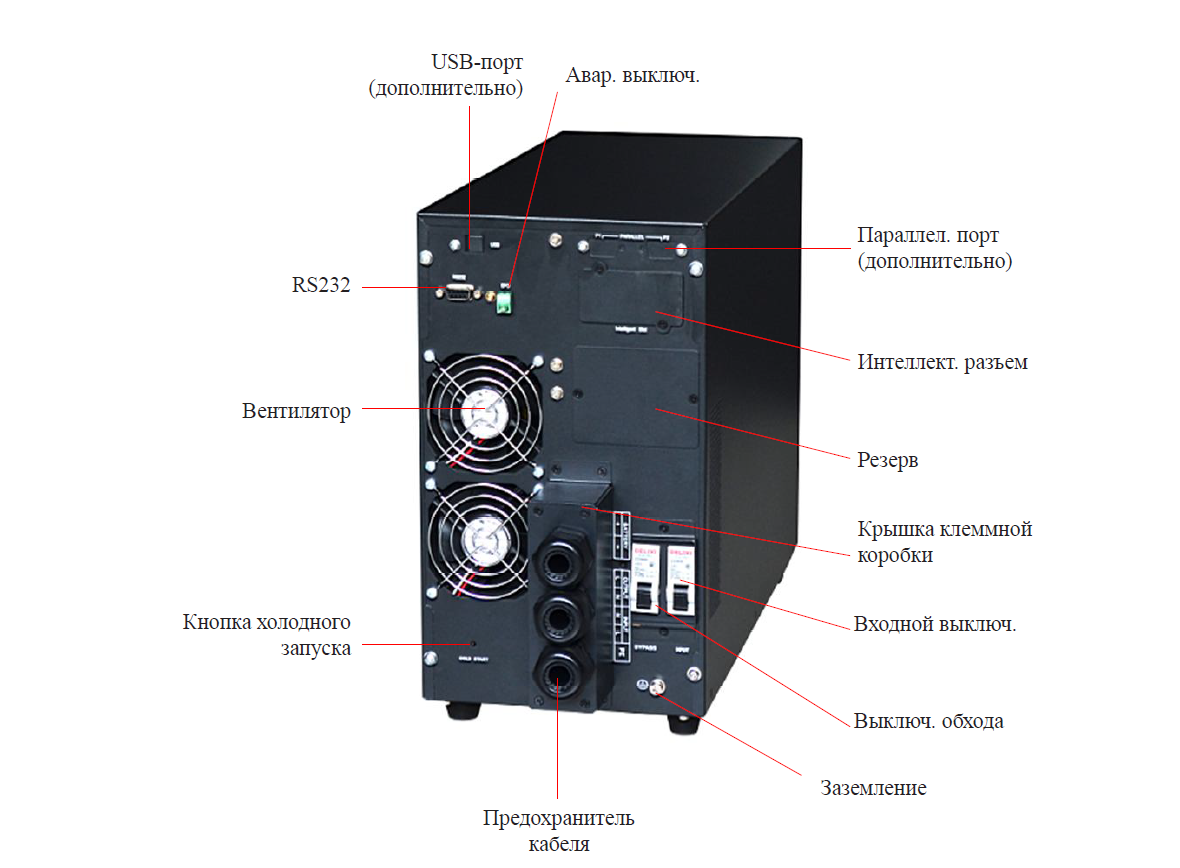

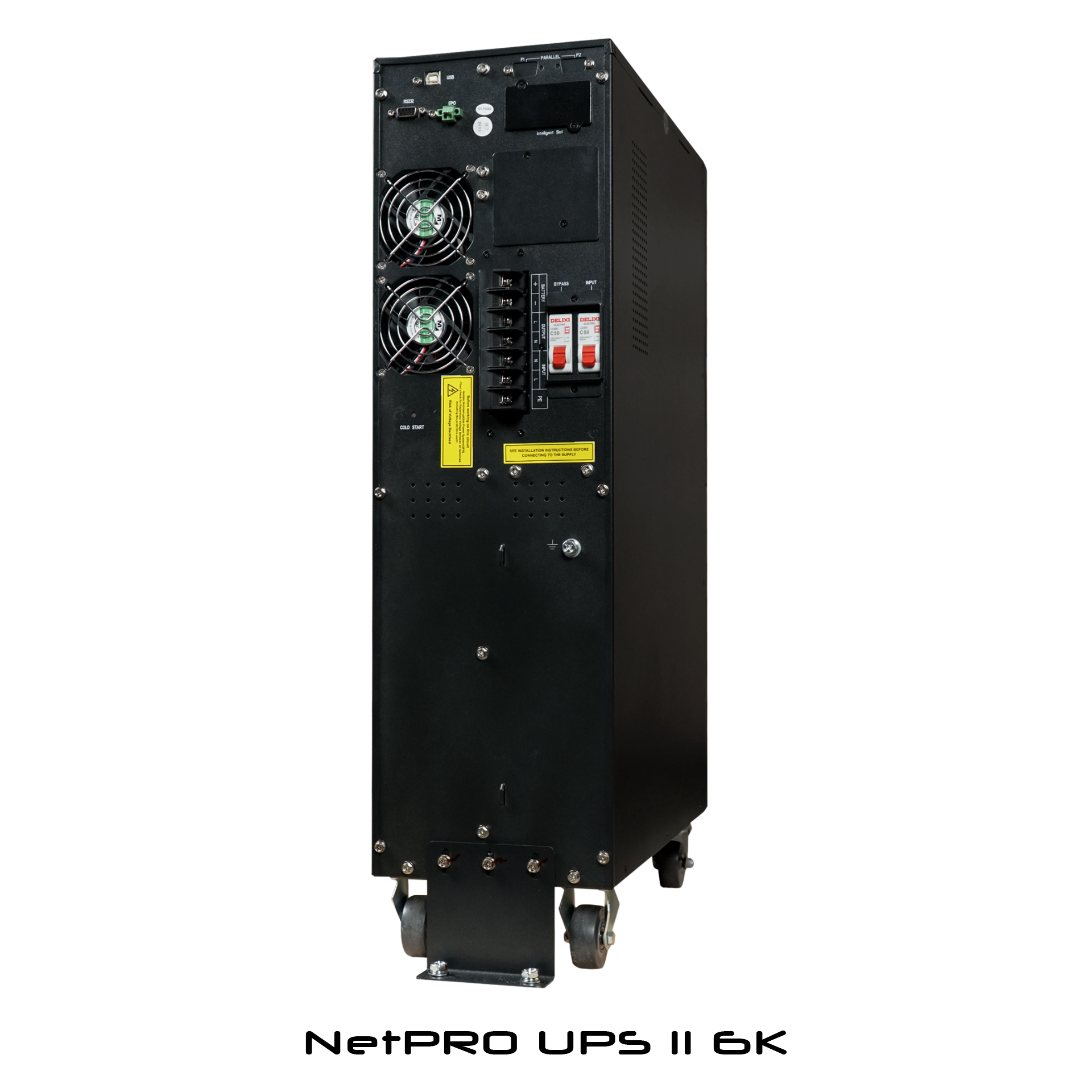

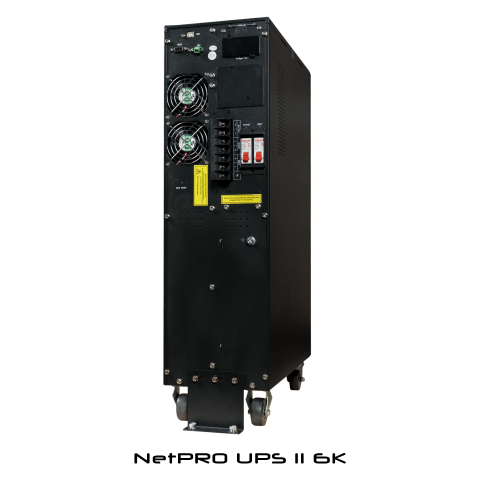

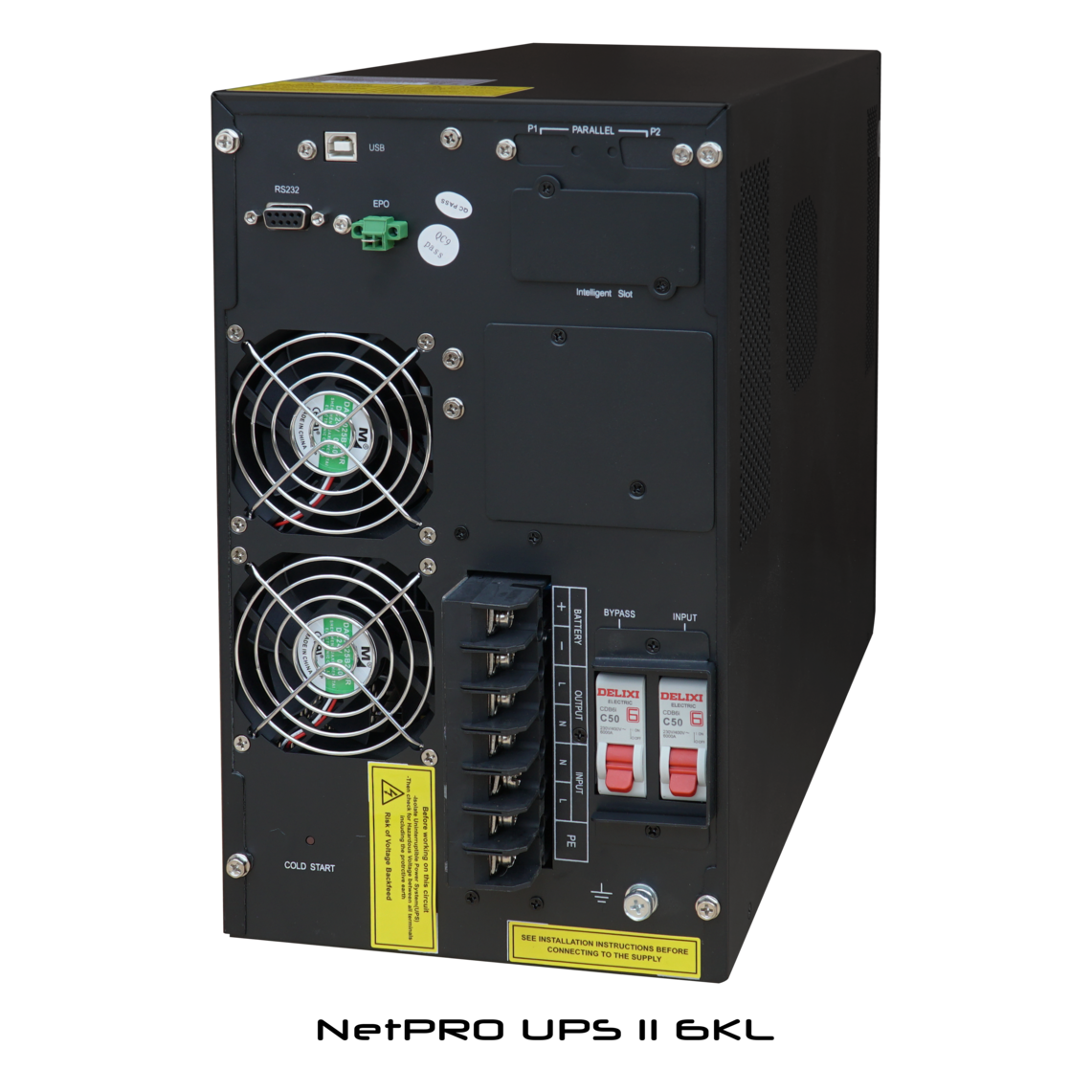

Вид ззаду ДБЖ 6K
Розміри моделі 10KL та 10K:

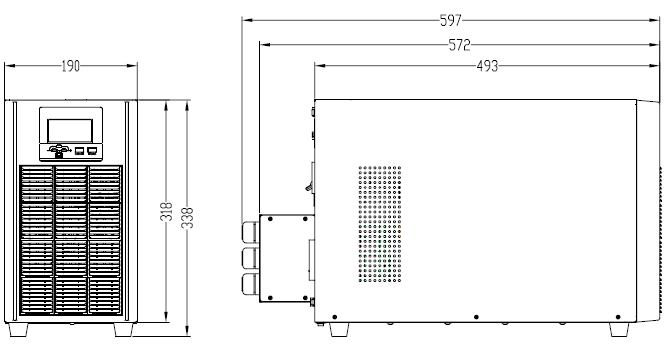

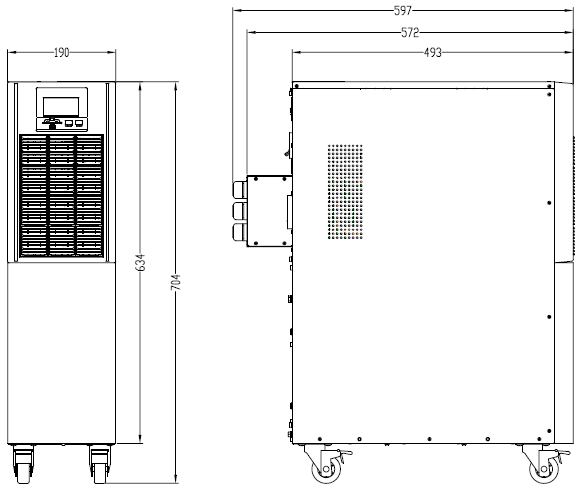

Розміри ДБЖ 10KL
Розміри ДБЖ 10K

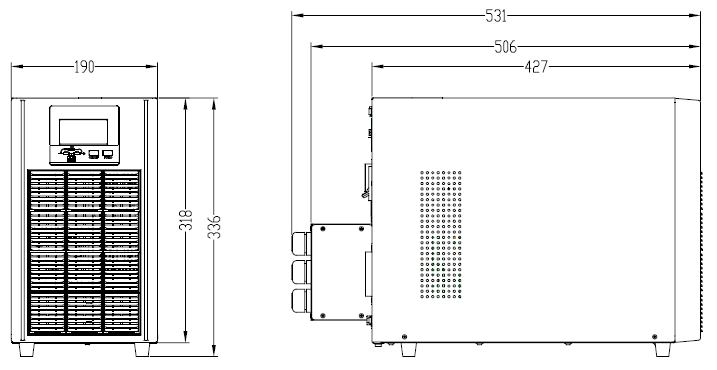

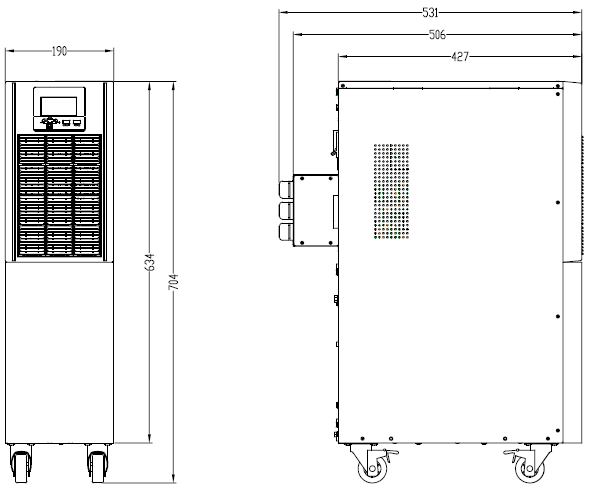

Розміри моделі 6KL та 6K:
Розміри ДБЖ 6KL
Розміри ДБЖ 6K

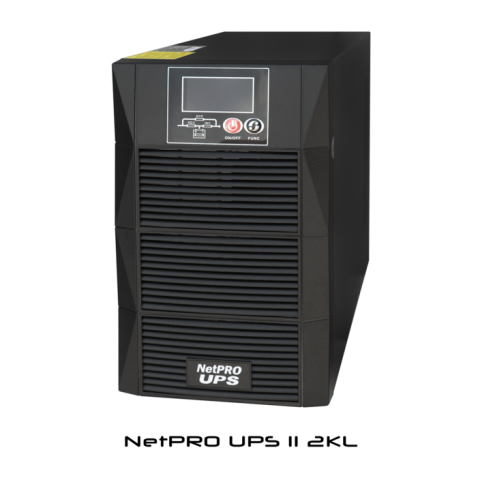

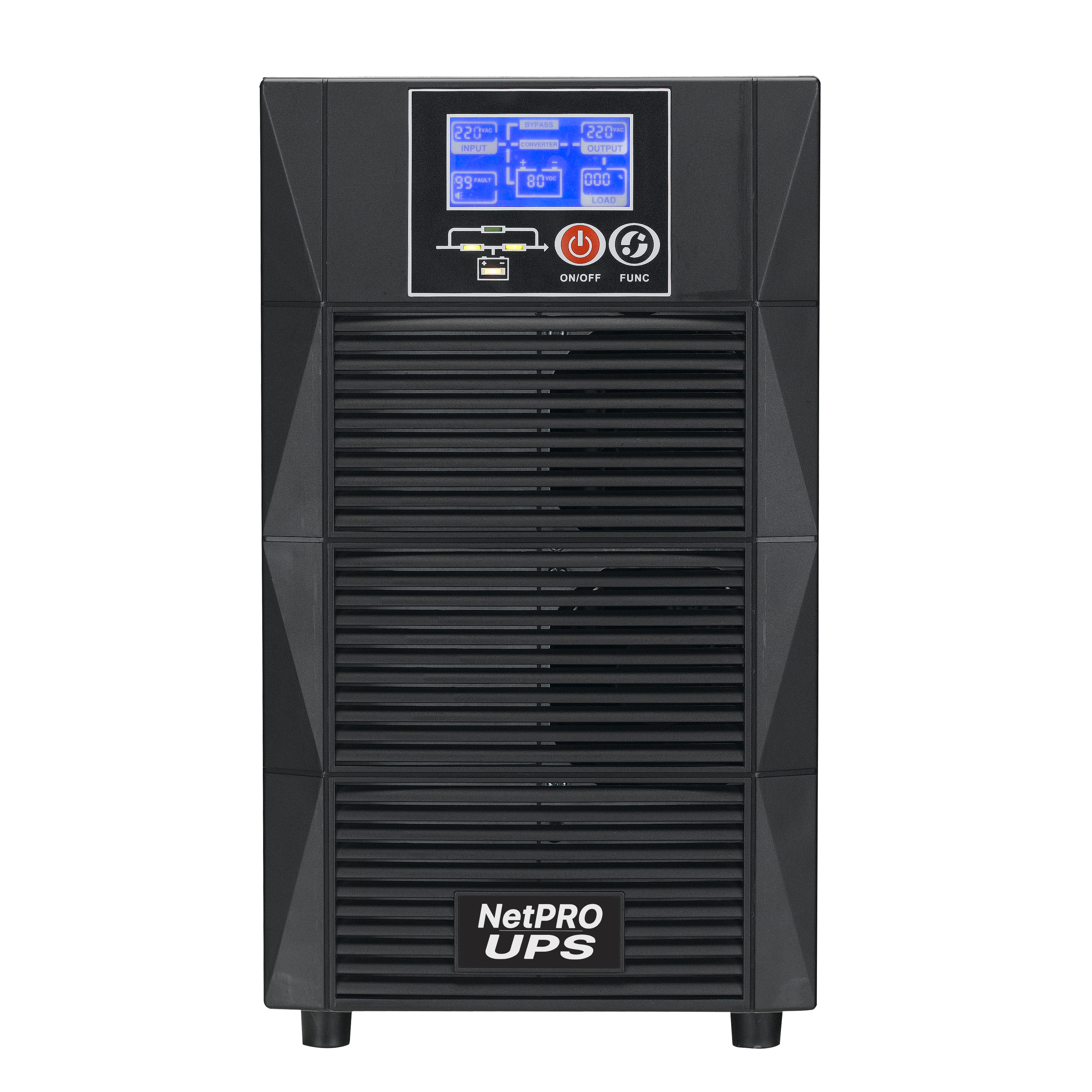

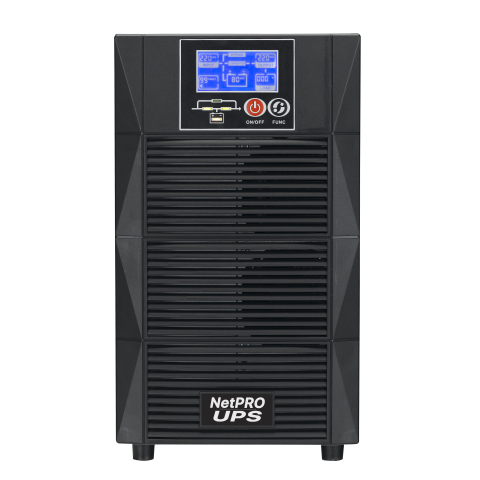

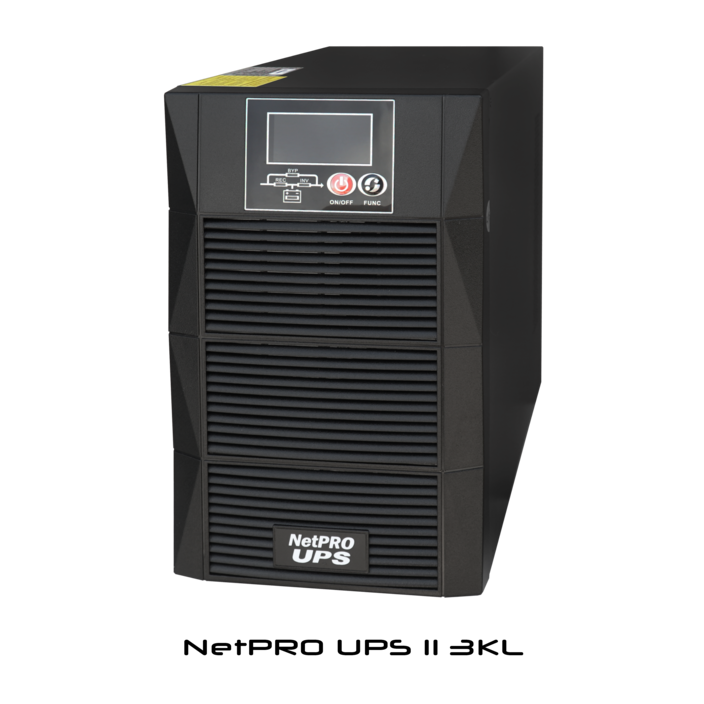

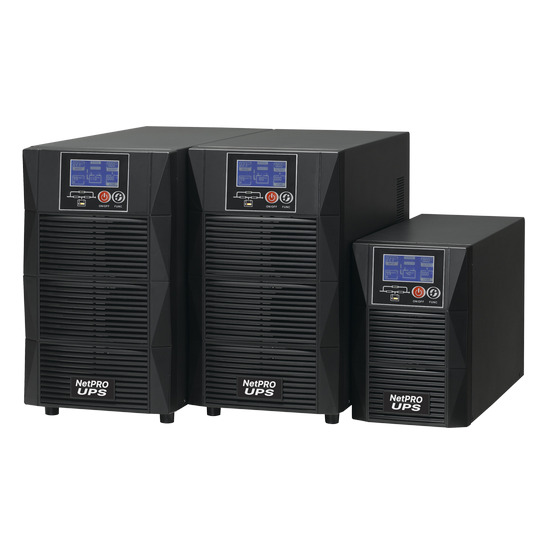

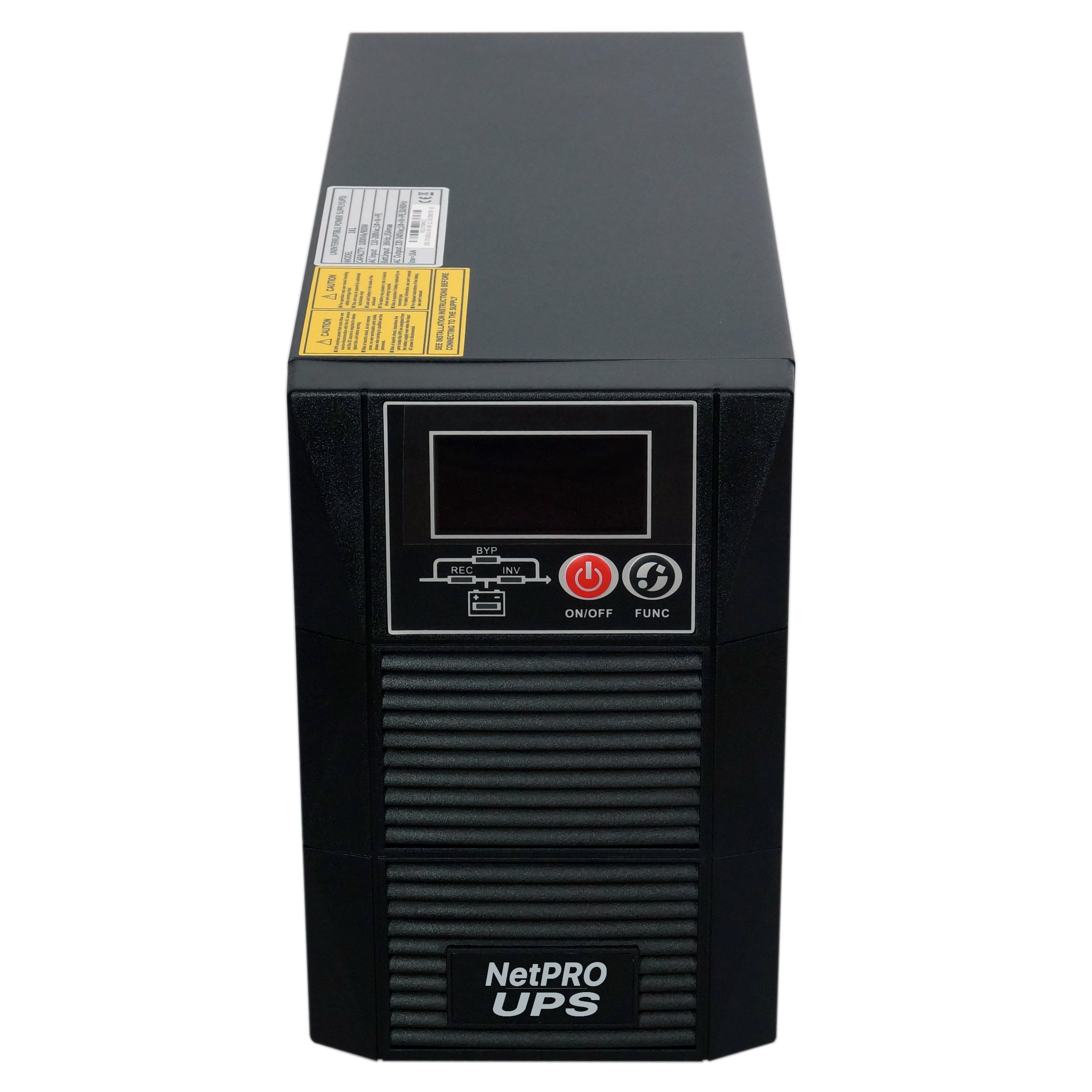

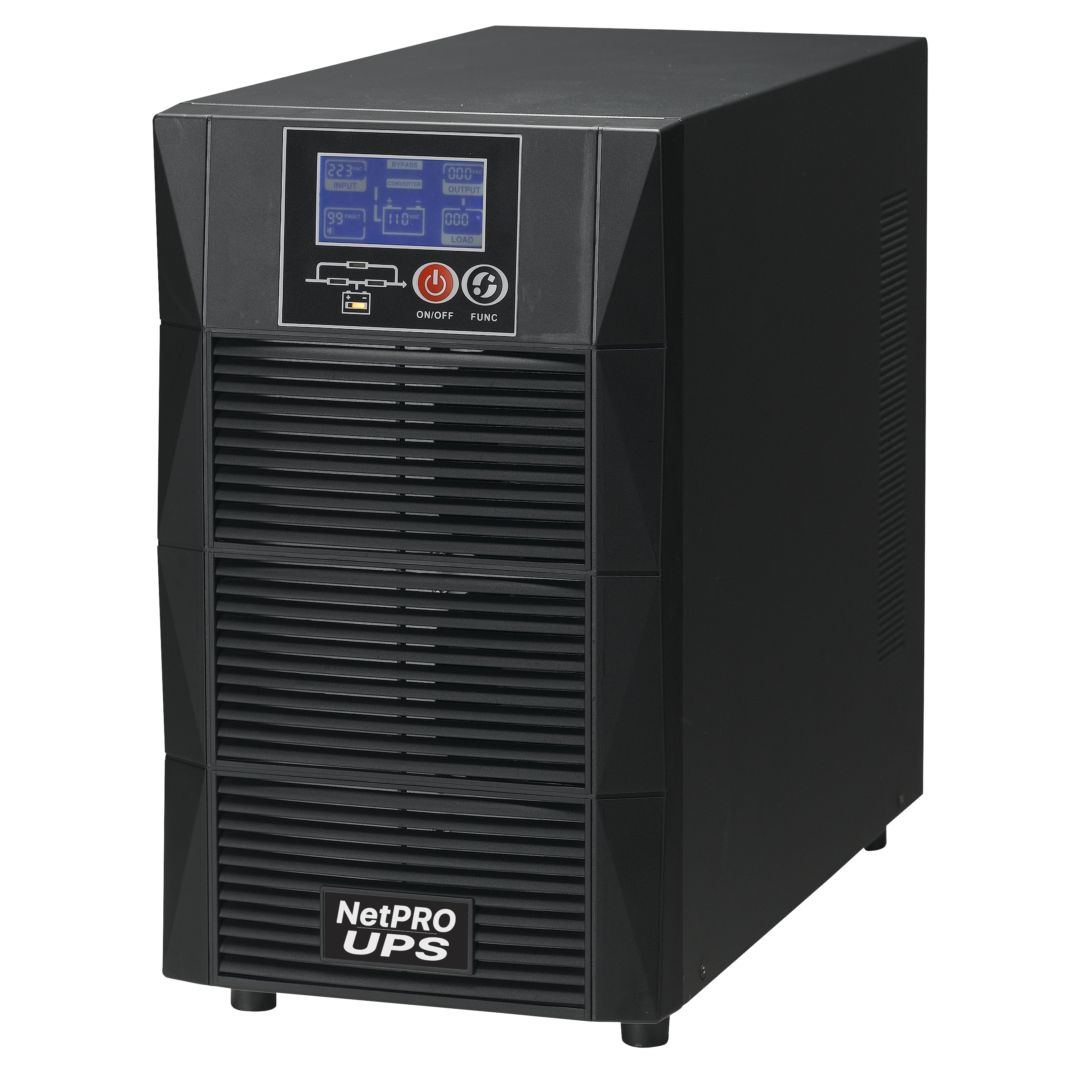

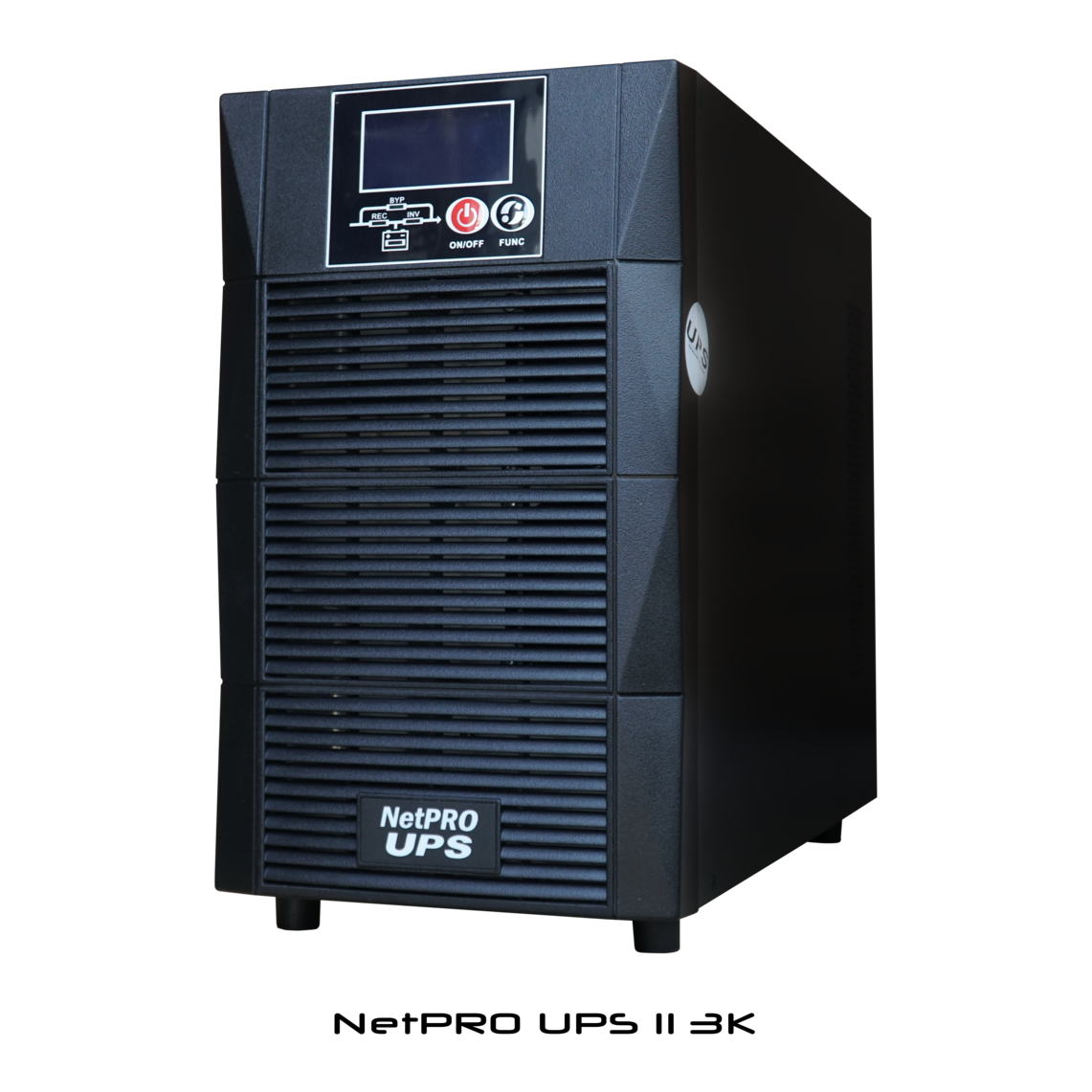

ДБЖ серії NetPRO 11, потужністю від 1 до 3 кВ
Це сучасні пристрої подвійного перетворення з технологією цифрового управління всіма компонентами ДБЖ. У даній серії однофазних ДБЖ реалізовані функції інтелектуальної синхронізації з мережею і автономними електростанціями, розширені можливості моніторингу та управління по мережі (за допомогою SNMP/WEB інтерфейсних карт).
Особливості:
- Широкий діапазон вхідної напруги при коефіцієнті потужності на вході ДБЖ понад 97%
- Коефіцієнт потужності на виході 0,9, підвищена стійкість до короткочасних перевантажень.
- Повний DSP-захист від перенапруги, коротких замикань і перегріву.
- Деталізація всіх робочих параметрів ДБЖ на дисплеї LCD.
- Автоматичне регулювання швидкості обертання вентиляторів, в залежності від навантаження.
- Можливість поставки ДБЖ з вбудованими трансформаторами гальванічної розв'язки.
Сфери застосування:
- Промислове та комп'ютерне обладнання
- Медична техніка
- Системи телекомунікацій
- Офісне обладнання
- Hi-Fi і студійна апаратура і т.д.

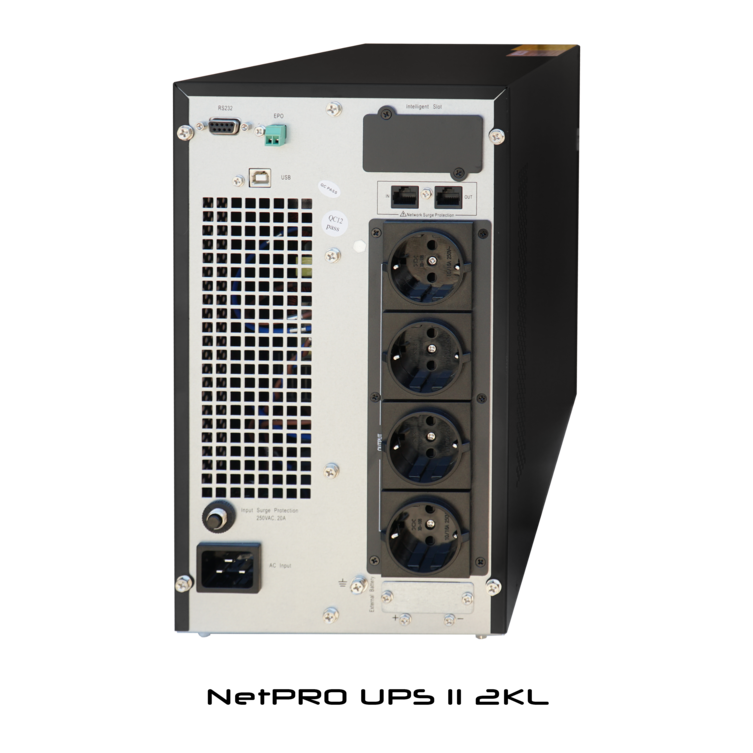

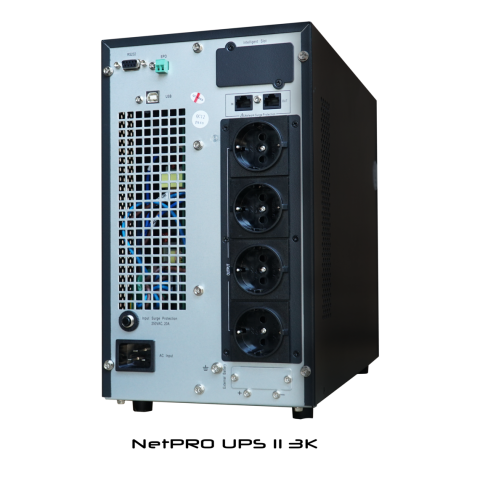

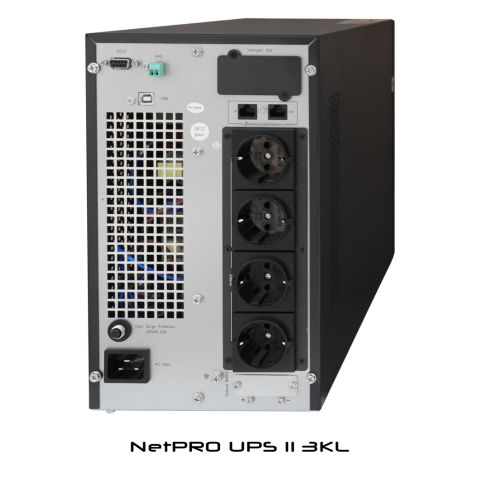

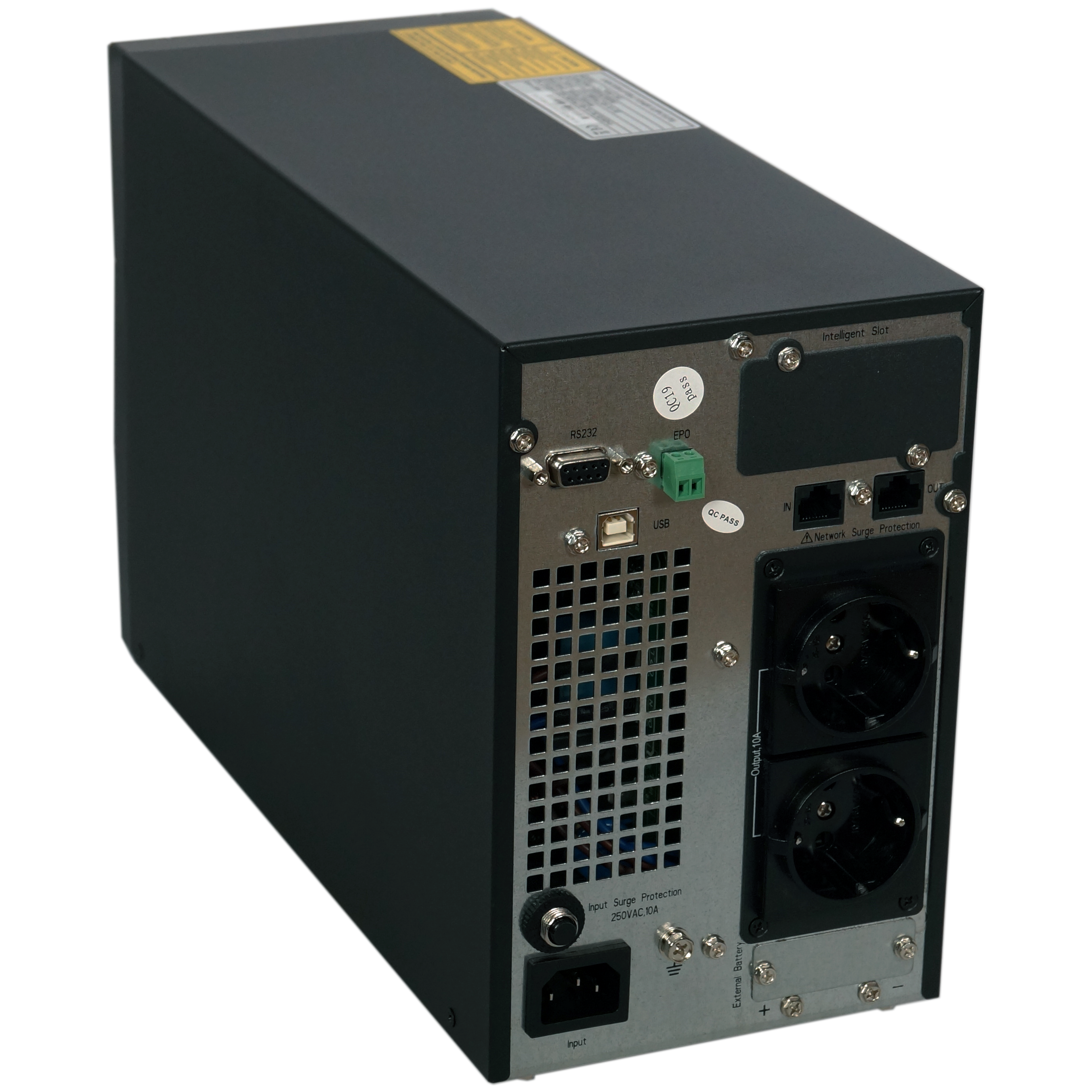

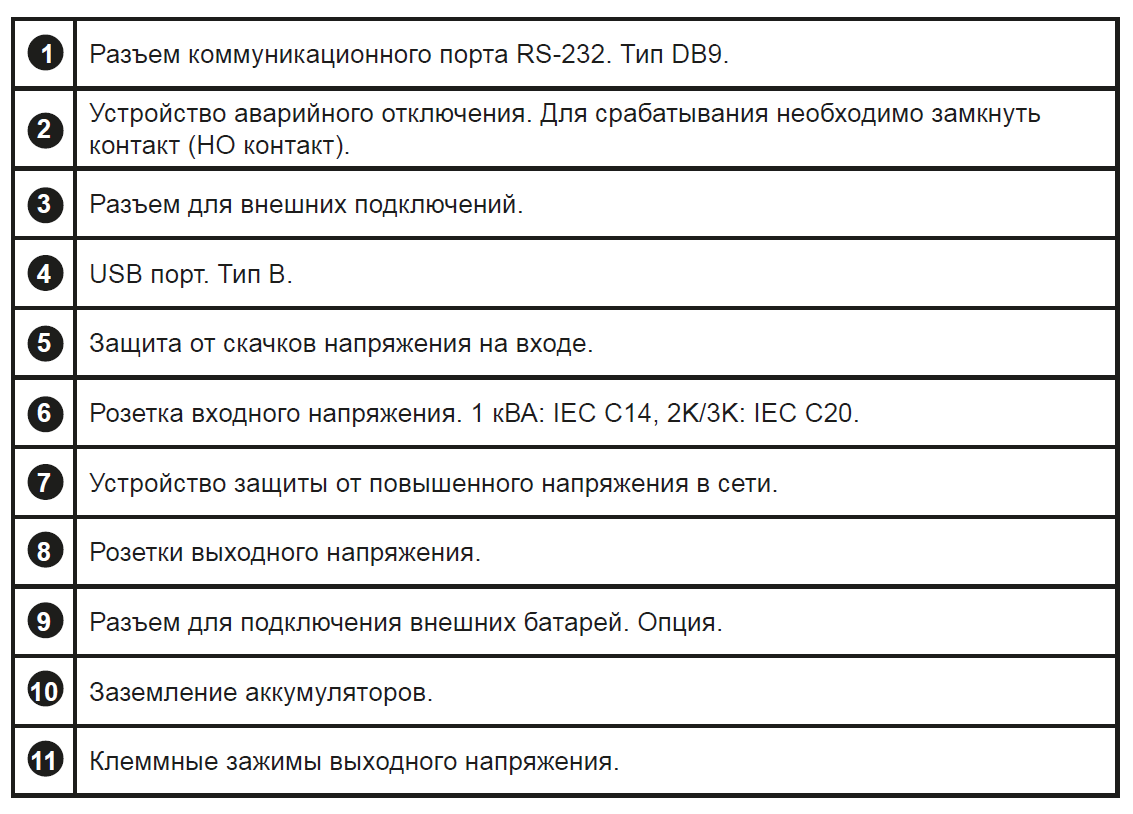

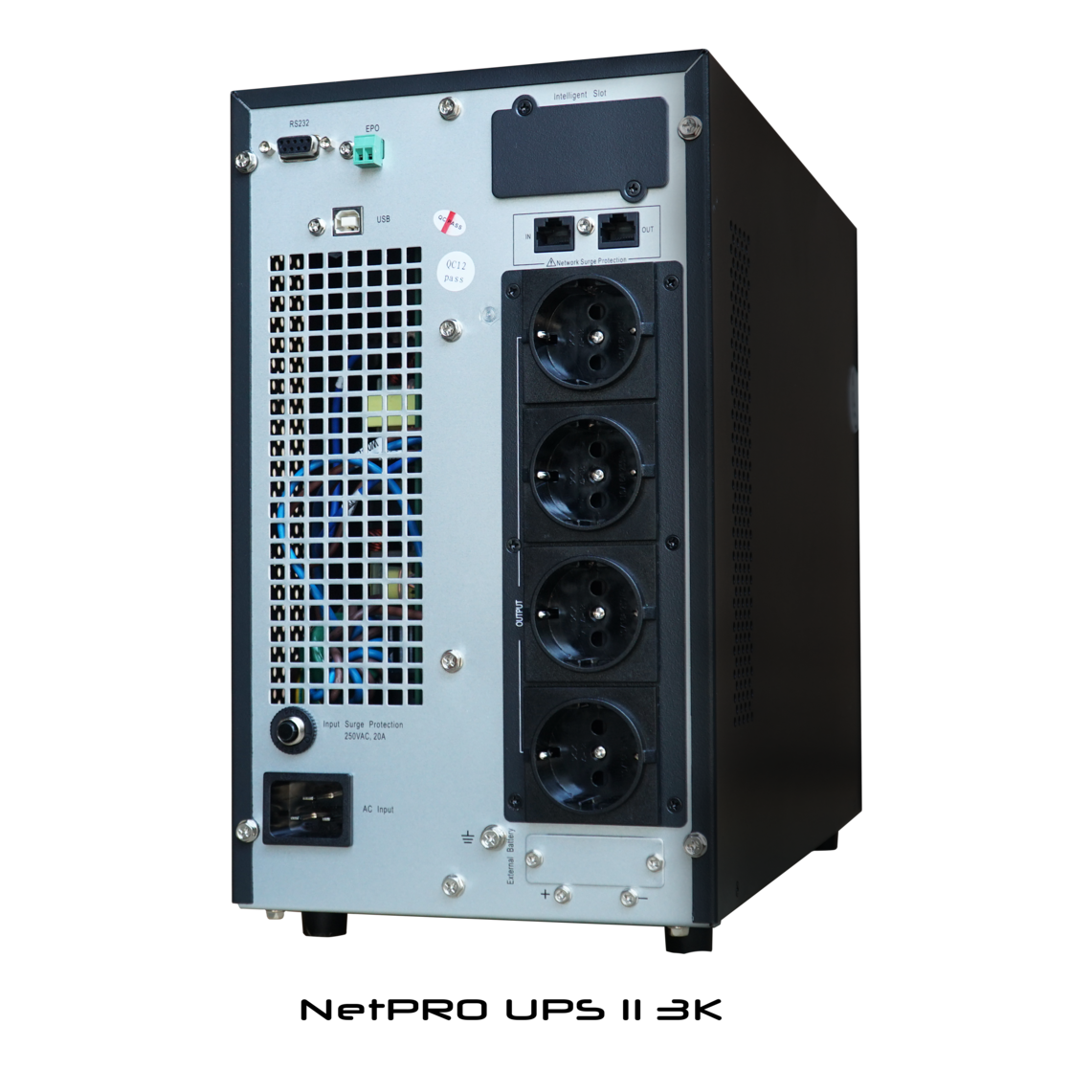

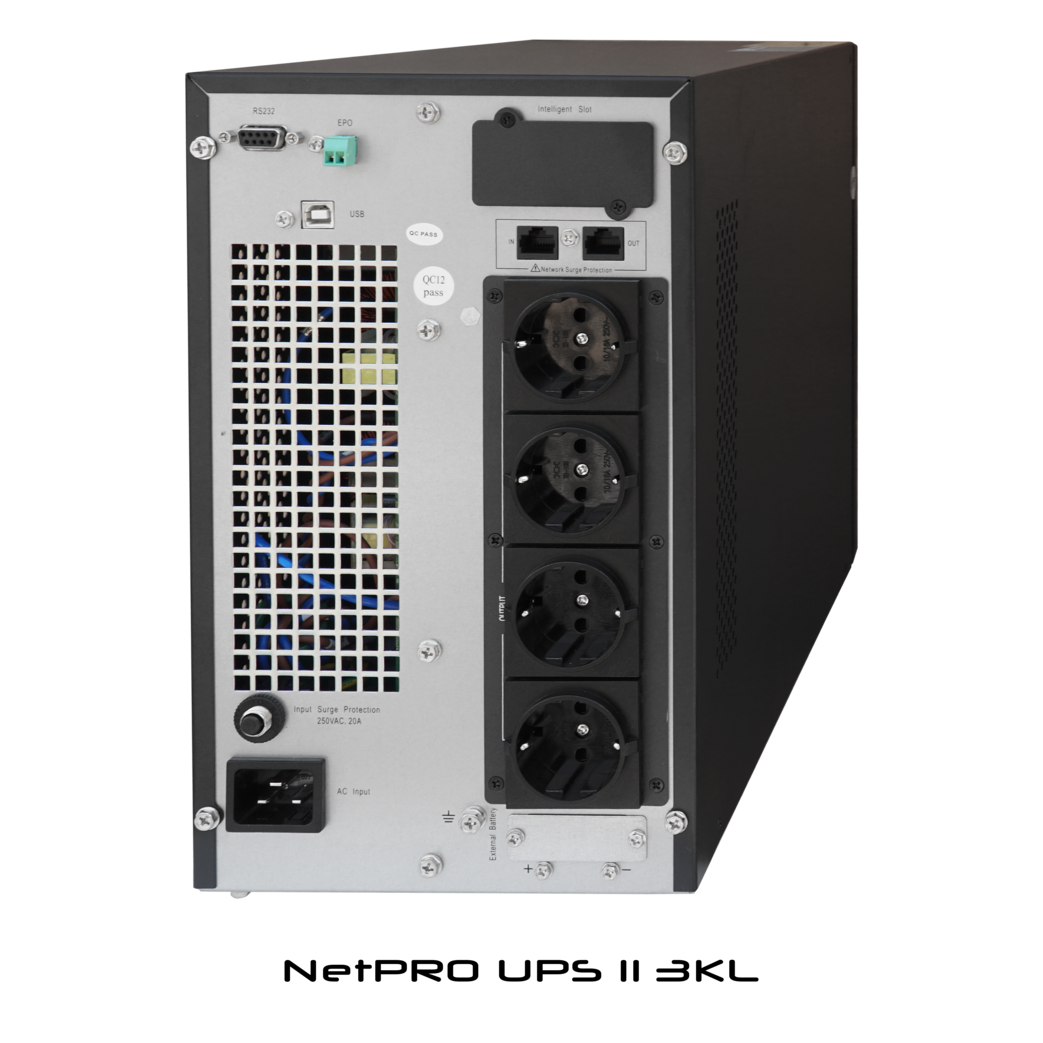

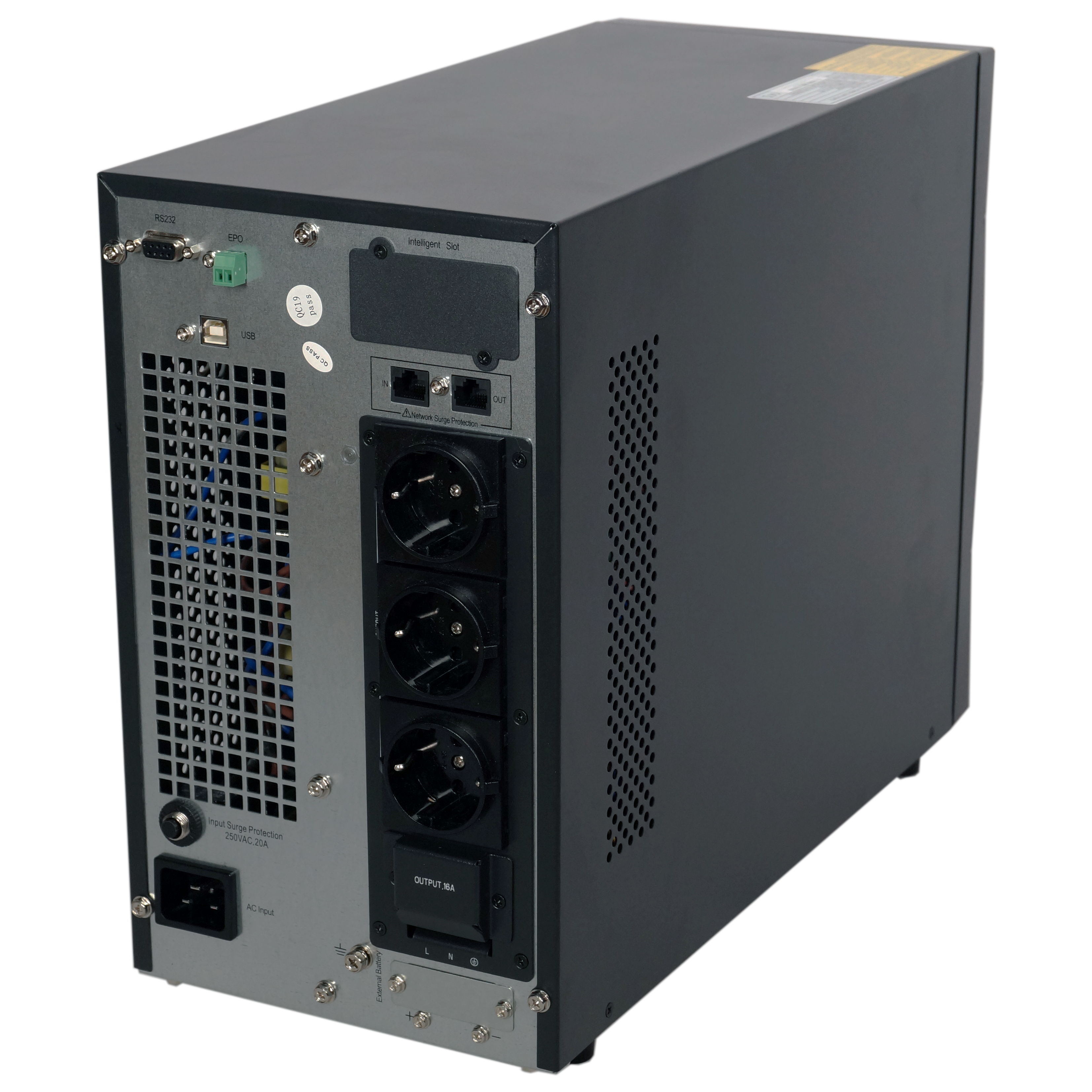

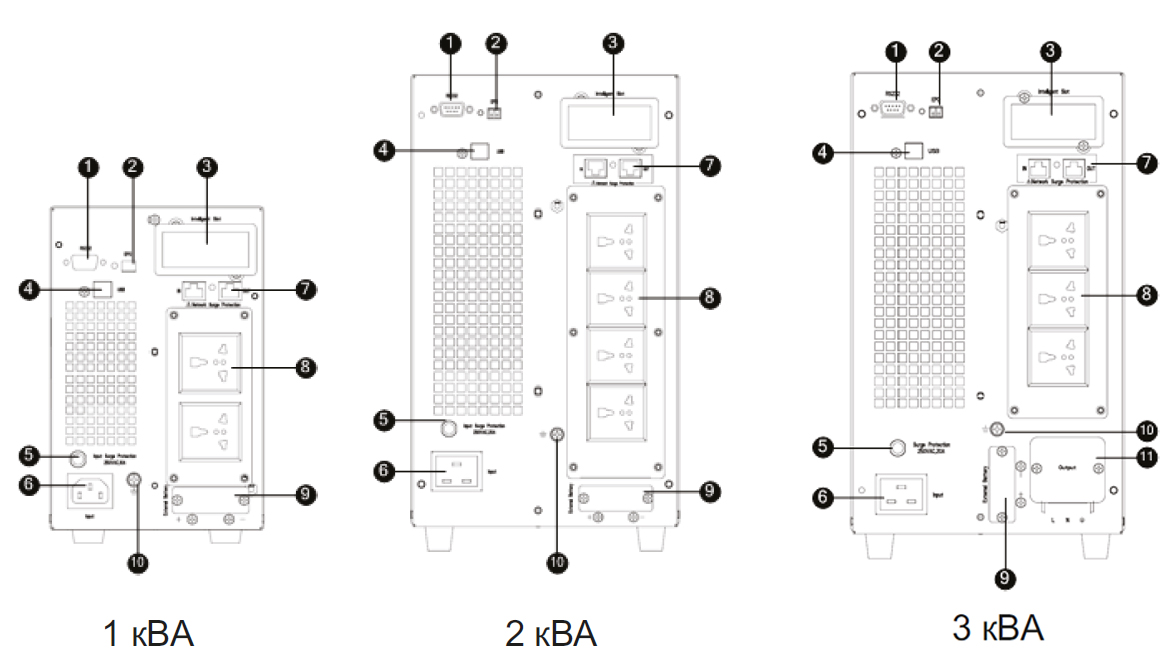

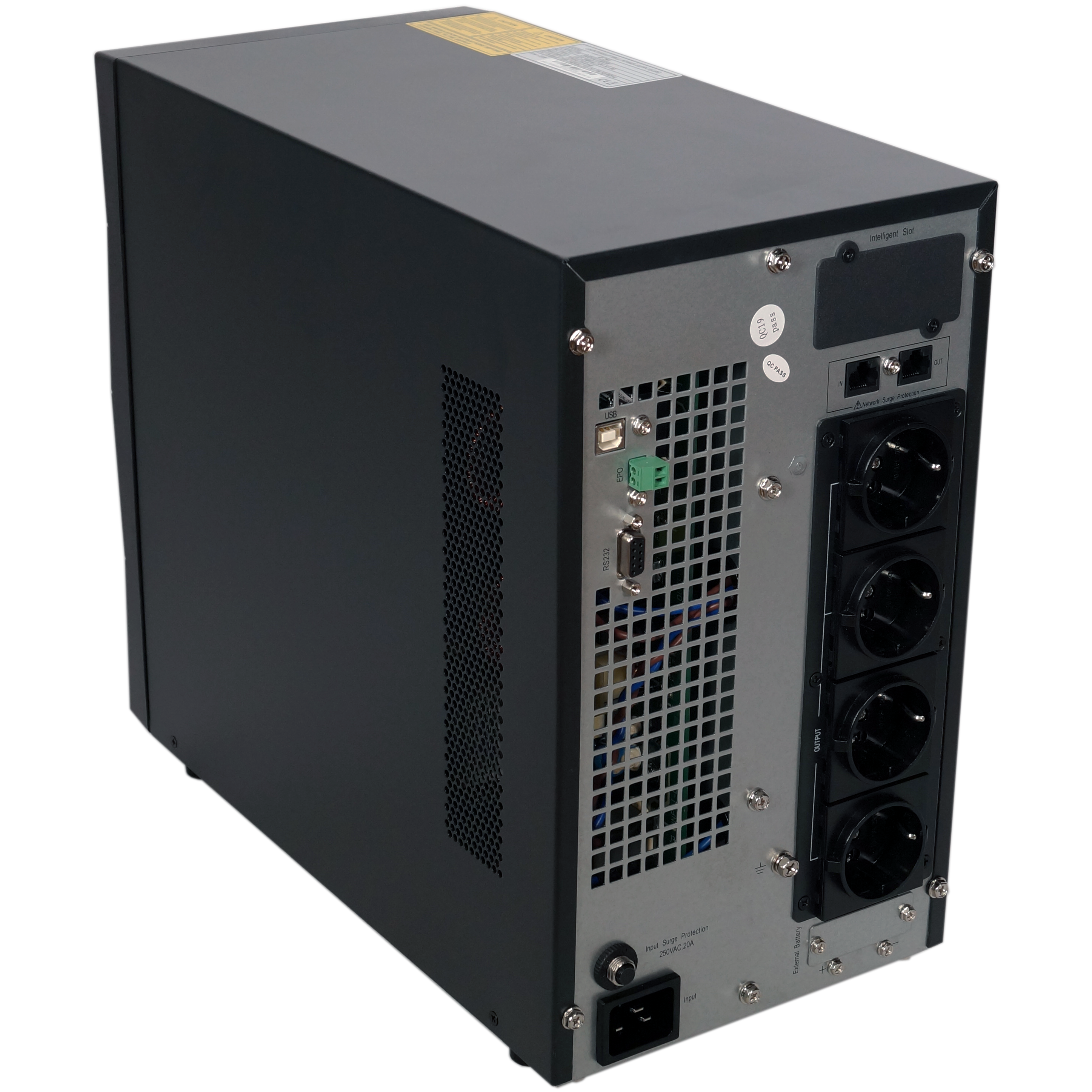

Вид ззаду моделей 1-3 кВА:
Час резервного електроживлення обладнання залежить від ємності підключених батарей.
Моделі з вбудованими батареями (1К - 10К) забезпечують безперебійне електроживлення протягом короткого часу (кілька хвилин), що дозволяє коректно завершити роботу обладнання або переключитися на альтернативні джерела живлення (генератор і т.д.) Збільшення часу автономної роботи для даних моделей можливо з допомогою установки додаткових зовнішніх батарейних модулів.
Моделі із зовнішніми акумуляторами (1КL - 20КL) мають потужний вбудований зарядний пристрій (до 12 А), що позполяет забезпечити тривалий час резервного електроживлення критичних навантажень: до 48 годин. Для моделей 6 - 20 кВА можлива установка до ДБЖ додаткового зовнішнього зарядного пристрою до 24 А, що дає можливість швидко зарядити батареї ще більшої місткості і, відповідно, додатково збільшити час автономної роботи.
1-3 КВА | дивитися 6-10 КВА | дивитися 15-20 КВА |
NetPRO 11 |
1K-II (24V) |
1KL-II (24V) |
2K-II (48V) |
2KL-II (48V) |
3K-II (72V) |
3KL-II (72V) |
ВХІД |
|
|||||
Холодний старт |
Є. Частота на виході за замовчуванням 50Гц або налаштовується |
|||||
Діапазон допустимої вхідної напруг (АС) |
110В~288В |
|||||
|
100% навантаження > 176В |
|||||
|
80% навантаження > 154В |
|||||
|
70% навантаження > 132В |
|||||
|
50% навантаження > 110В |
|||||
Фазність |
Однофазний вхід, однофазний вихід |
|||||
Номінальна вхідна напруга (АС) |
(200В/208В/220В/230В/240В) |
|||||
-Нижня межа напруги переходу на батареї |
110В |
|||||
-Нижня межа напруги зворотнього переходу на мережу |
121В |
|||||
-Верхня межа напруги переходу на батареї |
288В |
|||||
-Верхня межа напруги зворотнього переходу на мережу |
281В |
|||||
Вхідний струм |
|
|||||
-Номінальний вхідний струм |
4.3A |
8.6A |
13A |
|||
Вхідний коеф. Потужності |
≥0.97 |
|||||
Діапазон вхідної частоти |
40~70Гц |
|||||
Вихід ДБЖ |
|
|||||
Частота |
Налаштовується |
|||||
Потужність |
|
|||||
-Потужність(кВА) макс |
1 |
2 |
3 |
|||
-Потужність(кВт) макс |
0,8 |
1,6 |
2,4 |
|||
Вихідна напруга |
|
|||||
-Форма вихідної напруги (від АКБ) |
Чиста синусоїда |
|||||
-Номінальна напруга (АС) |
200/208/220/230/240В |
|||||
-Допустиме відхилення напруги |
± 1 % |
|||||
-Стабільність напруги при динамічному навантаженні |
≤5% (0% - 100% -0%) |
|||||
-Час відновлення номінальної напруги |
≤40мс (0% - 100% -0%) |
|||||
-Коефіцієнт спотворень вихідної напруги |
≤3% THD, лінійне навантаження |
|||||
|
≤ 6% THD, нелінійне навантаження |
|||||
Вихідна частота |
|
|||||
-Діапазон синхронізації |
±5Гц за замовчуванням |
|||||
Час переходу |
|
|||||
-З режиму роботи від мережі в режим роботи від батарей |
0 |
|||||
-З режиму online в режим байпасу |
2мс |
|||||
Коефіцієнт корисної дії |
|
|||||
-Online режим з повністю зарядженими АКБ |
88% при 100% навантаження, |
90% при 100% навантаження, |
90% при 100% навантаження, |
|||
-Режим ECO |
0,94 |
0,97 |
0,97 |
|||
-Режим роботи від батарей |
83% при 100% навантаження, |
87% при 100% навантаження, |
87% при 100% навантаження, |
|||
Шум (відстань 1м) |
<45дБ при <60% навантаження, |
<50дБ при <60% навантаження, |
<50дБ при <60% навантаження, |
|||
Перевантажувальна здатність (робота в режимі online) |
105%~130%: Перехід на байпас через 1 хв. |
|||||
|
130%~150%: Перехід на байпас через 30с |
|||||
Перевантажувальна здатність (робота від батарей) |
105%~130%: Вимкнення через 10с |
|||||
|
130%~150%: Вимкнення через 5с |
|||||
Перевантажувальна здатність (робота в режимі байпасу) |
<130%: Довгий час |
|||||
|
>130% & <150%: Вимкнення через 10 хв. |
|||||
|
>150% & <180%: Вимкнення через 5 секунд |
|||||
Максимальний хрест-фактор навантаження (співвідношення амплітуди струму і його середнього значення) |
3:1 |
|||||
БАТАРЕЇ |
|
|||||
Напруга/Тип |
12В/7Аг |
Залежить від ємності зовнішніх батарей |
12В/7Аг |
Залежить від ємності зовнішніх батарей |
12В/7Аг |
Залежить від ємності зовнішніх батарей |
Кількість |
2 |
4 |
6 |
|||
Напруга постійного струму |
24В |
48В |
72В |
|||
Час резервування |
3.5 хв. при 80% навантаження |
Залежить від ємності зовнішніх батарей |
3 хв. при 80% навантаження |
Залежить від ємності зовнішніх батарей |
3.5 хв. при 80% навантаження |
Залежить від ємності зовнішніх батарей |
Напруга "battery low"(вимикання ДБЖ по розряду батарей) |
22В~23В залежить від навантаження |
44В~46В залежить від навантаження |
66В~69В залежить від навантаження |
|||
Зарядний пристрій |
|
|||||
-Напруга заряду батарей |
буфер: 27.4В / швидк: 28В |
буфер: 54.7В / швидк: 56В |
буфер: 82.5В / швидк: 84В |
|||
-Струм заряду батарей (макс) |
1A |
8A |
1A |
8A |
1A |
8A |
-Час заряду |
8г заряду до 90% |
Залежить від ємності зовнішніх батарей |
8г заряду до 90% |
Залежить від ємності зовнішніх батарей |
8г заряду до 90% |
Залежить від ємності зовнішніх батарей |
Струм саморозряду батарей |
<1мА |
<1мА |
<1мА |
|||
Система відображення інформації та оповіщення |
|
|||||
-Дисплей |
LED+LCD |
|||||
-Розряд акумулятора |
Звуковий сигнал кожні 2 хвилини |
|||||
-Розряджений акумулятор |
Звучить кожні 6 секунд |
|||||
-Перевантаження |
Постійний звуковий сигнал |
|||||
-Несправність |
Постійний звуковий сигнал |
|||||
-Вхідна напруга не відповідає нормі |
Звуковий сигнал кожні 2 хвилини |
|||||
-Попередження |
Звучить кожні 6 секунд |
|||||
ІНТЕРФЕЙСИ |
|
|||||
-Smart RS232 |
Стандартний кабель для підтримки INVT Power Monitor Software |
|||||
-SNMP (опційно) |
Керування живленням за допомогою SNMP-менеджера та веб-браузера |
|||||
ОПЦІЇ |
|
|||||
-Intelligent Kits |
DB9 порт, сухі контакти |
|||||
-USB |
B-type USB port |
|||||
-SNMP Kits |
роз'ємний тип |
|||||
РОЗМІРИ, ВАГА |
|
|||||
-ШхДхВ (мм) |
144*353*222 |
190*374*336 |
||||
-ШхДхВ (мм) в коробці |
240*448*320 |
285*470*420 |
||||
-Вага нетто (КГ) |
10 |
6 |
17 |
11 |
22 |
12 |
-Вага в упаковці (КГ) |
11 |
7 |
18 |
12 |
23 |
13 |
Колір |
Чорний за замовчуванням |
|||||
*Технічні характеристики продукції можуть бути змінені без попереднього повідомлення. |
дивитись 1-3 КВА | 6-10 КВА | дивитись 15-20 КВА |
дивитись 1-3 КВА | дивитись 6-10 КВА | 15-20 КВА | |||
Будучи ЕКСКЛЮЗИВНИМ представником компанії EverExceed Industrial Corporation LTD в Україні,
ТОВ "Пульсар Лімітед" ГАРАНТУЄ надійність продукції, довговічність,
відповідність заявленим технічним
характеристик.
