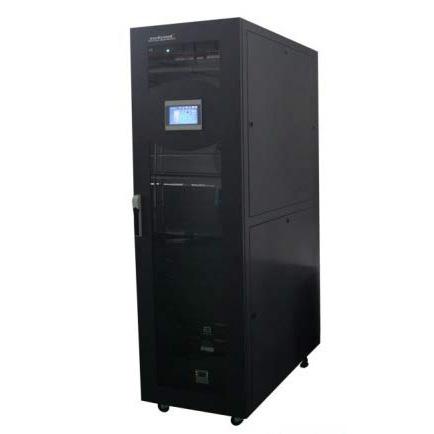

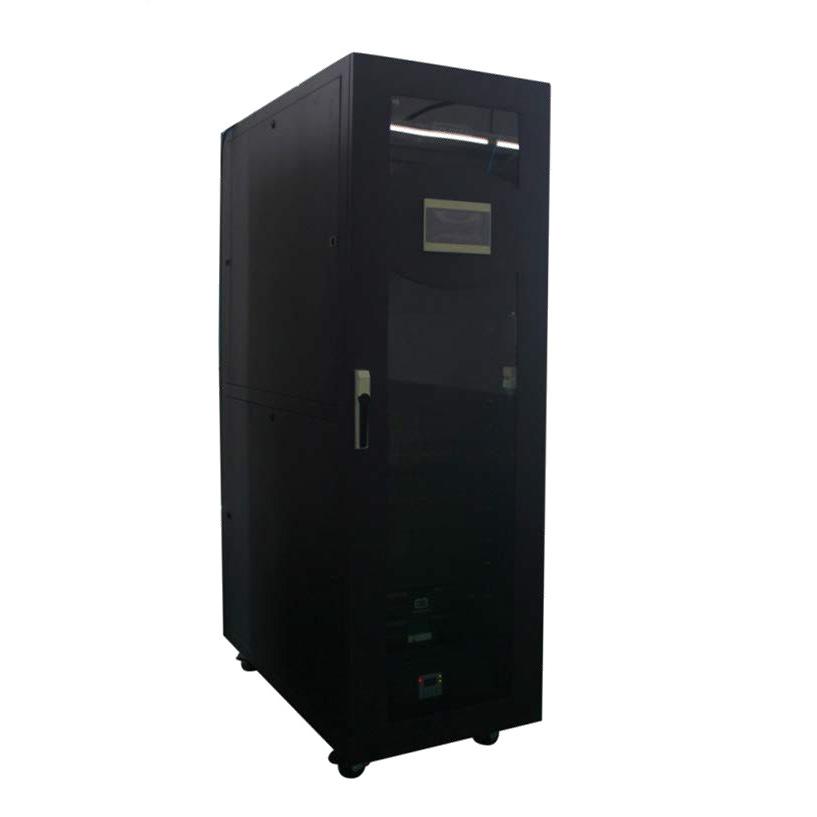

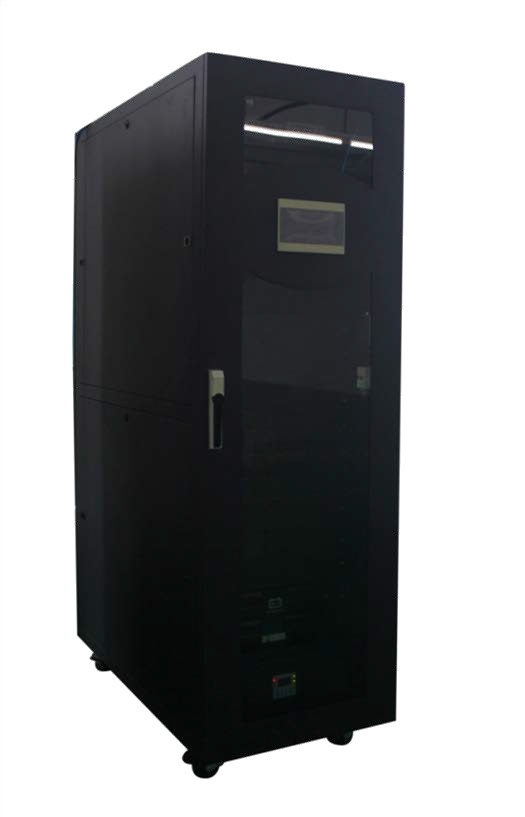

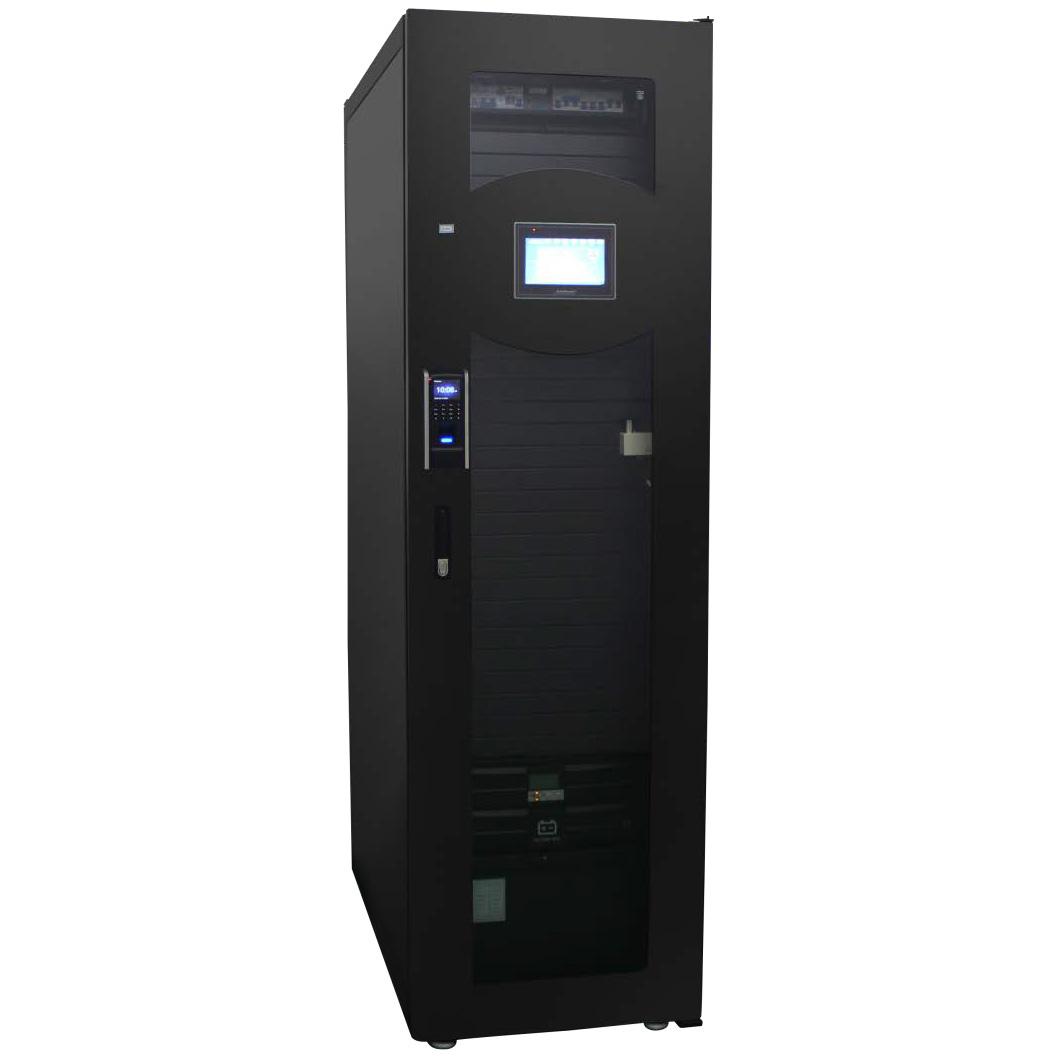

Smart IT Cabin
Everexceed Smart IT мини дата-центр
Високоінтегрована система.

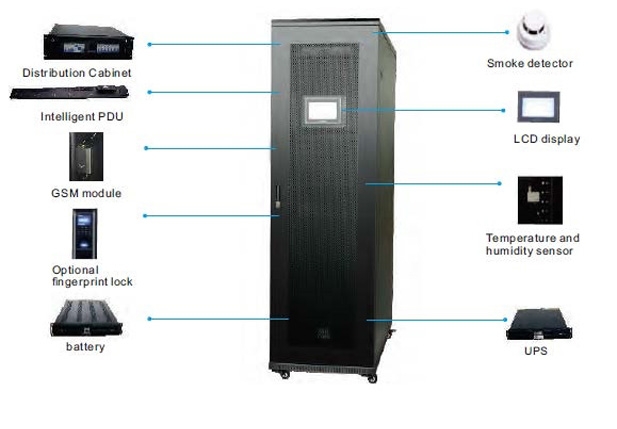

Повністю закритий шафа + Силова частина + Кліматична частина
Рішення Smart IT Cabin від EverExceed грунтується на концепції "шафа як центр обробки даних"
Потужність ДБЖ: 3кВА; 6кВА; 10кВА
Потужність охолодження: 3,5кВт
Розмір стійки: 42U
Основні області застосування: відділення банку, малі підприємства, офіси, заводи, державні установи, лікарні, школи, телеканали, невеликі ЦОД і т.д.
Smart IT Cabin Solution - Альтернатива традиційним рішенням
При побудові центру обробки даних знаходження балансу між потужністю, ефективністю, оптимальним використанням місця і економічністю часом досить складно без певних жертв. Недостатньо ефективно спроектована і розгорнута фізична інфраструктура може привести до недовантаження систем, неефективного використання потужності і більш високих експлуатаційних витрат, не дозволяючи Вам повною мірою насолодитися перевагами власного дата-центру.
Що цікавить потенційних власників ЦОД?
Стикаючись з такого роду питаннями, IT-керівники та власники об'єктів все частіше розглядають інфраструктурні стратегії, альтернативні традиційним підходам. Такі стратегії повинні включати в себе рішення, які:
- Підвищують ефективність використання енергії та простору, продуктивність IT
- Дають відчутну економію по CAPEX і OPEX
- Пропонують гнучкість розміщення і сумісність з існуючою інфраструктурою
- Покращують можливості контролю і управління IT-простором
- Забезпечують функціональну сумісність для простого і швидкого проектування і впровадження
- Підтримують більшу потужність при поліпшеною компактності і фізичної доступності
Це переваги EverExceed Smart IT Cabin Solution, нового сімейства інфраструктурних рішень від EverExceed.

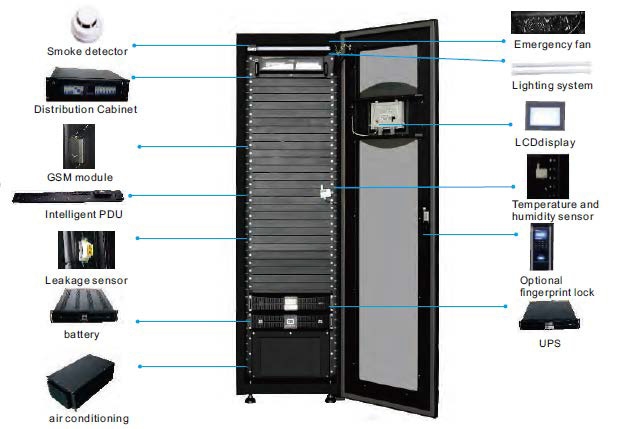

Інтегровані мікро-ЦОД Smart IT Cabin Solution
EverExceed Smart IT Cabin Solution поєднує в собі кращі галузеві практики і передові розробки в області проектування і експлуатації дата-центрів, такі як:
- Віддалений моніторинг і управління всією інфраструктурою
- Високий рівень безпеки від зовнішніх і внутрішніх факторів
- Поділ потоків гарячого і холодного повітря
- Утримання холодного повітря всередині блоку
- Високоефективний ДБЖ з вбудованою або зовнішньої АКБ
- Високоефективне прецизійе охолодження
- Економія місця, малий розмір
- Модульність для гнучкості і простоти розширення
- Багатофункціональність і преміальний рівень виконання
Smart IT Cabin Solution забезпечує ефективність, економічність, функціональну сумісність і контроль для реалізації інфраструктурної стратегії, яка перевершує будь-яку з коли-небудь вами випробуваних.

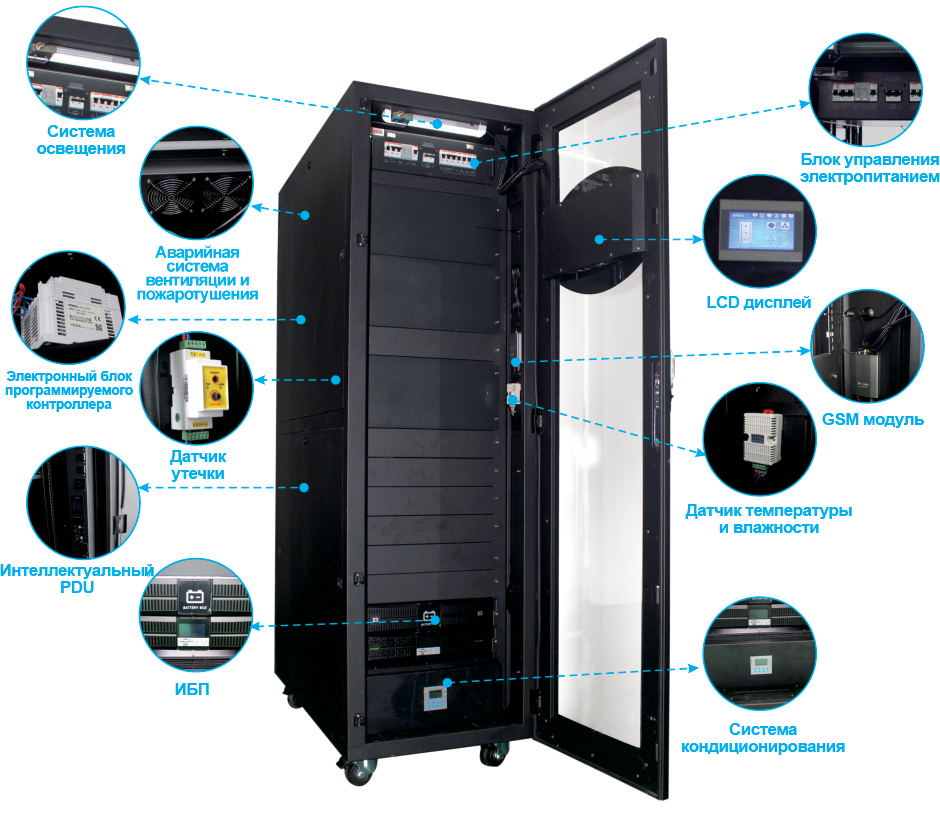

Інтелектуальна, інтегрована інфраструктура, готова розмістити ІТ-обладнання в одній стійці.
Преимущества шкафа Smart IT Cabin
- 2,0 мм пофарбований оцинкований лист, подвійний шар металу
- Спеціальний вбудований теплоізоляційний матеріал
- Подвійна ізоляція корпусу, що сприяє більшій теплової ізоляції для досягнення ефекту енергозбереження.

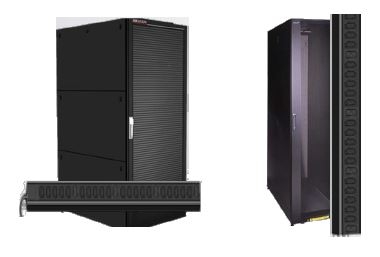

Інші бренди
- 1 - 1,5 мм металевий лист
- Один шар
- Слабка термоізоляція
ДБЖ, вбудований в Smart IT Cabin:
ДБЖ для монтажу в стійку:
- Online ДБЖ INVT серії HR11 (коефіцієнт потужності: 0,9 - 1)
- Потужність:1-10 кВА(опційно)
VRLA АКБ:
- 8-16 батарей вбудовані в 2U блоку батарей
- Застосовуються високоякісні акумулятори з тривалим терміном служби від EverExceed
Можливе застосування ДБЖ з потужним ЗП і зовнішній АКБ великої ємності для збільшення часу автономної роботи.
Моделі ДБЖ 6 - 10 кВА мають:
- Вбудована АКБ - 192В/9Aг
- Компактний розмір - 4U
- Високоефективний трирівневий інвертор
- cos φ = 1
- ККД в режимі online = 95%
- Функція самотестування "Self aging"

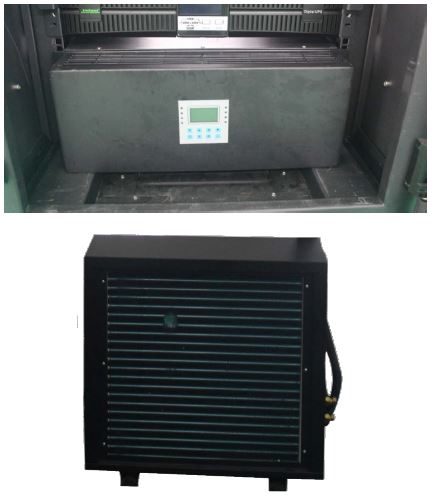

Система кондиціювання мікро-ЦОД Smart IT Cabin:
- Розділені гарячий і холодний потоки для забезпечення охолодження в разі потреби, економія енергії більш ніж на 40%;
- Холодильні агрегати вбудовані внизу шафи, це прибирає ризик утворення конденсату;
- Пов'язана з системою моніторингу, інтелектуально регулює температуру і відстежує позаштатні ситуації, про що відразу ж інформує;
- Вбудований високошвидкісний вентилятор холодного повітря, з відмінним ефектом охолодження, максимального охолодження 3500 Вт (гнучке регулювання залежно від навантаження);
- Інтелектуальний автоматичний запуск;
- Оснащений системою аварійної вентиляції.
Також можна вибрати стандартний шафа без модулів кондиціонування повітря:
стійкова шафа + система розподілу живлення + ДБЖ + система моніторингу.

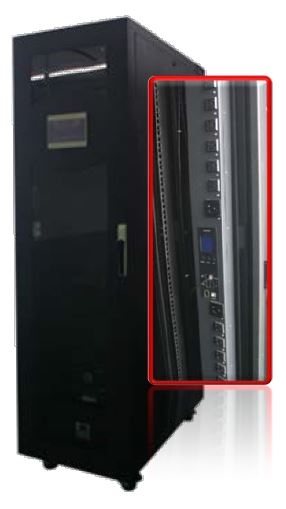

PDU (Power Distribution Unit)
EverExceed | Інші бренди | |
---|---|---|
Захист від витоків | Висока | Аналогічно системам домашнього типу |
Захист навантаження | Висока | Аналогічно системам домашнього типу |
Частота включення | Низька, інтелектуальний PDU не вимагає безпосереднього включення і виключення, управляється через віддалену систему розподілу живлення | Висока. Звичайний БРЖ вимагає ручного і частого включення/вимикання штекерів розеток, що призводить до передчасного пошкодження роз'єму та значного зниження показників безпеки. |
Місткість | велика | мала |
Нагрівання | низьке | високе |
Функція управління | Проста, гнучка | Відсутність інтелектуального управління |
Безпека | Висока надійність інтелектуального PDU дозволяє визначати струм, напругу кожної лінії і сигналізувати в разі виходу за межі норми. | Низька безпека, без захисту і сигналізації. |
EverExceed
Інші бренди із звичайним PDU
Також можна вибрати стандартний шафа без модулів кондиціонування повітря:
стійкова шафа + система розподілу живлення + ДБЖ + система моніторингу.

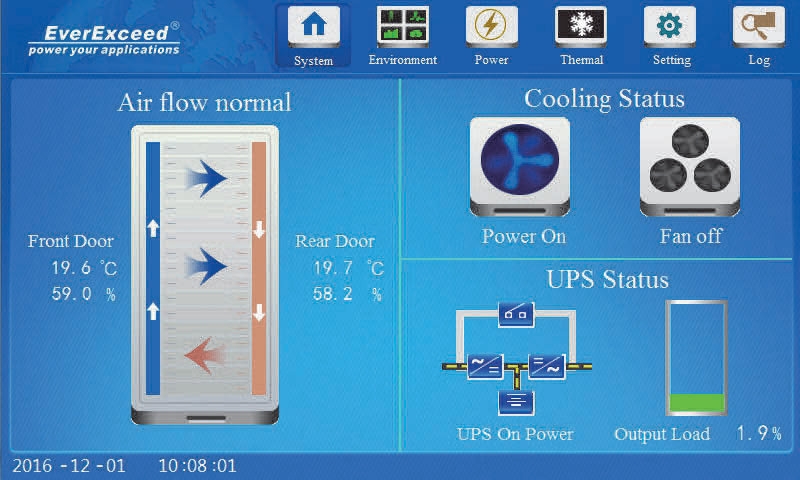

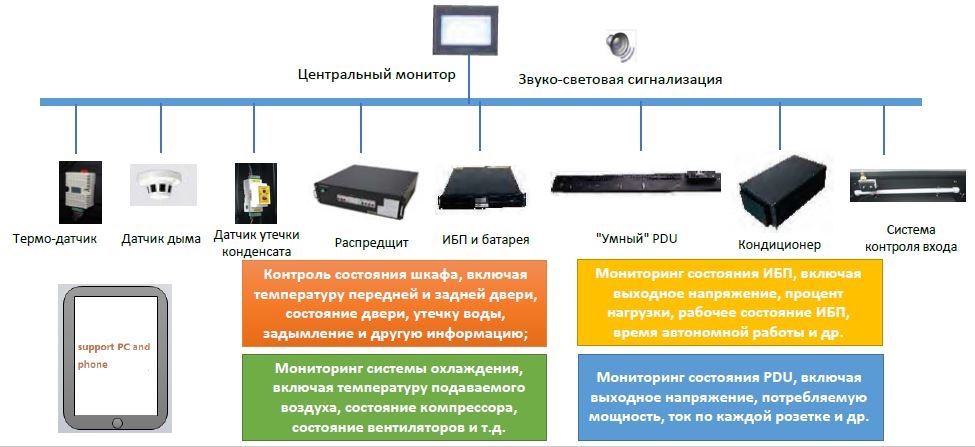

Система моніторингу IT Cabin Solution:
Інтелектуальний моніторинг в режимі реального часу:
- Загальний стан функціонування системи
- Визначення умов середовища в режимі реального часу
- Статус розподілу електроенергії
- Температуру
- Системні налаштування
- Журнал подій

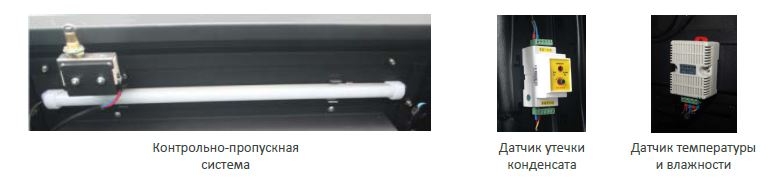

- Контроль стану шафи, в тому числі температури передньої і задньої двері, стан двері, витоку води, задимлення та іншої інформації;
- Моніторинг стану ДБЖ, включаючи вихідну напругу, відсоток навантаження, робочий стан ДБЖ, час резервного живлення та інших параметрів
- Моніторинг охолоджуючих систем, в тому числі температури повітря кондиціонера, стану компресора, стану вентилятора, стану аварійного вентилятора.
- Моніторинг стану БРЖ, в тому числі вихідної напруги, потужності, сили струму по окремих лініях і інших параметрів
- Система моніторингу з використанням процесора A8 (використовується в техніці Apple), швидкий час відгуку.

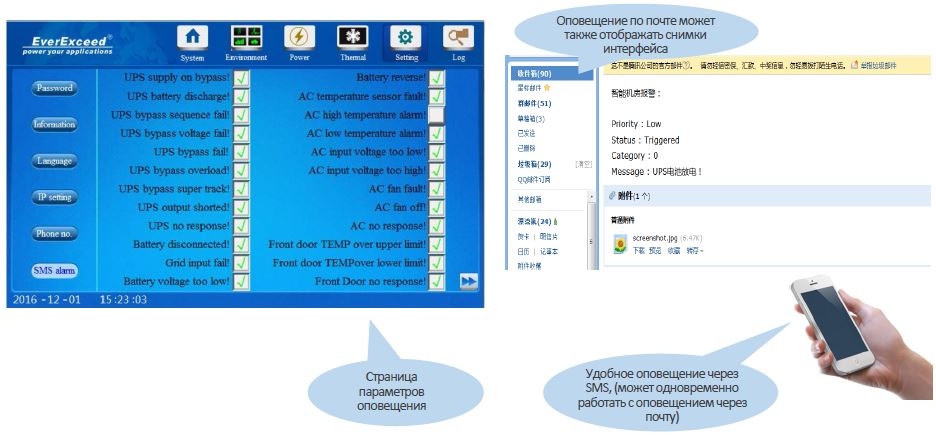

Система віддаленого моніторингу:
- Вбудований GSM для оповіщення через SMS;
- Інтелектуальне SMS повідомлення для детального інформування, гнучкі настройки;
- Підтримка функції оповіщення через пошту, відправка скріншотів інтерфейсу для чіткого інформування користувача про стан роботи системи.
- Просте управління: ключ для легкого підключення віддаленого пристрою (не обмежується лише локальною мережею);
- Унікальний механізм управління: одиночні і групові функції управління для полегшення взаємодії на різних рівнях і з різними правами доступу, просто і зручно;
- Високий рівень безпеки: такий же рівень шифрування, як у банківській системи безпеки, SSL VPN канал з 128-бітовим шифруванням надає більшу безпеку користувачам;
- Широкі можливості віддаленого обслуговування: не тільки віддалений моніторинг, але і віддалене управління, а також онлайн-оновлення системного програмного забезпечення;
- Підтримка Android і iOS.
Система протипожежного захисту
Функція автоматичного пожежогасіння
Мета: запобігти початкове загоряння і поширення пожежі
Особливості
1. Швидке гасіння пожежі, висока ефективність, повне гасіння загоряння
2. Нетоксичні, без шкоди, не руйнує озоновий шар, не забруднює навколишнє середовище
3. Обладнання для пожежогасіння не вимагає технічного обслуговування
Типи систем кондиціонування
Доступно
3 види систем
в залежності від різних типів
кондиціонування і вентиляції

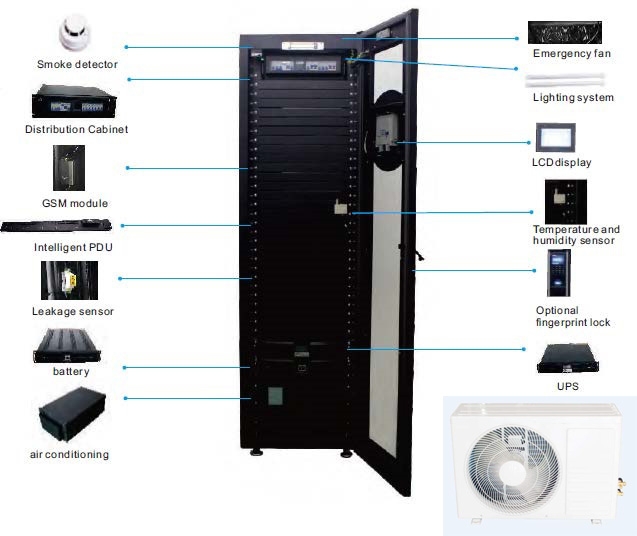

Стандартна модель із зовнішнім кондиціонерним блоком
Модель з вбудованим компресором
Модель з сітчастою дверима для природної вентиляції
Цінність для користувача
Економічна
- Не потребує професійної підготовки приміщення, цілком достатньо цементної підлоги;
- Інтегрується в кімнату, займає малу площу;
- Тільки внутрішнє охолодження, знижується надмірне споживання енергії;
- Економія енергії: коефіцієнт енергоефективності (PUE) однієї шафи сягає до 1,5.
Безпека
- Повністю закрите середовище всередині шафи: охолодження, осушення, захист від пилу;
- Високопродуктивний ДБЖ, що монтується в стійку, гарантована робота від батарей резервного живлення;
- Легка і швидка установка серверного та мережевого обладнання, проста і безпечна експлуатація;
Ефективність
- Високий ступінь інтеграції, швидке розгортання, ефективна установка
- Plug and play - підключи і працюй; простота підключення в паралель і розширення
Інтелектуальність
- Повний моніторинг в режимі реального часу; 24х7 годин без постійного нагляду оператора;
- Завчасне повідомлення.
Параметр | Характеристика | ||
---|---|---|---|
SC 3000 | SC 6000 | SC 10000 | |
Размер (Д*Ш*В, мм) | 600×1200×2000 | ||
Мощность (кВА) | 3 | 6 | 10 |
Доступная высота для установки ИТ-оборудования (1U = 44.45 мм) | 28U | 28U | 28U |
Глубина установки оборудования | 1023 мм | ||
Площадь пола для полноценного обслуживания | 2м2 | ||
Цвет | Черный RAL7021 | ||
Дисплей | Сенсорный дисплей 7“ LCD | ||
Поддержка языков | Английский, китайский и другие языки (опционально) | ||
Класс IP | IP 5X | ||
Внутреннее освещение | 88 lux/1M | ||
Максимальная холодопроизводительность (кВт) | 3,5 (может быть гибко настроена в промежутке 900 - 3500 Вт в соответствии с текущей потребностью в охлаждении) | ||
Класс системы молниезащиты | Класс C, 20KA | ||
Поддержка ручного байпаса для обслуживания | Есть | ||
Время резервной работы | От 5 минут до 8 часов полного резервирования работы системы путём подключения дополнительных внутренних и внешних батарей | ||
Стандартное напряжение (VAC) | Одна фаза, 220 В или 110 В (опционально) | ||
Частота | 50 Гц / 60 Гц ± 3 Гц | ||
Количество доступных розеток | 24шт (6 шт. 16A, и 18 шт. 10A) | ||
Интеллектуальное управление устройствами (ИБП, PDU, прецизионное кондиционирование) | Поддерживается, стандартно | ||
Управление температурой и влажностью | Поддерживается, стандартно | ||
Контроль утечки воды | Поддерживается, стандартно | ||
Управление в отключённом состоянии | Поддерживается, стандартно | ||
SMS-оповещение | Поддерживается (опционально) | ||
Тип исполнения | Закрытый шкаф |
Инструкции по эксплуатации |
→ EverExceed Smart IT Cabin Solution User Manual-V3_2.pdf (2.06 MiB) |
→ EverExceed Smart IT Cabin Solution User Manual (With fingerprint lock)-V3_4.pdf (2.52 MiB) |
Каталоги и технические спецификации |
→ EverExceed Smart IT Cabin Solution v3_3_RU.pdf (2.58 MiB) |
