On-Line Серія NetPRO 33 RM 25-600kVA (25X/30X) Modular 3ф / 3ф

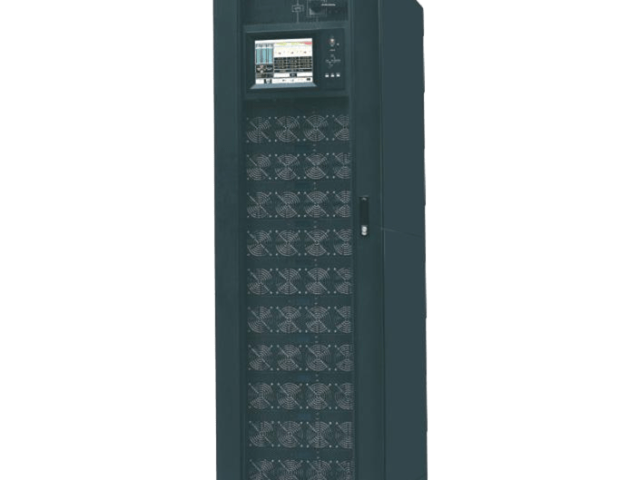

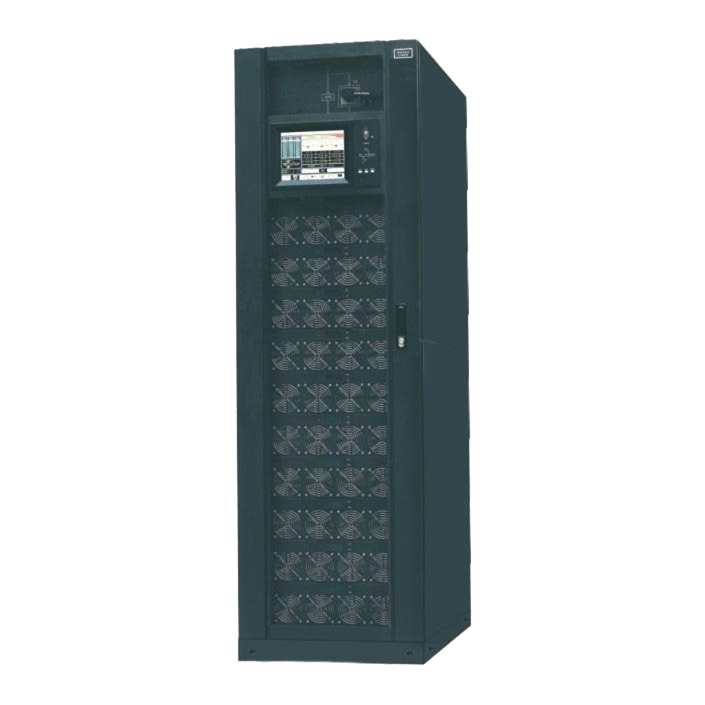

NetPRO 33 RM 150-600 кВА

Найкраще рішенням в сфері забезпечення безперебійного живлення для великих центрів обробки даних, промислових підприємств, офісів великих компаній, а також для чутливого електронного обладнання.

ДБЖ мають 3-ф вхід і 3-ф вихід, коефіцієнт потужності 0.9 - 1.0, високий ККД 95-99% в широкому діапазоні навантаження.

Всі ДБЖ даної серії мають сучасну систему моніторингу всіх компонентів, стійку до відмовлень компоновку, потужні інтелектуальні програмовані зарядні пристрої та розраховані на підключення комплектів АКБ, як для роботи в парі з генератором напруги, так і для тривалого резервування різного навантаження.

Опціонально доступні змінні пилові фільтри, пристрої захисту безперервного живлення від зворотних струмів індуктивного навантаження Energy Absorbing Unit, програмовані сухі контакти, і інші опції для промислового застосування.

Гарантія - 36 місяців

Модульні ДБЖ серії RM мають компактні габарити, займаючи площу менше 2 м² при максимальній потужності до 900 кВА. Завдяки неперевершеній надійності і високим експлуатаційним характеристикам, даний модельний ряд дуже популярний на ринках багатьох країн.

ДБЖ серії RM вважаються найкращим рішенням у сфері забезпечення безперебійного живлення для великих центрів обробки даних, а також для чутливого електронного обладнання.

Ознайомтесь з розширеною інформацією в статті про особливості модульних ИБП подвійного перетворення. Дисплей для кожного модуля, зручний інтерфейс, ізольований потік холодного повітря для кожного силового модуля, унікальна конструкція для забезпечення високої надійності, масштабованість і висока питома потужність ДБЖ, комплексне управління процесом моніторингу, електронний журнал реєстрації робочих параметрів, інтелектуальний "сплячий режим", самотестування, програмовані сухі контакти.

Особливості:

Широкий діапазон вхідної напруги 228-478В.
Подвійне перетворення True On-Line.
Висока перевантажувальна здатність.
Потужний інтелектуальний 5-ти ступеневий зарядний пристрій.
Промисловий 3-рівневий інвертор, THDu <1%.
Відсутність спотворень вхідного струму, THDi <3%.
Висока стабільність вихідної напруги - 1,5%.
Підтримка індуктивного навантаження, дод. опції для промисловості (Energy Absorbing Unit, пилові фільтри).
Резервована система охолодження з повною самодіагностикою.
Інформативний LCD дисплей, повний журнал подій.
Система самотестування і моніторингу компонентів, емуляції навантаження - Self Aging.
USB / RS232 / SNMP, програмовані "сухі контакти".
Опційно: змінні пилові фільтри, пристрої захисту безперервного живлення від зворотних струмів індуктивного навантаження Energy Absorbing Unit, і інші опції для промислового застосування.

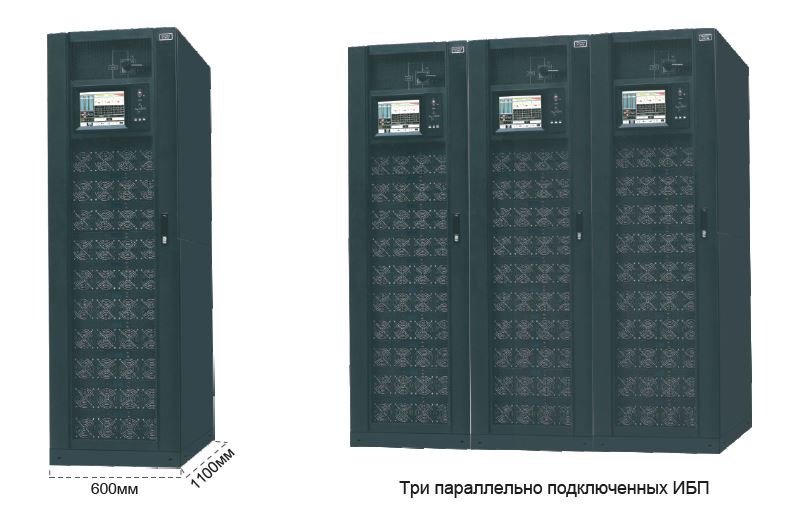

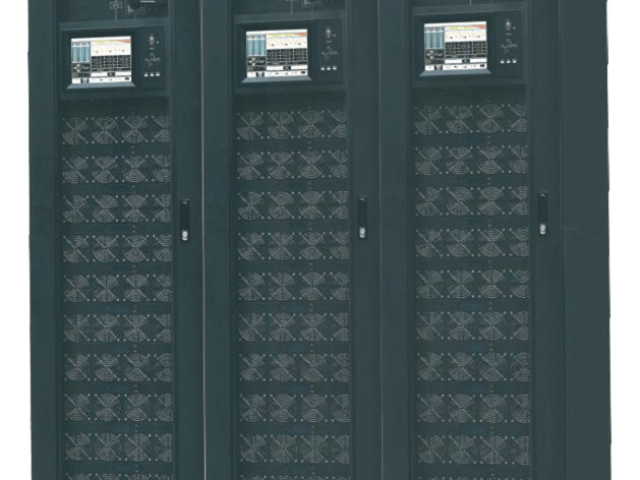

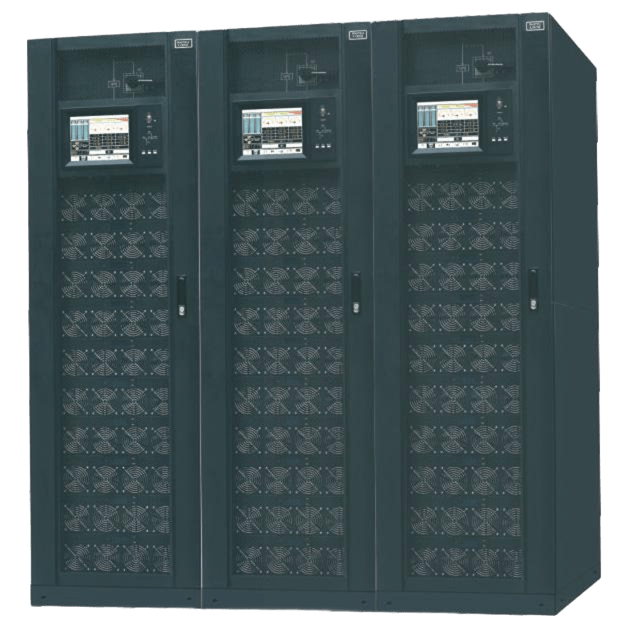

Три параллельно подключенных ИБП NetPRO

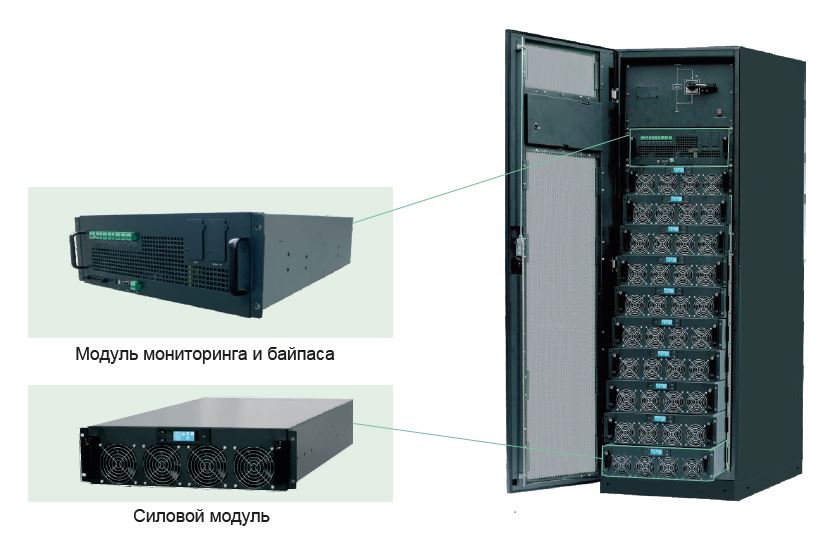

Модуль мониторинга и байпаса, Силовой модуль NetPRO

NetPRO 33	RM600/30X	RM300/30X	RM180/30X	RM500/25X	RM250/25X	RM150/25X
Номінальна потужність	600 кВА	300 кВА	180 кВА	500 кВА	250 кВА	150 кВА
Номінальна потужність силового модуля	30 кВА /27 кВт			25 кВА /25 кВт
ОСНОВНИЙ ВХІД ДБЖ
Подвійний ввод	Опційно
Кількість фаз	3 Фази + Нейтраль + Земля
Діапазон напруг на вводі	~304... 478 В (лінійне), повне навантаження; ~228... 304 В (лінійне), навантаження лінійно зменшується в залежності від мінімальної фазної напруги
Номінальна частота	50/60Гц
Діапазон номінальної частоти	40... 70 Гц
Коефіцієнт потужності на вході	>0.99
Коефіцієнт спотворень вхідного струму THDi	<3% (лінійне навантаження 100%)
ВХІД БАЙПАСА (за замовчуванням - живлення від основного входу)
Номінальна напруга	~380/400/415 В (лінійне)
Номінальна частота	50/60Гц
Діапазон напруг на вводі	Регулюється, -40... +25%
Диапазон частоти в режимі байпас	Регулюється, ±1 Гц, ±3 Гц, ±5 Гц
Перевантаження в режимі байпас	110% при тривалій роботі; 125% протягом 5 хв.; 150% протягом 1 хв.; >400% протягом 1 с
Вихід ДБЖ
Номінальна напруга	~380/400/415 В (лінійне)
Точність вихідної напруги	1% при рівномірному навантаженні; 1,5% при нерівномірному навантаженні
Номінальна частота	50/60 Гц
Стабільність частоти	0,10%
Коефіцієнт потужності на виході	0,9			1
Коефіцієнт спотворень вихідної напруги THDu	<1% , лінійне навантаження; <5,5%, нелінійне навантаження
Хрест-фактор	3:1
Перевантажувальна здатність	110% протягом 1 години; 125% протягом 10 хв.; 150% протягом 1 хв.; >150% протягом 200 мс
АКУМУЛЯТОР
Номінальна напруга батарей	±240В
Кількість акумуляторів	40 шт. (налаштовується: парне число в діапазоні 32... 44)
Відхилення напруги зарядного пристрою	±1%
Потужність зарядного пристрою	макс=20% від вихідної потужності
Холодний старт від батарей	Є
Коефіцієнт корисної дії
Робота від мережі	95,5%
Режим ЕСО	99%
Робота від АКБ	95%
Система
Дисплей	Кольоровий сенсорний екран з діагоналлю 10,4”: LED + LCD + клавіатура
Клас захисту від зовнішніх впливів (IP)	IP 20
ІНТЕРФЕЙСИ	RS232, RS485, сухі контакти, що програмуються, USB
ОПЦІЇ	Плата SNMP, Паралельне підключення, захист від імпульсної перенапруги, LBS, протипиловий фільтр, сухі контакти, що програмуються
Температура	Експлуатація: 0... 40 °C, Зберігання: -40... 70 °C
Відносна вологість	0... 95% без конденсації. Висота над рівнем моря <1000 м У діапазоні 1000... 2000 м зменшення номінальної потужності на 1% при збільшенні висоти на кожні 100 м
Рівень шуму (на відстані 1 м)	72 дБ при навантаженні 100%, 65 дБ при навантаженні 45%	65 дБ при навантаженні 100%, 62 дБ при навантаженні 45%		72 дБ при навантаженні 100%, 65 дБ при навантаженні 45%	65 дБ при навантаженні 100%, 62 дБ при навантаженні 45%
Стандарти	Безпека: IEC / EN 62040-1-1 Електромагнітна сумісність: IEC / EN 62040-2 Експлуатаційні характеристики: IEC / EN 62040-3
РОЗМІРИ, ВАГА
Маса (кг), Шафа	660	220	165	660	220	165
Маса (кг), Силовий модуль	34			33
ШГВ (мм), Шафа	200010502000	60011002000	60011001600	200010502000	60011002000	60011001600
ШГВ (мм), Силовий модуль	460790134
