On-Line ДБЖ COVER BM 33 300-800kVA 3ф / 3ф

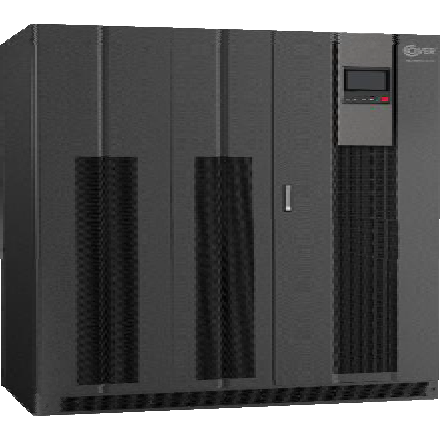

COVER BM 33 300-800 кВА

Відмовостійкі сучасні джерела безперебійного живлення модульної компоновки для широкої сфери застосування. Всі серії ДБЖ COVER BM 33 успішно застосовуються в дата-центрах, а також для захисту різного промислового, медичного, телекомунікаційного обладнання, або в якості централізованих ДБЖ для офісів і котеджних господарств.

Серія COVER MZ 33 300-800 кВА - це ДБЖ подвійного перетворення підлогового виконання, на основі силових модулів 20 або 30 кВА. ДБЖ мають 3-ф вхід і 3-ф вихід, найбільш високий в своєму класі коефіцієнт потужності 1.0, а також ККД - 96%.

Всі ДБЖ даної серії мають потужні програмовані зарядні пристрої та розраховані на підключення як внутрішніх (модель 30 кВа), так і зовнішніх АКБ. ДБЖ COVER MZ 33 20-160 кВА використовується як для роботи з автономними електростанціями, так і для створення систем гарантованого електроживлення з тривалим часом резервування.

Гарантія - 24 місяці

Особливості:

Технологія подвійного перетворення (Double Conversion) забезпечує ідеальну стабільність вихідної напруги.
Сучасний випрямляч IGBT з системою "плавного пуску" ‐ забезпечує найнижчий коефіцієнт спотворень вхідного струму THDi та високий вхідний коефіцієнт потужності, а також чудову сумісність ДБЖ з автономною електростанцією (дизель‐генератором).
Автоматичний байпас забезпечує повну безперебійність подочі вихідної напруги, навіть у позаштатних ситуаціях.
Сервісний байпас з можливістю підключення окремого входу дозволяє виконувати обслуговування ДБЖ з гарантованим живленням (наприклад від генератора).
Інтерфейси:
USB, Intelligent slot ‐ з підтримкою широких можливостей для моніторингу та управління ДБЖ
Інтерфейс "Сухі контакти" ‐ сумісний з сучасними диспетчерськими пультами
SNMP ‐ сучасний інтерфейс управління (картки ‐ опціонально), з підтримкою всіх сучасних ОС та систем управління мережами.
Інтерфейс Remote emergency power off (REPO) ‐ віддаленого аварійного відключення, дозволяє віддалено виключити ДБЖ у екстреній ситуації.
Інтерфейс Emergency power off (EPO) ‐ для швидкого аварійного відключення ДБЖ на місці установки.
Інформативний графічний LCD дисплей ‐ відображає детальну інформацію про стан вхідної і вихідної мережі та компонентів ДБЖ.
Мінімальний розмір ‐ економія місця на об'єкті.
Високий ККД (>97%) ‐ зменшує тепловиділення і вартість експлуатації.
Режим ECO‐Mode ‐ активує додаткову економію електроенергії за умови стабільної електромережі.
Наявність 2‐х вводів ‐ дозволяє вибрати більш надійну мережу (наприклад дизель‐генератор) для роботи навантаження при технічному обслуговуванні ДБЖ.
Система повної мікропроцесорної діагностики і управління всіма компонентами (2x32біт DSP‐ процесори) ‐ автоматичний контроль і налаштування всіх компонентів ДБЖ без участі користувача, самодіагностика всіх компонентів і сервісне сповіщення при необхідності заміни.
Високий вхідний коефіцієнт потужності 0,99 ‐ зменшує навантаження на вхідну мережу, що особливо актуально при використанні ДБЖ з автономною електростанцією (дизель‐генератором).
Високий вихідний коефіцієнт потужності 1,0 ‐ дозволяє максимально ефективно використовувати ДБЖ з будь‐яким типом навантаження, гарантує запас потужності ДБЖ для надійної роботи.
Широкий діапазон вхідної напруги і частоти ‐ мінімізує використання батарей, гарантує найкращу роботу ДБЖ з автономною електростанцією (дизель‐генератором).
Система Advanced battery management ‐ гарантує максимальний термін служби батарей, та захист від саморозряду на власні потреби ДБЖ при довготривалій відсутності вхідної напруги.
Висока якість вихідної напруги ‐ гарантується сучасним 3‐рівневим IGBT ‐ інвертором з високочастотною технологією PWM, вихідна напруга має високу стабільність форми і амплітуди незалежно від типу навантаження.
Сучасне програмне забезпечення ‐ гарантує користувачу повний контроль над параметрами ДБЖ і навантаженням.
Налаштовувані заводські установки ‐ надають змогу користувачу налаштувати номінальну напругу, частоту, кількість батарей, та інші параметри роботи.
Різні режими паралельної роботи ДБЖ:
− Паралельна робота ДБЖ для нарощування потужності і резервування
− Режим "Hot Standby" ‐ перший ДБЖ під навантаженням, а другий ‐ у режимі очікування з миттєвим підключенням при необхідності.

Сфера застосування:

Великі комп'ютерні мережі
Дата-центри
Промислове обладнання
Лабораторне обладнання
Телекомунікації
Системи автоматизації
Офісні центри
Центри обробки даних
Телерадіокомпанії
Торгові центри, супермаркети
Банки і фінансові установи
Медичні заклади
Котеджні "городки"

Модель	BM
Потужність	300 кВА / 300 кВт	400 кВА / 400 кВт	500 кВА / 500 кВт	600 кВА / 600 кВт	800 кВА / 800 кВт
Фазність	3:3
Вхід
Напруга	380 / 400 / 415 В
Діапазон напруги	‐40% ÷ +25%
Частота	50 / 60 Гц
Діапазон частоти	‐10% ÷ +10%
Коефіцієнт THDi	<3%
Вхідний коефіцієнт потужності	≥0,99
Вихід
Напруга	380 / 400 / 415 В
Коефіцієнт потужності	1,0
Стабільність напруги статична / динамічна	±1% / ±3%
Номінальна частота	50 / 60 ± 0,1 Гц
Перевантажувальна здатність інвертора	130% ‐ 10 хв., 150% ‐ 60 с, >150% ‐ 200 мс
ККД у режимі подвійного перетворення	97%
ККД в режимі Eco Mode	99%
Батареї
Кількість батарей у гілці	32 – 44 шт. батарей 12В
Максимальний зарядний струм	20 – 100 A
Час заряду батарей	3 ‐ 8 годин до ємності 90% (налаштовуваний)
Мікропроцесорний контроль заряду і розряду	Згідно стандарту DIN 41773 з автоматичним закінченням заряду і розряду відповідно до параметрів напруги і струму, з контролем часу виконання процесу
Розмір і вага
Розмір і вага ДБЖ [мм] (Ш x Г x В)	1400 мм x 800 мм x 1800 мм		1600 мм x 900 мм x 1800 мм		1600 мм x 900 мм x 1800 мм
Розмір і вага ДБЖ [мм] (Ш x Г x В)	950 кг	1000 кг	1200 кг	1300 кг	1 800 кг
Інтерфейси
Інтерфейси для користувача	LCD дисплей + індикатори LED, звукове попередження
Інтерфейси передачі даних	RS232, RS485, MODBUS, USB, Dry Contact ("Сухі контакти"), SNMP, REPO, Parallel slots (інтерфейс паралельного підключення), інтерфейс для дизель‐генератора
Навколишнє середовище
Рівень шуму на відстані 1м	<70 dB навантаження 100%, <65 dB @ навантаження 50%
Температура експлуатації ДБЖ	0°C ÷ 40°C
Рекомендована температура експлуатації ДБЖ	15°C ÷ 25°C
Температура зберігання ДБЖ	‐20°C ÷ 40°C
Відносна вологість	0 ÷ 95% (буз конденсації)
Відповідність стандартам
Міжнародні стандарти	EN 62040‐2:2005, EN 62040‐2:2006
Стандарти безпеки електрообладнання	IEC62040‐1‐1, CE, 62040‐3 :2001
Опції
‐ Зовнішній сервісний байпас, ‐ Сенсор температурної компенсації, ‐ SNMP‐картка	‐ Фірмові батарейні кабінети, ‐ Картки паралельної роботи батарей,

Каталоги и технические спецификации
→ Каталог ДБЖ Cover BM_KK_UA.pdf (566.52 KiB)
Сертифікати та заключення
→ COVER сертификаты ISO.pdf (1.97 MiB)
→ Сертификат_Декл COVER ДСТУ.pdf (1.5 MiB)
