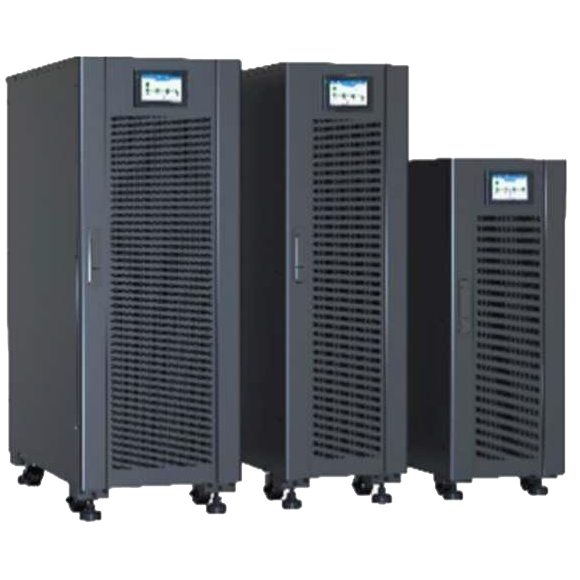

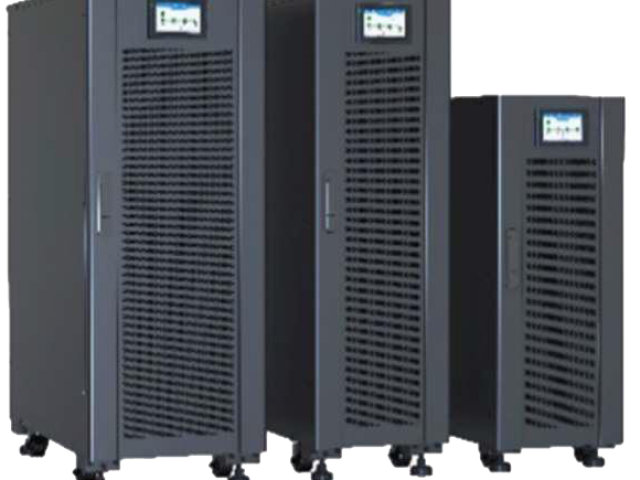

On-Line ДБЖ COVER Frame 60-200kVA 3ф/3ф

ВИСОКА НАДІЙНІСТЬ ДБЖ COVER Frame 60-200kVA

Повний цифровий режим управління — удосконалена двоядерна технологія цифрового керування DSP і подвійний контур керування DSP використовуються для випрямляча та інвертора для ефективного покращення ККД та надійності системи.

Інтелектуальний контроль швидкості вентилятора — швидкість вентилятора інтелектуально змінюється залежно від температури. У поєднанні з удосконаленою конструкцією охолодження це зменшує шумовий вплив усього пристрою на навколишнє середовище та подовжує термін служби вентилятора. 50% навантаження доступне у разі відмови одного вентилятора та 30% навантаження у випадку відмови двох вентиляторів, з високою відмовостійкістю.

Ідеальний програмний і апаратний захист — інвертор має захист від перенапруги на вході змінного струму, перевантаження, короткого замикання, захист від перегріву, захист від хвильового обмеження струму IGBT, захист від зниженої напруги акумулятора і захист від перезаряду акумулятора та інший багатофункціональний захист, а також потужну функцію самодіагностики, що значно забезпечує стабільність і надійність роботи системи.

Оптимізація процесів — використовується 3-рівневий захист від конденсату, тому ДБЖ може працювати в умовах високої вологості тривалий час.

Резервне паралельне з'єднання — досконала цифрова технологія паралельної роботи забезпечує підвищену надійність при роботі декількох ДБЖ у паралель.

ВИСОКА ЗРУЧНІСТЬ ВИКОРИСТАННЯ ДБЖ

5-дюймовий LCD + LED дисплей — 5-дюймовий кольоровий сенсорний екран: блок моніторингу ДБЖ розташований на 5-дюймовому кольоровому сенсорному екрані пристрою. За допомогою блоку моніторингу та індикації можна керувати роботою ДБЖ, налаштовувати параметри, перевіряти стан роботи, перевіряти сигнали сповіщення та виконувати інші функції.

Світлодіодний дисплей. Є три світлодіодні індикатори стану: зелене світло постійно горить, червоне світло постійно горить і червоне світло блимає, що відповідає режиму живлення, несправності ДБЖ, сигналу несправності ДБЖ.

Потужне програмне забезпечення:

1. Можна переглядати робочий стан і інформацію про параметри системи;

2. Налаштування параметрів (режиму роботи, зв'язку, сухого контакту, входу, виходу, налаштування батареї та інших параметрів);

3. Калібрування параметрів (напруга інвертора, вихідна напруга, компонент постійного струму, напруга акумулятора, напруга шини тощо);

4. Налаштування інших функцій (вимкнення звуку, час відключення автоматичного розряду акумулятора, автоматичне ввімкнення/вимкнення тощо);

5. Завантаження історії, пошук інформації про несправності та оновлення он-лайн.

Компактний дизайн — використовуючи технологію повного цифрового керування, досконалу конструкцію модулів живлення, компактну внутрішню компоновку, конструкторам вдалося значно зменшити розміри ДБЖ, зменшити займану площу та підвищити ККД у всіх режимах роботи.

ВИСОКІ ТЕХНІЧНІ МОЖЛИВОСТІ ДБЖ COVER Frame:

Надширокий вхідний діапазон — Діапазон вхідної напруги: 138~485 В змінного струму (лінійне зниження потужності при 138~304 В змінного струму відповідає 40%~100% навантаження, без зниження потужності - 304~485 В змінного струму), діапазон вхідної частоти: 40~70 Гц, 50/60 Гц. Система синхронізації, яка адаптивно підлаштовується під стан мережі, підходить для мереж низької якості, значно скорочує час розряду батареї, подовжує термін служби батареї та більше підходить для роботи генератора малої потужності.

Подвійний вхід — Дизайн подвійного входу, підтримка незалежного входу байпасу, підвищення доступності байпасу.

Високий коефіцієнт потужності — Коефіцієнт вихідної потужності 1,0, що на 11% перевищує пропускну здатність традиційних пристроїв з PF=0,9.

Регульована кількість елементів АКБ — Підтримка 30~44 шт. 12-вольтових АКБ послідовно, які можна гнучко налаштувати. Це дозволяє побудувати оптимальну систему за рівнем "надійність - ціна рішення", використовуючи наявні на складі моделі АКБ. ДБЖ коректно працює і з літієвими акумуляторами.

Функція холодного старту — У разі відсутності мережі ДБЖ можна запустити безпосередньо від батареї для задоволення потреб аварійного живлення.

Нульовий час перемикання — Система подвійного перетворення з постійним контролем мережі: коли мережа нестабільна, час для перемикання на ДБЖ дорівнює нулю, що ефективно забезпечує безпеку та надійність роботи навантаження.

Затримка запуску після відновлення живлення — Затримка часу перезапуску після відновлення електроенергії налаштовується, що дає можливість зменшити вплив на електромережу або генератор.

Режим перетворення частоти — Підтримка режиму перетворення частоти 50 Гц вхід/60 Гц вихід і 60 Гц вхід/50 Гц вихід для задоволення потреб користувачів, які мають обладнання різних стандартів (наприклад американське).

ВЕЛИКИЙ ВИБІР АКСЕСУАРІВ

Стандартно: RS232, USB, RS485, RJ45, вхідні і вихідні сухі контакти, паралельний інтерфейс, інтерфейс LBS, EPO та інтерфейс температурної компенсації заряду акумуляторів.

Додатково: карта SNMP, карта WIFI, карта GPRS, кабель паралельного підключення, кабель LBS, датчик температури батареї, детектор середовища EMD і SMS-сигналізація.

ВИСОКА ІНТЕЛЕКТУАЛЬНІСТЬ

Розумне управління — ДБЖ підтримує різні комунікаційні інтерфейси, такі як RS232, USB, RS485, RJ45, SNMP-карта, WIFI-карта, GPRS-карта та 4G-карта для моніторингу стану роботи ДБЖ локально або через мережу. Після налаштування карти WIFI, карти GPRS і карти 4G можна контролювати ДБЖ за допомогою мобільного додатка в режимі реального часу.

Управління батареєю — Інтелектуальне керування акумулятором, автоматичне керування плаваючим зарядом і контроль відключення зарядного пристрою здатні підвищити ефективність роботи зарядного пристрою та збільшити термін служби акумулятора. Регулярне самотестування акумулятора можна проводити за допомогою моніторингу.

ЕНЕРГОЗБЕРЕЖЕННЯ ТА ОХОРОНА ДОВКІЛЛЯ

Активна корекція коефіцієнта потужності — Використовуючи технологію активної корекції коефіцієнта потужності з цифровим керуванням (PFC), коефіцієнт вхідної потужності становить понад 0,99, що дозволяє уникнути забруднення навколишнього середовища мережі, досягти енергозбереження та зменшити витрати на інвестиції в систему.

Загальна ефективність — Ефективність системи зросла до 96%, а рівень енергозбереження подвоївся.

Режим ECO — Коли електромережа знаходиться в хорошому стані, ефективність роботи становить до 99% з високою ефективністю та економією енергії після запуску режиму ECO. У робочому режимі ECO ДБЖ потужністю 120 кВА при повному навантаженні може заощадити до 32 тис кВт-годин електроенергії.

ЗАСТОСУВАННЯ

• Великі комп'ютерні мережі
• Центри обробки даних
• Медичне обладнання
• Промислові споруди та обладнання
• Лабораторне обладнання
• Телекомунікації
• Системи автоматизації та управління

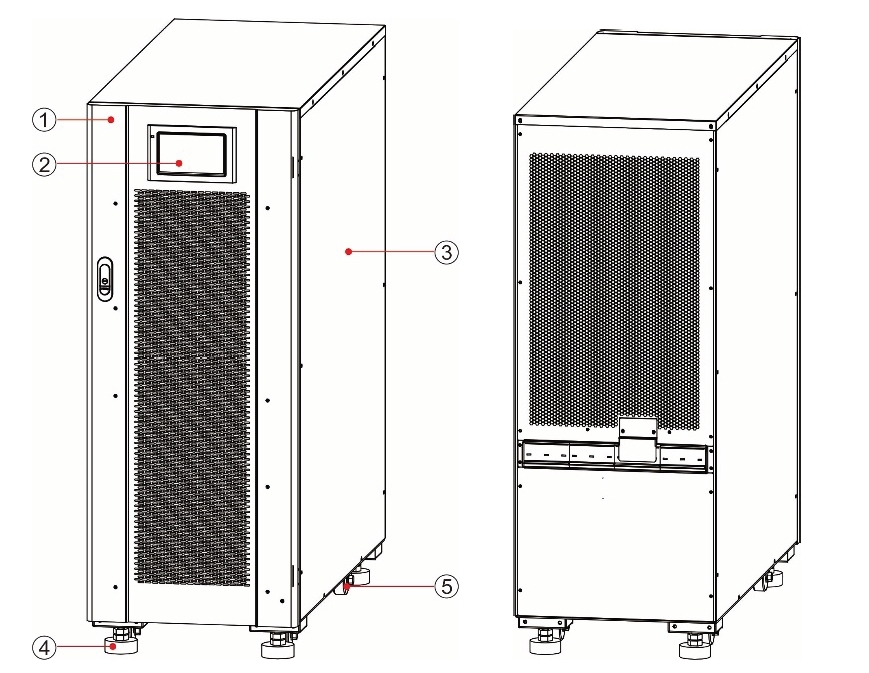

Зовнішній вигляд ДБЖ COVER Frame потужністю 60 кВА:

1 — Передні дверцята

2 — Дисплей моніторингу

3 — Корпус

4 — Опорна ніжка

5 — Колеса

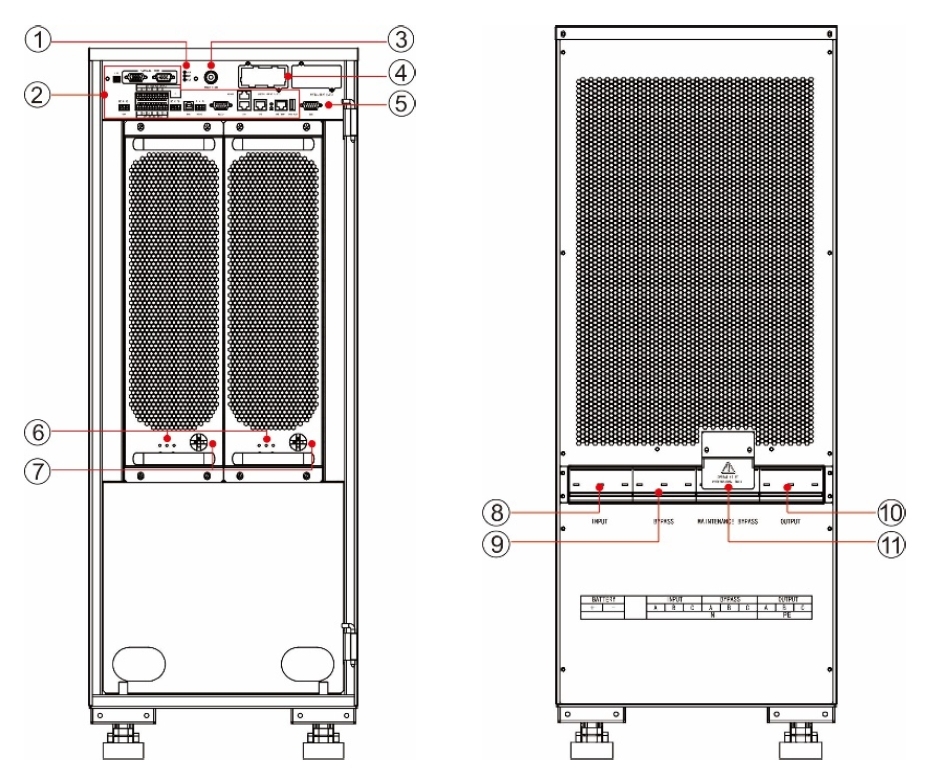

Функціональні компоненти ДБЖ 60 кВА (вигляд спереду та ззаду)

1 — Індикатор стану системи

2 — Інтерфейс зв'язку

3 — Кнопка холодного пуску

4 — Слот для смарт-картки

5 — Інтерфейс дисплея моніторингу

6 — Індикаторні лампочки блоку живлення

7 — Перемикач готовності блоку живлення

8 — Вимикач мережевого входу

9 — Вимикач байпасного входу

10 — Вихідний вимикач

11 — Автоматичний вимикач байпасу для технічного обслуговування

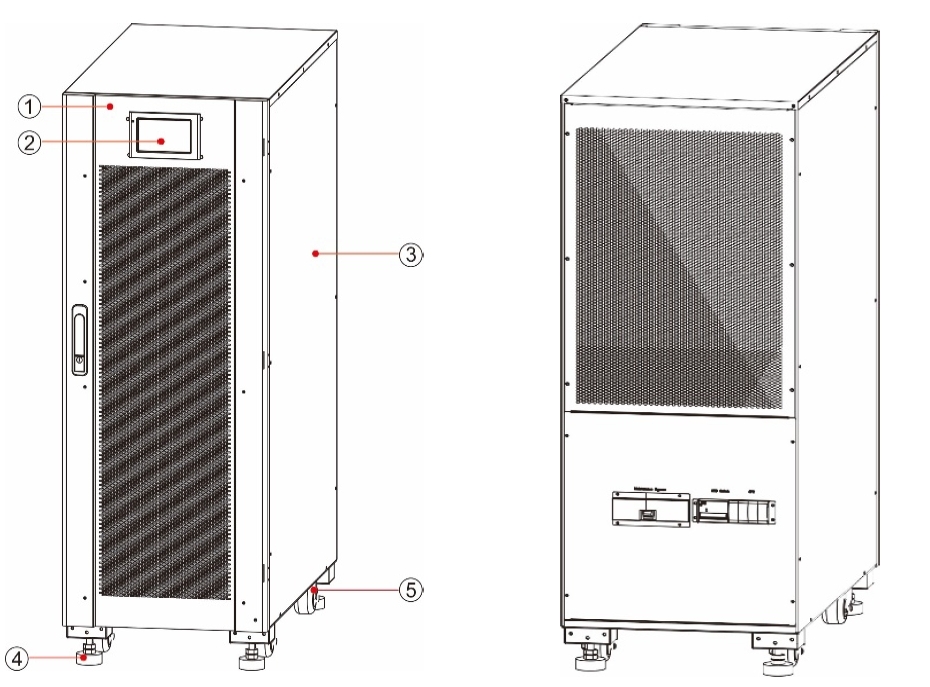

Зовнішній вигляд ДБЖ 80/120 кВА

Зображення ДБЖ на 120 кВА наведено як приклад, а ДБЖ на 80 кВА є вужчим.

1 — Передні дверцята

2 — Дисплей моніторингу

3 — Корпус

4 — Опорна ніжка

5 — Колеса

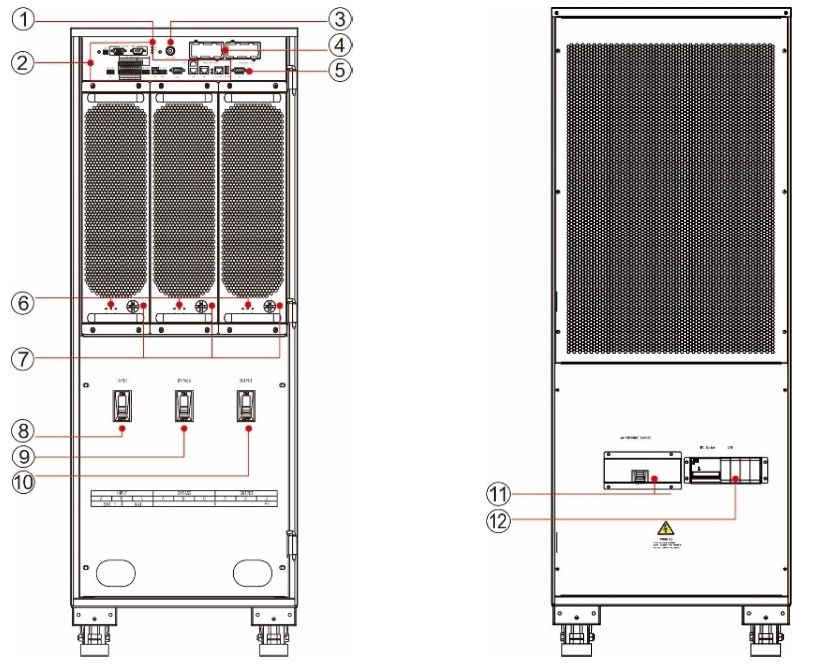

Функціональні компоненти ДБЖ 120 кВА (вигляд спереду та ззаду)

1 — Індикатор стану системи

2 — Інтерфейс зв'язку

3 — Кнопка холодного пуску

4 — Слот для смарт-картки

5 — Інтерфейс моніторингового дисплея

6 — Індикаторні лампочки блоку живлення

7 — Перемикач готовності блоку живлення

8 — Вимикач мережевого входу

9 — Вимикач байпасного входу

10 — Вихідний вимикач

11 — Автоматичний вимикач байпасу для технічного обслуговування

12 — Блискавкозахист
