On-Line ДБЖ EVER 10-60 kVA_33_POWERLINE GREEN

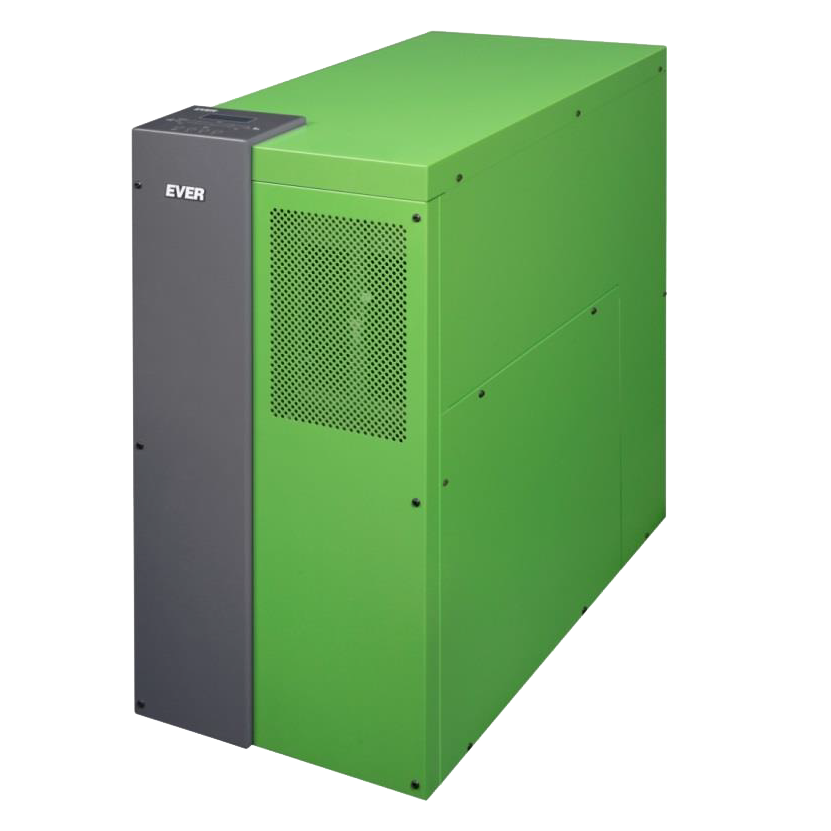

POWERLINE GREEN 33 LITE
Промислові ДБЖ класу VFI, призначені для роботи з 3-фазним обладнанням, найбільш чутливим до якості напруги.
ДБЖ POWERLINE GREEN 33 LITE мають вбудовану систему автоматичної компенсації реактивної потужності, яка забезпечує повну відсутність споживання реактивної потужності на вході ДБЖ, при будь-якому вигляді навантаження на виході ДБЖ. Дана унікальна технічна перевага ДБЖ EVER дозволяє істотно заощадити на платежах за споживану електроенергію, оскільки замовники змушені доплачувати за реактивну потужність за підвищеним тарифом. Також дана властивість, разом з наявністю системи плавного пуску ДБЖ, мінімізує потужність автономної електростанції (генератора), неоходимости для коректної роботи електростанції в парі з ДБЖ.
Завдяки унікальному поєднанню даних технічних переваг, ДБЖ EVER, будучи промисловим обладнанням високого класу, досить швидко окупаються, особливо при високих потужностях навантаження.
Це серія високонадійних і технічно досконалих ДБЖ, призначених для безперебійного живлення різного критично важливого обладнання: IT і датацентрів, офісів, виробничих ліній, систем автоматизації та медичного обладнання.
Гарантія - 36 місяців
Особливості:
- ДБЖ класу VFI-SS- 111 з прецизійною якістю вихідної напруги
- Інтелектуальна система компенсації реактивної потужності - ефективна компенсація реактивної потужності для різного типу обладнання, при будь-якому рівні навантаження на виході ДБЖ.
- Підтримка високих пускових струмів і короткочасних перевантажень - ДБЖ надійно працює з різним обладнанням, що має високі пускові струми (високий запас потужності і якість силових компонентів).
- Широкий діапазон вхідної напруги + режим гібридного живлення при роботі від батарей - ДБЖ EVER мають надзвичайно широкий діапазон вхідної напруги при роботі від мережі. При вхідній напрузі, недостатній для живлення від мережі, ДБЖ не просто переходить на батареї: продовжує використовувати живлення від вхідної мережі, наскільки це можливо, збільшуючи час автономної роботи
- Інтелектуальна система управління вентиляцією з резервуються вентиляторами - не тільки підвищує надійність ДБЖ, але також, в поєднанні з використанням високоякісних компонентів силової схеми, значно покращує ККД у всьому діапазоні потужності навантаження.
- Мікропроцесорна система управління батареями, з багатоступеневим зарядним пристроєм і системою температурної компенсації - дозволяє домогтися максимально ефективного заряду батарей, і одночасно максимального їх терміну служби.
- Інтелектуальний режим ECO mode - ДБЖ має можливість автоматично вмикати або вимикати режим економії електроенергії, в залежності від якості мережі за певний проміжок часу.
- Потужні багатоступінчасті зарядні пристрої - дозволяють нарощувати час автономної роботи до декількох годин, забезпечуючи ефективний заряд батарей ємністю до 200-500 Аг (в залежності від моделі ДБЖ).
- Можливість "апгрейда" ІБП - 10> 20, 30-> 40 і 50> 60 кВА (макс. потужність обмежена програмно)
- Функція старту від батарей - в базовій комплектації для всіх моделей ДБЖ.
- Інтерфейси RS485 і USB, сучасні SNMP/HTTP карти, входи управління, "сухі контакти" в базовій комплектації, поворотний дисплей - значно підвищують зручність використання і функціональні можливості ДБЖ, особливо в умовах промисловості і в сфері IT.
- Вбудована в ДБЖ система датчиків температури і вологості - забезпечує покращений моніторинг і захист ДБЖ в разі позаштатних ситуацій (збій в системі кондиціонування, конденсат і т.п.)
- Інтерфейс Emergency Power Off (Remote EPO) в базовій комплектації - дозволяє здійснити миттєве вимкнення ДБЖ в разі пожежі.
- Повний протоколювання подій "Events Log" - дозволяє зберігати в пам'яті ДБЖ всі основні події, пов'язані з роботою ДБЖ, якістю мережі, параметрами зовнішнього середовища і діями користувача.
- Функція "Soft start" в базовій комплектації для всіх моделей - значно підвищує сумісність ДБЖ з автономними електростанціями (наприклад дизельними генераторами). Не потрібно запас потужності ДГ.
Звичайні ДБЖ без "Soft Start" вимагають запасу потужності генератора не менше 1,5 при навантаженні вище 80%
НАДІЙНІСТЬ І СЕРВІСНА ПІДТРИМКА
- Висока відмовостійкість
- Мінімальна вартість, доступність запчастин
3 роки повної гарантії на ДБЖ (за умови щорічного технічного обслуговування після перших 2-х років роботи)
ПОВНИЙ ЗАХИСТ ДБЖ І ОБЛАДНАННЯ
ДБЖ EVER мають кілька рівнів захисту від різних збоїв в мережі і навантаженні, в тому числі всередині самого ДБЖ, забезпечуючи повний захист як самого ДБЖ, так і підключеного до нього обладнання.
Забезпечується повний захист джерел безперервного живлення від перевантаження, короткого замикання, різних перешкод і імпульсних перенапруг на вході, а також захист підключеного устаткування від сплесків напруги в будь-якій ситуації.
Вбудований порт EPO
EPO (Emergency Power Off) - функція миттєвого відключення ДБЖ в разі надзвичайних ситуацій (наприклад, при пожежі). EPO активується розмиканням відповідних контактів.
ІНТЕРФЕЙСИ
POWERLINE GREEN 33 LITE мають розширені можливості віддаленого моніторингу та управління. Поставляються з фірмовим програмним забезпеченням PowerSoft Professional. У базовій комплектації ДБЖ - порти RS232 і USB. Також ДБЖ має можливість віддаленого моніторингу та управління по локальній мережі (LAN network). Для цього використовується опциональна карта SNMP/HTTP, що має функції SNMP-агента і HTTP-сервера.
Наявність в базовій комплектації 4-х програмованих "сухих контактів" дозволяє налаштувати віддалений моніторинг за допомогою диспетчерського пульта, управляти запуском автономної електростанції, і інші необхідні функції.

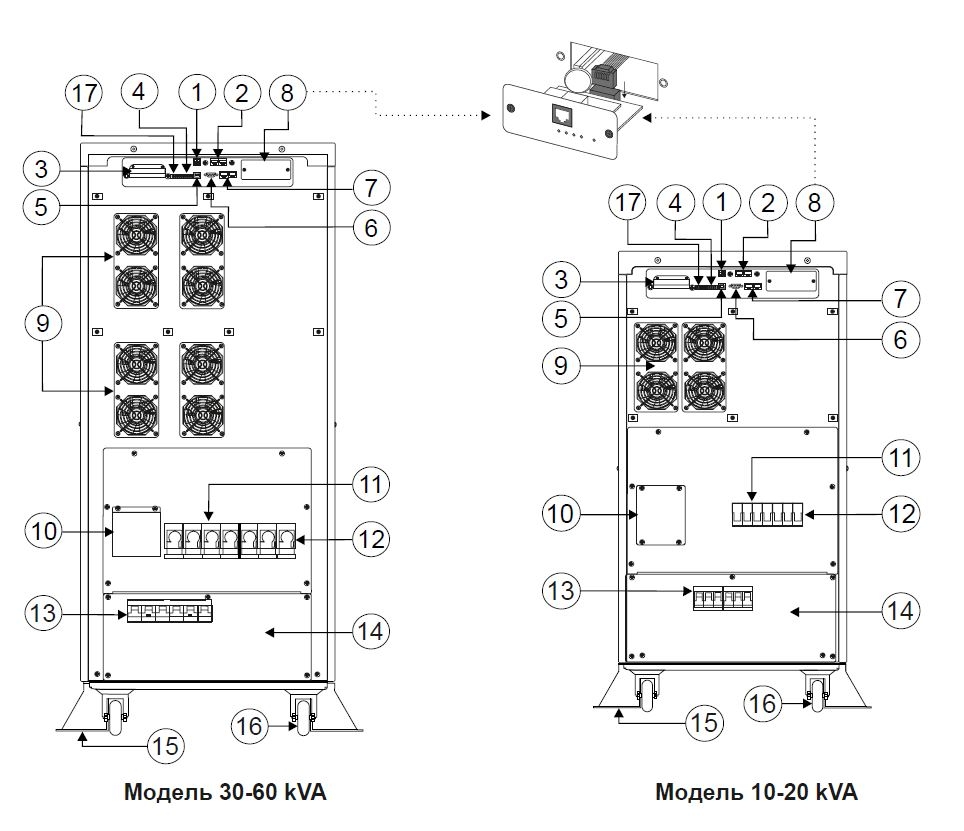

ЗАДНЯЯ ПАНЕЛЬ ДБЖ
1) порт EPO;
2) інтерфейс паралельного з'єднання джерела безперебійного живлення,
3) програмовані "сухі контакти" (4);
4) входи управління (4);
5) порт USB;
6) порт RS 232;
7) інтерфейс RS 485;
8) слот для SNMP / HTTP інтерфейсної карти;
9) вентилятори;
10) сервісний байпас;
11) запобіжники вбудованих батарей F1, F2;
12) запобіжники зовнішніх батарей F5 (опція);
13) автомати вхідний мережі F4 і окремого введення байпаса F3 (опція);
14) кришка термінального відсіку;
15) монтажні планки;
16) колеса для переміщення джерела безперебійного живлення,
17) вихід 12В 1А
|
POWERLINE GREEN 33 LITE |
Model 10k |
Model 15k |
Model 20k |
Model 30k |
Model 40k |
Model 50k |
Model 60k |
|
Заводський артикул |
W/PGRLTO -3310K0/00 |
W/PGRLTO -3315K0/00 |
W/PGRLTO -3320K0/00 |
W/PGRLTO -3330K0/00 |
W/PGRLTO -3340K0/00 |
W/PGRLTO -3350K0/00 |
W/PGRLTO -3360K0/00 |
|
Вихідна потужність |
10 кВА |
15 кВА |
20 кВА |
30 кВА |
40 кВА |
50 кВА |
60 кВА |
|
ОСНОВНІ ХАРАКТЕРИСТИКИ |
|||||||
|
Топологія |
VFI (on-line, ВFI-SS-111) |
||||||
|
Кількість фаз (вхід/вихід) |
3 / 3 |
||||||
|
Тип корпусу |
Tower |
||||||
|
ККД в режимі подвійного перетворення |
0,94 |
||||||
|
ККД в режимі ECO mode |
> 98% |
||||||
|
Температура експлуатації |
0 ÷ +40 °C |
||||||
|
Температура зберігання |
0 ÷ +40 °C |
||||||
|
Відносна вологість эксплуатации |
< 95% (без конденсату) |
||||||
|
Відносна вологість зберігання |
< 95% (без конденсату) |
||||||
|
Висота єксплутации без втрати потужності |
< 1000 м |
||||||
|
Клас захисту корпусу |
IP20 |
||||||
|
Приміщення для установки ДБЖ |
Кімнати з низьким рівнем запиленості |
||||||
|
Тепловиділення в режимі online, BTU / год |
< 2600 |
||||||
|
ВхІд ДБЖ |
|||||||
|
Номінальна вхідна напруга |
3 x 400 В |
||||||
|
Діапазон вхідної напруги (Робота від мережі) |
173 ÷ 485 В |
||||||
|
Номінальний вхідний струм |
16 A |
19 A |
25 A |
37 A |
50 A |
62 A |
70 A |
|
Номінальна вхідна частота |
50 Гц |
||||||
|
Діапазон вхідної частоти (Робота від мережі) |
45 ÷ 55 Гц |
||||||
|
Вхідний коефіцієнт потужності |
> 0,99 |
||||||
|
Коефіцієнт гармонійних спотворень вхідного струму (THDi) |
< 2% |
||||||
|
Компенсація реактивної потужності, до рівня: |
0 Var |
||||||
|
ВИХІД |
|||||||
|
Номінальна вихідна напруга |
3 x 400 В |
||||||
|
Налаштовується вихідна напруга і стабільність (від мережі) |
3 x (380 ÷ 415) В ± 2%, налаштовується |
||||||
|
Налаштовується вихідна напруга і стабільність (від батарей) |
3 x (380 ÷ 415) В ± 2%, налаштовується |
||||||
|
Налаштовується вихідна напруга і стабільність |
15 A |
22 A |
29 A |
44 A |
58 A |
73 A |
87 A |
|
Номінальний вихідний струм форма вихідної напруги (від мережі і батарей) |
синусоїда / синусоїда |
||||||
|
Номінальна вихідна частота |
50 Гц |
||||||
|
Вихідна частота при роботі от сети |
Синхронізована з мережею |
||||||
|
Вихідна частота при роботі від батарей |
50 Гц ± 0,1 Гц |
||||||
|
Стабільність вихідної частоти |
< 1% |
||||||
|
Спотворення вихідної напруги THDu |
< 0,4% при лінійному навантаженні |
||||||
|
Підтримка хрест-фактора струму навантаження |
7:1 |
5:1 |
4:1 |
5:1 |
4:1 |
3:1 |
3:1 |
|
Час переходу на живлення від батарей |
0 мсек |
||||||
|
Час переходу на живлення від мережі |
0 мсек |
||||||
|
Перевантажувальна здатність в режимі online |
130% - 10 хв. |
||||||
|
БАТАРЕЇ |
|||||||
|
Тип вбудованих батарей |
12 В / 7,2 Аг VRLA або |
||||||
|
Кількість вбудованих батарей |
64 (2 x 32) шт |
||||||
|
Максимальна ємність вбудованих батарей |
9 Аг |
||||||
|
Додаткові батарейні блоки (EBM) |
Є |
||||||
|
Максимальна ємність зовнішніх батарей |
200 Аг |
400 Аг |
500 Аг |
||||
|
Час підтримки на вбудованих батареях ( 100 % / 80 % / 50 % навантаження) |
згідно фірмовому калькулятору автономії |
||||||
|
Час підтримки на зовнішніх батареях ( 100% / 80 % / 50 % навантаження) |
згідно фірмовому калькулятору автономії |
||||||
|
Номінальна напруга постійного струму ДБЖ |
± 384 В (з середньою точкою) |
||||||
|
Максимальний час заряду батарей |
Залежно від типу і кількості батарей |
||||||
|
Максимальний зарядний струм |
10 A |
20 A |
25 A |
||||
|
РОЗМІРИ И ВАГА |
|||||||
|
РОЗМІРИ ДБЖ (В x Ш x Г) |
895 x 435 x 855 мм |
1150 x 485 x 855 мм |
1150 x 485 x 855 мм |
||||
|
Вага нетто (без батарей) |
265 кг |
320 кг |
340 кг |
||||
|
Вага в упаковці (без батарей) РОЗМІРИ в упаковці (В x Ш x Г) |
280 кг 1045 x 800 x 1200 мм |
335 кг 1300 x 800 x 1200 мм |
355 кг 1300 x 800 x 1200 мм |
||||
|
Позиція транспортування ДБЖ |
Вертикальна |
||||||
|
ЗАХИСТ |
|||||||
|
Перевищення вхідного струму |
Коротке замикання / Перевантаження |
Коротке замикання / Перевантаження – 3-полюсний автомат |
Коротке замикання / Перевантаження – 3-полюсний автомат |
||||
|
Захист від імпульсних перенапруг |
|||||||
|
Перевищення вихідного струму |
Байпас - захист від КЗ, перевантаження, високої напруги |
||||||
|
Перевищення струму батарей (вбудовані батареї) |
2 x 30 A / 440 В DC циліндричні 10 x 38 |
2 x 63 A / 440 В DC циліндричні 22 x 58 |
2 x 100 A / 440 В DC циліндричні 22 x 58 |
||||
|
DC over current (external battery input) |
2 x 30 A / 440 В DC циліндричні 10 x 38 (опція) |
2 x 63 A / 440 В DC циліндричні 22 x 58 (опція) |
2 x 100 A / 440 В DC циліндричні 22 x 58 (опція) |
||||
|
Вводи і інтерфейси |
|||||||
|
Підключення до вхідної мережі |
3P5W |
3P5W |
|||||
|
Підключення до виходу ДБЖ |
3P5W термінали під болт; перетин кабелю до 35 мм2 |
||||||
|
EPO |
Є (нормально замкнуті контакти) |
||||||
|
Звукове та візуальне попередження |
Звуковое попередження; LCD дисплей, діаграма |
||||||
|
Інтерфейси |
RS232, RS485, USB, програмовані "сухі контакти" (4), входи управління (4), MODBUS RTU, SNMP / HTTP (опція), панелі віддаленого управління на системі Android (опція) |
||||||
|
Програмне забезпечення |
PowerSoft Professional |
||||||
|
Максимальний струм і напруга "сухих контактів" |
1 A / 250 В CERTIFICATION |
||||||
|
Стандарти |
|||||||
|
Стандарти |
PN-EN 62040-1:2009, PN-EN 62040-2:2008 |
||||||
|
POWERLINE GREEN 33 LITE мають розширені можливості віддаленого моніторингу та управління. |
|||||||
|
Поставляються з фірмовим програмним забезпеченням PowerSoft Professional. У базовій комплектації ДБЖ - порти RS232 і USB. Також ДБЖ має можливість віддаленого моніторингу та управління по локальній мережі (LAN network). Для цього використовується опциональная карта SNMP / HTTP, що має ФУНКЦІЇ SNMP-агента і HTTP-сервера. |
|||||||
|
Наявність в базовій комплектації 4-х програмованих "сухих контактів" дозволяє налаштувати віддалений моніторинг за допомогою диспетчерського пульта, управляти запуском автономної електростанції, і інші необхідні функції. |
|||||||
Будучи ЕКСКЛЮЗИВНИМ представником компанії EverExceed Industrial Corporation LTD в Україні,
ТОВ "Пульсар Лімітед" ГАРАНТУЄ надійність продукції, довговічність,
відповідність заявленим технічним
характеристик.
+38 (099) 253-55-30 — склад
Адрес склада:
Ул. Бориспольская, 181, Киев, 02000
(Відвантаження зі складу лише за попереднім погодженням з менеджером!)
Шановні клієнти!
Просимо Вас звертатися в центральний офіс компанії «Пульсар Лімітед» тільки з питань:
- оптових закупівель і великих проектів
- покупки стабілізаторів напруги
- покупки систем безперебійного живлення
- покупки сонячних фотомодулів і готових систем
Роздрібну покупку Ви можете здійснити у будь-якого з наших обізнаних бізнес-партнерів.
Будь ласка, виберіть найближчого до Вас представника:
|
Река Моторс Акумулятори для човнів Київ, вул. Садова 20-2 (вул. Стеценка) (044) 591 9151; (097) 185 5151; (099) 538 5151 |
Навітек Акумулятори, ДБЖ, інвертори, сонячні батареї Київ, пр-т Петра Григоренка, 39-Б, оф. 2/2 (044) 537 16 86; (050) 411 40 05; (067) 466 96 60 |
|
НТС-груп; (видео отзыв) Акумулятори для ДБЖ Київ, вул. Бориспільська 9, корпус 91, оф.114 (044) 587 94 49 |
Компанія «ТОРГ-ГРУП» (видео отзыв) Акумулятори, Електроінструменти Київ, проспект Голосіївський 97-А (044) 259 04 37; (096) 804 00 50 |
|
Компанія «Енергомаркет» Акумулятори, інверторні системи, сонячні батареї (063) 139 80 29; (050) 599 16 68 |
Інтернет-магазин Хоум Енерджі Акумулятори, інвертори, сонячні батареї Київ, вул. Василя Верховинця 1а, оф. 6 (050) 105 62 29 |
|
Компанія SolarEnegro Сонячні батареї для дому Київ, вул. Новозабарська, 19 (097) 637 04 81 |
TOPtrade Акумулятори, ДБЖ, інвертори, сонячні батареї Київ, вул. Б. Хмельницького 16-22 https://www.toptrade.com.ua(098) 107 03 72; (063) 613 08 71 |
|
Компанія «Енергогарант» Акумулятори, системи резервного живлення Київ, вул. Новокостянтинівська 1-В (044) 331 17 06; (097) 204 80 38; (050) 270 80 75 |
ТОВ «Комел-Електро» Акумулятори, інвертори, онлайн ДБЖ Київ (044) 390 19 89; (067) 208 91 22; (050) 446 25 83; (063) 238 08 29 |
|
Інтернет-магазин «Викрутка.UA» Техніка та аксесуари для авто, будинки, дачі, офісу Київ, просп. Московський, 16(066) 745 45 17; (063) 873 54 34; (067) 287 42 74 |
Компанія «Гравіцаппа » Системи електропостачання на сонячних батареях Київ, бульвар Академіка Вернадського, 36 (044) 499 36 99 |
|
Інтернет-магазин «Meners» Інвертори, онлайн ДБЖ Київ, вул. Проспект Перемоги, 67, корпус «G» Бізнес-центр «Нивки Сіті» (067) 320 16 31 |
Інтернет-магазин «ELBUY» Акумулятори, інвертори, онлайн ДБЖ Київ, вул. Волгоградська 12 (067) 239 26 23; (050) 562 76 70; (063) 232 13 96 |
|
Компанія ООО «ТРІА ГРУП» Акумулятори та зарядні пристрої для дитячих електромобілів і квадроциклів Київ, вул. Ольжича 8 (068) 597 44 90 |
Мережа магазинів стабільного електроживлення «Вольтмаркет» Повний спектр послуг: продаж, монтаж та обслуговування сучасного електротехнічного обладнання Київ, проспект Миру, 6 Київ, Воздухофлотський проспект, 55 (044) 561 71 06; (050) 944 71 06; (067) 544 71 06 |
|
Інтернет-магазин «А-Трейд» Акумулятори, інвертори, онлайн ІБП Київ (063) 512 92 62; (050) 540 53 40 |
Інтернет-магазин «КілоВат» Магазин акумуляторів та іншого електротехнічного обладнання Київ, вул. Сім'ї Хохлових 15, корп. А, 3 поверх, офіс 32 (біля метро "Дорогожичі"), бізнес-центр "Кронос", (044) 227 75 05 |
|
Інтернет-магазин «AKS» Акумулятори, інвертори, онлайн ДБЖ Київ, пр-т Григоренка, 32д (кінцева трамвая, біля магазину Баул); Київ, вул. Довженка, 1 (кут з вул. Ежена Потьє) Київ, вул. Ушинського, 1 (080) 050 49 99 |
Інтернет-магазин «СТАБ-Україна» Акумулятори, інвертори, онлайн ДБЖ Київ, Окружна дорога (Вишневе, Чорновола 49) (044) 337 90 91 |
|
Інтернет-магазин «In-Green» Акумулятори, інвертори, онлайн ДБЖ Київ, пров. Руслана Лужевского 14, корп. 3Б, 1 поверх (044) 232 90 75; (067) 569 82 28; (093) 170 07 89 |
|
Золотое Сечение Акумулятори, інверторні системи, ДБЖ, сонячні батареї Харків, вул. Плеханівська, 23 (057) 771 44 28; (050) 343 36 54 |
Best Energy Акумулятори, системи електроживлення Харків: 61001, пл. Повстання, 5/7, (057) 750 80 04; (067) 186 75 71; (066) 823 49 45 |
|
Мережа магазинів стабільного електроживлення «Вольтмаркет» Повний спектр послуг: продаж, монтаж та обслуговування сучасного електротехнічного обладнання Харків, проспект Московський, 35 (063) 944 71 06; (050) 944 71 06; (067) 544 71 06 |
|
Компанія «Енергосейв системс»; (відео відгук) Технології для виробництва та зберігання енергії Дніпровська область, м Кривий Ріг, вул. Волгоградська, 4 (068) 153 73 03; (073) 073 63 83; (066) 086 73 03 |
Компанія ТОВ «ТРИА ГРУП» Акумулятори та зарядні пристрої для дитячих електромобілів і квадроциклів Дніпро, вул. Пастера 4а (068) 597 44 90 |
|
Мережа магазинів стабільного електроживлення «Вольтмаркет» Повний спектр послуг: продаж, монтаж та обслуговування сучасного електротехнічного обладнання Дніпро, проспект Богдана Хмельницького, 15 (056) 798 41 06; (050) 944 71 06; (067) 544 71 06 |
|
ЕкоЦентр Акумулятори Тернопіль, вул. За Рудкою, 15 (0352) 52 34 95; (098) 036 25 35 |
|
ЕлектроПатрон Акумулятори, інверторні системи, ДБЖ, стабілізатори напруги Львів вул.Зелена, 238 (098) 739 04 34 |
|
ТОВ «АНДІ ЕЛЕКТРО» Акумулятори, ДБЖ, інвертори, системи резервного та автономного живлення Одеса, Ленінградське шосе, 2(095) 825 31 90 |
Best Energy Акумулятори, системи електроживлення Одеса: 65059, вул. Краснова 8, (048) 700 12 20; (067) 115 82 89; (050) 680 49 19 |
|
Інтернет-магазин «220pro.com.ua» Акумулятори, ДБЖ, інвертори Одеса, вул. Слєпньова, 2 http://220pro.com.ua/(099) 380 60 00; (048) 795 38 27; (094) 951 68 27 (Viber) |
Інтернет-магазин «In-Green» Акумулятори, інвертори, онлайн ДБЖ Одеса (048) 735 72 02; (067) 569 82 28; (093) 170 07 89 |
|
Best Energy Акумулятори, системи електроживлення Херсон: 73013, вул. Тіраспольська, 60А, оф. 107, (063) 793 77 62; (055) 202 3451 |
|
Магазин «Водолій» Системи резервного електроживлення, акумулятори Ізмаїл, вул. Котовського 73 (067) 557 49 98 |
|
Магазин «Светлоград» ДБЖ, інвертори, акумулятори Вінниця, вул. Замостянська, 39А (0432) 55 14 66; (097) 300 82 41 |
|
Інтернет-магазин «СТЕМ» Акумулятори Івано-Франківськ, вул. Вишневського, 8 (068) 993 19 98; (095) 348 97 31; (0342) 543 541 |
|
ТОВ «НВО ГЛІСАДА» Продаж і інсталяція систем безперебійного живлення Черкассы ул. Петровского, 190 (098) 279 00 57 |
|
ТОВ «Комтех Сервіс» Системи безперебійного електроживлення, електромонтажні роботи Закарпатська область, м Буштино, вул. Головна, 78 (097) 664 12 62 (Viber); (067) 314 58 90 |
|
Інтернет-магазин Технофокс Електротехніка, опалювальне обладнання, товари для дому та саду м. Бровари, вул. Гельсінської групи, 14Б (колишня вул. Будьонного) (044) 338 47 74; (098) 74 872 74; (093) 74 799 74; (099) 74 202 74 |
