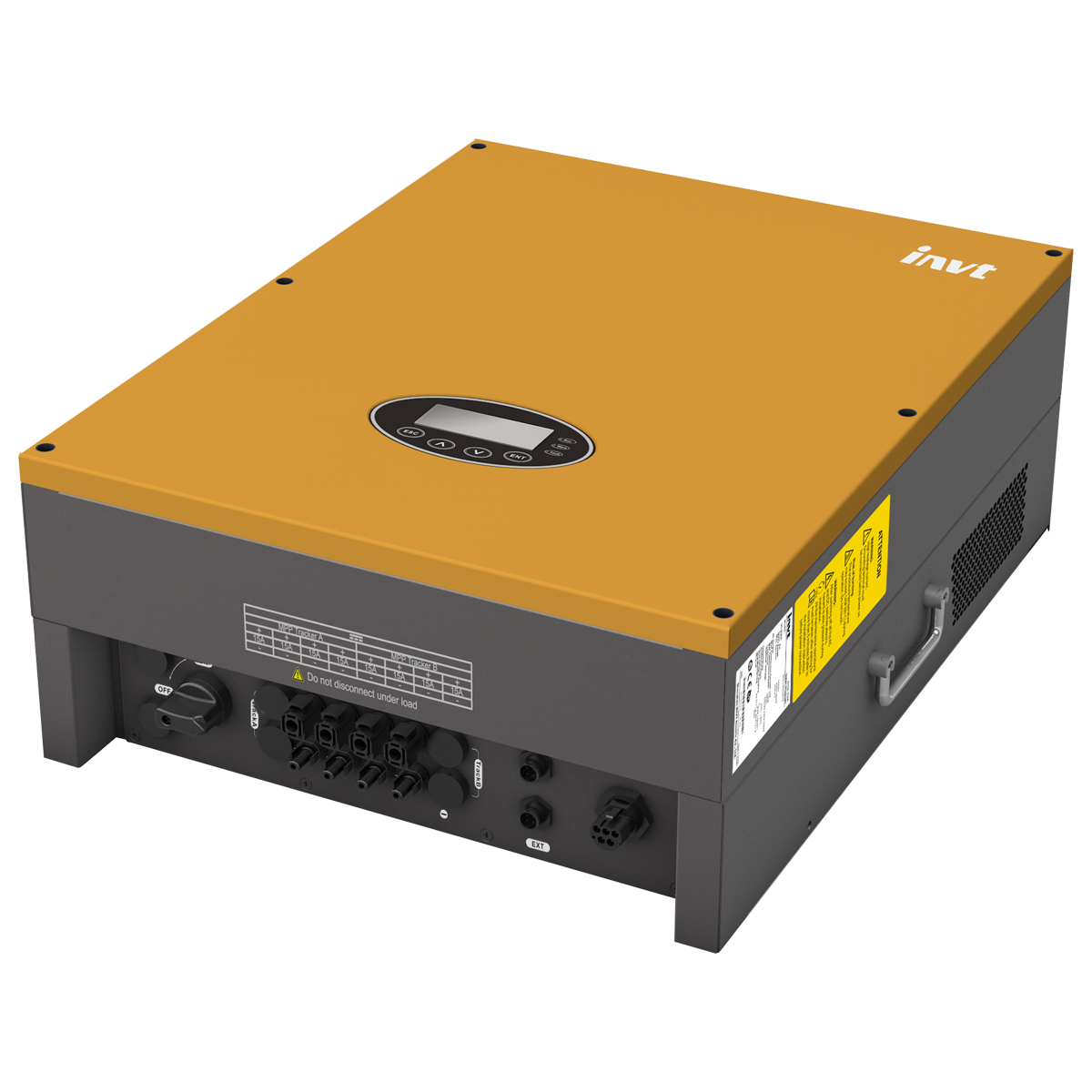

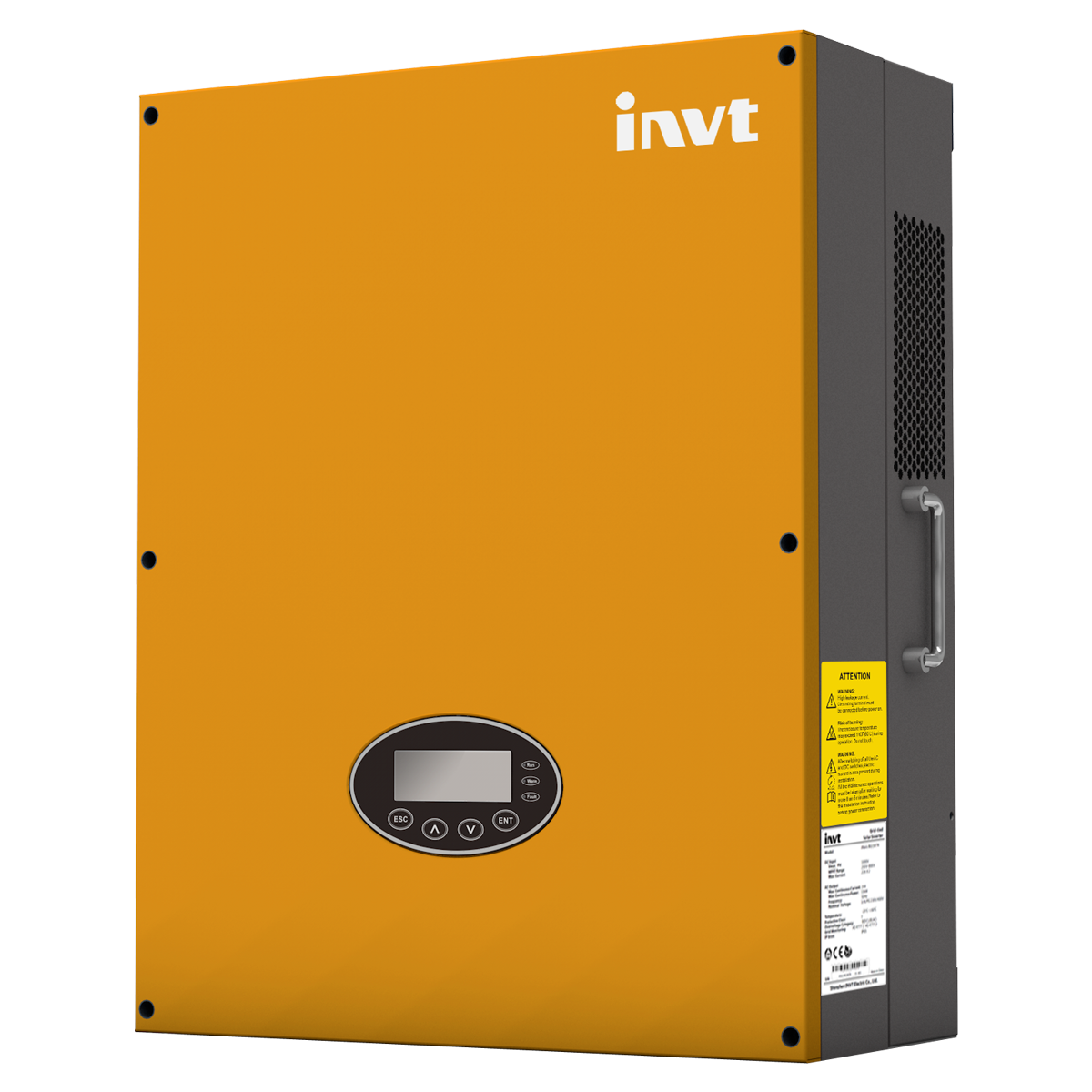

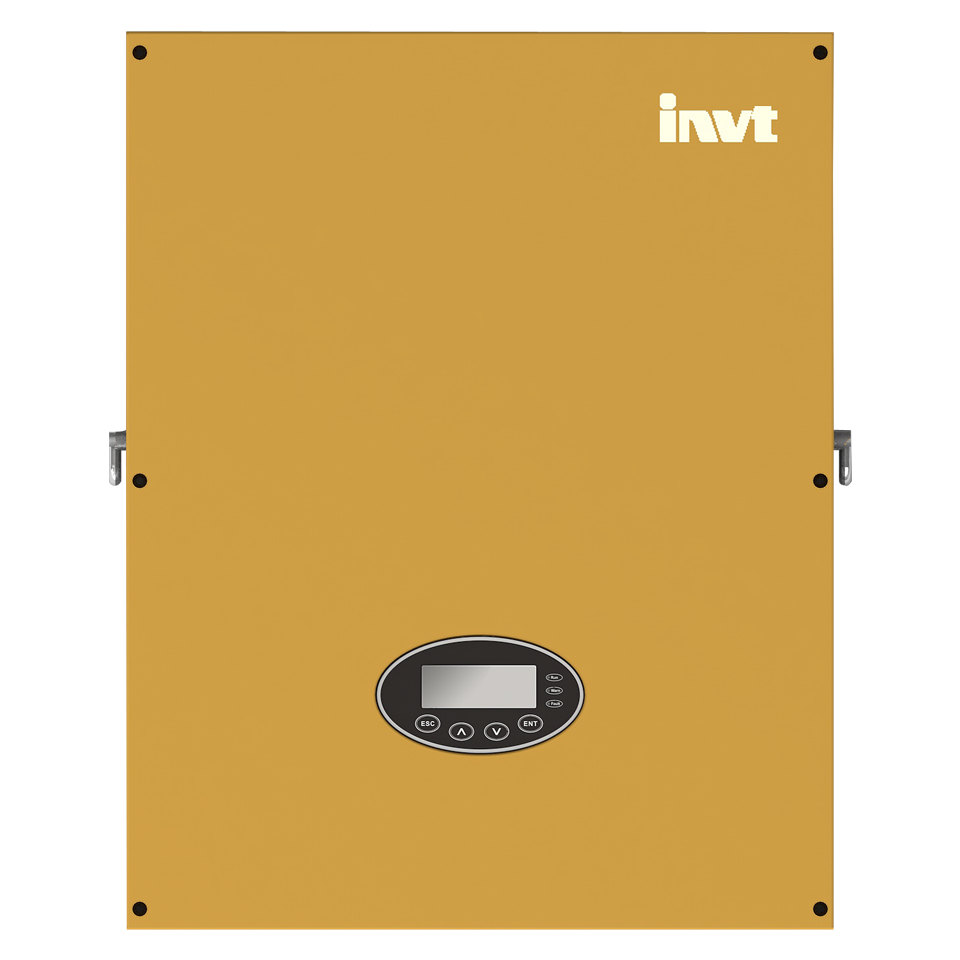

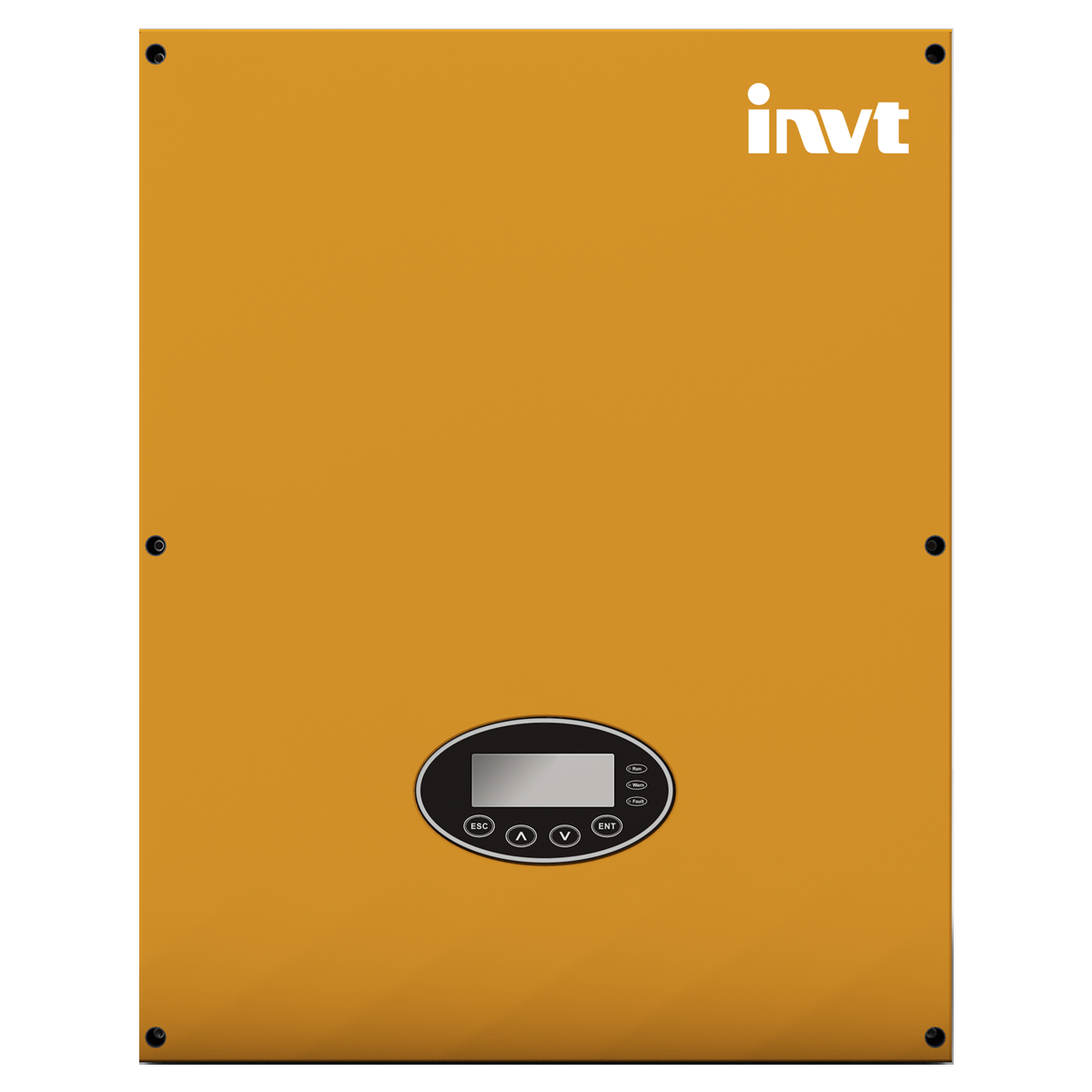

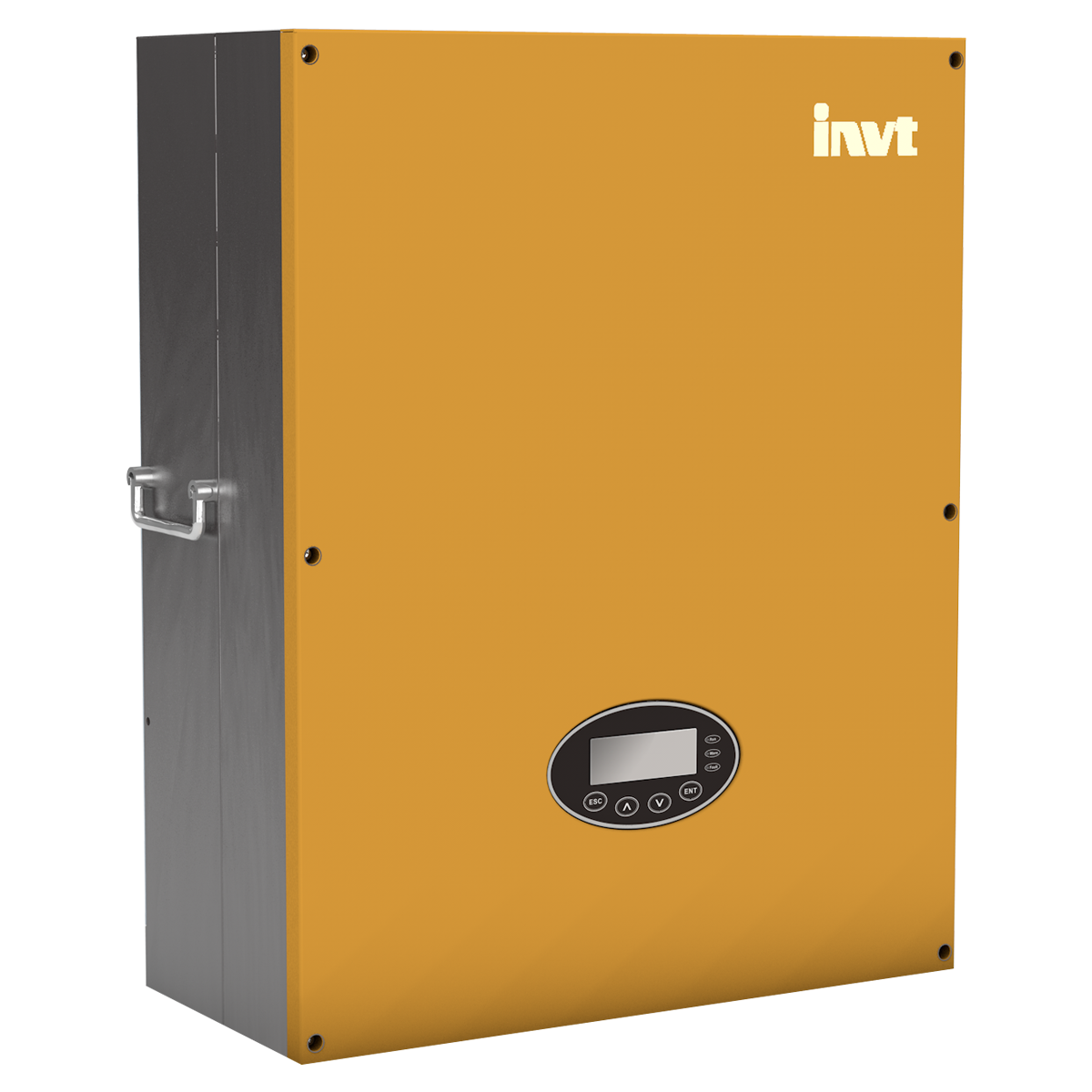

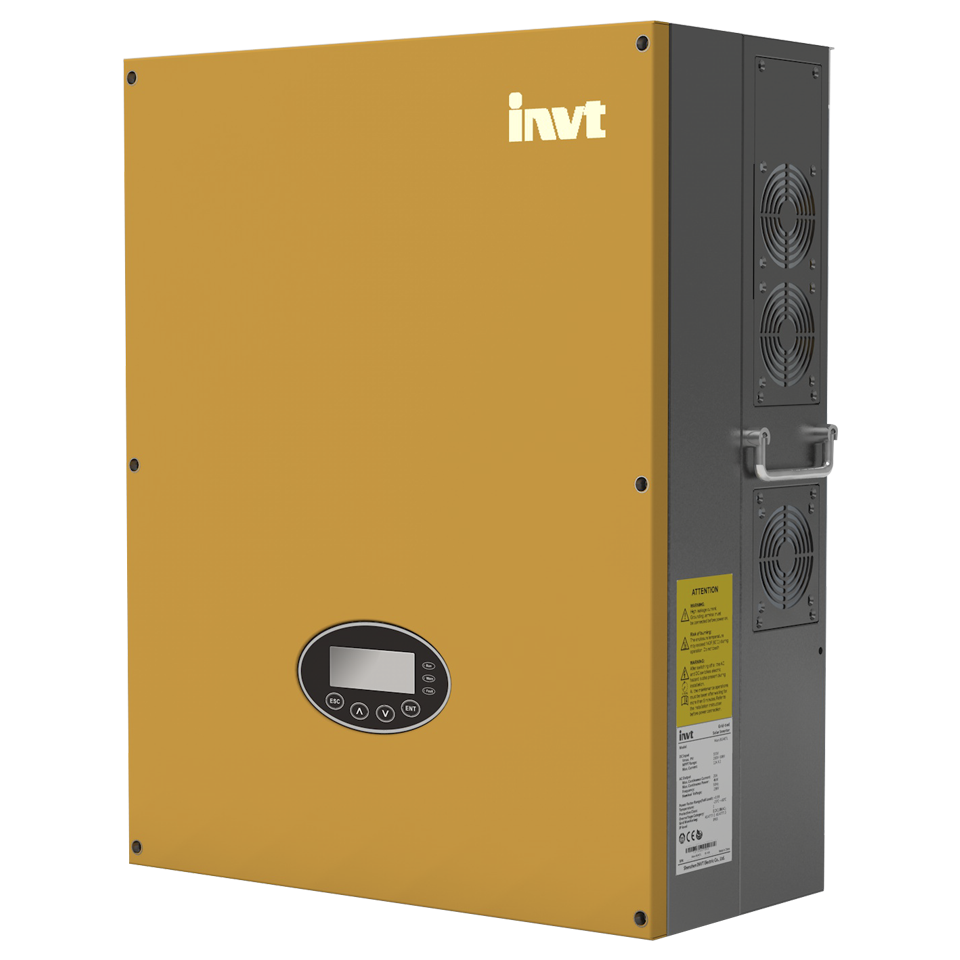

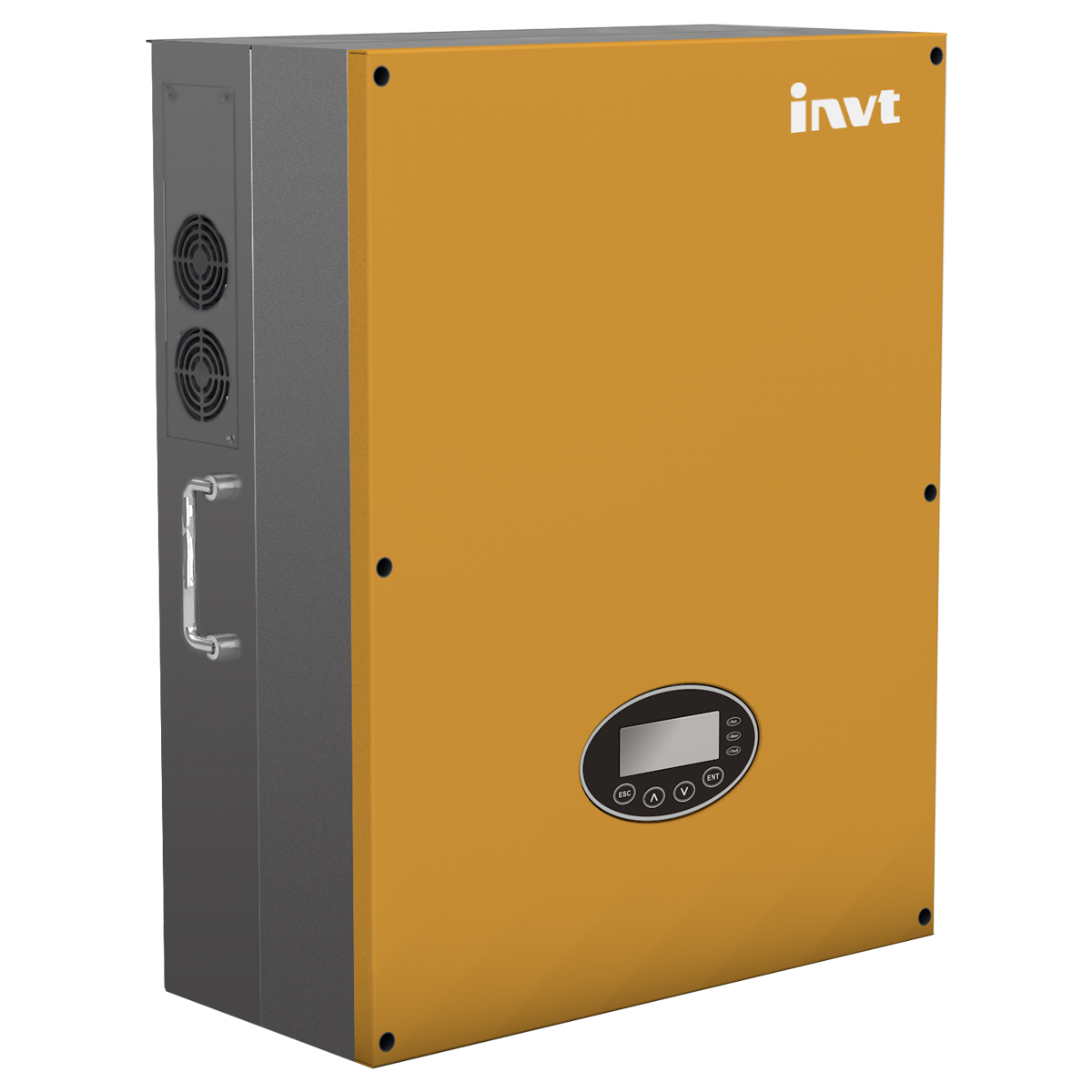

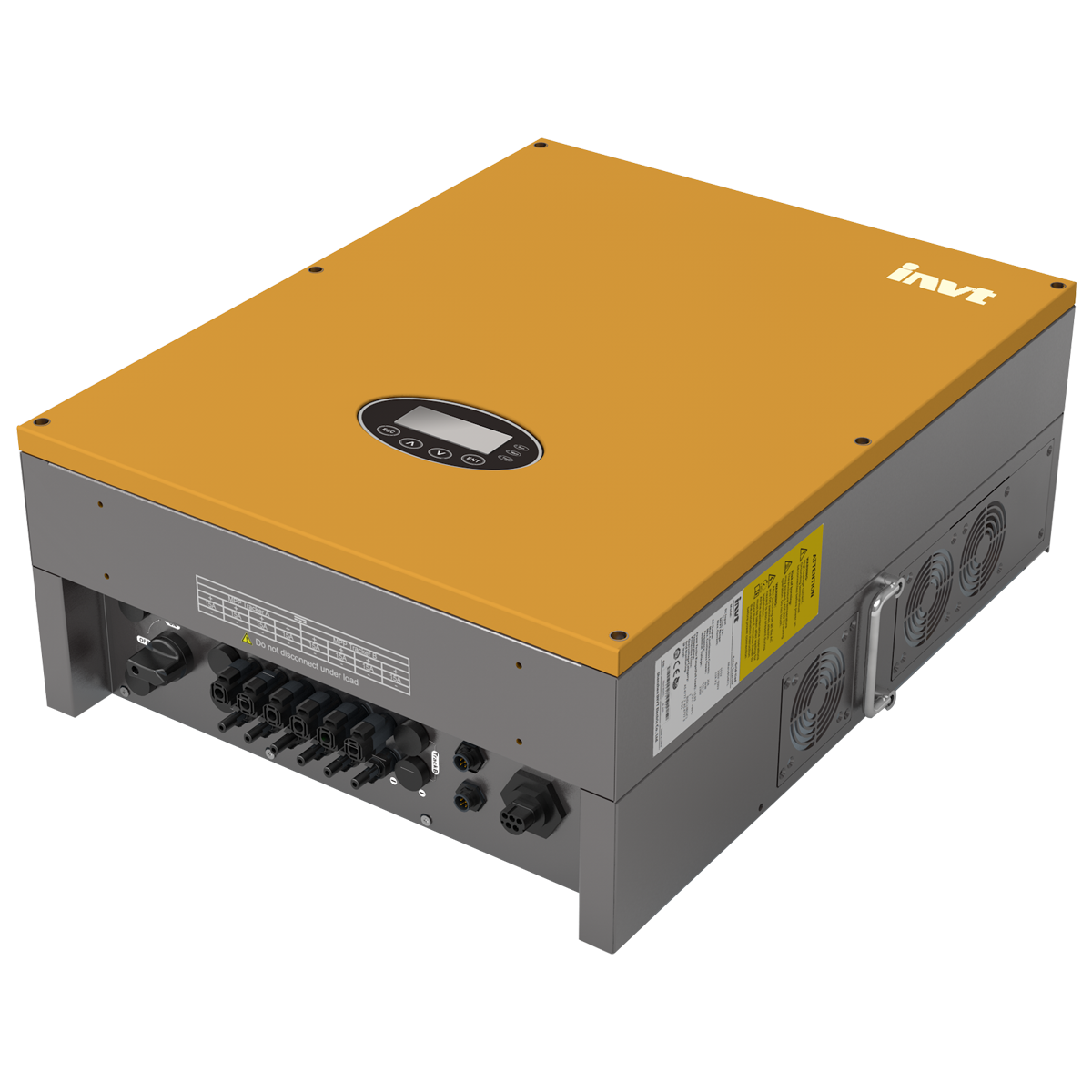

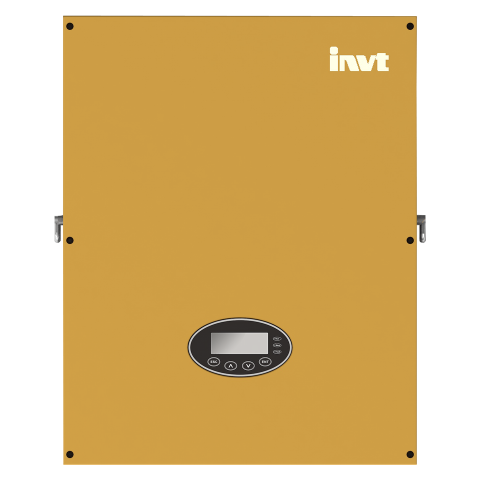

Сонячні мережеві інвертори iMars серії BG

Сонячні мережеві інвертори-перетворювачі iMars (grid-tie, on-grid)

Трифазні сонячні мережеві інвертори-перетворювачі серії iMars BD потужністю 12 - 50 кВА від компанії Пульсар Лімітед - це on-grid (grid-tie) інвертори, призначені для перетворення постійного струму від сонячних фотомодулів в змінний струм безпосередньо в мережу 220В.

Мережеві інвертори генерують електроенергію безпосередньо в мережу і компенсують частину енерговитрат в денний час.

Переваги сонячних інверторів iMars серії BG

правильна синусоїда на виході;
високоефективні MPPT контролери!
висока швидкість перемикання на роботу від батарей - 10 мс;
широкий діапазон вхідної напруги і частоти мережі;
комплексна система захисту;
дистанційний моніторинг - безкоштовний "софт" в комплекті!
і багато іншого!

ЕФЕКТИВНІСТЬ

Широкий діапазон напруг на вході, сумісний з усіма видами сонячних панелей і настройками ланцюгів.
Подвійні MPPT допускають незбалансовану вхідну потужність. Максимальна вхідна потужність одного MPPT становить до 60% від загальної потужності.
Комбінована технологія Т-типу трирівневої топології і SVPWM.

ІНТЕЛЕКТУАЛЬНІСТЬ

Настроюємая потужність на виході (AC) 1-100%. Самоадаптація до мереж різних типів.
Вбудована система моніторингу та управління, просте підключення до віддаленого моніторингу.

НАДІЙНІСТЬ

Клас захисту IP65, працює в різних умовах навколишнього середовища.
Передові електронні компоненти, новітні розробки удосконаленого терморегулювання.

ЗРУЧНІСТЬ

Велика щільність енергії при компактному розмірі.
Модульна конструкція, зручна в обслуговуванні.


Для моделей: BG12KTR, BG15KTR, BG17KTR	Для моделей: BG20KTR BG25KTR BG35KTR BG30KTR BG40KTR-HV BG33KTR BG50KTR-HV

iMars удалённый мониторинг

	BG12KTR	BG15KTR	BG17KTR
Вход (AC)
Макс. мощность на вводе (Вт)	14000	18000	19500
Макс. напряжение на вводе (Вт)	1000
Напряжение при пуске (В) / Мин. рабочее положение (В)	200 / 180
Диапазон напряжений MPPT (В)	180-800

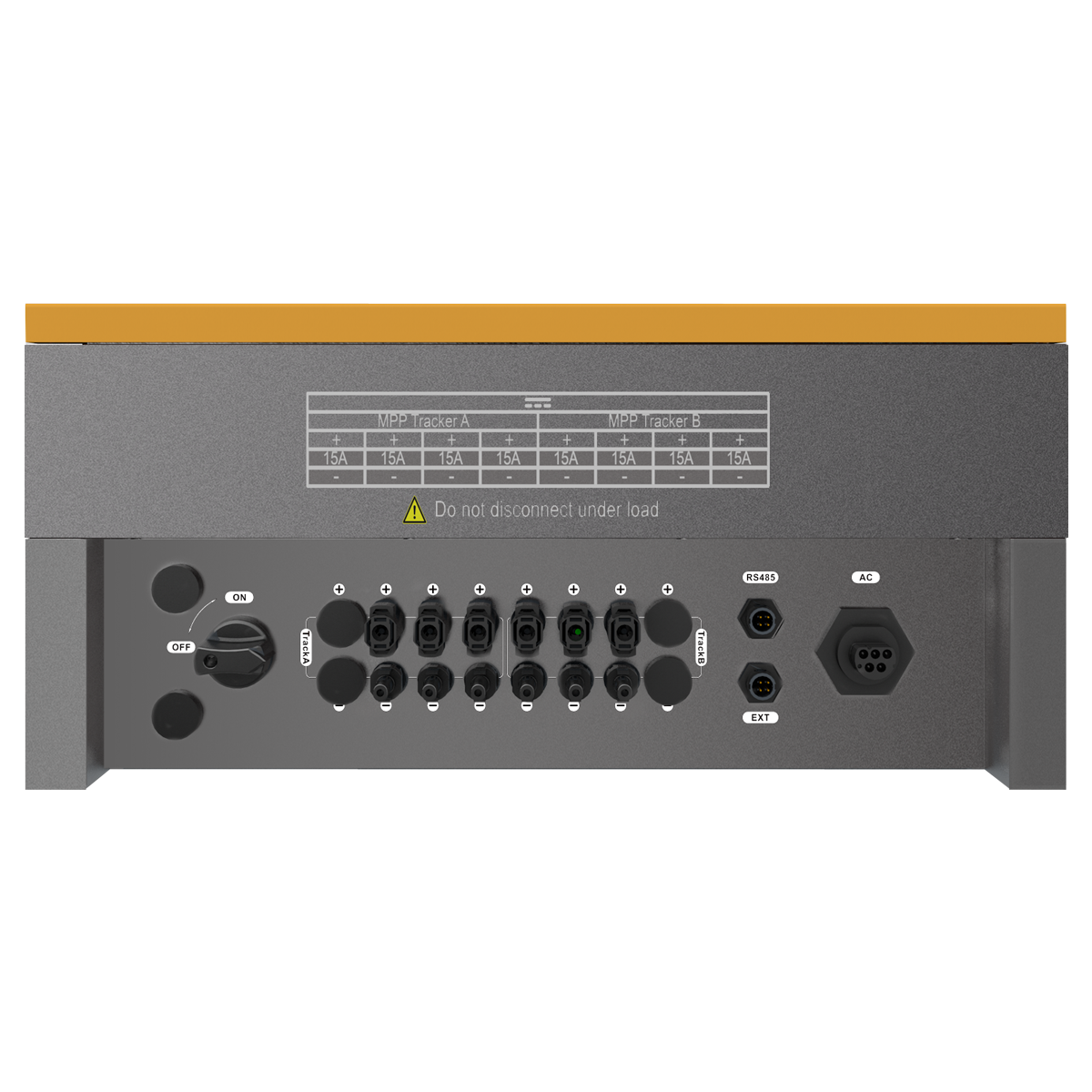

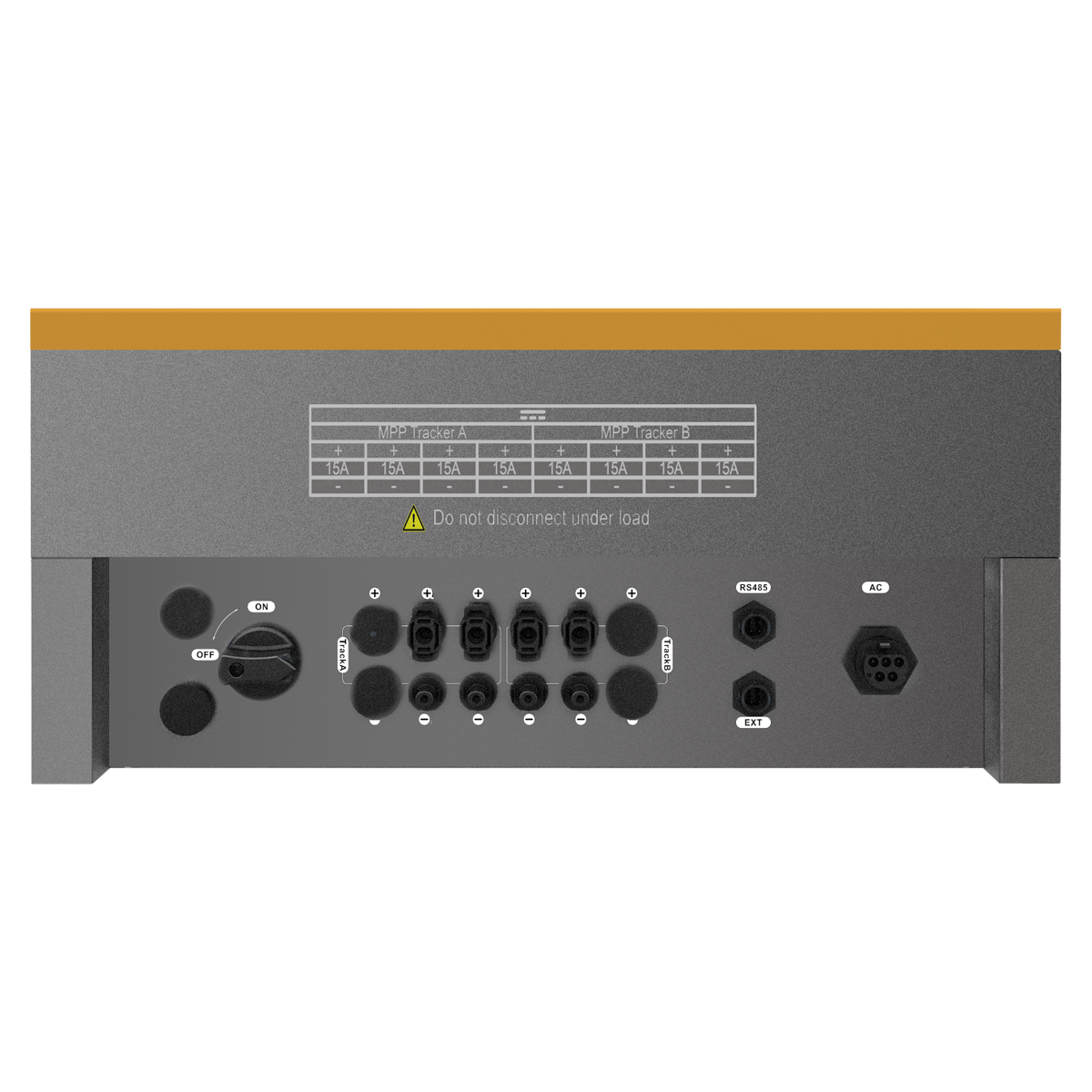

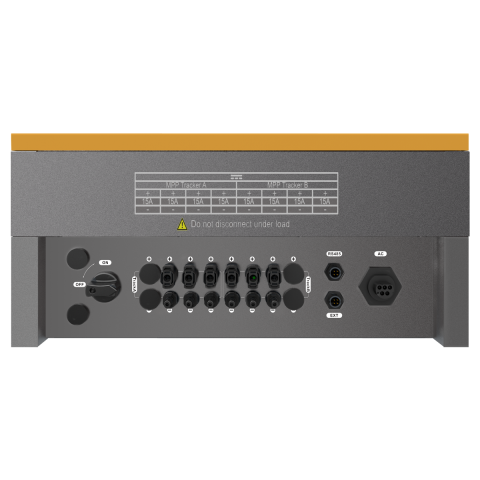

Количество MPPT / Цепь на MPPT	2/2
Макс. сила тока (А) на MPPT x Количество MPPT	19x2	21x2	23x2
Выход (DC)
Ном. мощность на выходе (Вт)	12000	15000	17000
Макс. сила тока на выходе (А)	19,3	24,1	27,3
Коэф. мощности на выходе	-0.8~+0.8 (настраивается)
Коэф. искажений входного тока THDi	<3% (при номинальной мощности)
Ном. напряж. на выходе (В) / Частота	230 / 400В; 220 / 380В, 3L+N+PE / 3L+PE, 50Гц / 60Гц

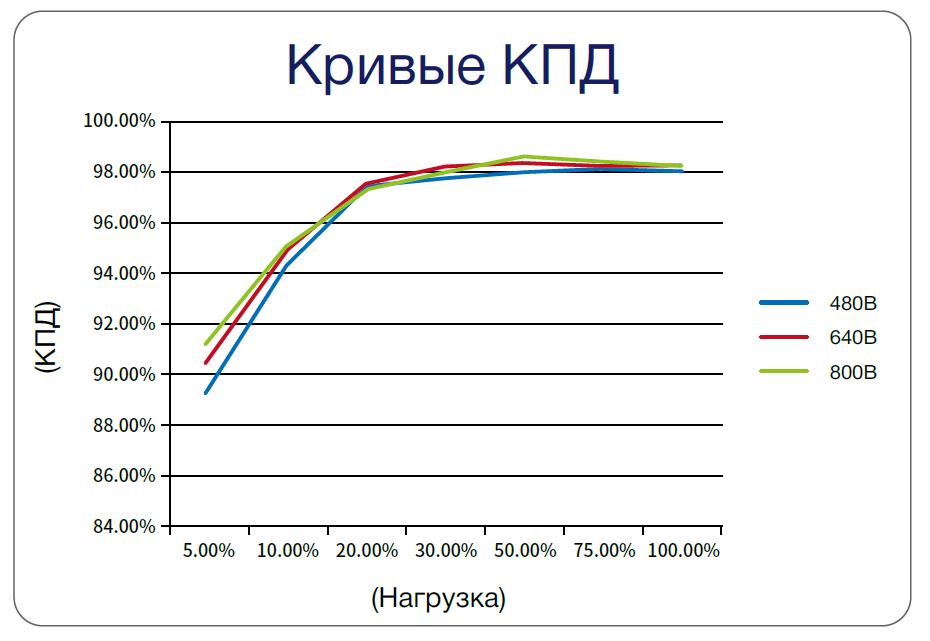

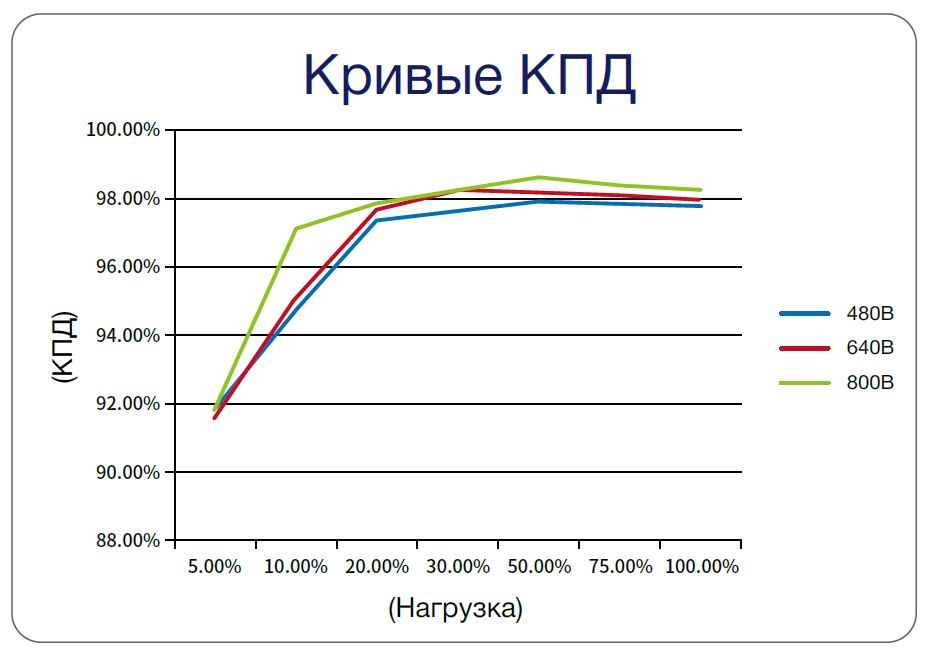

КПД
Макс. КПД	98,20%	98,30%	98,30%
Euro-КПД	97,60%	97,80%	97,80%
MPPT КПД	99,90%
Защита
Защита	Предохранитель DC тока, защита от КЗ перем. тока, защита от сверхтока, защита от перенапряжения, защита изоляции, УЗО, защита от повышения напряжения, защита Anti-island, защита от перегрева, контроль замыкания на землю, и пр.
Общие характеристики
Дисплей	3.5" LCD Дисплей, дисплей с подсветкой
Язык дисплея	Английский, китайский, немецкий, голландский
Интерфейсы	RS485 (стандартно); WiFi, Ethernet (опционно)
Способ охлаждения	Интеллектуальное охлаждение
Класс защиты от внешних воздействий	IP65
Ночное собств. Потребление (Вт)	<0.5
Топология	Бестрансформаторный
Рабочий диапазон температур	-25°C~+60°C (снижается после 45°C)
Относительная влажность	4~100%, без конденсации
Размеры (Ш х Г х В мм)	610x480x204
Вес (кг)	38
Классификация сети	DIN VDE 0126-1-1: 2013, VDE-AR-N 4105: 2011, DIN VDE V 0124-100: 2012, IEC 61727 (IEC62116), AS/NZS 4777.2: 2015, NB/T32004-2013, IEC 60068-2-1: 2007, IEC 60068-2-2: 2007, IEC 60068-2-14: 2009, IEC 60068-2-30: 2005, IEC 61683: 1999, C10 / 11: 2012
Сертификат безопасности / Сертификаты EMC	IEC 62109-1: 2010, IEC 62109-2: 2011, EN 61000-6-2: 2005, EN 61000-6-3: 2007 /A1: 2011
Гарантия (лет)	5 (стандартно) / 10 (опционно)

---

	BG20KTR	BG25KTR	BG30KTR	BG33KTR	BG35KTR	BG40KTR-HV	BG50KTR-HV
Вход (AC)
Макс. мощность на вводе (Вт)	20800	28000	33000	36000	38000	42800	53000
Макс. напряжение на вводе (Вт)	1000						1100
Напряжение при пуске (В) / Мин. рабочее положение (В)	300 / 280						200 / 160
Диапазон напряжений MPPT (В)	280-800						200-900
Количество MPPT / Цепь на MPPT	2/3				2/4		2/5
Макс. сила тока (А) на MPPT x Количество MPPT	25x2	30x2	33x2	33x2	33x2	33x2	42x2
Выход (DC)
Ном. мощность на выходе (Вт)	20000	25000	30000	33000	35000	40000	50000
Макс. сила тока на выходе (А)	32	40	48	48	48	48	53
Коэф. мощности на выходе	-0.8~+0.8 (настраивается)
Коэф. искажений входного тока THDi	<3% (при номинальной мощности)
Ном. напряж. на выходе (В) / Частота	230 / 400В; 220 / 380В, 3L+N+PE / 3L+PE, 50Гц / 60Гц					277 / 480В, 3L+N+PE / 3L+PE, 50Гц / 60Гц	310 / 540В, 3L+N+PE / 3L+PE, 50Гц / 60Гц
КПД
Макс. КПД	98,40%	98,40%	98,50%	98,50%	98,50%	98,60%	98,60%
Euro-КПД	98,00%	98,00%	98,00%	98,10%	98,10%	98,20%	98,20%
MPPT КПД	99,90%
Защита
Защита	Предохранитель DC тока, защита от КЗ перем. тока, защита от сверхтока, защита от перенапряжения, защита изоляции, УЗО, защита от повышения напряжения, защита Anti-island, защита от перегрева, контроль замыкания на землю, и пр.
Общие характеристики
Дисплей	3.5" LCD Дисплей, дисплей с подсветкой						LED Дисплей
Язык дисплея	Английский, китайский, немецкий, голландский						/
Интерфейсы	RS485 (стандартно); WiFi, Ethernet (опционно)						RS485 (стандартно), WiFi, Ethernet (опционно), PLC carrier Коммуникация (опционно)
Способ охлаждения	Интеллектуальное охлаждение
Класс защиты от внешних воздействий	IP65
Ночное собств. Потребление (Вт)	<0.5
Топология	Бестрансформаторный
Рабочий диапазон температур	-25°C~+60°C (снижается после 45°C)
Относительная влажность	4~100%, конденсация
Размеры (Ш х Г х В мм)	660x520x250						645x660x425
Вес (кг)	52						57
Классификация сети	DIN VDE 0126-1-1: 2013, VDE-AR-N 4105: 2011, DIN VDE V 0124-100: 2012, IEC 61727 (IEC62116), AS/NZS 4777.2: 2015, NB/T32004-2013, IEC 60068-2-1: 2007, IEC 60068-2-2: 2007, IEC 60068-2-14: 2009, IEC 60068-2-30: 2005, IEC 61683: 1999, C10 / 11: 2012, G59/ 3-2: 2015, EN 50438: 2013, Leader, ZVRT, PEA
Сертификат безопасности / Сертификаты EMC	IEC 62109-1: 2010, IEC 62109-2: 2011, EN 61000-6-2: 2005, EN 61000-6-3: 2007 /A1: 2011
Гарантия (лет)	5 (стандартно) / 10 (опционно)

Инструкции по эксплуатации
→ INVT_BG 12-40KW Руководство пользователя_RU.pdf (1.69 MiB)
Каталоги и технические спецификации
→ BG INVT iMars Solar Inverter_Data-sheet_RU.pdf (6.52 MiB)
Сертифікати та заключення
→ Сертификат соответствия iMars.pdf (1.1 MiB)
