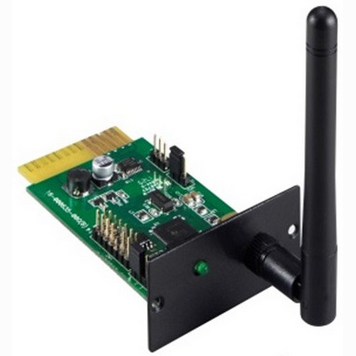

Wi-Fi Card/Box для инверторів NetPRO

Wi-Fi карта сумісна з інверторами:

NetPRO PHAETON
NetPRO PROTON
NetPRO ALPHA
NetPRO ALPHA 3P

Wi-Fi карта призначена для збору даних від підключеного інвертора (ів) та їх передачі в онлайн-центр обробки даних через бездротову мережу. Служба даних HTTP сервера може контролювати кілька пристроїв і зберігати всю інформацію про роботу пристрою на сервері даних. Після установки Wi-Fi карти користувачі можуть налаштувати параметри зв'язку як режим AP (точка доступу) або віддалений доступ до даних інвертора через Інтернет в режимі STA (режим станції).

Також користувачі можуть отримувати доступ до даних про роботу інвертора і аналізувати повідомлення за допомогою веб-браузера. Дана Wi-Fi карта автоматично оновлює і встановлює останню версію прошивки.

Принцип роботи Wi-Fi карти для інвертора в режимі AP і STA

Особливості Wi-Fi карти для інверторів NetPRO

Вивантаження інформації на сервер даних через бездротову мережу.
Віддалений моніторинг даних інвертора (ів) через сервер даних в будь-який час.
Повідомлення про подію по електронній пошті.
Вбудований веб-сервер.
Автоматичне оновлення прошивки.

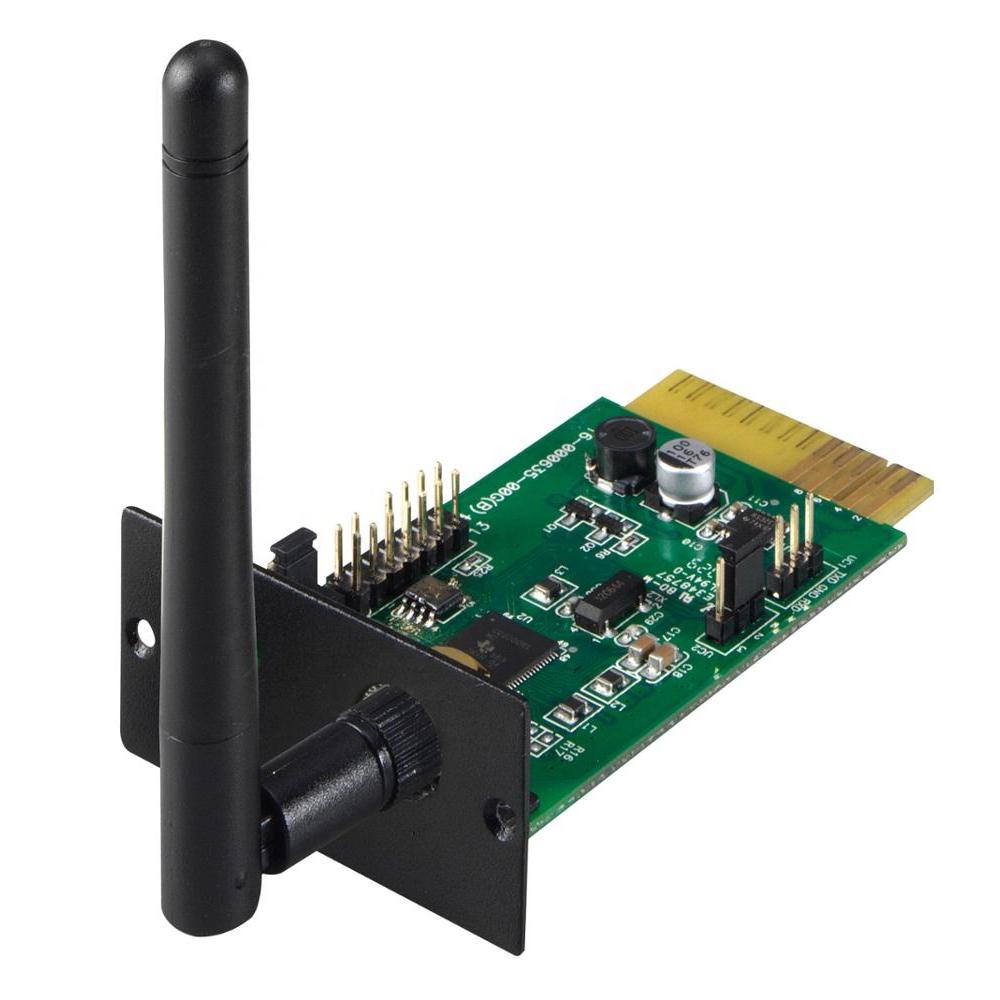

Огляд Wi-Fi карти для сонячного інвертора

Wi-Fi карта	Wi-Fi Box

(1) Антена
(2) Світлодіод стану системи
(3) Golden Fingers: для підключення інтелектуального слота підключеного пристрою
(4) Порт RS-232
(5) Вхід 12 В постійного струму

Додаткову інформацію про налаштування та підключення карти дивіться в керівництві користувача.

Налаштування Wi-Fi box

Скидання параметрів Wi-Fi box до заводських налаштувань

МОДЕЛЬ	Карта GPRS	3G карта	Карта Wi-Fi
Поддержка сети	GPRS / GSM 850/900/1800/1900 • Мультислотовый класс 12 • Полная поддержка PBCCH • Мобильная станция класса B"	GSM / GPRS / EDGE: Двухдиапазонный GSM 900/1800 МГц UMTS / HSPA +: Двухдиапазонный UMTS 900/2100 МГц	802.11 b/g/n STA, AP, P2P
Сетевой протокол	TCP / IP, UDP, HTTP, HTTPS, IPv4, SSL
Сим-карта	Micro card 12 х 15 мм	Micro card 12 х 15 мм	N / A
Коммуникационный интерфейс	Golden finger
Входная мощность	12 В
Потребляемая мощность	2 Вт (макс.)
Обновление прошивки	Через сеть
Рабочая температура	- 10°C ~ 75°C
Влажность при эксплуатации	0 ~ 95%
Температура хранения	-15°C ~ 85°C
Размер, Д x Ш x В (мм)	23 х 47 х 15
