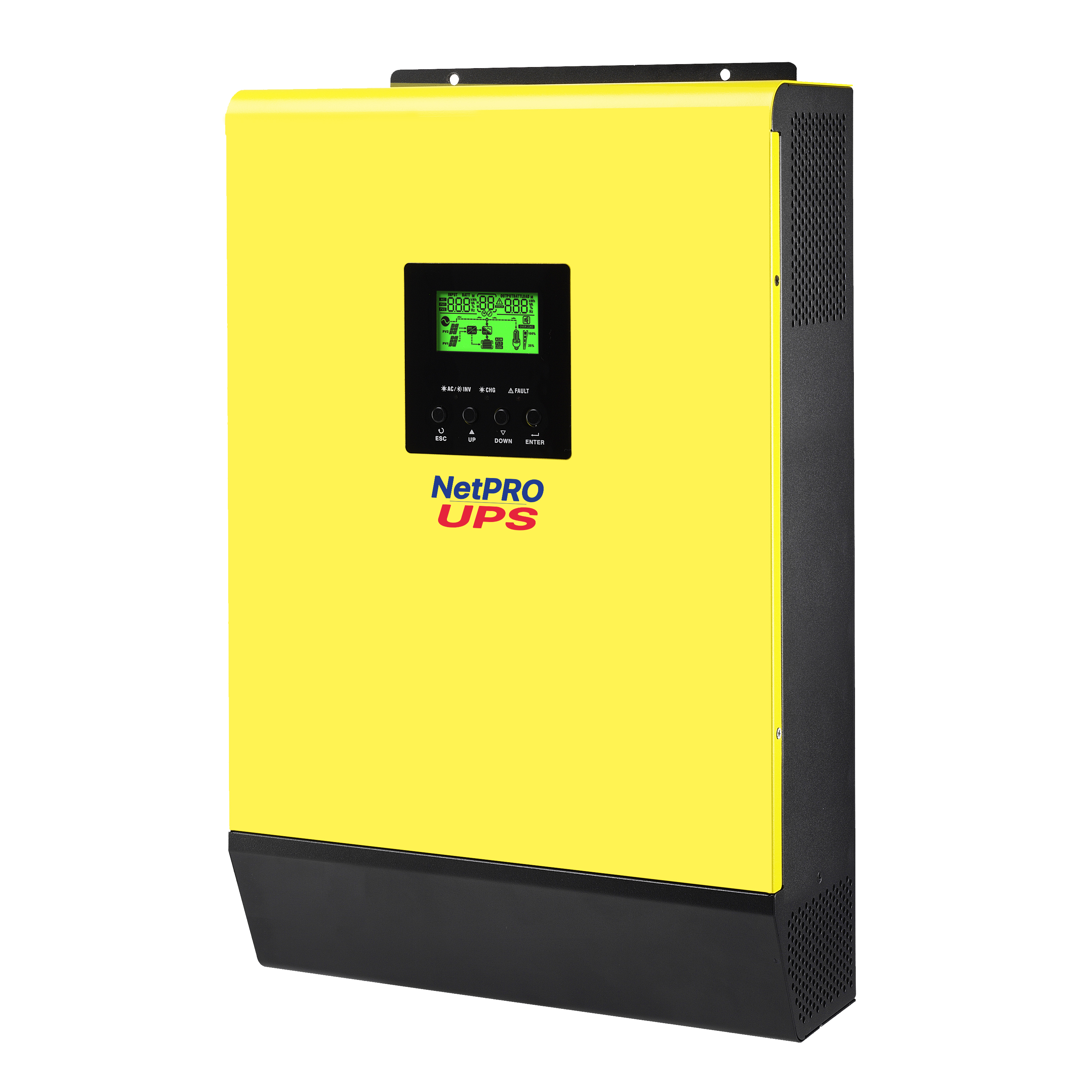

Гібридний сонячний інвертор NetPRO Alpha
Багатофункціональний гібридний інвертор/зарядний пристрій, в якому поєднуються функції інвертора, сонячного зарядного пристрою і зарядного пристрою з контролером стеження за точкою потужності (МРРТ), і зарядного пристрою акумуляторної батареї.
Залежно від різних ситуацій інвертор призначений для безперервної подачі енергії від фотоелектричних модулів, акумулятора або централізованої мережі.
Пристрій може одночасно живити навантаження і заряджати акумулятори, якщо достатньо вироблюваної потужності від фотоелектричних модулів.
Гарантія — 24 місяці
Переваги гібридного інвертора NetPRO Alpha:
- Чиста синусоїда на виході.
- Можливість передачі (продажу за "зеленим тарифом") електроенергії в мережу.
- Функція "підмішування" сонячної енергії до мережевої при живленні навантажень.
- Програмований пріоритет використовуємого джерела енергії: сонячні батареї, акумулятори або мережа.
- Регульовані користувачем зарядний струм і напруга.

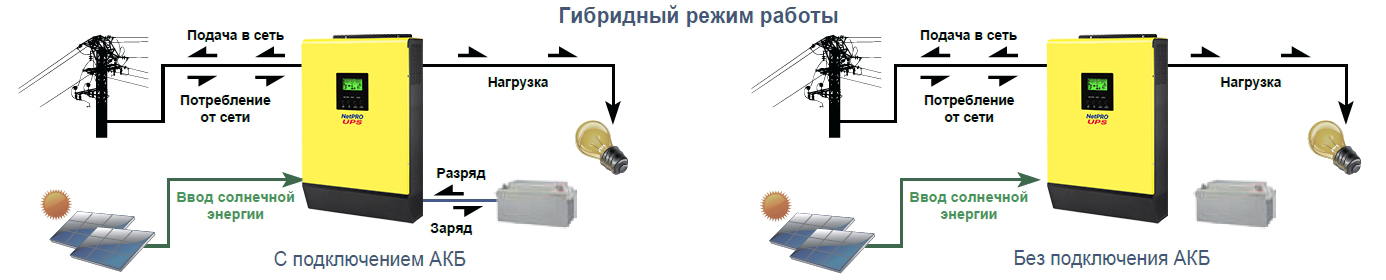

- Програмовані режими роботи (мережевий - продаж за "зеленим тарифом" (grid-tie), автономний (off-grid) і мережевий з резервною функцією (grid-tie with backup).
- Програмне забезпечення для моніторингу та відображення статусу та управління в реальному часі.
- Паралельна робота до 9 пристроїв (для моделей 2кВт / 3кВт / 5 кВт).
- Незалежна система акумуляторів.
- Можливість роботи без АКБ.

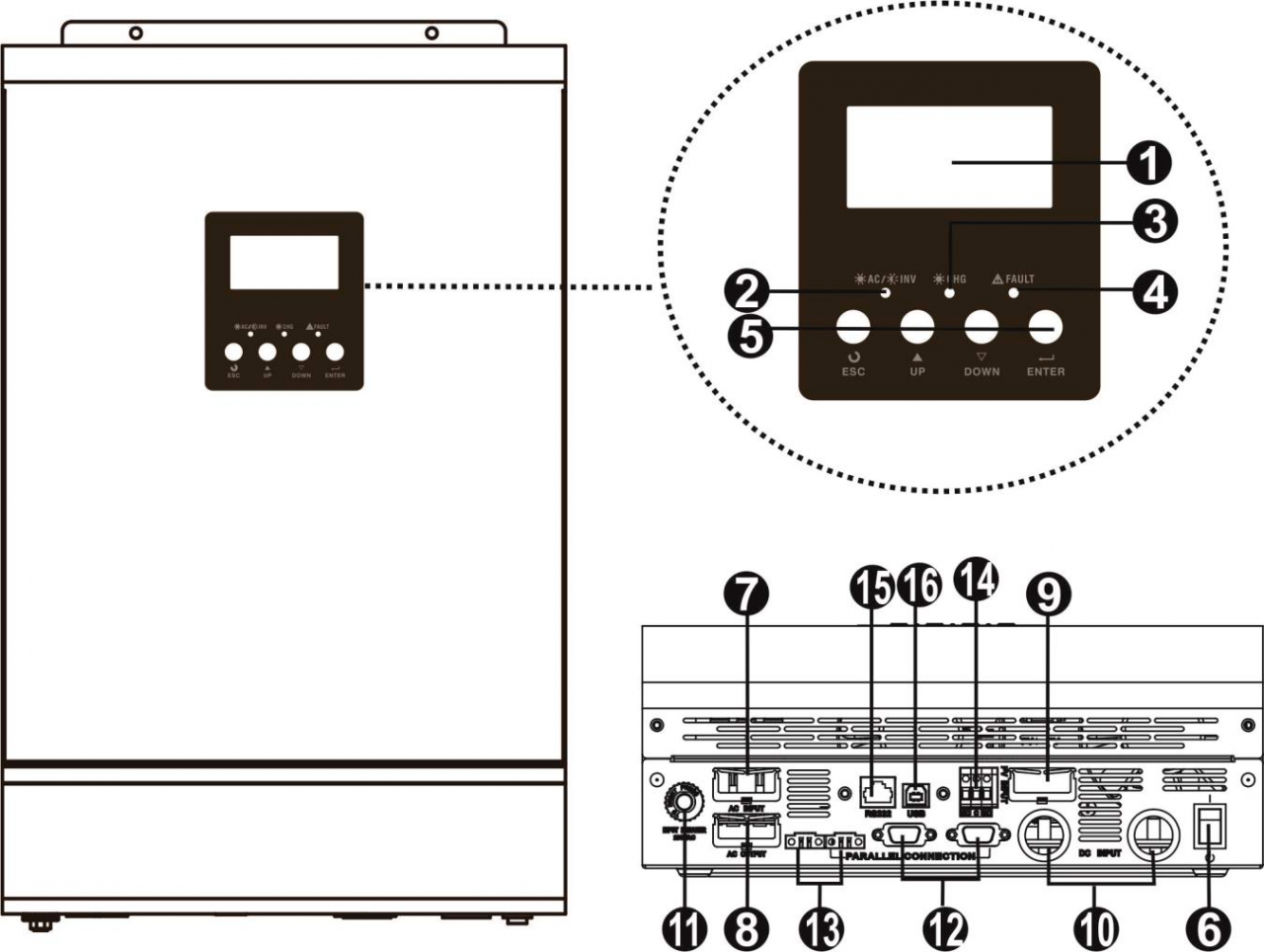

Зовнішній вигляд сонячного інвертора NetPRO Alpha:
- Рідкокристалічний дисплей.
- Індикатор стану.
- Індикатор зарядки акумуляторної батареї.
- Індикатор несправності.
- Кнопки вибору режиму і установки параметрів.
- Кнопка вкл/викл (On / Off).
- Вхід мережі електроживлення зм. струму (АС).
- Вихід мережі електроживлення зм. струму (АС).
- Вхід сонячної батареї.
- Вхід акумуляторної батареї.
- Автоматичний вимикач.
- Роз'єм паралельного порту (тільки для моделей з паралельним підключенням).
- Порт передачі даних.
- Сухий контакт (для підключення і харчування додаткових пристроїв).
- Роз'єм RS-232.
- Роз'єм USB.
Орієнтовний час автономної роботи інвертора при різних навантаженнях.
Час представлено при роботі з 4 АКБ EverExceed серії Deep Cycle на основі заявлених виробником розрядних характеристик АКБ з глибиною розряду до 1,75В/ел при температурі навколишнього середовища 20°С:
У інвертор можна опціонально встановити wi-fi карту для віддаленого моніторингу та отримання повідомлень про функціонування пристрою.
WI-FI CARD/BOX ДЛЯ ІНВЕРТОРІВ NETPRO
Wi-Fi карта призначена для збору даних від підключеного інвертора(ів) та їх передачі до онлайн-центру обробки даних через бездротову мережу. Служба даних HTTP-сервера може контролювати кілька пристроїв і зберігати всю інформацію про роботу пристрою на сервері даних. Після встановлення Wi-Fi карти користувачі можуть настроїти параметри зв'язку як режим AP (точка доступу) або віддалений доступ до даних інвертора через Інтернет у режимі STA (режим станції).
Також користувачі можуть отримати доступ до даних про роботу інвертора та аналізувати повідомлення за допомогою веб-браузера. Дана Wi-Fi карта автоматично оновлює та встановлює останню версію прошивки.
Принцип роботи Wi-Fi карти для інвертора в режимі AP та STA
Особливості Wi-Fi картки для інверторів NetPRO
- Вивантажує інформацію на сервер даних через бездротову мережу.
- Віддалений моніторинг даних інвертора(ів) через сервер даних у будь-який час.
- Повідомлення про подію електронною поштою.
- Вбудований веб-сервер.
- Автоматичне оновлення прошивки.
Огляд Wi-Fi карти для сонячного інвертора
- (1) Антена
- (2) Світлодіод стану системи
- (3) Golden Fingers: для підключення інтелектуального слота підключеного пристрою
- (4) Порт RS-232
- (5) Вхід 12 В постійного струму
Додаткову інформацію про налаштування та підключення карти див. у посібнику користувача.
|
Налаштування Wi-Fi box |
Скидання параметрів Wi-Fi box до заводських установок |
Пульсар Лімітед — енергія для кращого життя!
|
Модель |
NetPRO Alpha 1.5кВт |
NetPRO Alpha 2кВт |
NetPRO Alpha 3кВт |
NetPRO Alpha 5кВт |
|
Максимальна потужність масиву сонячних панелей |
2000Вт |
3000Вт |
4000Вт |
5000Вт |
|
Номінальна вихідна потужність |
1500Вт |
2000Вт |
3000Вт |
5000Вт |
|
Максимальна напруга відкритого контуру масиву сонячних панелей (DC) |
400 В |
450 В |
450 В |
450 В |
|
Діапазон напруги MPPT (DC) |
120 В ~ 380 В |
90 В ~ 430 В |
120 В ~ 430 В |
120 В ~ 430 В |
|
Кількість MPP-трекерів |
1 |
1 |
1 |
1 |
|
РОБОТА В МЕРЕЖІ |
||||
|
ВИХІД МЕРЕЖІ (AC) |
||||
|
Номінальна вихідна напруга (AC) |
220/230/240 В |
|||
|
Діапазон вихідної напруги (AC) |
184 - 264.5 В або 195.5 - 253 В (налаштовується) |
|||
|
Номінальний вихідний струм |
6.5A |
8.7A |
13A |
21.7A |
|
Коефіцієнт потужності |
> 0.99 |
|||
|
ЕФЕКТИВНІСТЬ |
||||
|
Максимальна ефективність перетворення (DC/AC) |
95% |
95% |
95% |
95% |
|
РОБОТА БЕЗ МЕРЕЖІ, ГІБРИДНИЙ РЕЖИМ |
||||
|
ВХІД МЕРЕЖІ |
||||
|
Допустимий діапазон вхідної напруги (AC) |
90 - 280 В або 170 - 280 В |
|||
|
Діапазон частот |
50 Гц/60 Гц (Автовизначення) |
|||
|
Максимальний вхідний струм AC |
30A |
30A |
40A |
40A |
|
РЕЖИМ РОБОТИ ВІД АКБ, ВИХІД (AC) |
||||
|
Номінальна вихідна напруга (AC) |
220/230/240 В |
|||
|
Форма вихідного сигналу |
Чиста синусоїда |
|||
|
ККД (DC в AC) |
93% |
|||
|
АКБ І ЗАРЯДНИЙ ПРИСТРІЙ |
||||
|
Номінальна напруга (DC) |
48 В |
|||
|
Максимальний струм заряду від сонячної батареї |
30 A |
60 A |
60 A |
80 A |
|
Максимальний струм заряду від мережі |
40 A |
60 A |
60 A |
80 A |
|
Максимальний струм заряду |
40 A |
60 A |
60 A |
80 A |
|
ЗАГАЛЬНЕ |
||||
|
ФІЗИЧНІ ХАРАКТЕРИСТИКИ |
||||
|
Розміри, Д x Ш x В (мм) |
100 x 300 x 440 |
120 x 295 x 468 |
120 x 295 x 468 |
120 x 295 x 468 |
|
Вага нетто (кг) |
8 |
11 |
11 |
12 |
|
ІНТЕРФЕЙС |
||||
|
Паралельна робота |
н/д |
Є, 9 пристроїв |
Є, 9 пристроїв |
Є, 9 пристроїв |
|
Комунікаційні порти |
USB, RS-232 та сухі контакти |
|||
|
ДОВКІЛЛЯ |
||||
|
Вологість |
0 ~ 90% RH (без конденсації) |
|||
|
Робоча температура |
від -10°C до 50°C
|
|||
