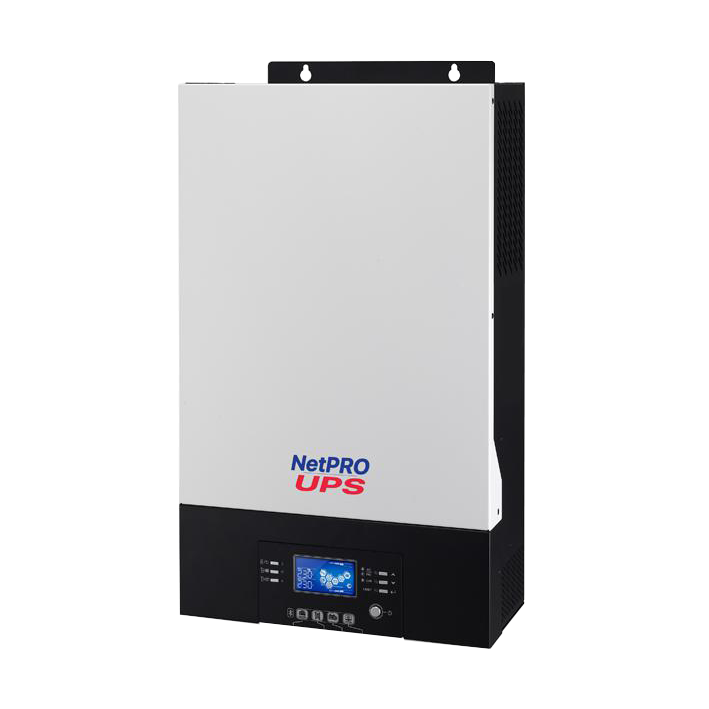

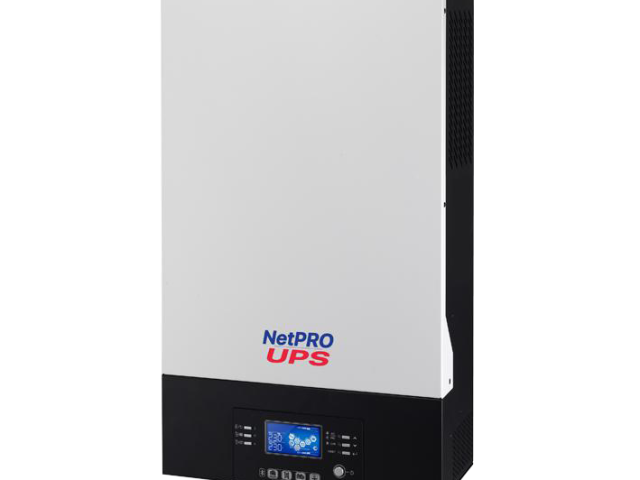

Сонячний OFF-GRID інвертор NetPRO Phaeton (ON-LINE)
Багатофункціональний інвертор/зарядний пристрій, що об'єднує в собі функції інвертора, стабілізатора, сонячного зарядного пристрою. Спеціально розроблений для проблемних мереж з нестабільним рівнем напруги, зберігає працездатність від мережі в межах 110-280В, без відключення від неї, при цьому на виході забазпечує стабільну частоту та напругу без гармонік та спотворень.
Має портативні розміри і може використовуватися в якості джерела безперебійного живлення.
Доступна конфігурація сили струму зарядки акумуляторних батарей, пріоритет вхідного живлення зарядного пристрою від мережі змінного струму/сонячних батарей і прийнятна вхідна напруга, що обирається для різних видів застосування.
Застосовується в сонячних електростанціях і системах безперебійного живлення для серверного, медичного та іншого високоточного обладнання.
Гарантія — 24 місяці
Переваги OFF-GRID інвертора NetPRO Phaeton:
- Нульовий час переходу (0 мс). Надійний захист для критично важливих споживачів: сервери, банкомати і т.д.
- Сонячний інвертор із синусоїдальною хвилею.
- Можливість вибору великого струму заряду.
- Широкий діапазон DC струму на вході.
- Настроюється пріоритет режиму роботи від змінного струму/сонця за допомогою РК-дисплея.
- Сумісність з електромережею і генератором.
- Автоматичний перезапуск при відновленні подачі змінного струму.
- Захист від перевантаження і короткого замикання.
- Інтелектуальна конструкція зарядного пристрою для оптимальної роботи акумулятора.
- Функція холодного старту.
Сфери застосування
- сонячні електростанції;
- джерела безперебійного живлення;
- джерела резервного електроживлення;
- інші області застосування.

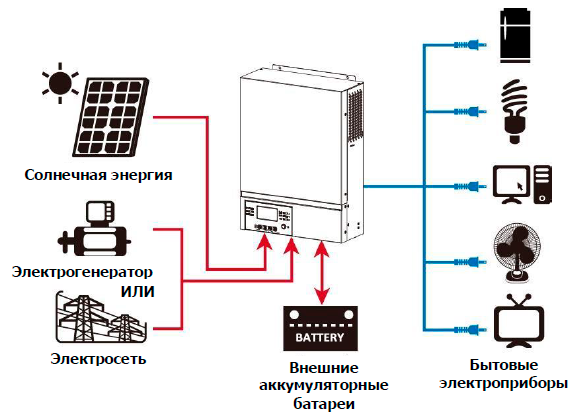

Гібридна система енергопостачання

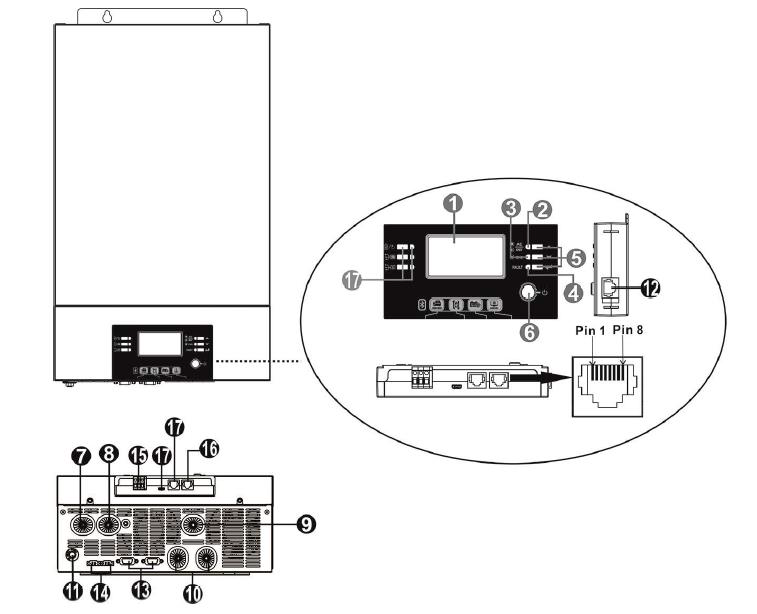

Зовнішній вигляд сонячного інвертора NetPRO Phaeton
РК-дисплей.- Індикатор стану,
- Індикатор зарядки.
- Індикатор несправності.
- Функціональні кнопки.
- Вимикач живлення.
- Вхід змінного струму.
- Вихід змінного струму.
- Вхід з фотоелектричного пристрою
- Вхід з акумуляторної батареї.
- Автоматичний вимикач.
- Комунікаційний порт для приєднання панелі віддаленого РК-дисплея.
- Комунікаційний порт для паралельного з'єднання інверторів (тільки для моделей з функцією паралельного включення).
- Кабель розподілу струму при роботі на загальне струмове навантаження (тільки для моделей з функцією паралельного включення).
- Сухий контакт на магнітному керуванні.
- Комунікаційний порт RS-232.
- Резерв.
Орієнтовний час автономної роботи інвертора при різних навантаженнях.
Час представлено при роботі з 4 АКБ NetPRO HTL та EverExceed серії Deep Cycle на основі заявлених виробником розрядних характеристик АКБ з глибиною розряду до 1,75В/ел при температурі навколишнього середовища 20°С:
| 4 АКБ NetPRO HTL 12-100 (12В, 100Аг при С20) |
4 АКБ NetPRO HTL 12-200 (12В, 200Аг при С20) |
|||
| Підключене навантаження, Вт | Час автономної роботи | Підключене навантаження, Вт | Час автономної роботи | |
| 5000 | 5000 | |||
| 3327,9 | 5000 | |||
| 2457,4 | 5000 | |||
| 2256,6 | 4691,7 | |||
| 1432,9 | 2863,7 | |||
| 1004,4 | 2011 | |||
| 683 | 1368,2 | |||
| 450,9 | 901,7 | |||
| 401,8 | 803,5 | |||
| 218,7 | 437,5 | |||
| 48,7 | 97,3 | |||
| 4 АКБ EverExceed DP-12100 (12В, 100Аг при С20) |
4 АКБ EverExceed DP-12200 (12В, 200Аг при С20) |
|||
| Підключене навантаження, Вт | Час автономної роботи | Підключене навантаження, Вт | Час автономної роботи | |
| 5000 | 5000 | |||
| 5000 | 5000 | |||
| 5000 | 5000 | |||
| 4173,8 | 5000 | |||
| 3348 | 5000 | |||
| 2700,7 | 4977,4 | |||
| 1921,8 | 3727,4 | |||
| 1466,4 | 2968,6 | |||
| 1051,3 | 2089,2 | |||
| 828,1 | 1660,6 | |||
| 689,7 | 1377,1 | |||
| 473,2 | 948,6 | |||
| 392,8 | 790,1 | |||
| 339,3 | 671,8 | |||
| 221,2 | 441,9 | |||
| 186,6 | 372,7 | |||
| 50,9 | 101,8 | |||
У інвертор можна опціонально встановити wi-fi карту для віддаленого моніторингу та отримання повідомлень про функціонування пристрою.
WI-FI CARD/BOX ДЛЯ ІНВЕРТОРІВ NETPRO
Wi-Fi карта призначена для збору даних від підключеного інвертора(ів) та їх передачі до онлайн-центру обробки даних через бездротову мережу. Служба даних HTTP-сервера може контролювати кілька пристроїв і зберігати всю інформацію про роботу пристрою на сервері даних. Після встановлення Wi-Fi карти користувачі можуть настроїти параметри зв'язку як режим AP (точка доступу) або віддалений доступ до даних інвертора через Інтернет у режимі STA (режим станції).
Також користувачі можуть отримати доступ до даних про роботу інвертора та аналізувати повідомлення за допомогою веб-браузера. Дана Wi-Fi карта автоматично оновлює та встановлює останню версію прошивки.

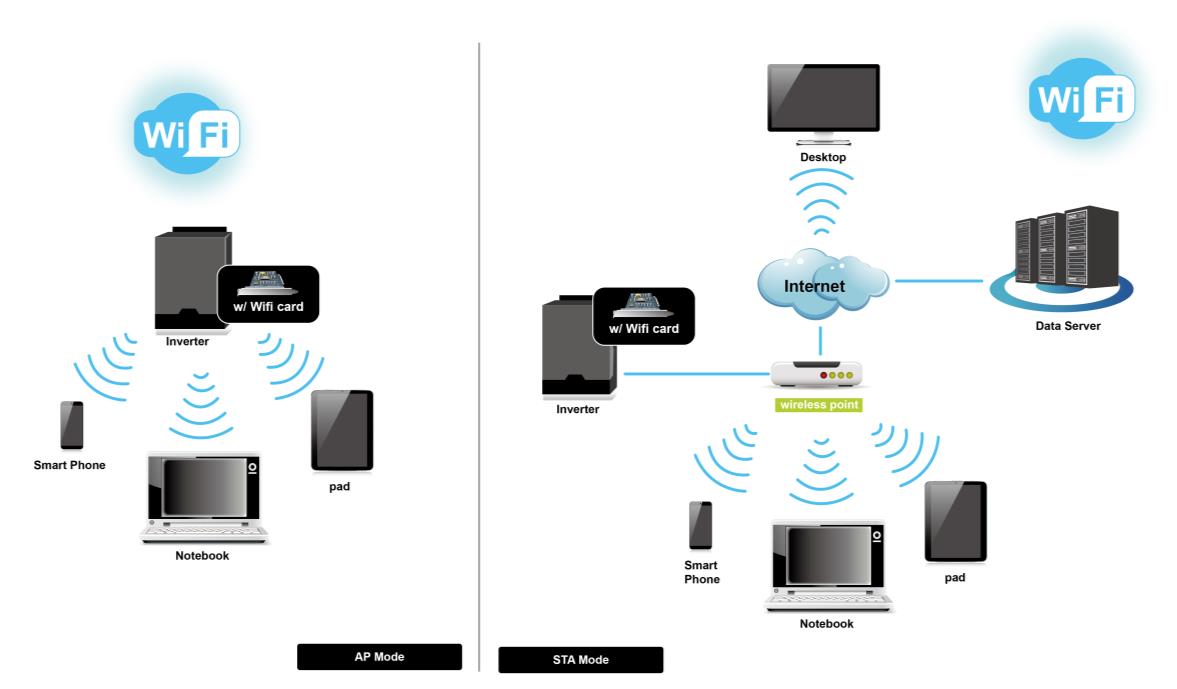

Принцип роботи Wi-Fi карти для інвертора в режимі AP та STA
Особливості Wi-Fi картки для інверторів NetPRO
- Вивантажує інформацію на сервер даних через бездротову мережу.
- Віддалений моніторинг даних інвертора(ів) через сервер даних у будь-який час.
- Повідомлення про подію електронною поштою.
- Вбудований веб-сервер.
- Автоматичне оновлення прошивки.

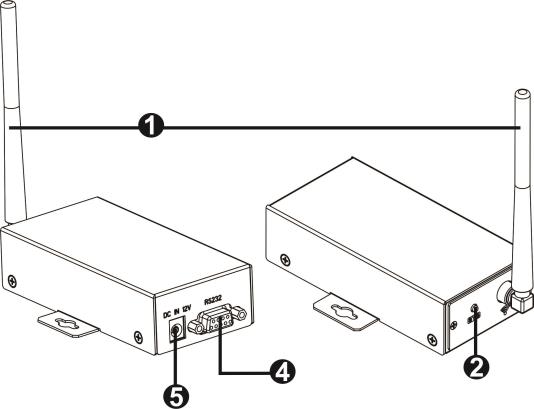

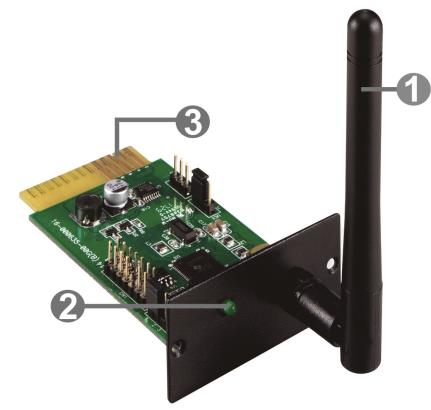

Огляд Wi-Fi карти для сонячного інвертора
- (1) Антена
- (2) Світлодіод стану системи
- (3) Golden Fingers: для підключення інтелектуального слота підключеного пристрою
- (4) Порт RS-232
- (5) Вхід 12 В постійного струму
Додаткову інформацію про налаштування та підключення карти див. у посібнику користувача.
|
Налаштування Wi-Fi box |
Скидання параметрів Wi-Fi box до заводських установок |
Пульсар Лімітед — енергія для кращого життя!
|
Модель |
NetPRO Phaeton-3000P |
NetPRO Phaeton-3000M |
NetPRO Phaeton-5000M |
|
Номінальна потужність |
3000ВА / 3000Вт |
3000ВА / 3000Вт |
5000ВА / 5000Вт |
|
Робота в паралелі |
N/A |
Опційно до 9 пристроїв |
Опційно до 9 пристроїв |
|
ВХІД |
|||
|
Напруга (AC) |
230 В |
||
|
Діапазон напруги (AC) |
176-280 В при 100% навантаженні / 110-280 В при 50% навантаженні |
||
|
Частота |
50 Гц / 60 Гц (автоматичне визначення) |
||
|
ВИХІД |
|||
|
Регулювання напруги (AC) |
220/230/240 В ± 3% |
||
|
THDv на виході |
<3% для лінійних навантажень, <5% для нелінійних навантажень |
||
|
Стійкість до перевантаження |
6000ВА протягом 5 сек |
6000ВА протягом 5 сек |
10000ВА протягом 5 сек |
|
ККД (піковий) |
Лінійний режим: >92%; Режим від АКБ: >93% |
||
|
Час перемикання |
0 мс (для режиму від мережі до роботи від батареї) 10 мс (для режиму інвертора в режимі байпасу) |
||
|
Форма хвилі |
Чиста синусоїда |
||
|
БАТАРЕЇ |
|||
|
Напруга АКБ (DC) |
24 В |
48 В |
|
|
Напруга буферного заряду (DC) |
27 В |
54 В |
|
|
Захист від перезаряджання (DC) |
32 В |
64 В |
|
|
СОНЯЧНИЙ ЗАРЯДНИЙ ПРИСТРІЙ І ЗАРЯДНИЙ ПРИСТРІЙ ВІД МЕРЕЖІ |
|||
|
Тип сонячного зарядного пристрою |
PWM |
MPPT |
MPPT |
|
Максимальна напруга відкритого контуру масиву сонячних панелей (DC) |
80 В |
145 В |
|
|
Максимальна потужність масиву сонячних панелей |
1200 Вт |
1500 Вт |
4000 Вт |
|
Діапазон напруги MPP (DC) |
N/A |
30 ~ 115 В |
60~115 В |
|
Максимальний струм заряду сонячної батареї |
50 A |
60 A |
80 A |
|
Максимальний зарядний струм АС |
60 A |
60 A |
60 A |
|
Максимальний струм заряду |
110 A |
120 A |
140 A |
|
ФІЗИЧНІ ПАРАМЕТРИ |
|||
|
Розміри, Д x Ш x В (мм) |
100 x 272 x 355 |
120 x 295 x 468 |
|
|
Вага нетто (кг) |
6.9 |
7.4 |
11 |
|
Інтерфейси |
USB/RS232 |
||
|
ДОВКІЛЛЯ |
|||
|
Вологість |
Относительная влажность от 5% до 95% (без конденсации) |
||
|
Робоча температура |
від -10°C до 50°C |
||
|
Температура зберігання |
від -15°C до 60°C
|
||
