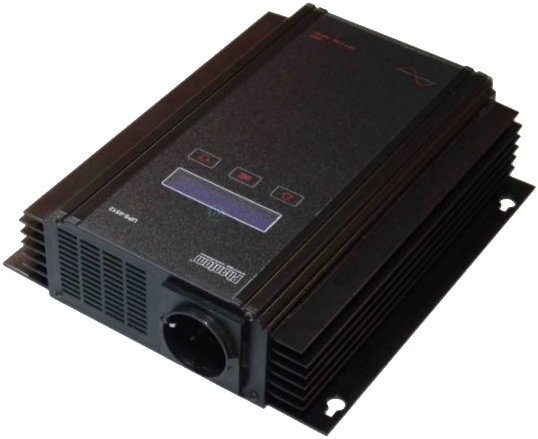

ДБЖ малої потужності Phantom

ДБЖ малої потужності Phantom

ДБЖ призначений для резервного електроживлення обладнання, чутливого до форми живлячої напруги (електронасоси систем опалення, газові котли, аудіо-відеотехніка, комп'ютери і системи автоматики). Виконання більшості функцій ДБЖ здійснюється мікроконтролером за заданою програмою, при цьому, в його незалежній пам'яті фіксуються факти перевантажень, перегрівів, спрацьовування захистів по верхньому і нижньому рівнях, час безперервної роботи, а також інша інформація про умови експлуатації.Однією з відмінних рис ДБЖ є функція автоматичного розрахунку залишкового часу роботи поточного навантаження на енергії, запасеної в АКБ. ДБЖ оцінює кількість енергії, запасеної в АКБ, і зіставляє ці дані з рівнем навантаження. Процес розрахунку відбувається в реальному часі.

В ДБЖ передбачений економний режим роботи інвертора «ЕКО». Даний режим дозволяє скоротити витрату енергії, запасеної в АКБ при живленні навантажень з циклічним режимом роботи, таких як опалювальні котли з електронним управлінням. Завдяки використанню режиму «ЕКО», значно збільшується час роботи інвертора без заряду АКБ. Доступні різні часові інтервали:

1. час роботи - 15 хв, час очікування - 20 хв.
2. час роботи - 20 хв, час очікування - 40 хв.
3. час роботи - 25 хв, час очікування - 75 хв.
4. час роботи - 30 хв, час очікування - 120 хв.

ДБЖ оснащений інтелектуальним зарядним пристроєм, алгоритми роботи якого засновані на результатах тривалих досліджень в області експлуатації свинцево-кислотних акумуляторів. Це дозволяє значно продовжити термін служби АКБ, що використовується спільно з ДБЖ. Струм заряду АКБ вибирається програмою автоматично і становить 10% від паспортної ємності АКБ. Паспортна ємність АКБ вводиться вручну користувачем. ДБЖ забезпечений рідкокристалічним дисплеєм, на якому відображається інформація про вхідну або вихідну напругу, рівні навантаження, режим роботи, рівень заряду і напругу батареї, струм заряду АКБ, розрахунковий часу роботи на АКБ.

Особливості ДБЖ Phantom:

• «Місцеве» резервування навантажень потужністю до 500 Вт в житлових будинках, офісах і квартирах.
• Потужний інтелектуальний зарядний пристрій - тривалий термін служби батарей.
• Чиста синусоїдальна напруга на виході.
• Мобільність, гнучкість і простота установки.
• Безшумність роботи.
• Економний режим — чергування циклів роботи-очікування.
• Підключення навантаження безпосередньо в розетку інвертора.
• Синхронний перехід, швидке перемикання між режимами "МЕРЕЖА" і "БАТАРЕЯ" - до 10 мс.
• Інформативний рідкокристалічний дисплей.
• Схема з транзитним нульовим проводом - важливий фактор для нормальної роботи газових котлів з електронним управлінням.
• Робота від 12В батареї.
• Програмована вихідна напруга, і нижня, верхня напруга переходу на АКБ.
• Автоматичний розрахунок залишкового часу роботи поточного навантаження відповідно до енергії, запасеної в АКБ.

Для зручності експлуатації ДБЖ спільно з твердопаливним котлом або сонячним колектором є можливість встановлювати тимчасові інтервали «Робота» і «Пауза» вручну.

Застосування ІБП Phantom:

• Газові опалювальні котли з електронним керуванням;
• Твердопаливні котли з електронікою та циркуляційним насосом;
• Циркуляційні насоси систем опалення та водопостачання;
• Роутери та інтернет-обладнання;
• Холодильники;
• Комп'ютери та офісна техніка;
• Системи відеоспостереження та охоронної сигналізації;
• Аудіо- та відеотехніка;
• Освітлення;
• Автоматика сонячних колекторів.

ІБП PHANTOM ІДЕАЛЬНО ПІДХОДИТЬ ДЛЯ РОБОТИ В ТАКИХ УМОВАХ:

• часті відключення електроенергії — газовий котел, насос і роутер продовжують працювати, а дім залишається теплим і з інтернетом;
• навантаження чутливе до форми напруги — чиста синусоїда на виході замість апроксимованої східчастої кривої;
• циклічний режим роботи обладнання — економний режим ЕКО чергує роботу і паузу, економлячи заряд батареї;
• тривалі просідання напруги — інвертор працює при вході 140–260 В;
• потрібна довга автономія, а не хвилини, — зовнішня АКБ 12 В будь-якої ємності від 30 до 400 А·год;
• газовий котел з електронним керуванням — транзитний нульовий провід забезпечує коректну роботу автоматики;
• твердопаливний котел або сонячний колектор — інтервали «робота/пауза» налаштовуються вручну.

Особливості роботи та влаштування ІБП Phantom:

1. Більшість функцій виконує мікроконтролер за заданою програмою, а в його енергонезалежній пам'яті фіксуються факти перевантажень, перегрівів, спрацювання захистів за верхнім і нижнім рівнями та час безперервної роботи — історія експлуатації доступна для діагностики.
2. Функція автоматичного розрахунку залишкового часу роботи: інвертор у реальному часі зіставляє енергію, запасену в АКБ, з поточним навантаженням і показує розрахунковий час автономії на дисплеї.
3. Інтелектуальний зарядний пристрій ґрунтується на результатах тривалих досліджень свинцево-кислотних акумуляторів: струм заряду обирається автоматично і становить 10 % від введеної користувачем паспортної ємності АКБ — батареї не «вбиваються» передчасно.
4. Економний режим ЕКО скорочує витрату енергії АКБ під час живлення навантажень із циклічним характером роботи: доступні інтервали 15/20, 20/40, 25/75 та 30/120 хвилин (робота/очікування).
5. Схема з транзитним нульовим проводом — обов'язкова умова коректної роботи багатьох газових котлів з електронним керуванням під час живлення від інвертора.
6. Параметри, що програмуються: вихідна напруга під час роботи від АКБ 200–240 В з відхиленням не більше 1 %, нижній поріг переходу на батарею 140–210 В, верхній — 230–260 В.
7. Східчастий захист від перевантаження: при 100–104 % — 5 секунд, при 105–149 % — 1 секунда, понад 150 % — 0,1 секунди до відключення.
8. Рідкокристалічний дисплей відображає вхідну та вихідну напругу, рівень навантаження, режим роботи, рівень заряду і напругу батареї, струм заряду АКБ та розрахунковий час роботи.

Скільки часу ІБП Phantom 500 пропрацює від батареї: таблиця

Час автономії залежить від ємності зовнішньої АКБ 12 В і потужності навантаження. Розрахункові значення нижче наведено при ККД інвертора 85 % — підберіть батарею під свою задачу:

• Розрахункові значення: фактичний час залежить від температури, віку та ступеня зносу батареї, а також коефіцієнта потужності навантаження (cos φ не менше 0,7).
• Для газового котла рекомендується герметична свинцево-кислотна АКБ типу Gel або AGM глибокого розряду; ємність програмується в інверторі вручну — від 30 до 400 А·год.
• Режим ЕКО збільшує час автономії циклічних навантажень у 2–4 рази: наприклад, інтервал 30/120 хвилин дає роботу котла сумарно до 12 годин від батареї 100 А·год.

ІБП Phantom чи звичайний комп'ютерний ІБП: у чому різниця

Комп'ютерний ІБП розрахований на кілька хвилин роботи, щоб зберегти файли та вимкнути ПК. Phantom — це резервне живлення побутового обладнання на години й добу: інша форма сигналу, інший клас зарядного пристрою та інша автоматика.

Характеристики Phantom — заводські дані; параметри типового офісного ІБП — середні ринкові значення.

Пульсар Лімітед — Енергія для Кращого Життя!

Часті питання про ІБП Phantom
