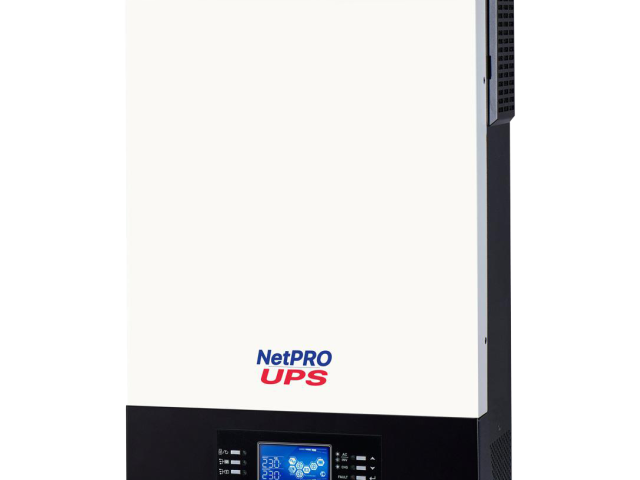

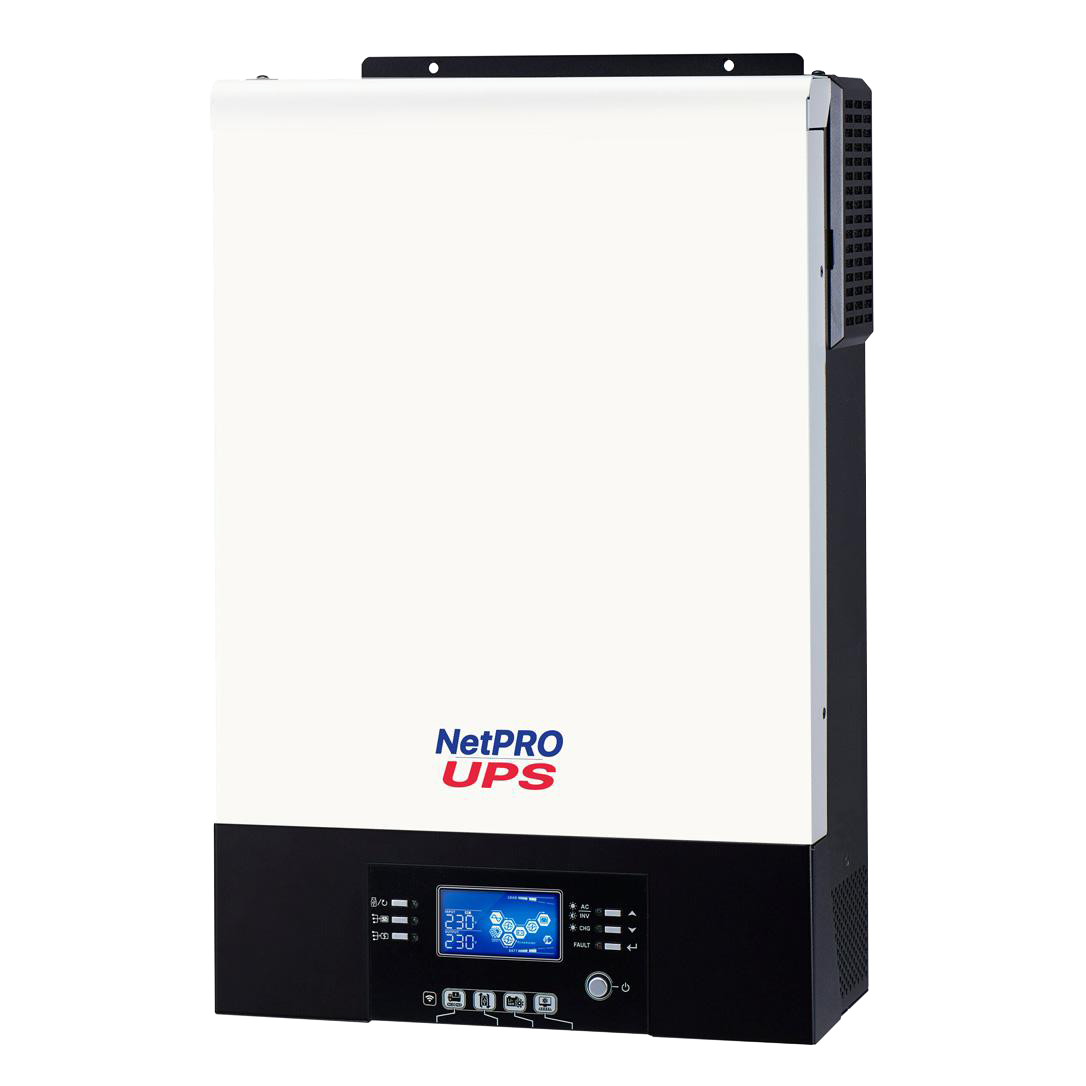

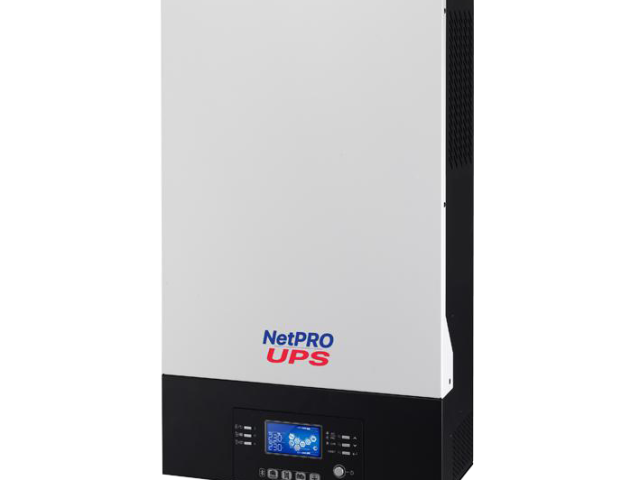

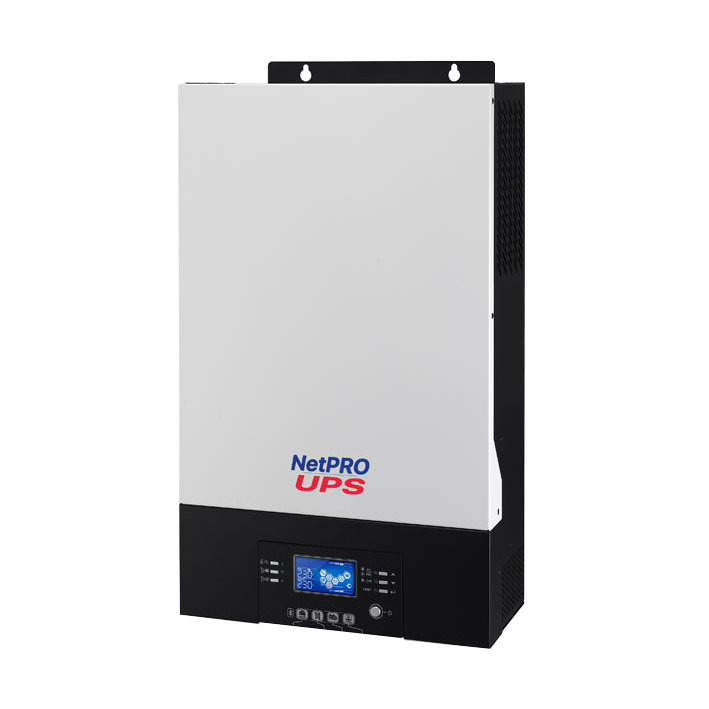

Сонячний OFF-GRID інвертор NetPRO Phaeton-II (ON-LINE)
Багатофункціональний інвертор/зарядний пристрій, що об'єднує в собі функції інвертора, стабілізатора, сонячного зарядного пристрою. Спеціально розроблений для проблемних мереж з нестабільним рівнем напруги, зберігає працездатність від мережі в межах 110-280В, без відключення від неї, при цьому на виході забазпечує стабільну частоту та напругу без гармонік та спотворень.
Високовольтний контролер MPPT з максимальною потужністю сонячного поля до 6000Вт дає змогу дати зарядний струм для акумулятора до 100А або компенсувати споживача на величину сонячного поля.
Має портативні розміри і може використовуватися в якості джерела безперебійного живлення.
Доступна конфігурація сили струму зарядки акумуляторних батарей, пріоритет вхідного живлення зарядного пристрою від мережі змінного струму/сонячних батарей і прийнятна вхідна напруга, що обирається для різних видів застосування.
Застосовується в сонячних електростанціях і системах безперебійного живлення для серверного, медичного та іншого високоточного обладнання.
Гарантія — 24 місяці
Переваги OFF-GRID інвертора NetPRO Phaeton-II:
- Нульовий час переходу (0 мс). Надійний захист для критично важливих споживачів: сервери, банкомати і т.д.
- Сонячний інвертор із чистою синусоїдальною хвилею.
- Високий діапазон вхідної напруги PV.
- Можливість вибору великого струму заряду.
- Широкий діапазон DC струму на вході.
- Вбудований Wi-Fi для мобільного моніторингу (додаток доступний).
- Настроюється пріоритет режиму роботи від змінного струму/сонця за допомогою РК-дисплея.
- Зарезервований комунікаційний порт для BMS (RS485 або CAN-BUS).
- Паралельна робота до 9 пристроїв.
- Сумісність з електромережею і генератором.
- Автоматичний перезапуск при скиданні напруги в мережі.
- Захист від перевантаження і короткого замикання.
- Інтелектуальна конструкція зарядного пристрою для оптимізації роботи акумулятора.
Синусоїдальна форма напруги високої якості на виході дає змогу підключати будь-яких без винятку споживачів. У вас буде працювати і котел опалення, і циркуляційний насос!
Час переходу 0мс. В цьому інверторі реалізовано схемотехніку подвійного перетворення. Це дало змогу виключити перехідні процеси під час перемикання з мережі на акумулятор і назад. І найголовніше, не залежно від того, який рівень напруги в мережі, на виході інвертора завжди якіска енергія.
Завдяки високому струму заряду, до інвертора можна під'єднувати АКБ з великою ємністю, що збільшує час резервування. Струм заряду можна легко налаштувати від 10А (якщо ви використовуєте АКБ з малою ємністю) і до 100А.
Захист від короткого замикання, перевантаження і перегріву надійно захищає інвертор і збільшує термін його служби.
Інтелектуальній зарядний пристрій не перезарядить і не допустить глибокого розряду, що значно впливає на термін служби АКБ, а можливість вибору типу АКБ змусить ЗП працювати в сприятливих режимах як для AGM або GEL батарей, так і для АКБ з рідким електролітом.
Основні функції та особливості інвертора NetPRO Phaeton-II:
- висока якість вихідної напруги у формі чистої синусоїди;
- стабілізація вхідної напруги за технологією On-Line. Час переходу мережа-АКБ-Мережа складаеє 0мс;
- пріоритет використання сонячної енергії перед мережею;
- "підмішування" сонячної енергії до споживачів у режимі реального часу, без використання акумулятора
- можливість роботи в якості автономного джерела елеткроенергіі на момент відключення основної мережі. Автоматичне включення після відновлення параметрів мережі;
- вбудований контролер заряду сонячних панелей, що працює за технологією МРРТ (до 500VDC, 27А);
- гнучке налаштування струму заряду АКБ від 2 до 100А;
- вибір пріоритетного джерела заряду АКБ, можливість погодинного налаштування пріоритетного джерела заряду АКБ;
- можливість одночасної роботи мережевого і сонячного джерела заряду АКБ;
- вибір типу АКБ;
- зарезервовано порт зв'язку для BMS;
- погодинні режими роботи. Інвертор можна запрограмувати на використання різних пріоритетних джерел енергії залежно від інтервалу часу. Наприклад, пріоритет на сонячну енергію і акумулятор встановити в денний час, а пріоритет на мережу в нічний. Таким чином максимально знизити споживання з мережі. А в нічний час перевести будинок на роботу за нижчим нічним тарифом, щоб не розряджаючи акумулятори;
- захист від глибокого розряду і перезаряду АКБ;
- перевантажувальна здатність 200%;
- захист від КЗ, перевантаження і перегріву;
- функція "холодний старт";
- Wi-fi моніторинг через Android / iOS.
- Можливість паралельного підключення до 9 інверторів;
- Можливість трифазного підключення з синхронізацією.
Сфери застосування
- сонячні електростанції;
- джерела безперебійного живлення;
- джерела резервного електроживлення;
- інші області застосування.

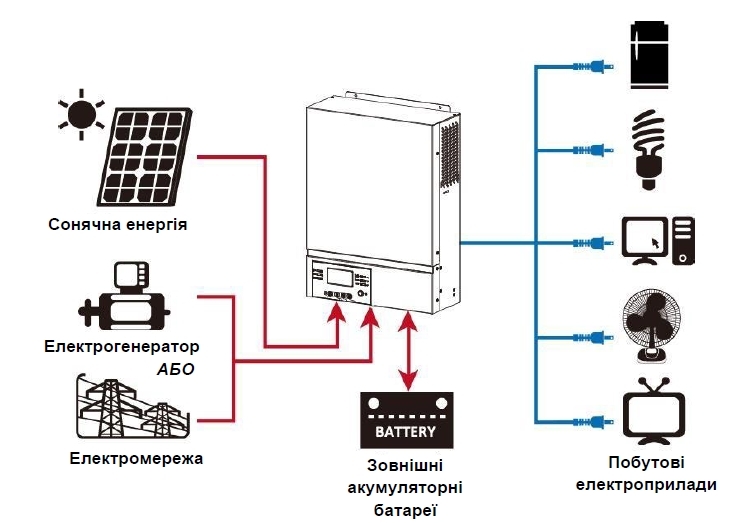

Гібридна система енергопостачання

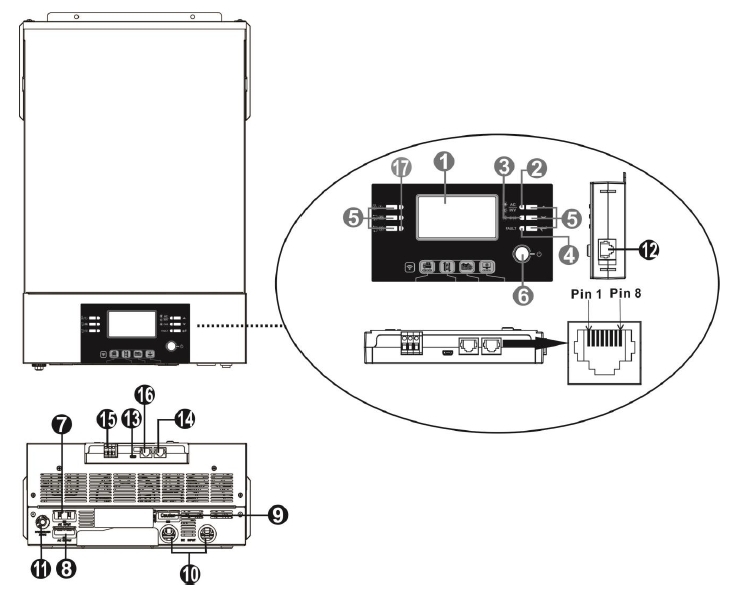

Зовнішній вигляд сонячного інвертора NetPRO Phaeton-II
1. РК-дисплей.
2. Індикатор стану.
3. Індикатор заряджання.
4. Індикатор несправності.
5. Функціональні кнопки.
6. Вимикач живлення.
7. Вхід змінного струму.
8. Вихід змінного струму.
9. Фотоелектричні роз'єми
10. Вхід із акумуляторної батареї.
11. Автоматичний вимикач.
12. Комунікаційний порт для підключення панелі віддаленого РК-екрана.
13. Порт USB: для порту зв'язку та функціонального порту USB
14. Комунікаційний порт RS-232.
15. Сухий магнітокерований контакт.
16. Комунікаційний порт BMS: CAN та RS232 або RS485
17. Світлодіодний індикатор для налаштування функції USB

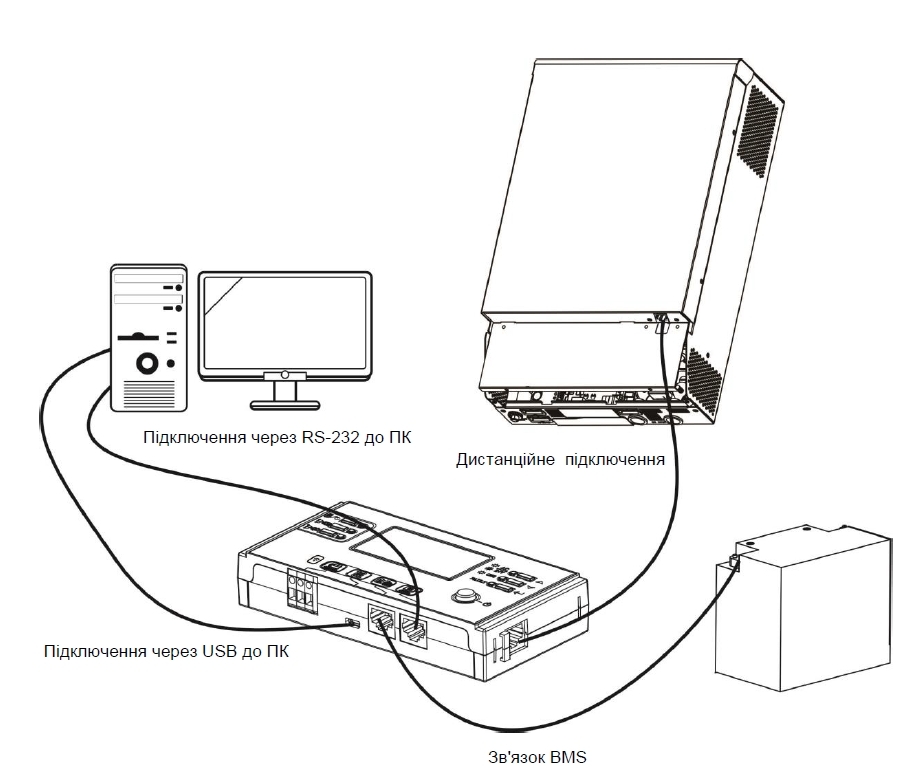

Виносна панель дисплея NetPRO Phaeton-II
Таблиця приблизного часу роботи у режимі джерела резервного живлення
|
Модель |
Навантаження (вольт-ампер) |
Час роботи в режимі джерела резервного живлення при напрузі 48 В постійного струму та ємності акумулятора 200 Аг, хв. |
Час роботи в режимі джерела резервного живлення при напрузі 48 В постійного струму та ємності акумулятора 400 Аг, хв. |
|
5 кВт |
500 |
1226 |
2576 |
|
1000 |
536 |
1226 |
|
|
1500 |
316 |
804 |
|
|
2000 |
222 |
542 |
|
|
2500 |
180 |
430 |
|
|
3000 |
152 |
364 |
|
|
3500 |
130 |
282 |
|
|
4000 |
100 |
224 |
|
|
4500 |
88 |
200 |
|
|
5000 |
80 |
180 |
Пульсар Лімітед — енергія для кращого життя!
|
МОДЕЛЬ |
Phaeton-II-5000-48 |
|
|
Номінальна потужність |
5000 ВА / 5000 Вт |
|
|
Паралельне підключення |
До 9 одиниць |
|
|
ВХІД МЕРЕЖІ |
||
|
Напруга (AC) |
230 В |
|
|
Діапазон напруги (AC) |
110-280 В |
|
|
Діапазон частот |
50 Гц / 60 Гц (автоматичне визначення) ± 4 Гц |
|
|
Фактор потужності |
≧0,98 при номінальній напрузі (100% навантаження) |
|
|
THDi |
≦10% |
|
|
ВИХІД НАВАНТАЖЕННЯ |
||
|
Регулювання напруги AC (режим мережі та батареї) |
230 В ± 5% |
|
|
Діапазон частот (синхронізований діапазон) |
46~54 Гц або 56~64 Гц |
|
|
Діапазон частот (режим батареї) |
50 Гц ± 0,1 Гц або 60 Гц ± 0,1 Гц |
|
|
Гармонійні спотворення |
≦3 % THD (лінійне навантаження); ≦5 % THD (нелінійне навантаження) |
|
|
Час перемик. |
Від мережі AC до режиму від АКБ |
0 мс |
|
Інвертор в байпас |
4 мс (типовий) |
|
|
Форма хвилі |
Чиста синусоїда |
|
|
ЕФЕКТИВНІСТЬ |
||
|
Мережевий режим |
94% |
|
|
Режим ECO |
98% |
|
|
Режим від АКБ |
92% |
|
|
АКУМУЛЯТОР |
||
|
Напруга батареї (DC) |
40~62 В |
|
|
Буферна напруга заряду (DC) |
54 В |
|
|
Захист від перезаряду (DC) |
62 В |
|
|
ВХІД ВІД СОНЦЯ |
||
|
Тип сонячного зарядного пристрою |
MPPT |
|
|
Максимальна потужність фотоелектричної матриці |
6000 Вт |
|
|
Діапазон MPPT при робочій напрузі (DC) |
120 ~ 450 В |
|
|
Макс. напруга холостого ходу PV матриці (DC) |
500 В |
|
|
Максимальний струм сонячного заряду |
100А |
|
|
Максимальний змінний струм заряду |
100А |
|
|
ФІЗИЧНІ ДАНІ |
||
|
Розміри, Д х Ш х В (мм) |
138,4 x 298 x 467,6 |
|
|
Вага нетто (кг) |
12 |
|
|
Інтерфейс зв'язку |
RS232, USB, DRY CONTACT, WI-FI, RS485, CAN |
|
|
УМОВИ ЕКСПЛУАТАЦІЇ |
||
|
Вологість |
Відносна вологість від 5% до 95% (без конденсації) |
|
|
Робоча температура |
- від 10°C до 50°C |
|
|
Температура зберігання |
- від 15°C до 60°C |
|
| NetPRO_Phaeton II_data-sheet_UA.pdf (996.76 KiB) |
| Посібник користувача NetPRO Phaeton-II 5KW_v_1.3_UA.pdf (5.8 MiB) |
| Посібник користувача NetPRO Phaeton-II 5KW_v_1.0_UA.pdf (7.08 MiB) |
