NetPRO HOME-Q ИБП с чистой синусоидой

Модель

300 Вт

600 Вт

1000 Вт

1600 Вт

2500 Вт

3500 Вт

Вход постоянного тока (инвертор должен быть подключен к аккумуляторам для правильной работы)

Номинальное входное напряжение

12 В

24 В

Диапазон входного напряжения DC

10 ~ 15 В

20 ~ 30 В

Вход переменного тока

Диапазон напряжения байпаса

0 ~ 264 Vac для 220 / 230 / 240 Vac,

0 ~ 132 Vac для 100 / 110 / 115 / 120 Vac

Диапазон напряжения сети

   150 ~ 282 Vac для 220 Vac;    156 ~ 294 Vac для 230 Vac;

   163 ~ 307 Vac для 240 Vac;    68 ~ 128 Vac для 100 Vac;

   75 ~ 141 Vac для 110 Vac;     79 ~ 148 Vac для 115 Vac;

82 ~ 154 Vac для 120 Vac.

Диапазон частоты на входе

50 / 60 Гц (автоопределение и настройка): 5% ~ 15%, по умолчанию 15%),

42.5 ~ 57.5 Гц для 50 Гц, 51 ~ 69 Гц для 60 Гц

Диапазон напряжения на входе генератора

   99 ~ 282 Vac для 220 Vac;     104 ~ 294 Vac для 230 Vac;

   108 ~ 307 Vac для 240 Vac;    45 ~ 128 Vac для 100 Vac;

   50 ~ 141 Vac для 110 Vac;     52 ~ 148 Vac для 115 Vac;

   54 ~ 154 Vac для 120 Vac.                                               Нет AVR в режиме генератора

Диапазон входной частоты генератора

40 ~ 70 Гц

Согласование входной мощности генератора

Номинальная мощность 10% ~ 150%,

шаг регулирования 10%, по умолчанию 120%

Выход

Диапазон напряжения инвертора

220 / 230 / 240 Vac ± 5% или

100 / 110 / 115 / 120 Vac ± 5% (настраивается)

Диапазон напряжения байпаса

0 ~ 264 Vac для 220 / 230 / 240 В,

0 ~ 132 Vac для 100 / 110 / 115 / 120 В

Диапазон напряжения сети

   174 ~ 242 Vac для 220 Vac;  182 ~ 253 Vac для 230 Vac;

   190 ~ 264 Vac для 240 Vac;   79 ~ 109 Vac для 100 Vac;

   87 ~ 121 Vac для 110 Vac;    93 ~ 125 Vac для 115 Vac;

   95 ~ 133 для 120 Vac.

Частота

50 / 60 Гц ± 0.3 (автоопределение и настройка)

Форма волны

Чистая синусоида

Мощность

300 Вт

600 Вт

1000 Вт

1600 Вт

2500 Вт

3500 Вт

КПД

Макс. 95% (режим сети); Макс. 80% (режим инвертора)

Режим ЭКО

Настраивается, нагрузка < 3%, переключение через 80 сек

Отключение без нагрузки

Настраивается, время может быть настроено (1 ~ 99 мин),
нагрузка может быть настроена (3% ~ 50%)

Время переключения

≤ 10 мс

≤ 15 мс

Коэффициент мощности

1.0

THDv (Коэффициент гармонических

Искажений)

< 5% (линейная нагрузка)

Индуктивная нагрузка

Есть

Нагрузка двигателя

Есть

Нагрузка выпрямителя

Есть

Перегрузочная способность

Режим сети: 110% 120 с; 125% 60 с; 150% 10 с (переключение на байпас)

Режим инвертора: 110% 60 с; 125% 10 с; 150% 10 с (выключение)

Аккумуляторы

Ток заряда (настраивается)

10 A
(По умолчанию)

20 A (По умолчанию),
шаг настройки 1 A (< 10 A) / 5 A (> 10 A)

Макс. 15A

Макс. 30A

Макс. 40A

Макс. 40A

Макс. 50A

Макс. 60A

Циклическое напряжение заряда

14,4В на АКБ (по умолчанию), настраивается в диапазоне 13,6-15,0В

Буферное напряжение заряда

13,7В на АКБ (по умолчанию), настраивается в диапазоне 13,2-14,6В

Режим заряда

3 ступени заряда

Глубина разряда (DOD)

10,8В на АКБ (по умолчанию), настраивается в диапазоне 9,6-13,0В

Нижнее напряжение разряда (EOD)

10,2В на АКБ (по умолчанию), настраивается в диапазоне 9,6-11,5В

Предупреждение о переполюсовке

Звуковой сигнал

Оповещение

Включение вкл / выкл

Продолжительный звуковой сигнал 2 сек

Низкое напряжение АКБ

Звуковой сигнал 0.2 сек. с интервалом 0.4 сек

Перегрузка

Звуковой сигнал 2 сек. с интервалом 2.5 сек

Ненормальное напряжение сети

Звуковой сигнал 0.3 сек. с интервалом 5 сек

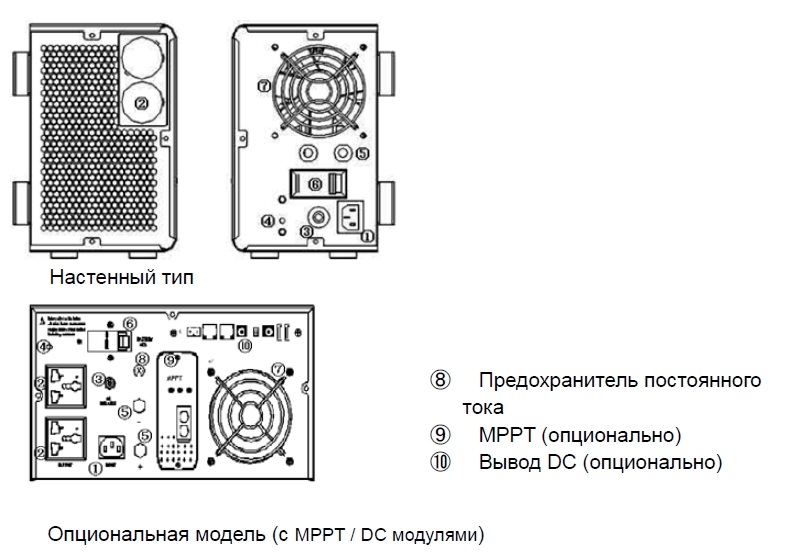

Модули MPPT (опционально)

Модель

10 A / 20 A / 30 A / 40 A

/

/

Макс. входное напряжение PV (Voc)

40 В

60 В

/

/

Оптим. рабоч. напряжение PV (Vmp)

18 В~32 В

29В~48В

/

/

Максимальная мощность PV

120 Вт / 240 Вт / 360 Вт / 480 Вт

240 Вт / 480 Вт / 720 Вт / 960 Вт

/

/

DC модули (опционально)

Модель

5 В (2 A), 9 В / 12 В (1 A), 15 В / 24 В (1 A), 12 В / 24 В (10 A)

Другое

Защита

Перегрузка, короткое замыкание, повышенное напряжение, пониженное напряжение, перезарядка, перегрев, низкое напряжение АКБ

Интерфейс

ЖК дисплей / звуковой сигнал

Диапазон рабочих температур

0°С ~ 40°C

Допустимая влажность

Относительная влажность ≤ 93%

Высота над уровнем моря

< 1000 м, (выше 1000 м, понижение мощности на 1% для каждых 100 м), 4000 м макс.

Вес нетто (кг)

8.0/8.5/
7.4

10.9/11.4/
11

14.0/14.6

18.0/18.5

32.0

36.0

Вес брутто (кг)

9.0/9.5/
8.4

11.9/12.4/
12

15.0/15.6

19.0/19.5

34.0

38.0

Размеры (Ш x Г x В) (мм)

280×258×120 (w/o option)

293×280×160 (w/ option)

400×210×127 (Wall mounted)

293×280×160

302×479×209

Размеры упаковки
(Ш x Г x В) (мм)

330×352×200 (w/o option)

370×355×235 (w/ option)

490×290×195  (Wall mounted)

370×355×235

353×582×287
