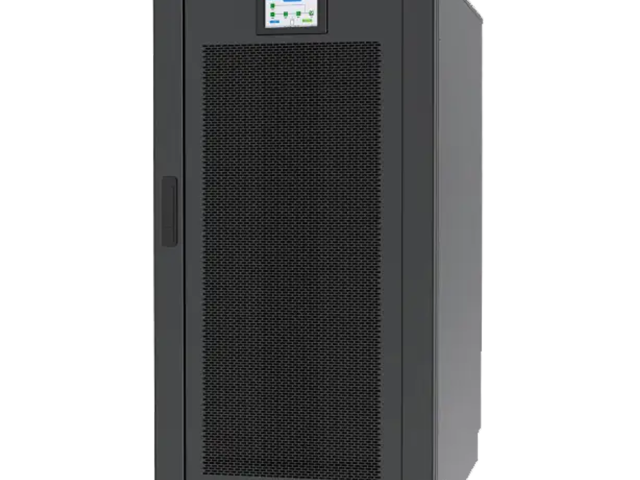

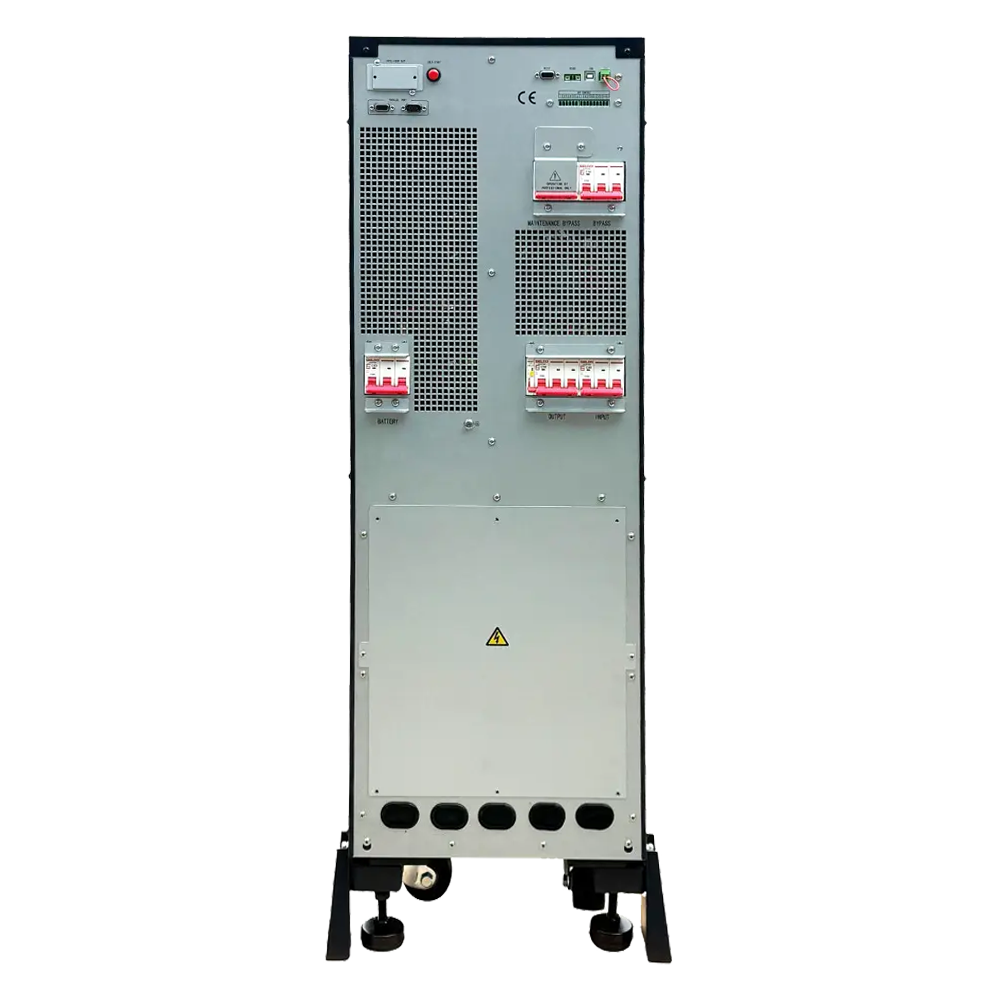

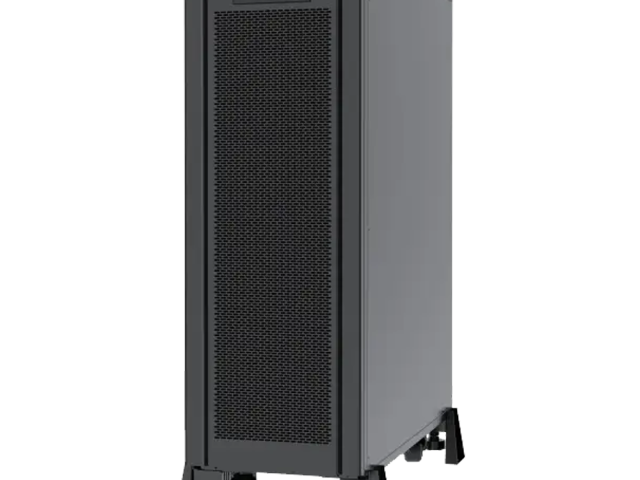

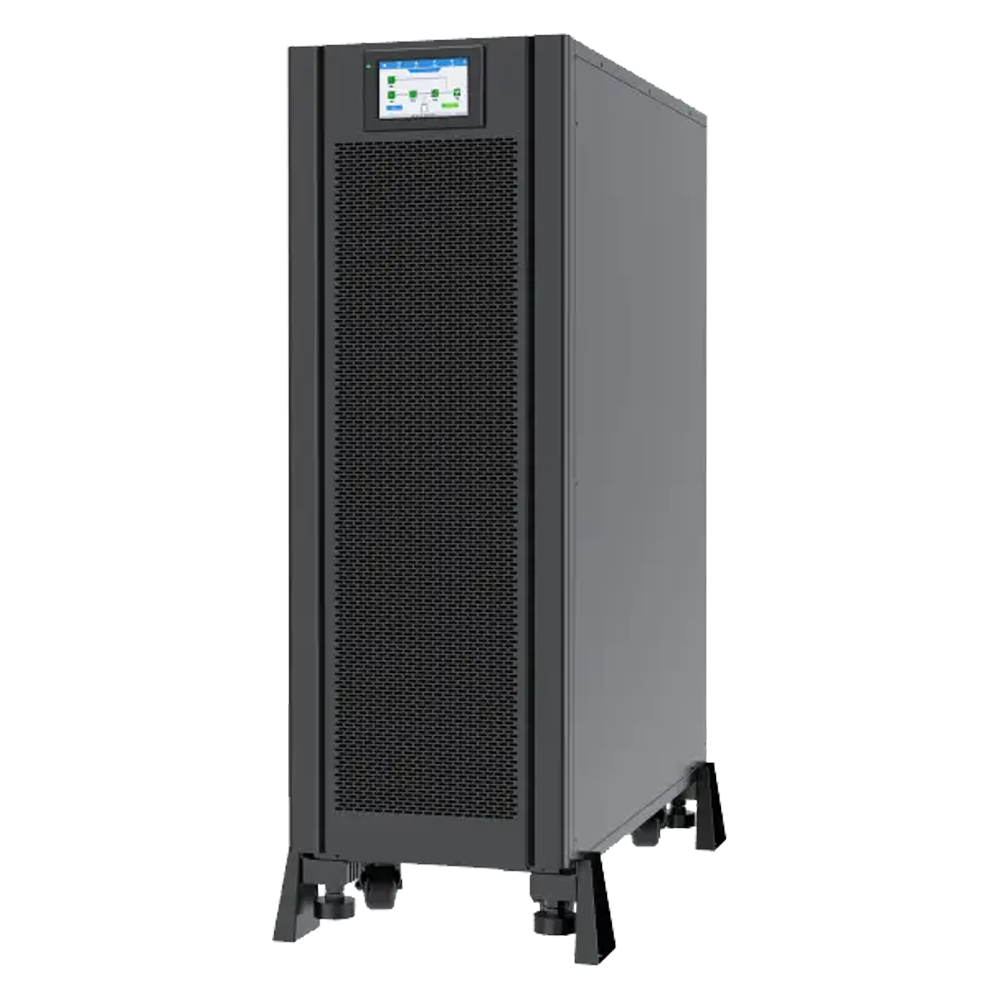

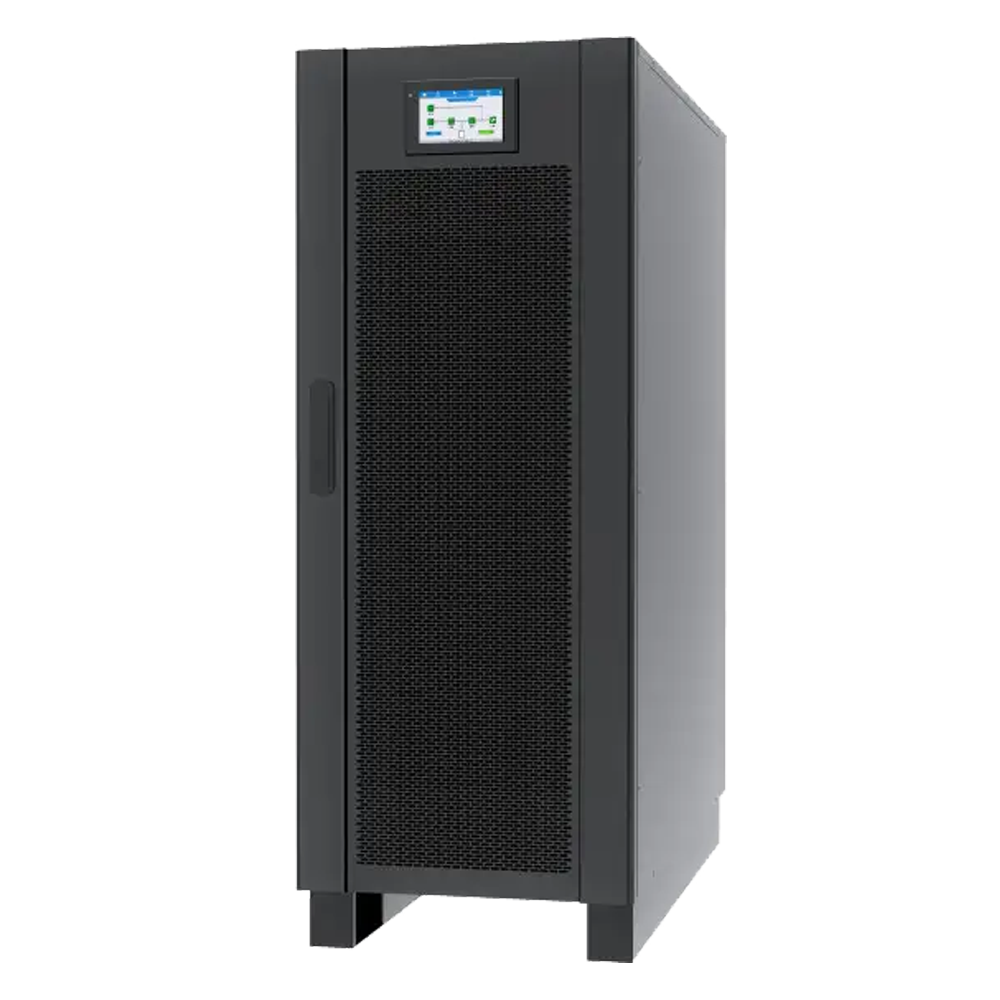

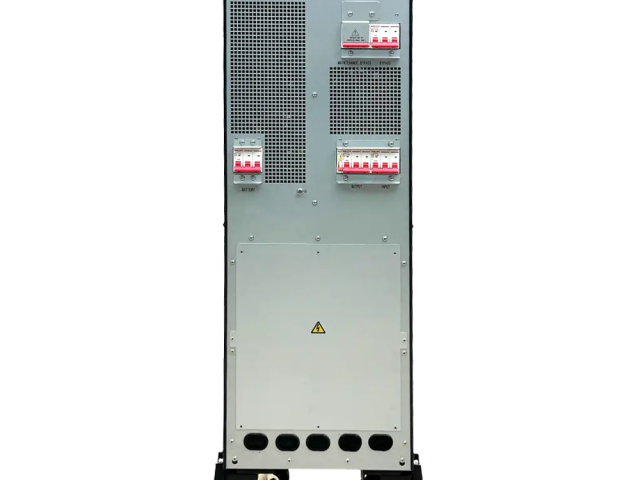

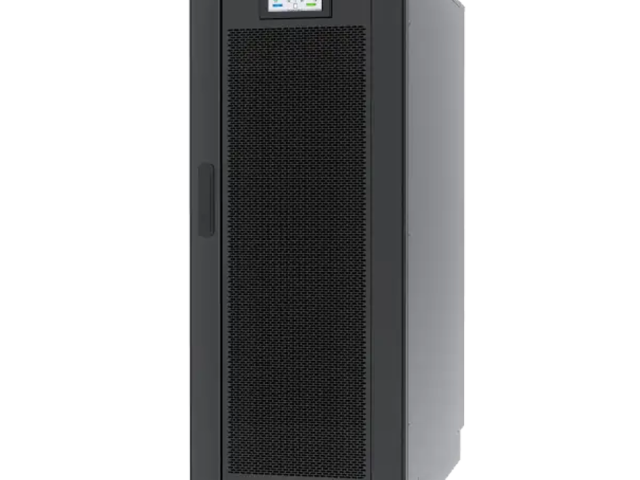

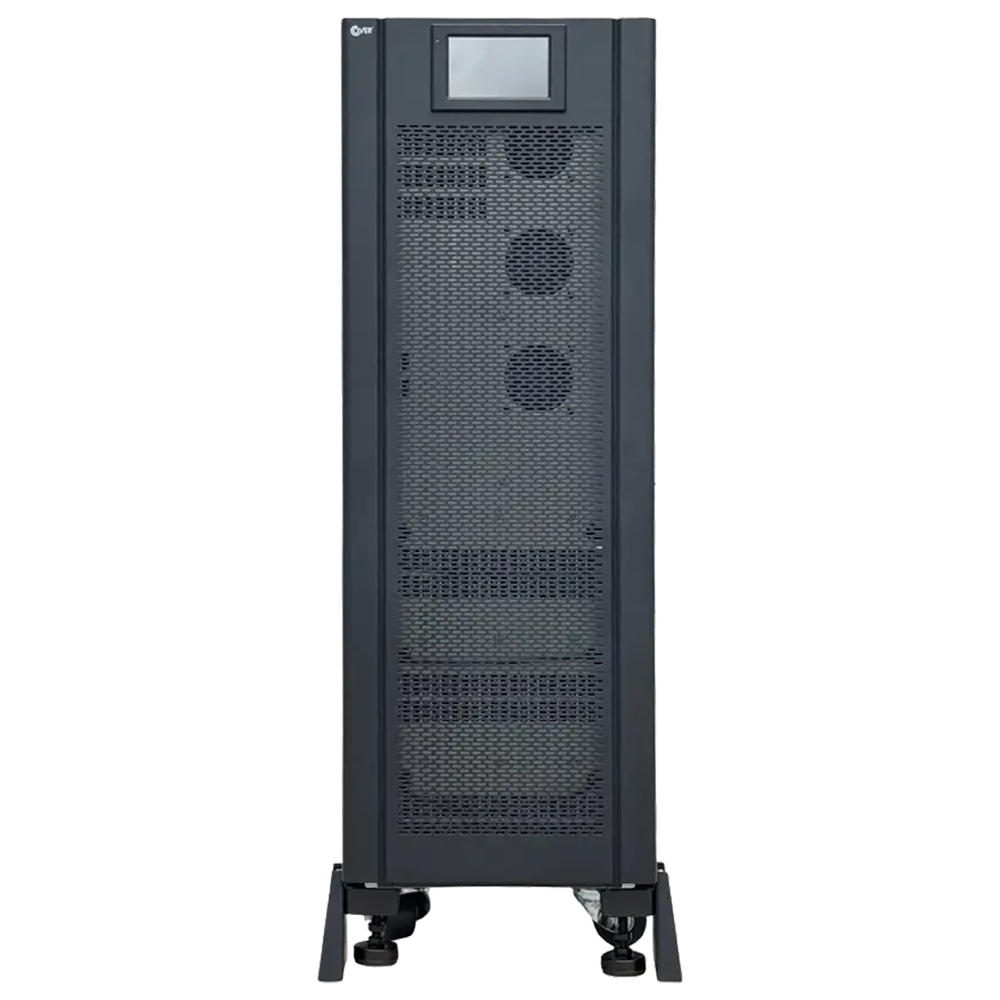

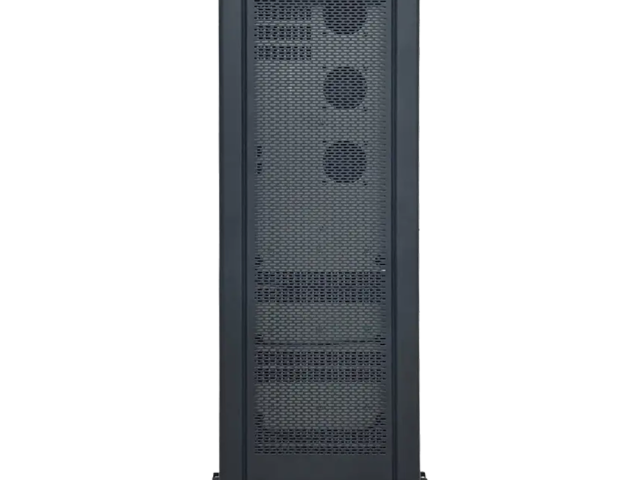

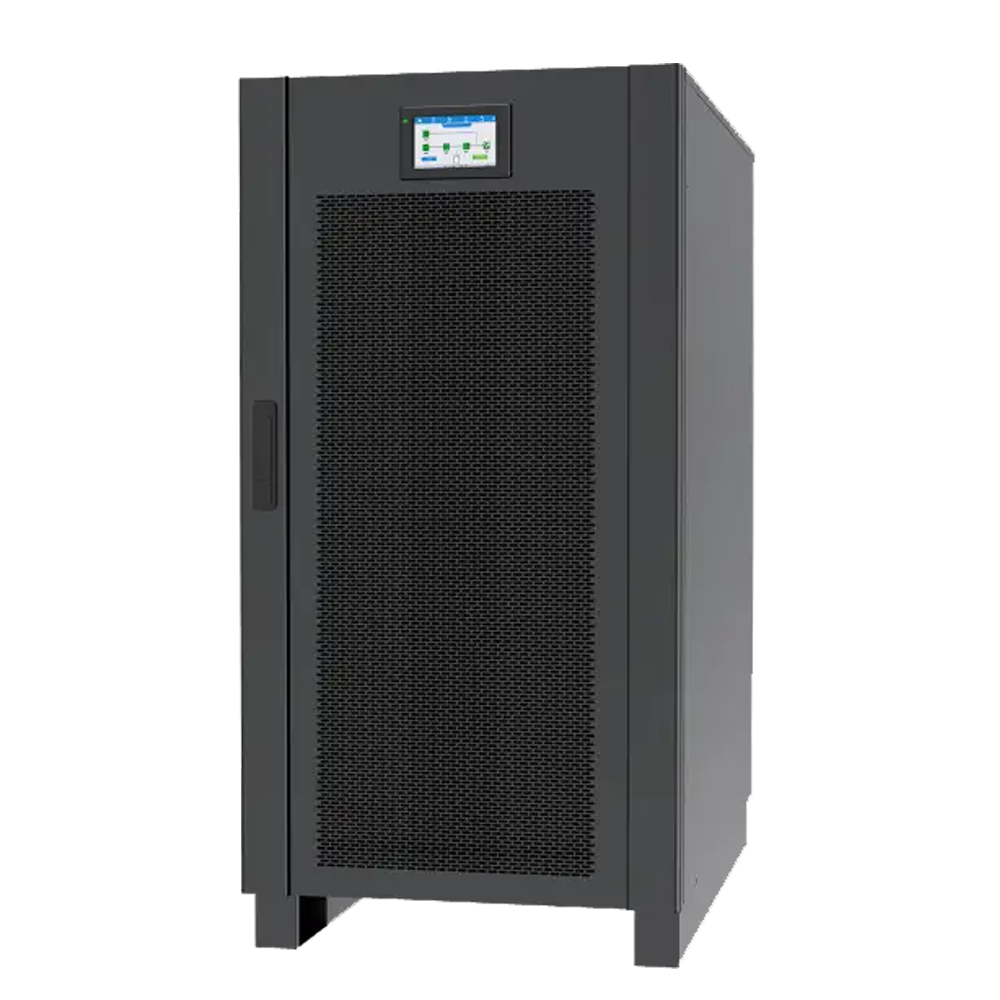

On-Line ИБП COVER INSERT 33 15-40kVA 3ф/3ф
.png)
.png)
.png)
.png)
ТЕХНОЛОГИЯ: TRUE ON LINE Двойное преобразование
КОД КЛАССИФИКАЦИИ: VFI-SS-111 (EN 62040-3)
ДИАПАЗОН МОЩНОСТИ: 15-40 кВА
КОНФИГУРАЦИЯ ФАЗЫ: 3:3
Технические особенности ИБП INSERT
Технология True On-Line Double Conversion (двойного преобразования) обеспечивает отличное качество выходного напряжения независимо от помех в сети и типа питаемых нагрузок.
Выпрямитель IGBT - самая современная технология, обеспечивающая очень низкий коэффициент искажения гармоник (THDi) и высокий коэффициент мощности.
Автоматический байпас - источник бесперебойного питания обеспечивает бесперебойное питание потребителей в критических ситуациях, таких как перегрев или отказ.
Сервисный байпас позволяет обслуживать оборудование без отключения питаемых нагрузок. Отдельный источник питания байпасного контура дает возможность обеспечить резервный источник питания для потребителей даже в случае отказа оборудования или срабатывания защиты ИБП в основном контуре.
Коммуникационные интерфейсы:
- USB, RS232, RS485 для мониторинга и управления работой источника питания и приемников,
- Релейные контакты DryContact для взаимодействия с системами BMS
- Интеграция SNMP с системами управления сетью типа NMS
- Разъем для дистанционного аварийного отключения питания (REPO) потребителей в случае пожара.
5,0-дюймовый цветной сенсорный ЖК-экран для управления и мониторинга - упрощает эксплуатацию ИБП, позволяет диагностировать параметры и режим работы источника питания, а также вести журнал событий.
Высокоэффективная система зарядки - позволяет ИБП быстро заряжать аккумуляторные батареи очень большой емкости, обеспечивая длительное время автономной работы.
Высокая эффективность (>96%) ‐ уменьшает количество выделяемого тепла, упрощая охлаждение помещения и значительно удешевляя эксплуатацию ИБП.
Режим ECO ‐ позволяет значительно снизить затраты на эксплуатацию устройства и практически исключает выделение тепла.
Внутренние аккумуляторы ‐ обеспечивают небольшие размеры устройства при использовании базовых аккумуляторных батарей. Аккумуляторы не требуют дополнительного места для установки.
Возможность настройки количества аккумуляторов позволяет точно подобрать их количество для необходимого времени резервного питания.
Специальное покрытие, защищающее платы ИБП, изолирует электронные компоненты от неблагоприятных условий окружающей среды, таких как влага и пыль.
Автоматическая диагностика и цифровое управление (32-битный DSP x2) гарантируют полную производительность устройства, контроль компонентов и рабочих параметров без вмешательства пользователя.
Высокое значение коэффициента мощности на входе 0,99 ограничивает значение тока, потребляемого устройством из сети
Резервные вентиляторы обеспечивают работу ИБП даже в случае выхода из строя 1 или 2 вентиляторов с ограниченной выходной мощностью.
Наивысший коэффициент мощности 1,0 позволяет загружать источник питания полной активной мощностью.
Широкий диапазон входного напряжения в нормальном режиме работы обеспечивает стабильную работу устройства без необходимости использования батарей, что значительно продлевает срок их эксплуатации.
Широкий диапазон входной частоты в нормальном режиме работы позволяет свободно использовать источник питания в сети с нестабильными параметрами и при питании от генератора.
Простота использования ‐ простота подключения к сети и простое включение и выключение устройства не требует от пользователя специальных квалификаций.
Усовершенствованное управление батареями ‐ гарантирует оптимальную зарядку и использование батарейных блоков, увеличивает срок службы батарей и снижает эксплуатационные расходы. Функция температурной компенсации зарядного напряжения.
Отличное качество выходного напряжения, достигнутое благодаря использованию 3-уровневого IGBT-инвертора, а также применению передовой технологии ШИМ-регулирования, позволяет обеспечивать стабильные параметры напряжения независимо от энергетических помех и типа подключенных устройств.
Высокая перегрузочная способность - Обеспечивает защиту устройства и бесперебойность электроснабжения при переходных процессах.
Передовое программное обеспечение, позволяющее пользователю полностью контролировать устройство и подключенные нагрузки.
Возможность настройки рабочих параметров: номинальных напряжений, частот, желаемых режимов работы, способа связи - значительно расширяет спектр возможных применений.
Резервні конфігурації:
- Резервное параллельное питание для повышения надежности
- Емкостное параллельное питание для повышения мощности
- Режим HotStandby
ТИПОВЫЕ ПРИМЕНЕНИЯ ИБП
- Крупные компьютерные сети
- Дата-центры
- Промышленное оборудование
- Лабораторное и медицинское оборудование
- Телекоммуникации
- Системы автоматизации
|
Модель |
INSERT 15K |
INSERT 20K |
INSERT 30K |
INSERT 40K |
|
|
Потужність |
15кВА / 15кВт |
20кВА / 20кВт |
30кВА / 30кВт |
40кВА / 40кВт |
|
|
Кількість фаз |
3:3 |
||||
|
Корпус |
Tower (Баштовий) |
||||
|
Вхід |
|||||
|
Номінальна напруга (AC) |
380 / 400 / 415 В |
||||
|
Діапазон напруги (АС) |
304 В - 485 В для 100% навантаження |
||||
|
Частота |
50 / 60 Гц |
||||
|
Діапазон частот |
40 – 70 Гц |
||||
|
THDi |
<3% |
||||
|
Коефіцієнт потужності на вході |
≥0,99 |
||||
|
Вихід |
|||||
|
Номінальна напруга (АС) |
380 / 400 / 415 В |
||||
|
Коефіцієнт потужності |
1,0 |
||||
|
Статичне/динамічне регулювання напруги |
±1% / ±2% |
||||
|
Номінальна частота |
50 / 60 ± 0,05 Гц |
||||
|
Перевантаження інвертора |
105% - постійна робота, 110% - 60 хв, 125% - 10 хв, 150% - 60 сек, >150% - 0,2 сек |
||||
|
ККД в режимі On-line |
>96% |
||||
|
ККД в режимі ECO |
99% |
||||
|
Крест фактор |
3:1 |
||||
|
Час перемикання |
0 мс |
||||
|
Акумулятор |
|||||
|
Холодний старт |
Є |
||||
|
Тип акумулятора |
VRLA, AGM, GEL |
||||
|
Кількість акумуляторів в одному ланцюзі |
32 - 40 шт. х 12 В |
||||
|
Макс. кількість внутрішніх акумуляторів |
80 x 9 Аг/12 В |
120 x 9 Аг/12 В |
160 x 9 Аг/12 В |
||
|
Макс. струм заряду |
10 A |
15 A |
|||
|
Час заряду |
3 - 8 годин до 90% ємності (налаштовується) |
||||
|
Цикл заряджання |
Відповідно до DIN 41773 з автоматичною деактивацією заряду відповідно до критеріїв струму та напруги, з контролем часу, можливістю температурної компенсації зарядної напруги |
||||
|
Розміри та вага |
|||||
|
Розміри Д х В х Ш |
350 x 770 x 1085 мм |
450 x 950 x 1178 мм |
600 x 950 x 1178 мм |
||
|
Вага ДБЖ без акумулятора |
91,8 кг |
158,6 кг |
232 кг |
||
|
Вага ДБЖ з акумуляторами 80х9Аг |
307,8 кг |
482,6 кг |
664 кг |
||
|
Порти сигналізації та зв'язку |
|||||
|
Індикатор робочого стану |
5-дюймовий сенсорний РК-дисплей + світлодіоди + звукова сигналізація |
||||
|
Комунікація |
USB, RS232, RS485, DryContact x6 IntelligentSlot, REPO, паралельний порт |
||||
|
Умови навколишнього середовища |
|||||
|
Рівень шуму |
<58 дБ при навантаженні 100%, <55 дБ при навантаженні 50% |
||||
|
Допустима температура експлуатації |
0°C ÷ 40°C |
||||
|
Рекомендована температура експлуатації |
15°C ÷ 25°C |
||||
|
Температура зберігання |
-20°C ÷ 40°C |
||||
|
Вологість |
0 ÷ 95% (без конденсації) |
||||
|
Стандарти |
|||||
|
Стійкість до перешкод |
EN62040-2:2018 |
||||
|
Безпека |
EN62040-1:2019, EN62040-3:2011, CE |
||||
|
Опціональне обладнання |
|||||
|
SNMP-карта |
|||||
|
Датчик умов навколишнього середовища (EMD) |
|||||
|
Кнопка дистанційного аварійного вимкнення живлення |
|||||
|
Зовнішній безперебійний байпас, сервіс |
|||||
|
Захист від зворотного живлення |
|||||
|
Кабелі паралельного підключення |
|||||
|
Віддалена РК-панель |
|||||
|
|
|||||
|
У зв'язку з постійним вдосконаленням продукції всі технічні характеристики можуть бути змінені без попереднього повідомлення. |
|||||
