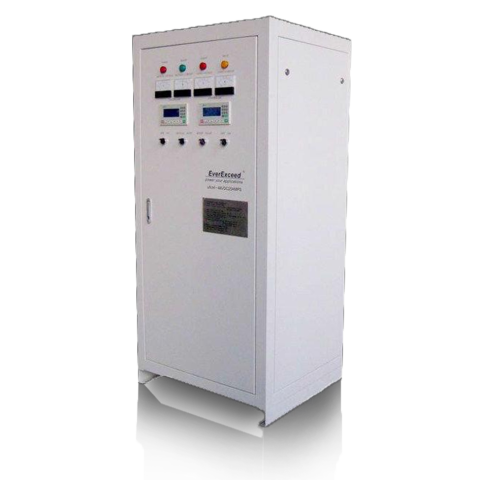

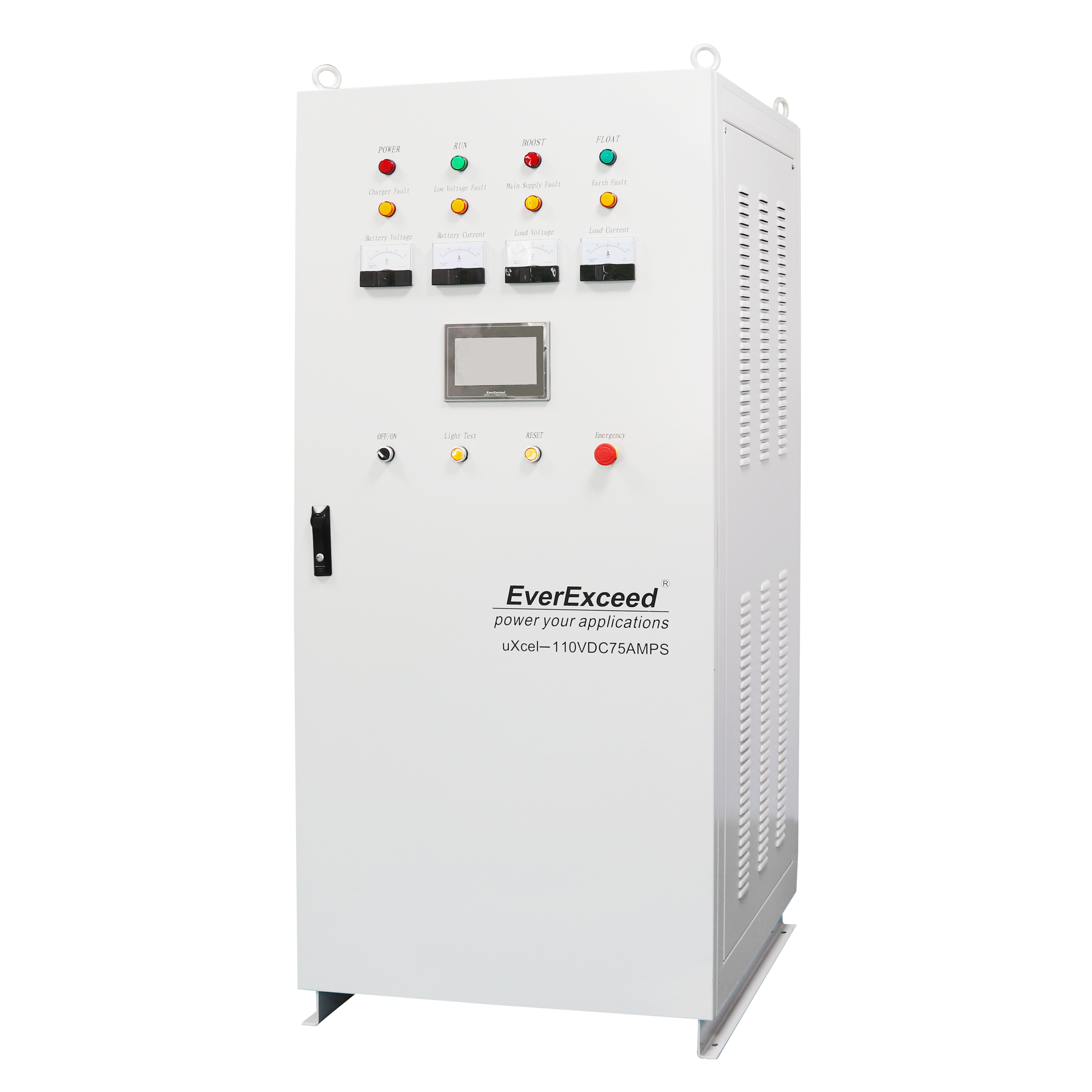

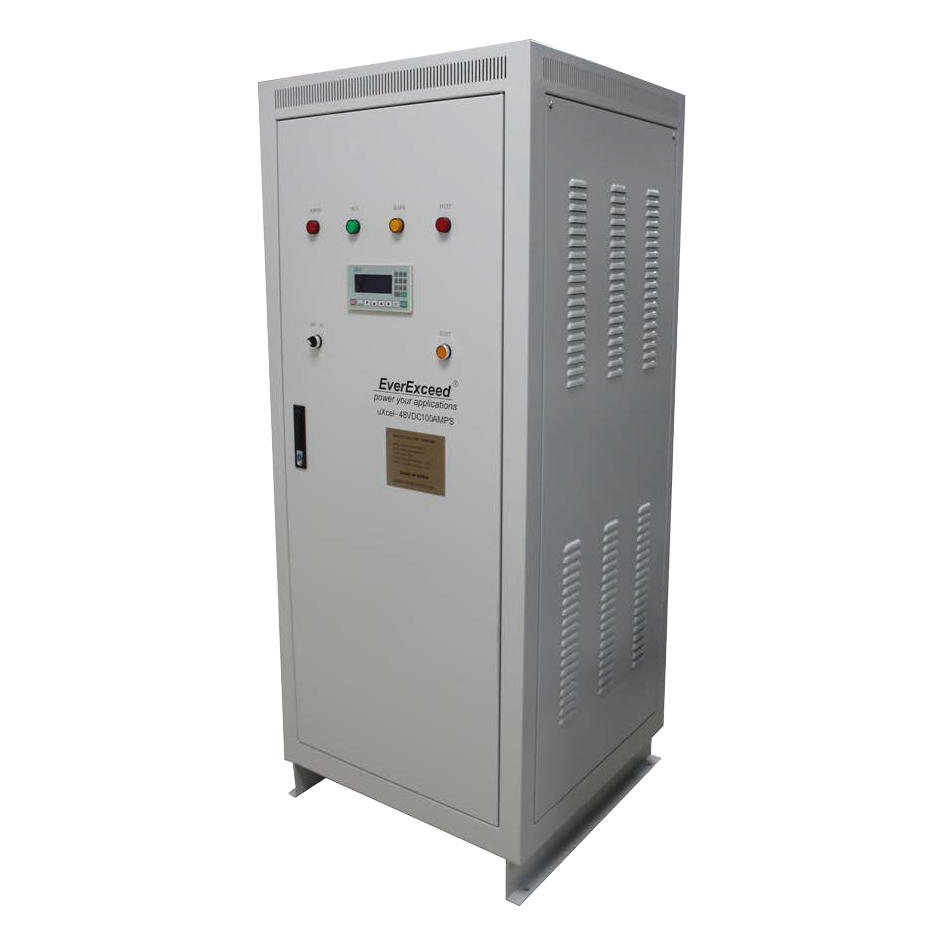

Промислові зарядні пристрої EverExceed uXcel і uXcel Ultra

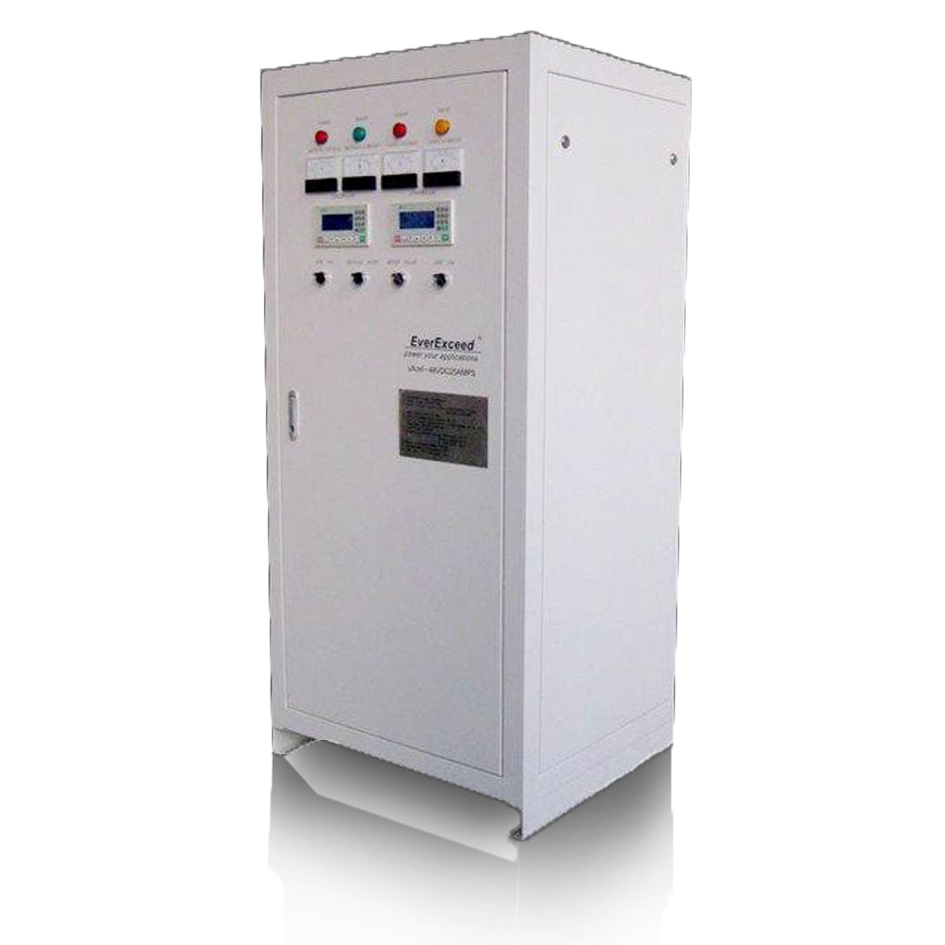

ЗАРЯДНІ ПРИСТРОЇ ДЛЯ СТАЦІОНАРНИХ акумуляторних батарей серії uXcel
uXcel – це новий тип спеціалізованих пристроїв для заряду акумуляторів.
У цих надійних і ефективних пристроях використовуються керуючі тригери і цифрові інтегральні схеми з високим ступенем інтеграції; підтримуються різні режими роботи (режими постійного струму, постійної напруги і інші). Дані зарядні пристрої також можуть використовуватися в якості джерел постійного струму і/або постійної напруги, як джерела живлення для формування і технічного обслуговування акумуляторів.
Дана серія ЗУ випускається як в 1-фазному, так і в 3-фазному варіантах з потужністю до 220 кВт, використовує надзвичайно стійкі технології фазового контролю і ідеальна для всіх промислових додатків, включаючи підстанційні акумуляторні системи і ДБЖ постійного струму.
Номінальна напруга: 12V, 24V, 48V, 110V, 220V, 400V
Інші значення можуть бути налаштовані опційно.
Одна фаза: від 25A до 200A.
Три фази: від 16A до 1500A
Розміри:
Стандартні розміри шафи:
500 * 600 * 1400мм (<8кВт),
700 * 800 * 1800мм (8кВт ~ 70кВт),
800 * 800 * 2000мм (> 70кВт)
Інші розміри для шафи зарядного пристрою доступні опційно на основі запиту клієнта.

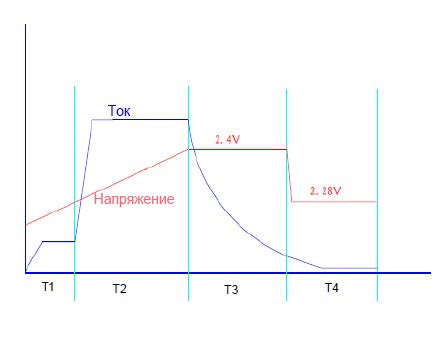

Система проста в управлении, имеет мультирежимную схему зарядки, надежна, не требует согласования фаз. Трансформаторы с усиленными медными обмотками имеют высокотемпературноe (H grade) исполнение изоляции, силовые узлы построены на мощных высококачественных и надежных тиристорах дискового типа, охлаждаемыми алюминиевыми радиаторами.
Система проста в управлінні, має мультирежимну схему зарядки, надійна, не вимагає узгодження фаз. Трансформатори з посиленими мідними обмотками мають високотемпературнe (H grade) виконання ізоляції, силові вузли побудовані на потужних високоякісних і надійних тиристорах дискового типу, що охолоджуються алюмінієвими радіаторами.

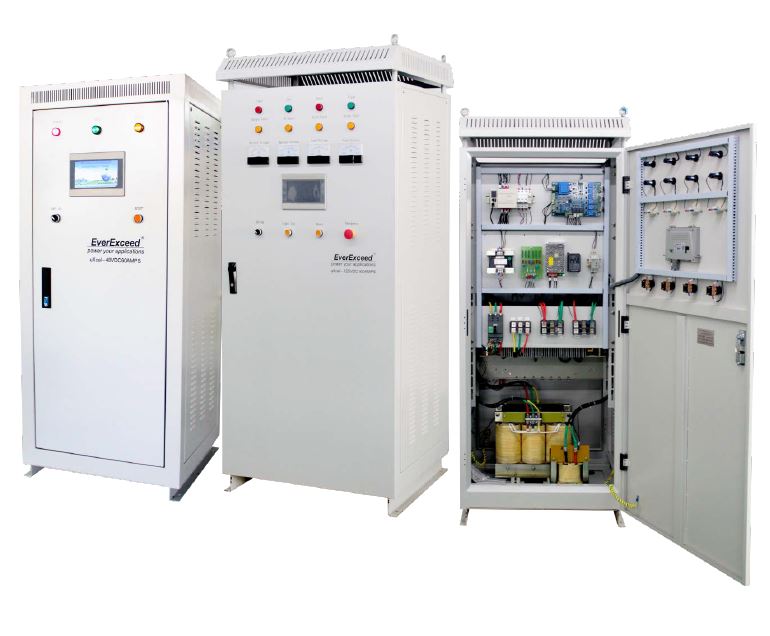

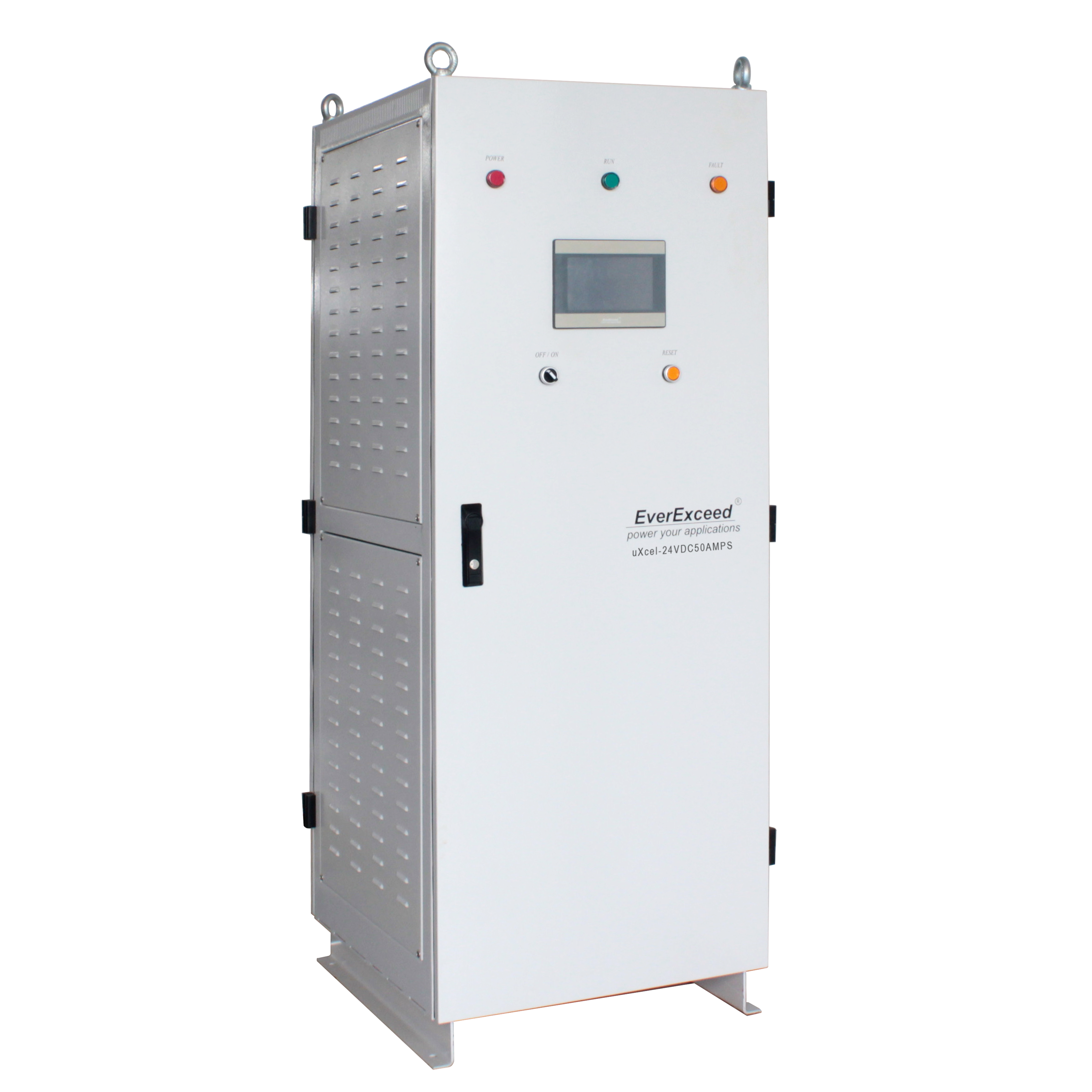

Промисловий зарядний пристрій для акумуляторів з тиристорним випрямлячем EverExceed uXcel
є флагманським зарядним пристроєм EverExceed для промислових рішень постійного струму.

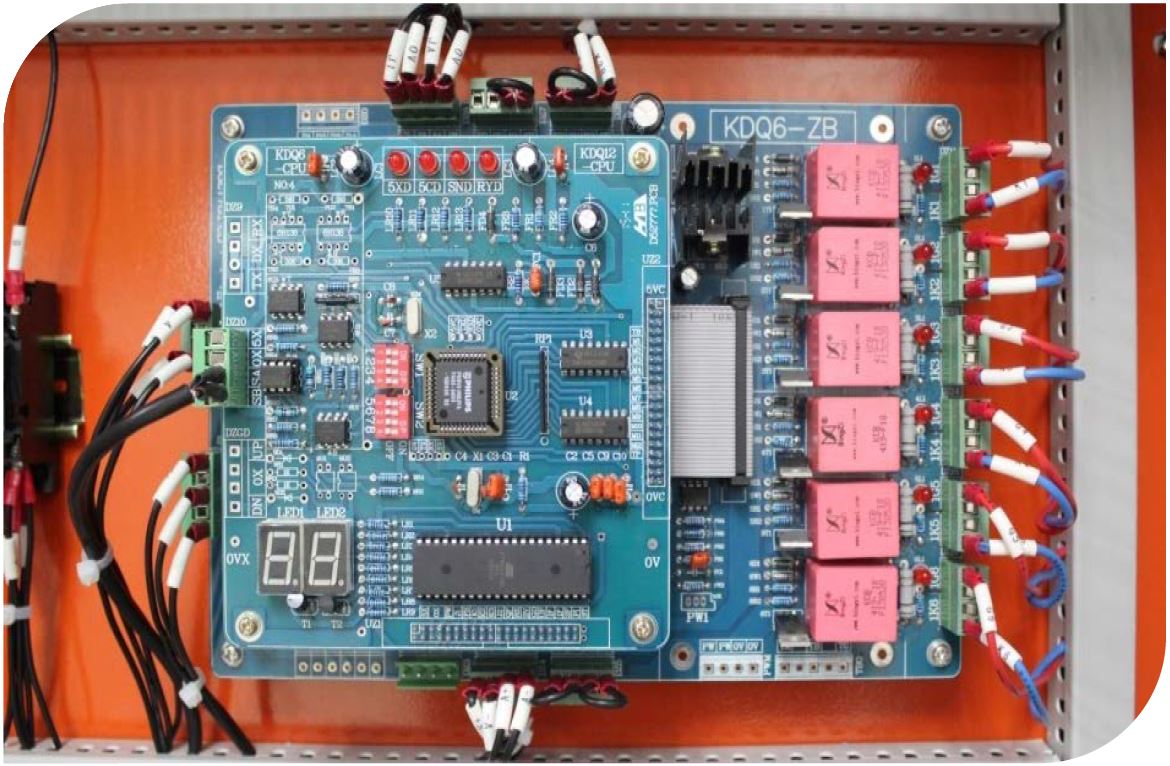

Новітня передова технологія цифрового управління для 6-імпульсного або 12-імпульсного тиристорного мостового випрямляча забезпечує найнадійніші і безвідмовні характеристики в будь-якому електричному і промисловому середовищі.
Вихідна напруга зарядного пристрою, вихідний струм, струм акумулятора і температурна компенсація акумулятора контролюються процесором DSP.

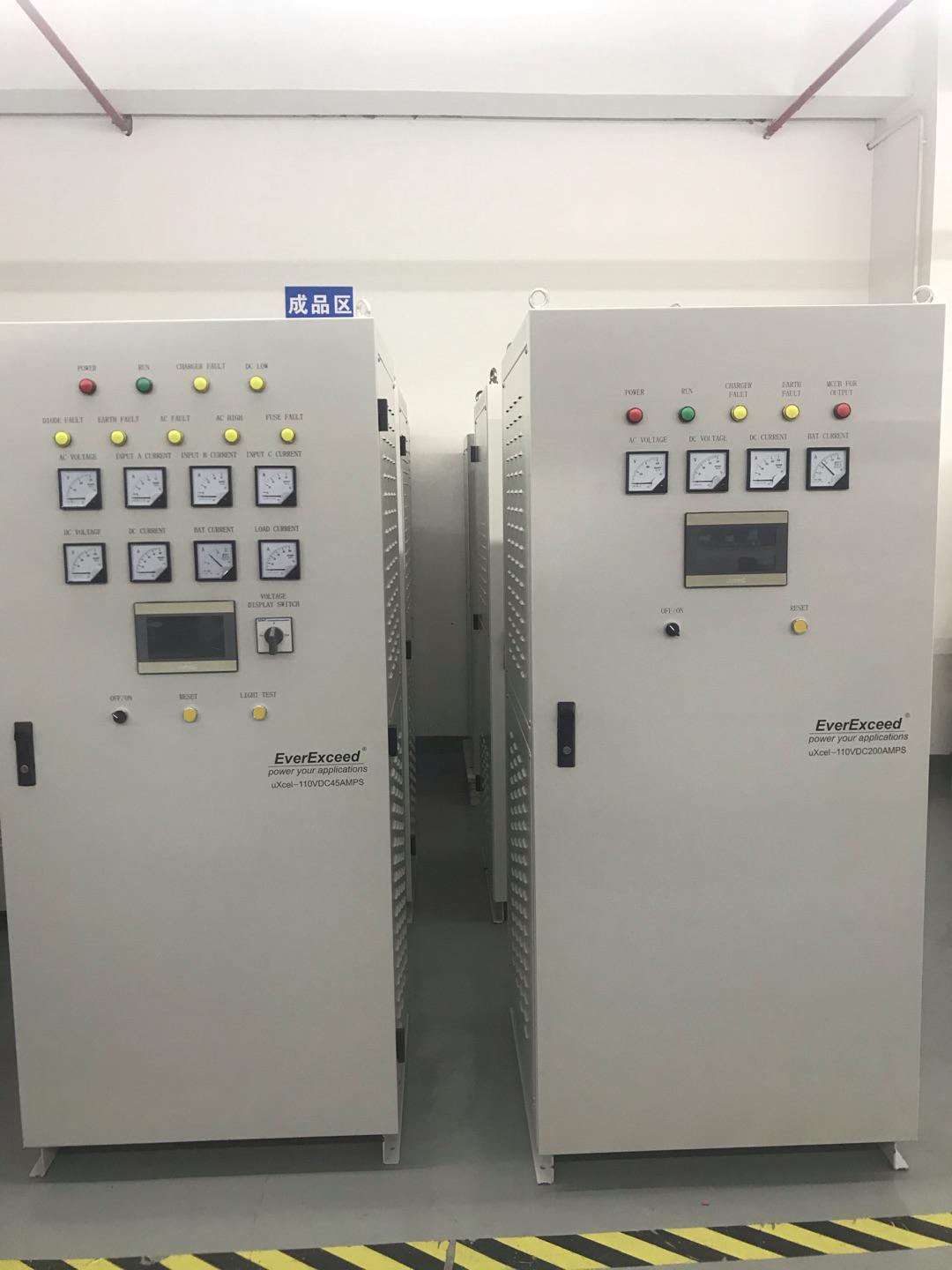

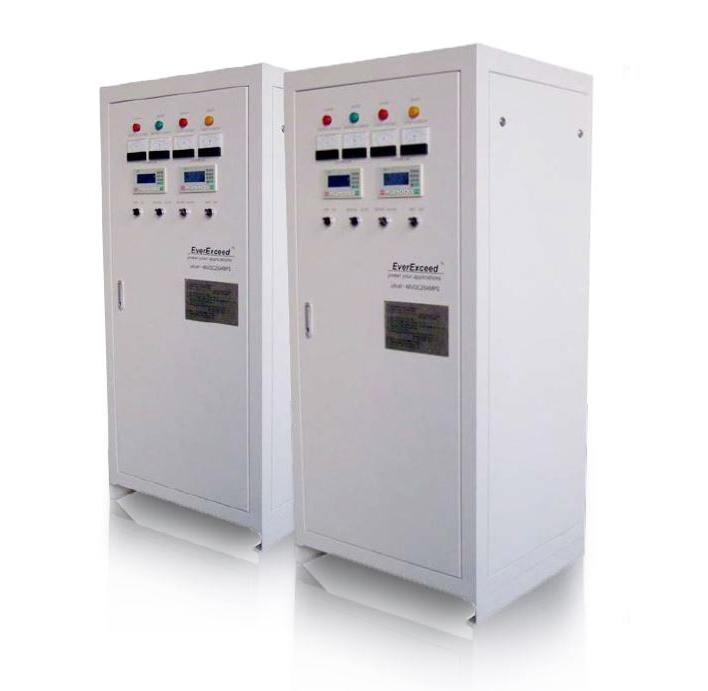

Система резервування uXcel Ultra
складається з двох незалежних контурів зарядки паралельно.
Може виконувати функцію резервного заряду без зупино. При відключенні одного пристрою, другий продовжить роботу.
Обидва зарядних пристрої працюють за рахунок розподілу навантаження між ними, що продовжує термін служби всіх компонентів системи.
Резервний зарядний пристрій забезпечує безперервне резервне живлення в разі надзвичайної ситуації.

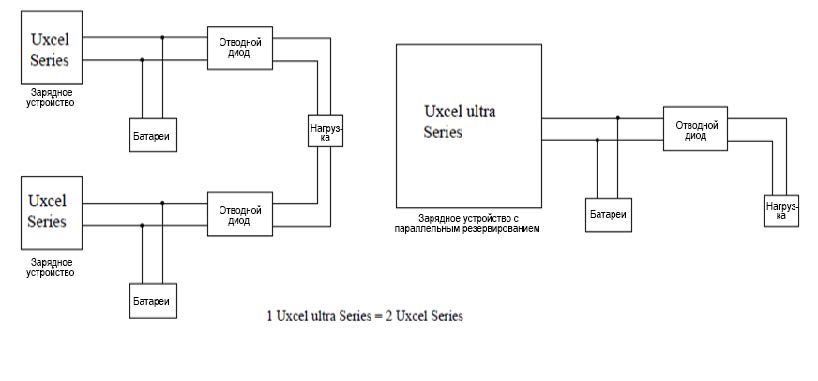

Схема роботи:
- Діаграма 1 (див. ліворуч): Паралельно дві зарядки серії uXcel, кожен зарядний пристрій підключено до одного блоку батарей і відвідного діоду, і паралельно вихід двох зарядних пристроїв для підключення навантаження постійного струму.
- Діаграма 2 (див. праворуч): Один резервний зарядний пристрій Uxcel серії Ultra, в якому вже вбудовано два зарядних пристрої в одному корпусі. Зарядний пристрій підключено до одного блоку батарей і діода, а потім підключено навантаження постійного струму.
Порівняння між серією uXcel і uXcel Ultra:
| № | Серія uXcel | Серія uXcel ultra |
|---|---|---|
| 1 | ЖК-дисплей з клавіатурою і сенсорним екраном | ЖК-дисплей тільки з клавіатурою |
| 2 | Навантаження на 100% заряджається тільки одним ЗП | Навантаження розподіляється між двома вбудованими ЗП |
| 3 | Немає паралельного резервування | Паралельне резервування |
| 4 | Циклічний ресурс - хороший | Циклічний ресурс - краще |
| 5 | Менші капітальні витрати | Менші експлуатаційні витрати |
НАДІЙНІСТЬ
Дубльовані незалежні зарядні модулі підвищують надійність - несправність одного не тягне за собою вихід з ладу всієї системи; залишаючися модулі продовжують працювати.
Система має мінімум точок відмови. Серія uXcel Ultra має дизайн з розвиненою силовою архітектурою для промислових застосувань: завдяки природній вентиляції забезпечується тривале функціонування при температурі навколишнього середовища до 40°C. Термін служби системи - 20 років безперервної експлуатації. ЗП стандартно витримують механічні навантаження і горизонтальні прискорення до 0,5 g, мають сигналізації про перенапруження, перевантаження по струму і перегріву, контроль узгодження фаз і захист від втрати фази.
Ключові особливості серії uXcel і uXcel Ultra
 |
 |
 |
||
|
Провідні технології: Новітня технологія цифрового контролю 6-імпульсного тиристорно-мостового випрямляча. Вбудований мікрокомп'ютерний контролер обробляє сигнали в 10 разів швидше, ніж стандартні аналогові методи. Силові агрегати виготовлені з алюмінієвого профілю і високо-надійних тиристорів з високими експлуатаційними характеристиками. |

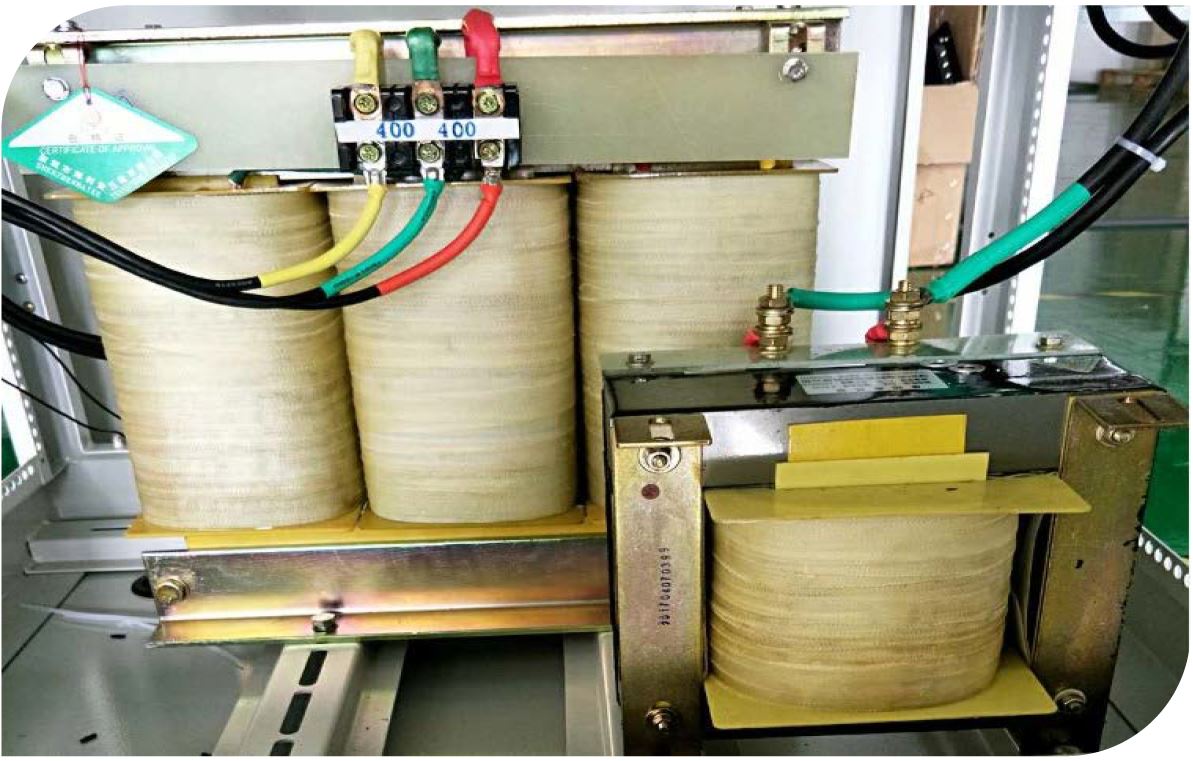

Ізольований трансформатор: Трансформатор виготовлений з міді покритої високоміцної фарбою. Може витримувати екстремальні температурні умови класу H і ізоляції. Силові агрегати виготовляються з алюмінієвого профілю і потужних тиристорних дискових блоків з високою продуктивністю і надійністю. |

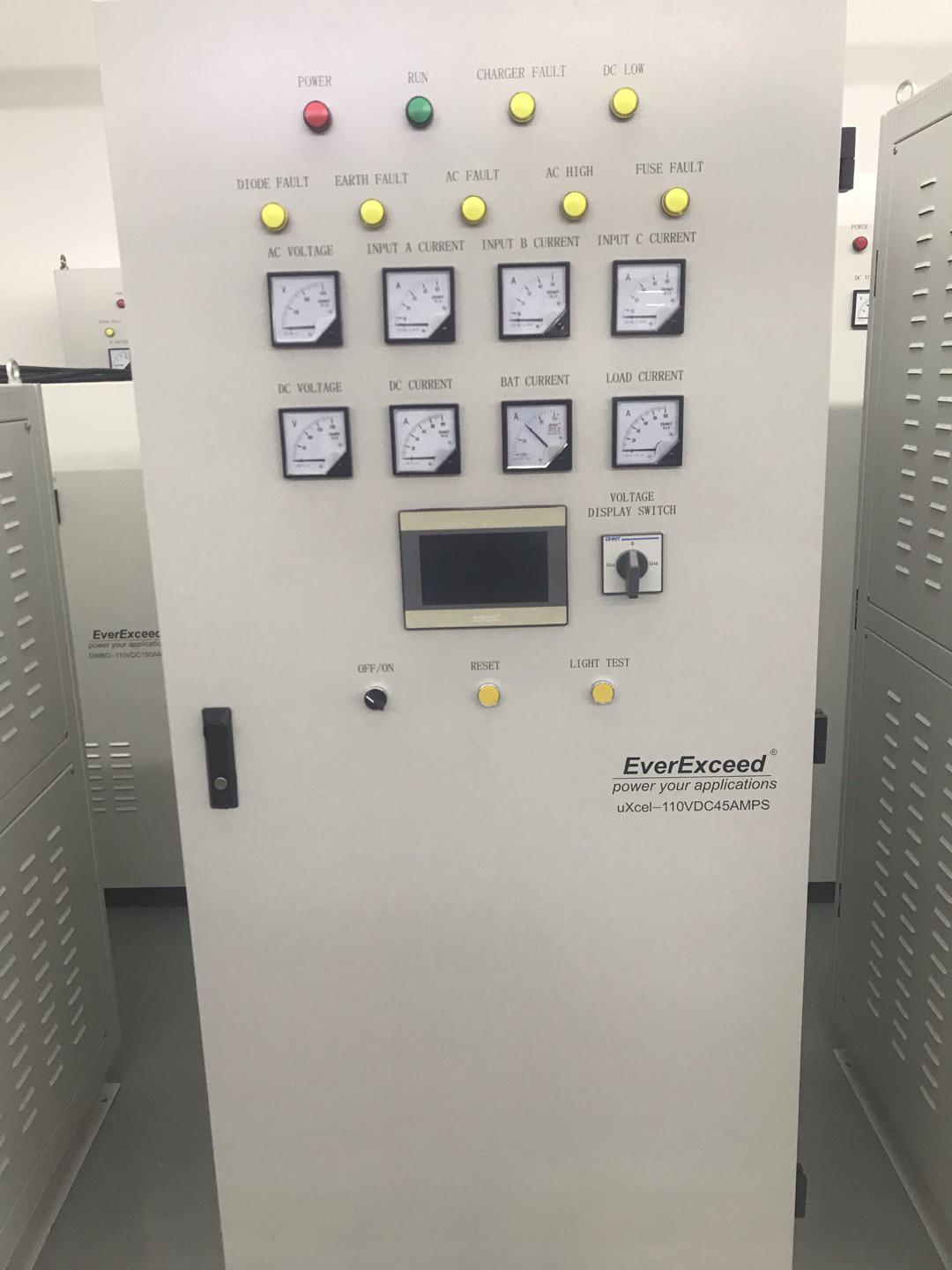

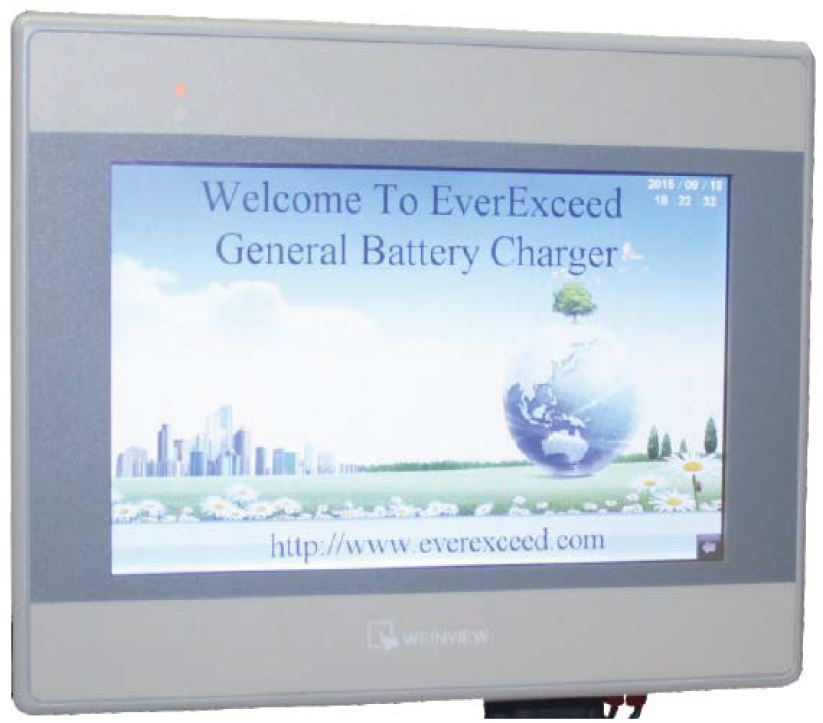

Великий РК-дисплей: Зручне управління з великим РК-дисплеєм, сенсорний екран з можливістю вибору однієї з 8 мов. |
|
Надійні рішення: Для роботи в суворих умовах: екстремальні температури, вологість, пил, вібрація т. д. Ступінь захисту до IP54. Повний захист живлення: Забезпечення всіх засобів захисту, включаючи розподільний пристрій, розподіл постійного струму, контроль. Широкий діапазон напруг і струму: Розширення діапазонів відповідно до промислових запитів. Висока надійність і високий MTBF: Безперервна робота при повному навантаженні при температурі навколишнього середовища 50°C. Природна вентиляція та охолодження доступні для більшої частини модельного ряду. Точна регульована температура. |
 |
|
Гнучка настройка: Потужні рішення для повного задоволення специфічних вимог промислового застосування замовника. Комунікація і віддалений моніторинг: Інтелектуальне управління через ізольований RS232, RS485, Ethernet. Багатомовний цифровий графічний дисплей з вбудованим журналом подій. Можливість віддаленого моніторингу та контролю. Повністю сумісний з усіма типами батарей: герметичними / вентильованими нікель-кадмієвими / свинцево-кислотними / літій-іонними батареями в залежності від вимог замовника. |
 |
УРУЧНІСТЬ ОБСЛУГОВУВАННЯ
- Заміна модулів займає лічені хвилини, при цьому система продовжує працювати.
- Не потрібен спеціальний технічний персонал.
- Немає необхідності пересувати шафу або відключати будь-які провода. Відсутні незручності перебою живлення.

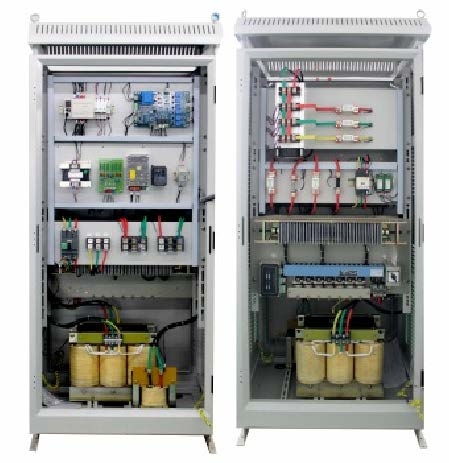

- Дизайн виробів полегшує фронтальний доступ до всіх ключових модулів системи. Функція пам'яті автоматично запускає ЗУ після відновлення напруги. Режим заряду і процедура включаються автоматично.
ГНУЧКІСТЬ
Серія uXcel Ultra повністю адаптивна до потреб споживачів щодо захисту. Є великий набір додаткових опцій для застосування в промисловій сфері.
ЗУ оперативно ремонтуються в разі необхідності, не піддаючи батарею небезпеки розряду. Батарея в свою чергу може обслуговуватися або тестуватися в режимі «off-line» без ризику для всієї системи.
КОМУНІКАЦІЇ
ЗП uXcel використовує інтуїтивний багатомовний цифровий графічний контроль, включаючи статус системи, параметри і сигналізації, які доступні на передній панелі. Вбудована функція «журнал подій» дозволяє користувачеві відслідковувати всі події. Пам'ять подій активується з моменту першого включення. Інтерфейси RS232, RS485 дозволяють вести віддалений моніторинг по мережі.
МОНІТОРИНГ
ЗП серії uXcel Ultra забезпечують:
- Безперервний моніторинг в режимі реального часу.
- Регулярну передачу оперативного звіту про стан системи.
- Аналіз параметрів системи.
- Моніторинг якості напруги для аналізу тенденцій відхилень.
Номинальные характеристики - выходной ток(A) / напряжение (VDC)
| 24Vdc | 48Vdc | 110-120Vdc | 220-240Vdc | 400Vdc |
| 16 | 16 | 16 | 16 | 16 |
| 25 | 25 | 25 | 25 | 25 |
| 40 | 40 | 40 | 40 | 40 |
| 60 | 60 | 60 | 60 | 60 |
| 80 | 80 | 80 | 80 | 80 |
| 100 | 100 | 100 | 100 | 100 |
| 125 | 125 | 125 | 125 | 125 |
| 150 | 150 | 150 | 150 | 150 |
| 200 | 200 | 200 | 200 | 200 |
| 250 | 250 | 250 | 250 | 250 |
| 300 | 300 | 300 | 300 | 300 |
| 400 | 400 | 400 | 400 | 400 |
| 500 | 500 | 500 | 500 | 500 |
| 600 | 600 | 600 | 600 | |
| 800 | 800 | 800 | 800 | |
| 1000 | 1000 | 1000 | ||
| 1200 | 1200 | 1200 | ||
| 1500 |
Технические характеристики:
| ВХІД | |
| Номінальна напруга змінного струму | 3×380В（400,415） |
| Допустиме відхилення вхідної напруги | ±10% |
| Частота на вході | 50Hz（60Гц） |
| Допустиме відхилення частоти на вході | ±5% |
| ВИХІД | |
| Номінальна постійна напруга | 24/48/110/120/220/240/400 |
| Діапазон вих. напруги | 0-1.5×номінальна напруга（настроюється） |
| Допустимі значення | див. табл вище |
| Стабільність напр. | ±1% в реж. с плаваючою комою, вхів в межах допуска |
| Пульсація напр. | 1% RMS（при підключених АКБ） |
| Регулювання стат. напруги | ＜1%（при зміні навантаження 0-100%, зміна вхідної напр. AC ± 10% і 5% частоти вх. AC струму） |
| Динамічна напр. | 200μс |
| Батареї | |
| Тип | св-кисл. або нікель-кадм. вентильовані або рекомбінац. |
| Загальні данні | |
| Рабоча температура | 0-50℃ |
| Температура зрерігання | від -20 до +70°C |
| Відносна. вологість | ＜90% |
| Макс. робоча висота | 1000 м без погіргання характеристик |
| Охолодження | Вентилятор（мала потужність природної конвекції） |
| ККД | 88%（повн. потужність） |
| Зовнішній захист | IP21 |
| Шум (дБ) | 55 – 65 dB дБ згідно зі значенням |
| Колір корпусу | RAL 7035 |
| Розміри | Залежать від номінальних параметрів і варіантів виконання |
| Стандарти | IEC60146-IEC60439-IEC60726-IEC61000-6-2 IEC61000-6-4- IEC 62040(-1,-2,-3) |
Опції:
| Випрямляч | Відвідний діод |
| Блокуючий діод | |
| Фільтруючий конденсатор | |
| Захист від перенапруги і блискавок | |
| Інша вхідна напруга | |
| Розширений діапазон вхідної напруги | |
| Розподіл постійного струму | |
| Контроль замикання на землю | |
| Вимикач на виході | |
| Регулятор температури і вологості | |
| Температурна компенсація | |
| Аналогові лічильники на передній панелі (72×72 клас 1.5) | |
| Внутрішнє освітлення | |
| Батареї | Система управління батареями (BMS) |
| Батарейна шафа | |
| Відключення при низькій напрузі АКБ | |
| Датчик температури акумуляторів | |
| Механічні | Інший колір корпусу |
| До IP64 | |
| Товщина пластин | |
| Оцинкований лист | |
| Комунікація | RJ45 |
| Вільні від напруги контакти | |
| Віддалений моніторинг |
