Модульний зарядний випрямляч постійного струму EverExceed серії HF

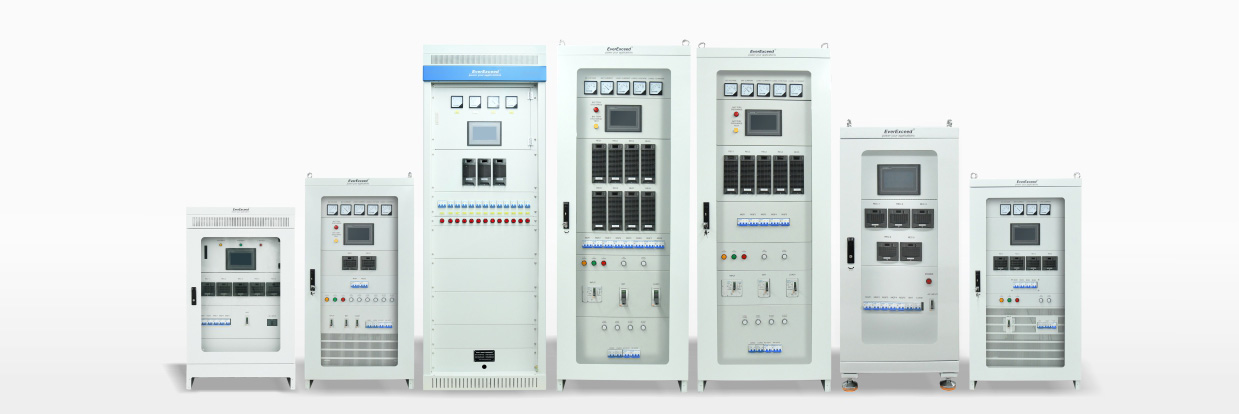

Модульний зарядний пристрій постійного струму серії HF

Раціональний і надійний спосіб захистити критично важливі навантаження

Особливості

• Широкий діапазон вхідної напруги з можливістю адаптації кольору RAL-7035, IP21 (IP55 опціонально)
• Блок крапельних діодів для регулювання напруги живлення постійного струму (опціонально)
• Виробництво з однофазним і трифазним живленням
• Низький час перехідного процесу завдяки модульній конструкції
• Можливість збільшення потужності на місці
• Цифрова обробка та налаштування всіх параметрів
• Висока надійність завдяки N+1 резервуванню випрямних модулів
• Низький рівень пульсацій постійної напруги для оптимізації часу роботи від батареї
• Низький рівень гармонік вхідного струму і високий коефіцієнт потужності,
• Високий коефіцієнт корисної дії
• Реєстратор сигналів сповіщень і подій, з пам'яттю журналу подій з відміткою дати і часу
• Автоматична система форсування заряду
• Компактна конструкція і невелика вага
• Висока питома потужність
• Зручний, простий і зрозумілий РК-дисплей і цифрова діаграма
• Інтелектуальний зв'язок і віддалений моніторинг через ізольований RS485, Ethernet, з протоколом Modbus або IEC61850
• Спеціальний міцний корпус, пофарбований порошковою фарбою в стандартному виконанні.

ПЕРЕВАГИ

• Існуючі заздалегідь визначені конфігурації, що дозволяють скоротити час виконання замовлення Легко налаштовується завдяки повному переліку опцій і повністю гнучкій конструкції
• Сумісність з усіма промисловими типами акумуляторів, в тому числі з газовою рекомбінацією, з простим регулюванням параметрів
• Знижує капітальні та експлуатаційні витрати (капітальні та експлуатаційні витрати)
• Простота установки, запуску і технічного обслуговування, низький середній час до ремонту (MTTR)
• Міжнародна сервісна підтримка.

ГНУЧКЕ РІШЕННЯ

Асортимент системних шаф постійного струму EverExceed дуже гнучкий і дозволяє нам задовольнити різноманітні вимоги клієнтів.

Крім настінних і підлогових шаф, доступні шафи для інтеграції акумуляторів EverExceed також пропонує кілька нових рішень для розподілу змінного та постійного струму, що полегшує адаптацію конструкції розподільчого пристрою до різних вимог замовника.

ФУНКЦІЇ ЕКСПЛУАТАЦІЇ ТА МОНІТОРИНГУ

Моніторинг замикань на землю

Функція моніторингу замикань на землю контролює опір ізоляції виходу постійного струму на землю. Плюс і мінус вимірюються і контролюються по черзі. Якщо опір ізоляції падає нижче встановленого значення (регулюється від 100 кОм до 1 МОм), на це вказують світлодіоди та загальний сигнал сповіщення.

Модульний моніторинг

Визначаються напруга і струм кожного модуля, а також стан зв'язку. Модуль перебуває в режимі розподілу навантаження.

Відключення мережі

У разі відключення мережі сигнал активує загальне реле захисту, і на РК-дисплеї з'явиться відповідна інформація. Якщо мережева напруга відновиться, зарядний пристрій перезапуститься після встановленої затримки, а сигнал сповіщення скинеться. Під час зникнення напруги в мережі лише системи з живленням від акумулятора продовжують подавати вихідну напругу постійного струму.

Моніторинг стану

Він може визначати напругу змінного струму, напругу заряду, струм, стан заряду та розряду, а також історію стану сповіщень.

Сигналізація високого та низького рівня змінного струму

Коли напруга змінного струму перевищує встановлений діапазон, зарядний пристрій подає сигнал сповіщення.

Сигналізація високого та низького рівня постійного струму

Коли напруга постійного струму перевищує встановлений діапазон, зарядний пристрій подає сигнал сповіщення.

Підвищена та плаваюча напруга

Підвищена та плаваюча напруга встановлюються відповідно до кількості та ємності акумуляторів, а також підтримується час вирівнювання напруги (наприклад, вирівнювання кожні 6 місяців).

Застосування системи

Інтегрована система безперебійного живлення постійного та змінного струму, що складається з ключових компонентів

Принцип роботи системи:

1. Джерела живлення:

   • Система отримує вхідне змінне живлення від двох джерел: AC I та AC II, що забезпечує резервування.

   • Додатково можливе живлення від Промислового ДБЖ або інвертора, що підключається до системи для забезпечення безперервного живлення.

2. Блокування:

   • Система має захисний механізм блокування, що дозволяє запобігати подачі живлення у разі аварійних ситуацій або некоректної роботи.

3. Зарядний модуль:

   • Основний функціональний блок, який перетворює змінний струм у постійний.

   • Використовується для заряджання акумуляторних батарейних ланцюгів, а також живлення навантажень.

4. Батарейні ланцюги:

   • Забезпечують резервне живлення систем у разі відсутності основного джерела живлення.

5. Модуль DC/DC:

   • Призначений для живлення телекомунікаційного навантаження та інших специфічних навантажень.

6. Контролер:

   • Центральний модуль управління системою.

   • Забезпечує:

     • Моніторинг розподілу сигналів AC та батарей.

     • Сигналізацію про аномалії в мережі.

     • Моніторинг стану батарей через детектор батарей.

     • Комунікацію через інтерфейс RS485 з іншими пристроями або диспетчерським центром.

7. Монітор ізоляції:

   • Відповідає за контроль стану ізоляції системи, виявлення витоків та небезпек.

8. Диспетчерський центр:

   • Отримує дані з системи через RTU для віддаленого моніторингу та управління.

9. Перемикач навантаження:

   • Забезпечує автоматичний або ручний перехід між різними джерелами живлення та резервними ланцюгами.

10. Контрольне навантаження та навантаження ПК:

    • Підключені кінцеві пристрої або системи, які споживають електроенергію від системи.

Ключова особливість системи HF Series Modular DC Rectifier Charger — це модульна структура, яка дозволяє легко масштабувати потужність, забезпечити резервування і підвищену надійність для промислових і телекомунікаційних застосувань.
