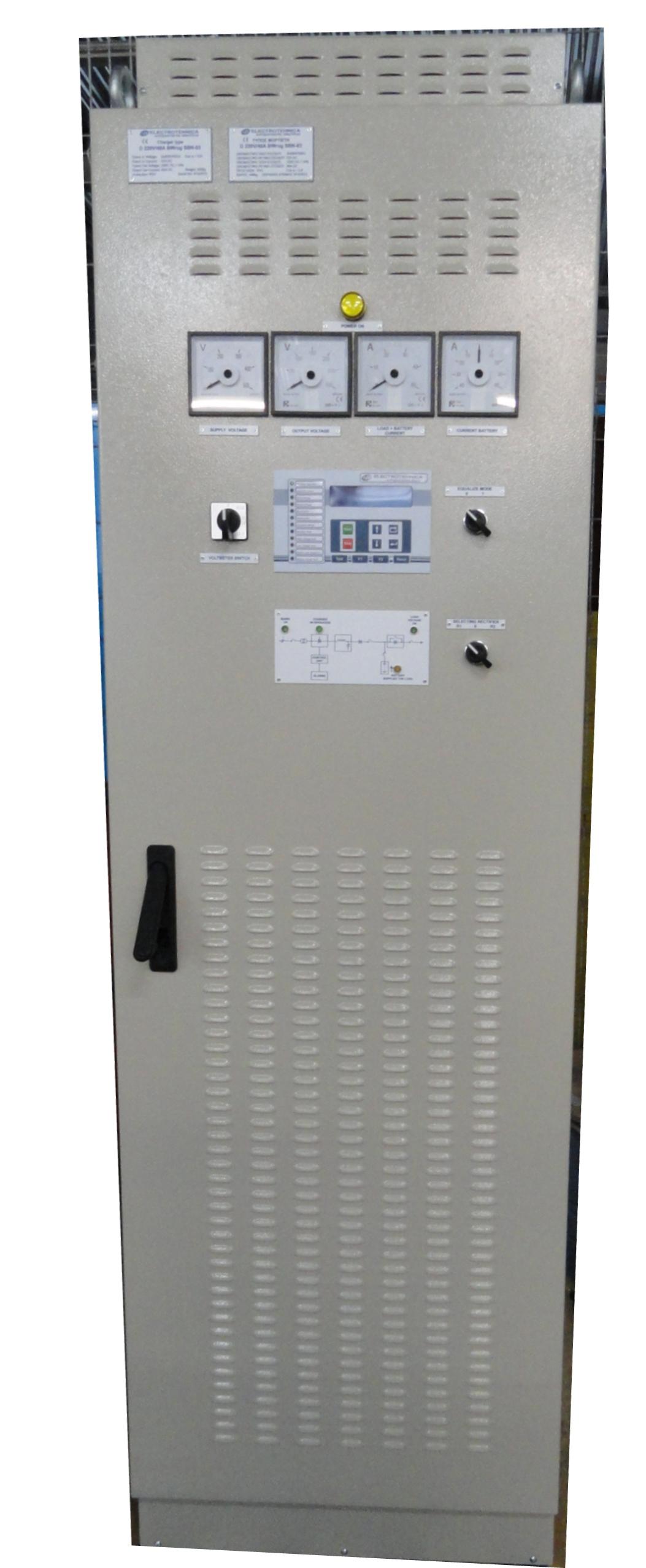

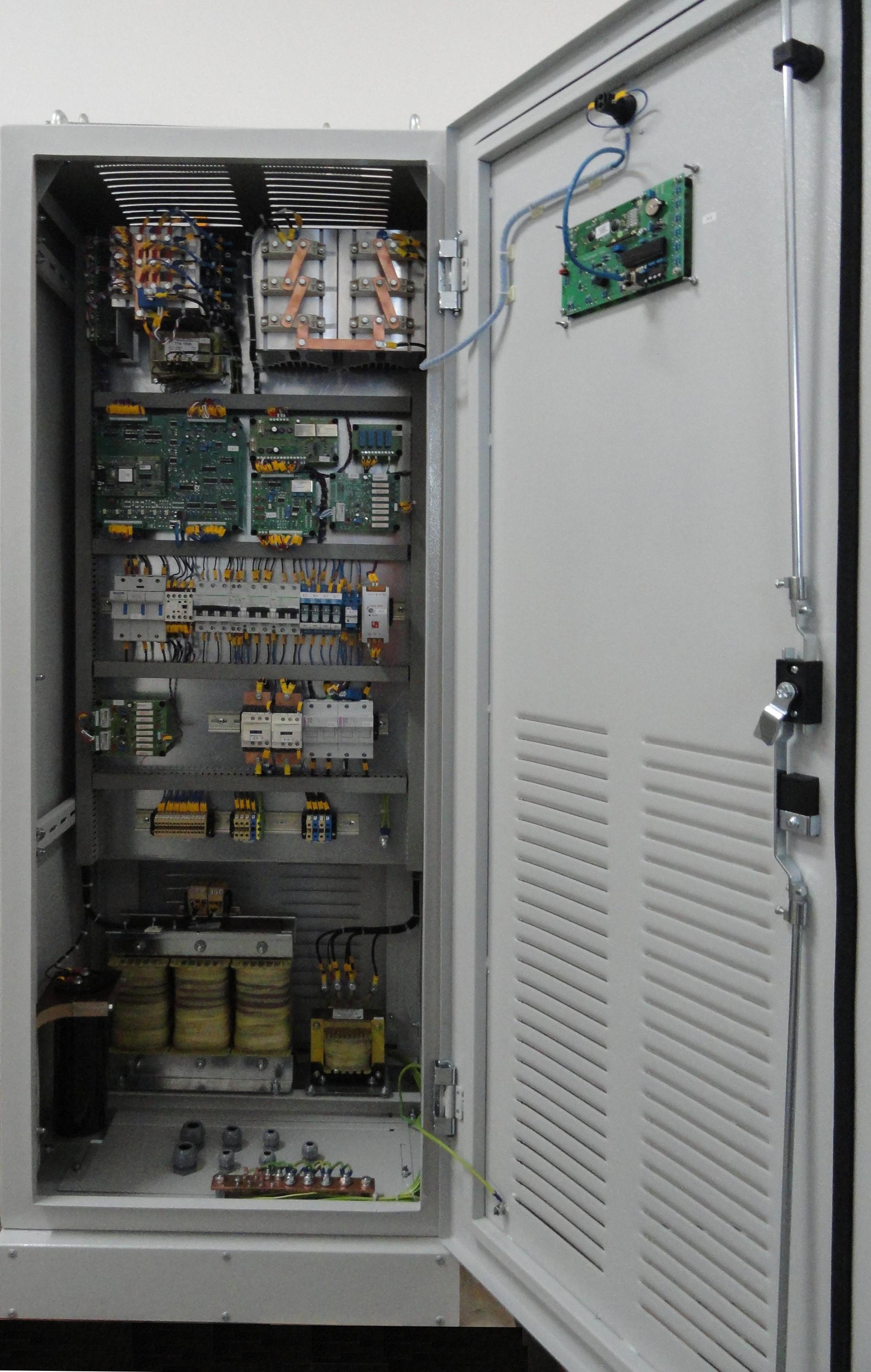

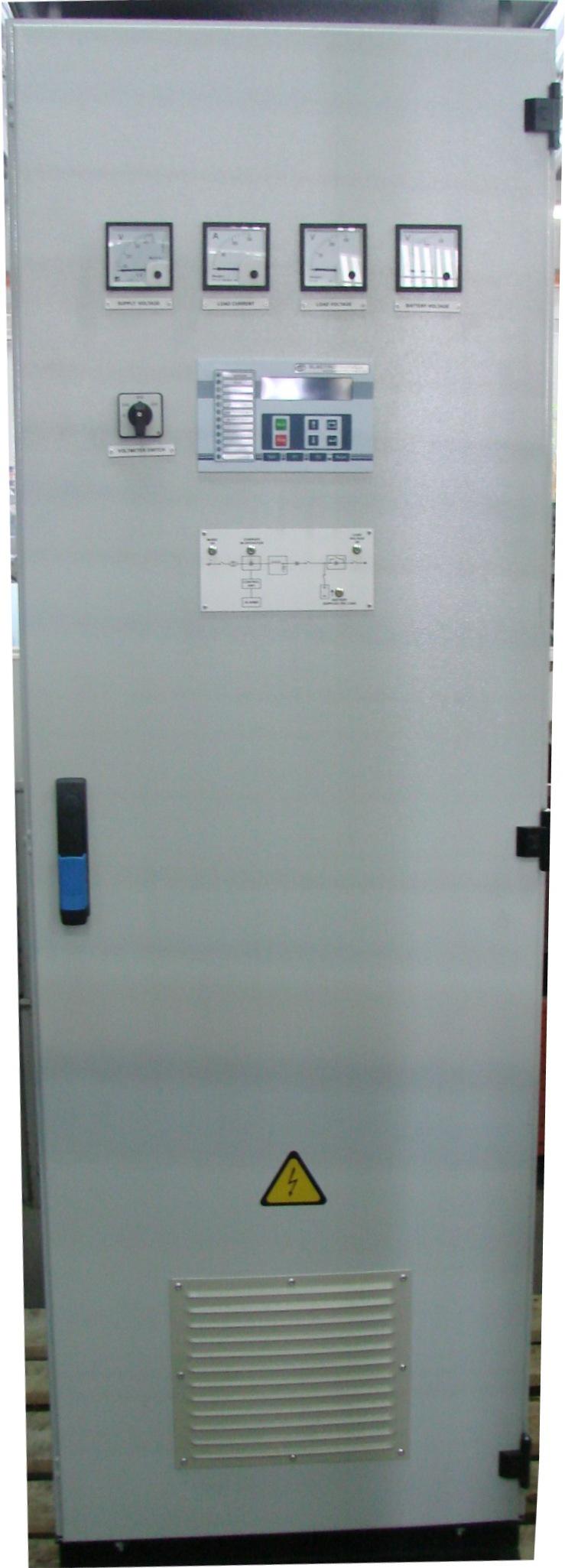

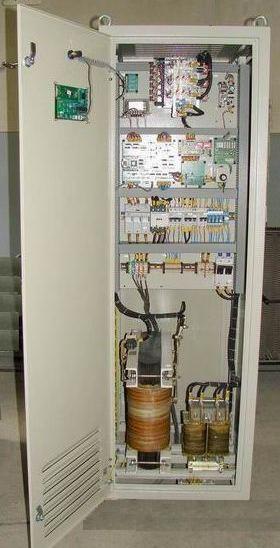

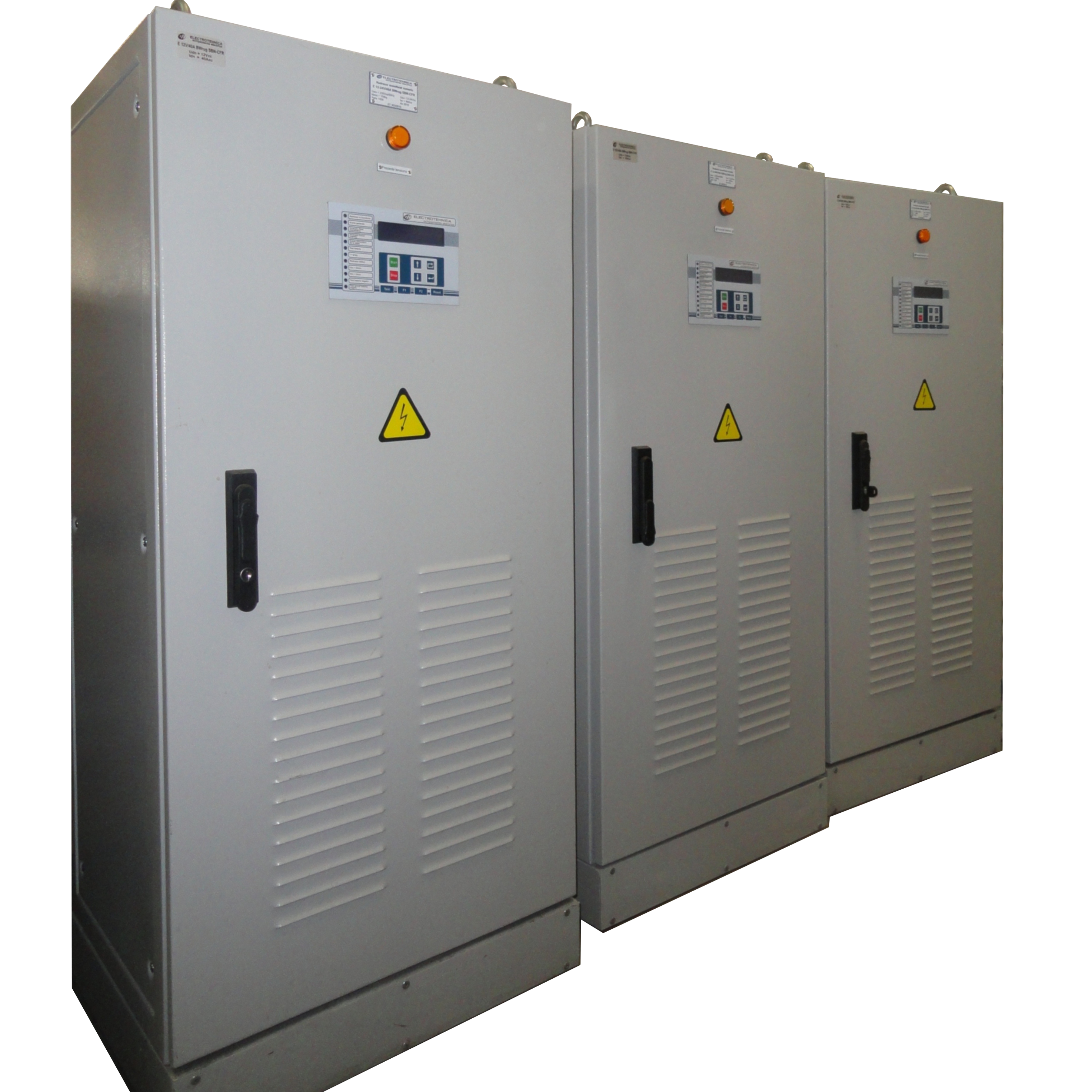

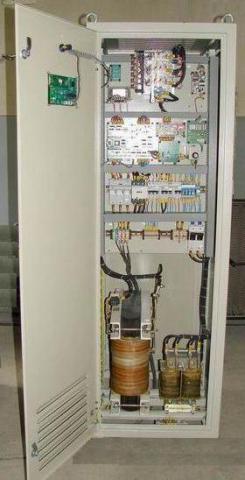

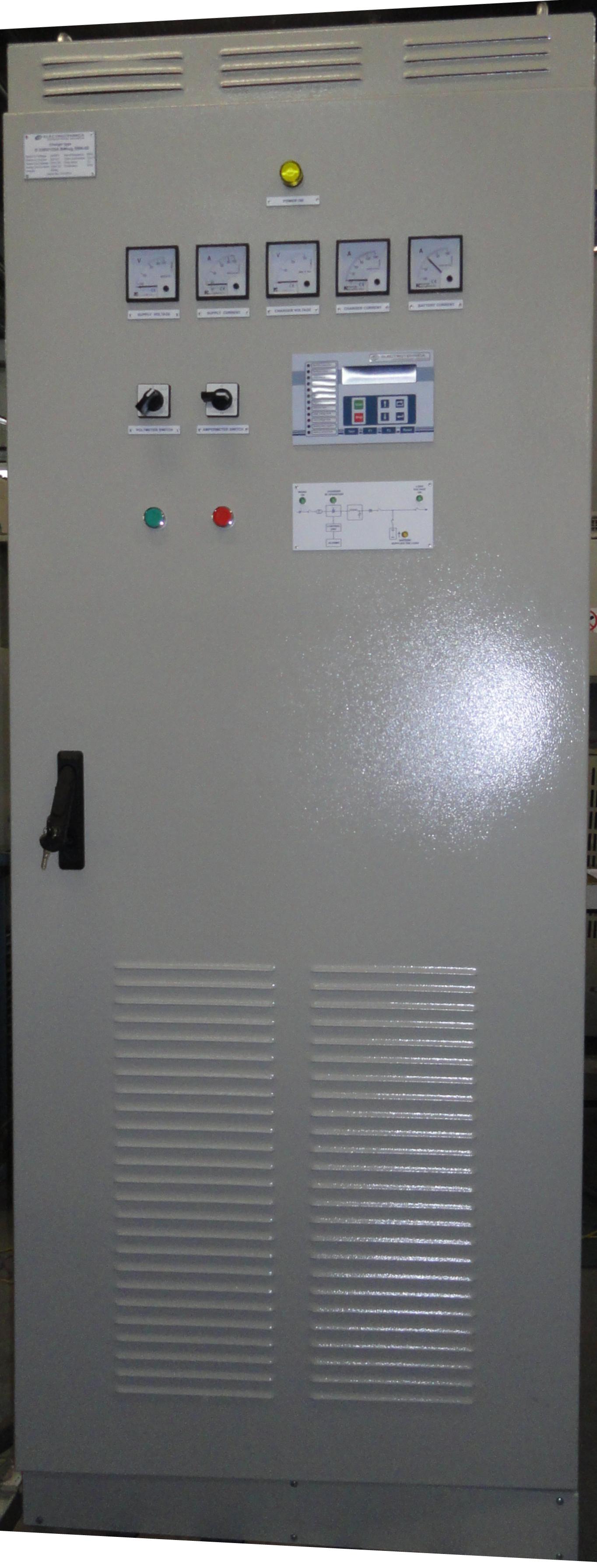

Промислові випрямлячі струму / зарядні пристрої Electrotehnica
10 - 1500 А | 24 - 220 В
Надійні промислові 1 і 3-фазні зарядні пристрої з використанням тиристорної технології, мікропроцесорним управлінням і широким діапазоном додаткових опцій.
Напруга: 24-220 В
Номінальна сила струму: 10-1500 А

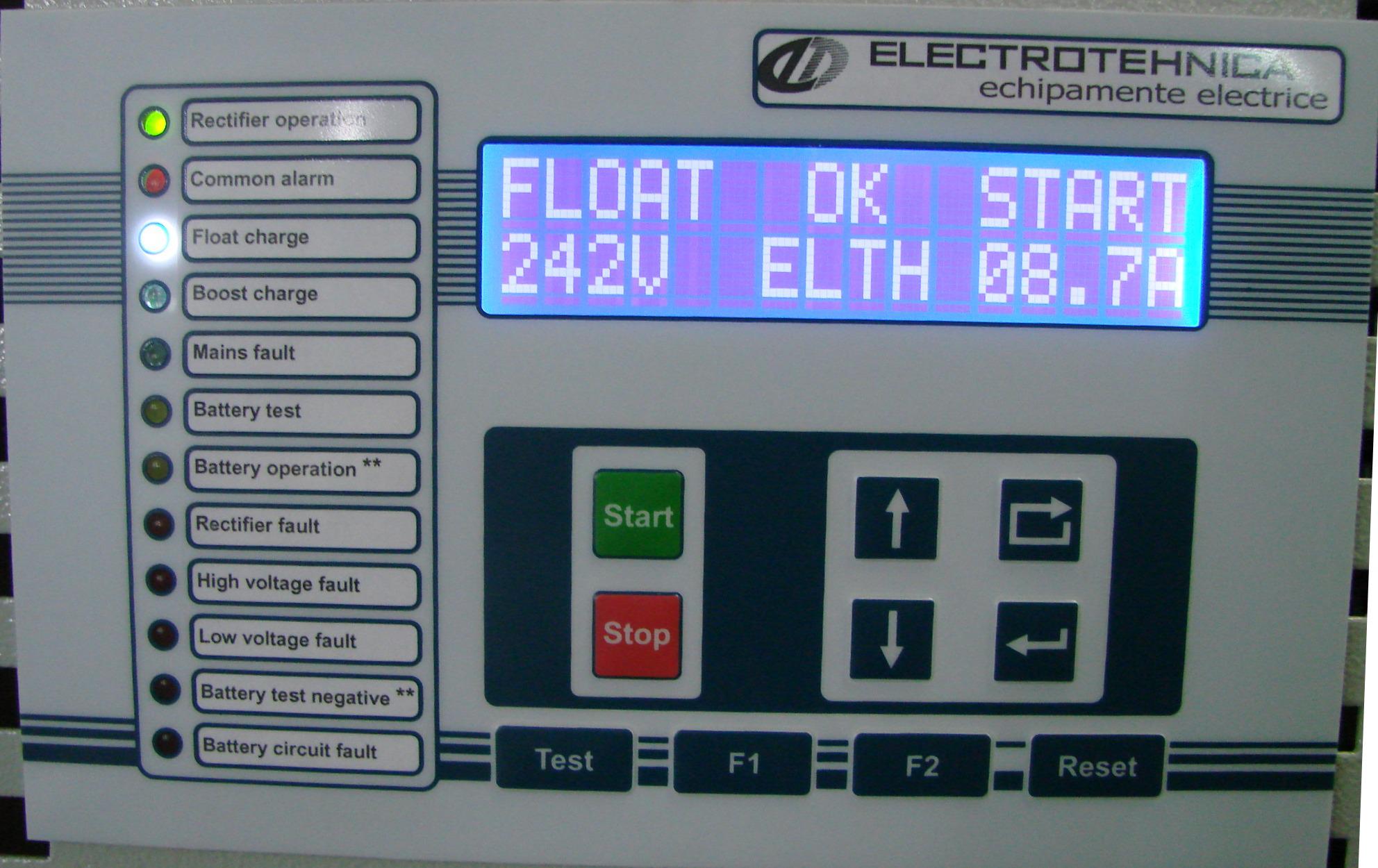

Основні функції зарядного пристрою Electrotehnica 10
- Контроль напруги
- Контроль загального струму (навантаження + акумулятор)
- Контроль струму зарядки акумулятора
- Обмеження напруги SCR
- Обмеження струму SCR
- Моніторинг мережі живлення: (Обрив фази, Напруга поза дозволеним діапазону, Порядок фаз)
- Моніторинг моста випрямлення: (Плавлення надшвидких запобіжників, перенагрівання тепловідведення)
- Моніторинг та захист електролітичних конденсаторів LC вихідного фільтра: (Надмірна ток або коротке замикання. В електролітичних конденсаторах, Обмеження струму через конденсатори на з'єднанні акумулятора і зарядного пристрою)
- Моніторинг акумулятора
- Кілька робочих режимів (Постійна зарядка, Прискорена зарядка, Збій мережі)
- Автоматичний перезапуск зарядного пристрою, після збою і відновлення мережі
- Запис часу збою мережі
- Запис часу прискореної зарядки
- Налаштування автоматичної комутації між режимами прискореної і звичайної зарядки
- Реєстратор даних
- Налаштування всіх параметрів "за замовчуванням"
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Номінальна напруга живлення: Стандарт: 3x400В змінного струму + N: + 10%, -15% (4-проводи)
- Напруга перехідного процесу: + 10%, -20%
- додатково:
3x400В змінного струму + 10%, -10% (3-проводу) - додатково:
інші номінальні напруги (3x415В, 3x440В, 3x480В, 3x500В, 3x525В, 3x550В і т.д.) - Частота живлення: 50 Гц ± 5%;
Додатково: 60 Гц - Нелінійні спотворення (THDi) на вході: Стандарт: 30%
- Додатково: ≤ 10%, з фільтром на вході
- Коефіцієнт потужності: Стандарт: ≥ 0,8 @ номінальна напруга живлення і буферний режим
Додатково> 0,92, з фільтром на вході - Номінальний вихідний постійний струм: Відповідно до моделі: 10, 20, 25, 30, 32, 40, 50, 63, 80, 100, 125, 150, 160, 200, 250, 300, 350, 375, 400, 500, 550, 600, 630, 800, 1000, 1500 ADC;
- Стаціонарне відхилення вихідного струму в наступних умовах: вхідна напруга +/- 10%, вхідна частота +/- 5%, температура від -5°C до 40°C: ± 1%;
- Діапазон вихідного постійного струму: Регулюється в діапазоні 0 - 100% від номінальної сили струму;
- Номінальна вихідна напруга: Відповідно до моделі: 24, 48, 60, 110, 220 постійного струму;
- Стаціонарне відхилення вихідної напруги в наступних умовах: при зарядці на холостому ходу, вхідна напруга +/- 10%, вхідна частота +/- 5%, температура від -5 ° C до 40 ° C і навантаження в діапазоні 10-90%: ± 0,5%;
- Динамічне відхилення вихідної напруги в наступних умовах:
при заряджанні на холостому ходу, використовуючи стандартний вихідний фільтр і приєднаний акумулятор (ємність C10 більш 5xIн)
навантаження в діапазоні 10% -90% - 5%
навантаження в діапазоні 90% -10% - + 5%; - Діапазон вихідної напруги: Регулюється в діапазоні 0 - 140% від номінального значення;
- Пульсації: типово <1% eff зі стандартним вихідним фільтром і паралельно підключеними акумуляторами;
типово <4% eff зі стандартним вихідним фільтром, без акумулятора
Додатковий вихідний фільтр для зменшення коливання <2% eff, без акумулятора
Додатковий вихідний фільтр для зменшення коливання <1% eff, без акумулятора
Додатковий вихідний фільтр для зменшення коливання <0,5% eff, без акумулятора; - Охолодження: Природне охолодження повітрям (у моделей 10 .... 63ADC) і примусове охолодження повітрям (у моделей 80 ... 1000ADC)
Додатково: Природне охолодження повітрям у всіх моделей - Ефективність: Згідно моделей:
для 24В постійного струму:> 85%
для 48В постійного струму:> 87%
для 60В постійного струму:> 89%
для 110В постійного струму:> 92%
для 220В постійного струму:> 95%; - Тривалість терміну служби:> 20 років;
- Середній час безвідмовної роботи:> 120000 годин;
- Середній час ремонту: <4 годин;
- Зовнішня характеристика: U, I, IU і IUOU (прискорення підзарядки)
- Відповідно до DIN 41773 і має плавний запуск.
УМОВИ НАВКОЛИШНЬОГО СЕРЕДОВИЩА
- Діапазон температур середовища при:
транспортуванні: -25 - +70°C;
зберіганні: -25 - +55°C;
експлуатації: -20 - +40°C; +40 - + 55°C, знижуючи струм на виході на 1%/°C. - Відносна вологість повітря: <95% (без конденсації);
- Ступінь захисту: Стандарт: IP20;
- Додатково: IP21, IP30, IP31, IP41, IP42, IP54, IP65, NEMA4x
- Розмір шафи: Стандарт: дивіться Typetable
- Колір корпусу: Стандарт: RAL 7032
Додатково: інші кольори - Тип клімату: Стандарт: Температура T
Додатково: EC, C, CT, WT, WDr, MWDr, EWDr, Wda, WdaE - Висота: до 1000м над рівнем моря, 1000 - 4000м, знижуючи струм на виході на 0,5% / 100м
- Рівень акустичного шуму Типовий 45 - 60 dB (A) @ 1m (в залежності від модифікації).
№ |
Номінальна напруга, В |
Кількість елементів, Pb |
Кількість елементів, NiCd |
Номінальна сила струму, А |
Тип |
Шкаф ШxДxВ (мм) |
Вага (кг) |
---|---|---|---|---|---|---|---|
1 |
24 |
12 |
20 |
25 |
D24V/25ABWrug-SBN |
600x500x1500 |
100 |
2 |
24 |
12 |
20 |
30 |
D24V/30ABWrug-SBN |
600x500x1500 |
110 |
3 |
24 |
12 |
20 |
40 |
D24V/40ABWrug-SBN |
600x500x1500 |
115 |
4 |
24 |
12 |
20 |
50 |
D24V/50ABWrug-SBN |
600x500x1500 |
120 |
5 |
24 |
12 |
20 |
63 |
D24V/63ABWrug-SBN |
600x500x1500 |
125 |
6 |
24 |
12 |
20 |
80 |
D24V/80ABWrug-SBN |
600x500x1500 |
140 |
7 |
24 |
12 |
20 |
100 |
D24V/100ABWrug-SBN |
600x500x1500 |
150 |
8 |
24 |
12 |
20 |
125 |
D24V/125ABWrug-SBN |
600x500x1500 |
200 |
9 |
24 |
12 |
20 |
150 |
D24V/150ABWrug-SBN |
600x500x1500 |
225 |
10 |
24 |
12 |
20 |
200 |
D24V/200ABWrug-SBN |
600x500x1500 |
275 |
11 |
24 |
12 |
20 |
250 |
D24V/250ABWrug-SBN |
600x500x1500 |
350 |
12 |
24 |
12 |
20 |
300 |
D24V/300ABWrug-SBN |
600x500x1500 |
400 |
13 |
24 |
12 |
20 |
350 |
D24V/350ABWrug-SBN |
600x500x1500 |
450 |
14 |
24 |
12 |
20 |
400 |
D24V/400ABWrug-SBN |
600x800x1800 |
500 |
15 |
24 |
12 |
20 |
500 |
D24V/500ABWrug-SBN |
600x800x1800 |
550 |
16 |
24 |
12 |
20 |
600 |
D24V/600ABWrug-SBN |
600x800x1800 |
680 |
17 |
24 |
12 |
20 |
630 |
D24V/630ABWrug-SBN |
600x800x1800 |
700 |
18 |
48 |
24 |
40 |
25 |
D48V/25ABWrug-SBN |
600x500x1500 |
120 |
19 |
48 |
24 |
40 |
30 |
D48V/30ABWrug-SBN |
600x500x1500 |
125 |
20 |
48 |
24 |
40 |
40 |
D48V/40ABWrug-SBN |
600x500x1500 |
140 |
21 |
48 |
24 |
40 |
50 |
D48V/50ABWrug-SBN |
600x500x1500 |
150 |
22 |
48 |
24 |
40 |
63 |
D48V/63ABWrug-SBN |
600x500x1500 |
200 |
23 |
48 |
24 |
40 |
80 |
D48V/80ABWrug-SBN |
600x500x1500 |
240 |
24 |
48 |
24 |
40 |
100 |
D48V/100ABWrug-SBN |
600x500x1500 |
275 |
25 |
48 |
24 |
40 |
125 |
D48V/125ABWrug-SBN |
600x500x1500 |
290 |
26 |
48 |
24 |
40 |
150 |
D48V/150ABWrug-SBN |
600x500x1500 |
350 |
27 |
48 |
24 |
40 |
200 |
D48V/200ABWrug-SBN |
600x600x1800 |
400 |
28 |
48 |
24 |
40 |
300 |
D48V/300ABWrug-SBN |
600x600x1800 |
500 |
29 |
48 |
24 |
40 |
350 |
D48V/350ABWrug-SBN |
600x800x1800 |
550 |
30 |
48 |
24 |
40 |
400 |
D48V/400ABWrug-SBN |
600x800x1800 |
600 |
31 |
48 |
24 |
40 |
500 |
D48V/500ABWrug-SBN |
600x800x1800 |
700 |
32 |
60 |
30 |
50 |
25 |
D60V/25ABWrug-SBN |
600x500x1500 |
130 |
33 |
60 |
30 |
50 |
30 |
D60V/30ABWrug-SBN |
600x500x1500 |
140 |
34 |
60 |
30 |
50 |
40 |
D60V/40ABWrug-SBN |
600x500x1500 |
145 |
35 |
60 |
30 |
50 |
50 |
D60V/50ABWrug-SBN |
600x500x1500 |
150 |
36 |
60 |
30 |
50 |
63 |
D60V/63ABWrug-SBN |
600x500x1500 |
225 |
37 |
60 |
30 |
50 |
80 |
D60V/80ABWrug-SBN |
600x500x1500 |
250 |
38 |
60 |
30 |
50 |
100 |
D60V/100ABWrug-SBN |
600x500x1500 |
275 |
39 |
60 |
30 |
50 |
125 |
D60V/125ABWrug-SBN |
600x500x1500 |
300 |
40 |
60 |
30 |
50 |
150 |
D60V/150ABWrug-SBN |
600x500x1500 |
350 |
41 |
60 |
30 |
50 |
200 |
D60V/200ABWrug-SBN |
600x600x1800 |
425 |
42 |
60 |
30 |
50 |
300 |
D60V/300ABWrug-SBN |
600x600x1800 |
525 |
43 |
60 |
30 |
50 |
350 |
D60V/350ABWrug-SBN |
600x800x1800 |
550 |
44 |
60 |
30 |
50 |
400 |
D60V/400ABWrug-SBN |
600x800x1800 |
625 |
45 |
60 |
30 |
50 |
500 |
D60V/500ABWrug-SBN |
600x800x1800 |
700 |
46 |
110 |
55 |
92 |
10 |
D110V/10ABWrug-SBN |
600x500x1500 |
120 |
47 |
110 |
55 |
92 |
20 |
D110V/20ABWrug-SBN |
600x500x1500 |
140 |
48 |
110 |
55 |
92 |
25 |
D110V/25ABWrug-SBN |
600x500x1500 |
160 |
49 |
110 |
55 |
92 |
30 |
D110V/30ABWrug-SBN |
600x500x1500 |
175 |
50 |
110 |
55 |
92 |
40 |
D110V/40ABWrug-SBN |
600x500x1500 |
190 |
51 |
110 |
55 |
92 |
50 |
D110V/50ABWrug-SBN |
600x500x1500 |
225 |
52 |
110 |
55 |
92 |
63 |
D110V/63ABWrug-SBN |
600x500x1500 |
270 |
53 |
110 |
55 |
92 |
80 |
D^V^ABWrug-SBN |
600x600x1800 |
350 |
54 |
110 |
55 |
92 |
100 |
D^V/^ABWrug-SBN |
600x600x1800 |
400 |
55 |
110 |
55 |
92 |
125 |
D1^V/125ABWrug-SBN |
600x600x1800 |
450 |
56 |
110 |
55 |
92 |
150 |
D^V/^ABWrug-SBN |
600x600x1800 |
500 |
57 |
110 |
55 |
92 |
200 |
D110V/200ABWrug-SBN |
600x800x1800 |
550 |
58 |
110 |
55 |
92 |
З00 |
D110V/300ABWrug-SBN |
600x800x1800 |
850 |
59 |
110 |
55 |
92 |
350 |
D110V/350ABWrug-SBN |
800x800x2000 |
1000 |
60 |
110 |
55 |
92 |
400 |
D110V/400ABWrug-SBN |
800x800x2000 |
1100 |
61 |
110 |
55 |
92 |
500 |
D110V/500ABWrug-SBN |
1200x800x2000 |
1250 |
62 |
110 |
55 |
92 |
800 |
D110V/800ABWrug-SBN |
1200x800x2200 |
1600 |
63 |
220 |
110 |
184 |
10 |
D220V/10ABWrug-SBN |
600x500x1500 |
140 |
64 |
220 |
110 |
184 |
20 |
D220V/20ABWrug-SBN |
600x500x1500 |
190 |
65 |
220 |
110 |
184 |
25 |
D220V/25ABWrug-SBN |
600x500x1500 |
225 |
66 |
220 |
110 |
184 |
30 |
D220V/30ABWrug-SBN |
600x500x1500 |
270 |
67 |
220 |
110 |
184 |
40 |
D220V/40ABWrug-SBN |
600x600x1800 |
340 |
68 |
220 |
110 |
184 |
50 |
D220V/50ABWrug-SBN |
600x600x1800 |
400 |
69 |
220 |
110 |
184 |
63 |
D220V/63ABWrug-SBN |
600x600x1800 |
450 |
7О |
220 |
110 |
184 |
80 |
D220V/80ABWrug-SBN |
600x600x1800 |
500 |
71 |
220 |
110 |
184 |
100 |
D220V/100ABWrug-SBN |
600x800x1800 |
600 |
72 |
220 |
110 |
184 |
125 |
D220V/125ABWrug-SBN |
600x800x1800 |
700 |
73 |
220 |
110 |
184 |
150 |
D220V/150ABWrug-SBN |
600x800x1800 |
800 |
74 |
220 |
110 |
184 |
200 |
D220V/200ABWrug-SBN |
800x800x2000 |
1000 |
75 |
220 |
110 |
184 |
300 |
D220V/300ABWrug-SBN |
1200x800x2000 |
1300 |
76 |
220 |
110 |
184 |
350 |
D220V/350ABWrug-SBN |
1200x800x2000 |
1450 |
77 |
220 |
110 |
184 |
375 |
D220V/375ABWrug-SBN |
1200x800x2000 |
1500 |
78 |
220 |
110 |
184 |
400 |
D220V/400ABWrug-SBN |
1200x800x2000 |
1600 |
79 |
220 |
110 |
184 |
500 |
D220V/500ABWrug-SBN |
1600x800x2200 |
1900 |
80 |
220 |
110 |
184 |
550 |
D220V/550ABWrug-SBN |
1600x800x2200 |
2050 |
81 |
220 |
110 |
184 |
1000 |
D220V/1000ABWrug-SBN |
1600x1000x2200 |
2700 |
82 |
220 |
110 |
184 |
1500 |
D220V/1500ABWrug-SBN |
2000x1000x2200 |
3400
|
Будучи ЕКСКЛЮЗИВНИМ представником компанії EverExceed Industrial Corporation LTD в Україні,
ТОВ "Пульсар Лімітед" ГАРАНТУЄ надійність продукції, довговічність,
відповідність заявленим технічним
характеристик.
+38 (099) 253-55-30 — склад
Адрес склада:
Ул. Бориспольская, 181, Киев, 02000
(Відвантаження зі складу лише за попереднім погодженням з менеджером!)
Шановні клієнти!
Просимо Вас звертатися в центральний офіс компанії «Пульсар Лімітед» тільки з питань:
- оптових закупівель і великих проектів
- покупки стабілізаторів напруги
- покупки систем безперебійного живлення
- покупки сонячних фотомодулів і готових систем
Роздрібну покупку Ви можете здійснити у будь-якого з наших обізнаних бізнес-партнерів.
Будь ласка, виберіть найближчого до Вас представника:
Река Моторс Акумулятори для човнів Київ, вул. Садова 20-2 (вул. Стеценка) (044) 591 9151; (097) 185 5151; (099) 538 5151 |
Навітек Акумулятори, ДБЖ, інвертори, сонячні батареї Київ, пр-т Петра Григоренка, 39-Б, оф. 2/2 (044) 537 16 86; (050) 411 40 05; (067) 466 96 60 |
НТС-груп; (видео отзыв) Акумулятори для ДБЖ Київ, вул. Бориспільська 9, корпус 91, оф.114 (044) 587 94 49 |
Компанія «ТОРГ-ГРУП» (видео отзыв) Акумулятори, Електроінструменти Київ, проспект Голосіївський 97-А (044) 259 04 37; (096) 804 00 50 |
Компанія «Енергомаркет» Акумулятори, інверторні системи, сонячні батареї (063) 139 80 29; (050) 599 16 68 |
Інтернет-магазин Хоум Енерджі Акумулятори, інвертори, сонячні батареї Київ, вул. Василя Верховинця 1а, оф. 6 (050) 105 62 29 |
Компанія SolarEnegro Сонячні батареї для дому Київ, вул. Новозабарська, 19 (097) 637 04 81 |
TOPtrade Акумулятори, ДБЖ, інвертори, сонячні батареї Київ, вул. Б. Хмельницького 16-22 https://www.toptrade.com.ua(098) 107 03 72; (063) 613 08 71 |
Компанія «Енергогарант» Акумулятори, системи резервного живлення Київ, вул. Новокостянтинівська 1-В (044) 331 17 06; (097) 204 80 38; (050) 270 80 75 |
ТОВ «Комел-Електро» Акумулятори, інвертори, онлайн ДБЖ Київ (044) 390 19 89; (067) 208 91 22; (050) 446 25 83; (063) 238 08 29 |
Інтернет-магазин «Викрутка.UA» Техніка та аксесуари для авто, будинки, дачі, офісу Київ, просп. Московський, 16(066) 745 45 17; (063) 873 54 34; (067) 287 42 74 |
Компанія «Гравіцаппа » Системи електропостачання на сонячних батареях Київ, бульвар Академіка Вернадського, 36 (044) 499 36 99 |
Інтернет-магазин «Meners» Інвертори, онлайн ДБЖ Київ, вул. Проспект Перемоги, 67, корпус «G» Бізнес-центр «Нивки Сіті» (067) 320 16 31 |
Інтернет-магазин «ELBUY» Акумулятори, інвертори, онлайн ДБЖ Київ, вул. Волгоградська 12 (067) 239 26 23; (050) 562 76 70; (063) 232 13 96 |
Компанія ООО «ТРІА ГРУП» Акумулятори та зарядні пристрої для дитячих електромобілів і квадроциклів Київ, вул. Ольжича 8 (068) 597 44 90 |
Мережа магазинів стабільного електроживлення «Вольтмаркет» Повний спектр послуг: продаж, монтаж та обслуговування сучасного електротехнічного обладнання Київ, проспект Миру, 6 Київ, Воздухофлотський проспект, 55 (044) 561 71 06; (050) 944 71 06; (067) 544 71 06 |
Інтернет-магазин «А-Трейд» Акумулятори, інвертори, онлайн ІБП Київ (063) 512 92 62; (050) 540 53 40 |
Інтернет-магазин «КілоВат» Магазин акумуляторів та іншого електротехнічного обладнання Київ, вул. Сім'ї Хохлових 15, корп. А, 3 поверх, офіс 32 (біля метро "Дорогожичі"), бізнес-центр "Кронос", (044) 227 75 05 |
Інтернет-магазин «AKS» Акумулятори, інвертори, онлайн ДБЖ Київ, пр-т Григоренка, 32д (кінцева трамвая, біля магазину Баул); Київ, вул. Довженка, 1 (кут з вул. Ежена Потьє) Київ, вул. Ушинського, 1 (080) 050 49 99 |
Інтернет-магазин «СТАБ-Україна» Акумулятори, інвертори, онлайн ДБЖ Київ, Окружна дорога (Вишневе, Чорновола 49) (044) 337 90 91 |
Інтернет-магазин «In-Green» Акумулятори, інвертори, онлайн ДБЖ Київ, пров. Руслана Лужевского 14, корп. 3Б, 1 поверх (044) 232 90 75; (067) 569 82 28; (093) 170 07 89 |
Золотое Сечение Акумулятори, інверторні системи, ДБЖ, сонячні батареї Харків, вул. Плеханівська, 23 (057) 771 44 28; (050) 343 36 54 |
Best Energy Акумулятори, системи електроживлення Харків: 61001, пл. Повстання, 5/7, (057) 750 80 04; (067) 186 75 71; (066) 823 49 45 |
Мережа магазинів стабільного електроживлення «Вольтмаркет» Повний спектр послуг: продаж, монтаж та обслуговування сучасного електротехнічного обладнання Харків, проспект Московський, 35 (063) 944 71 06; (050) 944 71 06; (067) 544 71 06 |
Компанія «Енергосейв системс»; (відео відгук) Технології для виробництва та зберігання енергії Дніпровська область, м Кривий Ріг, вул. Волгоградська, 4 (068) 153 73 03; (073) 073 63 83; (066) 086 73 03 |
Компанія ТОВ «ТРИА ГРУП» Акумулятори та зарядні пристрої для дитячих електромобілів і квадроциклів Дніпро, вул. Пастера 4а (068) 597 44 90 |
Мережа магазинів стабільного електроживлення «Вольтмаркет» Повний спектр послуг: продаж, монтаж та обслуговування сучасного електротехнічного обладнання Дніпро, проспект Богдана Хмельницького, 15 (056) 798 41 06; (050) 944 71 06; (067) 544 71 06 |
ЕкоЦентр Акумулятори Тернопіль, вул. За Рудкою, 15 (0352) 52 34 95; (098) 036 25 35 |
ЕлектроПатрон Акумулятори, інверторні системи, ДБЖ, стабілізатори напруги Львів вул.Зелена, 238 (098) 739 04 34 |
ТОВ «АНДІ ЕЛЕКТРО» Акумулятори, ДБЖ, інвертори, системи резервного та автономного живлення Одеса, Ленінградське шосе, 2(095) 825 31 90 |
Best Energy Акумулятори, системи електроживлення Одеса: 65059, вул. Краснова 8, (048) 700 12 20; (067) 115 82 89; (050) 680 49 19 |
Інтернет-магазин «220pro.com.ua» Акумулятори, ДБЖ, інвертори Одеса, вул. Слєпньова, 2 http://220pro.com.ua/(099) 380 60 00; (048) 795 38 27; (094) 951 68 27 (Viber) |
Інтернет-магазин «In-Green» Акумулятори, інвертори, онлайн ДБЖ Одеса (048) 735 72 02; (067) 569 82 28; (093) 170 07 89 |
Best Energy Акумулятори, системи електроживлення Херсон: 73013, вул. Тіраспольська, 60А, оф. 107, (063) 793 77 62; (055) 202 3451 |
Магазин «Водолій» Системи резервного електроживлення, акумулятори Ізмаїл, вул. Котовського 73 (067) 557 49 98 |
Магазин «Светлоград» ДБЖ, інвертори, акумулятори Вінниця, вул. Замостянська, 39А (0432) 55 14 66; (097) 300 82 41 |
Інтернет-магазин «СТЕМ» Акумулятори Івано-Франківськ, вул. Вишневського, 8 (068) 993 19 98; (095) 348 97 31; (0342) 543 541 |
ТОВ «НВО ГЛІСАДА» Продаж і інсталяція систем безперебійного живлення Черкассы ул. Петровского, 190 (098) 279 00 57 |
ТОВ «Комтех Сервіс» Системи безперебійного електроживлення, електромонтажні роботи Закарпатська область, м Буштино, вул. Головна, 78 (097) 664 12 62 (Viber); (067) 314 58 90 |
Інтернет-магазин Технофокс Електротехніка, опалювальне обладнання, товари для дому та саду м. Бровари, вул. Гельсінської групи, 14Б (колишня вул. Будьонного) (044) 338 47 74; (098) 74 872 74; (093) 74 799 74; (099) 74 202 74 |
