Особенности AGM и гелевых аккумуляторов

AGM и гелевые VRLA-аккумуляторы — это родственные, но по-разному «заточенные» технологии: AGM сильнее в мощности, быстром заряде и старт-стоп/транспорте, гель — в долговечности, высокой температуре и стационарных ИБП.

Что такое AGM (Absorbent Glass Mat)

Технология AGM появилась в начале 1980-х годов как герметичный свинцово-кислотный аккумулятор для военных самолётов, транспортных средств и ИБП, где требовалось снизить массу и повысить надёжность. Серную кислоту в таких батареях впитывает очень тонкий стекловолокнистый мат, поэтому электролит не течёт свободно, а «захвачен» в волокнах — батарея становится фактически защищённой от пролива и может транспортироваться без статуса опасного груза. Пластины могут быть как плоскими в прямоугольном корпусе, так и свернутыми в цилиндрическую «банку».

AGM характеризуется очень низким внутренним сопротивлением, благодаря чему способен отдавать высокие токи и демонстрирует относительно длительный ресурс даже при глубоких циклах. Такие батареи не требуют обслуживания, обладают хорошей электрической надёжностью, меньшей массой, чем эквивалентные заливные, и более низким саморазрядом, поэтому профилактическая подзарядка требуется реже, чем у классических свинцово-кислотных.

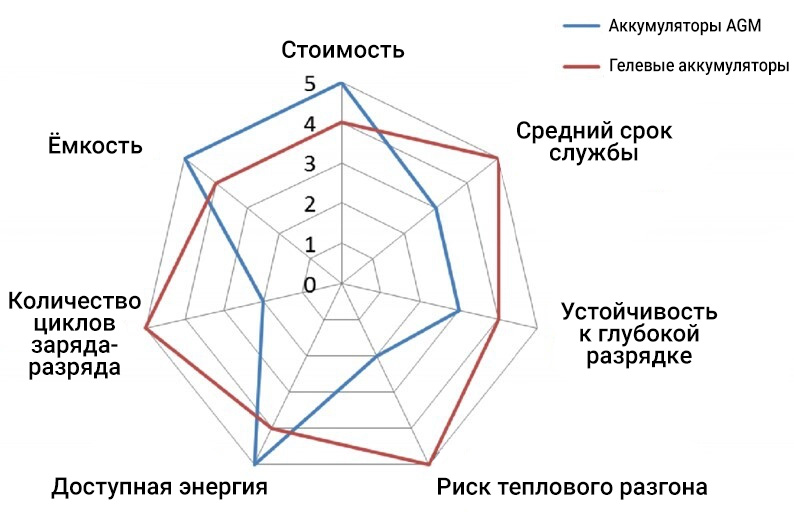

Таблица 1: Сравнение AGM и гелевых аккумуляторов
Источник: Институт силовой электроники и электроприводов (ISEA), Ахенский университет; оценка основана на опыте доктора Гжегожа Пилатовича

Применение AGM

Большинство AGM-аккумуляторов — это средний диапазон 30–100 Ач, но их используют и в малых, и в относительно крупных ИБП, а также в системах с глубокими циклами разряда. Их часто подбирают «под размер» для премиальных автомобилей, чтобы питать энергоёмкие опции: подогрев сидений, руля, зеркал, лобового стекла и т.п. В автоспорте (NASCAR и другие лиги) AGM-батареи ценят за устойчивость к вибрациям.

AGM считается оптимальным выбором для высококлассных мотоциклов: герметичный корпус снижает риск утечки кислоты при аварии, меньшая масса даёт преимущество в распределении веса, а возможность установки батареи под нестандартным углом упрощает компоновку. Благодаря хорошим низкотемпературным характеристикам AGM широко применяют на морских судах, в автодомах, автономных установках и в робототехнике.

В современном автопарке AGM — ключевая технология для систем «старт-стоп»: заливные стартерные батареи просто не выдерживают интенсивных циклов включения-выключения двигателя и теряют ёмкость в течение 1–2 лет, тогда как AGM служат заметно дольше. При этом такие батареи чувствительны к перегреву, поэтому их рекомендуется устанавливать вдали от моторного отсека и прекращать заряд, если температура «ядра» достигает примерно 49°C.

Преимущества и ограничения AGM

Ключевые сильные стороны AGM:

Зарядка до пяти раз быстрее, чем у заливных свинцово-кислотных батарей. Возможность глубокого циклического ресурса: DoD до ≈80% при сопоставимом ресурсе, тогда как для заливных для аналогичного ресурса ограничиваются ≈50% DoD. Высокая удельная мощность и очень низкое внутреннее сопротивление — хорошо работают под нагрузкой, обеспечивают пусковые токи. Защита от проливов благодаря «инкапсуляции» кислоты в стекломате; устойчивость к вибрациям благодаря «сэндвич-конструкции» электрод–мат–электрод. Хорошая работа при низких температурах, меньшая склонность к сульфатации (если не держать долго недозаряженными).

Основные ограничения:

Более высокая стоимость, чем у заливных, хотя ниже, чем у гелевых. Чувствительность к перезаряду: допуски по напряжению строже, чем у геля. Постепенная деградация ёмкости с возрастом (у геля «купол» производительности). Низкая удельная энергия (Вт·ч/кг) по сравнению с литиевыми системами; необходимость хранения в заряженном состоянии, хотя это менее критично, чем для заливных.

AGM против геля: основные различия

AGM и гелевые свинцово-кислотные батареи относятся к семейству VRLA, но ведут себя по-разному и ориентированы на разные приоритеты.

• AGM лучше подходят для высоких токов и частых циклов (стартер, старт-стоп, транспорт, инструмент, тяга).
• Гель лучше подходит для длительной работы, высоких температур и стационарных ИБП/телеком-систем с умеренными токами.

По данным ISEA (Ахен) и практического опыта д-ра Гжегожа Пилатовича, гелевые батареи в целом имеют более длительный ресурс, чем AGM, частично благодаря лучшему отводу тепла: гелевый сепаратор способствует теплопереносу, тогда как стекловолокнистый мат AGM больше действует как теплоизолятор. Кроме того, гель демонстрирует «куполоподобную» кривую производительности — высокий уровень отдачи сохраняется большую часть срока службы и резко падает в конце, тогда как AGM деградирует более плавно.

Гель лучше переносит высокие температуры окружающей среды и менее склонен к сульфатации, но требует очень точной настройки напряжения заряда и обслуживания. AGM, наоборот, лучше работает при низких температурах, имеет более низкое внутреннее сопротивление и, соответственно, лучшую токовую отдачу. Из-за более высокого внутреннего сопротивления гель не используют там, где требуются пиковые токи (стартерные применения, мощные инверторы и т.п.).

Важный элемент гелевых систем — конструкция клапана VRLA: дешёвые и небольшие батареи часто используют простой EPDM-клапан, тогда как дорогие крупные гелевые блоки для работы в экстремальных температурах оснащаются более сложными клапанами для лучшего удержания влаги и рекомбинации газов.

В системах накопления энергии (ESS) для регулирования частоты и буферизации всё чаще используют литий-ионные батареи: их можно быстро заряжать при избытке генерации и удерживать на среднем уровне SoC (40–60%) без сульфатации, что принципиально отличает их от свинцовых. Классические ИБП, которые в основном «держатся полностью заряженными» и разряжаются редко, всё ещё массово строятся на свинцово-кислотных (заливных, AGM, гелевых) благодаря низкой стоимости, простоте и высокой пассивной безопасности. Там, где требуются частые циклы и лучшая «цена за цикл», литий-ионные решения постепенно отвоёвывают долю рынка.

Преимущества и ограничения гелевых аккумуляторов по данным Battery University

Преимущества гелевых VRLA

Не требуют обслуживания, могут устанавливаться «на бок», низкий саморазряд. Хорошая долговечность благодаря эффективному отводу тепла. Производительность долго остаётся высокой, а затем резко падает в конце срока службы (удобно для планирования замены). Рекомбинация газов (кислород + водород → вода), меньший риск высыхания, чем у AGM. Высокое количество циклов, хорошая стойкость к износу и высоким температурам, широкий выбор размеров.

Ограничения

Более высокая стоимость, чем у AGM. Чувствительность к перезаряду; требуется очень точный режим зарядки. Умеренная удельная энергия и относительно невысокие токи нагрузки. Возможное газовыделение — требуется вентиляция. Желательно хранение в заряженном состоянии (хотя менее критично, чем для заливных систем).

Заливные свинцово-кислотные аккумуляторы остаются самыми долговечными в режиме «ожидания» (standby), но самыми дорогими в обслуживании; гель оптимален для телеком-ИБП; AGM дешевле, чем гель, и выигрывает там, где ключевое требование — высокие токи, вибрации и циклы (стартер, старт-стоп, транспорт, часть ИБП).
