Термины, связанные с аккумуляторами, и их определения
Базовые характеристики аккумулятора
Аккумулятор обычно описывают тремя ключевыми параметрами: химическим составом, напряжением и удельной энергией (ёмкостью). Для стартерных батарей добавляется ещё одна критическая характеристика — ток холодного запуска (CCA), который показывает, насколько хорошо аккумулятор способен отдавать большой ток при низких температурах.
Химический состав
Наиболее распространённые химии современных аккумуляторов — свинцово-кислотная, никелевая и литиевая. Для каждой из них требуется специально настроенное зарядное устройство: зарядка, например, литий-ионной батареи «свинцовым» зарядником может казаться рабочим решением, но завершится неправильно и потенциально опасно. Химия важна и для логистики: при транспортировке и утилизации разные типы батарей подпадают под различные регуляторные требования.
Напряжение
На корпусе аккумулятора обычно указано его номинальное напряжение, однако напряжение холостого хода (OCV) полностью заряженной батареи обычно на 5–7% выше. Значение OCV определяется типом химии и количеством последовательно соединённых элементов (ячеек) внутри. Рабочее напряжение под нагрузкой отличается от OCV, но для базовой идентификации системы всегда следует проверять, соответствует ли номинальное напряжение аккумулятора требованиям устройства.
Ёмкость
Ёмкость описывает, сколько заряда может накопить аккумулятор, и задаётся в ампер-часах (Ач). Эта величина показывает, какой ток разряда батарея способна отдавать в течение определённого времени: большая ёмкость в Ач означает более длительное время работы при одинаковой нагрузке. Можно установить аккумулятор с большей ёмкостью (при том же напряжении и химии) и получить более длительное время работы, или, наоборот, использовать немного меньшую ёмкость, смирившись с более коротким временем работы. Зарядные устройства рассчитаны на определённый диапазон номинальных ёмкостей: больший аккумулятор просто будет заряжаться дольше, но желательно, чтобы отклонение от «паспортной» ёмкости не превышало примерно 25%. В Европе стартерные батареи традиционно маркируют в Ач, тогда как в Северной Америке часто используют показатель резервной ёмкости (RC) — время в минутах, в течение которого аккумулятор способен отдавать ток 25 А.
Ток холодного запуска (CCA)
Стартерные батареи SLI (starter–light–ignition) имеют обозначение CCA, которое указывает максимальный ток в амперах, который аккумулятор может отдавать при температуре −18°C (0°F). Американские и европейские стандарты измерения CCA несколько различаются, но в обоих случаях речь идёт о способности батареи запускать двигатель в холодных условиях.
Удельная энергия и плотность энергии
Удельная энергия (гравиметрическая плотность энергии) показывает, сколько энергии батарея содержит относительно своей массы — в Вт·ч/кг. Объёмная плотность энергии (Вт·ч/л) характеризует, сколько энергии размещено в определённом объёме. Для устройств, которым требуется длительное время работы при умеренном токе, приоритетом является высокая удельная энергия; способность отдавать очень большие токи при этом может быть менее критичной.
Удельная мощность

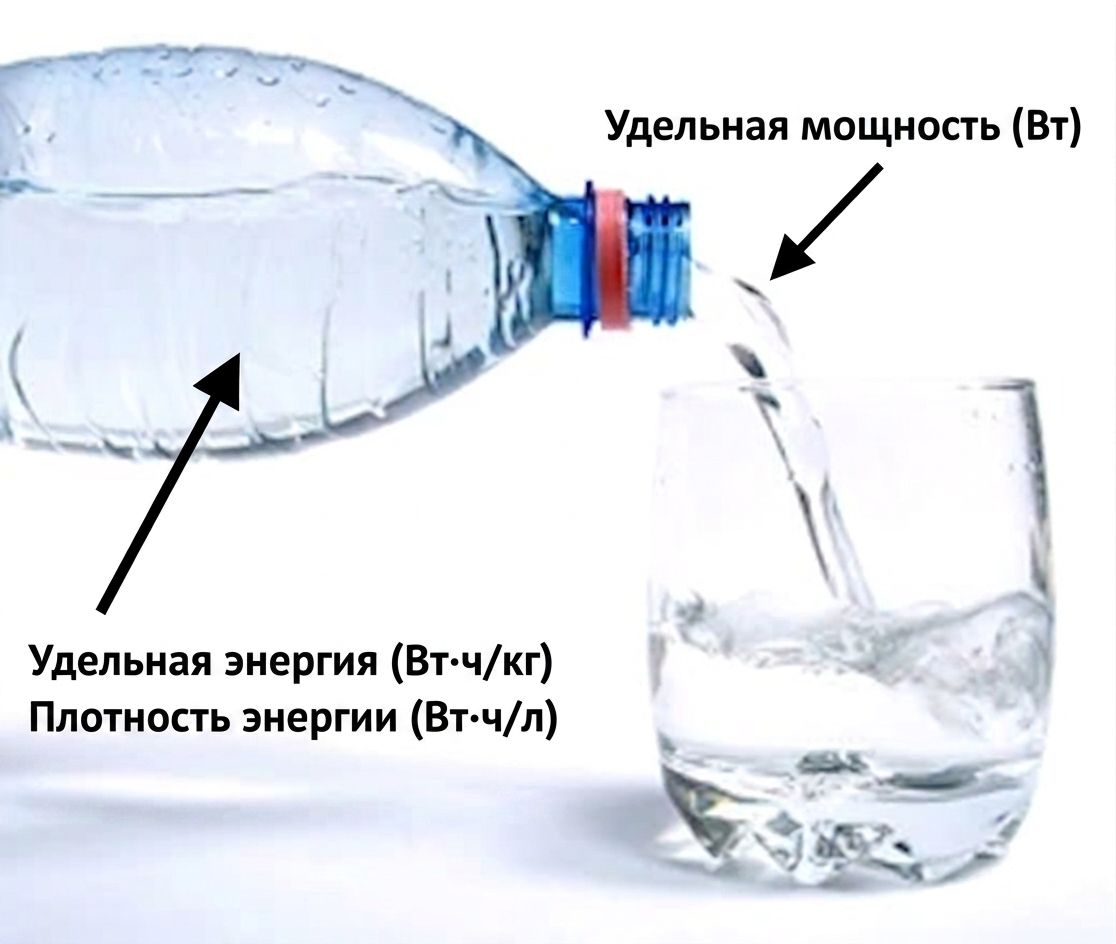

Удельная мощность (гравиметрическая плотность мощности) отражает способность аккумулятора работать под большой нагрузкой, то есть отдавать высокие токи без чрезмерного падения напряжения. Например, батареи для электроинструментов специально оптимизируют под высокую удельную мощность, жертвуя частью удельной энергии, то есть общим временем работы. На условном рисунке 1 часто показывают аналогию: вода в бутылке символизирует запас энергии (удельную энергию), а ширина горлышка, через которое она выливается, — удельную мощность (то есть максимальную «скорость отдачи»).
Рисунок 1: Связь между удельной энергией и удельной мощностью.
Одна и та же батарея форм-фактора AA может иметь очень разные характеристики: щелочной элемент обеспечивает высокую удельную энергию, но ограниченную удельную мощность, тогда как суперконденсатор того же размера будет иметь низкую удельную энергию, зато способен отдавать колоссальный ток.
C-коэффициенты (C-rate)
Скорость зарядки или разрядки описывают через C-коэффициент (C-rate). При 1C батарея заряжается или разряжается током, численно равным её номинальной ёмкости в Ач (например, 2А для элемента 2Ач), то есть полный цикл занимает примерно один час. При 0,5C ток вдвое меньше, зато время удваивается; при 0,1C ток составляет одну десятую от ёмкости, а длительность процесса примерно в 10 раз больше.
Нагрузка и внутреннее сопротивление
Под нагрузкой понимают ток, который потребляет внешнее устройство от аккумулятора. Внутреннее сопротивление батареи вместе со степенью разряженности (SoC) определяют, насколько сильно падает напряжение под током: достижение определённого порогового уровня напряжения и означает конец разряда. Мощность является произведением напряжения на ток и измеряется в ваттах, тогда как энергия — это интеграл мощности по времени, то есть ватт-часы.
Ватты и вольт-амперы (ВА)
Ватт — это мера активной мощности, которая фактически превращается в полезную работу или тепло. Вольт-ампер (ВА) характеризует полную мощность, учитывающую также реактивную составляющую нагрузки. Для чисто резистивных потребителей (например, нагревателей) значения в ваттах и ВА совпадают; в случае реактивных нагрузок — индукционных двигателей, люминесцентных ламп — между напряжением и током возникает фазовый сдвиг, и коэффициент мощности (pf) падает с идеального значения 1 до 0,7 или ниже. При проектировании проводки и подборе автоматических выключателей необходимо ориентироваться именно на мощность в ВА, а не только на ватты.
Состояние здоровья (SoH)
Общее состояние аккумулятора (State of Health, SoH) принято характеризовать тремя основными параметрами:
- ёмкостью — способностью накапливать энергию
- внутренним сопротивлением — способностью отдавать ток
- саморазрядом — скоростью потери заряда в нерабочем состоянии, что отражает механическую и химическую «целостность» элемента.
Для литий-ионных систем SoH чаще всего выражают через доступную ёмкость; внутреннее сопротивление и саморазряд при нормальной эксплуатации остаются низкими. В массовых потребительских устройствах информацию о SoH обычно скрывают, показывая пользователю только уровень заряда (SoC).
Принято выделять:
- ASoH (Absolute State of Health) — начальное состояние, когда аккумулятор новый и способен хранить полную «паспортную» энергию
- RSoH (Relative State of Health) — фактически доступная ёмкость по сравнению с начальным состоянием, то есть то, что осталось после старения.
Если не указано иное, под SoH обычно понимают именно относительный показатель RSoH.
Состояние заряда (SoC)
SoC (State of Charge) описывает текущий уровень заряда аккумулятора — то, что пользователь видит в виде «индикатора батареи». Важно понимать, что шкала SoC может вводить в заблуждение: как новый, так и уже деградировавший аккумулятор одинаково покажут 100% после полной зарядки, хотя их фактическая ёмкость и время работы уже различаются.
Выделяют:
- ASoC (Absolute State of Charge) — абсолютное количество заряда, которое может принять новый аккумулятор
- RSoC (Relative State of Charge) — уровень заряда с учётом того, что реальная ёмкость со временем уменьшилась.
По умолчанию, если не указано иное, под SoC понимают именно относительный показатель RSoC.
Состояние функционирования (SoF)

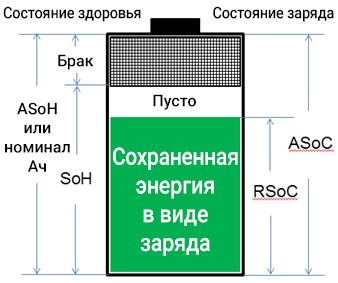

SoF (State of Function) отражает общую «готовность» аккумулятора с точки зрения полезной энергии, объединяя информацию об уровне заряда с фактически доступной ёмкостью. Это можно представить как трёхступенчатый «индикатор топлива»:
- заполненная часть показывает накопленную полезную энергию (RSoH),
- пустая часть — то, что ещё можно зарядить,
- «заблокированный» сегмент — утраченная, невосстановимая часть ёмкости.
Для быстрой оценки состояния иногда используют иконку в виде аквариума с делениями; однако такие трёхступенчатые индикаторы редко показывают пользователям из-за опасений увеличения гарантийных обращений. В некоторых устройствах SoF доступен только через сервисное меню или специальный код для технического персонала.
Рисунок 2: Взаимосвязь между состоянием аккумулятора и уровнем заряда.
