Акумуляторні терміни та їх визначення
Базові характеристики акумулятора
Акумулятор зазвичай описують трьома ключовими параметрами: хімічним складом, напругою та питомою енергією (ємністю). Для стартерних батарей додається ще одна критична характеристика — струм холодного запуску (CCA), який показує, наскільки добре акумулятор здатен віддавати великий струм за низьких температур.
Хімічний склад
Найпоширеніші хімії сучасних акумуляторів — свинцево‑кислотна, нікелева та літієва. Для кожної з них потрібен спеціально налаштований зарядний пристрій: заряджати, наприклад, літій‑іонну батарею «свинцевим» зарядником може здаватися працюючим рішенням, але заряд завершиться неправильно й потенційно небезпечно. Хімія важлива й для логістики: під час транспортування та утилізації різні типи батарей підпадають під різні регуляторні вимоги.
Напруга
На корпусі акумулятора зазвичай вказана його номінальна напруга, проте напруга холостого ходу (OCV) повністю зарядженої батареї зазвичай на 5–7% вища. Значення OCV визначається типом хімії та кількістю послідовно з’єднаних осередків (елементів) усередині. Робоча напруга під навантаженням відрізняється від OCV, але для базової ідентифікації системи завжди варто перевірити, чи відповідає номінальна напруга акумулятора вимогам пристрою.
Ємність
Ємність описує, скільки заряду може накопичити акумулятор, і задається в ампер‑годинах (Аг). Ця величина показує, який струм розряду батарея здатна віддавати протягом певного часу: більша ємність у Аг означає довший час роботи за однакового навантаження. Можна встановити акумулятор із вищою ємністю (при тій самій напрузі й хімії) й отримати триваліший час роботи, або, навпаки, використати трохи меншу ємність, змирившись із коротшим ресурсом. Зарядні пристрої розраховані на певний діапазон номінальних ємностей: більший акумулятор просто заряджатиметься довше, але бажано, щоб відхилення від «паспортної» ємності не перевищувало приблизно 25%. У Європі стартерні батареї традиційно маркують у Аг, тоді як у Північній Америці часто використовують показник резервної ємності (RC) — час у хвилинах, протягом якого акумулятор здатен віддавати струм 25 А.
Струм холодного запуску (CCA)
Стартерні батареї SLI (starter–light–ignition) мають позначення CCA, яке вказує максимальний струм у амперах, що акумулятор може віддати при температурі −18°C (0°F). Американські та європейські стандарти вимірювання CCA дещо різняться, але в обох випадках йдеться про здатність батареї запускати двигун у холодних умовах.
Питома енергія та густина енергії
Питома енергія (гравіметрична густина енергії) показує, скільки енергії батарея вміщує відносно своєї маси — у Вт·год/кг. Об’ємна густина енергії (Вт·год/л) характеризує, скільки енергії розміщено в певному об’ємі. Для пристроїв, яким потрібен тривалий час роботи при помірному струмі, пріоритетом є висока питома енергія; можливість віддавати дуже великі струми при цьому може бути не настільки критичною.
Питома потужність

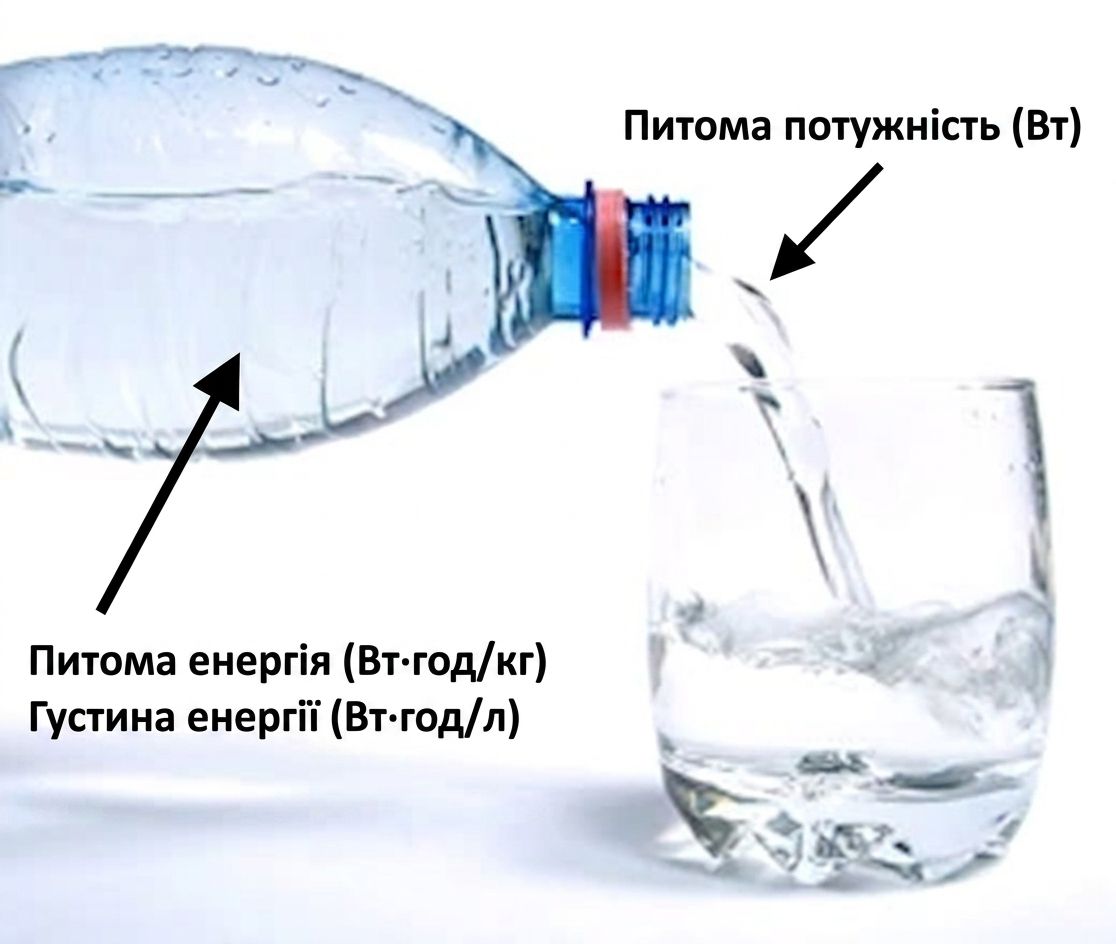

Питома потужність (гравіметрична густина потужності) відображає здатність акумулятора працювати під великим навантаженням, тобто віддавати високі струми без надмірного падіння напруги. Наприклад, батареї для електроінструментів спеціально оптимізують під високу питому потужність, жертвуючи частиною питомої енергії, тобто загальним часом роботи. На умовному рисунку 1 часто показують аналогію: вода в пляшці символізує запас енергії (питому енергію), а ширина носика, через який вона виливається, — питому потужність (тобто максимальну «швидкість віддачі»).
Рисунок 1: Зв'язок між питомою енергією та питомою потужністю.
Одна й та сама форм‑факторно батарея типу AA може мати дуже різні характеристики: лужний елемент забезпечує високу питому енергію, але обмежену питому потужність, тоді як суперконденсатор того ж розміру матиме низьку питому енергію, зате здатен віддати колосальний струм.
C‑коефіцієнти (C‑rate)
Швидкість заряджання або розряджання описують через C‑коефіцієнт (C‑rate). При 1C батарея заряджається або розряджається струмом, чисельно рівним її номінальній ємності в А·год (наприклад, 2 А для елемента 2 А·год), тобто повний цикл триває приблизно одну годину. При 0,5C струм удвічі менший, зате час подвоюється; при 0,1C струм становить одну десяту від ємності, а тривалість процесу приблизно в 10 разів довша.
Навантаження та внутрішній опір
Під навантаженням мають на увазі струм, який споживає зовнішній пристрій з акумулятора. Внутрішній опір батареї разом зі ступенем розрядженості (SoC) визначають, як сильно падає напруга під струмом: досягнення певного порогового рівня напруги й означає кінець розряду. Потужність є добутком напруги на струм і вимірюється у ватах, тоді як енергія — це інтеграл потужності за часом, тобто ват‑години.
Вати та вольт‑ампери (ВА)
Ват — це міра активної потужності, яка фактично перетворюється на корисну роботу або тепло. Вольт‑ампер (ВА) характеризує видиму потужність, яка враховує також реактивну складову навантаження. Для чисто резистивних споживачів (наприклад, нагрівачів) значення в ватах і ВА збігаються; у випадку реактивних навантажень — індукційних двигунів, люмінесцентних ламп — між напругою й струмом виникає фазовий зсув, і коефіцієнт потужності (pf) падає з ідеального значення 1 до 0,7 або нижче. Проєктуючи проводку та підбираючи автоматичні вимикачі, потрібно орієнтуватися саме на потужність у ВА, а не лише на вати.
Стан здоров’я (SoH)
Загальний стан акумулятора (State of Health, SoH) прийнято характеризувати за трьома основними параметрами:
- ємністю — здатністю накопичувати енергію
- внутрішнім опором — здатністю віддавати струм
- саморозрядом — швидкістю втрати заряду в неробочому стані, що відображає механічну та хімічну «цілісність» елемента.
Для літій‑іонних систем SoH найчастіше відображають через доступну ємність; внутрішній опір і саморозряд при нормальній експлуатації залишаються низькими. У масових споживчих пристроях інформацію про SoH зазвичай приховують, показуючи користувачу тільки стан заряду (SoC).
Прийнято виділяти:
- ASoH (Absolute State of Health) — початковий стан, коли акумулятор новий і здатен зберігати повну «паспортну» енергію
- RSoH (Relative State of Health) — фактично доступна ємність порівняно з початковим станом, тобто те, що залишилося після старіння.
Якщо не уточнено інакше, під SoH зазвичай мають на увазі саме відносний показник RSoH.
Стан заряду (SoC)
SoC (State of Charge) описує поточний рівень заряду акумулятора — те, що користувач бачить у вигляді «індикатора батареї». Важливо розуміти, що шкала SoC може вводити в оману: як новий, так і вже деградований акумулятор однаково показуватимуть 100% після повної зарядки, хоча їхня фактична ємність і тривалість роботи вже різняться.
Виділяють:
- ASoC (Absolute State of Charge) — абсолютну кількість заряду, яку може прийняти новий акумулятор
- RSoC (Relative State of Charge) — рівень заряду з урахуванням того, що реальна ємність з часом зменшилася.
За замовчуванням, якщо не вказано інше, під SoC мають на увазі саме відносний показник RSoC.
Стан функціонування (SoF)

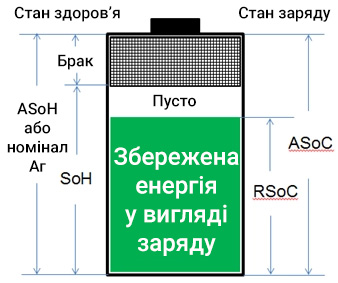

SoF (State of Function) відображає загальну «готовність» акумулятора з точки зору корисної енергії, поєднуючи інформацію про рівень заряду з фактично доступною ємністю. Це можна уявити як триступеневий «індикатор палива»:
- заповнена частина показує накопичену корисну енергію (RSoH),
- порожня частина — те, що можна ще зарядити,
- «заблокований» сегмент — втрачена, невідновлювана частина ємності.
Для швидкої оцінки стану інколи використовують іконку у вигляді акваріума з поділками; однак такі триступеневі індикатори рідко показують користувачам через побоювання збільшення гарантійних звернень. У деяких пристроях SoF доступний лише через сервісне меню або спеціальний код для технічного персоналу.
Рисунок 2: Взаємозв’язок між станом акумулятора й станом заряду.
