VRLA аккумуляторы

СВИНЦОВО- КИСЛОТНЫЕ  ГЕРМЕТИЗИРОВАННЫЕ

КЛАПАННО- РЕКОМБИНАЦИОННЫЕ АККУМУЛЯТОРЫ (VRLA)



Аккумуляторы этой группы часто обозначают сокращенно VRLA (Valve Regulated Lead Acid, в переводе с англ. Клапанно-Регулируемые Свинцово-Кислотные) или же SLA (Sealed Lead Acid Герметизированные Свинцово-Кислотные). Аккумуляторные батареи данного типа бывают, в зависимости от исполнения, различной емкости: от 1 до 300 Ач для 6-В и 12-В моноблоков, и вплоть до 4000 Ач для 2-В элементов.

Особенность аккумуляторов типа VRLA – отсутствие необходимости долива воды в течение всего срока службы и практически полное отсутствие выделения газов (водорода и кислорода) – продуктов электролиза воды, входящей в состав электролита. Поэтому их нередко называют герметизированными необслуживаемыми. Незначительное обслуживание, тем не менее, необходимо: прежде всего, визуальный осмотр, протирание от пыли, подтяжка соединений и контроль напряжений.

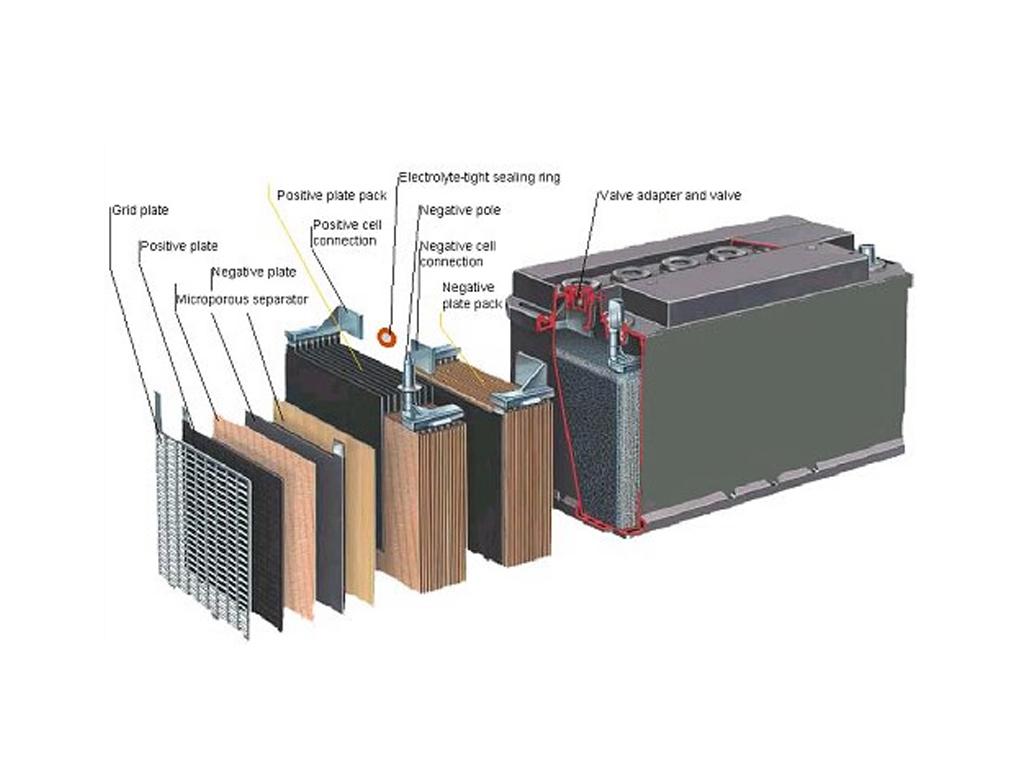

Благодаря особенностям конструкции и составу материалов пластин, сепараторов и электролита продукты электролиза воды – молекулы водорода и кислорода – в аккумуляторах данного типа рекомбинируют, превращаясь в молекулы воды и возвращаясь в состав электролита.

Коэффициент рекомбинации при нормальных условиях эксплуатации достаточно высок и может достигать >99%. Поэтому лишь очень незначительная часть непрорекомбинировавших газов накапливается внутри корпуса аккумулятора и затем при превышении заданного уровня давления стравливается в атмосферу через специальные клапаны.

Поэтому в большинстве случаев аккумуляторы VRLA могут эксплуатироваться в составе электропитающего и пр. оборудования в помещениях без принудительной вентиляции – будет достаточно лишь естественной. Тем не менее существуют нормативы размещения аккумуляторов в шкафах и помещениях, рассчитываемые по формулам производителей.

ИНВЕРТОРНО-АККУМУЛЯТОРНАЯ СИСТЕМА – ВЫГОДНАЯ ЗАМЕНА ГЕНЕРАТОРУ 15 преимуществ!!!

СТОИМОСТЬ И ПРИМЕРЫ ИНВЕРТОРНО-АККУМУЛЯТОРНЫХ СИСТЕМ РЕЗЕРВНОГО ЭЛЕКТРОПИТАНИЯ

Электролит в аккумуляторах VRLA находится в связанном состоянии.

В зависимости от способа иммобилизации электролита аккумуляторы делятся на две основные группы – AGM аккумуляторы и GEL (гелевые аккумуляторы), подробнее о которых вы можете прочитать, нажав на соответствующие ссылки.

Нередко потребители, и даже некоторые «горе-продавцы» в силу своей технической неосведомленности называют гелевые аккумуляторы «гелиевыми». Это является заблуждением, поскольку газ Гелий (Не) не имеет ни малейшего отношения к аккумуляторной отрасли. Подробнее об этом Вы можете прочитать в статье «Гелиевые аккумуляторы – разрушение мифа. Сравнение гелевых и AGM батарей».

По типу пластин имеется несколько вариаций аккумуляторов VRLA.

Прежде всего, большая часть как АGM, так и GEL аккумуляторов выпускается с плоскими намазными пластинами, которые могут иметь отличия по толщине,  структуре и составу активных материалов.

Кроме того, некоторые производители (в т.ч. и EverExceed) предлагают аккумуляторные батареи AGM специального исполнения с возможностью повышенной краткосрочной энергоотдачи – так называемый тип HIGHRATE. Данные аккумуляторы оптимизированы для работы в ИБП. Они могут иметь и другое обозначение. Такие аккумуляторы выполнены по технологии VRLA AGM (с жидким электролитом, адсорбированным в микропористый сепаратор), но имеют повышенную энергоемкость и способны отдать большой ток при разряде небольшой длительности (высокоинтенсивный разряд обычно за время до 30 мин.). НR-батареи могут развивать большую мощность при коротких разрядах, а для условий длительного разряда (несколько часов) имеют емкость, сравнимую с аккумуляторами стандартного AGM-исполнения при тех же габаритах. Большая удельная мощность таких АКБ достигается за счет применения более тонких пластин либо с развитой структурой их поверхности, а также благодаря некоторым вариациям состава активных материалов пластин.

Аккумуляторы типа HR несколько дороже стандартных VRLA AGM, но они более оптимальны для тех приложений, где требуется малое время автономности и критичен фактор удельной мощности. С АКБ, выполненной по технологии HR, можно достичь более высоких мощностных параметров и за счет этого сэкономить, отказавшись от аккумулятора стандартного типа большей емкости.

Надо сказать, что оптимизированные для применения в ИБП аккумуляторы имеют преимущество перед стандартными VRLA батареями при разряде небольшой длительности. Если его время больше 30-40 мин., то показатели аккумуляторов обоих типов сравниваются, и оптимизированная АКБ теряет свое преимущество над стандартной за счет относительно более высокой стоимости.

Кроме плоских пластин применяются  трубчатые (аналогичные  OPzS) в сочетании с гелевым электролитом (OPzV-тип). Аккумуляторы этого типа применяются в режимах глубоких разрядов средней и большой продолжительности, имеют невысокие динамические характеристики, но высокие показатели цикличности.

По конструктивному исполнению аккумуляторы VRLA делятся на  2-В элементы и 4-В, 6-В, 8-В и 12-В моноблоки, а также различаются по расположению полюсных терминалов. Так, у большинства производителей (в т.ч. и EverExceed) наряду с обычными аккумуляторами с полюсными терминалами на верхней крышке имеется тип аккумуляторов с фронтальным расположением терминалов (фронт-терминальные аккумуляторы), что удобно для стоечного/шкафного размещения аккумуляторов, соединения их друг с другом и обслуживания/контроля.

Корпуса аккумуляторов VRLA обычно изготовлены из ударопрочного термостойкого пластика ABS (стандарт UL94 HB), некоторые производители (в т.ч. и EverExceed) опционно предлагают огнестойкий (не распространяющий горения) АBS согласно стандарту UL94 VO.
