Класифікація свинцево-кислотних акумуляторів

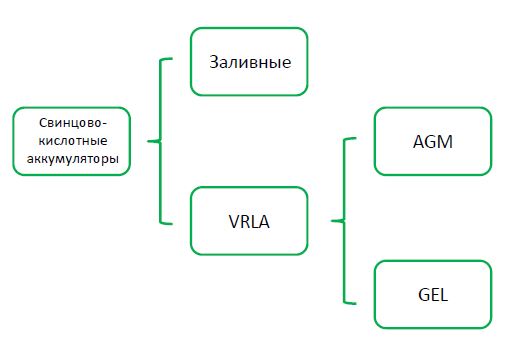

1.1 Класифікація свинцево-кислотних акумуляторів
VRLA - клапанно-регульовані свинцево-кислотні

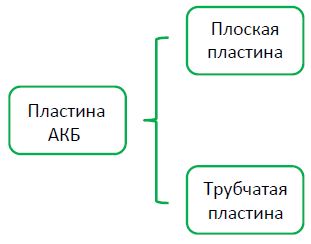

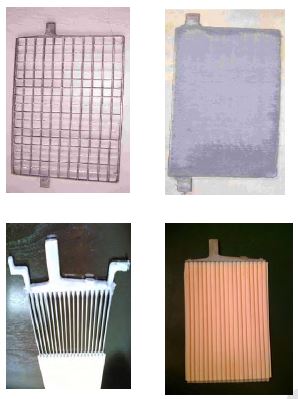

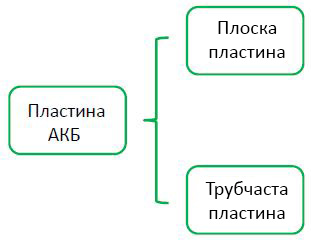

1.2 Класифікація пластин акумуляторів

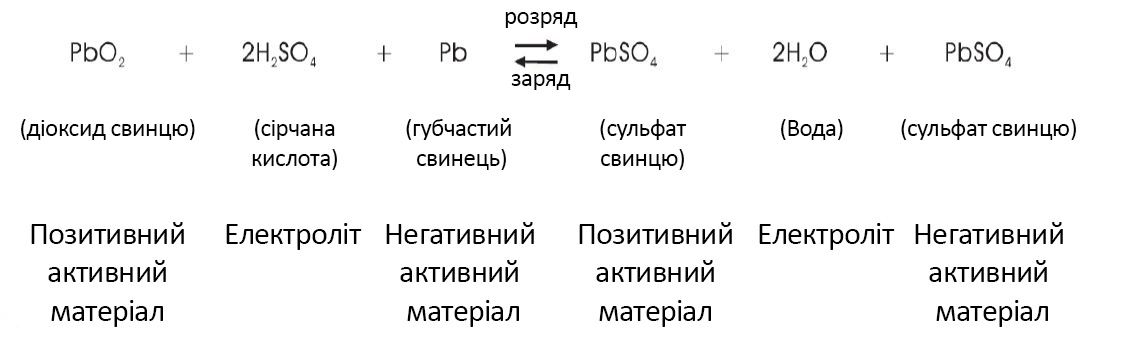

1.3 Реакція свинцево-кислотної батареї
Хімічна реакція, яка відбувається в свинцево-кислотної акумуляторної батареї, відображена в наступній формулі
1.4 Заливні батареї
Переваги:
- Тривалий термін служби
- надійність
Недоліки:
- Вимагають трудомісткого обслуговування, додавання води, кислоти, регулювання щільності електроліту
- Випари електроліту і виділяються гази (водень і кисень) піддають техніку корозії і забруднюють навколишнє середовище
- Вимагають спеціального приміщення для акумуляторів і хорошої вентиляції
- Мінімальний термін зберігання
- Робота тільки у вертикальному положенні
- Не можуть бути встановлені поблизу чутливого електронного обладнання
- Доставка без електроліту, потрібне заповнення електролітом і початковий заряд перед використанням
1.5 Батареї VRLA
Технологія VRLA (клапани-Регульовані Свинцево-кислотні), включає в себе як АКБ з гелевим електролітом, так і AGM (Absorbent Glass Mat) АКБ. Ця технологія має істотні переваги в порівнянні з заливними свинцево-кислотними батареями. Акумулятори VRLA є рекомбінаційними.
Кисень, що виробляється на позитивних пластинах всіх свинцево-кислотних батарей, поглинається негативною пластиною. Це пригнічує утворення водню на негативній пластині. Молекули водню і кисню рекомбинируют, перетворюючись в молекули води і повертаючись до складу електроліту. Тому протягом усього терміну служби ці акумулятори не вимагають доливання води.
Переваги
- Герметичні, для скидання надлишкового тиску встановлені спеціальні клапана.
- Повністю не обслуговуються
- НЕ ВИМАГАЮТЬ доливання
- Реакції рекомбінації запобігають викоду водню і кисню і втрату води, що зазвичай відбувається в заливних свинцево-кислотних батареях

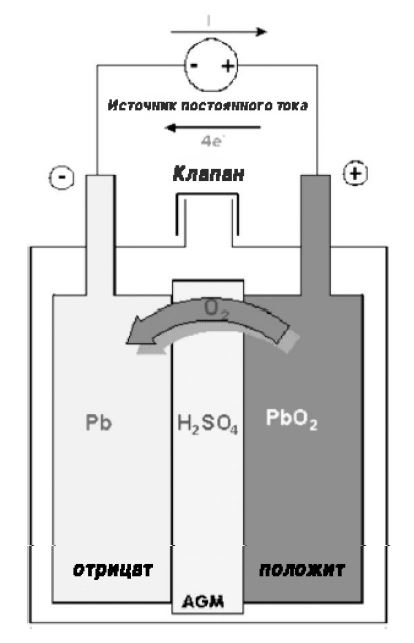

AGM АКБ
GEL АКБ

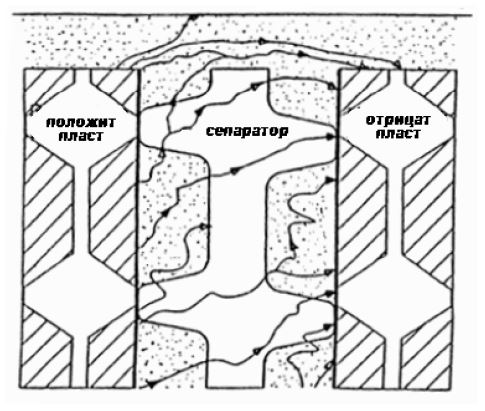

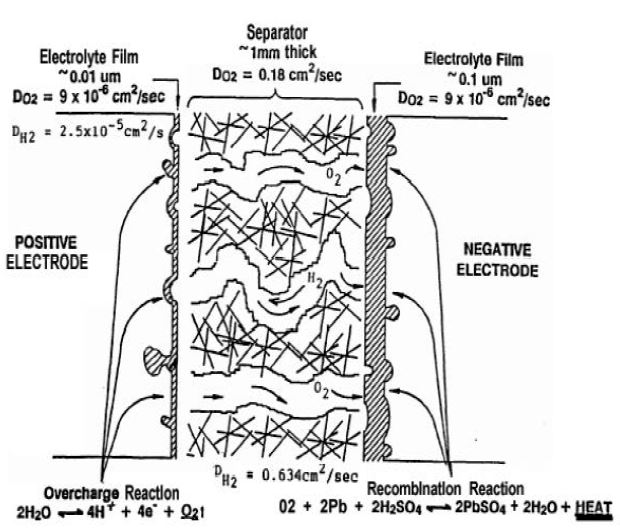

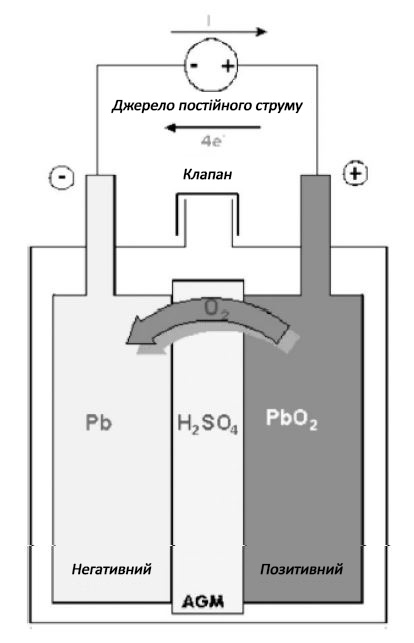

1.6 Принцип рекомбінації
Рекомбінація (при заряді)
1. Позитивна реакція:
2H2O --> O2 + 4H+ + 4e
Вода розкладається (електроліз) з утворенням кисню, що переміщується через сепаратор до поверхні негативної пластини
2. Негативна реакція:
2Pb + O2 --> 2PbO
2PbO + 2H2SO4 --> 2PbSO4 + 2H2O
2PbSO4 + 4H+ + 4e --> 2Pb+2H2SO4
3. Загальна реакція:
O2 + 4H+ + 4e = 2H2O
1.7 Різниця між батареями AGM і GEL
Чим відрізняються гелеві акумулятори від акумуляторів AGM?
| ХАРАКТЕРИСТИКИ | AGM | GEL |
|---|---|---|
| Швидкість саморозряду | <3% / місяц | <2% / місяц |
| Внутрішній опір | GEL > AGM | |
| Велика сила струму розряду | AGM > GEL | |
| Стійкість до високих температур | GEL > AGM | |
| Циклічний ресурс | GEL > AGM | |
| Сепаратор | AGM | PVC |
| Електроліт | сірчана кислота | GEL |
| Обсяг електроліту | AGM = 60%...70% GEL | |
| Щільність електроліту | 1.30 ~ 1.32г/см3 | 1.26 ~ 1.28 г/см3 |
| Кислотна стратифікація | Є | Немае |

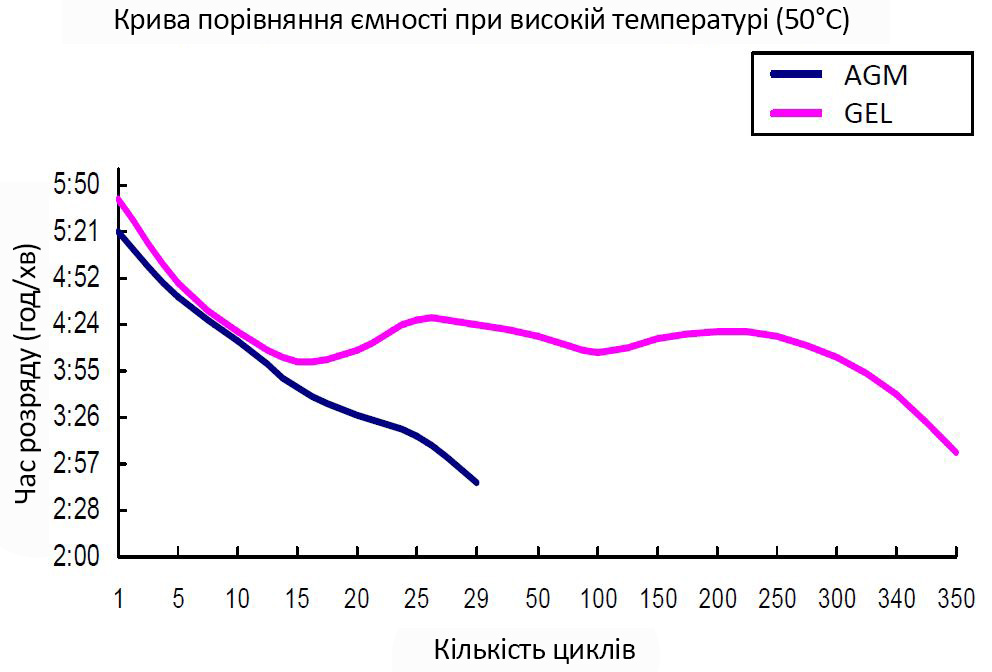

Випробування на високу температуру в прискореному циклі
| AGM 12В 100Аг | GEL 12В 100Aг | ||
|---|---|---|---|
| Кількість циклів | Час розряду | Кількість циклів | Час розряду |
| 1 | 5:21 | 1 | 5:42 |
| 5 | 4:41 | 10 | 4:19 |
| 10 | 4:13 | 20 | 4:08 |
| 15 | 3:45 | 50 | 4:17 |
| 20 | 3:28 | 100 | 4:07 |
| 25 | 3:15 | 1510 | 4:15 |
| 29 | 2:46 | 200 | 4:20 |
| 250 | 4:17 | ||
| 300 | 4:03 | ||
| 340 | 3:40 | ||
| 350 | 3:05 | ||
Температура випробування: 50oC
Метод випробування: один цикл розряду струмом 2 I10 A до 1.75В/ел; заряд 14 годин при постійній напрузі 2.275В/ел з обмеженням струму 2 I10 A
УУмова завершення випробування: Час розряду менше 3х годин

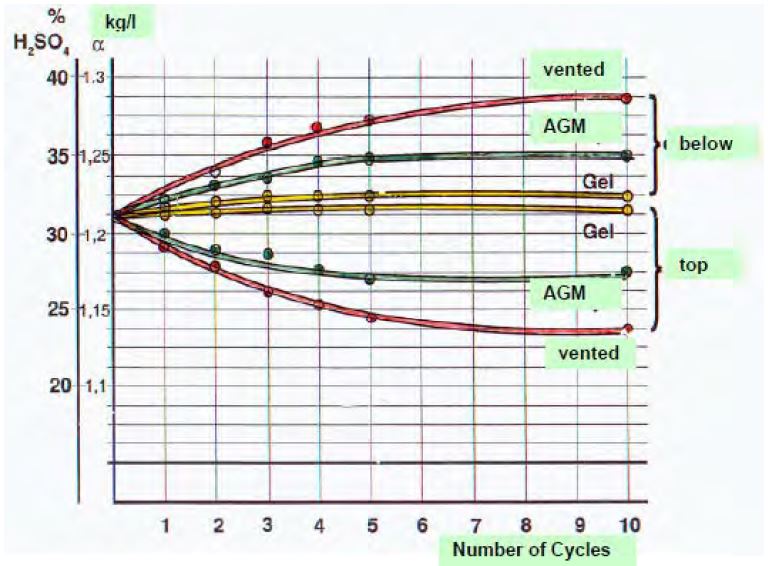

Кислотна стратифікація
Призводить до розшарування електроліту по щільності і скорочення терміну служби батареї через сильну корозію і сульфатацію. Найменш виражена для гелевих акумуляторів.
2. Загальна інформація про свинцево-кислотних АКБ EverExceed

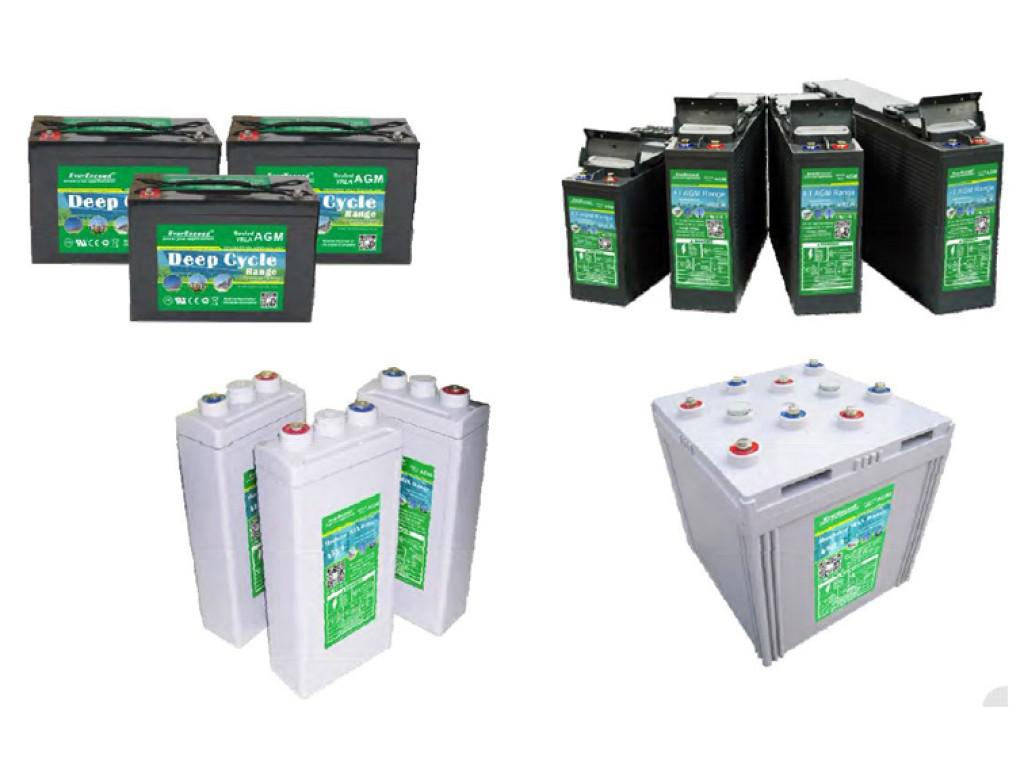

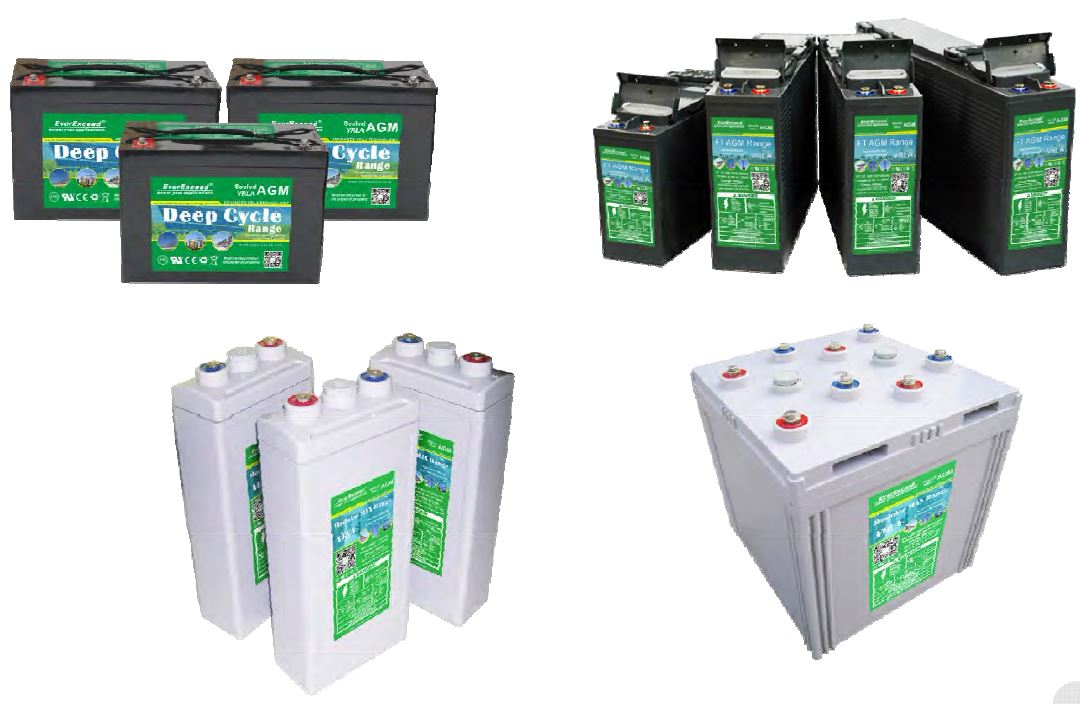

Серії свинцево-кислотних акумуляторів EverExceed
| Серія AGM | Серія GEL | Заливні АКБ |
|---|---|---|
| Серії 12В | ||
| AINO Micro Range | Micro Gel Range | Tubular EV Range |
| Deep Cycle Range | Gellyte Range | |
| Standard Range | Deep Cycle Gel Range | |
| High Rate Range | Gel Marine Range | |
| FT AGM Range | Solar Gel Range | |
| EV AGM Range | FT Gellyte Range | |
| EV GEL Range | ||
| Серія 2В | ||
| Modular Range | Modular Gel Range | OGi Range |
| Modular Max Range | Tubular OPzV Range | Tubular OPzS Range |
2.1 Особливості батарей EverExceed AGM
Переваги:
1. Активні матеріали, вироблені зі свинцю вищої чистоти (99.994%) забезпечують тривалий термін служби;
2. Технологія виготовлення сепараторів з стекломікрофібри високого ступеня стиснення (AGM = Absorbent Glass Mat), просочених кислотним електролітом, забезпечує ефективність рекомбінації більше 99%, сприяє мінімізації втрат води і тривалому терміну служби;
3. Ущільнювальний клапан преміум-класу: вогнетривкий, високий тиск відкриття, мінімальна втрата води;
4. Високоміцний корпус з пластика ABS. Міцний, стійкий до високого тиску для запобігання проникнення кисню і мінімізації втрат води; вогнезахисний матеріал UL94-V0 опціонально;
5. Ексклюзивний AGM електроліт, що містить ВИСОКОЧИСТНУ сірчану кислоту і абсолютно чисту повністю деіонізовану воду для підвищення продуктивності акумулятора.

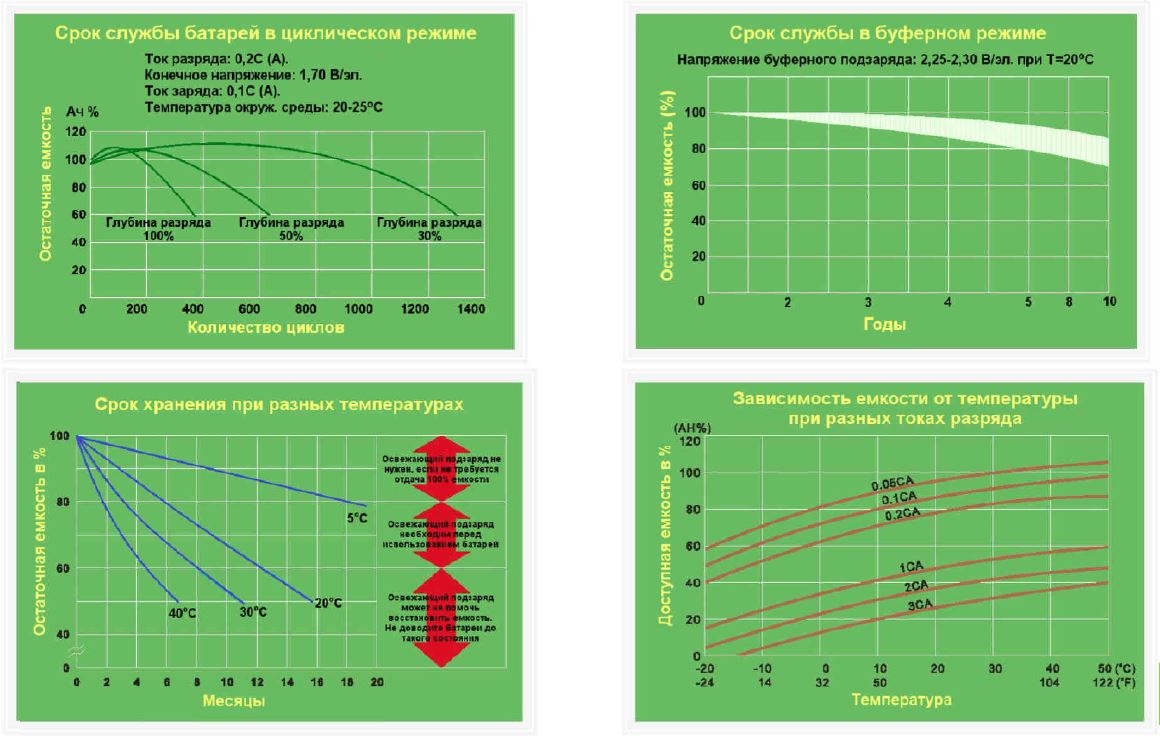

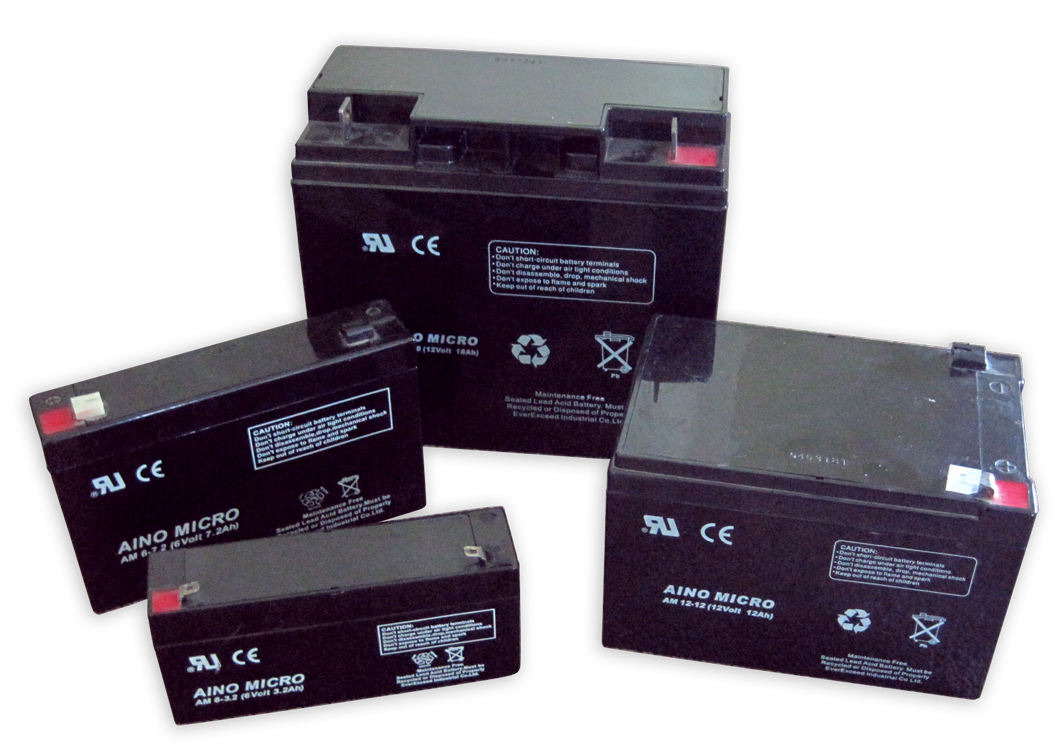

2.1.1 Серія AINO MICRO
Особливості:
- Ємність від 0.8Aг до 70Aг;
- 5~8 років служби при 20°C (68°F);
- Відповідають вимогам стандартів UL;
- Технологія AGM забезпечує ефективність рекомбінації більше 99%;
- Запатентована технологія фіксованих намазали пластин із застосуванням активних матеріалів з обох сторін решітки для забезпечення віддачі стабільних характеристик, більш великого об'єму і рівномірної захисту решітки;
- Низький рівень саморозряду (менше 3%/міс при 20°C (68°F), тривалий термін зберігання до 12 місяців;
- Матеріал решітки пластин: оптимізований сплав свинець-олово кальцій;
- Ударостійкий матеріал корпусу і кришки;
- Герметизована конструкція для роботи в будь-якому положенні..

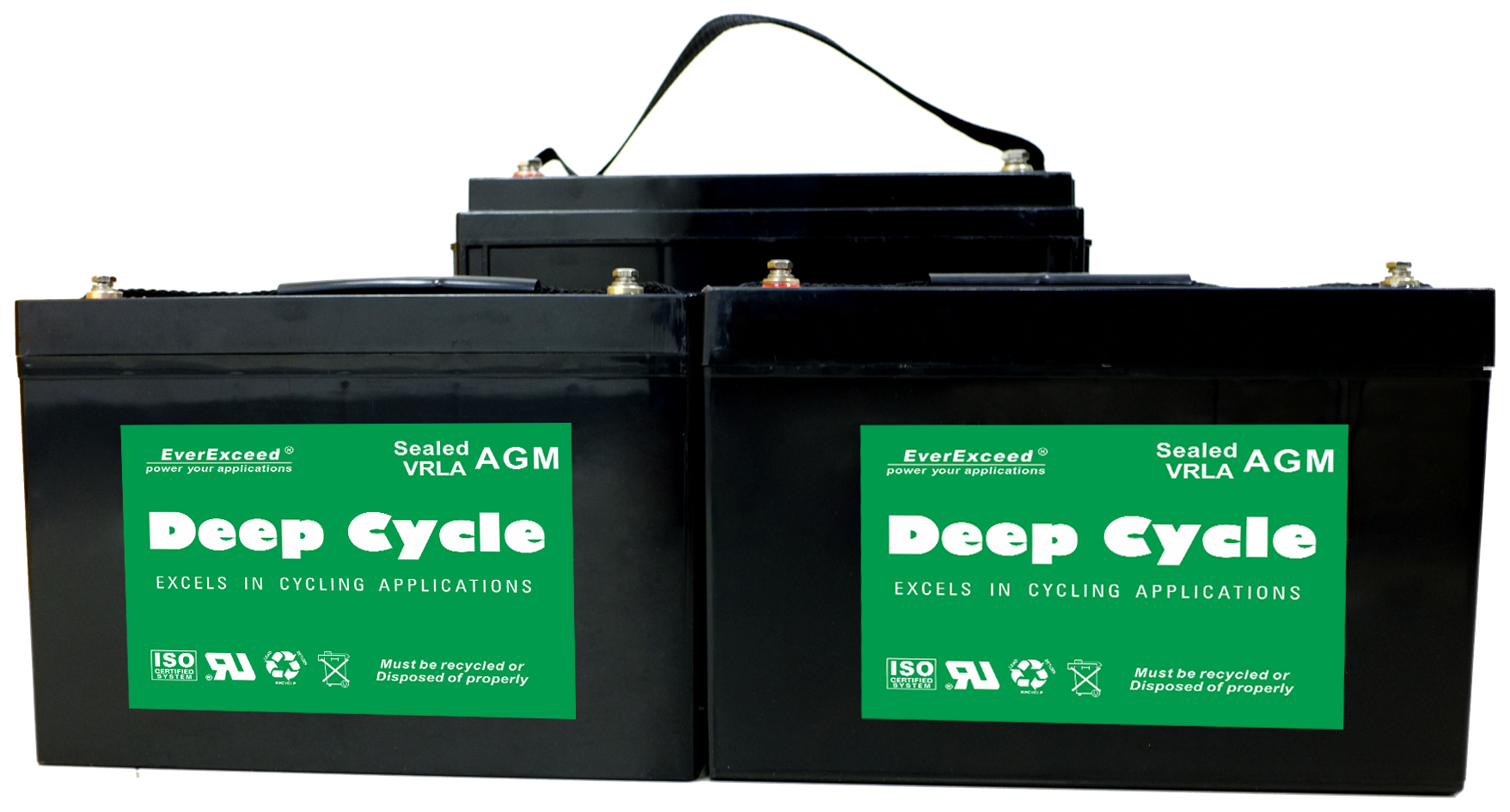

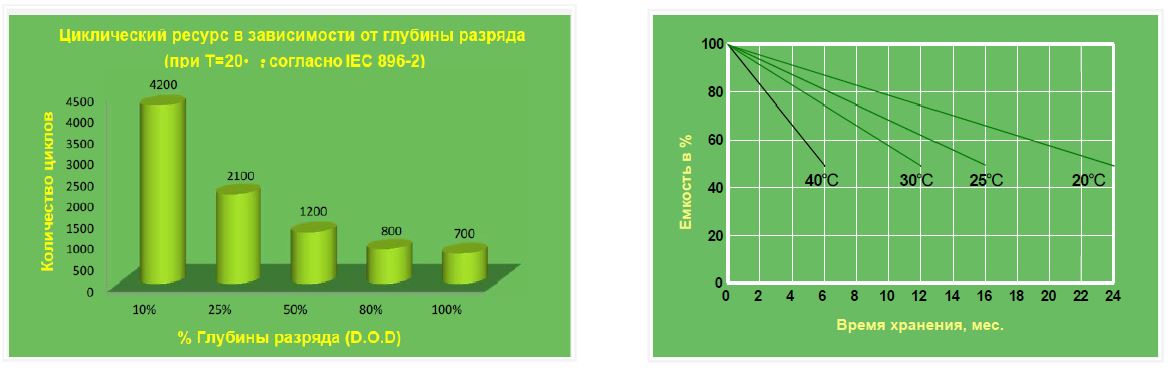

2.1.2 Серія Deep Cycle AGM
Особливості:
- Ємність від 20Aг до 300Aг;
- Термін служби 12 років;
- Активні матеріали, вироблені з свинцю вищої чистоти (99.994%) забезпечують тривалий термін служби;
- Товщина позитивної пластини більш 3,2 мм;
- Склад пластини містить сплав з високим вмістом олова, і додаванням кальцію і алюмінію, який забезпечує високі показники в режимі роботи при глибокому розряді, значно підвищує корозійну стійкість пластини;
- Технологія високого ступеня стиснення AGM забезпечує ефективність рекомбінації більше 99%, сприяє мінімізації втрат води і тривалому терміну служби;
- Низький рівень саморозряду (менше 3%/міс при 20°C, тривалий термін зберігання до 12 місяців.

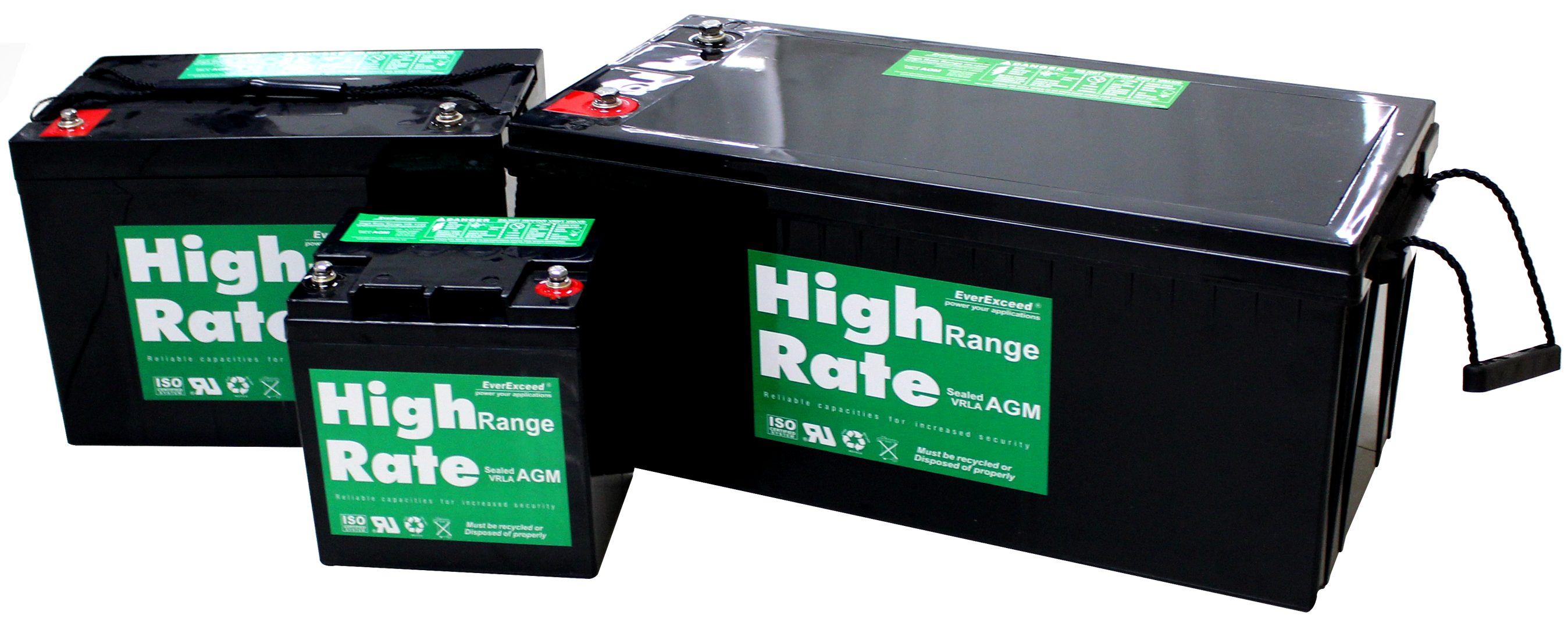

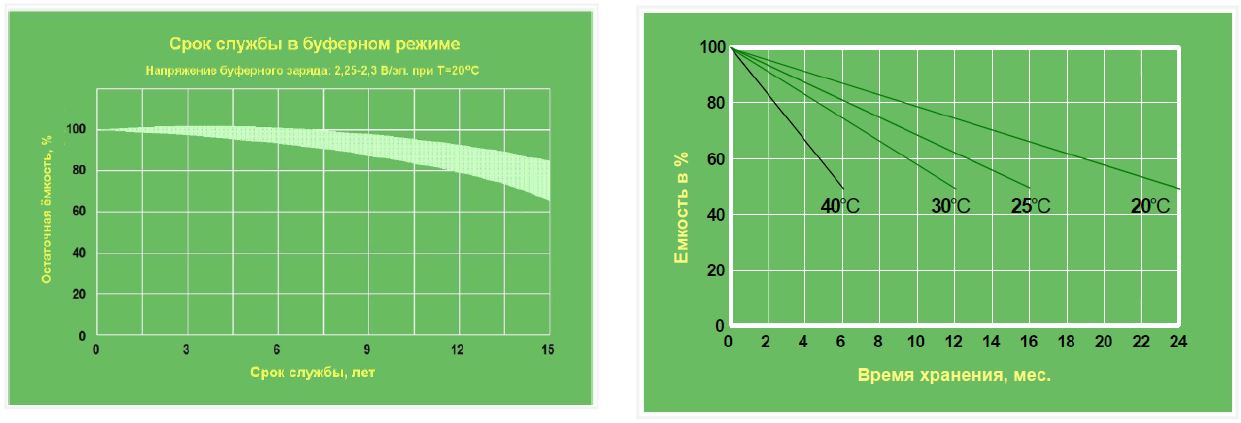

2.1.3 Серія High Rate
Особливості:
- Термін служби 12 років;
- Розроблено для швидкого (динамічного) розряду;
- Технологія високого ступеня стиснення AGM забезпечує ефективність рекомбінації більше 99%, сприяє мінімізації втрат води і тривалому терміну служби;
- Спеціальна решітка і активні матеріали забезпечують відмінні розрядні характеристики;
- Інноваційний склад пластин на базі Pb-Ca-Sn-Al з відмінними антикорозійними характеристиками і тривалим терміном служби;
- Широкий діапазон робочих температур: від -20°C до 60°C;
- Низький рівень саморозряду (менше 3%/міс при 20°C, тривалий термін зберігання до 12 місяців;
- Відповідають вимогам стандартів UL

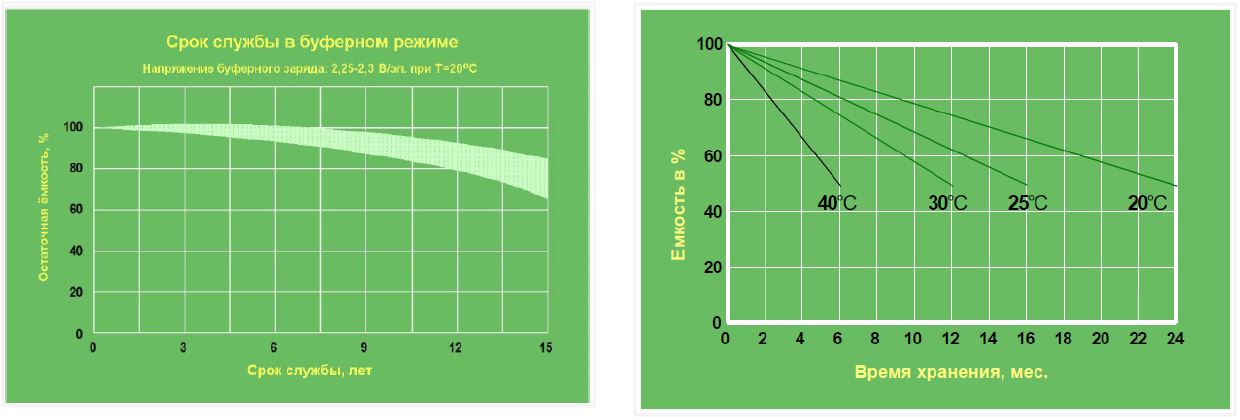

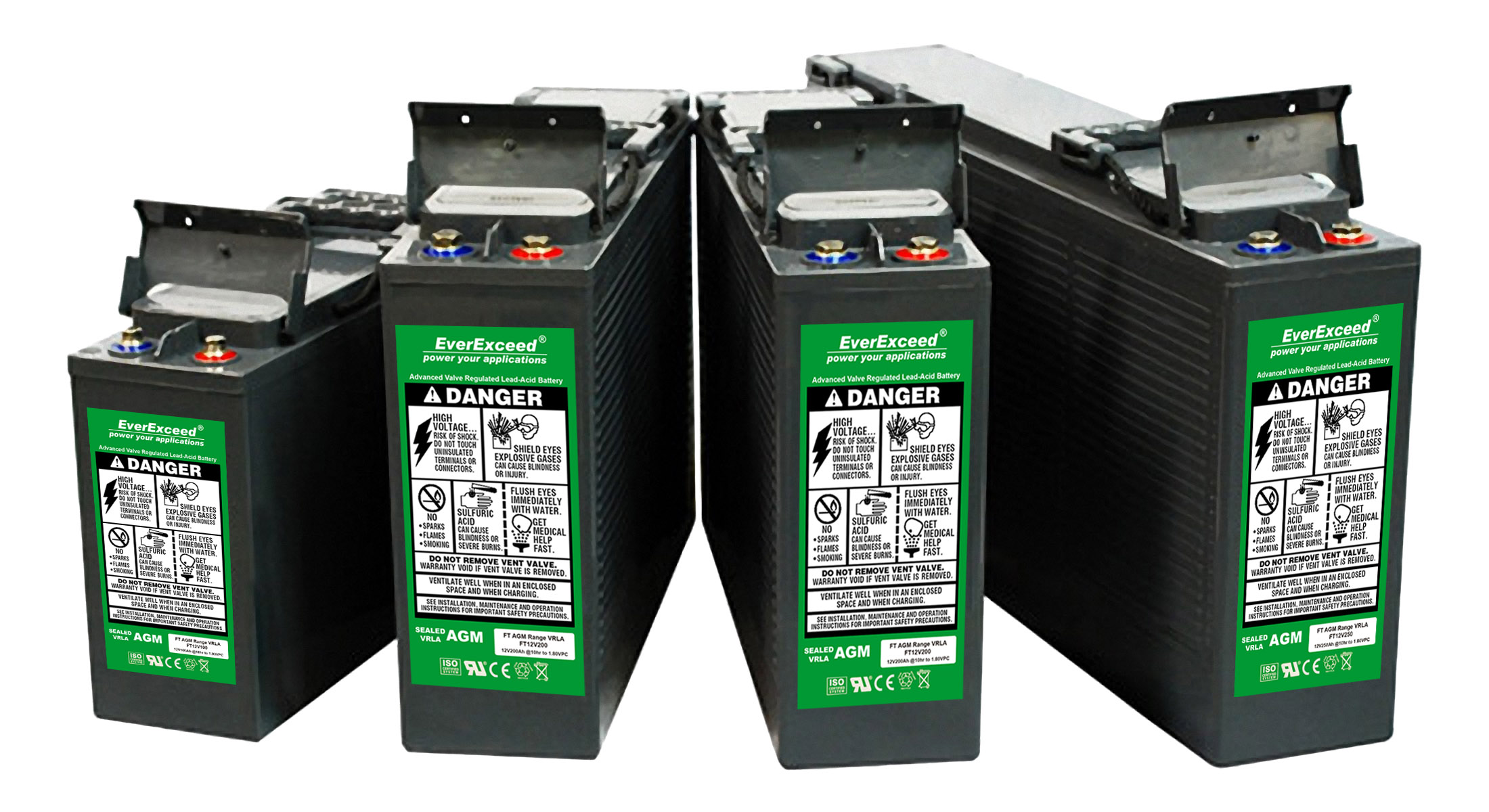

2.1.4 Серія Front Terminal FT
Особливості:
- Термін служби 12 років;
- Фронт-термінальне виконання, відповідають телеком-стандарту шаф 19 "і 23"
- Склад пластини містить сплав з оптимізованим вмістом олова, кальцію, алюмінію, який забезпечує високі показники в режимі роботи при глибокому розряді, значно підвищує корозійну стійкість пластини;
- Широкий діапазон робочих температур: від -20°C до 60°C;
- Корпус з ударостійкого термостійкого пластика ABS (стандарт UL 94V-0);
- Низький рівень саморозряду (менше 3%/міс. При 20°C, тривалий термін зберігання до 12 місяців;
- Відповідають вимогам стандартів UL

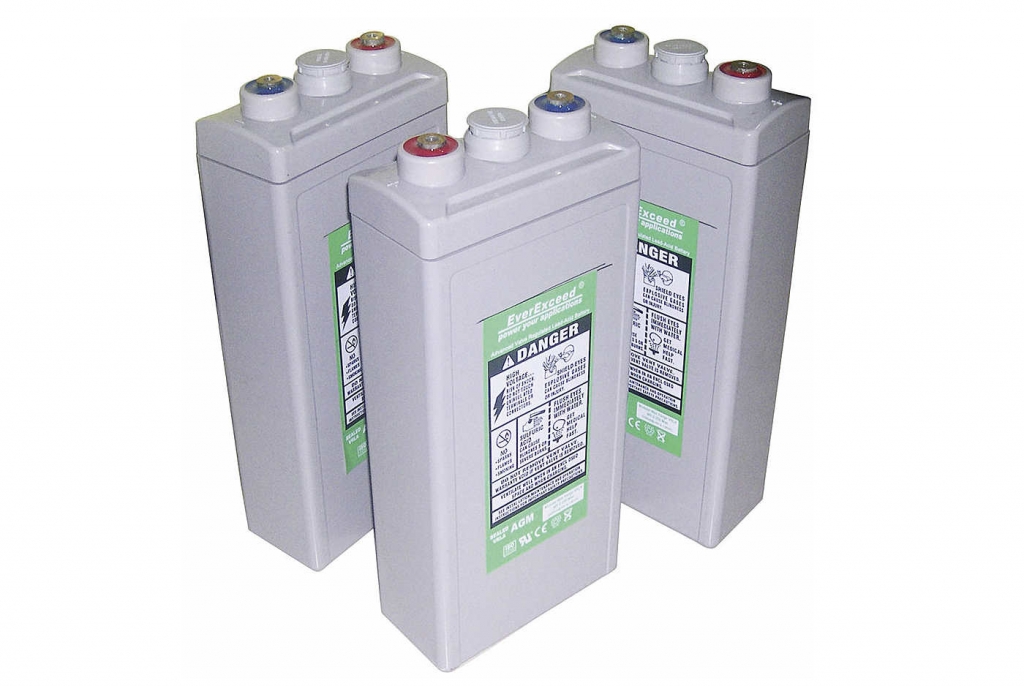

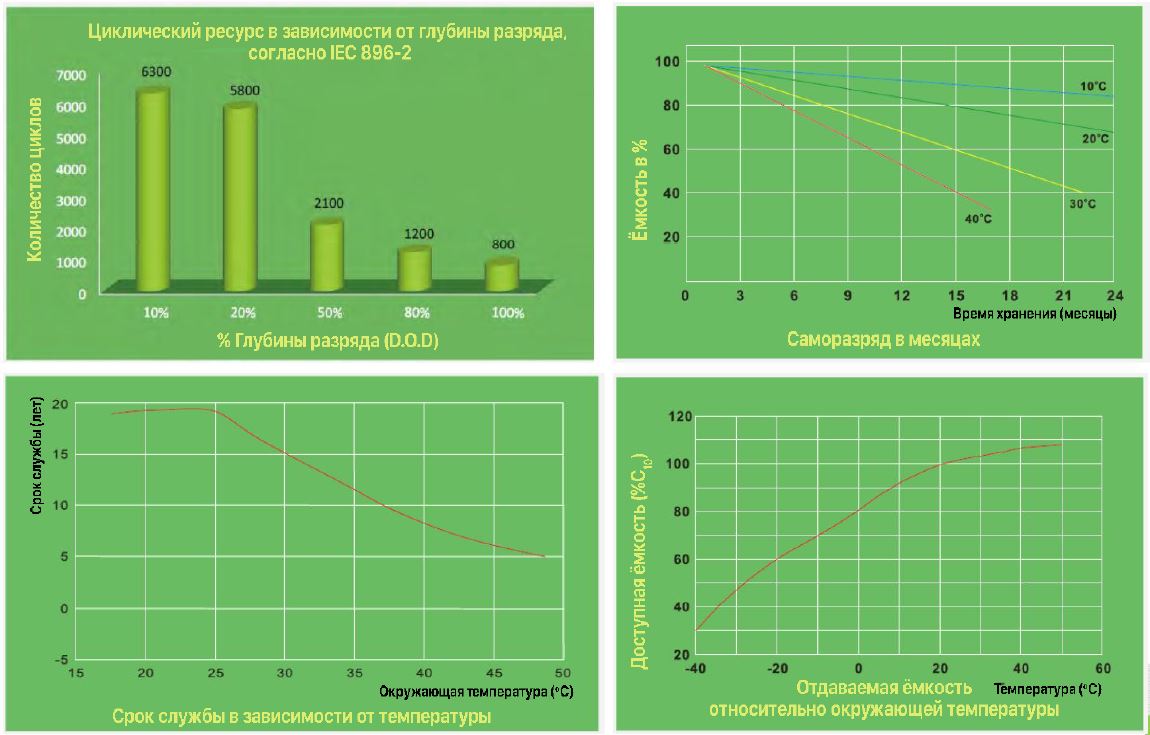

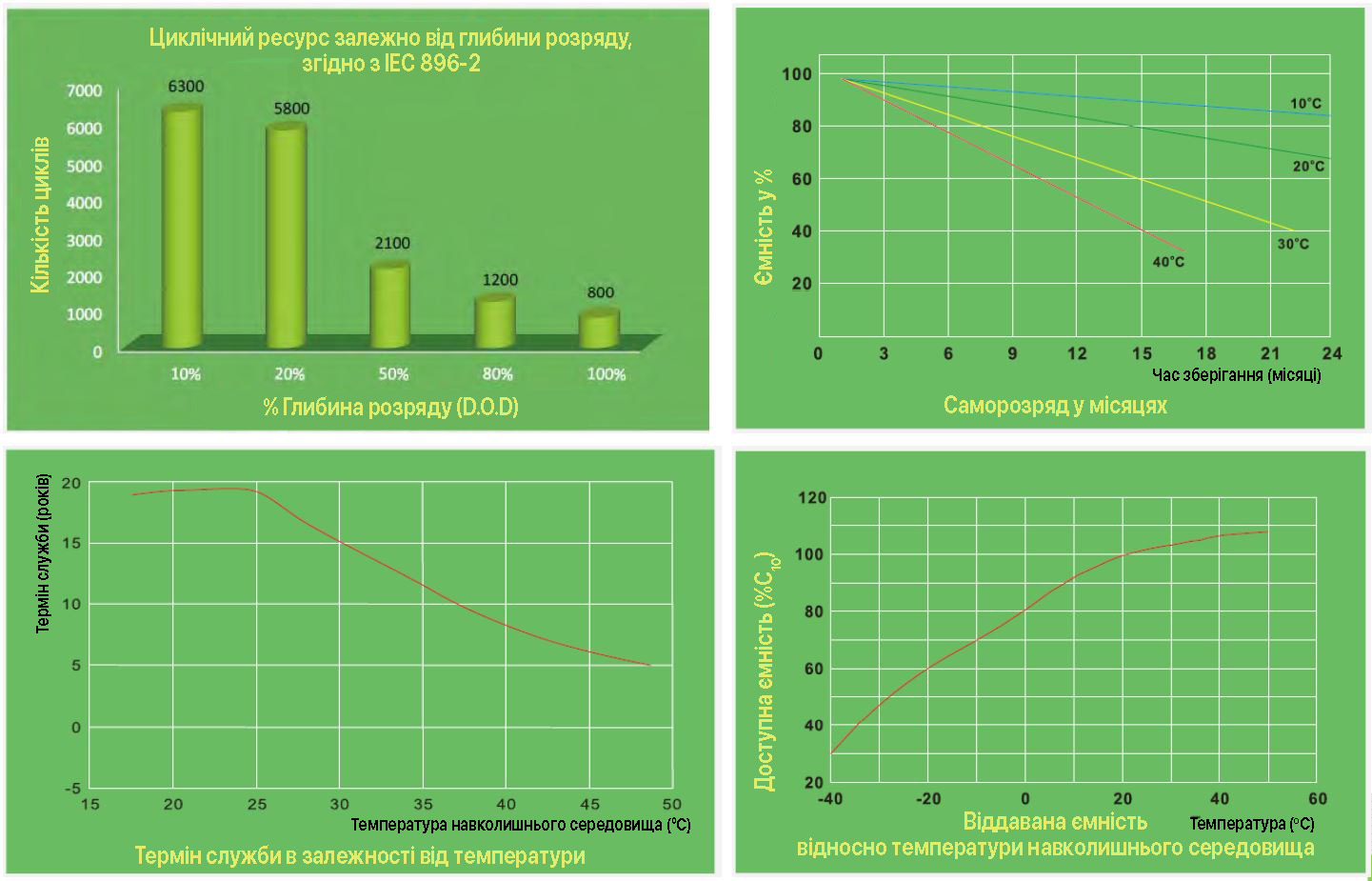

2.1.5 Серія Modular Max
Особливості:
- Термін служби до 20 років;
- Ємність 200Aг ~ 3000Aг;
- Технологія високого ступеня стиснення AGM забезпечує ефективність рекомбінації більше 99%, сприяє мінімальній втрати води і тривалому терміну служби;
- Склад пластини містить сплав з оптимізованим вмістом олова, кальцію, алюмінію, який забезпечує високі показники в режимі роботи при глибокому розряді, значно підвищує корозійну стійкість пластини;
- Збільшена товщина позитивних пластин 6.2мм, надпотужна решітка і спеціальні активні матеріали забезпечують відмінну продуктивність і тривалий термін служби батарей.
- Пластини з нано-карбоновим покриттям для максимальної продуктивності в циклічному режимі.
- Низький рівень саморозряду (менше 3%/міс при 20°C, тривалий термін зберігання до 12 місяців;
- Відповідають вимогам стандартів UL
Переваги АКБ серії Modular Max:
- Найбільший циклічний ресурс і найтриваліший термін служби в буферному режимі серед батарей VRLA;
- Велика віддаваєма ємність і надійність при високих температурах;
- Володіє високою ефективністю зарядки, на 25-30% вище, ніж у батарей AGM в тих же умовах;
- Відмінна здатність відновлення заряду після глибокого розряду, може відновити первинну ємність після 2 тижнів зберігання при 100% розряді;
- Гелевий електроліт: відсутність витоків, стійкість до стратифікації, що дозволяє уникнути корозії і сульфатации пластин, значно збільшуючи термін служби батарей;
- Дуже низька швидкість саморозряду, <2% в місяць. Батарея зберігається при 20°C протягом двох років, і при цьому залишкова ємність все ще перевищує 60%;
- Високоміцні олово-свинцево-кальцієві сплави і потовщені пластини забезпечують продуктивність при глибоких циклах розряду.
Особливості батарей EverExceed GEL

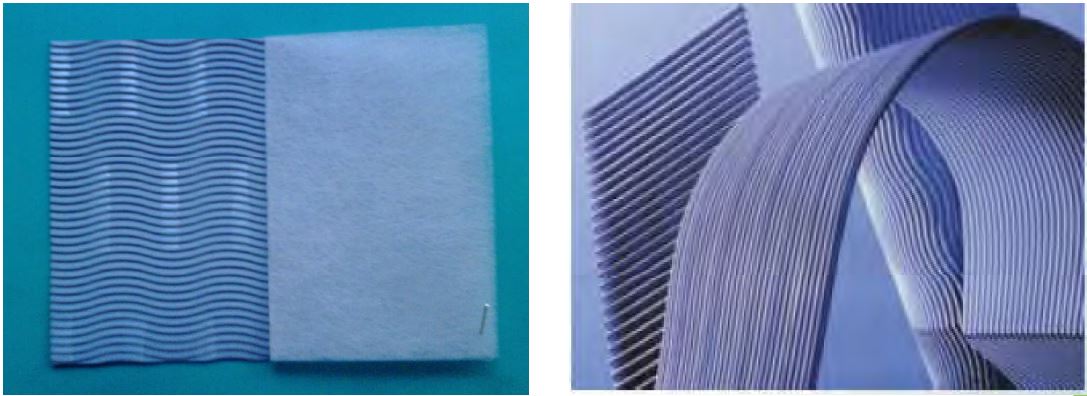

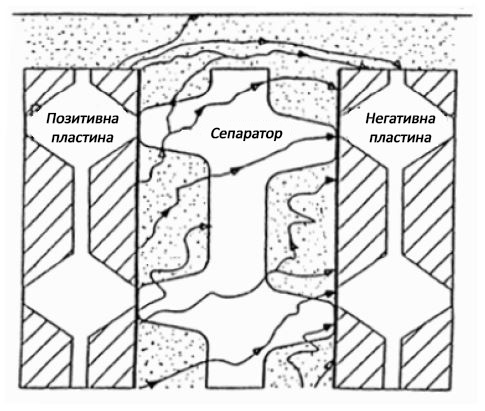

Сепаратор PVC SiO2 від AMER-SIL Europe – кращий сепаратор для гелевих акумуляторів в світі.
Висока пористість і низький електричний опір; У 5-6 разів дорожче, ніж інші типи сепараторів.
В основі технології - гелевий електроліт

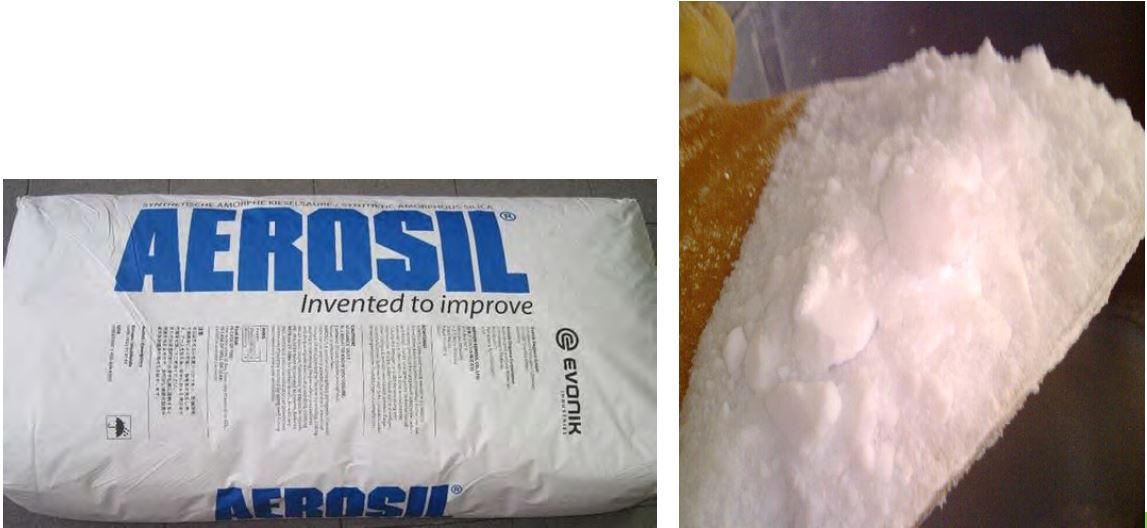

У якості гелевого електроліту використовують німецький матеріал - EVONIK - AEROSIL 200. Це кращий гелевий електроліт в світі;

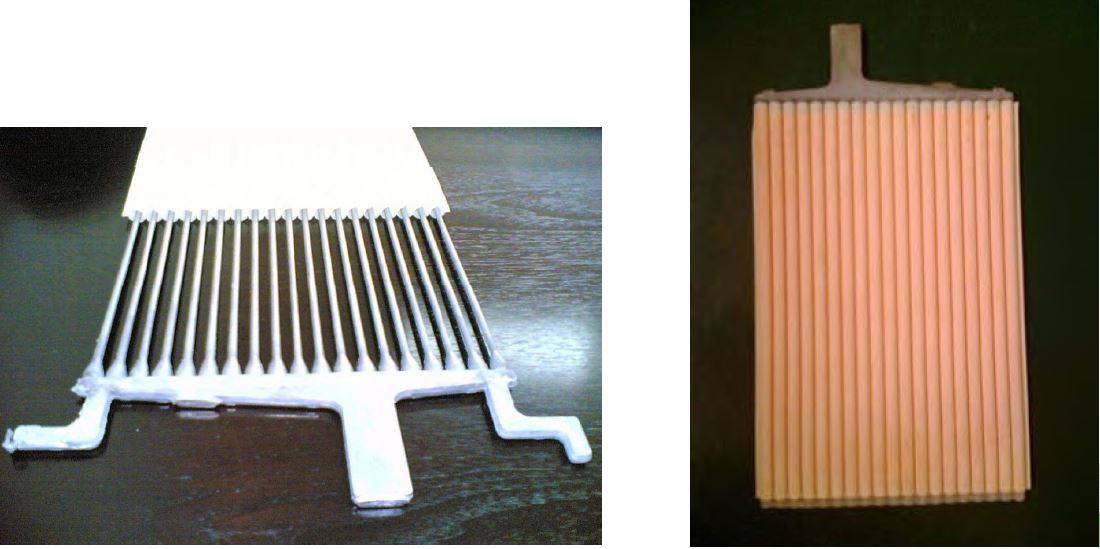

Трубчаста позитивна пластина для батарей Tubular OPzV / OPzS. Розрахунковий термін служби більше 20 років.
Пластина з найбільшою товщиною в світі - 9,7 мм за німецькою технологією.
Гелевий електроліт. переваги:
- Дрібнопориста трубчаста структура позитивних пластин ефективно утримує активний матеріал і значно збільшує термін служби в циклічному режимі.
- Велика ємність і швидкий заряд завдяки низькому електричному опору.
- Мінімальні втрати активного матеріалу.
- Постійна щільна взаємодія активного матеріалу зі свинцевими пластинами навіть в циклічному режимі роботи;
- Максимальне перенесення іонів через пори сепаратора;
- Реалізовано ефективне рішення (трубка з бічним захистом) для запобігання коротких замикань через тертя.

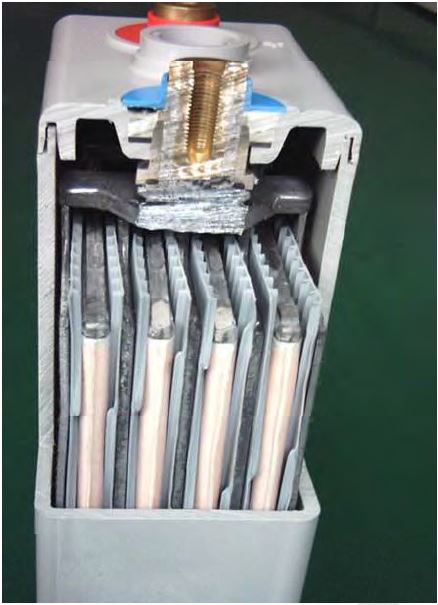

- Дрібнопориста трубчаста структура

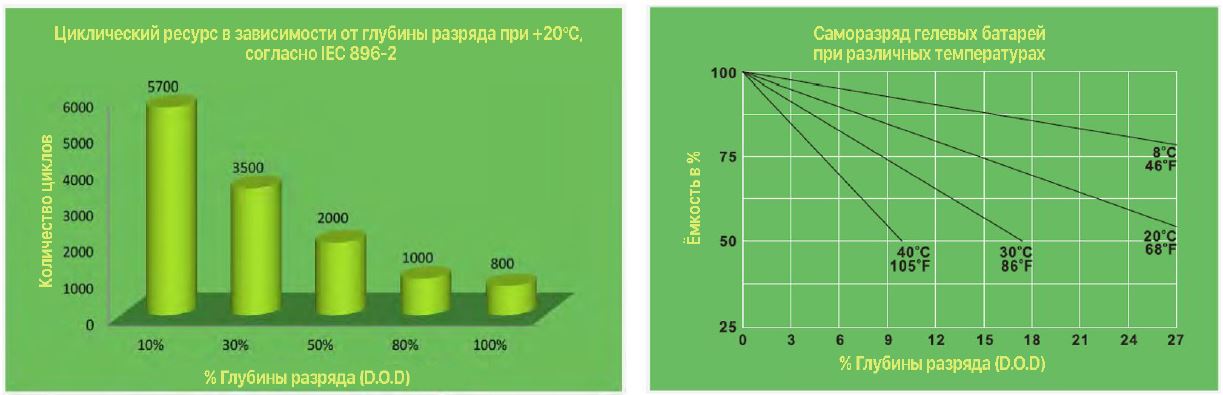

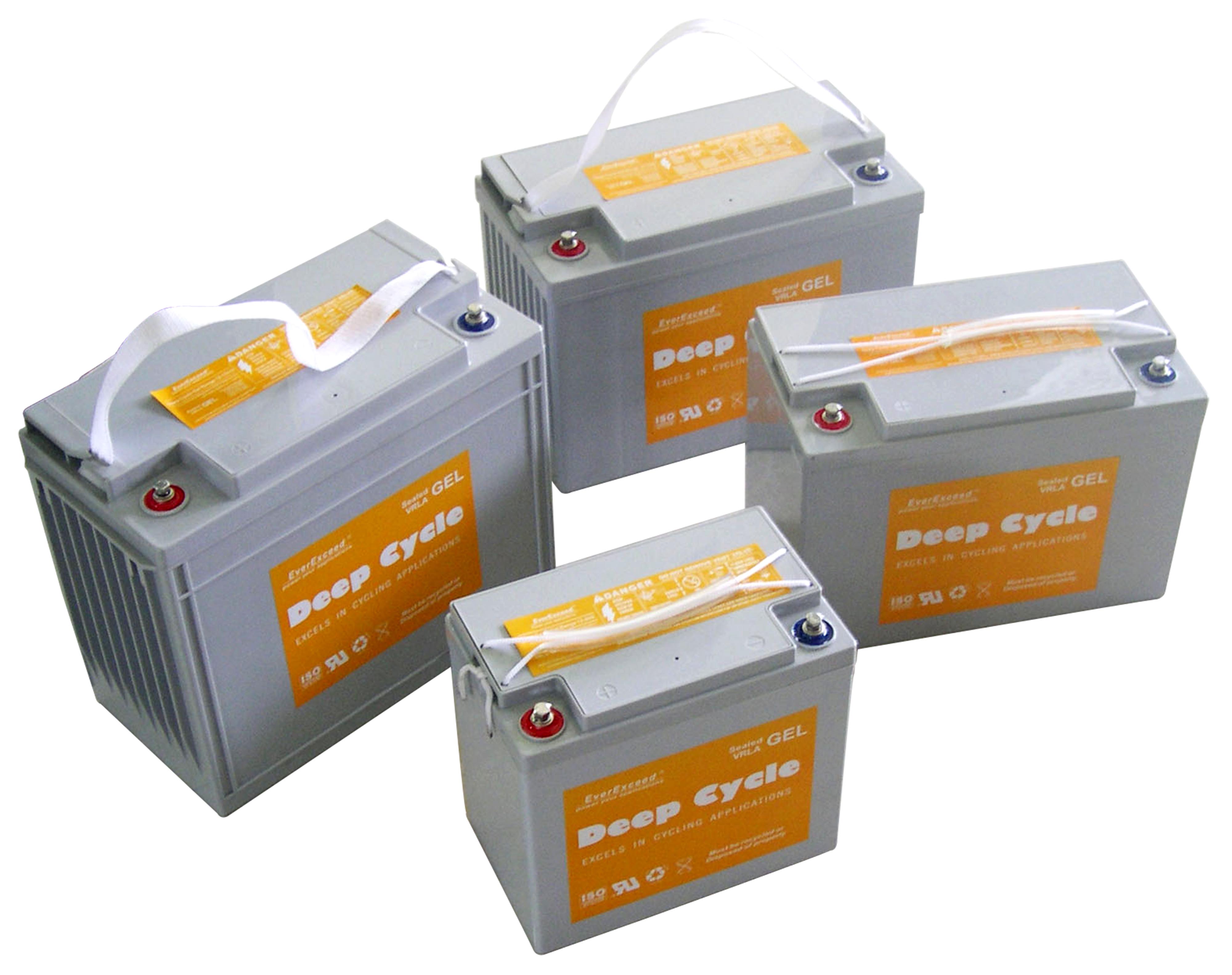

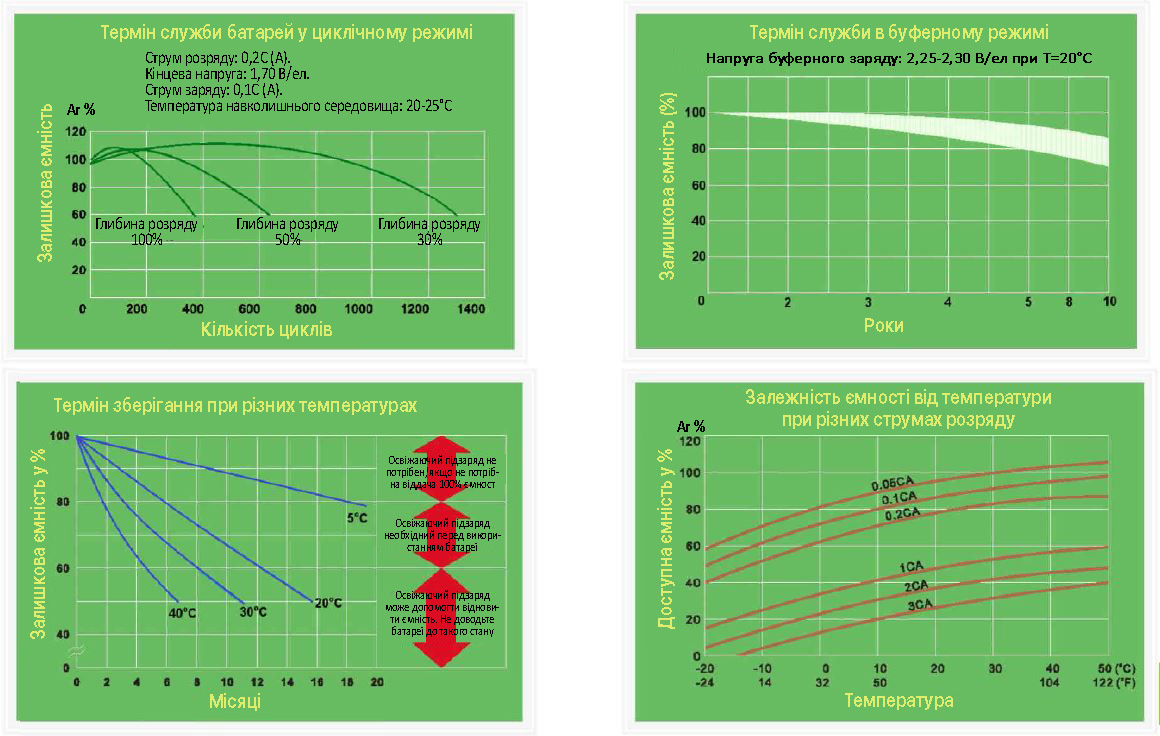

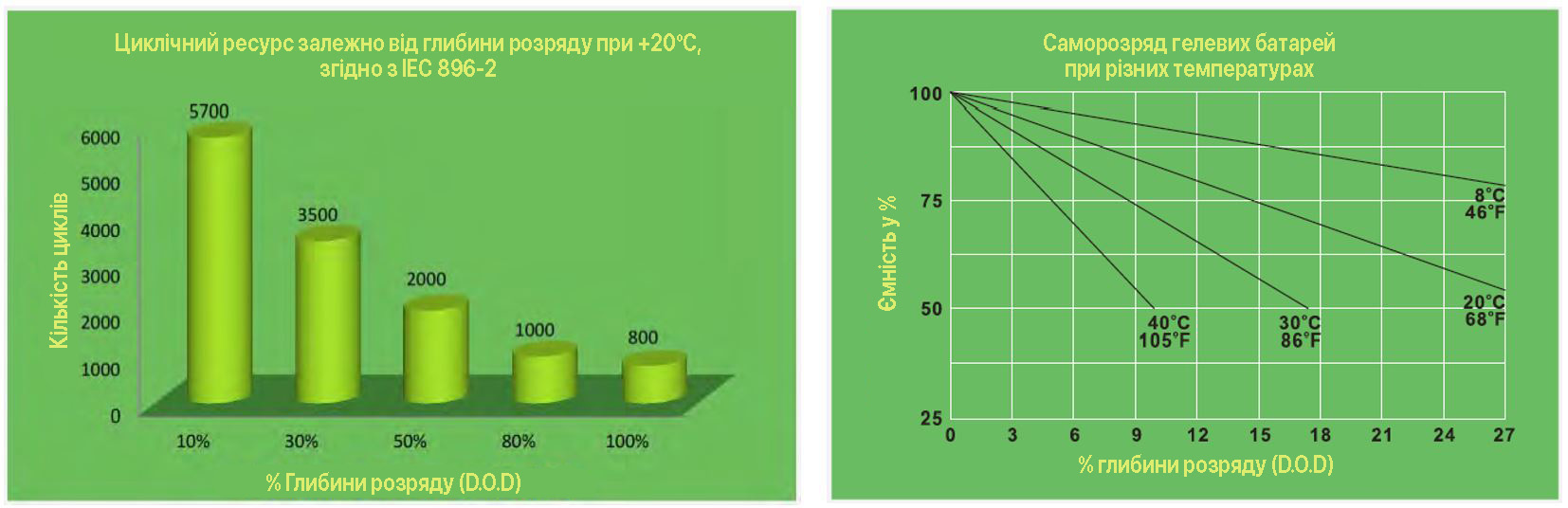

2.1.6 Серія Deep Cycle Gel
Особливості:
- Термін служби 12 років;
- Технологія GEL, видатні показники в режимі роботи при глибокому циклічному розряді, стійкість до високих температур;
- Основний матеріал - сепаратор ПВХ і гелевий електроліт, вироблені в Європі;
- Активний матеріал виготовлений зі свинцю вищої чистоти (> 99,994%), що мінімізує негативний вплив домішок;
- Товщина позитивної пластини більш 3,2 мм;
- Склад пластин - сплав з оптимізованим вмістом олова, кальцію, алюмінію, який забезпечує високі показники в режимі глибокого розряду, значно підвищує корозійну стійкість пластини;
- Наддовгий термін зберігання до 24 місяців, швидкість саморозряду менше 2%/міс.

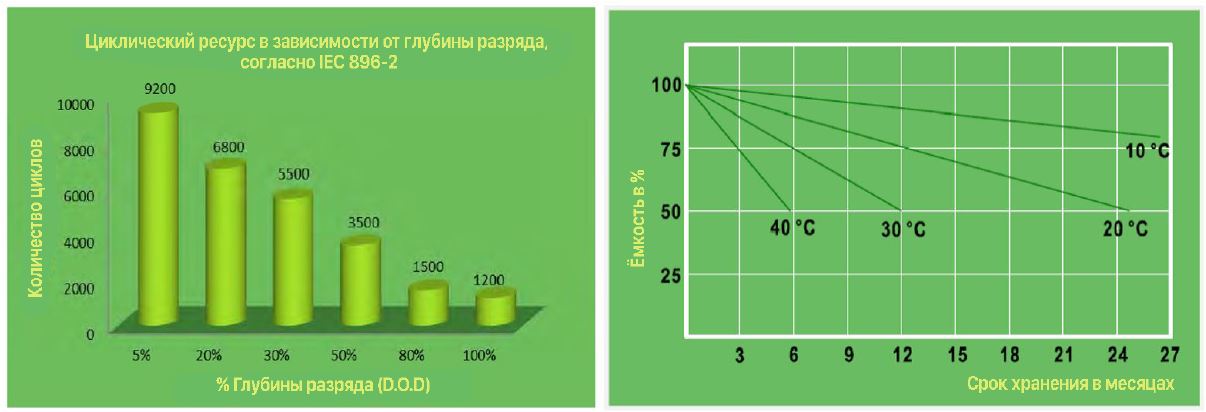

2.1.7 Серія Tubular OPzV
Особливості:

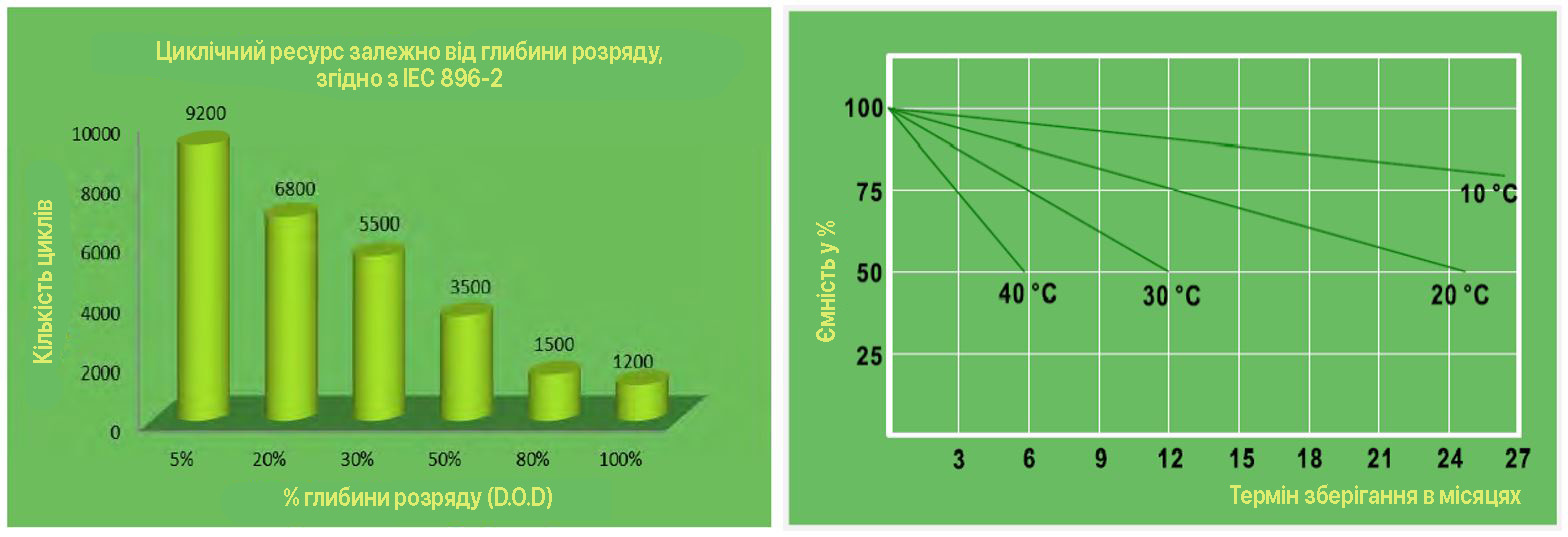

- Номінальна ємність C10 від 100 до 3000 Аг;
- Надійні пластини трубчастого типу з безсурмяним свинцево-кальцієвим сплавом з високою стійкістю до корозії;
- Позитивна пластина товщиною 9,7 мм (найбільша товщина в галузі) забезпечує чудову міцність пластини і наддовгий термін служби в циклічному режимі;
- > 1500 циклів при 80% розряді;
- Сепаратор - спеціальний мікропористий сепаратор PVC-SiO2 з низьким опором, що імпортується з Європи, забезпечує відмінні характеристики заряду і розряду батареї;
- Електроліт - кращий в світі гелевий електроліт, що імпортується з Німеччини;
- Термін служби 20 років;
- Відповідають вимогам стандартів UL;
- Наддовгий термін зберігання до 25 місяців, саморозряд <1.5% в місяць.

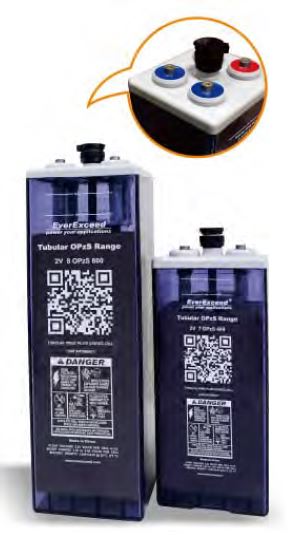

2.1.8 Серія Tubular OPzS
Особливості:
- Номінальна ємність C10 від 100 до 3500 Аг;
- Термін служби 20 років;
- Трубчасті позитивні пластини;
- Спеціальний сплав з низьким вмістом сурми (≤1,5% Sb);
- Позитивна пластина товщиною 9,7 мм (найбільша товщина в галузі) забезпечує чудову міцність пластини і наддовгий термін служби в циклічному режимі;
- Сепаратор - спеціальний мікропористий сепаратор PVC-SiO2 з низьким опором, що імпортується з Європи, забезпечує відмінні характеристики заряду і розряду батареї;
- Низькі експлуатаційні витрати і мале виділення газу;
- > 1600 циклів при 80% розряді;
- Відповідають вимогам стандартів UL;
- Наддовгий термін зберігання - до 36 місяців в сухозаряженому стані

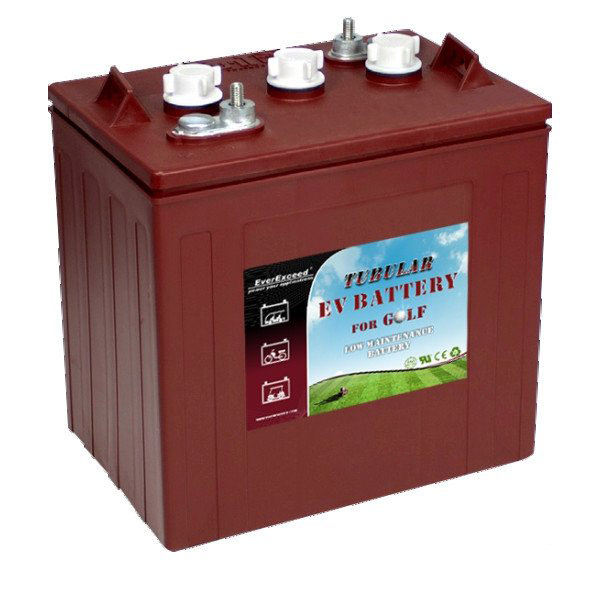

2.1.9 Серія Tubular EV
Особенности:
- Спеціальний сплав з низьким вмістом сурми (≤1,5% Sb), що значно збільшує термін служби в циклічному режимі та антикорозійні характеристики;
- Позитивна пластина товщиною 6,0 мм забезпечує надміцність і великий циклічний ресурс батареї;
- Трубчаста пластина ефективно утримує активний матеріал і значно збільшує термін служби в циклічному режимі;
- Низький електричний опір збільшує ємність і сприяє прийняттю заряду;
- Мінімальні втрати активних матеріалів;
- Постійна щільна взаємодія активного матеріалу зі свинцевими пластинами навіть в циклічному режимі роботи.
3. Класифікація свинцево-кислотних АКБ EverExceed
3.1 Застосування батарей з глибоким циклічним розрядом
Стаціонарні додатки з глибоким циклічним розрядом
Застосування:
- Системи сонячної і вітрогенерації
- ДГ і гібридні системи з АКБ
Рекомендовані батареї:
| AGM | GEL | FLOODED |
|---|---|---|
| 6В / 12В | ||
| Серія Deep cycle | Серія Gellyte | / |
| / | Серія FT Gellyte | / |
| / | Серія Deep cycle GEL | / |
| / | Серія Solar Gel | / |
| 2В | ||
| Серія Modular | Серія Modular GEL | Серія Tubular OPzS |
| Серія Modular Max | Серія Tubular OPzV | / |
Ці батареї EverExceed оптимізовані для роботи в глибокому циклі. Збільшений циклічний ресурс при глибокому розряді.

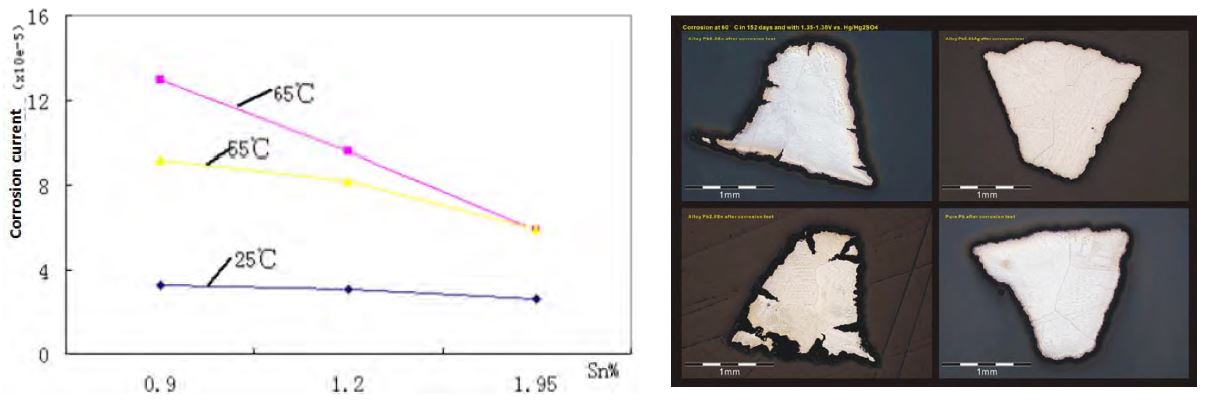

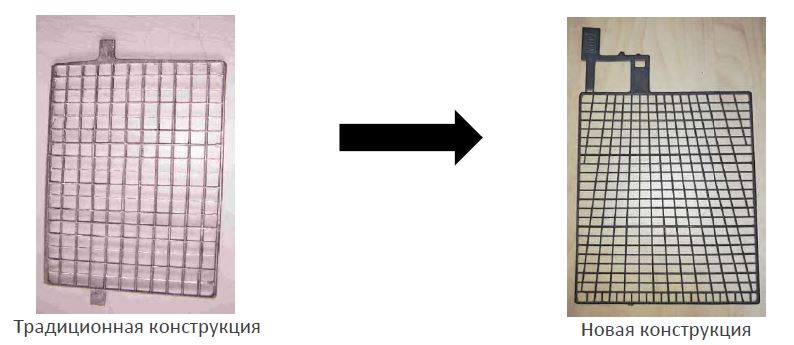

1. Решітка пластини - сплав кальцію з високим вмістом олова і свинцю. Інноваційні спеціальні сплави з чудовими антикорозійними характеристиками.
Посилена корозійна стійкість пластини, поліпшені зарядні характеристики, збільшений термін служби батареї завдяки технології виготовлення пластин на основі спеціальних інноваційних сплавів з понад високим вмістом олова (до 1,5%) і кальцію.
2. Добавки до позитивних пластин
Застосування спеціальних добавок, що поліпшують міцність активного матеріалу. Збільшений термін служби батарей при великих токах і глибоких розрядах;
Застосування спеціальних добавок α-PbO2 після формування батарей (> 80%) в свинцевій пасті позитивної пластини ефективно запобігає розм'якшенню пластин батарей в умовах глибокого циклу і великого струму розряду.
3. Добавки до негативних пластин
Спеціальна формула активних матеріалів з нанокарбоновимі добавками ефективно запобігає сульфатації свинцю, покращує зарядні характеристики і продовжує термін служби батареї;
Стійкість до сульфатации завдяки заміні компонентів активного матеріалу.
Без наноуглерода
З наноуглеродом
4. Потовщені пластини
Покращені антикорозійні характеристики і збільшений термін служби батарей завдяки потовщеній конструкції пластин
| EverExceed | Конкуренти | |
|---|---|---|
| 12В плоска пластина | ||
| Товщина позитивної пластини | 3.2мм | 2.4~2.8мм |
| 2В плоска пластина | ||
| Товщина позитивної пластини | 6.2мм | 3.4~4.0мм |
| 2В трубчата пластина | ||
| Товщина позитивної пластини | 9.7мм | 6.0~9.2мм |
5. Щільність електроліту
Правильна щільність електроліту важлива для тривалого терміну служби батареї;
Висока щільність електроліту призводить до того, що акумулятор віддає підвищену ємність на початку експлуатації, але це прискорює процес корозії і швидкість саморозряду, що значно знижує термін служби. Ємність батареї значно зменшиться через кілька місяців.
| EverExceed | Конкуренти | |
|---|---|---|
| AGM | ||
| Щільність електроліту | 1.30 г/cм3 | 1.32~1.34 г/cм3 |
| GEL | ||
| Щільність електроліту | 1.28 г/cм3 | 1.32~1.34 г/cм3 |
| Tubular OPzV | ||
| Щільність електроліту | 1.26 г/cм3 | 1.28 ~ 1.32 г/cм3 |
| Tubular OPzS | ||
| Щільність електроліту | 1.24 – 1.25 г/cм3 | 1.28 – 1.30 г/cм3 |
3.2 Резервне електроживлення додатків
Додатки резервного і аварійного електроживлення
Застосування:
- UPS / EPS
- Телеком
- Електростанції
- Аварійне освітлення
- Резервування ПК
- Дата-центри
- Телефонна комутація
- Кабельне ТВ
| AGM | GEL | FLOODED |
|---|---|---|
| 6В / 12В | ||
| Standard Range | Gellyte Range | / |
| FT Range | FT Gellyte Range | / |
| AINO Micro Range | / | / |
| High Rate Range | / | / |
| 2В | ||
| Modular Range | Modular GEL Range | Flooded OGi Range |
| Modular Max Range | Tubular OPzV Range | Tubular OPzS Range |
1. Оптимізована конструкція решітки
Спеціально оптимізована конструкція радіальної решітки для резервного електроживлення додатків;
Відмінні характеристики при великому струмі розряду завдяки збільшенню площі контакту між решіткою і активним матеріалом на 80%;
Збільшення ефективності використання активного матеріалу на 15%; Зменшено щільність струму заряду, поліпшені зарядні характеристики. Збільшена швидкість відновлення ємності після розряду.
1. Оптимізована конструкція решітки
Спеціально оптимізована конструкція радіальної решітки для резервного електроживлення додатків;
Відмінні характеристики при великому струмі розряду завдяки збільшенню площі контакту між решіткою і активним матеріалом на 80%;
Збільшення ефективності використання активного матеріалу на 15%; Зменшено щільність струму заряду, поліпшені зарядні характеристики. Збільшена швидкість відновлення ємності після розряду.
2. Високий вміст олова і кальцію
Інноваційні сплави з поліпшеними антикорозійними характеристиками і поліпшеними зарядними характеристиками.
3. Ексклюзивні добавки в позитивні і негативні пластини
Застосування добавок новітнього типу до анода збільшує міцність і запобігає старінню активного матеріалу. Додавання нанокарбонових добавок до негативних пластинах запобігає утворенню сульфатів, покращує характеристики при низьких температурах.
4. Низька щільність електроліту
Тривалий термін служби батарей за рахунок зменшення швидкості корозії і забезпечення високої ємності розряду.
Додатки резервного і аварійного електроживлення
Застосування:
- ДБЖ
- Дата-центри
- Інтернет
- Электростанції
- Телеком
- Банки
| AGM | GEL | FLOODED |
|---|---|---|
| 6В/ 12В | ||
| High Rate Range | Gellyte Range | / |
| 2В | ||
| Modular Max Range | / | Flooded OGi Range |
1. Багатопластинчата конструкція
Велика сила струму і потужність розряду досягається за рахунок значного прискорення швидкості реакції шляхом збільшення площі взаємодії хімічних елементів завдяки застосуванню тонких пластин.
2. Оптимізована конструкція решітки
На 15% підвищено використання активного матеріалу; збільшені показники струмознімання решітки пластини; знижено внутрішній опір батареї.
3. Високий вміст олова і кальцію в сплаві
Інноваційні сплави з поліпшеними антикорозійними характеристиками і підвищеними характеристиками зарядки.
4. Ексклюзивні добавки до анода і катода
Для збільшення міцності і запобігання старіння активного матеріалу позитивних пластин застосовані добавки новітнього зразка.
Активні матеріали негативних пластин включають нанокарбонові добавки, що запобігають утворенню сульфатів, покращують розрядні характеристики при низьких температурах.
5. Спеціальна щільність електроліту
Знижено швидкість корозії і збільшені розрядні характеристики. Збільшений термін служби батарей.
Тягові, електродвигуни, нестандартні і спеціальні додатки
Застосування:
- Електр. транспортні засоби
- Підлогомийні машини
- Воднай транспорт та автофургони
- Крісла-коляски
- Запуск двигуна и дизеля
- Транспорт для перевозення особового складу
- Гольф-карти
- Автонавантажувачі
Спеціально оптимізовані для додатків з глибокої циклічністю і великими струмами розряду
1. Високий вміст олова і кальцію
Інноваційна антикорозійна технологія лиття пластин акумуляторних батарей. Високе співвідношення олова (до 1,5%) і кальцію. Стійкість пластин до корозії, поліпшені зарядні характеристики, збільшений термін служби батарей;
2. Оптимізована конструкція решітки
Збільшення ефективності використання активних матеріалів до 15% за рахунок застосування радіальної конструкції пластин. Збільшення струмозйому з решіток, зниження опору батареї до 80%, поліпшені зарядні характеристики;
3. Стовщена конструкція пластин
Покращені антикорозійні характеристики, тривалий термін служби батарей;
4. Ексклюзивні добавки до анода і катода
Для збільшення міцності і запобігання старіння активного матеріалу позитивних пластин застосовані добавки новітнього зразка.
Матеріали негативних пластин містять добавки нанокарбона, який запобігає утворенню сульфатів, продовжує термін служби, покращує працездатність при низьких температурах.
Дивіться далі:
Експлуатація та обслуговування свинцево-кислотних акумуляторів
Приклади встановлених систем безперебійного живлення в різних регіонах світу
Sign up to our newsletter
Receive our latest updates about our products & promotions
