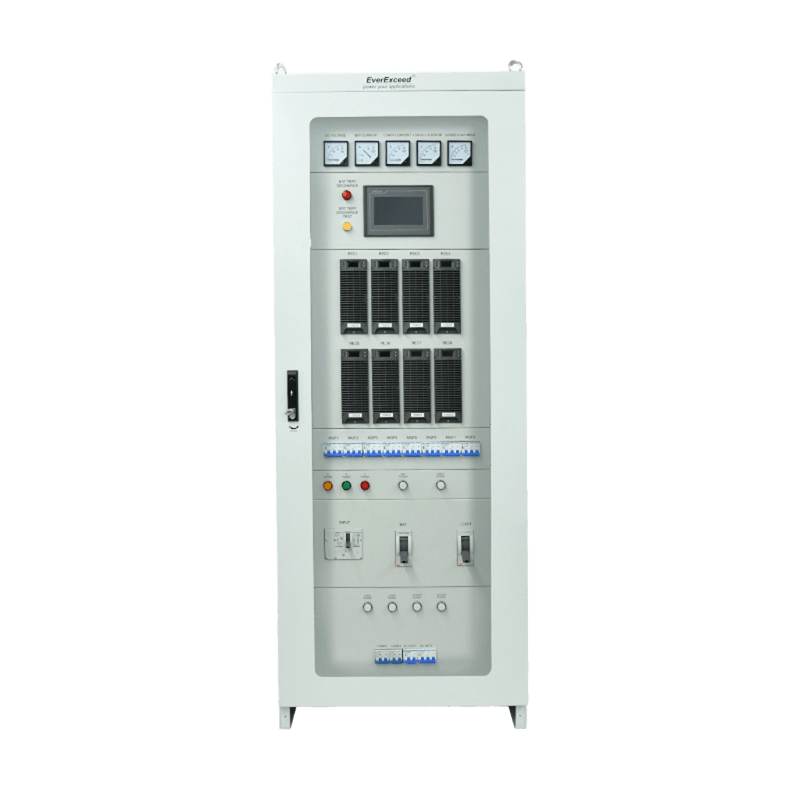

Промышленные зарядные устройства EverExceed uXcel и uXcel Ultra
ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ СТАЦИОНАРНЫХ АККУМУЛЯТОРНЫХ БАТАРЕЙ серии uXcel
uXcel – это новый тип специализированных устройств для заряда аккумуляторов.
В этих надежных и эффективных устройствах используются управляющие триггеры и цифровые интегральные схемы с высокой степенью интеграции; поддерживаются различные режимы работы (режимы постоянного тока, постоянного напряжения и другие). Данные зарядные устройства также могут использоваться в качестве источников постоянного тока и/или постоянного напряжения, как источники питания для формирования и технического обслуживания аккумуляторов.
Данная серия ЗУ выпускается как в 1-фазном, так и в 3-фазном вариантах с мощностью до 220 кВт, использует чрезвычайно стойкие технологии фазового контроля и идеальна для всех промышленных приложений, включая подстанционные аккумуляторные системы и ИБП постоянного тока.
Номинальное напряжение: 12V, 24V, 48V, 110V, 220V, 400V
Другие значения могут быть настроены опционно.
Одна фаза: от 25A до 200A.
Три фазы: от 16A до 1500A
Размеры:
Стандартные размеры шкафа:
500*600*1400мм (<8кВт),
700*800*1800мм (8кВт~70кВт),
800*800*2000мм (>70кВт)
Другие размеры для шкафа зарядного устройства доступны опционно на основе запроса клиента.
Система проста в управлении, имеет мультирежимную схему зарядки, надежна, не требует согласования фаз. Трансформаторы с усиленными медными обмотками имеют высокотемпературноe (H grade) исполнение изоляции, силовые узлы построены на мощных высококачественных и надежных тиристорах дискового типа, охлаждаемыми алюминиевыми радиаторами.
Промышленное зарядное устройство для аккумуляторов с тиристорным выпрямителем EverExceed uXcel
является флагманским зарядным устройством EverExceed для промышленных решений постоянного тока.
Новейшая передовая технология цифрового управления для 6-импульсного или 12-импульсного тиристорного мостового выпрямителя обеспечивает самые надежные и безотказные характеристики в любой электрической и промышленной среде.
Выходное напряжение зарядного устройства, выходной ток, ток аккумулятора и температурная компенсация аккумулятора контролируются процессором DSP.
Выходные параметры зарядного устройства могут быть установлены и настроены с помощью клавиатуры или сенсорного дисплея на передней панели с защитой паролем. ЗУ имеет коммуникационные порты для локального / удаленного мониторинга показаний и процессов.
Система резервирования uXcel Ultra
состоит из двух независимых контуров зарядки параллельно.
Может выполнять функцию безостановочного резервного заряда. При отключении одного устройства, второе продолжит работу.
Оба зарядных устройства работают за счет распределения нагрузки между ними, что продлевает срок службы всех компонентов системы.
Резервное зарядное устройство обеспечивает непрерывное резервное питание в случае чрезвычайной ситуации.
Схема работы:
- Диаграмма 1 (см. слева): Параллельно две зарядки серии uXcel, каждое зарядное устройство подключено к одному блоку батарей и отводному диоду, и параллельно выход двух зарядных устройств для подключения нагрузки постоянного тока.
- Диаграмма 2 (см. справа): Одно резервное зарядное устройство Uxcel серии Ultra, в котором уже встроено два зарядных устройства в одном корпусе. Зарядное устройство подключено к одному блоку батарей и диоду, а затем подключена нагрузка постоянного тока.
Сравнение между серией uXcel и uXcel Ultra:
| № | Серия uXcel | Серия uXcel ultra |
|---|---|---|
| 1 | ЖК-дисплей с клавиатурой и сенсорным экраном | ЖК-дисплей только клавиатурой |
| 2 | Нагрузка на 100% заряжается только одним ЗУ | Нагрузка распределяется между двумя встроенными ЗУ |
| 3 | Нет параллельного резервирования | Параллельное резервирование |
| 4 | Циклический ресурс - хороший | Циклический ресурс - лучше |
| 5 | Меньшие капитальные затраты | Меньше эксплуатационные затраты |
НАДЕЖНОСТЬ
Дублируемые независимые зарядные модули повышают надежность – неисправность одного не влечет за собой выход из строя всей системы; оставшиеся модули продолжают работать.
Система имеет минимум точек отказа. Серия uXcel Ultra имеет дизайн с развитой силовой архитектурой для промышленных применений: благодаря естественной вентиляции обеспечивается продолжительное функционирование при температурах окружающей среды до 40°C. Срок службы системы - 20 лет непрерывной эксплуатации. ЗУ стандартно выдерживают механические нагрузки и горизонтальные ускорения до 0,5g, имеет сигнализацию о перенапряжении, перегрузке по току и перегреву, контроль согласования фаз и защиту от потери фазы.
Ключевые особенности серии uXcel и uXcel Ultra
 |
 |
 |
||
| Ведущие технологии: Новейшая технология цифрового контроля 6-импульсного тиристорно-мостового выпрямителя. Встроенный микрокомпьютерный контроллер обрабатывает сигналы в 10 раз быстрее стандартных аналоговых методов. Силовые агрегаты изготовлены из алюминиевого профиля и высоко-надежных тиристоров с высокими эксплуатационными характеристиками. | Изолированный трансформатор: Трансформатор изготовлен из меди покрытой высокопрочной краской. Может выдерживать экстремальные температурные условия класса H и изоляции. Силовые агрегаты изготавливаются из алюминиевого профиля и мощных тиристорных дисковых блоков с высокой производительностью и надежностью. | Большой ЖК-дисплей: Удобное управление с большим ЖК-дисплеем, сенсорный экран с возможностью выбора одного из 8 языков. |
|
Надежные решения: для работы в суровых условиях: экстремальные температуры, влажность, пыль, вибрациии т. д. Степень защиты до IP54. Полная защита питания: Обеспечение всех средств защиты, включая распределительное устройство, распределение постоянного тока, контроль. Широкий диапазон напряжений и тока: Расширение диапазонов в соответствии с промышленным запросом. Высокая надежность и высокий MTBF: Непрерывная работа при полной нагрузке при температуре окружающей среды 50°C. Естественная вентиляция и охлаждение доступны для большей части модельного ряда. Точная регулируемая температура. |
 |
|
Гибкая настройка: Мощные решения для полного удовлетворения специфических требований промышленного применения заказчика. Коммуникация и удаленный мониторинг: Интеллектуальное управление через изолированный RS232, RS485, Ethernet. Многоязычный цифровой графический дисплей со встроенным журналом событий. Возможность удаленного мониторинга и контроля. Полностью совместим со всеми типами батарей: герметичными / вентилируемыми никель-кадмиевыми / свинцово-кислотными / литий-ионными батареями в зависимости от требований заказчика. |
 |
УДОБСТВО ОБСЛУЖИВАНИЯ
Замена модулей занимает считанные минуты, при этом система продолжает работать.
- Специальный технический персонал не требуется.
- Нет необходимости передвигать шкаф или отключать какие-либо провода. Отсутствуют неудобства с перебоем питания.
- Дизайн изделий облегчает фронтальный доступ ко всем ключевым модулям системы. Функция памяти автоматически запускает ЗУ после восстановления сетевого напряжения. Режим заряда и процедура включаются автоматически.
ГИБКОСТЬ
Серия uXcel Ultra полностью адаптивна к широким требованиям потребителей по защите. Имеется большой набор дополнительных опций для применения в промышленной сфере.
ЗУ оперативно ремонтируются в случае необходимости, не подвергая батареи опасности разряда. Батареи в свою очередь можут обслуживаться или тестироваться в режиме «off-line» без риска для всей системы.
КОММУНИКАЦИИ
ЗУ uXcel использует интуитивный многоязычный цифровой графический контроль, включая статус системы, параметры и сигнализации, которые доступны на передней панели. Встроенная функция «журнал событий» позволяет пользователю отслеживать все события. Память событий активируется с появления первого включения. Интерфейсы RS232, RS485 позволяют вести удаленный мониторинг по сети.
МОНИТОРИНГ
Зарядные устройства серии uXcel обеспечивают:
- Непрерывный мониторинг в режиме реального времени.
- Регулярную передачу оперативного отчета о состоянии системы.
- Анализ параметров системы.
- Мониторинг качества сетевого напряжения для анализа тенденций отклонений.
Больше примеров промышленных зарядных устройств EverExceed uXcel, установленных в разных странах мира, смотрите по этой ссылке.
Пульсар Лимитед - энергия для Лучшей жизни!
Номинальные характеристики - выходной ток(A) / напряжение (VDC)
| 24Vdc | 48Vdc | 110-120Vdc | 220-240Vdc | 400Vdc |
| 16 | 16 | 16 | 16 | 16 |
| 25 | 25 | 25 | 25 | 25 |
| 40 | 40 | 40 | 40 | 40 |
| 60 | 60 | 60 | 60 | 60 |
| 80 | 80 | 80 | 80 | 80 |
| 100 | 100 | 100 | 100 | 100 |
| 125 | 125 | 125 | 125 | 125 |
| 150 | 150 | 150 | 150 | 150 |
| 200 | 200 | 200 | 200 | 200 |
| 250 | 250 | 250 | 250 | 250 |
| 300 | 300 | 300 | 300 | 300 |
| 400 | 400 | 400 | 400 | 400 |
| 500 | 500 | 500 | 500 | 500 |
| 600 | 600 | 600 | 600 | |
| 800 | 800 | 800 | 800 | |
| 1000 | 1000 | 1000 | ||
| 1200 | 1200 | 1200 | ||
| 1500 |
Технические характеристики:
| Ввод | |
| Ном. AC напряжение | 3×380В（400,415） |
| Допуск входного напр. | ±10% |
| Частота на входе | 50Hz（60Гц） |
| Допуск входной частоты | ±5% |
| Выход | |
| Ном. DC напряжение | 24/48/110/120/220/240/400 |
| Диапазон вых. напр. | 0-1.5×номинальное напр.（настраивается） |
| Допустимые значения | см. таблицу выше |
| Стабильность напр. | ±1% в реж. с плавающей запятой, ввод в пределах допуска |
| Пульсация напр. | 1% RMS（при подключенных АКБ） |
| Регулирование стат. напряжения | ＜1%（при изменении нагрузки 0-100%, изменение входного напр. AC ± 10% и 5% частоты вх. AC тока） |
| Динамическое напр. | 200μс |
| Батареи | |
| Тип | св-кисл. или никель-кадм. вентилируемые или рекомбинац. |
| Общие данные | |
| Рабочая температура | 0-50℃ |
| Температура хранения | от -20 до +70°C |
| Относит. влажность | ＜90% |
| Макс. рабочая высота | 1000 м без ухудшения характеристик |
| Охлаждение | Вентилятор（малая мощность естественной конвекции） |
| КПД | 88%（полн. мощность） |
| Внешняя защита | IP21 |
| Шум (дБ) | 55 – 65 dB дБ в соответствии со значением |
| Цвет корпуса | RAL 7035 |
| Размеры | Размеры варьируются в зависимости от значений и опций |
| Стандарты | IEC60146-IEC60439-IEC60726-IEC61000-6-2 IEC61000-6-4- IEC 62040(-1,-2,-3) |
Опции:
| Выпрямитель | Отводной диод |
| Блокирующий диод | |
| Фильтрующий конденсатор | |
| Защита от перенапряжения и молний | |
| Другое входное напряжение | |
| Расширенный диапазон входного напряжения | |
| Распределение постоянного тока | |
| Контроль замыкания на землю | |
| Выключатель на выходе | |
| Регулятор температуры и влажности | |
| Температурная компенсация | |
| Аналоговые счетчики на передней панели（72×72 класс 1.5） | |
| Внутреннее освещение | |
| Батареи | Система управления батареями (BMS) |
| Батарейный шкаф | |
| Отключение при низком напряжении АКБ | |
| Датчик температуры аккумуляторов | |
| Механические | Другой цвет корпуса |
| До IP64 | |
| Толщина пластин | |
| Оцинкованный лист | |
| Коммуника- ция | RJ45 |
| Свободные от напряжения контакты | |
| Удалённый мониторинг |
Являясь ЭКСКЛЮЗИВНЫМ представителем компании EverExceed Industrial Corporation LTD в Украине,
ООО "Пульсар Лимитед" ГАРАНТИРУЕТ надежность продукции, долговечность,
соответствие заявленным техническим
характеристикам.
