Як працює свинцево-кислотний акумулятор?
Класичний свинцево-кислотний акумулятор
Свинцево‑кислотний акумулятор, який французький лікар Гастон Планте створив у 1859 році, став першою придатною до комерційного використання перезаряджуваною батареєю. Попри солідний «вік», ця хімічна система й досі масово використовується, і на це є дуже прагматичні причини: свинцево‑кислотні батареї надійні, прості у виробництві й мають одну з найнижчих цін за ват‑годину. Небагато інших акумуляторних технологій здатні забезпечувати настільки високі струми за таку низьку вартість, тому свинцево‑кислотні елементи досі залишаються стандартом для автомобілів, гольф‑карів, вилкових навантажувачів, суден і систем безперебійного живлення (ДБЖ).
Сплави решіток: сурма, кальцій, олово, селен
Решітки електродів у свинцево‑кислотних батареях виготовляють не з чистого свинцю, а з його сплавів. Сам по собі свинець занадто м’який і механічно нестійкий, тож до нього додають невеликі кількості інших металів, щоб підвищити міцність решітки й покращити електричні властивості. Найчастіше застосовують домішки сурми, кальцію, олова й селена, і саме від їхнього складу походять назви «свинцево‑сурм’яні» та «свинцево‑кальцієві» акумулятори.
Сурма й олово підсилюють здатність батареї переносити глибокі цикли заряд–розряд, але при цьому зростає витрата води й частіше потрібні вирівнювальні цикли (еквалізація). Кальцій, навпаки, зменшує саморозряд, однак позитивна свинцево‑кальцієва пластина в умовах перезаряду страждає від «росту» решітки через окиснення, що поступово руйнує структуру. Сучасні конструкції додатково легують селеном, кадмієм, оловом чи миш’яком, щоб знизити вміст сурми й кальцію та збалансувати ресурс і експлуатаційні параметри.
Довговічність і старіння при циклічному використанні
Порівняно з нікелевими та літієвими системами, свинцево‑кислотні акумулятори важчі й гірше переносять глибокі цикли розряду/заряду. Повний розряд є для них серйозним навантаженням: кожен цикл незворотно «з’їдає» невелику частину ємності, причому спершу втрата майже непомітна, але коли реальна ємність падає до приблизно половини від номіналу, деградація прискорюється. Такий характер «зносу з прискоренням наприкінці» певною мірою властивий усім хімічним системам, але для свинцю він особливо помітний.
Акумулятори глибокого циклу (deep‑cycle) зазвичай забезпечують близько 200–300 повних циклів, залежно від глибини розряду. Основні механізми старіння — це корозія решітки на позитивних пластинах, втрата активного матеріалу та їхнє механічне розширення; всі ці процеси посилюються при підвищеній температурі та високих розрядних струмах.
Зарядження, сульфатація й корозія
Зарядити свинцево‑кислотну батарею технічно нескладно, але критично важливо дотримуватися правильного діапазону напруг. Якщо верхню межу напруги встановити надто низько, акумулятор дійсно краще захищений від перезаряду, однак працюватиме гірше й почне нарощувати сульфат свинцю на негативній пластині — це явище називають сульфатацією. Завищене ж обмеження напруги покращує заряд і потужність, але прискорює корозію решіток на позитивних пластинах, яка вже є незворотною. Сульфатацію можна частково виправити, якщо вчасно застосовувати коректні режими обслуговування, натомість корозія позитивних решіток відновленню не підлягає.
Для більшості свинцево‑кислотних акумуляторів швидка зарядка недоступна: повна зарядка до стану насичення зазвичай потребує 14–16 годин. Батарею бажано тримати в максимально зарядженому стані — тривале перебування в недозарядженому режимі знову ж таки веде до сульфатації й деградації. Додавання вуглецю до негативного електрода зменшує схильність до сульфатації, але знижує питому енергію, тобто «довжину пробігу» на одиницю маси.
Плюси й мінуси свинцево‑кислотної хімії
Свинцево‑кислотні акумулятори мають помірний ресурс, але не страждають від «ефекту пам’яті», характерного для частини нікелевих систем, і демонструють один із найнижчих рівнів саморозряду серед перезаряджуваних батарей. Для порівняння: нікель‑кадмієві елементи можуть втратити близько 40% заряду за три місяці зберігання, тоді як свинцево‑кислотні за той самий час зазвичай втрачають близько 40% за рік. Вони добре працюють за низьких температур, а за морозу часто навіть перевершують літій‑іонні акумулятори. За даними RWTH Аахен (2018), орієнтовна вартість класичного «заливного» свинцево‑кислотного акумулятора становить близько 150 доларів США за кВт·год — це одна з найнижчих цін серед акумуляторних технологій.
Герметичні (VRLA) свинцево-кислотні системи
Перші герметичні, або такі, що не потребують обслуговування, свинцево‑кислотні батареї з’явилися в середині 1970‑х років. Строго кажучи, термін «герметичний» некоректний: жоден свинцево‑кислотний акумулятор не є абсолютно герметичним, тому в таких конструкціях застосовують клапани, які стравлюють гази при підвищенні тиску. Замість повністю залитих пластин електроліт утримується в пористому, зволоженому сепараторі, що конструктивно зближує VRLA‑батареї з нікелевими та літієвими системами й дозволяє експлуатувати їх у будь-якому положенні без ризику витоку.
У герметичних варіантах електроліту менше, ніж у класичних «заливних» батареях, через що такі системи ще називають «кислотно голодними». Найбільша їхня перевага — здатність рекомбінувати кисень і водень у воду прямо всередині акумулятора, запобігаючи висиханню при циклічному використанні. Рекомбінація відбувається при невеликому надлишковому тиску (≈0,14 бар або 2 psi), тоді як клапан спрацьовує лише як запобіжний, якщо газоутворення надмірне. Часте спрацьовування клапана небажане: кожне «перевентилювання» виносить вологу й поступово призводить до пересихання. За оцінками RWTH, Aachen, у 2018 році вартість VRLA‑систем становила близько 260 доларів США за кВт·год.
Найпоширеніші різновиди — це гелеві батареї (VRLA на гелеподібному електроліті) й акумулятори AGM (Absorbent Glass Mat). У гелевих елементах до електроліту додають кремнезем, перетворюючи його на густий гель, тоді як у AGM електроліт утримується в спеціальному скляноволокнистому маті. Невеликі герметичні батареї до 30 Аг часто позначають як SLA (Sealed Lead Acid) і використовують у малих ДБЖ, аварійному освітленні, інвалідних візках тощо. Завдяки низькій ціні, надійності й невеликим експлуатаційним витратам SLA залишається популярним вибором у медичних закладах та будинках для літніх людей; більші VRLA‑акумулятори служать резервним живленням для базових станцій мобільного зв’язку, дата‑центрів, банків, аеропортів та інших критичних об’єктів.
AGM‑акумулятори, завдяки скляному мату, можуть швидше заряджатися й краще віддавати великі імпульсні струми. Вони особливо добре працюють у діапазоні 30–100 Аг і менш оптимальні для дуже великих резервних систем (великих ДБЖ). Типові застосування — стартерні батареї для мотоциклів, старт–стоп системи в мікрогібридних автівкахах, а також морські й кемперні установки, де потрібне помірне циклічне використання. Із віком ємність AGM знижується поступово, тоді як гелеві елементи довше утримують продуктивність на високому рівні, але ближче до кінця ресурсу демонструють різкий «обрив» характеристик. AGM загалом дорожчі за заливні батареї, але дешевші за гелеві, які, зокрема, було б економічно невигідно застосовувати як стартерні в автомобілях.
Через особливості газоутворення герметичні свинцево‑кислотні системи розраховані на нижчі напруги заряду, ніж заливні: це дозволяє уникнути інтенсивного газування, вентиляції й висихання. Відповідно, гелеві та AGM‑елементи не можна бездумно заряджати «як звичайний свинець» — потрібні нижчі налаштування напруги. Якщо спеціального режиму для AGM немає, рекомендують від’єднувати зарядний пристрій після приблизно 24 годин, щоб уникнути перезаряду.
Оптимальна робоча температура для VRLA — близько 25°C; кожне підвищення приблизно на 8°C понад цю точку практично вдвічі скорочує термін служби. Свинцево‑кислотні акумулятори зазвичай розраховані на 5‑годинний (0,2C) або 20‑годинний (0,05C) розряд: вони працюють найкраще при повільному розряді, тоді як при 1C доступна ємність помітно менша. Водночас вони здатні віддавати дуже високі імпульсні струми в кілька C протягом кількох секунд, що робить їх ідеальними стартерними батареями (SLI). Високий вміст свинцю й використання сірчаної кислоти, однак, накладають екологічні обмеження.
Основні сфери застосування
Зазвичай свинцево‑кислотні акумулятори ділять на три великі групи:
- автомобільні стартерні (SLI)
- тягові (глибокого циклу, рушійні)
- стаціонарні (резервні, ДБЖ).
Стартерні батареї
Стартерні батареї розраховані на короткі імпульси великого струму тривалістю кілька секунд для запуску двигуна. Завдяки відносно великому розміру вони можуть віддавати дуже високі струми, але не розраховані на повторні глибокі розряди. Такі акумулятори маркують за ємністю (Аг або RC — резервна ємність) і показником CCA (cold cranking amps) — максимальним струмом при −18°C. Стандарт SAE J537 визначає, що батарея має витримати 30 секунд розряду при номінальному CCA за температури −18°C, не опустивши напругу нижче 7,2 В. RC, своєю чергою, показує, скільки хвилин акумулятор витримає стабільний розряд 25А.
Щоб досягти низького внутрішнього опору, стартерні батареї містять багато тонких пластин, з’єднаних паралельно, із свинцем у формі «губки», що надає велику площу поверхні (Рисунок 1). Така конструкція чудово підходить для коротких імпульсів, але катастрофічно страждає при глибоких циклах: тонкі губчасті пластини швидко руйнуються. Тому стартерний акумулятор не можна замінювати тяговим і навпаки; спроба поставити дешевий SLI‑елемент замість deep‑cycle в інвалідний візок швидко закінчиться виходом батареї з ладу.

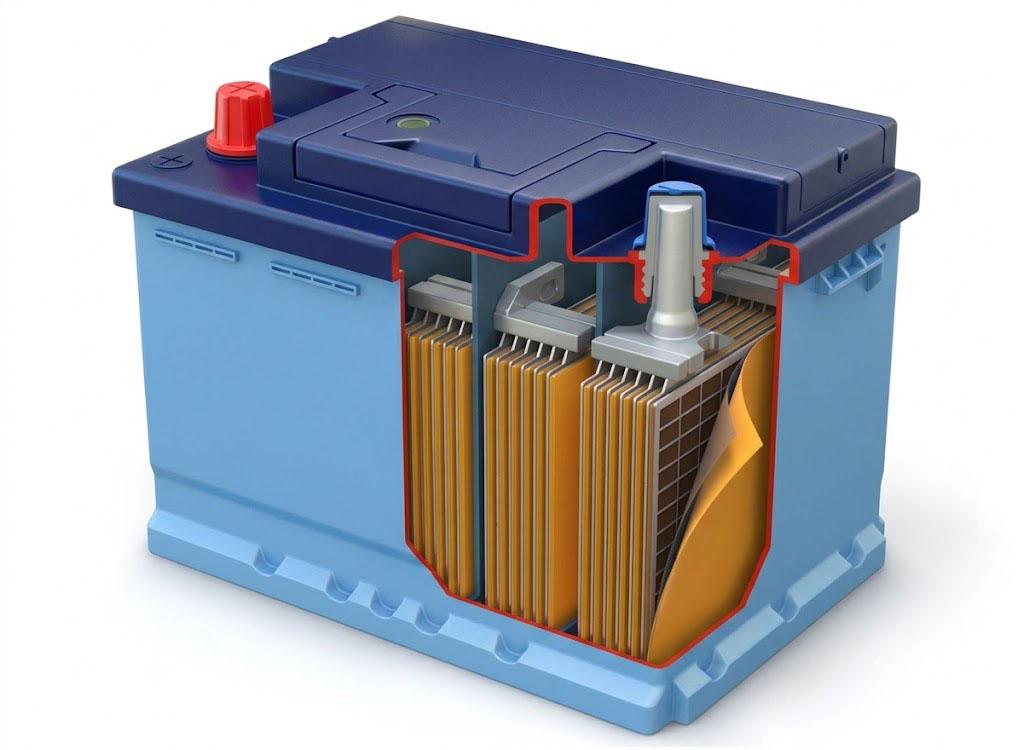

Рисунок 1: Стартовий акумулятор.
Існують комбіновані стартерно‑тягові батареї для важких транспортних засобів (вантажівок, автобусів, спецтехніки), але вони крупні й важкі. Загальне правило просте: чим важчий свинцево‑кислотний акумулятор за однакового форм‑фактора, тим більше в ньому свинцю й тим довше він служитиме при циклічному використанні.
| Глибина розряду | Стартовий акумулятор | Акумулятор глибокого циклу розрядки/розрядки |
|---|---|---|
| 100% | 12–15 циклів | 150–200 циклів |
| 50% | 100–120 циклів | 400–500 циклів |
| 30% | 130–150 циклів | 1000 і більше циклів |
Таблиця 2: Циклічна продуктивність стартерних та акумуляторів глибокого циклу.
Розряд на 100 % означає повний розряд; 50 % — це половина, а 30 % — помірний розряд із залишком 70 %.
Свинець проти літію в автомобілях
Від появи електростартера Cadillac у 1912 році свинцево‑кислотні стартерні акумулятори фактично безальтернативно служили в автомобілях. Томас Едісон намагався нав’язати нікель‑залізні (NiFe) батареї як заміну, але у практиці свинцеві акумулятори виявилися дешевшими, надійнішими й довговічнішими. Сьогодні конкуренцію їм кидають літій‑іонні системи, особливо в преміальному сегменті та в гібридах.
Порівняльні дані (рисунок 3) показують, що за характеристиками холодного запуску обидві хімії працюють приблизно однаково. Свинець трохи виграє за питомою потужністю (Вт/кг), тоді як літій‑іон значно кращий за питомою енергією (Вт·год/кг), терміном служби й «динамічним прийманням заряду» (швидкі зарядні імпульси). Слабкі місця Li‑ion — висока вартість за кВт·год, складніша переробка та нижчий, ніж у свинцю, рівень пасивної безпеки.

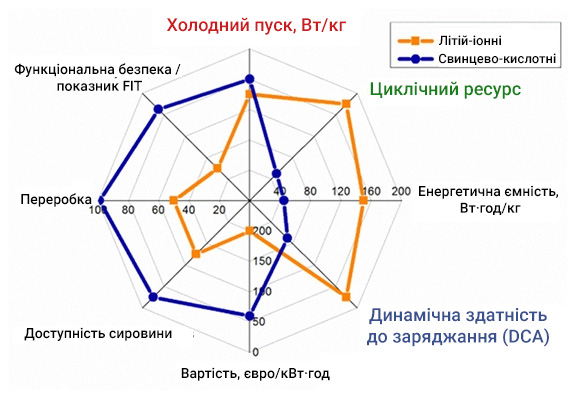

Рисунок 3: Порівняння свинцево-кислотних та літій-іонних акумуляторів як стартерних.
Свинцево-кислотні акумулятори зберігають значну перевагу в сегменті стартерних акумуляторів. Це пояснюється їхніми хорошими експлуатаційними характеристиками при низьких температурах, низькою вартістю, високим рівнем безпеки та простотою утилізації.[1]
Попри токсичність свинцю, завдяки майже замкненому циклу переробки (до 99% матеріалу повертається в обіг) свинцево‑кислотні батареї становлять меншу екологічну загрозу, ніж здається на перший погляд. Європа вже витіснила нікель‑кадмій зі споживчих товарів і намагається зробити щось подібне зі свинцем у стартерних батареях, але альтернативи у вигляді NiMH чи Li‑ion поки що або надто дорогі, або гірше працюють у мороз. Тому свинцево‑кислотна хімія, ймовірно, ще довго залишатиметься базовим вибором для SLI‑застосувань.
За Battery University основні переваги та обмеження свинцево‑кислотних батарей такі:
|
Переваги |
|
| Обмеження |
|
Таблиця 4: Переваги та недоліки свинцево-кислотних акумуляторів.
Сухі системи мають переваги перед заливними, але менш витривалі.
«Сухі» (VRLA, AGM, гелеві) системи мають низку експлуатаційних переваг над заливними — від відсутності регулярного обслуговування до роботи в будь-якій орієнтації, — але, як правило, поступаються їм у механічній міцності й ударостійкості.
Посилання
[1] Джерело: Johnson Control
