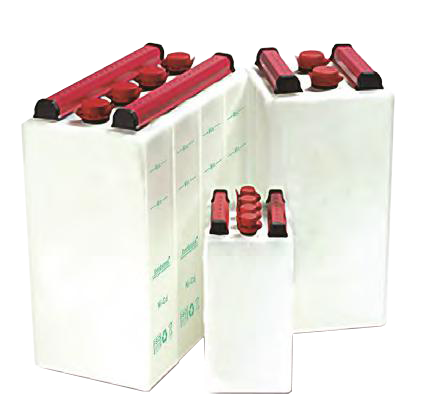

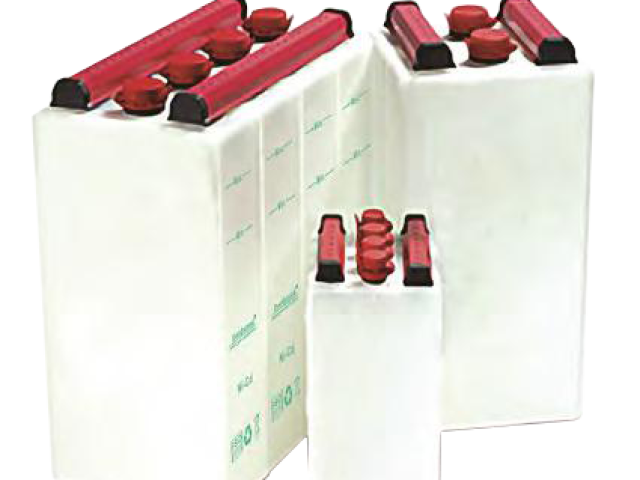

XHP Нікель-кадмієві акумулятори EverExceed

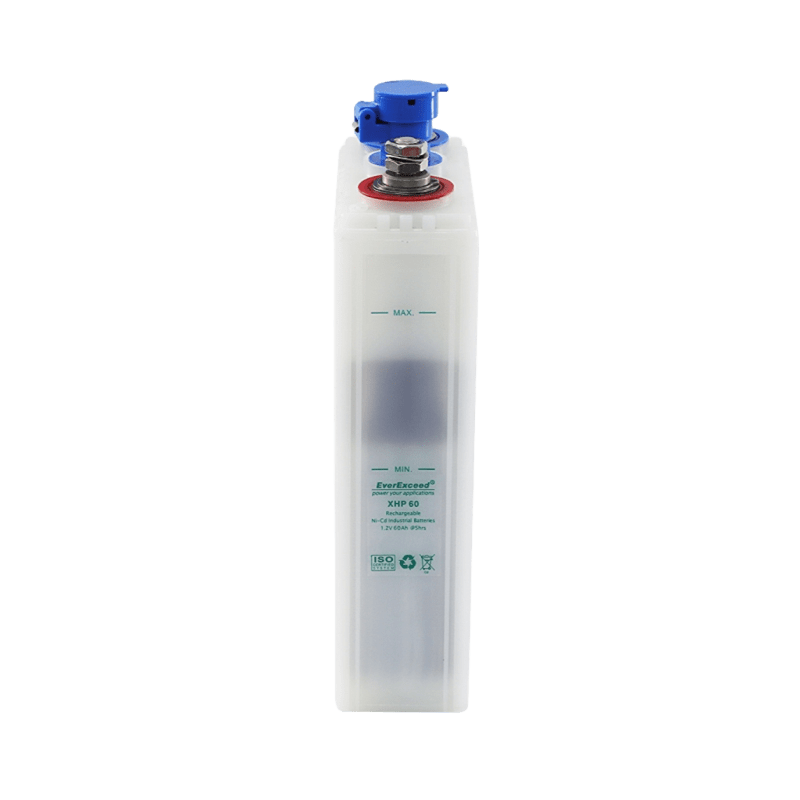

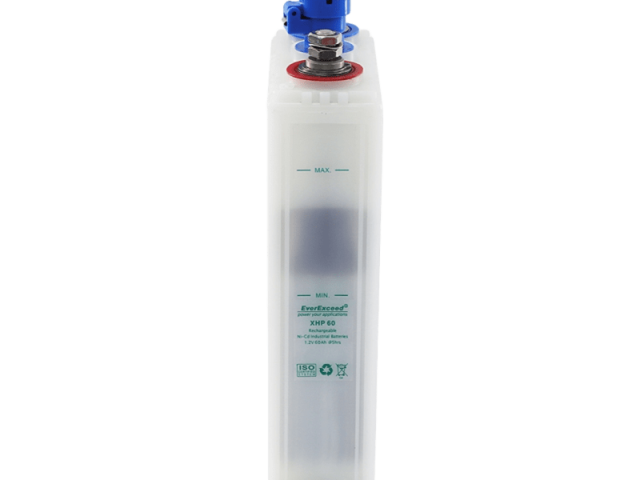

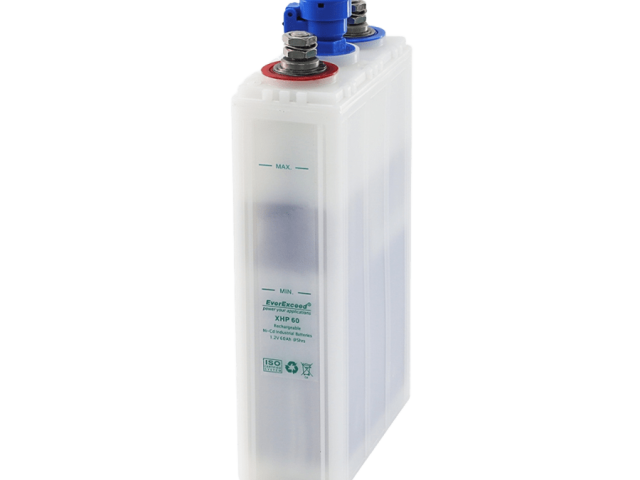

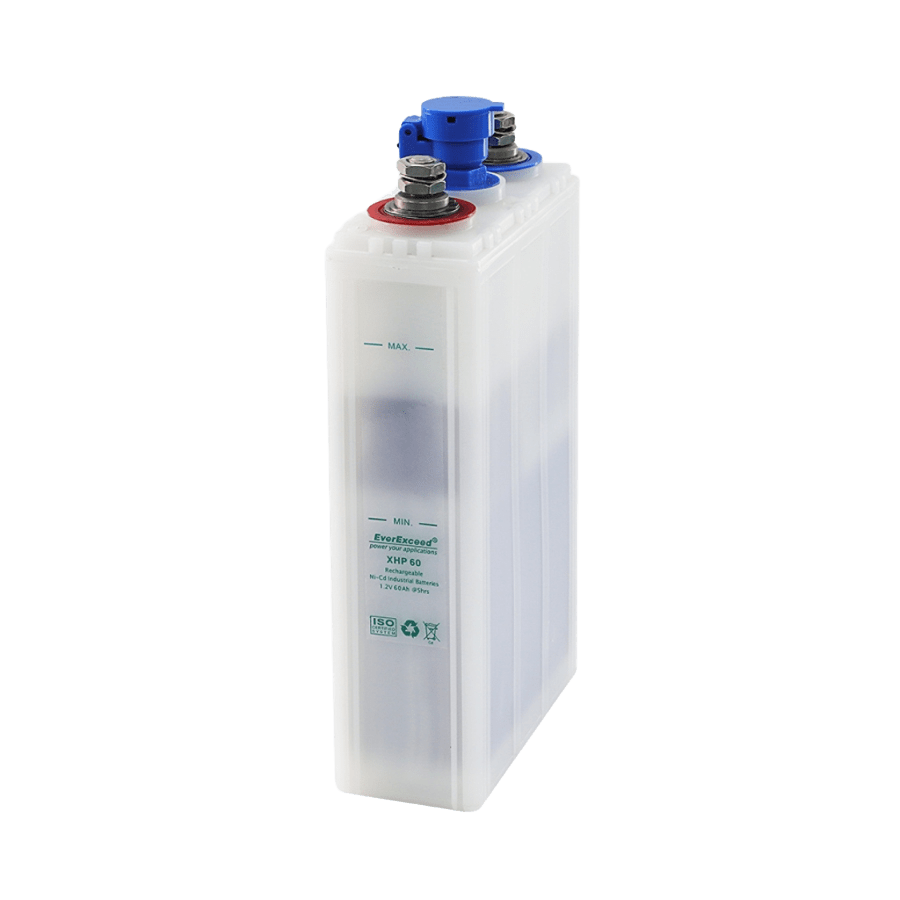

Серія NiCd акумуляторів зі спеченими пластинами XHP 10-300Aг
Потужні показники для критично важливих додатків
Серія акумуляторів XHP від EverExceed розроблена для ДБЖ, що підтримують життєзабезпечення; запуску двигунів і аварійного резервного живлення для роботи в умовах надзвичайної обстановки. Надійність технології зі спеченими електродами і лужного електроліту забезпечує безпроблемну роботу до 20 і більше років.

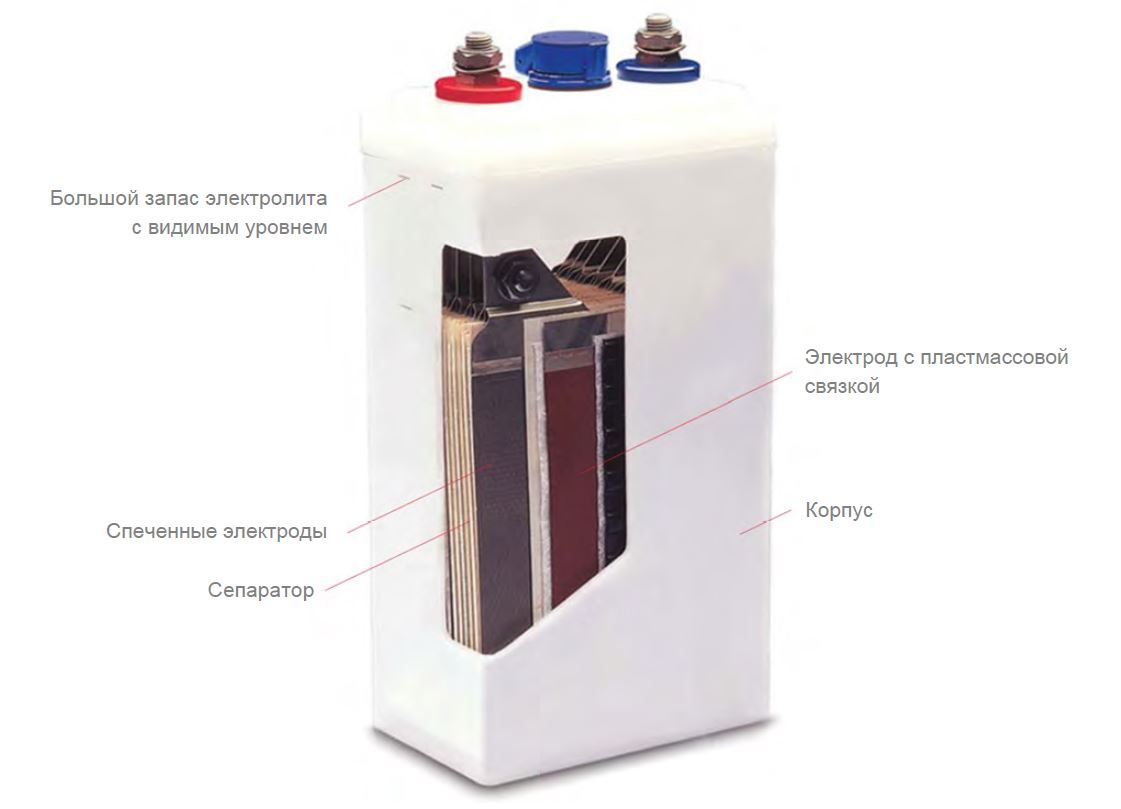

Інноваційна конструкція батарей NiCd
Спечені електроди надійно закріплені у верхній частині сталевої конструкції батарей EverExceed серії XHP в міцному поліпропіленовому корпусі і заповнені великою кількістю лужного електроліту. Серія XHP EverExceed впевнено випереджає свинцево-кислотні батареї за показником терміну служби, так як жоден з матеріалів конструкції не є корозійними. Поточне обслуговування Ni-Cd акумуляторів повністю виключає непередбачені простої і витрати на заміну.
Найкраще для двигунів і ідеально для ДБЖ
Відхилення від норм роботи електромережі, такі як пульсації змінного струму, глибокий розряд, зміна полярності або високі струми заряду не впливають на роботу акумуляторів EverExceed серії XHP.
Конструкція електрода і сепаратора дозволяє швидко і ефективно зарядити акумулятор як стандартним, так і струмом подвійний сили.
Серія XHP ідеально підходить для ДБЖ. Виключає ризик раптового виходу з ладу при використанні для обладнання життєзабезпечення. Ni-Cd акумулятори не виділяють корозійних парів, їх можна встановлювати поряд з чутливим електронним обладнанням. Навіть будучи частково розрядженими, батареї EverExceed серії XHP здатні видати силу струму в 20 разів перевищуючу номінальну для даної ємності акумулятора - для короткострокового запуску дизельного двигуна або газової турбіни.
Надійність нікель-кадмієвих акумуляторів в будь-яких умовах
Серія батарей XHP розроблена для роботи як в умовах суші для лікарень, управління трафіком, виробництва електроенергії та управління технологічними процесами, так і на шельфі при розвідці нафтових і газових родовищ, і інших морських установках з високим ступенем небезпеки, де неприпустимо переривання основного джерела живлення.
Зазвичай працюючи при температурах
від -40°C до +60°C (від -40°F до +140°F),
батареї XHP витримують екстремальні значення
від -50°C до +70°C (від -58°F до +158°F) протягом коротких періодів часу.
Вони також можуть зберігатися протягом багатьох років до введення в експлуатацію, не втрачаючи показників характеристик.
Передбачувана вартість і тривалий термін служби
З огляду на надійність, унікальні електрохімічні процеси і міцну конструкцію, можна точно визначити вартість експлуатації акумулятора.
Розміри батареї для зручності інсталяції
Акумулятори EverExceed серії XHP можуть бути спроектовані так, щоб точно відповідати критеріям Вашого місця під установку. За допомогою програмного забезпечення BattSize для калібрування розрахунки виконуються швидко і просто. Для додаткової експертної допомоги можна завжди звернутися до наших інженерів.
Оригінальне обладнання або заміна
Завдяки широкому діапазону розмірів, ваги і характеристикам серія XHP може повністю задовольнити вимоги до гарантованого електроживлення.
Застосування батарей серії XHP
Нікель-кадмієві акумулятори серії XHP призначені для промислового обладнання з високою потужністю. Технологія спечених пластин, яка використовується як на позитивних, так і на негативних електродах, забезпечує неперевершену продуктивність за питомою потужністю і питомою енергією. Технологія і виробнича лінія придбані у VARTA в Німеччині.
- Широкий діапазон робочих температур: від -40°C до 70°C
- Великий запас електроліту для тривалих інтервалів між циклами технічного обслуговування
- Напівпрозорий корпус для контролю рівня електроліту
- Доступні різні розміри елементів
- Відповідає стандарту IEC60623
Інноваційні характеристики
- Надійні спечені електроди VARTA
- Безвідмовна технологія, що забезпечує тривалий термін служби в циклічному режимі
- Максимальний зарядний струм 3C Пусковий струм більш 20C
- Висока стійкість до несприятливих електричним умов, таких як перезарядка і перебування в розрядженому стані
- Висока стійкість до роботи в важких умовах і механічних впливів завдяки міцній конструкції і надійності компонентів
- Відсутність ризику раптового виходу з ладу через порушення внутрішніх хімічних процесів або через конструкцію елементів
Акумулятори серії XHP застосовуються в додатках з дуже високою потужністю або високою щільністю енергії, таких як запуск дизельних двигунів локомотивів, ДБЖ, автоматичні керовані транспортні засоби, вантажівки і т.д.
Відповідність світовим стандартам
Серія АКБ EverExceed XHP задовольняє всім основним стандартам електротехнічної промисловості і схвалена для експлуатації на судах і морських установках.
Заряд батареї
Рекомендується використовувати метод заряду для нікель-кадмієвих акумуляторів з постійною напругою, з обмеженням струму для С/5 або С/10. Необхідно контролювати напругу заряду. Для оптимізації продуктивності батареї потрібно забезпечити підтримку напруги в наступних межах:
Рекомендована напруга заряду на елемент
| Тип елемента | Тип IEC | Буферна напруга | Циклічна напруга |
|---|---|---|---|
| XHP | KXP | 1.38 ~ 1.40 | 1.46 ~ 1.49 |
| EBH | KHP | 1.40 ~ 1.45 | 1.60 ~ 1.65 |
| EBM | KMP | 1.40 ~ 1.45 | 1.60 ~ 1.65 |
| EBL | KLP | 1.40 ~ 1.45 | 1.40 ~ 1.45 |
Вибір типу акумулятора
Згідно з необхідним часом резервування (для конкретного призначення):
Початковий заряд
Весь заряд бажано проводити постійним струмом. Час заряду обернено пропорційно силі струму, що встановлюється зарядним пристроєм.
Рекомендовані норми для первинного заряду:
- 0,2 C5 A протягом 10 годин
- 0,1 C5 A протягом 20 годин
 |
 |
Методи розрахунку
Інформація, необхідна для розрахунку ємності батареї
Для точного розрахунку ємності батареї потрібна наступна інформація:
- Номінальна напруга в системі
- Максимальна напруга (для заряду)
- Розташування батареї і доступне місце
- Напруга буферного заряду
- Необхідний струм навантаження
- Мінімальна напруга
- Фізичні умови
- Необхідний час резервного живлення
- Діапазон температур
Напруга буферного заряду NiCd XHP
Напруга буферного заряду, що є також напругою роботи загального ланцюга, для підтримки батареї в необхідному стані, розраховується за формулою:
Необхідна кількість елементів = Напруга ланцюга / Напруга буферного заряду елемента
Мінімальна напруга елемента = Мінімальна напруга пост. струму / Кількість елементів
Як правило напруга буферного заряду становить 1,40-1,48 В на елемент, але точне значення має бути визначено з урахуванням усіх умов.
Наприклад,
Нікель-кадмієві батарея EverExceed необхідна для підтримки навантаження інвертора 50 кВА при коефіцієнті потужності 0,8 протягом 30 хв часу резервного живлення при температурі 20-25°С. Вхідна напруга постійного струму до инвертору працює в межах 265 В при буферному підзаряді до мінімуму в 202 вольта в кінці часу резервування. ККД інвертора - 85%.
- Кількість елементів (при рекомендованому буферном заряді 1.44 В/ел) = 265 / 1.44 ≈ 184 елемента
- Мінімальна напруга на елемент = 202/184 ≈ 1.10 вольт на елемент
- Максимальний струм батареї = 232,5 А
= (Навантаження інвертора в КВА x Коефіцієнт потужності) / (мін. Напр. Елемента x Кількість елементів x ККД інвертора)
= (50KВA x 0.80) / (1.10 x 184 x 0.85) = 232.5 Ампер
Ми виберемо батарею з ємністю рівною або трохи вище 232,5 А.
Для задоволення вимог часу резервного живлення протягом 30 хвилин, ми виберемо необхідні батареї з серії XHP. Згідно нашого каталогу, тип елемента - XHP300.
Акумулятор повинен складатися зі 184 нікель-кадмієвих елементів EverExceed типу XHP300.
| Напруга системи | Кількість елементів | Діапазон кількості елементів |
|---|---|---|
| 24 | 20 | 18～21 |
| 36 | 30 | 27～31 |
| 48 | 40 | 36～41 |
| 110 | 92 | 88～93 |
| 220 | 184 | 180～186 |
Кількість елементів акумулятора визначається діленням номінальної напруги всієї системи на номінальну напругу елемента (1,2 В).
|
Тип елемента |
Номін. напруга (В) |
Ємність (C5 Aг) |
Габаритні розміри (мм/дюйм) |
Вага |
Тип виводів |
Електроліт (Л) |
Матеріал корпусу |
||||||
|
Довжина |
Ширина |
Висота |
Кг |
Фунт |
|||||||||
|
XHP10 |
1.2 |
10 |
29.0 |
1.14 |
81.0 |
3.19 |
218 |
8.58 |
1.05 |
2.32 |
M10 |
0.160 |
PA |
|
XHP20 |
1.2 |
20 |
36.5 |
1.44 |
81.5 |
3.21 |
244 |
9.61 |
1.30 |
2.87 |
M10 |
0.150 |
AS |
|
XHP30 |
1.2 |
30 |
42.5 |
1.67 |
81.5 |
3.21 |
255 |
10.04 |
1.65 |
3.64 |
M10 |
0.222 |
AS |
|
XHP30-(2) |
1.2 |
30 |
36.5 |
1.44 |
80.5 |
3.17 |
235 |
9.25 |
1.54 |
3.40 |
M10 |
0.200 |
PA |
|
XHP35 |
1.2 |
35 |
36.0 |
1.42 |
81 |
3.19 |
237 |
9.33 |
1.63 |
3.59 |
M10 |
0.190 |
PA |
|
XHP40 |
1.2 |
40 |
42.5 |
1.67 |
81.5 |
3.21 |
255 |
10.04 |
1.75 |
3.86 |
M10 |
0.212 |
AS |
|
XHP40-(2) |
1.2 |
40 |
49.0 |
1.93 |
81.5 |
3.21 |
244 |
9.6 |
1.85 |
4.08 |
M10 |
0.200 |
ABS |
|
XHP40-(3) |
1.2 |
40 |
66.5 |
2.62 |
81 |
3.19 |
175 |
6.89 |
1.90 |
4.19 |
M10 |
0.210 |
PA |
|
XHP50 |
1.2 |
50 |
49.0 |
1.93 |
81.5 |
3.21 |
244 |
9.6 |
2.00 |
4.41 |
M10 |
0.190 |
AS |
|
XHP60 |
1.2 |
60 |
62.0 |
2.44 |
138.5 |
5.45 |
267 |
10.5 |
3.80 |
8.38 |
M16 |
0.910 |
ABS |
|
XHP60-(2) |
1.2 |
60 |
50.0 |
1.97 |
80.5 |
3.17 |
250 |
9.8 |
2.20 |
4.85 |
M10 |
0.250 |
PA |
|
XHP70 |
1.2 |
70 |
70.0 |
2.76 |
134 |
5.28 |
285 |
11.2 |
4.40 |
9.70 |
M16 |
1.000 |
ABS |
|
XHP80 |
1.2 |
80 |
70.0 |
2.76 |
134 |
5.28 |
285 |
11.2 |
4.80 |
10.6 |
M16 |
1.000 |
ABS |
|
XHP80-(2) |
1.2 |
80 |
62.0 |
2.44 |
138.5 |
5.45 |
267 |
10.5 |
4.00 |
8.82 |
M16 |
0.900 |
ABS |
|
XHP80-(3) |
1.2 |
80 |
74.5 |
2.93 |
81 |
3.19 |
243 |
9.6 |
3.00 |
6.62 |
M12 |
0.450 |
PA |
|
XHP90 |
1.2 |
90 |
70.0 |
2.76 |
134 |
5.28 |
285 |
11.2 |
4.80 |
10.6 |
M16 |
0.950 |
ABS |
|
XHP90-(2) |
1.2 |
90 |
74.5 |
2.93 |
81 |
3.19 |
243 |
9.6 |
3.10 |
6.84 |
M12 |
0.400 |
PA |
|
XHP100 |
1.2 |
100 |
70.0 |
2.76 |
134 |
5.28 |
285 |
11.2 |
5.00 |
11.0 |
M16 |
0.850 |
ABS |
|
XHP100-(2) |
1.2 |
100 |
62 |
2.44 |
138.5 |
5.45 |
267 |
10.5 |
4.20 |
9.26 |
M16 |
0.780 |
ABS |
|
XHP120 |
1.2 |
120 |
62 |
2.44 |
138.5 |
5.45 |
267 |
10.5 |
4.30 |
9.5 |
M16 |
0.700 |
ABS |
|
XHP120-(2) |
1.2 |
120 |
79 |
3.11 |
140 |
5.51 |
367 |
14.4 |
7.00 |
15.4 |
M16×1.5 |
1.300 |
ABS |
|
XHP120-(3) |
1.2 |
120 |
70 |
2.76 |
134 |
5.28 |
285 |
11.2 |
5.00 |
11.0 |
M16 |
0.800 |
ABS |
|
XHP140 |
1.2 |
140 |
79 |
3.11 |
140 |
5.51 |
367 |
14.4 |
7.20 |
15.9 |
M16×1.5 |
1.200 |
PP |
|
XHP140-(2) |
1.2 |
140 |
107 |
4.21 |
165 |
6.50 |
348 |
13.7 |
8.80 |
19.4 |
M20 |
2.000 |
PP |
|
XHP150 |
1.2 |
150 |
79 |
3.11 |
140 |
5.51 |
367 |
14.4 |
8.41 |
18.5 |
M20 |
1.760 |
PP |
|
XHP150-(2) |
1.2 |
150 |
107 |
4.21 |
165 |
6.50 |
348 |
13.7 |
8.91 |
19.6 |
M20 |
1.760 |
PP |
|
XHP160 |
1.2 |
160 |
79 |
3.11 |
140 |
5.51 |
367 |
14.4 |
8.71 |
19.2 |
M20 |
1.760 |
PP |
|
XHP160-(2) |
1.2 |
160 |
107 |
4.21 |
165 |
6.5 |
348 |
13.7 |
9.31 |
20.5 |
M20 |
1.760 |
PP |
|
XHP170 |
1.2 |
170 |
107 |
4.21 |
165 |
6.5 |
348 |
13.7 |
9.70 |
21.4 |
M20 |
1.750 |
PP |
|
XHP170-(2) |
1.2 |
170 |
79 |
3.11 |
140 |
5.5 |
367 |
14.4 |
8.12 |
17.9 |
M16×1.5 |
1.020 |
PP |
|
XHP190 |
1.2 |
190 |
79 |
3.11 |
140 |
5.51 |
367 |
14.4 |
10.0 |
22.1 |
M16×1.5 |
1.000 |
PP |
|
XHP190-(2) |
1.2 |
190 |
107 |
4.21 |
165 |
6.5 |
348 |
13.7 |
8.00 |
17.6 |
M20 |
1.700 |
PP |
|
XHP200 |
1.2 |
200 |
71 |
2.80 |
137 |
5.4 |
432 |
17.0 |
8.80 |
19.4 |
M20 |
1.000 |
ABS |
|
XHP200-(2) |
1.2 |
200 |
107 |
4.21 |
165 |
6.50 |
348 |
13.7 |
10.10 |
22.3 |
M20 |
1.700 |
PP |
|
XHP210 |
1.2 |
210 |
107 |
4.21 |
165 |
6.5 |
348 |
13.7 |
10.30 |
22.7 |
M20 |
1.650 |
PP |
|
XHP220 |
1.2 |
220 |
107 |
4.21 |
165 |
6.50 |
348 |
13.7 |
10.50 |
23.1 |
M20 |
1.650 |
PP |
|
XHP230 |
1.2 |
230 |
107 |
4.21 |
165 |
6.5 |
348 |
13.7 |
10.60 |
23.4 |
M20 |
1.600 |
PP |
|
XHP240 |
1.2 |
240 |
107 |
4.21 |
165 |
6.5 |
348 |
13.7 |
10.70 |
23.6 |
M20 |
1.600 |
PP |
|
XHP250 |
1.2 |
250 |
107 |
4.21 |
165 |
6.5 |
348 |
13.7 |
10.90 |
24.0 |
M20 |
1.600 |
PP |
|
XHP300 |
1.2 |
300 |
164 |
6.46 |
167 |
6.57 |
345 |
13.6 |
13.80 |
30.4 |
M20 |
2.500 |
PP
|
