SEBL Нікель-кадмієві акумулятори EverExceed
Герметизовані NiCd батареї серії SEBL Pocket plate 10-1225Aг
Ця серія акумуляторних батарей спеціально розроблена для експлуатації в різних умовах навколишнього середовища. Зберігши переваги традиційних батарей, виробник забезпечив ще одну дуже важливу особливість: наднизьку вартість обслуговування.
Застосування NiCd батарей SEBL:
- електроенергетика;
- телекомунікації;
- залізниця;
- металургія;
- гірничодобувна промисловість;
- освітлення;
- джерела безперебійного\резервного живлення;
- дизельні двигуни та електродвигуни в якості стартового живлення;
- транспортні засоби в якості прямого джерела живлення.
Низькі експлуатаційні витрати
Завдяки технології клапанно-рекомбінаційного типу, витрата води в акумуляторній батареї низька, а електроліт тривалий час зберігає свою щільність: період доливання води – раз на 3-5 років.
Висока надійність

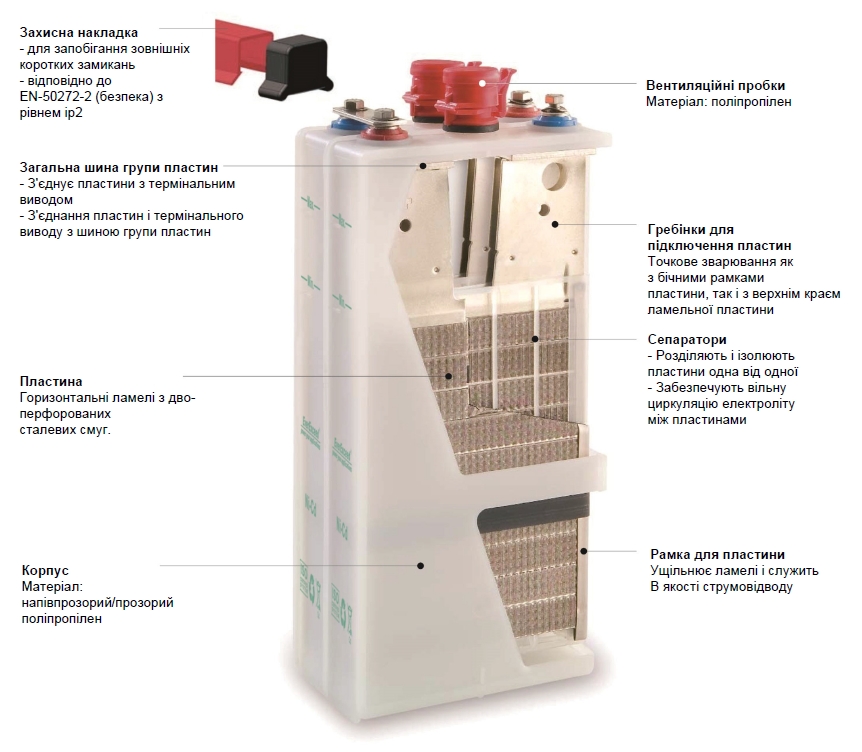

Позитивні і негативні пластини ламельного типу мають високу механічну міцність. Корпус виготовлений зі спеціального ударостійкого і стійкого до зносу напівпрозорого пластику. Завдяки застосуванню новітніх технологій та інтелектуального обладнання, корпус і кришка батареї з'єднані герметично, забезпечуючи надійність конструкції батареї.
Батарея стійка до перезарядження, надмірного розряду і короткого замикання.
Може бути встановлена на вже існуючих електроенергетичних системах клієнтів.
Висока продуктивність

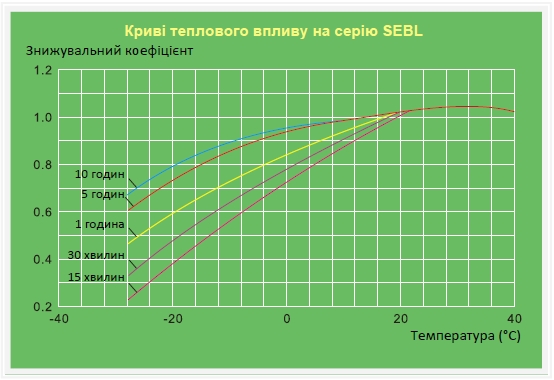

Застосування інноваційних технологій і оптимізована конструкція батареї забезпечує високу продуктивність і можливість експлуатації в діапазоні температур від -50°С до 70°C (від 58 °F до 158 °F).

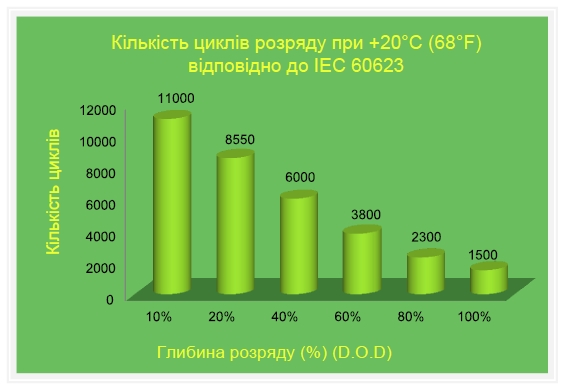

Термін служби - понад 20 років при дотриманні рекомендованих методів технічного обслуговування та експлуатації.
Особливості
Пламезахисна клапанно-регульована система внутрішнього тиску.
При виході внутрішнього тиску за межі безпечного значення, водень і кисень, що не прорекомбінували між собою на негативній пластині, випускаються через клапан вентиляційної пробки і нормальний робочий тиск повертається до 0,2 бар; при падінні тиску нижче рівня скидання, клапан знову закривається, запобігаючи потраплянню повітря і карбонатизації електроліту.
Висока ефективність підтримуючого заряду
Покращений склад пластин, застосування якісних активних матеріалів підвищує ефективність заряду, дозволяє зменшити напругу підтримуючого заряду акумулятора, навіть при малій напрузі буферного заряду ємність батареї буде відновлена.
Після буферного заряду протягом 16 годин при 1,41± 0,01 В/елемент, батарея може бути розряджена на 80% від номінальної ємності.

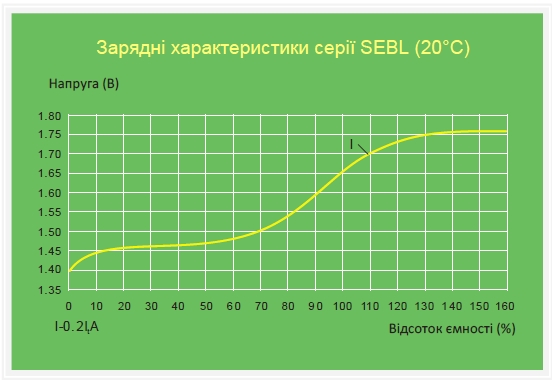

Заряд батареї
Рекомендується використовувати метод заряду для нікель-кадмієвих акумуляторів з постійною напругою, з обмеженням струму для С/5 або С/10. Необхідно постійно перевіряти напругу заряду. Для оптимізації продуктивності батареї потрібно забезпечити підтримку напруги в наступних межах:
Акумулятори можна заряджати в:
- режимі заряду акумуляторної батареї при постійній напрузі з підключеним навантаженням або
- режимі постійного струму або режимі зменшення струму при відключеному навантаженні.
Велика швидкість заряду або перезаряд не завдають шкоди батареї.
Мінімальний підтримуючий струм заряду: 2 мА на Аг.
- Режим заряду акумуляторної батареї при постійній напрузі:
Для безперервної паралельної роботи:
- Буферна напруга:
1,40 - 1,45 В/елемент для SEBL, SEBM и SEBH - Напруга прискореного заряду:
SEBL: 1,60-1,70 В/елемент
SEBM: 1,60-1,65 В/елемент
SEBH: 1,60-1,65 В/елемент
Більш висока напруга зменшить тривалість заряду і підвищить ефективність підзаряду, при цьому може збільшитися витрата води.
Одноступінчатий заряд (без прискореного заряду):
SEBL: 1,47-1,50 В/елемент
SEBM: 1,46 - 1,49 В/елемент
SEBH: 1,45 - 1,48 В/елемент
Для стартерних режимів:
- Рекомендована напруга заряду: 1,50 - 1,55 В/елемент.
- Режим постійного струму:
- Звичайний заряд: 0,2 C5 A протягом 8 годин.
- Рекомендується для швидкого заряду: 0,4 C5 A протягом 2,5 годин з подальшим зарядом 0,2 C5 A протягом 2,5 годин.

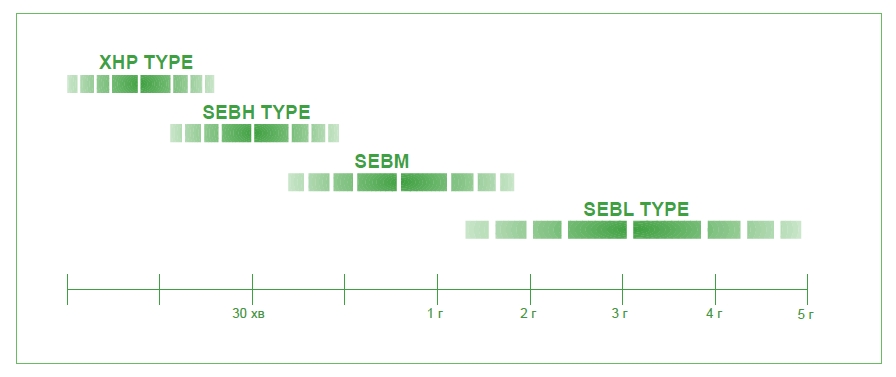

Вибір типу акумулятора
Відповідно до необхідного часу резервування (для конкретного призначення):
Початковий заряд
Весь заряд бажано проводити постійним струмом. Час заряду обернено пропорційний силі струму, що встановлюється зарядним пристроєм.
Рекомендовані норми для первинного заряду:
- 0,2 C5 A протягом 10 годин
- 0,1 C5 A протягом 20 годин
 |
 |
 |
 |
 |
 |
Методи розрахунку
Інформація, необхідна для розрахунку ємності батареї
Для точного розрахунку ємності батареї потрібна наступна інформація:
- Номінальна напруга в системі
- Максимальна напруга (для заряду)
- Розташування батареї та доступний простір
- Напруга буферного заряду
- Необхідний струм навантаження
- Мінімальна напруга
- Фізичні умови
- Необхідний час резервного живлення
- Діапазон температур
Напруга буферного заряду батареї NiCd SEBL
Напруга буферного заряду, яка є також напругою роботи загального ланцюга, для підтримки батареї в необхідному стані, розраховується за формулою:
Необхідна кількість елементів = Напруга ланцюга / Напруга буферного заряду елемента
Мінімальна напруга елемента = Мінімальна напруга постійного струму / Кількість елементів
Як правило, напруга буферного заряду становить 1,40-1,48 В на елемент, але точне значення повинно бути визначено з урахуванням всіх умов.
Наприклад,
Нікель-кадмієва батарея EverExceed необхідна для підтримки навантаження інвертора 50 кВА при коефіцієнті потужності 0,8 протягом 30 хвилин резервного живлення при температурі 20-25°С. Вхідна напруга постійного струму до інвертора працює в межах 265 В при буферному підзаряді до мінімуму в 202 вольти в кінці часу резервування. ККД інвертора - 85%.
- Кількість елементів (при рекомендованому буферному заряді 1,44 В/ел) = 265/1,44 ≈ 184 елементи
- Мінімальна напруга на елемент = 202/184 ≈ 1,10 вольт на елемент
- Максимальний струм батареї = 232,5 А
= (Навантаження інвертора в КВА x Коефіцієнт потужності) / (Мін. напруга елемента x Кількість елементів x ККД інвертора)
= (50KВA x 0.80) / (1.10 x 184 x 0.85) = 232.5 Ампер
Ми виберемо батарею з ємністю, що дорівнює або трохи перевищує 232,5 А.
Для задоволення вимоги часу резервного живлення протягом 30 хвилин, ми виберемо необхідні батареї з серії SEBL. Згідно з нашим каталогом, тип елемента - SEBL300.
Акумулятор повинен складатися з 184 нікель-кадмієвих елементів EverExceed типу SEBL300.
| Напруга системи | Кількість елементів | Діапазон кількості елементів |
|---|---|---|
| 24 | 20 | 18～21 |
| 36 | 30 | 27～31 |
| 48 | 40 | 36～41 |
| 110 | 92 | 88～93 |
| 220 | 184 | 180～186 |
Кількість елементів акумулятора визначається діленням номінальної напруги всієї системи на номінальну напругу елемента (1,2 В).
|
Модель |
Номін. напруга (В) |
Ємність |
Габаритні розміри (мм/дюйм) |
Вага (кг/фунт) |
Тип виводів |
Матеріал корпусу |
||||||||
|
Довжина |
Ширина |
Висота |
Без електроліту |
З електролітом |
||||||||||
|
SEBL10 |
1.2 |
10 |
39 |
1.54 |
85 |
3.35 |
139 |
5.47 |
0.62 |
1.36 |
0.82 |
1.81 |
M6 |
MBS/PP |
|
SEBL11 |
1.2 |
11 |
29 |
1.14 |
81 |
3.19 |
223 |
8.78 |
0.72 |
1.59 |
0.92 |
2.03 |
M6 |
MBS/PP |
|
SEBL20 |
1.2 |
20 |
34 |
1.34 |
115 |
4.53 |
222 |
8.74 |
1.00 |
2.04 |
1.23 |
2.71 |
M6 |
MBS/PP |
|
SEBL25 |
1.2 |
25 |
32 |
1.26 |
113 |
4.45 |
223 |
8.78 |
1.15 |
2.54 |
1.30 |
2.87 |
M6 |
MBS/PP |
|
SEBL30 |
1.2 |
30 |
70 |
2.76 |
136 |
5.35 |
240 |
9.45 |
1.72 |
3.79 |
2.85 |
6.28 |
M10 X1 |
MBS/PP |
|
SEBL40 |
1.2 |
40 |
70 |
2.76 |
136 |
5.35 |
240 |
9.45 |
2.17 |
4.78 |
3.07 |
6.77 |
M10 X1 |
MBS/PP |
|
SEBL50 |
1.2 |
50 |
70 |
2.76 |
136 |
5.35 |
247 |
9.72 |
2.58 |
5.68 |
3.12 |
6.88 |
M10 X1 |
MBS/PP |
|
SEBL60 |
1.2 |
60 |
71 |
2.80 |
135 |
5.31 |
286 |
11.3 |
3.25 |
7.17 |
4.25 |
9.37 |
M16 |
MBS/PP |
|
SEBL70 |
1.2 |
70 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
3.85 |
8.48 |
5.55 |
12.2 |
M10 X1 |
MBS/PP |
|
SEBL80 |
1.2 |
80 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
4.02 |
8.86 |
5.82 |
12.8 |
M10 X1 |
MBS/PP |
|
SEBL90 |
1.2 |
90 |
80 |
3.15 |
141 |
5.55 |
365 |
14.4 |
4.20 |
9.26 |
6.00 |
13.2 |
M10 X1 |
MBS/PP |
|
SEBL95 |
1.2 |
95 |
80 |
3.15 |
141 |
5.55 |
365 |
14.4 |
4.30 |
9.48 |
6.10 |
13.5 |
M10 X1 |
MBS/PP |
|
SEBL100 |
1.2 |
100 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
4.55 |
10.0 |
6.25 |
13.8 |
M10 X1 |
MBS/PP |
|
SEBL120 |
1.2 |
120 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
5.04 |
11.1 |
6.44 |
14.2 |
M10 X1 |
MBS/PP |
|
SEBL130 |
1.2 |
130 |
80 |
3.15 |
141 |
5.55 |
365 |
14.4 |
5.30 |
11.7 |
6.50 |
14.3 |
M10 X1 |
MBS/PP |
|
SEBL135 |
1.2 |
135 |
165 |
6.49 |
107 |
4.21 |
350 |
13.8 |
6.00 |
13.2 |
8.5 |
18.7 |
M20 |
MBS/PP |
|
SEBL150 |
1.2 |
150 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
6.83 |
15.1 |
9.03 |
19.9 |
M20 |
MBS/PP |
|
SEBL160 |
1.2 |
160 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
7.00 |
15.4 |
9.20 |
20.3 |
M20 |
MBS/PP |
|
SEBL170 |
1.2 |
170 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
7.60 |
16.8 |
9.80 |
21.6 |
M20 |
MBS/PP |
|
SEBL180 |
1.2 |
180 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
7.65 |
16.9 |
9.85 |
21.7 |
M20 |
MBS/PP |
|
SEBL200 |
1.2 |
200 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
8.05 |
17.7 |
10.1 |
22.3 |
M20 |
MBS/PP |
|
SEBL230 |
1.2 |
230 |
138 |
5.43 |
276 |
10.9 |
425 |
16.7 |
12.2 |
26.9 |
18.3 |
40.3 |
M20 |
MBS/PP |
|
SEBL240 |
1.2 |
240 |
138 |
5.43 |
276 |
10.9 |
425 |
16.7 |
12.4 |
27.3 |
18.4 |
40.6 |
M20 |
MBS/PP |
|
SEBL250 |
1.2 |
250 |
138 |
5.43 |
276 |
10.9 |
425 |
16.7 |
13 |
28.7 |
18.5 |
40.8 |
M20 |
MBS/PP |
| Каталоги та технічні специфікації |
| → Серія Low Maintenance SEBL.pdf (2.52 MiB) |
| Сертифікати та заключення |
| → Cертифікат УкрСЕПРО.jpg (421.62 KiB) |
| → EE Dealer Authorization Ukraine.jpg (729.22 KiB) |
| → Сертифікат EverExceed NiCd - NiFe.pdf (422.91 KiB) |
| → Звіт про випробування SEBL(TUV) IEC 60623.pdf (667.9 KiB) |
