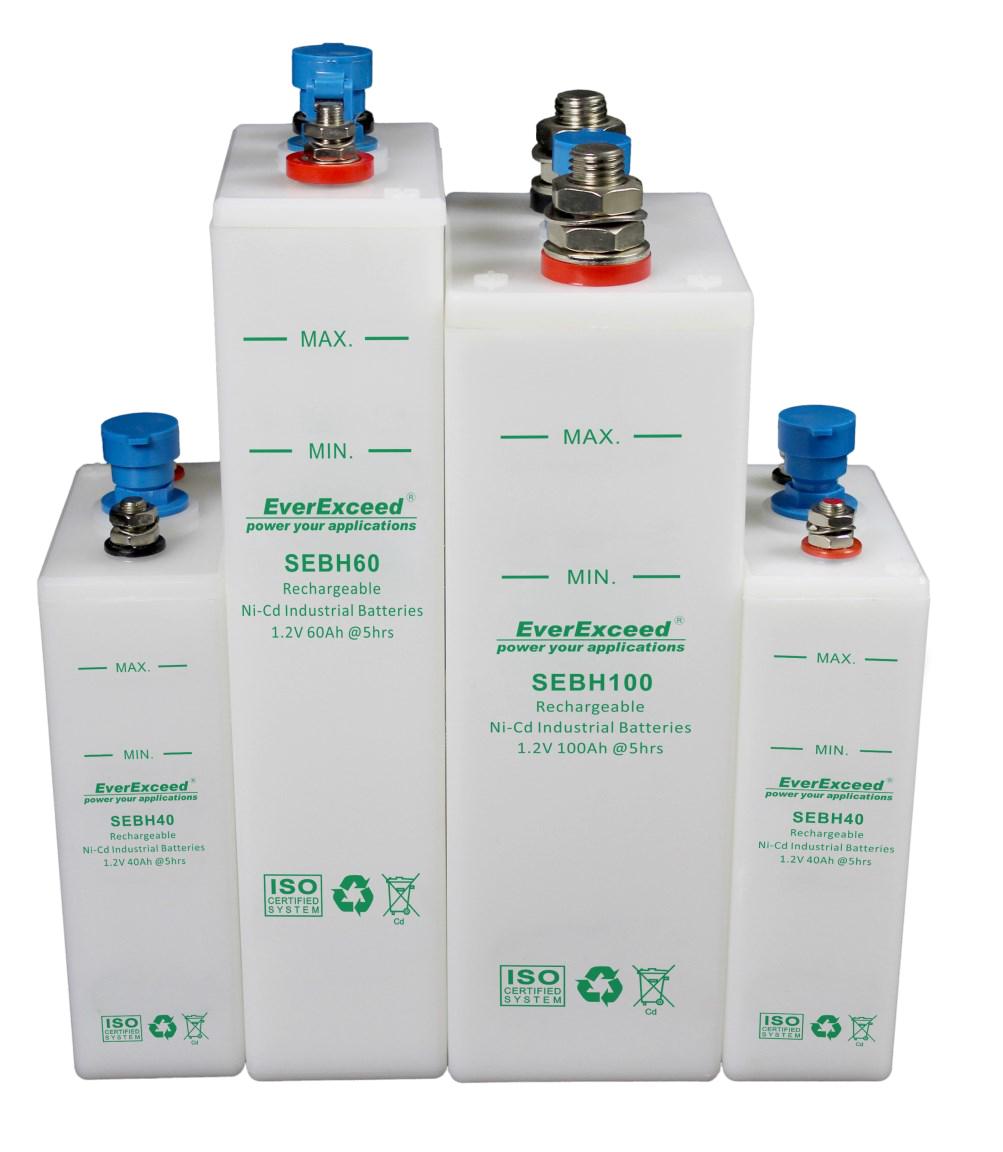

SEBH Нікель-кадмієві акумулятори EverExceed

Блокова NiCd батарея - для підвищеної надійності

Нікель-кадмієві пластини, виготовлені за новітніми технологіями, абсолютно надійні, не мають ризику теплового розгону або раптового виходу з ладу.

Робочий діапазон температур
від -40°C до +60°C (Від -40°F до +140°F)

Можуть витримувати пікові значення
від -50°C до +70°C (від -58°F до +158°F) протягом коротких проміжків часу.

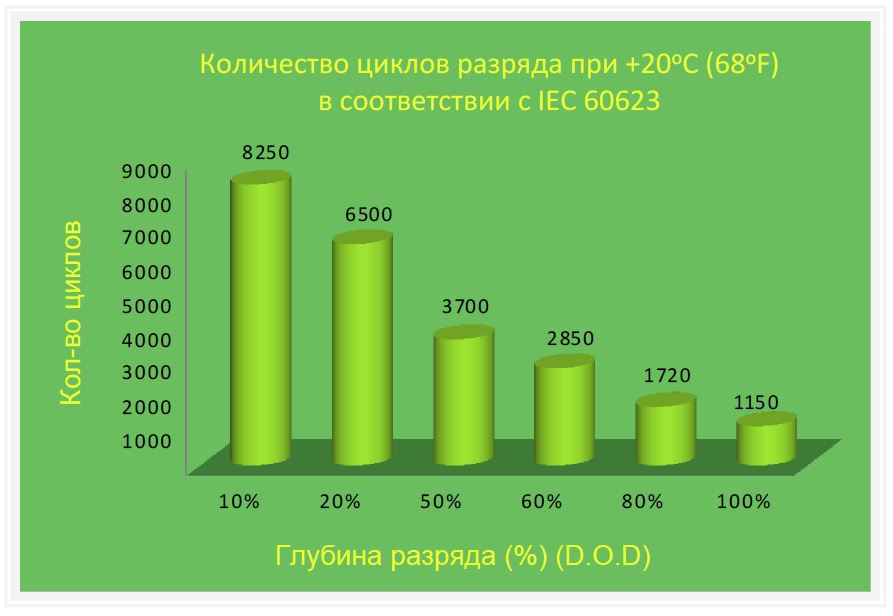

Безпроблемна тривала робота в циклічному режимі

Унікальні електрохімічні властивості нікель-кадмієвих акумуляторних батарей EverExceed дозволяють їм витримувати будь-яку глибину розряду, причому на регулярній основі.

Акумуляторна батарея дуже швидко і економно перезаряджається після глибокого розряду - з використанням стандартного одно- або двоступеневого зарядного пристрою.

Впевненість в низькій загальній вартості

Блокові Ni-Cd батареї є найбільш економічно ефективним рішенням для забезпечення необхідних вимог до резервного живлення.

• Відсутність простоїв
• Мінімальне обслуговування
• Більше 20 років роботи
• Простота установки
• Немає витрат на регулярну заміну АКБ

Простота зберігання і установки нікель-кадміевиех батарей

Нікель-кадмієві акумуляторні батареї швидко і легко встановлюються і можуть зберігатися в розрядженому стані протягом багатьох років при правильних умовах.

При установці акумуляторних батарей просте болтове з'єднання дозволяє швидко ввести їх в експлуатацію.

Гарантована надійність

Ni-Cd батареї однаково надійні як в сприятливому, контрольованому середовищі міста, так і в суворих, непередбачуваних умовах, в найвіддаленіших і незаселених районах планети.

Конструкція блокових нікель-кадмієвих батарей забезпечує високу стійкість до жорстких електричних і механічних умов, до транспортування по пересіченій місцевості, виключаючи ризик подальшого виходу з ладу.

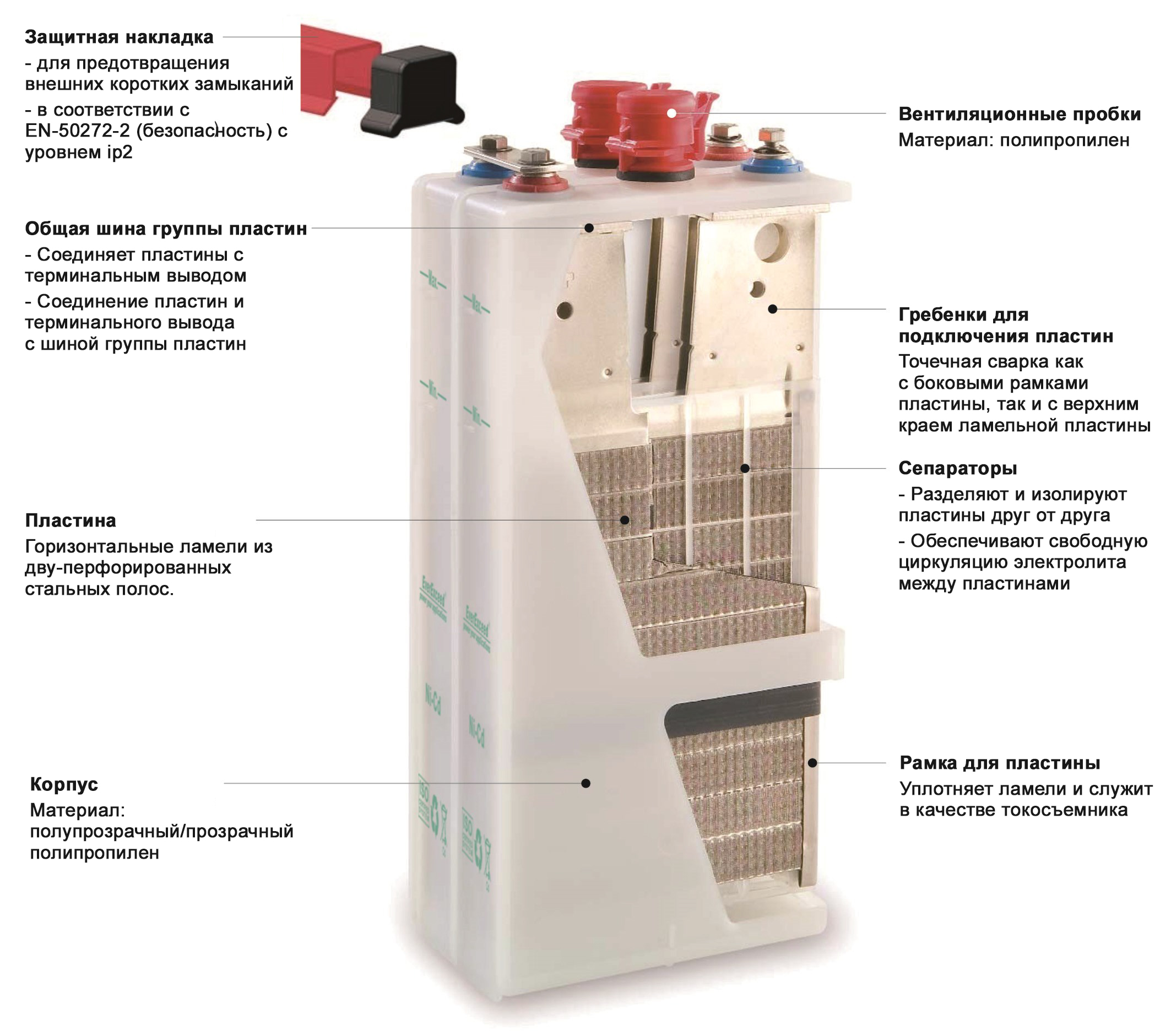

Серія АКБ SEBH - оптимізована для підвищення продуктивності:

Розчин електроліту гідроксиду калію і невелика кількість гідроксиду літію діє тільки як переносник іонів, забезпечуючи максимальну продуктивність, не викликаючи деградацію основного матеріалу.

Достатній резерв і хороша циркуляція електроліту досягаються завдяки великому простору між пластинами.

Литі пластикові решітки поділяють як окремі пластини, так і ізолюють краї пластини.

Для надзвичайно низьких температур доступний спеціальний електроліт високої щільності.

Батареї оснащені спеціальними відкидними пламеутримуючими клапанами і не виділяють корозійних парів. Жорсткий поліпропіленовий корпус забезпечує цілісність конструкції акумуляторів протягом усього терміну служби.

Стандарти:

• ISO 9001 и TUV
• Елементи батарей були розроблені відповідно до вимог безпеки EN-50272-2 і використовувані компоненти (такі як ізольовані кабельні з'єднувачі і захисні межелементние кришки) призначені для забезпечення високого захисту від ураження електричним струмом (рівень IP2x).
• Повний сервіс по утилізації для захисту навколишнього середовища

Застосування

Нікель-кадмієві акумулятори серії SEBH призначені для промислового обладнання, що вимагає абсолютну надійність.

Нікель-кадмієві пластини, виготовлені за новітніми технологіями, абсолютно надійні, не мають ризику раптового виходу з ладу.

Серія одноосередкових батарей EverExceed повністю відповідають вимогам стандарту IEC 60623 і навіть перевершує їх.

Батареї серії SEBH підходять для додатків з високим струмом розряду (30 хвилин і нижче), такі як розподільні вузли, запуск дизельного двигуна, ДБЖ і т.д.

Інноваційні характеристики

• Висока стійкість до несприятливих електричним умов, таким як перезарядка і перебування в розрядженому стані
• Висока стійкість до роботи в важких умовах і механічних впливів завдяки міцній конструкції і надійності компонентів
• Безвідмовна технологія, що забезпечує тривалий термін служби в циклічному режимі
• Відсутність ризику раптового виходу з ладу через порушення внутрішніх хімічних процесів або через конструкції елементів
• Широкий діапазон робочих температур: від -40°C до 60°C
• Напівпрозорий корпус для контролю рівня електроліту
• Сепаратор виготовлений з поліпропіленового волокна.
• Доступні різні розміри елементів
• Термін служби більше 20 років в стаціонарних додатках
• Відповідає стандарту IEC60623
• Великий запас електроліту для тривалих інтервалів між циклами технічного обслуговування

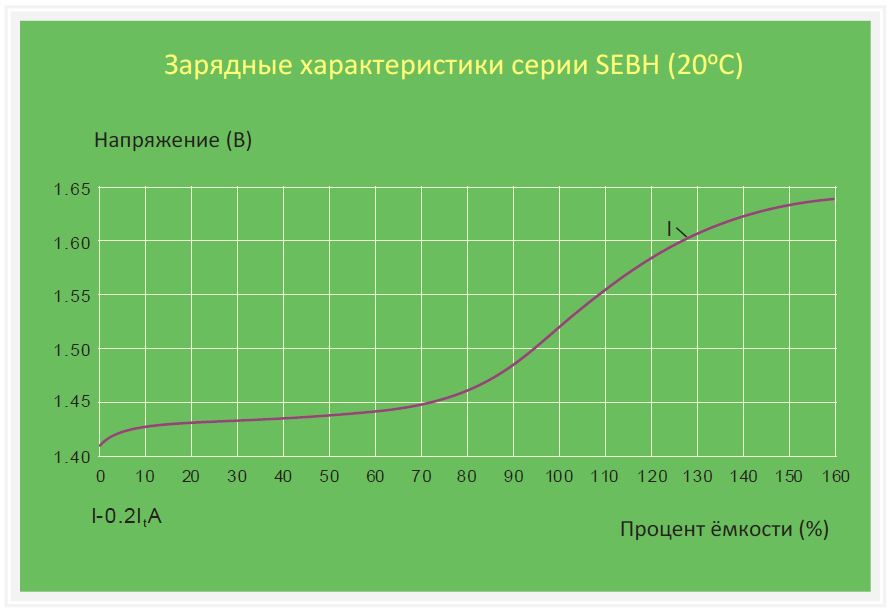

Заряд батареї

Рекомендується використовувати метод заряду для нікель-кадмієвих акумуляторів з постійною напругою, з обмеженням струму для С/5 або С/10. Необхідно постійно перевіряти напругу заряду. Для оптимізації продуктивності батареї потрібно забезпечити підтримку напруги в наступних межах:

Акумулятори можна заряджати в:

• режимі заряду акумуляторної батареї при постійній напрузі з підключеним навантаженням

або

• режимі постійного струму або режимі струму що знижується при відключеному навантаженні.

Велика швидкість заряду або перезаряд не завдають шкоди батареї.

Мінімальний струм підтримуючого заряду: 2 мА на Аг.

• Режим заряду акумуляторної батареї при постійній напрузі:

Для безперервної паралельної роботи:

• Буферна напруга:
  1,40 - 1,45 В/елемент для SEBL, SEBM і SEBH
• Напруга прискореного заряду:
  SEBL: 1,60-1,70 В/елемент
  SEBM: 1,60-1,65 В/елемент
  SEBH: 1,60-1,65 В/елемент

Більш висока напруга зменшить тривалість заряду і підвищить ефективність підзарядки, при цьому може збільшитися витрата води.

Одноступінчатий заряд (без прискореного заряду):
SEBL: 1,47-1,50 В/елемент
SEBM: 1,46 - 1,49 В/елемент
SEBH: 1,45 - 1,48 В/елемент

Для стартерних режимів:

Рекомендоване напруга заряду: 1,50 - 1,55 В / елемент.

Режим постійного струму:

• Звичайний заряд: 0,2 C5 A протягом 8 годин
• Рекомендується для швидкого заряду: 0,4 C5 A для 2,5 годин з подальшим зарядом 0,2 C5 A протягом 2,5 годин

Вибір типу акумулятора

У відповідно до необхідного часом резервування (для конкретного призначення):

Початковий заряд

Весь заряд бажано проводити постійним струмом. Час заряду обернено пропорційно силі струму, що встановлюється зарядним пристроєм.

• 0,2 C5 A протягом 10 годин
• 0,1 C5 A протягом 20 годин

Методи розрахунку

Інформація, необхідна для розрахунку ємності батареї

Для точного розрахунку ємності батареї потрібна наступна інформація:

• Номінальна напруга в системі
• Максимальна напруга (для заряду)
• Розташування батареї і доступний обсяг місця,
• Напруга буферного заряду
• Необхідний струм навантаження
• Мінімальна напруга
• Фізичні умови
• Необхідний час резервного живлення
• Діапазон температур

Напруга буферного заряду батареї NiCd SEBH

Напруга буферного заряду, що є також напругою роботи загального ланцюга, для підтримки батареї в необхідному стані, розраховується за формулою:

Необхідна кількість елементів = Напруга ланцюга / Напруга буферного заряду елемента

Мінімальна напруга елемента = Мінімальна напруга пост. струму / Кількість елементів

Як правило напруга буферного заряду становить 1,40-1,48 В на елемент, але точне значення має бути визначено з урахуванням усіх умов.

Наприклад,

Нікель-кадмієві батарея EverExceed необхідна для підтримки навантаження інвертора 50 кВА при коефіцієнті потужності 0,8 протягом 30 хв часу резервного живлення при температурі 20-25°С. Вхідна напруга постійного струму до инвертору працює в межах 265 В при буферному підзаряді до мінімуму в 202 вольта в кінці часу резервування. ККД інвертора - 85%.

• Кількість елементів (при рекомендованому буферном заряді 1.44 В/ел) = 265 / 1.44 ≈ 184 елемента
• Мінімальна напруга на елемент = 202/184 ≈ 1.10 вольт на елемент
• Максимальний струм батареї = 232,5 А

= (Навантаження інвертора в КВА x Коефіцієнт потужності) / (мін. Напр. Елемента x Кількість елементів x ККД інвертора)

= (50KВA x 0.80) / (1.10 x 184 x 0.85) = 232.5 Ампер

Ми виберемо батарею з ємністю рівною або трохи вище 232,5 А.

Для задоволення вимог часу резервного живлення протягом 30 хвилин, ми виберемо необхідні батареї з серії SEBH. Згідно нашого каталогу, тип елемента - SEBH300.

Акумулятор повинен складатися зі 184 нікель-кадмієвих елементів EverExceed типу SEBH300.

Кількість елементів акумулятора визначається діленням номінальної напруги всієї системи на номінальну напругу елемента (1,2 В).
