Система моніторингу акумуляторних батарей (Battery Monitoring System)

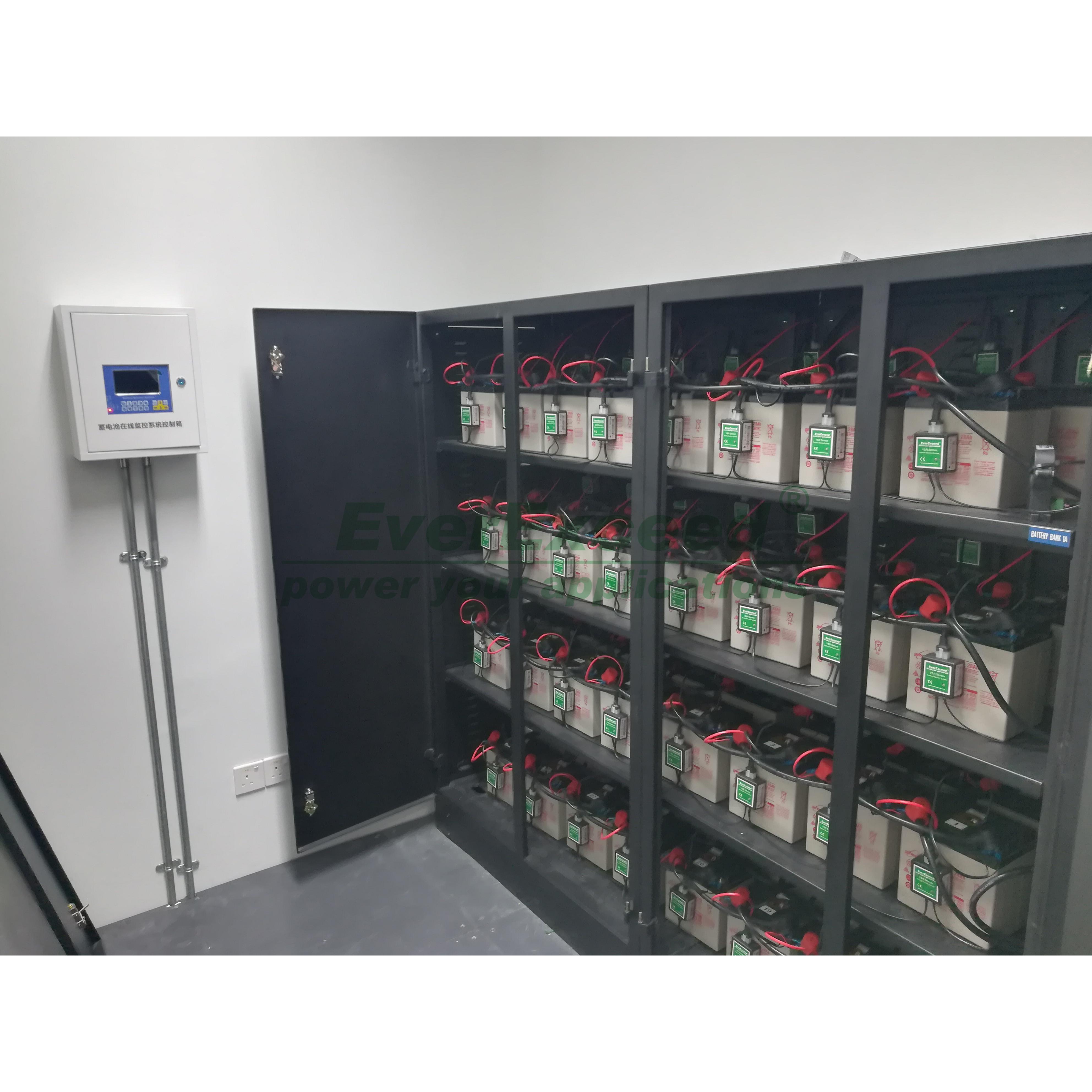

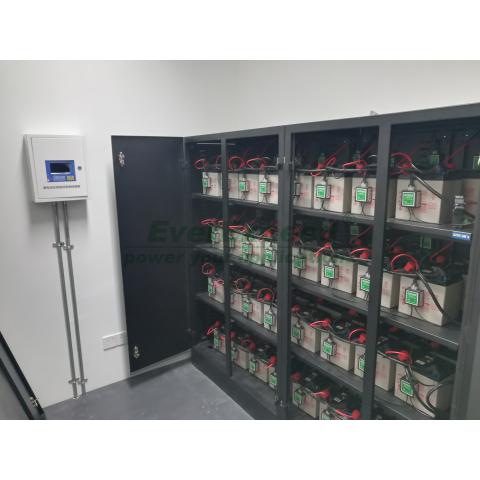

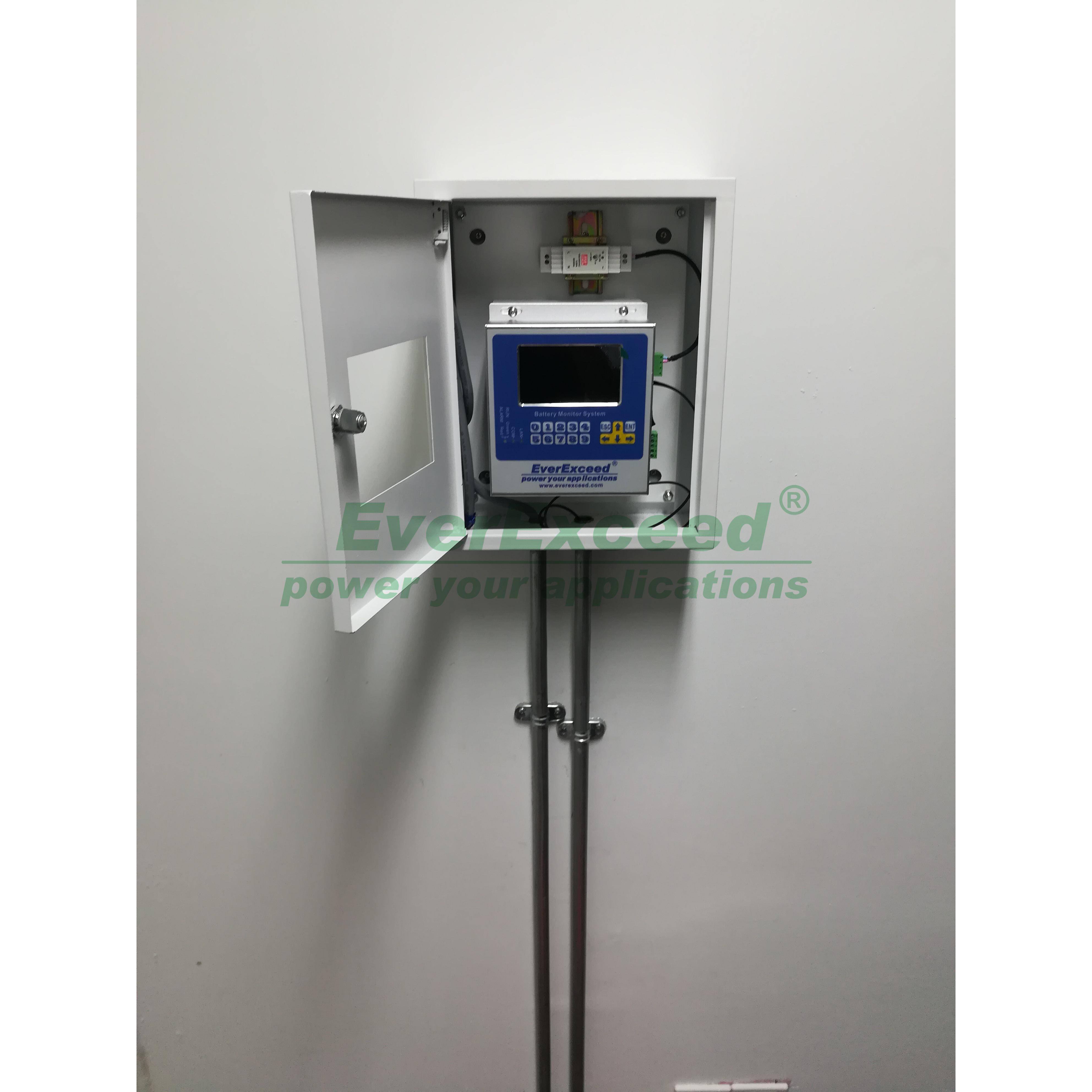

EE-BMS-E1 - це комплексна онлайн-система моніторингу батарей, розроблена британською лабораторією EverExceed для додатків ДБЖ, телекомунікацій, енергетики та сонячних електростанцій. EE-BMS-E1 може контролювати з заданими інтервалами наступні параметри на кожному акумуляторі в ланцюзі: напруга, внутрішній опір, струм і температуру.

EE-BMS-E1 - надійна система моніторингу, ідеально підходить для спостереження за вашою системою в режимі реального часу.

EE-BMS-E1 може виявити потенційні проблеми задовго до виникнення критичної ситуації. Користувачеві потрібно звернути увагу на всі попередження і прийняти необхідні дії для виправлення ситуації. Важливо вимірювати і фіксувати показники як під час установки АКБ, так і через деякий час експлуатації. Зміна показників з плином часу, навіть якщо вони знаходяться в допустимих виробником діапазонах, може стати сигналом до необхідності прийняття певних заходів і допомогти запобігти розвитку негативної ситуації в майбутньому.

Особливості

Модульна конструкція, адаптується до різних програм.
Висока надійність і стабільність, з точним алгоритмом.
Компактний розмір, проста установка на місці.
Запатентований алгоритм для забезпечення точності вимірювань.

Застосування

ДБЖ з батареями великої місткості
Підстанції та електростанції
Телекомунікаційні системи
Сонячні автономні електростанції
Системи безперебійного живлення приватних будинків
Особливо відповідальні додатки

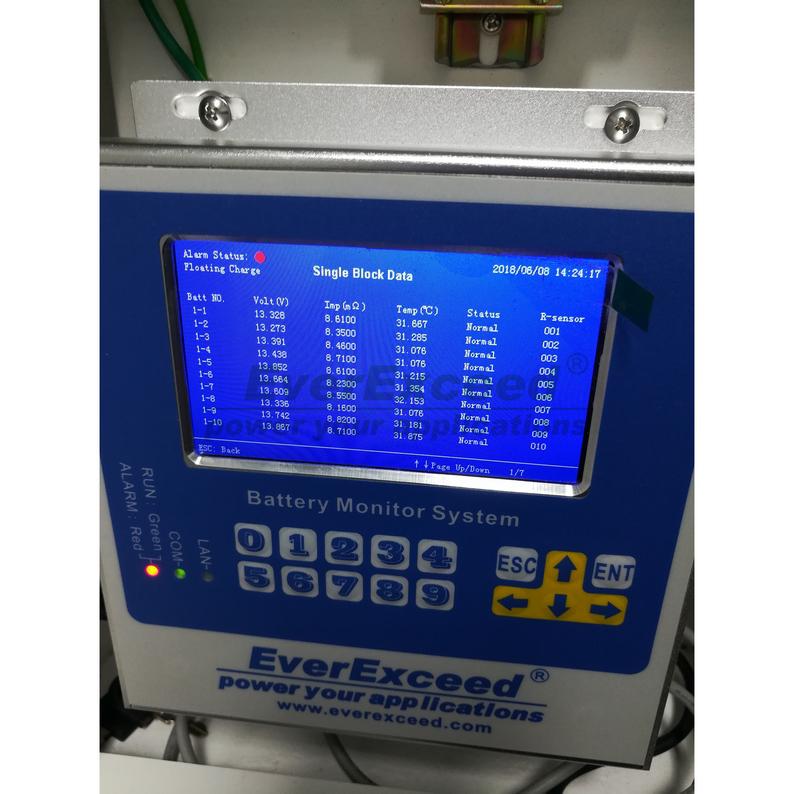

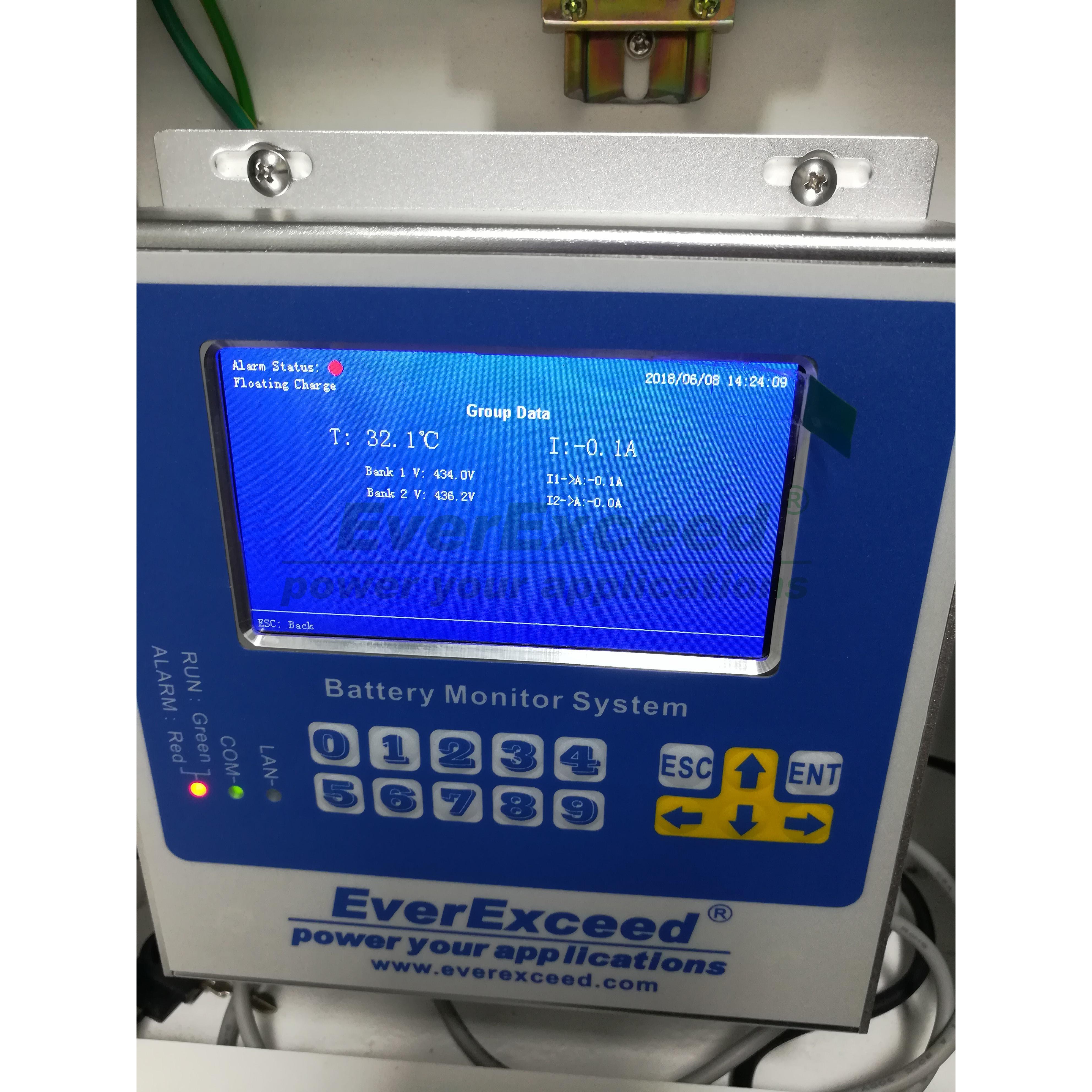

Контрольовані показники

Напруга елементів АКБ
Внутрішній опір елементів
Температура елементів (опційно)
Напруга ланцюга АКБ
Параметри заряду і розряду ланцюга
струм ланцюга
Температура навколишнього середовища

Попередження системи

Напруга заряду ланцюга (високий / низький)
Високий струм розряду
Високий струм заряду
Перерозряд ланцюга
Висока/низька напруга заряду елемента
Вихід внутрішнього опору елемента за допустимі межі
Перерозряд елемента
Коротке замикання всередині елемента
Обрив всередині елемента

Модель системи

EE-BMS-E1 складається з:

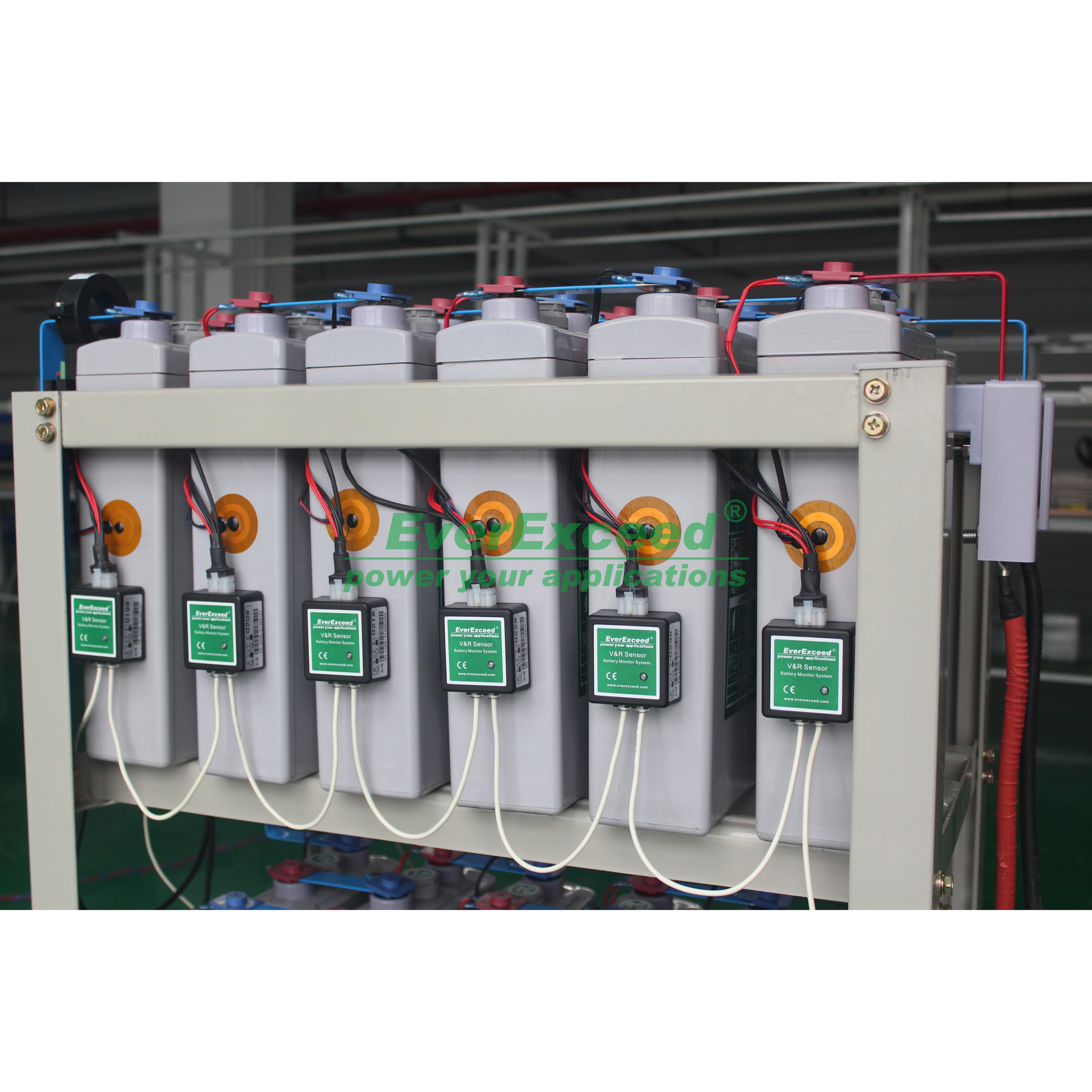

а. датчик напруги, температури, опору VM-2 / VM-12
b. датчик струму IM-1
с. Напруга батареї: 1,5 В ~ 16 В

Параметры модуля EE-BMS-E1
Діапазон вимірювання напруги	1.5 ~ 16В
Діапазон вимірювання внутрішнього опору	0.05 ~ 250мΩ
Точність вимірювання напруги	± 0.2% Вся шкала
Точність вимірювання сили струму	±2%
Точність вимірювання внутрішнього опору	±2%
Точність вимірювання температури	±1 ℃
Ізоляційні характеристики	Вхід / Вихід > 4кВ
Споживана потужність	Кожен модуль < 0.2Вт
Комунікації
Інтерфейси	RS232, LAN
Протокол зв'язку	Modbus, R-bus
