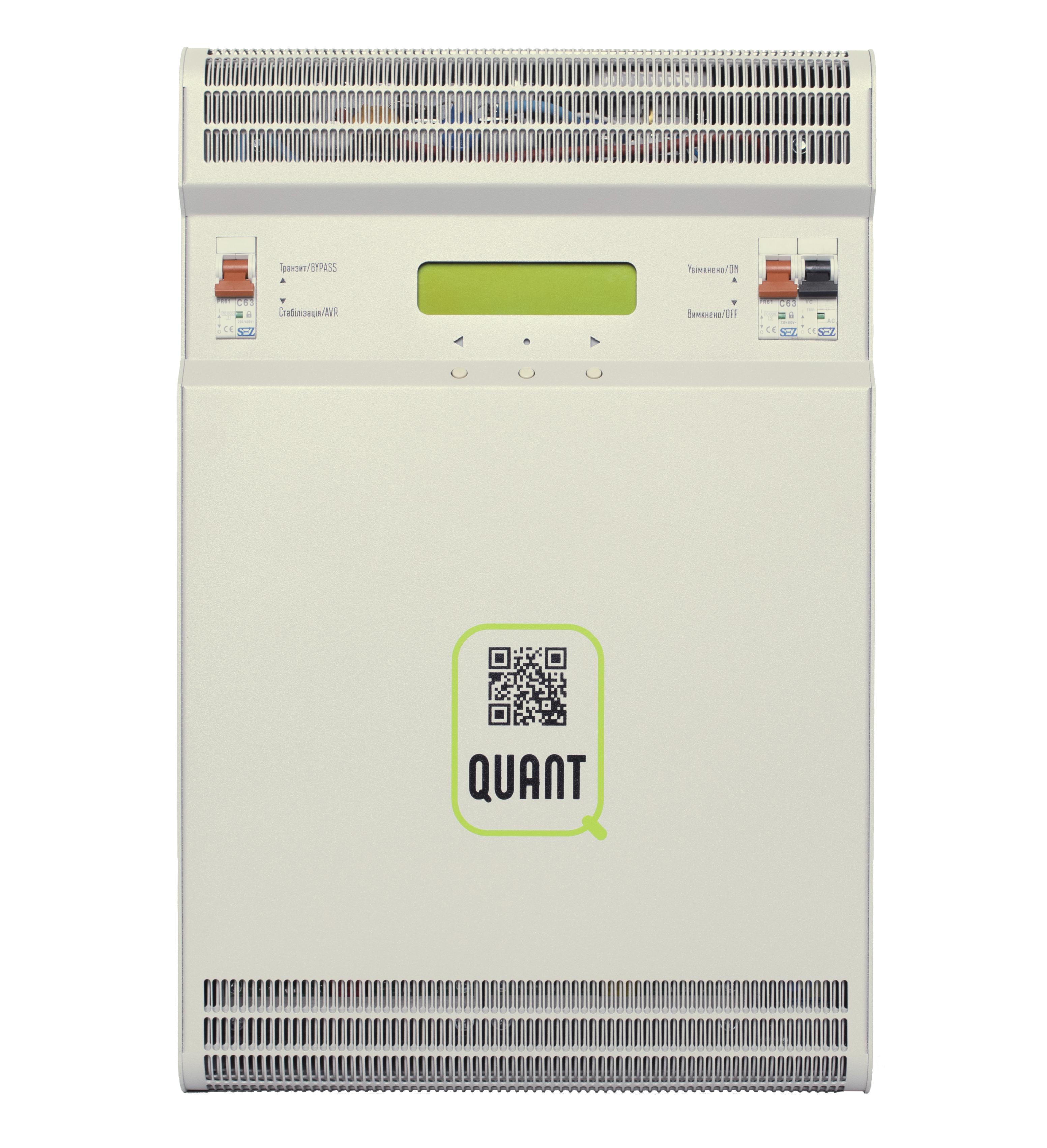

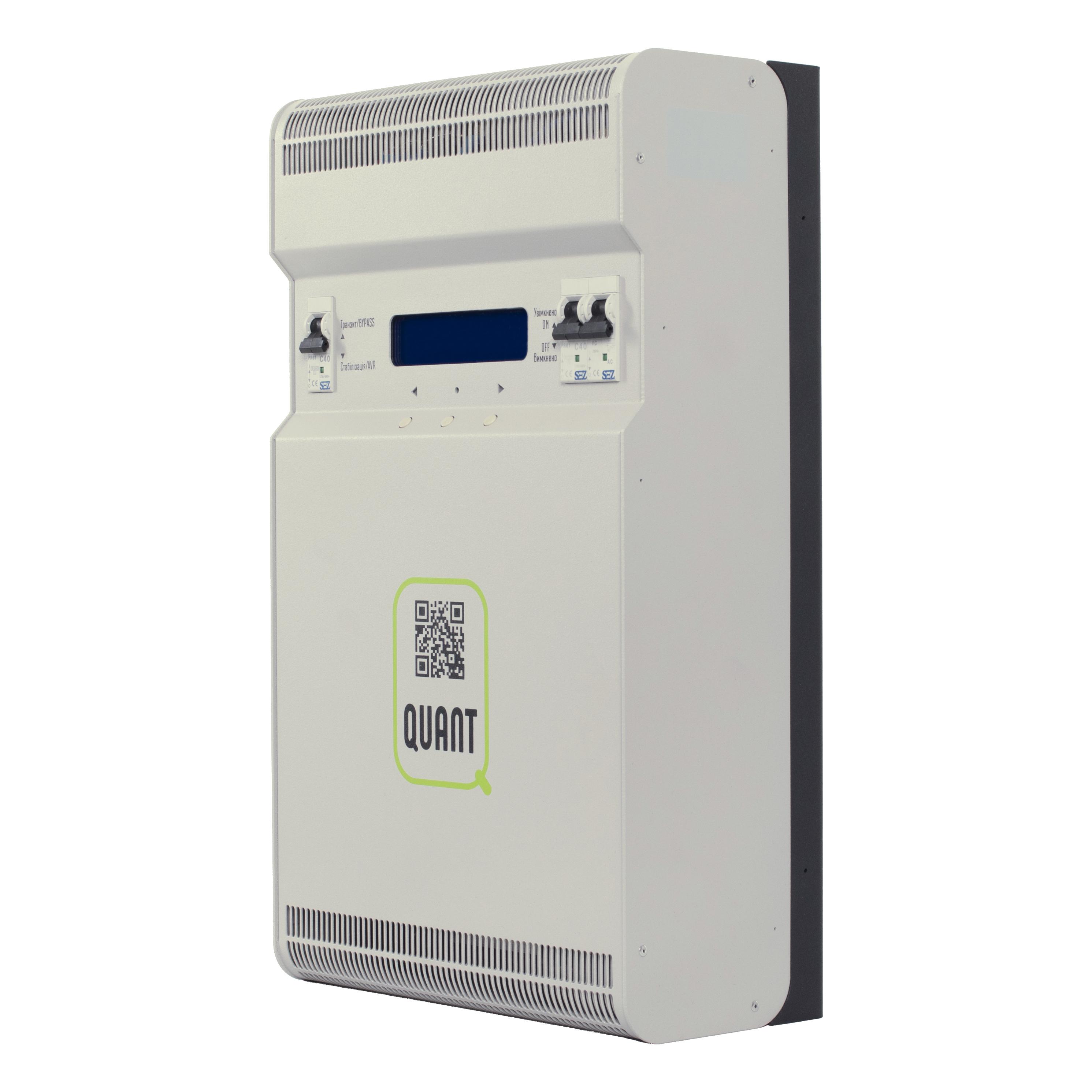

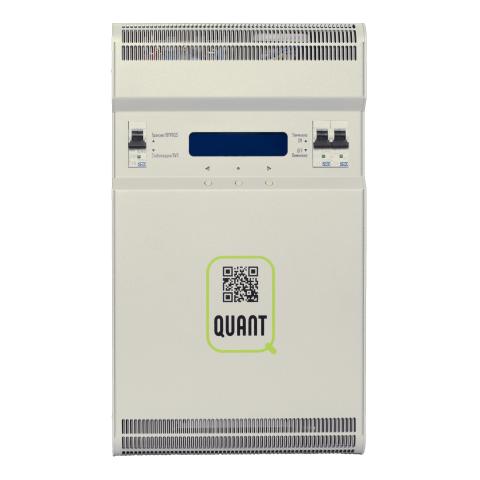

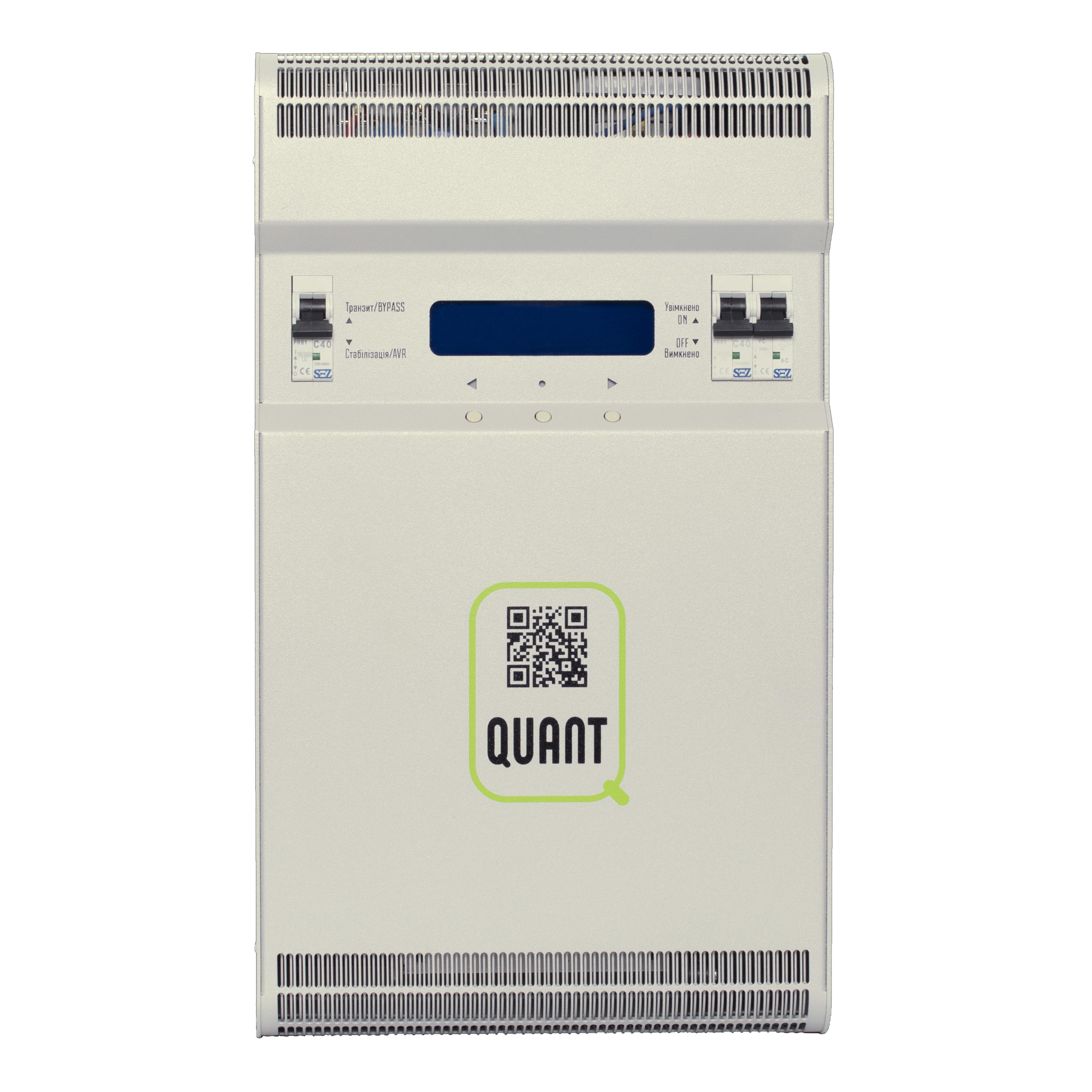

Інверторний стабілізатор КВАНТ (QUANT) 1 фаза

КВАНТ - це інверторні сучасні стабілізатори напруги другого покоління, розроблені за унікальною технологією, які на виході дають абсолютно безпечну для споживачів напругу 220В (230В).

Стабілізатор влаштований таким чином, що завдяки вбудованим фільтрам встигає відреагувати на стрибки напруги в мережі за 10 мікросекунд (десять мільйонів секунди!) і видати номінальну стабілізовану напругу 220В (230В) з мінімальним відхиленням в 0,5%.

Стабілізатор QUANT — це унікальна розробка українських експертів на основі досвіду розробок стабілізаторів інших типів та багаторічного зворотного зв'язку від клієнтів щодо підвищення надійності та якості електроживлення.

Гарантія: 5 років (+ до 5 років додаткової гарантії при безкоштовній реєстрації серійного номера та анкетування про роботу пристрою на сайті).

Переваги ІНВЕРТОРНОГО СТАБІЛІЗАТОРА з подвійним перетворенням QUANT

Безшумний (без трансформатора, інверторного типу)

Широкий діапазон вхідної напруги: від 90 до 350 В. На виході завжди буде 220В (230В) +/- 0,5%

Вбудований фільтр перешкод та плавний пуск (ідеально підходить для високоточного обладнання чутливого до перешкод, наприклад студії звукозапису)

Поглинає імпульси, на виході ЗАВЖДИ чиста синусоїда (за рахунок подвійного перетворення та спеціальних вбудованих фільтрів)

Безступінчастий (постійна плавна стабілізація без стрибків напруги на виході)

Довговічний і надійний, гарантія 5 років (застосовані IGBT транзистори Infinion німецького виробництва п'ятого поколіня, відсутні елементи, що рухаються в конструкції, крім тихохідних вентиляторів)

Компактні габарити та мала вага при великій потужності

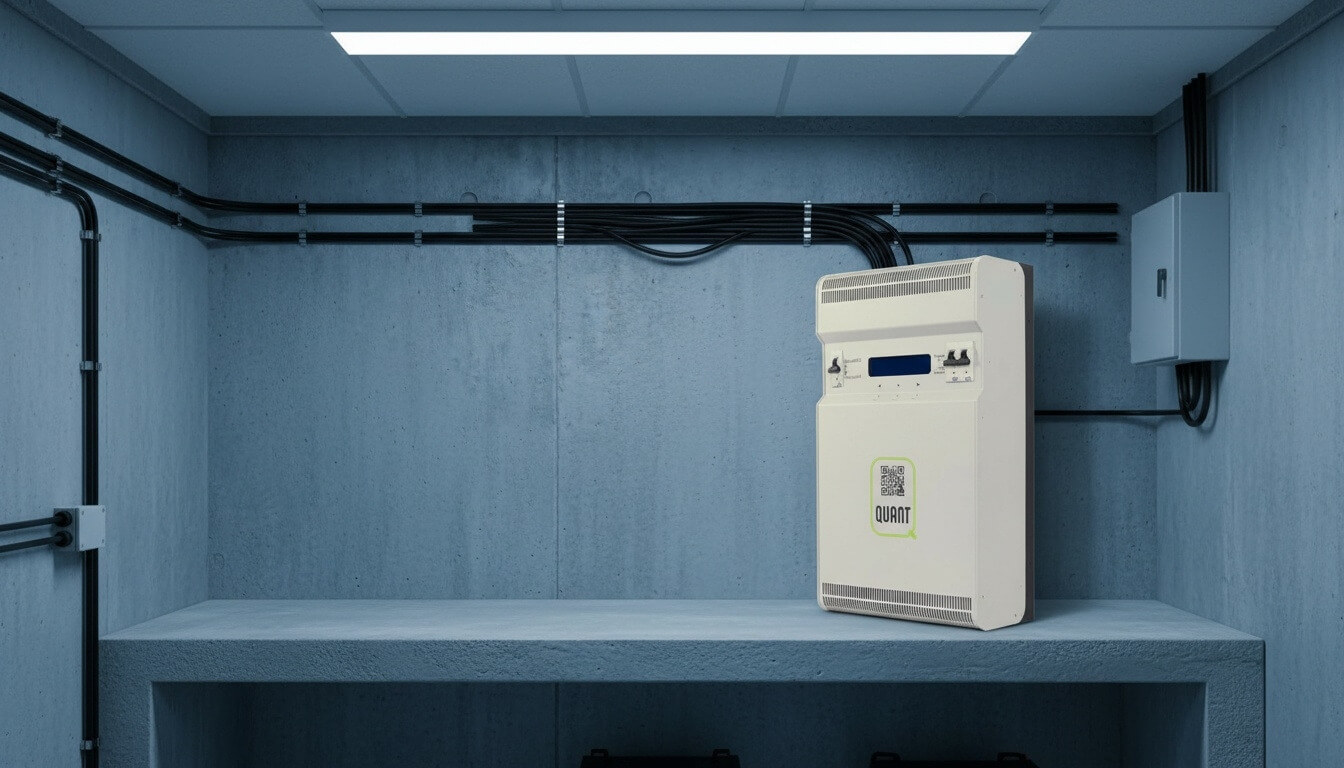

стабілізатор КВАНТ

Застосування стабілізатора КВАНТ:

Квартири;
Будинки, котеджі;
Офіси;
Виробництва;
Сонячні електростанції;
Медичні установи;
Лабораторії із високоточним чутливим обладнанням;
Студія звукозапису.

СТАБІЛІЗАТОР QUANT ІДЕАЛЬНО ПІДХОДИТЬ ДЛЯ РОБОТИ У ТАКИХ УМОВАХ:

напруга на вході сильно занижена або завищена;
по сусідству розташоване виробниче підприємство. У мережі з'являються викиди та різкі стрибки напруги при включенні/відключенні/роботі двигунів, зварювальних апаратів;
Ви маєте виробництво. Стабілізатор вирішує ситуацію із просіданням струму в момент запуску двигуна (обмежує максимальний вихідний струм при навантаженні);
при неправильній формі напруги (як наслідок - нагрівання електродвигунів та гудіння трансформатрів) - вирівнює в чисту синусоїду;
за наявності сонячної станції та продажу енергії в мережу;
при обмеженому місці. Стабілізатор КВАНТ компактний за габаритами за великої потужності;
для компенсації реактивної потужності (наприклад, велика кількість ЛДС із дроселями призводить до перевищення допустимого ліміту споживання реактивної потужності);
при забезпеченні стабілізованої напруги для потужного виробництва (0,5 МВт і більше) рахунок паралельного підключення трифазних кластерів.

Особливості роботи та устрою інверторного стабілізатора КВАНТ

З моменту виникнення різкого стрибка напруги на вході до його проходження через фільтри на вихід проходить до 10 мікросекунд (0.00001 секунди). За ці десятки мікросекунд, стабілізатор встигає відреагувати та зробити напругу на виході вже номінальною 220В (230В)! Завдяки фільтрам відбувається тимчасова затримка. Один з таких фільтрів - силовий реактор, який пропускає через себе робочу потужність по входу і перетворює прямокутну напругу ШІМ на гладку синусоїдальну напругу на виході.

Другий із таких фільтрів — вхідний фільтр відсікає перешкоди з мережі. А після роботи стабілізатора, вихідна напруга фільтрується ще одним вихідним фільтром. Це дозволяє живити підключене навантаження абсолютно чистою напругою без перешкод, у тому числі від роботи самого стабілізатора.

Материнська плата – серце приладу. Вона управляє робочими модулями з урахуванням процесора СМ32 працюючим високої швидкості 72 МГ. Процесор ШІМ виділений в окремий блок та обслуговує тільки фізику: роботу ШІМу, роботу автоматики та інше.

Датчик струму Quant – комбінований, багатоканальний. Він швидко відсікає та обмежує струм при його перевищенні. Це одна з переваг та відмінностей ІНВЕРТОРНОГО стабілізатора. Завдяки цій технології вдалося реалізувати ЕКО режим. Він вбудований за умовчанням на випадок, якщо у когось у будинку чи на виробництві є потужне навантаження, яке, при включенні, могло просаджувати напругу сусідам.

На вхідних клемах стоять варистори, завдяки яким наслідки від удару блискавки поблизу зі стабілізатором зводяться до мінімуму.

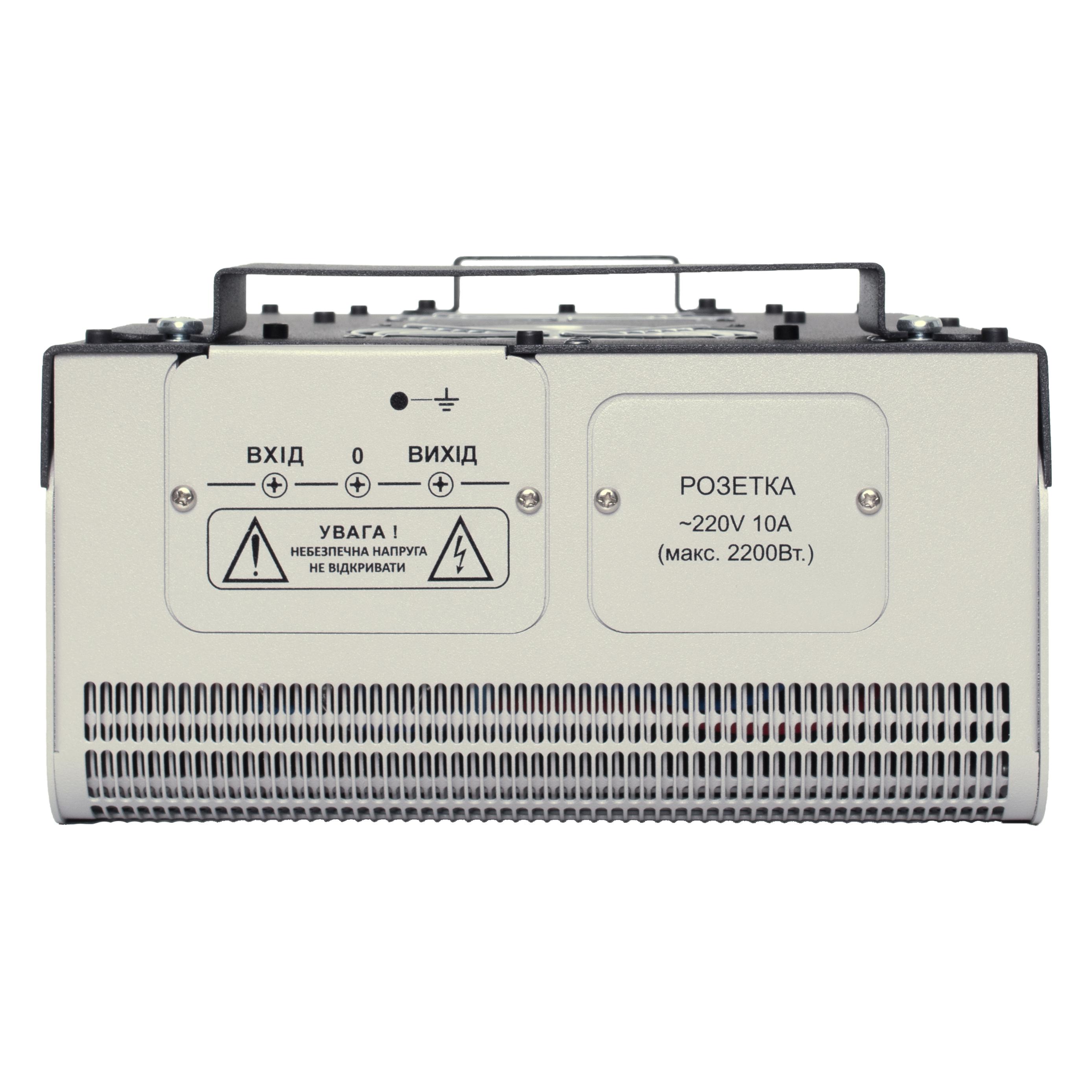

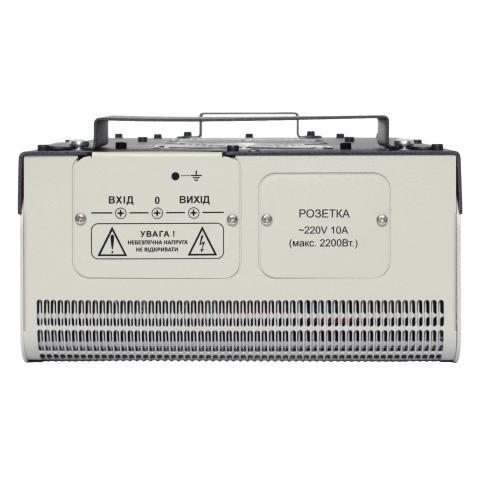

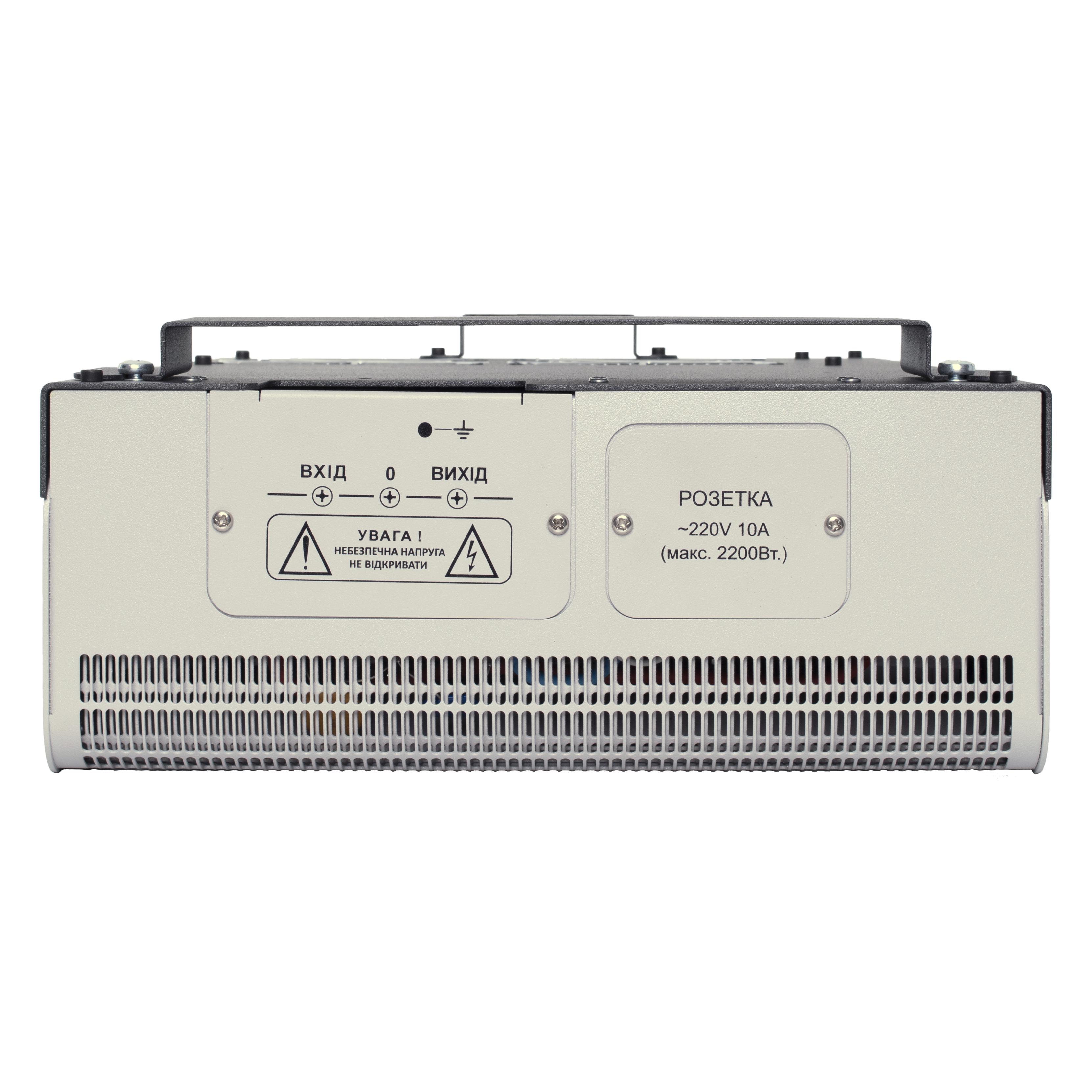

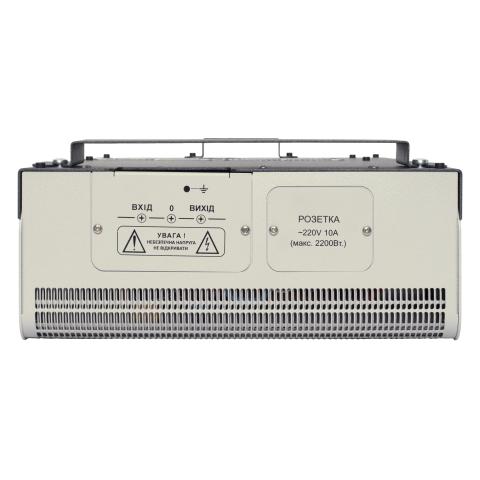

Для зручності користування стабілізатором Quant на корпусі зроблена вихідна розетка підключена безпосередньо до вихідних клем.

"На льоту" компенсується та коригується миттєве перевищення вхідної напруги з мережі. Якщо в якийсь момент часу раптово стався стрибок напруги до 340 В з 160 В, то на виході без вагання буде 220 Вольт. Кожну наступну мить коригує значення поточної мережі. Плата, так званих, літаючих драйверів, закрита екранами для того, щоб не ловити перешкод і випромінювати перешкод у мережу і навколишній простір.

Завдяки силовим ємностям фірми Епкос, які витримують великі струми, стабілізатор-інвертор з великим запасом генерує вихідний струм. Ємності також дають згладжування ШИМ сигналу. ШИМ без накопичення енергії.

Сучасні технічні та унікальні авторські рішення: німецькі транзистори Inﬁnion п'ятого покоління значно швидше за транзистори попереднього покоління. Також застосовані оптрони авторської розробки, які витримують швидкість наростання до 100 кіловольт у мікросекунду.

Комбінований силовий модуль від Quant увібрав у себе той самий знаменитий захист від комутаційних перенапруг з поглиначем з ніхрому. Захист має високі питомі та малі температурні коефіцієнти опору. Схема цього захисту, що вловлює напругу вище 500 Вольт, миттєво поглинаючи величезні струми до 350 Ампер.

Пульсар Лімітед - Енергія для кращого життя!

Часті запитання

Чи можна підключати стабілізатор КВАНТ до генератора?	Ні. Інверторний стабілізатор не розрахований на роботу від бензинового чи дизельного генератора: системи регулювання двох пристроїв конфліктують між собою. Генератор підключають в обхід стабілізатора, через окрему лінію або перемикач джерел.
Чим інверторний стабілізатор відрізняється від релейного?	Релейний перемикає обмотки автотрансформатора ступенями та успадковує спотворення вхідного сигналу, точність становить 5 до 8%. Інверторний випрямляє напругу і формує нову синусоїду заново, тому вихід не залежить від входу, а відхилення не перевищує 0,5%.
Як розрахувати потрібну потужність?	Номінал ввідного автомата помножте на 230 В. Автомат 40 А дає близько 9,2 кВт, отже підходить модель на 8,8 кВт або наступна. Далі врахуйте пускові струми двигунів, які перевищують номінал у три до семи разів, і додайте запас 20 до 30 відсотків.
Чи зберігається повна потужність за входу 90 до 150 В?	Ні, за глибокої просадки віддавана потужність знижується пропорційно вхідній напрузі, стабільними залишаються лише форма та рівень вихідного сигналу. Якщо мережа регулярно просідає нижче 150 В, модель добирають з відчутним запасом за потужністю.
Чи шумить прилад і скільки споживає сам?	Механічного шуму немає: у схемі відсутні силові реле, щітки та рухомі контакти, чути лише вентилятор охолодження під навантаженням. Власне споживання електроніки невелике і на рахунок за електроенергію помітно не впливає.
Де можна встановлювати стабілізатор?	Клас захисту корпусу IP20 і робочий діапазон від +5 до +40 °C означають монтаж у сухому опалюваному приміщенні: технічна кімната, котельня, утеплений коридор. Вулиця, відкритий навіс і неопалюваний гараж не підходять через конденсат і низькі температури.
Навіщо потрібен байпас?	Байпас переводить живлення будинку напряму від мережі в обхід стабілізатора. Це дозволяє обслуговувати прилад, перевіряти його або тимчасово вивести з роботи, не знеструмлюючи об’єкт. Перемикання виконують зі знятим навантаженням згідно з інструкцією.
Чи сумісний стабілізатор із сонячною електростанцією?	Так, інверторні моделі коректно працюють у будинках із сонячною генерацією та захищають чутливу електроніку фотоелектричних систем. Стабілізатор не замінює джерело безперебійного живлення: він вирівнює напругу, але не забезпечує автономію під час повного відключення мережі.

МОДЕЛЬ	Quant-5.5	Quant-7	Quant-9	Quant-11	Quant-14	Quant-18
Тип стабилизации	Инверторный с опережающей защитой
Количество ступеней	Ступеней нет. Гладкое регулирование
Выходная мощность при 220В, кВт	5,5	7	8,8	11	13,8	17,6
Выходная мощность при 110В, кВт	2,75	3,5	4,4	5,5	6,9	8,8
Выходное напряжение, В	220 или 230
Номинальный входной ток, А	25	32	40	50	63	80
Ток перегрузки и КЗ, А	50	60	80	100	120	140
Время откл. с нагр. >125%, сек.	10
Время откл. с нагр. >150%—КЗ, сек.	1
Точность стабилизации, %	0,5
Диапазон входных напряжений, В	90 - 350
Диапазон стабилизации, В	90 - 350
Диапазон рабочих температур, °С	.+5 …+40
Диапазон влажности, %	40…80
Задержка перед включением, сек.	6

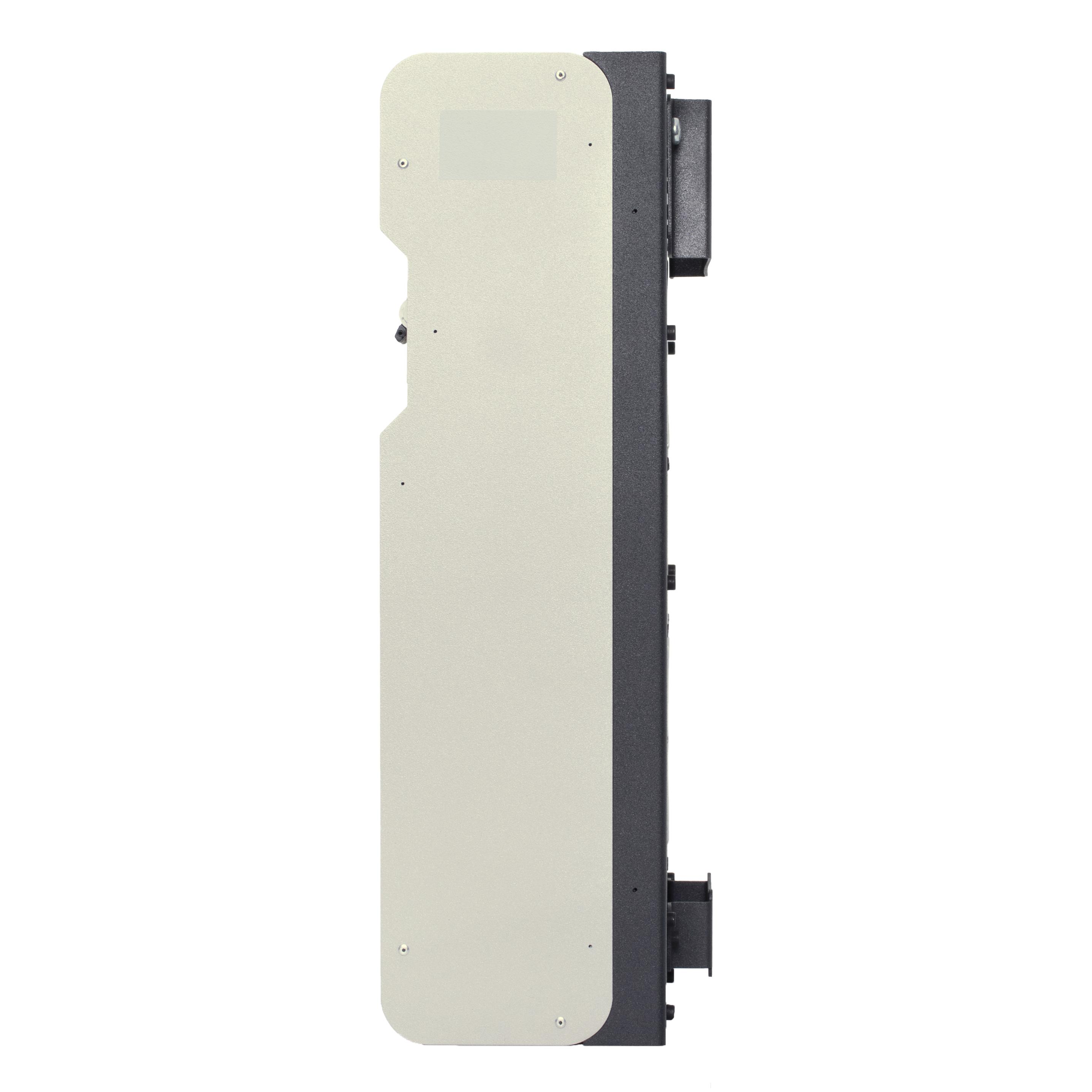

Способ монтажа	Навесной
Клас защиты	ІР20

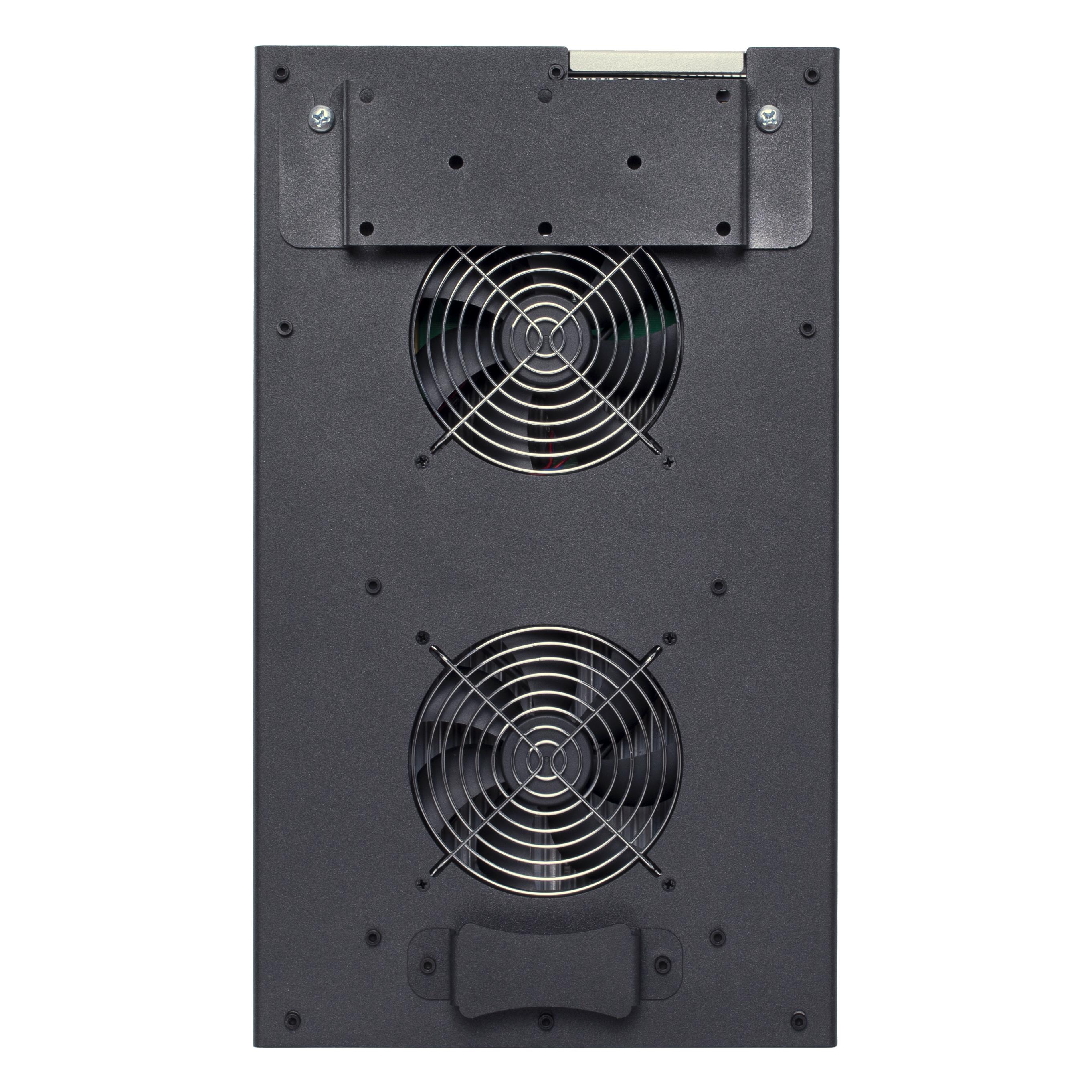

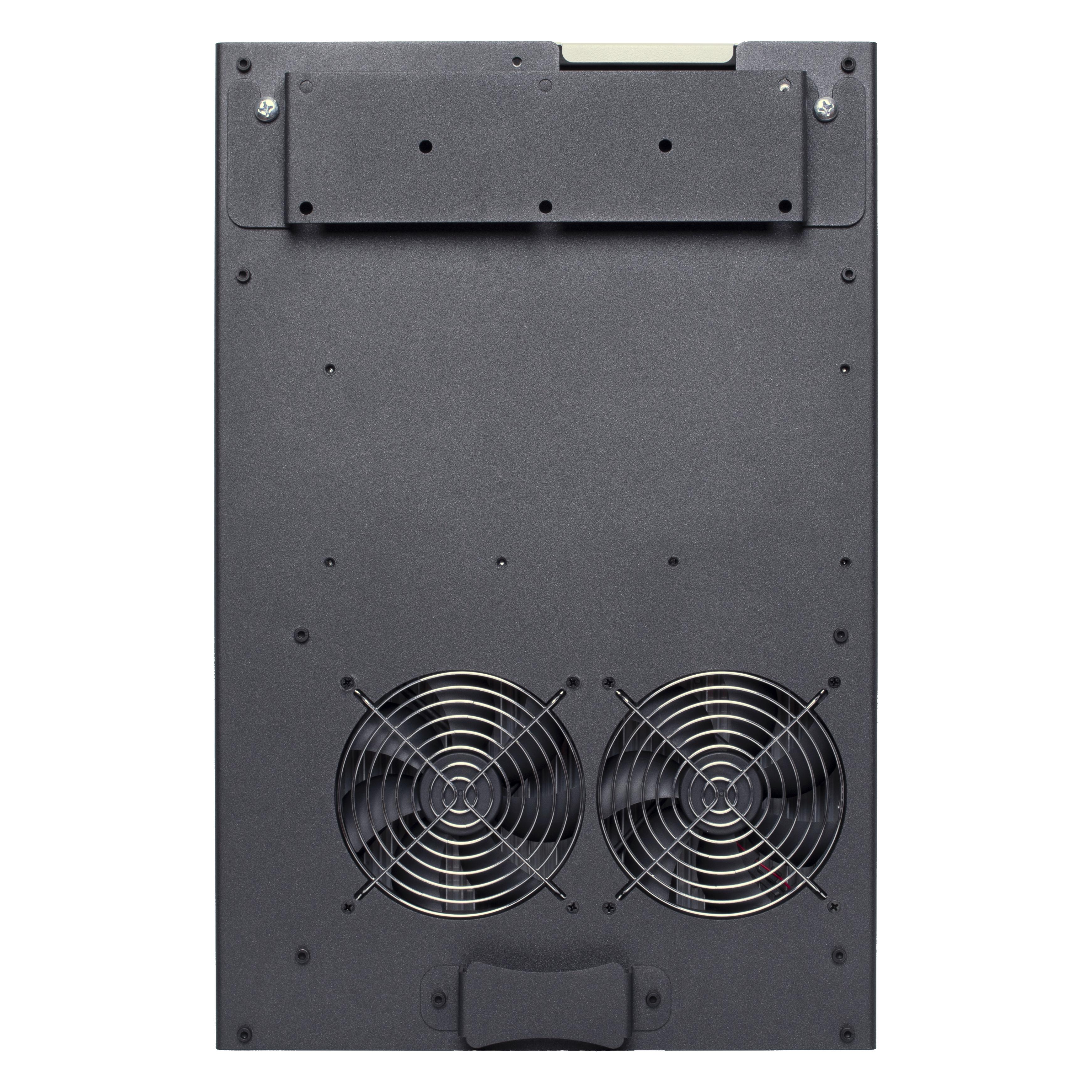

Охлаждение	Принудительное. Малошумное
Количество фаз	1
Совместимость с генератором	Нет
Функция компенсатора реактивного тока нагрузки	Есть
Функция ограничения тока	Есть
Измерение мощности	Есть
Механический Байпас	Есть
Функция плавного пуска	Есть
Дисплей	Есть
Выходная розетка 220/230 В	Есть
Цвет	Светло-серый
Потребляемая мощность, Вт	15	15	17	21	22	25
Габариты, мм., ВхШхГ	430х250х125			470х310х125		480х350х125
Вес, кг	~ 11	~ 11	~ 11	~ 15	~ 15	~ 15
Гарантия, мес.	60
Дополнительная гарантия, мес.	60
Страна-производитель товара	Украина, г.Житомир
Страна регистрации бренда	Украина

Інструкції з експлуатації
Посібник користувача_Стабілізатор QUANT-5,5.pdf (2.28 MiB)
Посібник користувача_Стабілізатор QUANT-7.pdf (2.15 MiB)
Посібник користувача_Стабілізатор QUANT-9.pdf (2.15 MiB)
Посібник користувача_Стабілізатор QUANT-11.pdf (2.15 MiB)
Посібник користувача_Стабілізатор QUANT-14.pdf (2.21 MiB)
