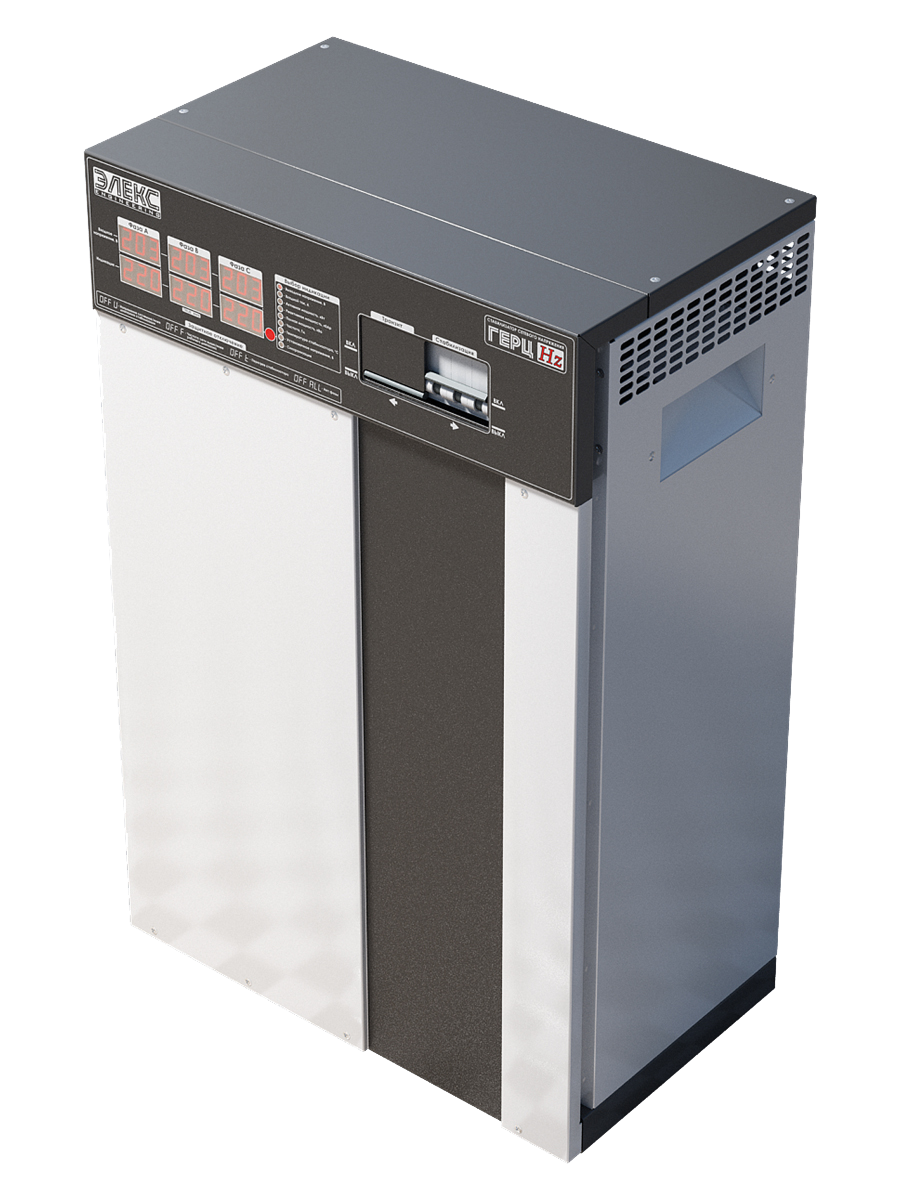

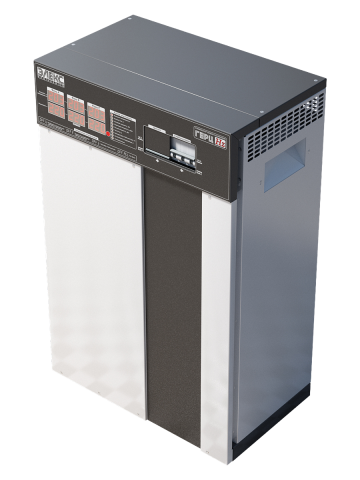

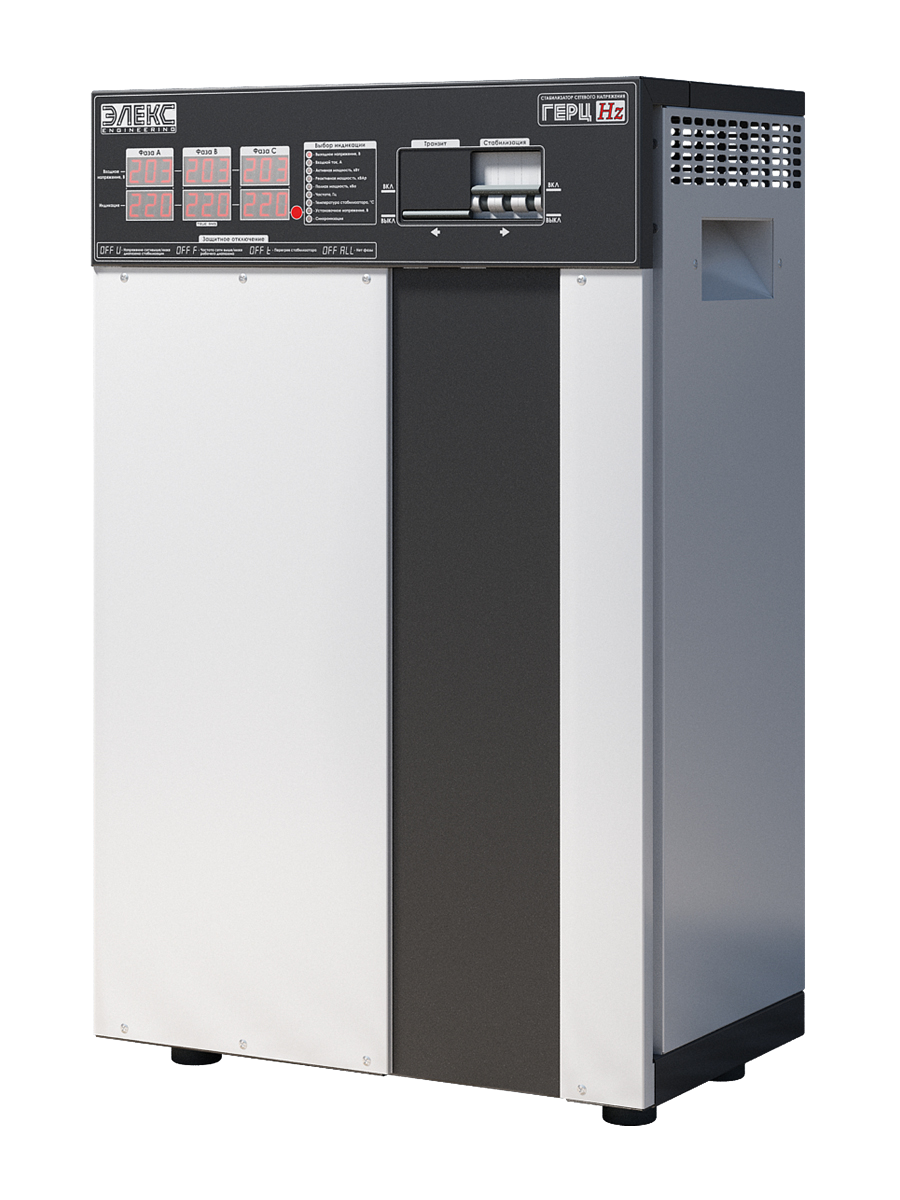

3-фазні стабілізатори напруги ГЕРЦ v3.0
Стабілізатори напруги трифазні тиристорні ГЕРЦ v3.0 16/36-ступінчасті
Трифазні стабілізатори напруги ГЕРЦ v3.0 тиристорного типу призначені для стабілізації напруги електромережі, захисту побутового та напівпромислового обладнання від зниженого або підвищеної напруги або його стрибкоподібної зміни
ПАРАМЕТРИ
- Число ступенів перемикання регулюючого трансформатора - 16 і 36
- Час реакції на зміну вхідної напруги - 20 мс
- Діапазон стабілізації в рамках заявленої точності підтримки вихідної напруги 150-260 В
- Діапазон стабілізації при граничній вихідній напрузі 135-275 В
- Діапазон роботи 100-280 В
- Номінальний вхідний струм (по фазі): 25-160 А
- Номінальна потужність 16,5-105,6 кВА
- Вихідна напруга 220 В
- Точність стабілізації напруги: +/- 1% (для 36-ступеневого) і +/- 2,3 (для 16-ступеневого)
- Кількість фаз - три
- Маса: 75-265 кг (в залежності від моделі)
Гарантія - 36 місяців!
Виробництво - Україна

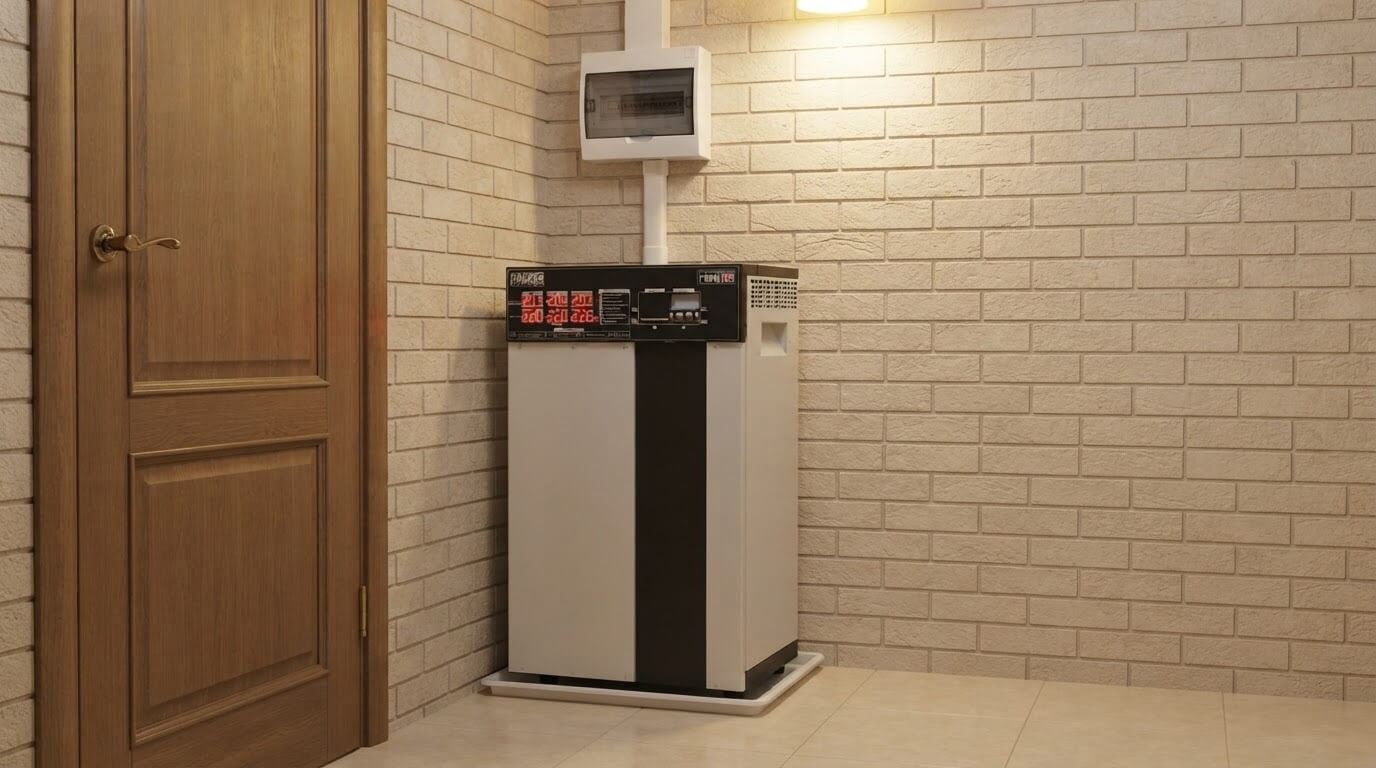

Трифазний тиристорний стабілізатор Герц v3.0
- висока точність стабілізації вихідної напруги;
- розділене мікроконтроллерне управління (4 мікропроцесора);
- високонадійне трансформаторне управління ключами;
- мінімально можливий час реакції на зміну вхідної напруги;
- безшумний силовий тороїдальний трансформатор;
- не спотворює форму вихідної напруги;
- низьке власне споживання електроенергії на холостому ходу;
- система охолодження з використанням потужного голчастого охолоджувача ключів і вентиляторів;
- можливість зміни вихідної напруги в межах 200-230 В і нижнього порога вхідної напруги 60-135В;
- високоточний RMS-вимір вхідної напруги;
- наявність аналізатора мережі та стану стабілізатора;
- можливість роботи від бензо/дизель-генераторних установок;
- наявність механічного байпаса;
- система захисту ключів і трансформатора від перегріву;
- виконання стабілізатора за схемою автотрансформатора без гальванічної розв'язки;
- наявність вхідного і вихідного дроселя для придушення високочастотних перешкод від мережі живлення;
- наявність вхідних і вихідних варисторів для захисту від імпульсних перешкод;
- автоматичне відключення навантаження споживача при появі на вході стабілізатора небезпечної зниженої або підвищеної напруги і автоматичне повернення в робочий стан після нормалізації напруги;
- автоматичне відключення навантаження споживача при перевантаженні або короткому замиканні за рахунок використання автоматичного вимикача с характеристикою електромагнітного захисту;

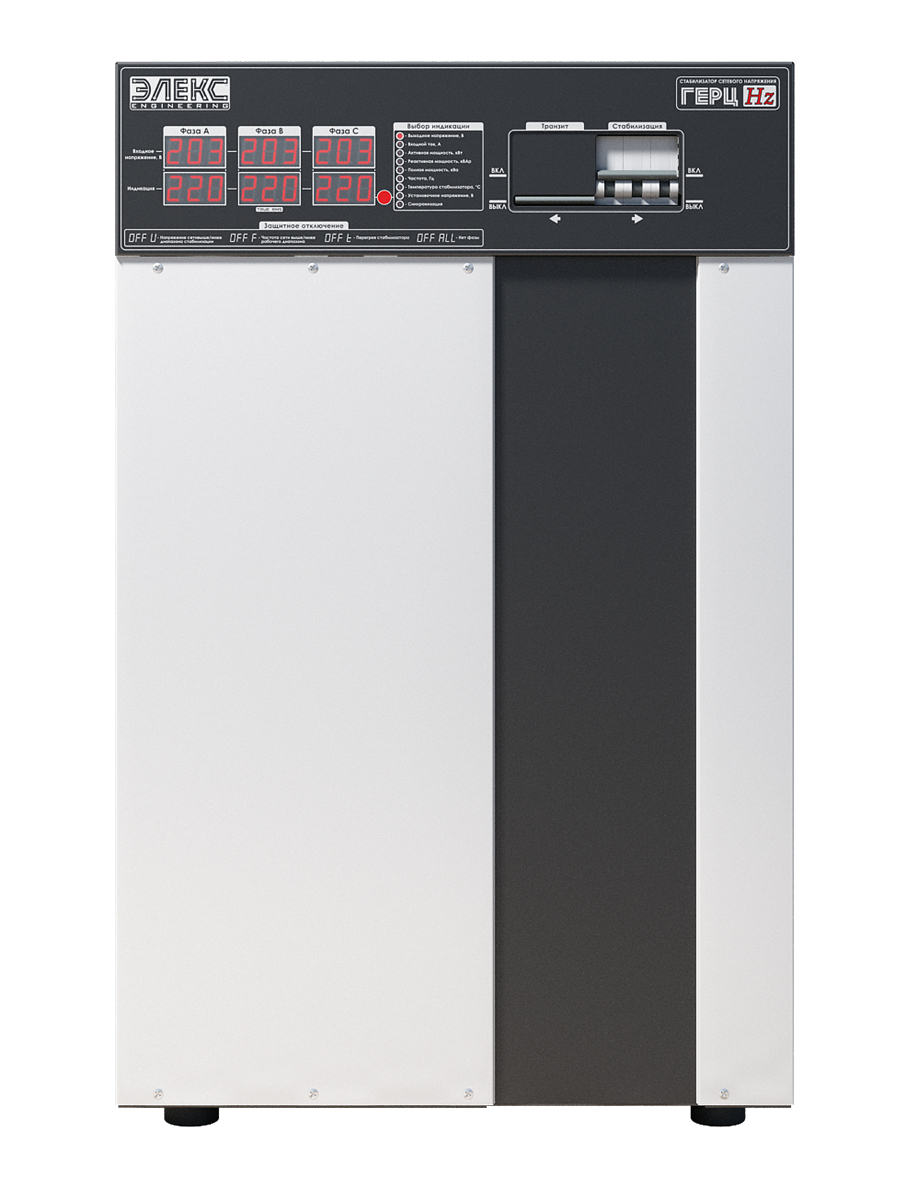

- наявність розширеної цифрової індикації на панелі управління стабілізатора:
- вхідної і вихідної напруги, В;
- вхідного струму, А;
- повної потужності, кВА;
- частоти мережі, Гц;
- температури вхідних і вихідних ключів, трансформатора;
- підтримувана вихідна напруга;
- підтримуваний мінімальний поріг вхідної напруги;
- статус синхронізації;
- час роботи;
- версії ПЗ плати управління та індикатора;
- відображення коду помилки при виникненні аварійної ситуації.
Стабілізатори напруги трифазні ГЕРЦ v3.0: безумовний лідер серед трифазних тиристорних стабілізаторів
Стабілізатор напруги трифазний ГЕРЦ v3.0 від одеського виробника, науково-дослідницької фірми ELEKS-ENGINEERING, це на даний момент найоптимальніше рішення для усунення небажаних коливань напруги і частоти в побутових і напівпромислових електромережах - за потрійним співвідношенням НАДІЙНІСТЬ / ФУНКЦІОНАЛЬНІСТЬ / ЦІНА.
Якщо Ви вирішили купити трифазний стабілізатор напруги в свій приватний будинок, який підключений до трифазної електромережі (споживачі розподілені між трьома фазами), а в Вашому господарстві присутнє таке обладнання, як потужний електрокотел, електродвигун, компресор для басейну або піч для сауни, яке напевно живиться від напруги 380 В, то трифазний стабілізатор напруги ГЕРЦ v3.0 з функцією синхронізації фаз буде єдино вірним вибором, причому не тільки з технічної точки зору. Потужність стабілізаторів ГЕРЦ v3.0 варіюється від скромних 5,5 кВА до потужних 100 кВА і вище. У таблиці моделей трифазних стабілізаторів наведені лише найпоширеніші потужності, однак під індивідуальне замовлення НПФ "Елекс" виготовляє і набагато більш потужні (до 500 кВТ) варіанти. Найпоширенішими і найбільш часто затребуваними, як показує статистика продажів, є моделі трифазних стабілізаторів потужністю 15 кВТ, 20 кВТ, 25 кВТ.
Крім своїх відмінних технічних параметрів і високої функціональності, даний стабілізатор має також і дуже компактні розміри, бо зібраний в цілісному корпусі, а також вельми неабиякий дизайн. Ціни ж на ці апарати дуже розумні, і при вивченні ринку наша компанія не виявила виробів такого рівня з більш вигідними розцінками.
Таким чином, за такими найбільш істотними параметрами, як надійність, довговічність, якість виконання, ергономічність, функціональність, і, звичайно ж, ціна, стабілізатори напруги трифазні ГЕРЦ v3.0 є на сьогоднішній день найбільш вигідним рішенням проблем з перепадами напруги в електромережах.
Трифазні Стабілізатори напруги ГЕРЦ v3.0: ПЕРЕВАГИ ПЕРЕД КОНКУРЕНТАМИ
- Чотирипроцесорна технологія - оскільки кожен з процесорів використовується для виконання тільки одного завдання то їх загальна надійність істотно вище.
- Не спотворює форму мережевої синусоїди - в нашому апараті корекція напруги проводиться шляхом перемикання обмоток автотрансформатора, причому перемикаються вони в нулі струму (а не напруги !!!) що виключає будь-які порушення форми вихідної напруги, на відміну від різних технологій «плавного» регулювання, де досить серйозні порушення форми струму неминучі (що б не говорили в рекламних проспектах виробники : -)
- Безшумний тороидальний трансформатор - використовується тороїдальний трансформатор з мідною обмоткою, аналогічний використовуваним в вихідних каскадах звукових підсилювачів, відсутність зовнішнього магнітного поля і акустичного шуму.
- Точність підтримки вихідної напруги +/- 1% - за рахунок використання великої кількості ступенів автоматичного регулювання розмір одного ступеню не перевищує 3 В (для моделі ГЕРЦ 36) - практично при перемиканні її не видно.
- Надійні тиристорні ключі, які не бояться короткого замикання.
- Вбудований вхідний дросель - на вході трифазного стабілізатора напруги розташован дросель з сердечником з розпорошеного заліза, що виконує функції фільтра радіо і імпульсних перешкод і обмежувача струмів короткого замикання - підвищена безпека вашого будинку.
- Режим ТРАНЗИТ (Байпас) - перемикач, що дозволяє вручну відключити стабілізатор від мережі і підключити безпосередньо до навантаження. Виконання байпаса виключає можливість короткого замикання при проведенні перемикання.
- Дублюючий захист від перенапруги на виході - захист навантаження від перенапруження в режимі байпаса (транзиту).
- Захист від короткого замикання і тривалого перевантаження - автоматичний вимикач, встановлений на вході.
- Аналізатор параметрів мережі та стану стабілізатора напруги трифазного - встановлений на передній панелі приладу - індикатор, який показує вхідний і вихідний струми, вхідну і вихідну напругу, що проходить потужність (повну, кВА), частоту живлення мережі, температури трансформатора і ключів, причини аварійного відключення.
- Захист від перегріву трансформатора і силових ключів - на кожному блоці ключів і на трансформаторі встановлені цифрові датчики температури, які з точністю до 0.1 градуса контролюють температуру вузла. У разі нагрівання одного з вузлів до температури 60 градусів контролер включає примусове охолодження, в разі прогріву одного з вузлів до температури 98 градусів відключається вихідна група ключів, вхідна група, плата управління і вентилятори залишаються працювати і охолоджувати стабілізатор напруги трифазний.
- Цілодобовий режим роботи - устаткування спроєктовано так, щоб працювати 24 години на добу 365 днів у році з із середнім навантаженням до 80% від максимального. Орієнтовний термін служби виробу - не менше 12 років.
- Короткочасне (3 сек) відключення споживачів при зникненні напруги (захист імпульсних джерел живлення).
- Мінімальний час реакції на зміну напруги - 20 мс - теоретично мінімальний час реакції, якщо реагувати через 10 мс, то можливо одностороннє намагнічування сердечника трансформатора. 20 мс - мінімально можливий час реакції.
- Витримує пускові струми і перевантаження - за рахунок застосування тиристорних ключів, відсутності електронних обмежувачів струму і ввідного автоматичного вимикача з характеристикою електромагнітного захисту В (5-8 I теплового захисту) через вироби можуть протікати досить значні пускові і перевантажувальні струми (короткочасно).
- Зручне і безпечне підключення до мережі - зручний і безпечний тунельний клемник, розташований під захисною кришкою.
- Мікропроцесорне управління - (див. вище)
- Висока надійність - відсутність рухомих частин - на відміну від сервопривідних стабілізаторів напруги відсутні зношуються механізми струмознімача.
- Будь-який тип навантаження - cos φ від 0.5 до 1 - стабілізатор напруги трифазний розроблений і протестований для роботи з навантаженням будь-якого типу з cos фі від 0.5 до 1 з ємнісним і індуктивним навантаженням.
Компанія "Пульсар Лімітед", офіційний представник НПФ "Елекс", пропонує купити стабілізатор напруги трифазний за демократичними цінами в Києві та Україні. Здійснюється безкоштовна доставка в усі регіони України.
Часті запитання про стабілізатори ГЕРЦ v3.0 3 фази
| Чим відрізняються трифазні ГЕРЦ v3.0 на 16 та на 36 ступенів? | Точністю підтримання вихідної напруги: 16-ступенева версія тримає відхилення в межах 2,3 відсотка, 36-ступенева в межах 1 відсотка, при цьому крок однієї ступені не перевищує 3 В і перехід між ступенями залишається непомітним для навантаження. Інші параметри однакові: час реакції 20 мс, діапазон роботи від 100 до 280 В, точна стабілізація в діапазоні від 150 до 260 В, ККД не нижче 98 відсотків, споживання на холостому ходу до 20 Вт. Струмовий ряд в обох модифікацій спільний, від 3х25 А до 3х160 А, тобто від 16,5 до 105,6 кВА. |
|---|---|
| Як підібрати потужність трифазного стабілізатора за ввідним автоматом? | Лінійка побудована за струмом на фазу, тому модель обирають за номіналом ввідного автомата: 3х25 А це 16,5 кВА, 3х32 А це 22,5 кВА, 3х40 А це 27 кВА, 3х50 А це 33 кВА, 3х63 А це 41 кВА, 3х80 А це 53 кВА, 3х100 А це 66 кВА, 3х125 А це 82,5 кВА, 3х160 А це 105,6 кВА. Потужність указана в кіловольт-амперах, тобто в повній потужності, тому за наявності електрокотла, свердловинного насоса, компресора або станка закладають запас від 20 до 30 відсотків на пускові струми. Допускається навантаження будь-якого типу з коефіцієнтом потужності від 0,5 до 1. |
| Чи є захист від неповнофазного режиму та синхронізація фаз? | Так, захист від неповнофазного режиму реалізований у всіх трифазних моделях, а статус синхронізації фаз виводиться на індикацію. Для обладнання на 380 В це принциповий момент: у разі зникнення або перекосу однієї з фаз стабілізатор знімає навантаження і не дозволяє електродвигуну працювати в аварійному режимі, коли обмотки перегріваються за кілька хвилин. Кожна фаза регулюється незалежно, тому перекіс напруг між фазами на виході усувається, і на всіх трьох фазах підтримується однакова напруга. |
| Чи може ГЕРЦ v3.0 працювати від генератора? | Так, робота від бензинових і дизель-генераторних установок заявлена виробником, допустима частота живильної мережі від 45 до 65 Гц дає запас на нестабільні оберти двигуна генератора. Це помітна перевага тиристорної техніки перед інверторними стабілізаторами, які з генератором не працюють. Водночас стабілізатор не є джерелом безперебійного живлення й автономії не дає: у разі зникнення мережевої напруги споживачі короткочасно відключаються на 3 секунди, що захищає імпульсні блоки живлення від некорректного старту. |
| Чи спотворює тиристорний стабілізатор форму синусоїди? | Ні. Корекція виконується перемиканням обмоток автотрансформатора, причому ключі спрацьовують у нулі струму, а не напруги, тому форма вихідної напруги не порушується і чутлива електроніка отримує чисту синусоїду. Додатково на вході та виході встановлені дроселі для подавлення високочастотних завад і варистори для захисту від імпульсних перенапруг. Силовий тороїдальний трансформатор із мідною обмоткою не гуде і не створює зовнішнього магнітного поля, а керування ключами побудоване за трансформаторною схемою. |
| Що показує аналізатор мережі на панелі стабілізатора? | Індикація виводить по кожній фазі вхідну та вихідну напругу, вхідний струм, повну потужність у кіловольт-амперах, частоту мережі, температуру вхідних і вихідних ключів та трансформатора, установлену вихідну напругу і заданий нижній порог вхідної напруги, статус синхронізації, час роботи, версії прошивки, а в разі аварії код помилки. На кожну фазу припадає два графічні індикатори та лінійна шкала завантаження. Керування розділене між чотирма мікропроцесорами, кожен з яких відповідає за своє завдання, що підвищує надійність і спрощує діагностику. |
| Навіщо потрібен режим транзит і як він захищений? | Механічний байпас вручну виводить стабілізатор із роботи та подає мережу напряму на навантаження, що дозволяє обслуговувати, перевіряти або перевозити прилад без повного знеструмлення об’єкта. Конструкція перемикача виключає коротке замикання в момент переходу, а в режимі транзит продовжує працювати дублюючий захист від перенапруги на виході, тому навантаження не залишається без прикриття. Струми короткого замикання та тривалого перевантаження обмежує ввідний автоматичний вимикач із характеристикою С, установлений у самому стабілізаторі. |
| Які умови монтажу та який переріз кабеля потрібні? | Кліматичне виконання УХЛ категорії 4.2 передбачає сухе опалюване приміщення: технічна кімната, котельня або електрощитова, вулиця й неопалюваний гараж не підходять. Корпус підлоговий: від 75 до 96 кг за габаритів 725х480х310 і 810х520х325 мм для моделей від 25 до 80 А та від 245 до 265 кг за габаритів 1280х385х780 мм для моделей на 100, 125 і 160 А, тому потрібна рівна міцна підлога і вільний доступ повітря до охолоджувача ключів. Мінімальний переріз жил: 4 мм² для 25 А, 6 мм² для 32 і 40 А, 10 мм² для 50 та 63 А, 16 мм² для 80 А і вище, клеми приймають до 30 до 40 мм². |
| Сертифікати та заключення |
| Дозвільна документація на стабілізатори ПП «НВФ »ЕЛЕКС".pdf (2.03 MiB) |
| Інструкції з експлуатації |
| Серія ГЕРЦ 36 – 3 v2.0 та ГЕРЦ 16 – 3 v2.0.pdf (2.14 MiB) |
