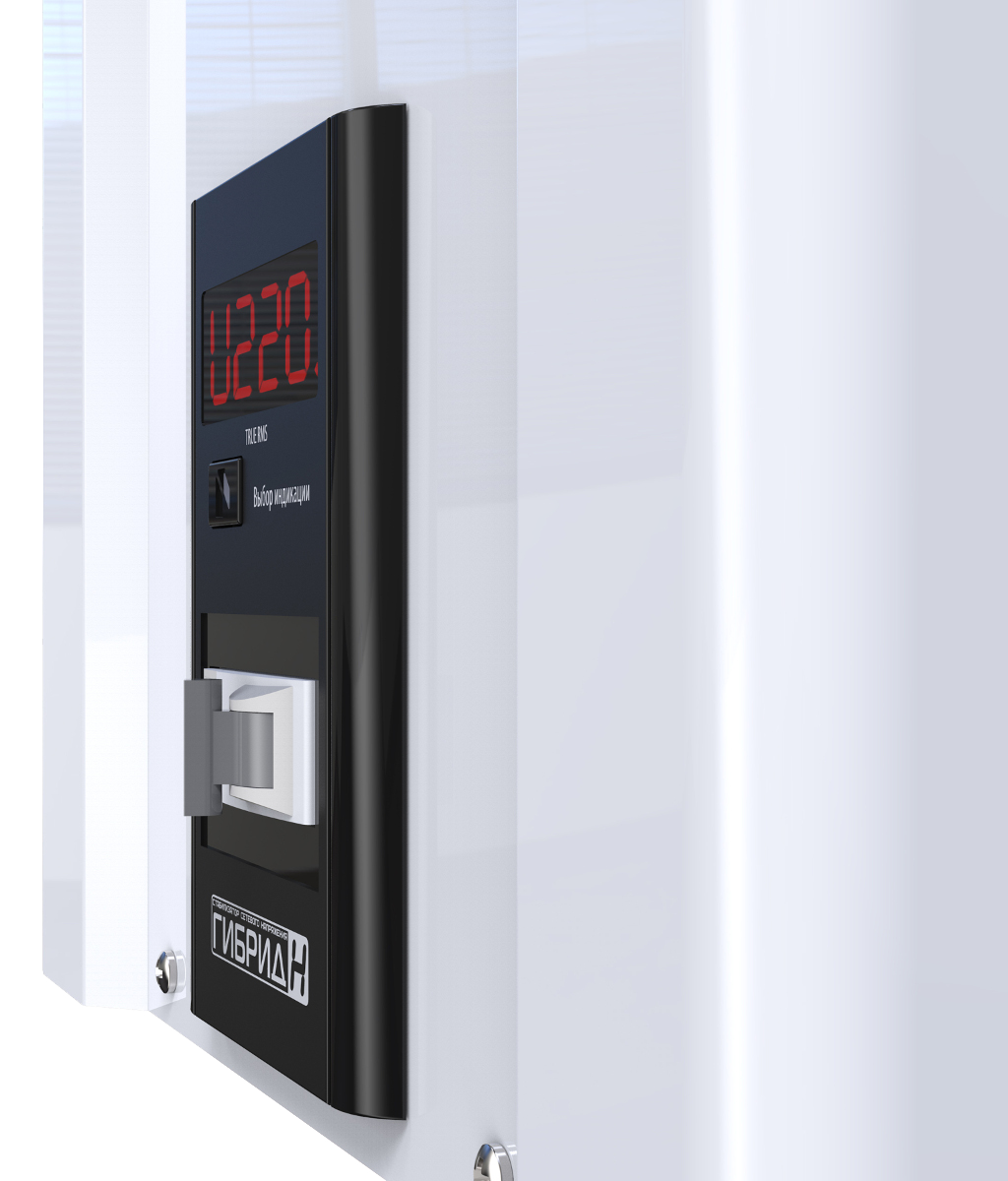

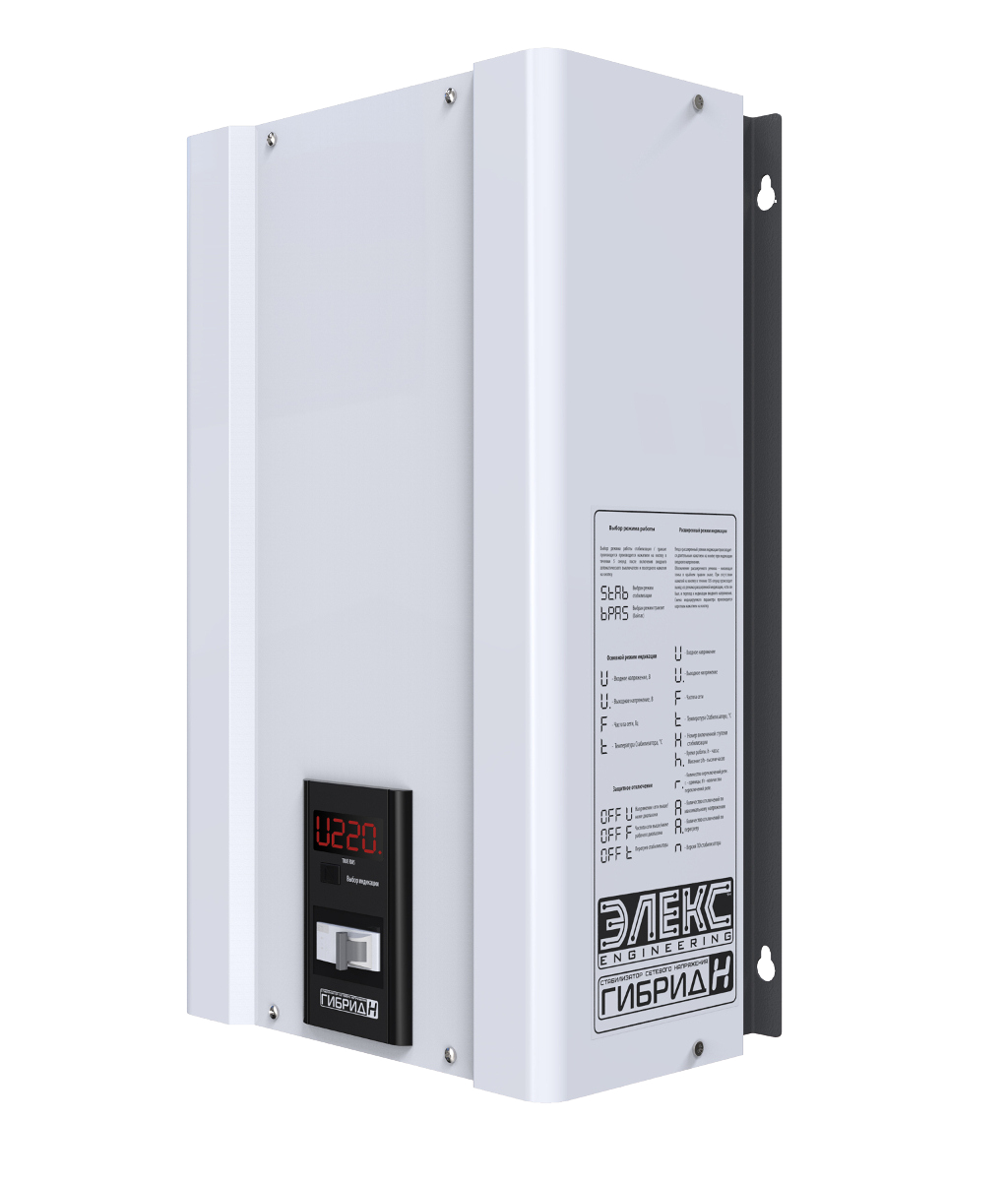

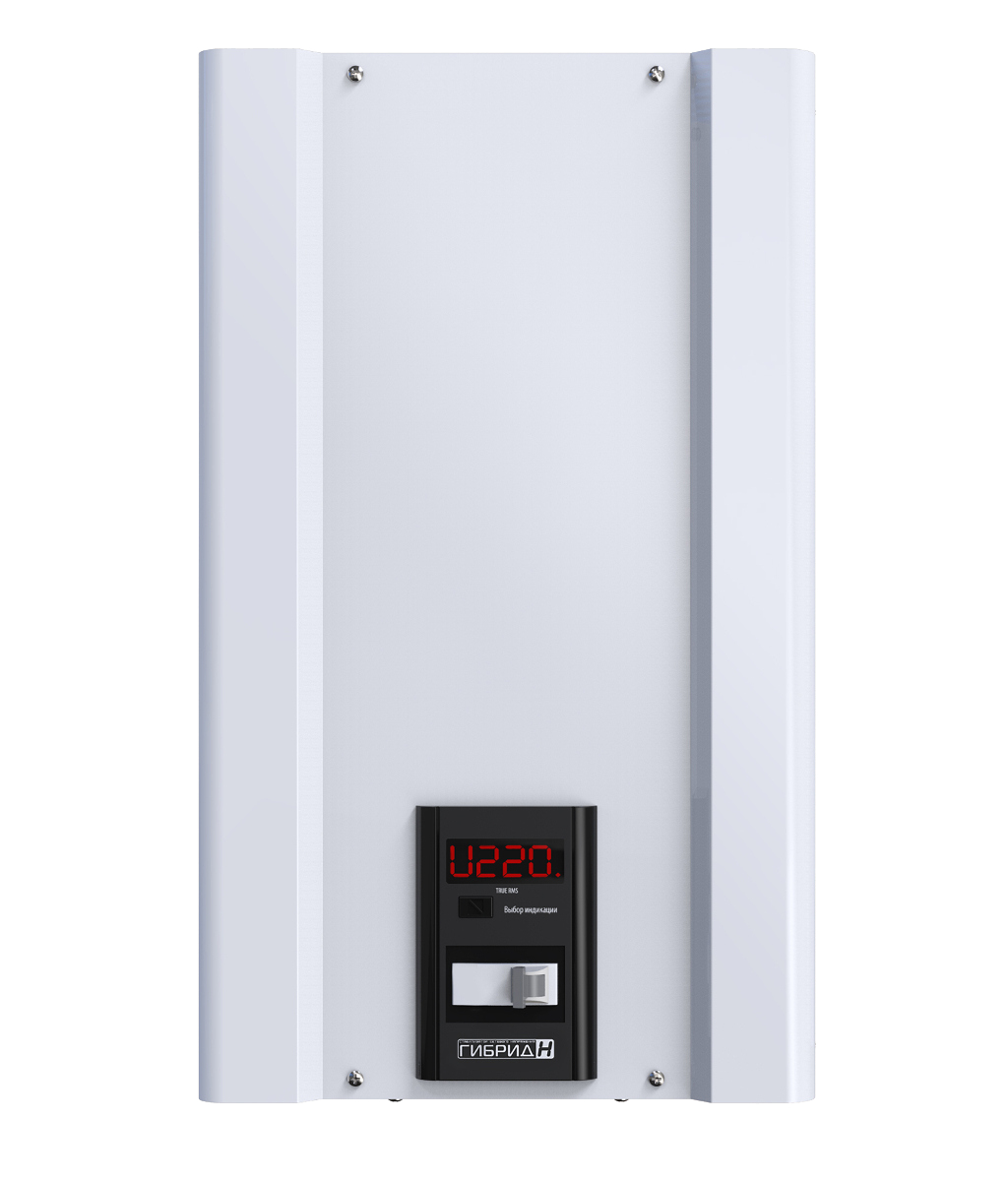

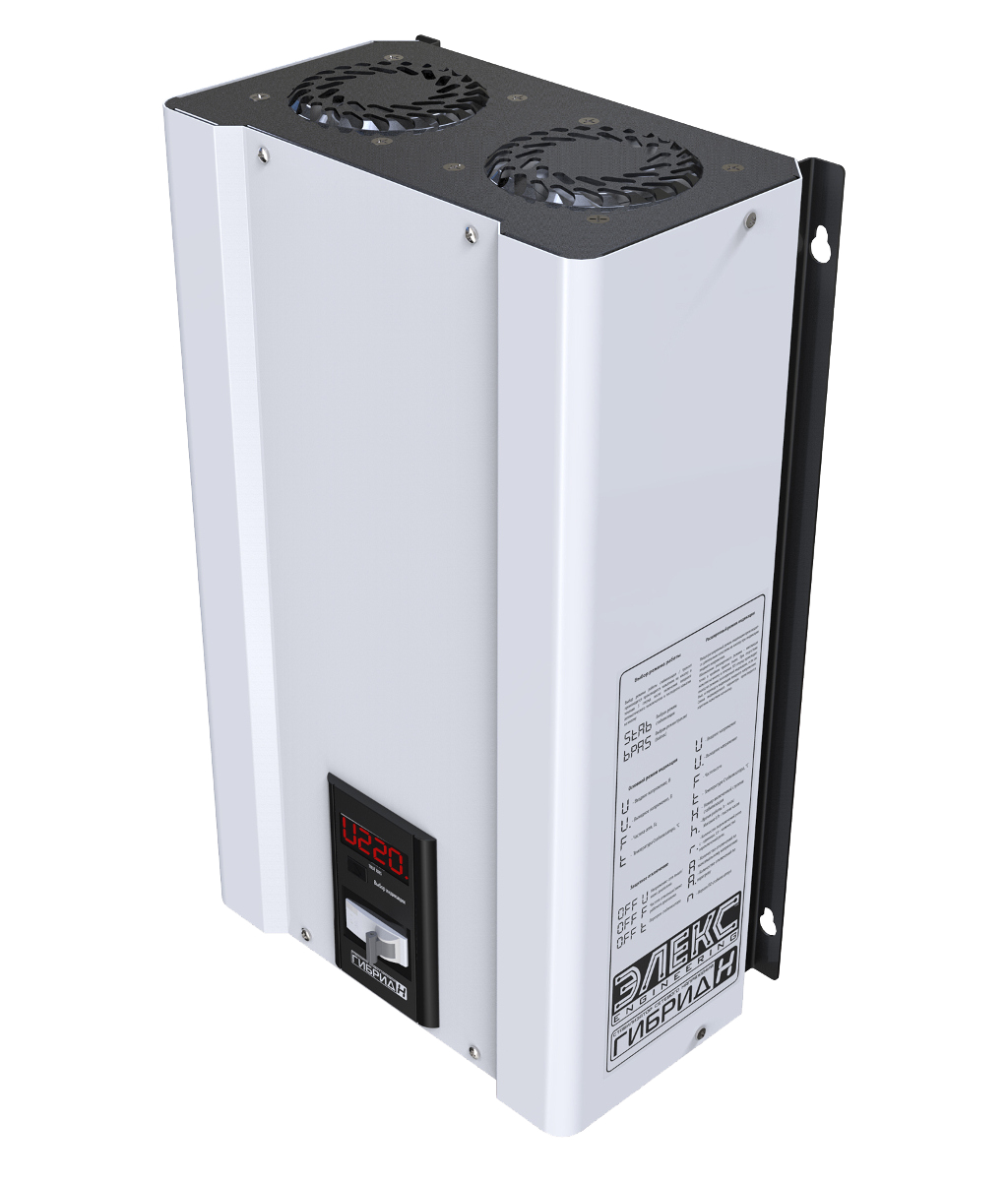

1-фазні стабілізатори ГІБРИД

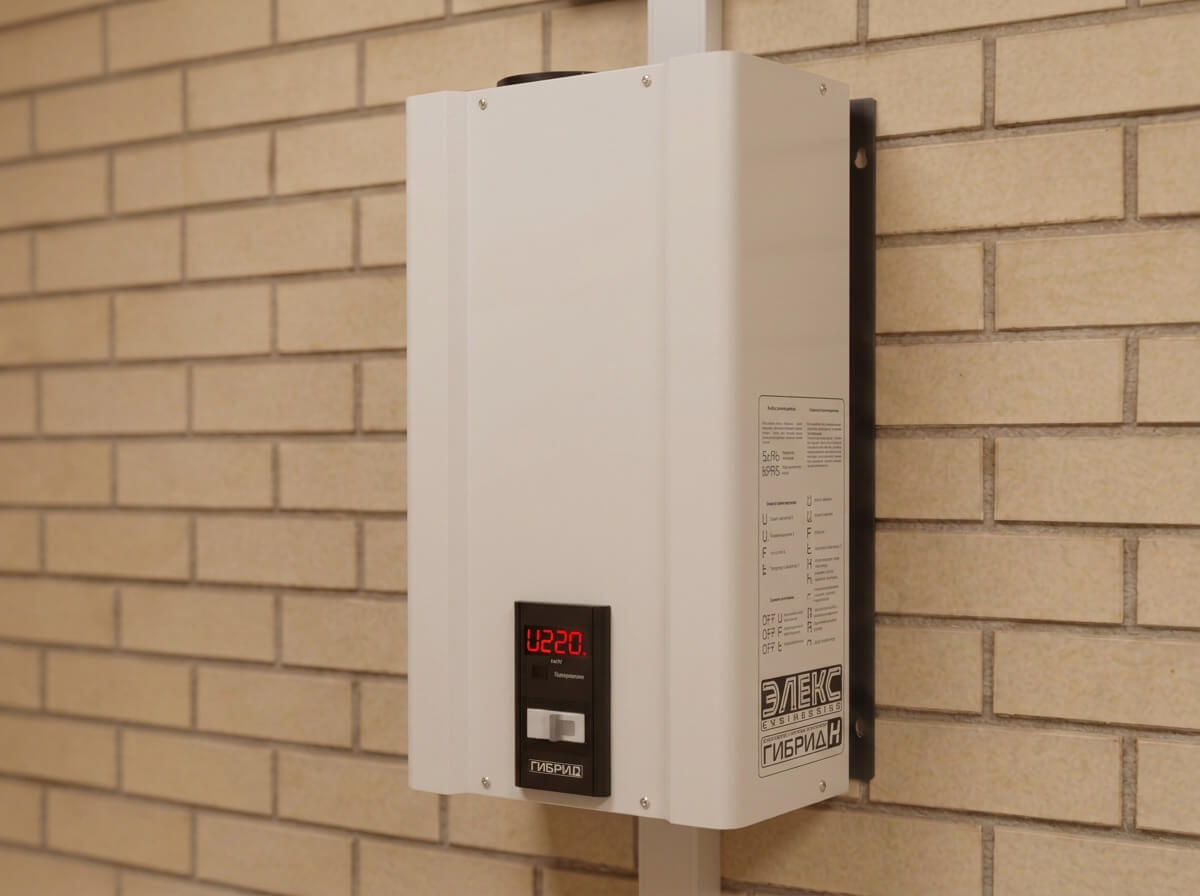

Гібридні стабілізатори напруги ГІБРИД
ПАРАМЕТРИ
- Номінальний вхідний струм 10 А; 16 А; 25 А; 32 А; 40 А; 50 А; 63 А; 80 А
- Номінальна потужність 2,2 кВА; 3,5 кВА; 5,5 кВА; 7,0 кВА; 9,0 кВА; 11,0 кВА; 14,0 кВА; 18,0 кВА
- Тип ключа: симистор, дубльований електромагнітним реле
- Кількість ступенів перемикання регулюючого трансформатора -> 9 / 7 ступенів
- Час реакції на зміну вхідної напруги - 100 мс
- Точність підтримки вихідної напруги в діапазоні стабілізації - 7,5%
- Діапазон стабілізації в рамках заявленої точності підтримки вихідної напруги:
140-300 В (для моделей 10-16А 9 ступенів); 145-275 В (для моделей 10-16А 7 ступенів);
135-315 В (для моделей 25-80А 9 ступенів); 135-275 В (для моделей 25-80А 7 ступенів); - Діапазон стабілізації при граничній вихідній напрузі:
135-305 В (для моделей 10-16А 9 ступенів); 140-280 В (для моделей 10-16А 7 ступенів);
110-315 В (для моделей 25-80А 9 ступенів); 130-805 В (для моделей 25-80А 7 ступенів); - Діапазон роботи:
130-310 В (для моделей 10-16А 9 ступенів); 130-295 В (для моделей 10-16А 7 ступенів);
110-325 В (для моделей 25-80А 9 ступенів); 120-295 В (для моделей 25-80А 7 ступенів); - Вихідна напруга 220 +/- 7,5%
- Кількість фаз - одна
- Маса - 13,5-30 кг (залежить від моделі)
Гарантія - 2 роки або 200'000 спрацьовувань (за лічильником апарату)
Виробництво - Україна
Оновлені релейні стабілізатори напруги серії Гібрид мають гібридний тип перемикання відводів (обмоток) трансформатора. Для того, щоб захистити силові реле від швидкого зносу, в момент перемикання вихідна напруга і струм перенаправляються через спеціальні захисні резистори. Це значно збільшує термін служби всього виробу і в цьому головна відмінність ГІБРИД від звичайних релейних стабілізаторів.
ВАЖЛИВО! Релейні стабілізатори (коректори або нормалізатори) призначені для стабілізації напруги електромереж, яким не характерні часті його перепади і стрибкоподібна зміна. У важких умовах експлуатації навіть гібридні стабілізатори ГЕРЦ-РЕЛЕ, які набагато сильніше захищені від швидкого зносу основних робочих вузлів, можуть досить швидко вичерпати свій ресурс, не кажучи вже про звичайні релейні стабілізатори напруги. Якщо в мережі відбуваються часті скачки (мерехтіння) напруги, то правильним рішенням буде вибір сімісторного або тиристорного стабілізатора, які мають значно більший "запас міцності".
Характеристики релейних стабілізаторів ГІБРИД
- прогресивна гібридна технологія сімісторно-релейної комутації;
- активний захист контактів від виникнення електричної дуги;
- мінімальний час реакції на зміну вхідної напруги;
- безшумний силовий тороїдальний трансформатор;
- гідна точність стабілізації вихідної напруги;
- не спотворює форму вихідної напруги;
- низьке власне споживання електроенергії на холостому ходу;
- високоточний RMS-вимірювання вхідної напруги;
- наявність аналізатора мережі та стану стабілізатора;
- використання високопродуктивного мікроконтролера управління;
- можливість роботи від бензо/дизель-генераторних установок;
- наявність електронного байпаса (тільки для Гібрид 25-40А);
- контроль вхідної напруги в режимі байпас (тільки для Гібрид 25-40А);
- система захисту трансформатора від перегріву;
- виконання стабілізатора за схемою автотрансформатора без гальванічної розв'язки;
- автоматичне відключення навантаження споживача при появі на вході стабілізатора небезпечної зниженої або підвищеної напруги і автоматичне повернення в робочий стан після нормалізації напруги;
- автоматичне відключення навантаження споживача при перевантаженні або короткому замиканні за рахунок використання автоматичного вимикача з В-характеристикою електромагнітні захисту (для Гібрид 25-40А);

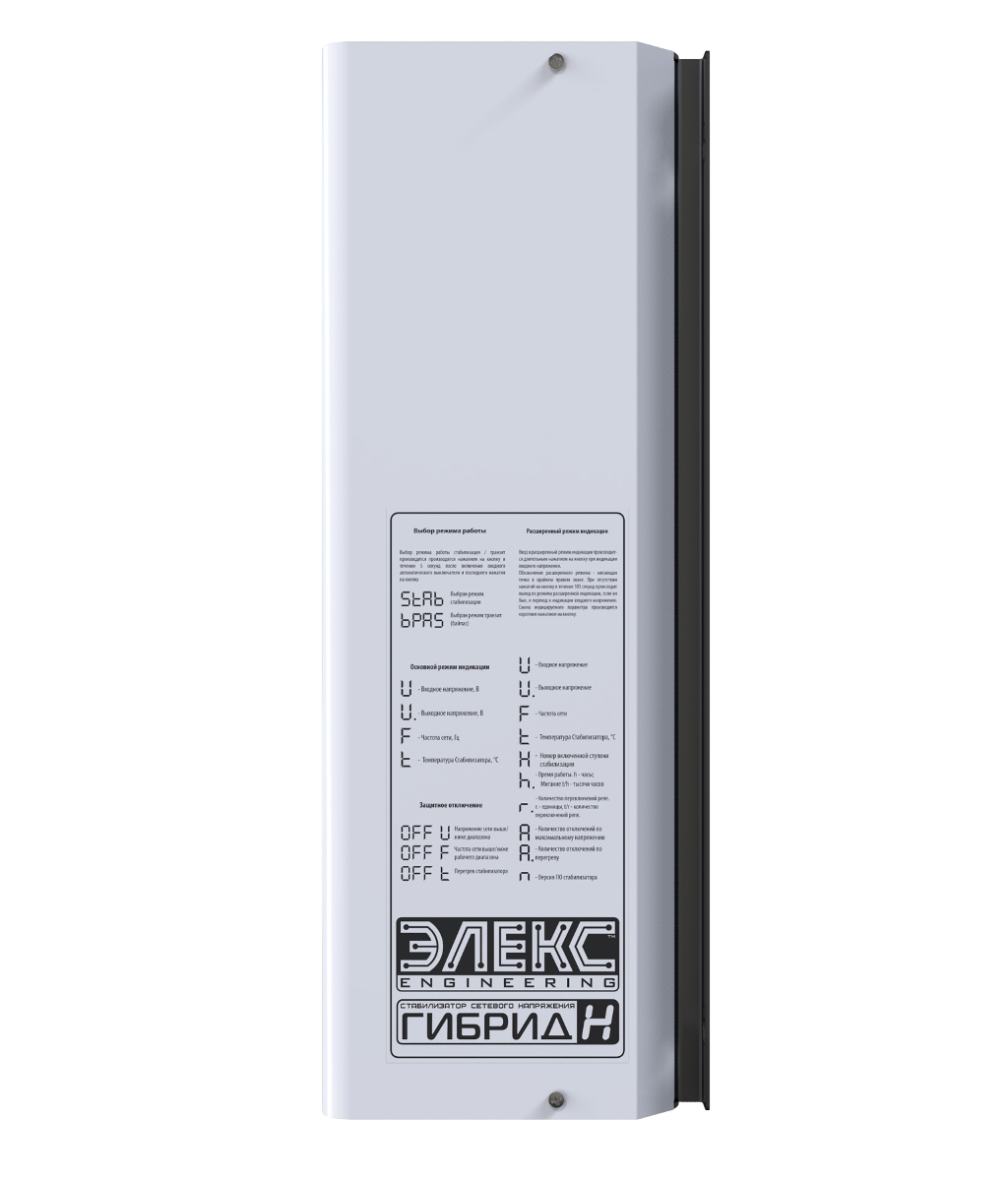

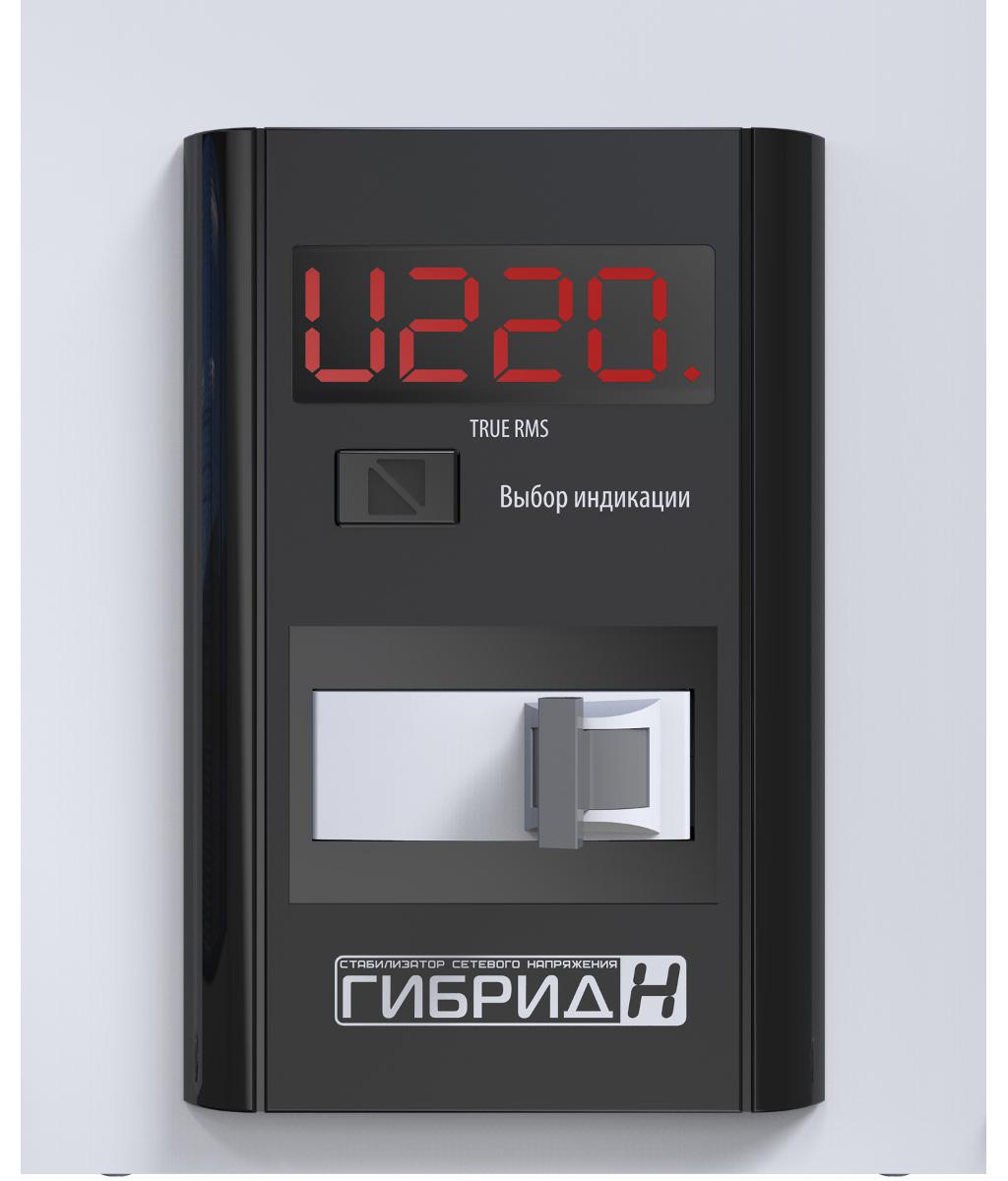

- наявність розширеної цифрової індикації при включеному режимі стабілізації на панелі управління стабілізатора (для Гібрид 25-40А):
- вхідної і вихідної напруги, В;
- частоти мережі, Гц;
- температури стабілізатора;
- кількості відключень по напрузі;
- кількості відключень по температурі;
- версії ПЗ плати управління;
- номер включеної ступені стабілізації;
- час роботи;
- кількість перемикань.
.jpg)
Релейні стабілізатори напруги завжди приваблювали покупців своєю ціною. Але за такою приманкою часто ховалася низька надійність і якість виконання апарату. І це на додаток до того, що релейні нормалізатори і так мають не бозна-який робочий ресурс. Це обумовлено технічною природою пристрої: основним робочим вузлом є реле - механічний елемент, перемикач, якому властиво зношуватися і виходити з ладу, особливо швидко - при роботі під навантаженням. Це й було основною і найбільш частою причиною відмови релейних стабілізаторів, а також розчарування покупців.
Фахівці компанії "Елекс-Engineering" вирішили виправити цю кричущу несправедливість і вирішити одвічний конфлікт ціни і якості. Їх зусиллями було винайдено інноваційний вид релейного стабілізатора напруги - ГІБРИД. Цей однофазний стабілізатор є гібридним. Для мінімізації зносу реле в апаратах від "Елекс" використовуються спеціальні захисні резистори. Відбувається все так: в момент перемикання реле вихідна напруга і струм навантаження перенаправляються через резистори. Це забезпечує необхідну довговічність реле навіть при досить важких умовах роботи протягом всього терміну експлуатації однофазного релейного стабілізатора ГІБРИД. Така технологія дозволяє значно підвищити проблемний для релейних стабілізаторів показник надійності, продовжити термін його служби. Але найголовніше те, що при поліпшенні параметрів довговічності і загальної якості виконання виробу від "Елекс" зберегли найважливішу перевагу релейних стабілізаторів - бюджетну ціну. Поспішайте придбати однофазний релейний стабілізатор ГІБРИД за спеціальною ціною у надійного постачальника електротехнічного обладнання - компанії Пульсар Лімітед.
Застосування однофазних стабілізаторів АМПЕР:
- Квартири;
- Будинки, котеджі;
- Дачі;
- Офіси;
- Захист газових котлів опалення з циркуляційним насосом;
- Свердловинні та побутові насоси водопостачання;
- Холодильники, кухонна техніка, телевізори та аудіоапаратура;
- Кондиціонери;
- Майстерні та дрібне напівпромислове обладнання;
- Об'єкти з резервним живленням від бензинових і дизель-генераторних установок.
СТАБІЛІЗАТОРИ АМПЕР ІДЕАЛЬНО ПІДХОДЯТЬ ДЛЯ РОБОТИ В ТАКИХ УМОВАХ:
- напруга на вході занижена — просідання до 95–100 В — або завищена до 295 В;
- стрибкоподібні зміни напруги під час увімкнення двигунів, зварювальних апаратів, обладнання сусіднього виробництва;
- у мережі імпульсні та радіоперешкоди — їх фільтрують вхідний дросель і варистори;
- у будинку встановлено або планується бензо- чи дизель-генератор — АМПЕР працює з генератором, на відміну від інверторних моделей;
- трифазний ввід із перекосом фаз — три однофазні АМПЕР незалежно вирівнюють кожну гілку;
- підключена чутлива електроніка: телевізори, аудіотехніка, котли з платами керування — точність до ±2,7 % без спотворення форми напруги;
- потрібна швидкодія без переплати: реакція 20 мс за ціною помітно нижчою за інверторний клас.
Особливості роботи та влаштування стабілізаторів АМПЕР:
- Високоточний RMS-вимір вхідної напруги та аналізатор мережі й стану стабілізатора: прилад безперервно контролює форму та рівень сигналу, а не миттєве значення.
- Керування побудоване на високопродуктивному ARM-мікроконтролері: логіка перемикання ступенів, захисти та індикація працюють як єдина цифрова система.
- Стабілізація ступенева: 9, 12 або 16 обмоток автотрансформатора перемикаються сімісторами (у старших моделях 63–80 А — тиристорами) за 20 мс — без розриву живлення.
- Силовий тороїдальний трансформатор працює безшумно та має мінімальні втрати на холостому ході — прилад можна розміщувати в житловій зоні.
- Вхідний дросель придушує високочастотні перешкоди від мережі, а вхідні й вихідні варистори поглинають імпульсні перенапруги, зокрема під час грозової активності.
- Електронний байпас (режим «транзит») подає навантаження напряму від мережі, продовжуючи контроль входу в діапазоні 120–265 В: зручно для обслуговування та зменшення нагріву.

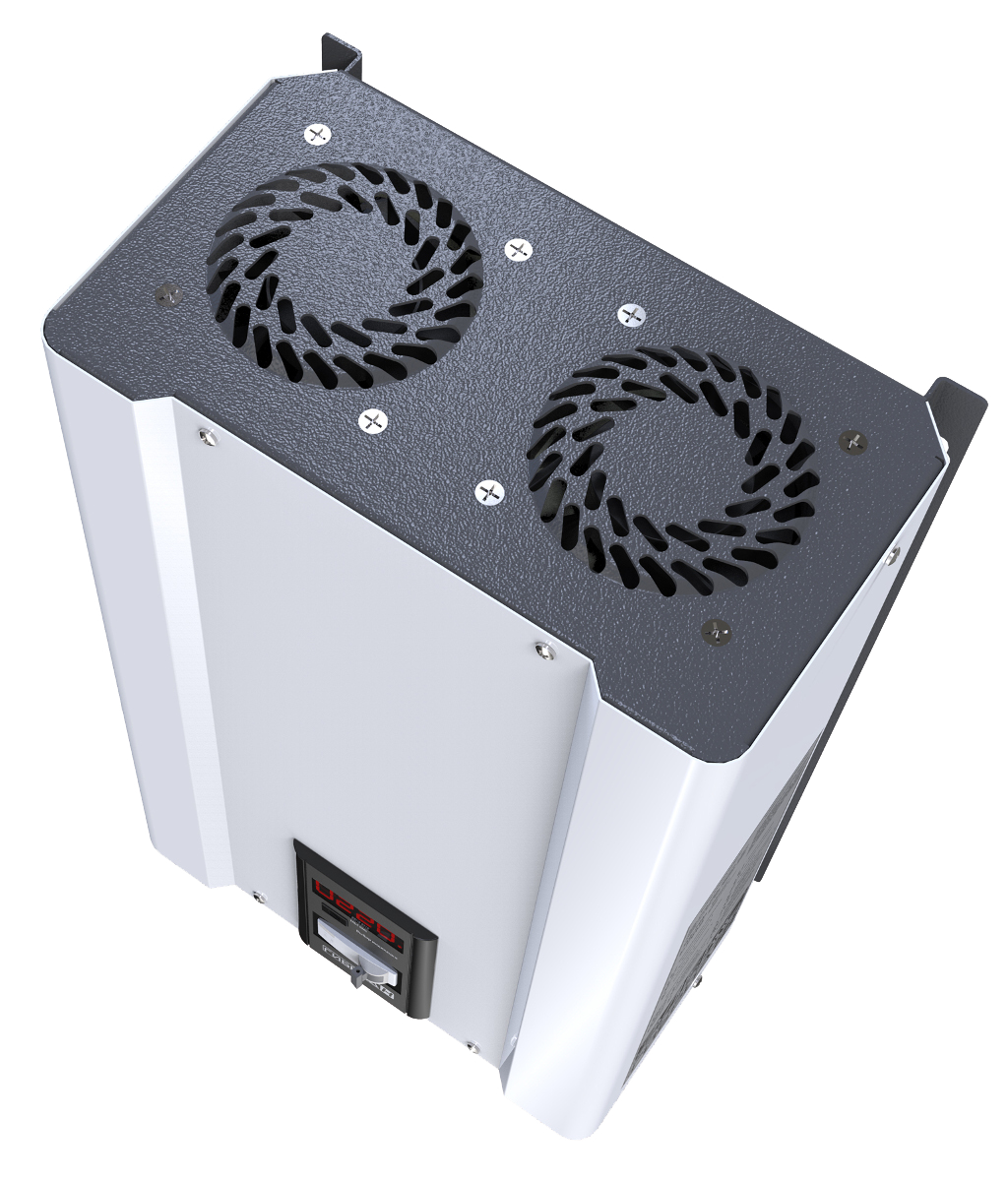

- Двошвидкісне інтелектуальне охолодження: голчастий охолоджувач ключів і вентилятори вмикаються лише за нагрівання силових вузлів; є окремий захист від перегріву.
- Автоматичне відключення навантаження при небезпечній напрузі з поверненням у роботу після нормалізації; поріг відключення підстроюється в діапазоні 60–135 В під вашу мережу.
- Струми короткого замикання та перевантаження обмежує вхідний автоматичний вимикач з B-характеристикою електромагнітного захисту.
- Розширена цифрова індикація: вхідна й вихідна напруга, струм, повна потужність, частота мережі, температури ключів і трансформатора, лічильники відключень, номери увімкнених ключів, версія ПЗ та код помилки за аварійної ситуації.
Який стабілізатор АМПЕР обрати: таблиця підбору за автоматом
Потужність лінійки АМПЕР побудована за струмом ввідного автомата — саме він, а не площа дому, визначає модель. Знайдіть свій автомат у першій колонці:
| Ввідний автомат | Потужність | Модель АМПЕР v2.0 | Що зможе живити (орієнтовно) | Байпас «транзит» |
|---|---|---|---|---|
| 10 А | 2,2 кВА | Ампер У 12-1-10 v2.0 | Холодильник, телевізор, освітлення, роутер — захист найнеобхіднішого | немає |
| 16 А | 3,5 кВА | Ампер У 12-1-16 v2.0 | Квартира без електрокотла: + бойлер, пральна машина, мікрохвильова піч | немає |
| 25 А | 5,5 кВА | Ампер У 12-1-25 v2.0 | Повна квартира або дача: + посудомийна машина, насос водопостачання | є |
| 32 А | 7 кВА | Ампер У 12-1-32 v2.0 | Дім із газовим котлом, циркуляційним насосом, повним набором кухонної техніки | є |
| 40 А | 9 кВА | Ампер У 12-1-40 v2.0 | Дім 100–150 м²: + кондиціонери, свердловинний насос | є |
| 50 А | 11 кВА | Ампер У 12-1-50 v2.0 | Дім 150–200 м², у т.ч. з компактним електрокотлом | є |
| 63 А | 14 кВА | Ампер У 12-1-63 v2.0 | Великий дім, дім + майстерня, електрокотіл середньої потужності | є |
| 80 А | 18 кВА | Ампер У 12-1-80 v2.0 | Дім з електроопаленням, напівпромислове обладнання | є |
- Для двигунів (насоси, холодильники, кондиціонери, компресори) закладайте запас 20–30 % на реактивну складову та пускові струми.
- У старших моделях на 63 і 80 А силові ключі — тиристори. Усі моделі — настінні, кліматичне виконання УХЛ 4.2 (сухе опалюване приміщення), маса від 13,5 до 35 кг.
- Точні характеристики кожної модифікації (стандартна / Ампер-Т / Ампер-Р) — у таблицях нижче на цій сторінці.
Сімісторний, релейний, сервопривідний чи інверторний: що обрати
Тип стабілізатора визначає точність, швидкість і ресурс приладу. Коротко: релейний — найдешевший, але повільний і неточний; сервопривідний — точний, але з механічним зносом щіток; сімісторний АМПЕР — швидкий, безшумний і сумісний із генератором; інверторний — максимально точний для критичної техніки.
| Тип | Принцип роботи | Точність | Час реакції | Шум і знос | Робота з генератором | Ціна |
|---|---|---|---|---|---|---|
| Релейний | ступеневе перемикання електромагнітних реле | ≈5–8 % | сотні мілісекунд | клацання реле, контакти зношуються | так | найнижча |
| Сервопривідний | мотор зі щітками переміщує повзунок по обмотці | 2–3 % | секунди | шум мотора, щітки потребують заміни | так | середня |
| Сімісторний АМПЕР | електронні ключі (симістори / тиристори), 9–16 ступенів | 2,7–4,5 % | 20 мс | безшумний, рухомих деталей немає, ресурс 12+ років | так (45–65 Гц) | помірно вища за релейний |
| Інверторний | подвійне перетворення, формує синусоїду заново | ≈0,5 % | практично миттєво | безшумний | зазвичай несумісний | найвища |
Характеристики АМПЕР — заводські дані; показники інших типів — орієнтовні ринкові діапазони.
Пульсар Лімітед — Енергія для Кращого Життя!
Часті запитання про однофазні стабілізатори АМПЕР
| Чим відрізняються АМПЕР (стандартний), Ампер-Т та Ампер-Р? | Стандартний АМПЕР v2.0 випускається на 9 або 12 ступенів із точністю 4,5 і 3,5 % відповідно. Ампер-Т — це 16 ступенів і підвищена точність ±2,7 %: його беруть туди, де стоїть чутлива електроніка. Ампер-Р — теж 16 ступенів, але з розширеним діапазоном входу: 120–275 В у межах точності та робота від 95 В — для слабких мереж із глибокими просадками. |
|---|---|
| Що краще для дому: сімісторний АМПЕР чи інверторний стабілізатор? | Сімісторний АМПЕР коригує напругу ступенями за 20 мс із точністю від 2,7 до 4,5 %, має ККД не нижче 98 % і коштує помітно дешевше за інверторний. Інверторний формує синусоїду заново: точність близько 0,5 % і робота від 90 В, але він дорожчий і зазвичай несумісний із генератором. Якщо мережа просідає помірно, а бюджет обмежений, АМПЕР закриває задачу повністю; якщо напруга регулярно падає нижче 140 В або підключене вимогливе обладнання — виправданий інверторний клас. |
| Чи працює АМПЕР від бензинового або дизельного генератора? | Так, робота від бензо- та дизель-генераторних установок заявлена виробником — це важлива відмінність від інверторних моделей, які з генератором несумісні. Робоча частота мережі — 45–65 Гц, що дає запас на нестабільні оберти генератора. Для будинків із резервним живленням сімісторний АМПЕР — часто єдиний придатний варіант. |
| Як підібрати потужність стабілізатора АМПЕР? | Модель обирають за номіналом ввідного автомата, бо лінійка побудована за струмом: 10 А — 2,2 кВА, 16 А — 3,5 кВА, 25 А — 5,5 кВА, 32 А — 7 кВА, 40 А — 9 кВА, 50 А — 11 кВА, 63 А — 14 кВА, 80 А — 18 кВА. За великої кількості двигунів і компресорів закладайте запас 20–30 % на реактивну складову та пускові струми. Орієнтир «автомат → модель → обладнання» — у таблиці підбору вище. |
| Що таке режим «транзит» і навіщо потрібен електронний байпас? | У режимі транзит навантаження живиться напряму від мережі в обхід ступенів регулювання, при цьому вхідна напруга продовжує контролюватися в діапазоні 120–265 В — і в разі виходу за межі спрацьовує захист. Режим зручний, коли напруга в нормі й треба зменшити нагрів чи обслужити прилад. Електронний байпас є в Ампер-Т, Ампер-Р і старших моделях стандартної лінійки (від 25 А); у моделях на 10 і 16 А він не передбачений. |
| Чи шумить стабілізатор і скільки він споживає сам? | Механічного шуму немає: у схемі тороїдальний трансформатор і електронні ключі — без сервомотора, щіток і перемикальних реле. Двошвидкісний вентилятор вмикається лише за нагрівання силових вузлів, зазвичай у спеку або під тривалою роботою на повному навантаженні. Власне споживання на холостому ході — не більше 30–35 Вт, ККД не нижче 98 %, тому прилад можна ставити в передпокої або технічній зоні житлового приміщення. |
| Який кабель потрібен для підключення і де розміщувати прилад? | Мінімальний переріз жил залежить від моделі: 4 мм² для 25 А, 6 мм² для 32 і 40 А, 10 мм² для 50 і 63 А, 16 мм² для 80 А; максимально клеми приймають 30–40 мм². Кріплення настінне, маса від 13,5 до 35 кг, кліматичне виконання УХЛ 4.2 передбачає сухе опалюване приміщення. Навколо корпусу залишайте вільний простір для конвекції та доступу до панелі індикації. |
| Чи можна поставити три однофазні АМПЕР у будинок із трифазним вводом? | Так, це поширене рішення: на кожну фазу ставлять окремий однофазний стабілізатор, і кожен незалежно вирівнює напругу на своїй гілці — перекіс фаз знімається автоматично. Схема підходить, коли основне навантаження однофазне. Якщо в будинку є трифазні електродвигуни, додатково потрібен блок контролю фаз, який вимкне їх у разі зникнення фази або неправильного чергування. |
| Скільки коштує стабілізатор АМПЕР і від чого залежить ціна? | Ціну уточнюйте у продавця-консультанта. |
| Де купити стабілізатор АМПЕР у Києві та чи є доставка по Україні? | Однофазні стабілізатори АМПЕР продає офіційний дилер — «Пульсар Лімітед»: самовиніс у Києві, доставка по Україні. Телефон відділу продажів — у розділі «Контакти» на цій сторінці. Гарантійне та післягарантійне обслуговування — у сервісному центрі. |
| Який стабілізатор кращий: сімісторний чи релейний? | Сімісторний точніший (2,7–4,5 % проти ≈5–8 % у релейного), реагує за 20 мс — у рази швидше, працює безшумно і служить 12+ років, бо не має контактів реле, що зношуються. Релейний виграє лише ціною. Для холодильника, газового котла, телевізора та іншої техніки з електронікою краще сімісторний: стабільна форма й точність напруги продовжують життя приладів. |
| Яка гарантія на стабілізатори АМПЕР? | 24 місяців. |
| Що означають 9, 12 і 16 ступенів стабілізації? | Ступінь — це крок перемикання обмотки автотрансформатора, яким електроніка додає або зменшує напругу. Що більше ступенів, то дрібніший крок і вища точність на виході: стандартний АМПЕР v2.0 — 9 або 12 ступенів (точність 4,5 і 3,5 %), Ампер-Т і Ампер-Р — 16 ступенів (точність ±2,7 %). Перемикання займає 20 мс — близько половини хвилі синусоїди. |
| Чи потрібен стабілізатор, якщо вже стоїть ІБП (безперебійник)? | Так, задачі різні: ІБП дає час автономії при зникненні світла, а стабілізатор вирівнює напругу, коли мережа є, але просіла або завищена. Стабілізатор перед ІБП зменшує кількість переходів на батареї — джерело рідше переключається, і акумулятор служить довше. Ці прилади працюють у парі й не замінюють один одного. |
| Як зрозуміти, що мережа потребує стабілізатора? | Ознаки: світло миготить або тьмяніє ввечері та в пік навантажень, техніка сама перезавантажується, холодильник чи котел відключаються по захисту. Об'єктивний критерій — покази приладу: вольтметр-розетка чи мультиметр стабільно показує нижче 198 В або вище 242 В (норма 220 В ±10 %). У старих мережах просадки до 160–180 В — типова картина, і стабілізатор вирішує проблему радикально. |
| Чи можна встановити та підключити АМПЕР самостійно? | Монтаж настінний, підключення через гвинтові клеми (до 30–40 мм²), схема проста й описана в паспорті виробу. Але роботи у ввідному щиті має виконувати електрик: неправильно підключений вхід — ризик для всієї проводки будинку. Виробник рекомендує сухе опалюване приміщення (УХЛ 4.2) і вільний простір навколо корпусу для охолодження. |
| Сертифікати та заключення |
| Дозвільна документація на стабілізатори ПП «НВФ »ЕЛЕКС".pdf (2.03 MiB) |
| Інструкції з експлуатації |
| Серія ГІБРИД 9 - 1 v2.0.pdf (1.87 MiB) |
