SEBL Никель-кадмиевые аккумуляторы EverExceed
Герметизированные NiCd батареи серии SEBL Pocket plate 10-1225Aч
Эта серия аккумуляторных батарей специально разработана для эксплуатации в различных условиях окружающей среды. Сохранив преимущества традиционных батарей, производитель обеспечил ещё одну очень важную особенность: сверхнизкую стоимость обслуживания.
Применение NiCd батарей SEBL:
- электроэнергетика;
- телекоммуникации;
- железная дорога;
- металлургия;
- горнодобывающая промышленность;
- освещение;
- источники бесперебойного\резервного питания;
- дизельные двигатели и электродвигатели в качестве стартового питания;
- транспортные средства в качестве прямого источника питания.
Низкие эксплуатационные расходы
Благодаря технологии клапанно-рекомбинационного типа, расход воды в аккумуляторной батарее низкий, а электролит длительное время сохраняет свою плотность: период долива воды – раз в 3-5 лет.
Высокая надежность

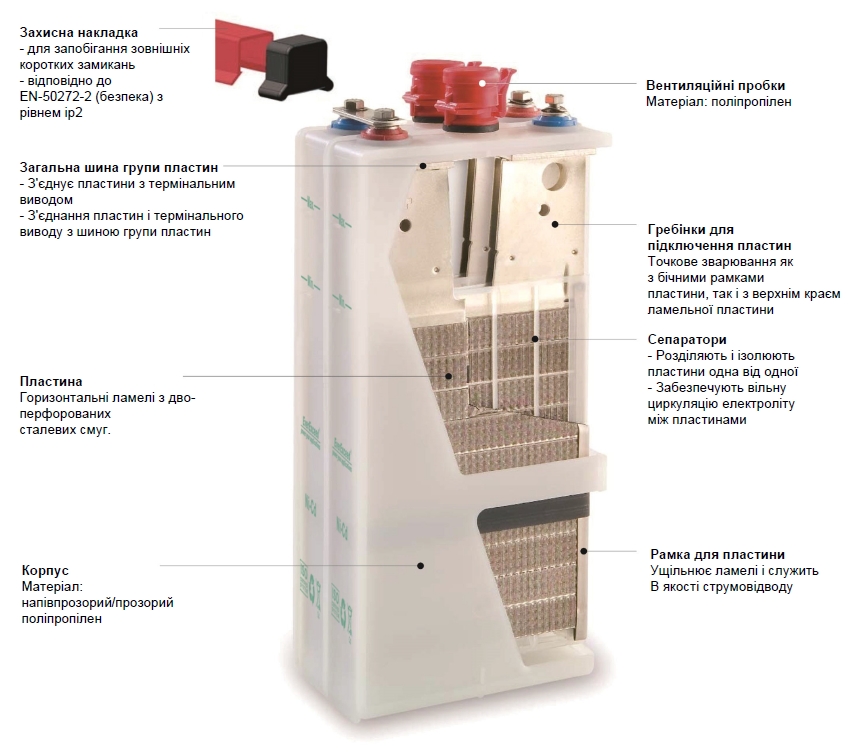

Положительные и отрицательные пластины ламельного типа обладают высокой механической прочностью. Корпус сделан из специального ударопрочного и устойчивого к износу полупрозрачного пластика. Благодаря применению новейших технологий и интеллектуального оборудования, корпус и крышка батареи соединены герметично, обеспечивая надежность конструкции батареи.
Батарея устойчива к перезаряду, чрезмерному разряду и короткому замыканию.
Может быть установлена на уже имеющихся электроэнергетических системах клиентов.
Высокая производительность
Применение инновационных технологий и оптимизированная конструкция батареи обеспечивает высокую производительность и возможность эксплуатации в диапазоне температур от -50°С до 70°C (от 58 °F до 158 °F).

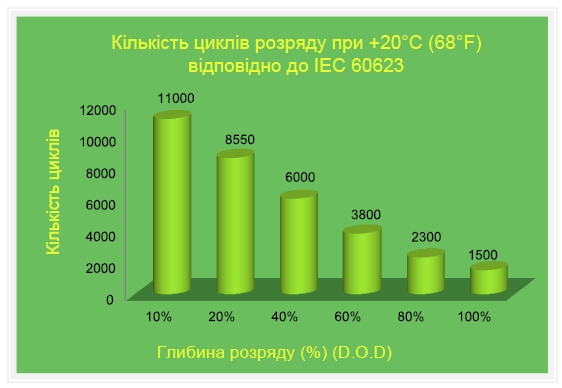

Срок службы - более 20 лет при соблюдении рекомендованных методов технического обслуживания и эксплуатации.
Особенности
Пламезащитная клапанно-регулируемая система внутреннего давления.
При выходе внутреннего давления за пределы безопасного значения, непрорекомбинировавшие между собой на отрицательной пластине водород и кислород выпускаются через клапан вентиляционной пробки и нормальное рабочее давление возвращается к 0,2 бар; при падении давления ниже уровня сброса, клапан снова закрывается, предотвращая попадание воздуха и карбонатизацию электролита.
Высокая эффективность поддерживающего заряда
Улучшенный состав пластин, применение качественных активных материалов повышает эффективность заряда, позволяет уменьшить напряжение поддерживающего заряда аккумулятора, даже при малом напряжении буферного заряда ёмкость батареи будет восстановлена.
После буферного заряда в течение 16 часов при 1.41± 0.01 В/элемент, батарея может быть разряжена на 80% от номинальной ёмкости.

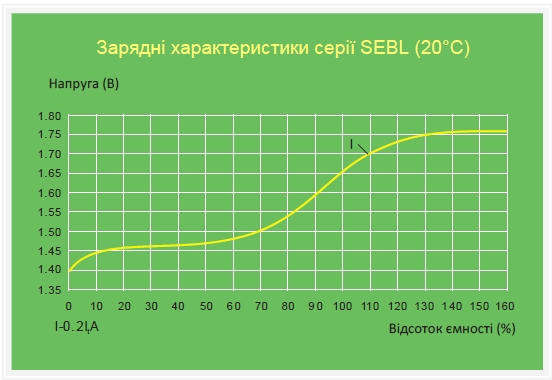

Заряд батареи
Рекомендуется использовать метод заряда для никель-кадмиевых аккумуляторов с постоянным напряжением, с ограничением тока для С/5 или С/10. Необходимо постоянно проверять напряжение заряда. Для оптимизации производительности батареи требуется обеспечить поддержание напряжения в следующих пределах:
Аккумуляторы можно заряжать в:
- режиме заряда аккумуляторной батареи при постоянном напряжении с подключенной нагрузкой
или
- режиме постоянного тока или режиме снижающегося тока при отключённой нагрузке.
Большая скорость заряда или перезаряд не причиняют вред батарее.
Минимальный поддерживающий ток заряда: 2 мА на Ач.
- Режим заряда аккумуляторной батареи при постоянном напряжении:
Для непрерывной параллельной работы:
- Буферное напряжение:
1,40 - 1,45 В/элемент для SEBL, SEBM и SEBH - Напряжение ускоренного заряда:
SEBL: 1,60-1,70 В/элемент
SEBM: 1,60-1,65 В/элемент
SEBH: 1,60-1,65 В/элемент
Более высокое напряжение уменьшит длительность заряда и повысит эффективность подзаряда, при этом может увеличиться расход воды.
Одноступенчатый заряд (без ускоренного заряда):
SEBL: 1,47-1,50 В/элемент
SEBM: 1,46 - 1,49 В/элемент
SEBH: 1,45 - 1,48 В/элемент
Для стартерных режимов:
- Рекомендуемое напряжение заряда: 1,50 - 1,55 В/элемент.
- Режим постоянного тока:
- Обычный заряд: 0,2 C5 A в течение 8 часов
- Рекомендуется для быстрого заряда: 0,4 C5 A для 2,5 часов с последующим зарядом 0,2 C5 A в течение 2,5 часов

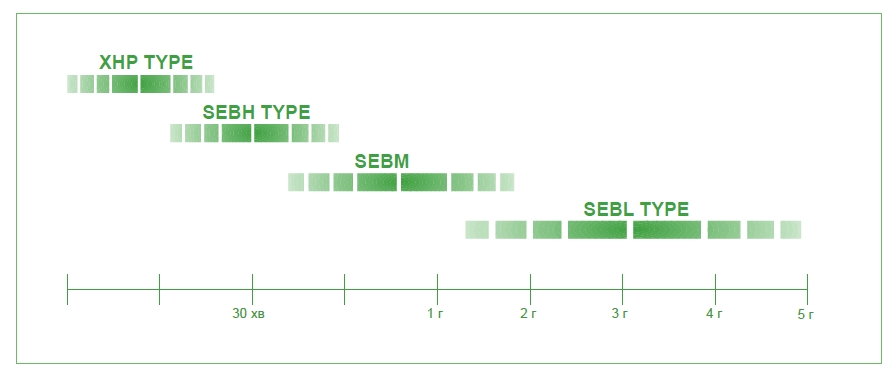

Выбор типа аккумулятора
В соответствии с необходимым временем резервирования (для конкретного назначения):
Первоначальный заряд
Весь заряд предпочтительно проводить постоянным током. Время заряда обратно пропорционально силе тока, устанавливаемой зарядным устройством.
Рекомендуемые нормы для первичного заряда:
- 0,2 C5 A в течение 10 часов
- 0,1 C5 A в течение 20 часов
 |
 |
 |
 |
 |
 |
Методы расчета
Информация, необходимая для расчета емкости батареи
Для точного расчета емкости батареи нужна следующая информация:
- Номинальное напряжение в системе
- Максимальное напряжение (для заряда)
- Расположение батареи и доступное пространство
- Напряжение буферного заряда
- Требуемый ток нагрузки
- Минимальное напряжение
- Физические условия
- Требуемое время резервного питания

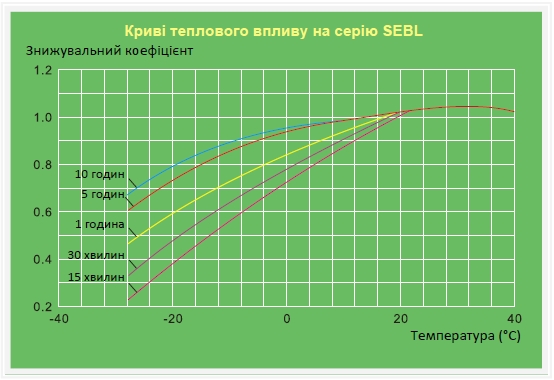

- Диапазон температур
Напряжение буферного заряда батареи NiCd SEBL
Напряжение буферного заряда, являющееся также напряжением работы общей цепи, для поддержания батареи в необходимом состоянии, рассчитывается по формуле:
Необходимое кол-во элементов = Напряжение цепи / Напряжение буферного заряда элемента
Минимальное напряжение элемента = Минимальное напряжение пост. тока / Количество элементов
Как правило напряжение буферного заряда составляет 1,40-1,48 В на элемент, но точное значение должно быть определено с учётом всех условий.
Например,
Никель-кадмиевая батарея EverExceed необходима для поддержания нагрузки инвертора 50 кВА при коэффициенте мощности 0,8 в течение 30 мин времени резервного питания при температуре 20-25°С. Входящее напряжение постоянного тока к инвертору работает в пределах 265 В при буферном подзаряде до минимума в 202 вольта в конце времени резервирования. КПД инвертора - 85%.
- Количество элементов (при рекомендованном буферном заряде 1.44 В/эл) = 265/1.44 ≈ 184 элемента
- Минимальное напряжение на элемент = 202/184 ≈ 1.10 вольт на элемент
- Максимальный ток батареи = 232,5 А
= (Нагрузка инвертора в КВА x Коэффициент мощности) / (Мин. напр. элемента x Количество элементов x КПД инвертора)
= (50KВA x 0.80) / (1.10 x 184 x 0.85) = 232.5 Ампер
Мы выберем батарею с емкостью равной или чуть выше 232,5 А.
Для удовлетворения требованию времени резервного питания в течение 30 минут, мы выберем необходимые батареи из серии SEBL. Согласно нашего каталога, тип элемента - SEBL300.
Аккумулятор должен состоять из 184 никель-кадмиевых элементов EverExceed типа SEBL300.
| Напряжение системы | Количество элементов | Диапазон количества элементов |
|---|---|---|
| 24 | 20 | 18～21 |
| 36 | 30 | 27～31 |
| 48 | 40 | 36～41 |
| 110 | 92 | 88～93 |
| 220 | 184 | 180～186 |
Количество элементов аккумулятора определяется делением номинального напряжения всей системы на номинальное напряжение элемента (1,2 В).
|
Модель |
Номин. напряж. (В) |
Ёмкость |
Габаритные размеры (мм/дюйм) |
Вес (кг/фунт) |
Тип выводов |
Материал корпуса |
||||||||
|
Длина |
Ширина |
Высота |
Без электролита |
С электролитом |
||||||||||
|
SEBL10 |
1.2 |
10 |
39 |
1.54 |
85 |
3.35 |
139 |
5.47 |
0.62 |
1.36 |
0.82 |
1.81 |
M6 |
MBS/PP |
|
SEBL11 |
1.2 |
11 |
29 |
1.14 |
81 |
3.19 |
223 |
8.78 |
0.72 |
1.59 |
0.92 |
2.03 |
M6 |
MBS/PP |
|
SEBL20 |
1.2 |
20 |
34 |
1.34 |
115 |
4.53 |
222 |
8.74 |
1.00 |
2.04 |
1.23 |
2.71 |
M6 |
MBS/PP |
|
SEBL25 |
1.2 |
25 |
32 |
1.26 |
113 |
4.45 |
223 |
8.78 |
1.15 |
2.54 |
1.30 |
2.87 |
M6 |
MBS/PP |
|
SEBL30 |
1.2 |
30 |
70 |
2.76 |
136 |
5.35 |
240 |
9.45 |
1.72 |
3.79 |
2.85 |
6.28 |
M10 X1 |
MBS/PP |
|
SEBL40 |
1.2 |
40 |
70 |
2.76 |
136 |
5.35 |
240 |
9.45 |
2.17 |
4.78 |
3.07 |
6.77 |
M10 X1 |
MBS/PP |
|
SEBL50 |
1.2 |
50 |
70 |
2.76 |
136 |
5.35 |
247 |
9.72 |
2.58 |
5.68 |
3.12 |
6.88 |
M10 X1 |
MBS/PP |
|
SEBL60 |
1.2 |
60 |
71 |
2.80 |
135 |
5.31 |
286 |
11.3 |
3.25 |
7.17 |
4.25 |
9.37 |
M16 |
MBS/PP |
|
SEBL70 |
1.2 |
70 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
3.85 |
8.48 |
5.55 |
12.2 |
M10 X1 |
MBS/PP |
|
SEBL80 |
1.2 |
80 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
4.02 |
8.86 |
5.82 |
12.8 |
M10 X1 |
MBS/PP |
|
SEBL90 |
1.2 |
90 |
80 |
3.15 |
141 |
5.55 |
365 |
14.4 |
4.20 |
9.26 |
6.00 |
13.2 |
M10 X1 |
MBS/PP |
|
SEBL95 |
1.2 |
95 |
80 |
3.15 |
141 |
5.55 |
365 |
14.4 |
4.30 |
9.48 |
6.10 |
13.5 |
M10 X1 |
MBS/PP |
|
SEBL100 |
1.2 |
100 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
4.55 |
10.0 |
6.25 |
13.8 |
M10 X1 |
MBS/PP |
|
SEBL120 |
1.2 |
120 |
83 |
3.27 |
144 |
5.67 |
368 |
14.5 |
5.04 |
11.1 |
6.44 |
14.2 |
M10 X1 |
MBS/PP |
|
SEBL130 |
1.2 |
130 |
80 |
3.15 |
141 |
5.55 |
365 |
14.4 |
5.30 |
11.7 |
6.50 |
14.3 |
M10 X1 |
MBS/PP |
|
SEBL135 |
1.2 |
135 |
165 |
6.49 |
107 |
4.21 |
350 |
13.8 |
6.00 |
13.2 |
8.5 |
18.7 |
M20 |
MBS/PP |
|
SEBL150 |
1.2 |
150 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
6.83 |
15.1 |
9.03 |
19.9 |
M20 |
MBS/PP |
|
SEBL160 |
1.2 |
160 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
7.00 |
15.4 |
9.20 |
20.3 |
M20 |
MBS/PP |
|
SEBL170 |
1.2 |
170 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
7.60 |
16.8 |
9.80 |
21.6 |
M20 |
MBS/PP |
|
SEBL180 |
1.2 |
180 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
7.65 |
16.9 |
9.85 |
21.7 |
M20 |
MBS/PP |
|
SEBL200 |
1.2 |
200 |
106 |
4.17 |
164 |
6.46 |
345 |
13.6 |
8.05 |
17.7 |
10.1 |
22.3 |
M20 |
MBS/PP |
|
SEBL230 |
1.2 |
230 |
138 |
5.43 |
276 |
10.9 |
425 |
16.7 |
12.2 |
26.9 |
18.3 |
40.3 |
M20 |
MBS/PP |
|
SEBL240 |
1.2 |
240 |
138 |
5.43 |
276 |
10.9 |
425 |
16.7 |
12.4 |
27.3 |
18.4 |
40.6 |
M20 |
MBS/PP |
|
SEBL250 |
1.2 |
250 |
138 |
5.43 |
276 |
10.9 |
425 |
16.7 |
13 |
28.7 |
18.5 |
40.8 |
M20 |
MBS/PP |
Являясь ЭКСКЛЮЗИВНЫМ представителем компании EverExceed Industrial Corporation LTD в Украине,
ООО "Пульсар Лимитед" ГАРАНТИРУЕТ надежность продукции, долговечность,
соответствие заявленным техническим
характеристикам.
+38 (099) 253-55-30 — склад
Адрес склада:
Ул. Бориспольская, 181, Киев, 02000
(Отгрузка со склада только по предварительному согласованию с менеджером! )
Уважаемые клиенты!
Просим Вас обращаться в центральный офис компании «Пульсар Лимитед» только по вопросам:
- оптовых закупок и крупных проектов
- покупки стабилизаторов напряжения
- покупки систем бесперебойного питания
- покупки солнечных фотомодулей и готовых систем
Розничную покупку Вы можете осуществить у любого из наших осведомленных бизнес-партнеров.
Пожалуйста, выберете ближайшего к Вам представителя:
|
Река Моторс Аккумуляторы для лодок Киев, ул. Садовая 20-2 (вул. Стеценка) (044) 591 9151; (097) 185 5151; (099) 538 5151 |
Навитек Аккумуляторы, ИБП, инверторы, солнечные батареи Киев, пр-т Петра Григоренко, 39-Б, оф. 2/2 (044) 537 16 86; (050) 411 40 05; (067) 466 96 60 |
|
НТС-групп; (видео отзыв) Аккумуляторы для ИБП Киев, ул. Бориспольская 9, корпус 91, оф.114 (044) 587 94 49 |
Компания «ТОРГ-ГРУП» (видео отзыв) Аккумуляторы, Электроинструменты Киев, проспект Голосеевский 97-А (044) 259 04 37; (096) 804 00 50 |
|
Компания «Энергомаркет» Аккумуляторы, инверторные системы, солнечные батареи (063) 139 80 29; (050) 599 16 68 |
Интернет-магазин Хоум Энерджи Аккумуляторы, инверторы, солнечные батареи Киев, ул. Василия Верховинца 1а, оф. 6 (050) 105 62 29 |
|
Компания SolarEnegro Солнечные батареи для дома Киев, ул. Новозабарская, 19 (097) 637 04 81 |
TOPtrade Аккумуляторы, ИБП, инверторы, солнечные батареи Киев, ул. Б. Хмельницкого 16-22 https://www.toptrade.com.ua(098) 107 03 72; (063) 613 08 71 |
|
Компания «Энергогарант» Аккумуляторы, системы резервного питания ул.Новоконстантиновская 1-В (044) 331 17 06; (097) 204 80 38; (050) 270 80 75 |
ООО «Комел-Электро» Аккумуляторы, инверторы, онлайн ИБП Киев (044) 390 19 89; (067) 208 91 22; (050) 446 25 83; (063) 238 08 29 |
|
Интернет-магазин «Викрутка.UA» Техника и аксессуары для авто, дома, дачи, офиса Киев, просп. Московский, 16(066) 745 45 17; (063) 873 54 34; (067) 287 42 74 |
Интернет-магазин «СТАБ-Украина» Аккумуляторы, инверторы, онлайн ИБП Киев,Окружная дорога (Вишневое, Черновола 49) (044) 337 90 91 |
|
Интернет-магазин «Meners» Инверторы, онлайн ИБП Киев, ул. Проспект Победы, 67, корпус «G» Бизнес центр «Нивки Сити» (067) 320 16 31 |
Интернет-магазин «ELBUY» Аккумуляторы, инверторы, онлайн ИБП Киев, ул. Волгоградская 12 (067) 239 26 23; (050) 562 76 70; (063) 232 13 96 |
|
Интернет-магазин «In-Green» Аккумуляторы, инверторы, онлайн ИБП Киев, , пер. Руслана Лужевского 14, корп. 3Б, 1 этаж (044) 232 90 75; (067) 569 82 28; (093) 170 07 89 |
Сеть магазинов стабильного электропитания «Вольтмаркет» Полный спектр услуг: продажа, монтаж и обслуживание современного электротехнического оборудования Киев, проспект Мира, 6 Киев, Воздухофлотский проспект, 55 (044) 561 71 06; (050) 944 71 06; (067) 544 71 06 |
|
Интернет-магазин «А-Трейд» Аккумуляторы, инверторы, онлайн ИБП Киев (063) 512 92 62; (050) 540 53 40 |
Интернет-магазин «КилоВатт» Магазин аккумуляторов и другого электротехнического оборудования Киев, ул. Семьи Хохловых 15, корп. А, 3 этаж, офис 32 (возле метро "Дорогожичи"), бизнес-центр "Кронос", (044) 227 75 05 |
|
Интернет-магазин «AKS» Аккумуляторы, инверторы, онлайн ИБП Киев, пр-т Степана Бандеры, 8 Киев, ул. Довженко, 1 (угол с ул. Эжена Потье) Киев, ул. Ушинского, 1 (080) 050 49 99 |
|
Золотое Сечение Аккумуляторы, инверторные системы, ИБП, солнечные батареи Харьков, ул. Плехановская, 23 (057) 771 44 28; (050) 343 36 54 |
Best Energy Аккумуляторы, системы электропитания Харьков: 61001, пл. Востания, 5/7, (057) 750 80 04; (067) 186 75 71; (066) 823 49 45 |
|
Сеть магазинов стабильного электропитания «Вольтмаркет» Полный спектр услуг: продажа, монтаж и обслуживание современного электротехнического оборудования Харьков, проспект Московский, 35 (063) 944 71 06; (050) 944 71 06; (067) 544 71 06 |
|
Компания «Энергосейв системс»; (видео отзыв) Технологии для производства и хранения энергии Днепровская область, г. Кривой Рог, ул. Волгоградская, 4 (068) 153 73 03; (073) 073 63 83; (066) 086 73 03 |
Сеть магазинов стабильного электропитания «Вольтмаркет» Полный спектр услуг: продажа, монтаж и обслуживание современного электротехнического оборудования Днепр, проспект Богдана Хмельницкого, 15 (056) 798 41 06; (050) 944 71 06; (067) 544 71 06 |
|
ЕкоЦентр Акумулятори Тернопіль, вул. За Рудкою, 15 (0352) 52 34 95; (098) 036 25 35 |
|
ЕлектроПатрон Акумулятори, інверторні системи, ДБЖ, стабілізатори напруги Львів вул.Зелена, 238 (098) 739 04 34 |
|
ООО «АНДИ ЭЛЕКТРО» Аккумуляторы, ИБП, инверторы, системы резервного и автономного питания Одесса, Ленинградское шоссе, 2(095) 825 31 90 |
Best Energy Аккумуляторы, системы электропитания Одесса: 65059, ул. Краснова 8, (048) 700 12 20; (067) 115 82 89; (050) 680 49 19 |
|
Интернет-магазин «220pro.com.ua» Аккумуляторы, ИБП, инверторы Одесса, ул. Слепнева, 2 http://220pro.com.ua/(099) 380 60 00; (048) 795 38 27; (094) 951 68 27 (Viber) |
Интернет-магазин «In-Green» Аккумуляторы, инверторы, онлайн ИБП Одесса (048) 735 72 02; (067) 569 82 28; (093) 170 07 89 |
|
Сеть магазинов стабильного электропитания «Вольтмаркет» Полный спектр услуг: продажа, монтаж и обслуживание современного электротехнического оборудования Одесса, ул. Разумовская, 17 https:/voltmarket.ua(067) 544 71 06 |
Інтернет-магазин «FastMarket», товари з гарантією Акумулятори альтернативна енергетика, радіоприймачі Одеська область, Березівка, вул. Пушкінська 1\8 fastmarket.com.ua0-800-337-279 - Безплатна гаряча лінія |
|
Интернет-магазин «VipMart» - оборудование для солнечных станций Оборудование для солнечных станций Украина, Одесская область, Одеський регіон vipmart.com.ua0-800-330-712 - Безплатна гаряча лінія |
|
Best Energy Аккумуляторы, системы электропитания Херсон: 73013, ул. Тираспольська, 60А, оф. 107, (063) 793 77 62; (055) 202 3451 |
|
Интернет-магазин Eco Electro Аккумуляторы, инверторы, ИБП 54000, Украина, г. Николаев, ул. Чигрина, 29, офис 301 (3 этаж) (095) 660 95 95; (098) 115 97 75 |
|
Магазин «Водолей» Системы резервного электропитания, аккумуляторы Измаил, ул. Котовского 73 (067) 557 49 98 |
|
Інтернет-магазин «DIODom» ИБП, инверторы, аккумуляторы Вінниця, вул. Шмидта 32 (068) 212 21 82 |
|
Интернет-магазин «СТЕМ» Аккумуляторы Ивано-Франковск, ул. Вишневского, 8 (068) 993 19 98; (095) 348 97 31; (0342) 543 541 |
|
ТОВ «НВО ГЛІСАДА» Продажа и инсталляция систем бесперебойного питания Черкассы ул. Петровского, 190 (098) 279 00 57 |
|
ТОВ «Комтех Сервис» Системы бесперебойного электропитания, электромонтажные работы Закарпатская область, г. Буштино, вул. Торгова 8А (067) 314 58 90 |
|
Интернет-магазин Технофокс Электротехника, отопительное оборудование, товары для дома и сада г. Бровары, ул.Хельсинской группы, 14Б (бывшая ул. Буденного) (044) 338 47 74; (098) 74 872 74; (093) 74 799 74; (099) 74 202 74 |
