Инверторный стабилизатор КВАНТ (QUANT) 3 фазы
3х фазные стабилизаторы КВАНТ с опцией однофазной работы.

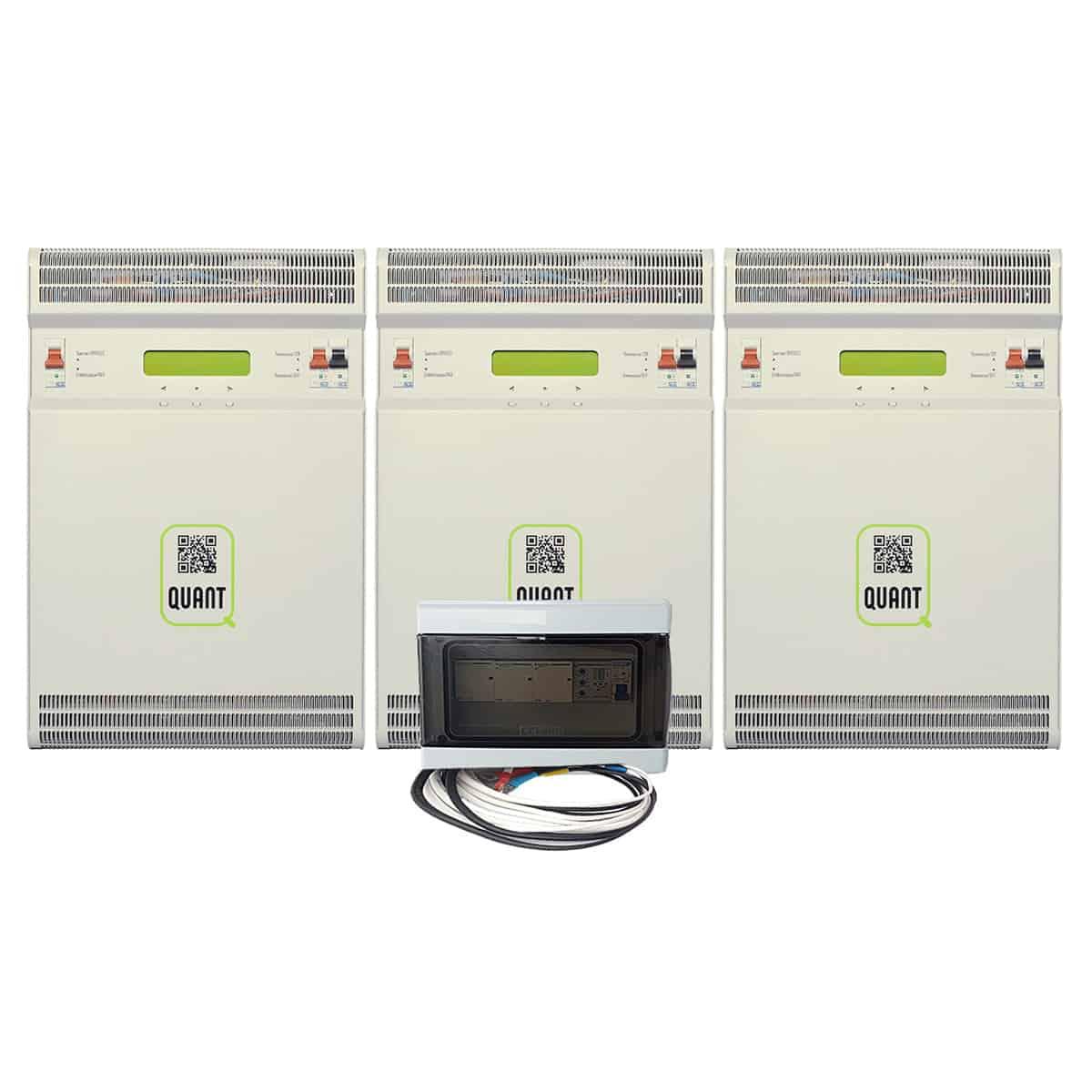

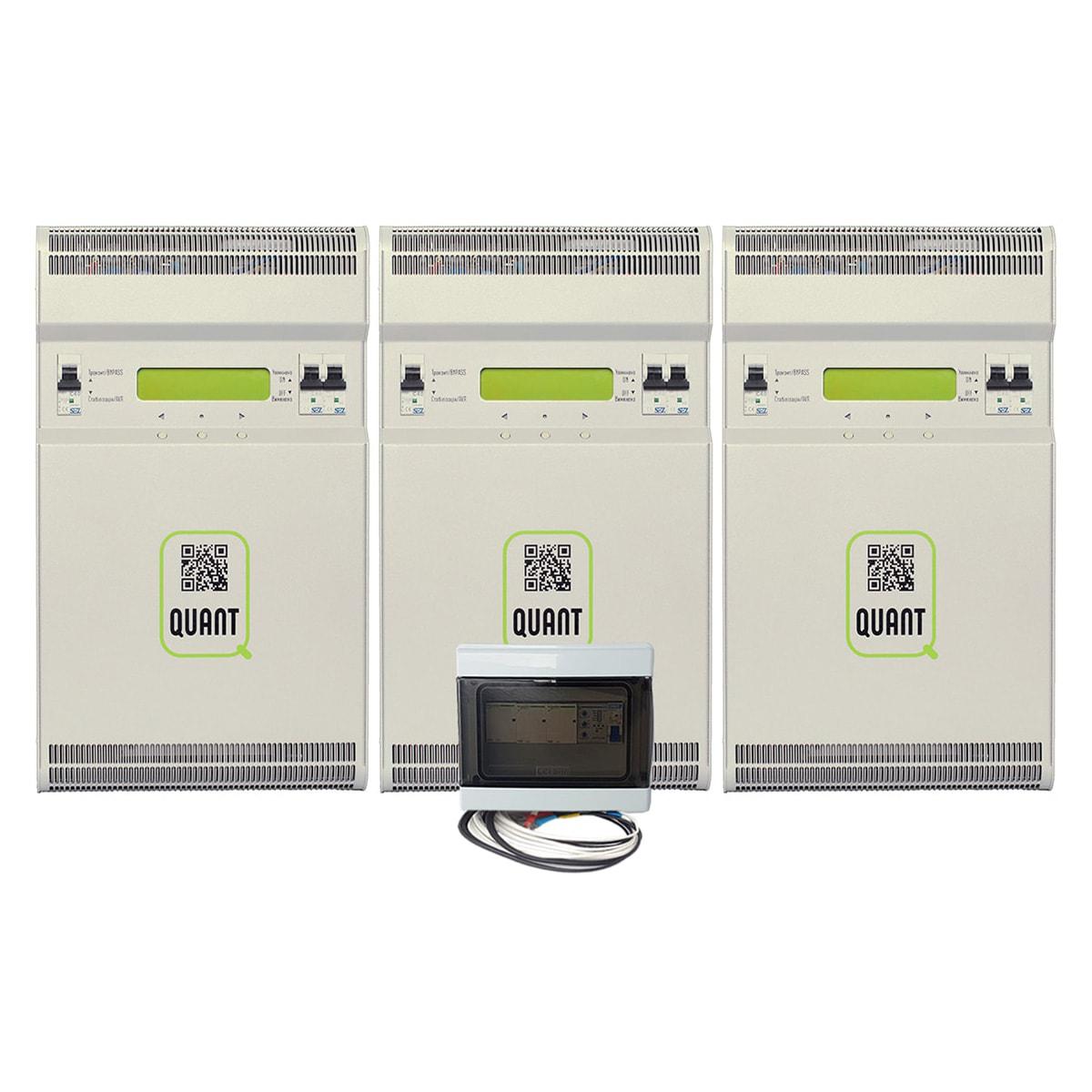

Устройство состоит из трёх однофазных инверторных стабилизаторов, работающих совместно с блоком контроля фаз. Главное отличие от обычных трехфазных стабилизатора с синхронизатором зпключается в том, что не происходит блокировка работы однофазных потребителей даже при пропадании двух фаз.
Стабилизаторы QUANT второго поколения на выходе дают совершенно безопасное для потребителей напряжение 220В (230В) без скачков напряжения на выходе, даже при значительных колебаниях напряжения во входящей сети.
Благодаря встроенным фильтрам, как на входе, так и на выходе, стабилизатор Квант успевает отреагировать резкие изменения напряжения в сети за 10 микросекунд (десять миллионных долей секунды!) и обеспечить на выходе стабилизированное напряжение 220В (230В) +/- 0,5%.
Стабилизатор напряжения QUANT — это уникальная разработка украинских экспертов, на основе опыта разработок стабилизаторов других типов и многолетней обратной связи от клиентов по повышению надёжности и качества электропитания.
Гарантия — 5 лет
+ до 5 лет дополнительной гарантии при бесплатной регистрации серийного номера и анкетирования о работе устройства на сайте
Преимущества трёхфазного ИНВЕРТОРНОГО СТАБИЛИЗАТОРА QUANT с двойным преобразованием:
- Бесшумный (инверторного типа, отсутствует трансформатор, реле переключения и другие движущиеся элементы, за исключением тихоходного вентилятора);
- Диапазон входящих напряжений от 90 до 350 В. На выходе стабильное напряжение 220В (230В) +/- 0,5%;
- Плавный запуск и встроенный фильтр помех (идеально подходит для чувстветельного высокоточного оборудования);
- Поглощает импульсы, на выходе ВСЕГДА безопасное напряжение чистой формы (за счёт двойного преобразования и встроенных фильтров);
- Нет ступеней, плавная стабилизация даже при резких скачках напряжения во входящей сети;
- Надёжный с гарантией 5 лет (+5 лет при бесплатной регистрации);
- Повышение надежности обеспечения правильным трехфазным питанием соответствующих трехфазных нагрузок (работа блока со стабилизатора направлена на избавление от перекоса фаз по напряжению и контроля за фазами для оптимально безопасного расположения синхронизации)
- Удобная логистика, установка и сервис (3 отдельных стабилизатора весом максимум до 16 кг каждый (для модели 18кВт) и блок питания фаз)
Как работают другие трёхфазные стабилизаторы:
- требуется одновременное наличие всех трёх фаз (при пропадании хотя бы одной фазы — устройство переходит в аварию);
- с ограниченным допустимым разбросом по перекосу фаз;
- при правильном чередовании фаз (при наличии случайной перефазировки во время ремонтных работ в сети общего пользования, стабилизатор уйдёи в ошибку);
- при правильном угле фаз 120°.
Как работает блок контроля фаз инверторного стабилизатора КВАНТ:
Блок контроля построен на базе многофункционального устройства защиты, вклюючающего в себя реле контроля фаз РНПП 311м (производитель Novatek Electro) и магнитных пускателей (Schneider Electric).
В случае аварии по трехфазному питанию (пропадание одной фазы, отключение одного из стабилизаторов в следствие перегрузки, замена очерёдности фаз электриками в сети) — сработает реле контроля фаз, что приведёт к отключению только трехфазных потребителей. А однофазные нагрузки не проходящие через магнитный пускатель, которым управляет реле контроля фаз, распределяются по трём линиям непосредственно с выходов стабилизаторов. Дополнительно установлен автомат для отключения пускателей вручную.
В продаже имеется готовый мини-электрошкафчик, в котором собраны все необходимые узлы, и выведены провода для подключения на выходы стабилизаторов (и на их нулевые клеммы тоже, на все три). Также есть вариант удешевления блока контроля фаз, ориентировочно до 30% за счёт замены автоматики производителя Schneider Electric на автоматику E.Next.
Особенности работы и устройства инверторного стабилизатора КВАНТ:
01 С момента возникновения резкого скачка напряжения на входе до прохождения его через фильтры на выход проходит до 10 микросекунд (0.00001 секунды). За эти десятки микросекунд, стабилизатор успевает отреагировать и сделать напряжение на выходе уже номинальным 220В (230В)! Благодаря фильтрам, происходит временная задержка. Один из таких фильтров — силовой реактор, который пропускает через себя рабочую мощность по входу и превращает прямоугольное напряжения ШИМ в гладкое синусоидальное напряжение на выходе.
02 Второй из таких фильтров — входной фильтр отсекает помехи из сети. А после работы стабилизатора, выходное напряжение фильтруется ещё одним выходным фильтром. Это позволяет питать подключенную нагрузку совершенно чистым напряжением без помех, в том числе и от работы самого стабилизатора.
03 Материнская плата - сердце прибора. Она управляет рабочими модулями на базе процессора СМ32 работающим на высокой скорости 72 МГ. Процессор ШИМ выделен в отдельный блок и обслуживает только физику: работу ШИМа, работу автоматики и прочее.
04 Датчик тока Quant - комбинированный, многоканальный. Он быстро отсекает и ограничивает ток при его превышении. Это одно из преимуществ и отличий ИНВЕРТОРНОГО стабилизатора. Благодаря этой технологии получилось реализовать ЭКО режим. Он встроен по умолчанию на случай, если у кого-то в доме или на производстве имеется мощная нагрузка, которая, при включении, могла просаживать напряжение соседям.
05 На входных клеммах стоят варисторы, благодаря которым моследствия от удара молнии поблизости со стабилизатором, сводятся к минимуму.
06 Для удобства пользования стабилизатором Quant на корпусе сделана выходная розетка подключена непосредственно к выходным клеммам.
07 "На лету" компенсируется и корректируется мгновенное превышение входного напряжения из сети. Если, в какой-то момент времени внезапно произошёл скачок напряжения до 340 В со 160 В, то на выходе без колебания будет 220 Вольт. Каждое следующее мгновение корректирует значение текущей сети. Плата, так называемых, летающих драйверов, закрыта экранами для того, чтоб не ловить помех и не излучать помех в сеть и окружающее пространство.
08 Благодаря силовым ёмкостям фирмы Эпкос, которые выдерживает большие токи, стабилизатор-инвертор с большим запасом генерирует выходной ток. Ёмкости также дают сглаживание ШИМ сигнала. ШИМ без накопления энергии.
09 Современные технические и уникальные авторские решения: немецкие транзисторы Infinion пятого поколения значительно быстрее транзисторов предыдущего поколения. Также применены оптроны авторской разработки, которые выдерживают скорость нарастания до 100 Киловольт в микросекунду.
10 Комбинированный силовой модуль от Quant вобрал в себя ту самуя знаменитую защиту от коммутационных перенапряжений c поглотителем из нихрома. Защита имет высокие удельные и малые температурные коэффициенты сопротивления. Схема этой защиты, улавливает напряжение выше 500 Вольт, мгновенно поглощая громадные токи до 350 Ампер.
Пульсар Лимитед — Энергия для лучшей жизни!
|
МОДЕЛЬ |
QUANT-16,5 (3Х5,5) |
QUANT-21 (3Х7) |
QUANT-27 (3Х9) |
QUANT-33 (3Х11) |
QUANT-42 (3Х14) |
QUANT-54 (3Х18) |
|
Тип стабилизации |
Инверторный с опережающей защитой |
|||||
|
Количество ступеней |
Ступеней нет. Гладкое регулирование. |
|||||
|
Выходная мощность на фазу при 220В, кВт |
5,5 |
7 |
8,8 |
11 |
13,8 |
17,6 |
|
Выходная мощность на фазу при 110В, кВт |
2,75 |
3,5 |
4,4 |
5,5 |
6,9 |
8,8 |
|
Выходное напряжение, В |
220 или 230 |
|||||
|
Номинальный входной ток на фазу, А |
25 |
32 |
40 |
50 |
63 |
80 |
|
Ток перегрузки и КЗ на фазу, А |
50 |
60 |
80 |
100 |
120 |
140 |
|
Время откл. с нагр. >125%, сек. |
10 |
|||||
|
Время откл. с нагр. >150%—КЗ, сек. |
1 |
|||||
|
Точность стабилизации, % |
0,5 |
|||||
|
Диапазон входных напряжений, В |
90-350 |
|||||
|
Диапазон стабилизации, В |
90-350 |
|||||
|
Диапазон рабочих температур, °С |
.+5 …+40 |
|||||
|
Диапазон влажности, % |
40…80 |
|||||
|
Задержка перед включением, сек. |
6 |
|||||
|
Способ монтажа |
Навесной |
|||||
|
Клас защиты |
ІР20 |
|||||
|
Охлаждение |
Принудительное. Малошумное. |
|||||
|
Количество фаз |
3 |
|||||
|
Совместимость с генератором |
Нет |
|||||
|
Функция компенсатора реактивного тока нагрузки |
Есть |
|||||
|
Функция ограничения тока |
Есть |
|||||
|
Измерение мощности |
Есть |
|||||
|
Механический Байпас |
Есть |
|||||
|
Функция плавного пуска |
Есть |
|||||
|
Дисплей |
Есть |
|||||
|
Выходная розетка 220/230 В |
Есть |
|||||
|
Цвет |
Светло-серый |
|||||
|
Потребляемая мощность на фазу, Вт |
15 |
15 |
17 |
21 |
22 |
25 |
|
Габариты одного модуля, мм., ВхШхГ |
430х250х125 |
470х310х125 |
480х350х125 |
|||
|
Вес одного модуля, кг |
~ 11 |
~ 15 |
||||
|
Гарантия, мес. |
60 |
|||||
|
Дополнительная гарантия, мес. |
60 |
|||||
|
Страна-производитель товара |
Украина, г.Житомир |
|||||
|
Страна регистрации бренда |
Украина |
|||||
Являясь ЭКСКЛЮЗИВНЫМ представителем компании EverExceed Industrial Corporation LTD в Украине,
ООО "Пульсар Лимитед" ГАРАНТИРУЕТ надежность продукции, долговечность,
соответствие заявленным техническим
характеристикам.
