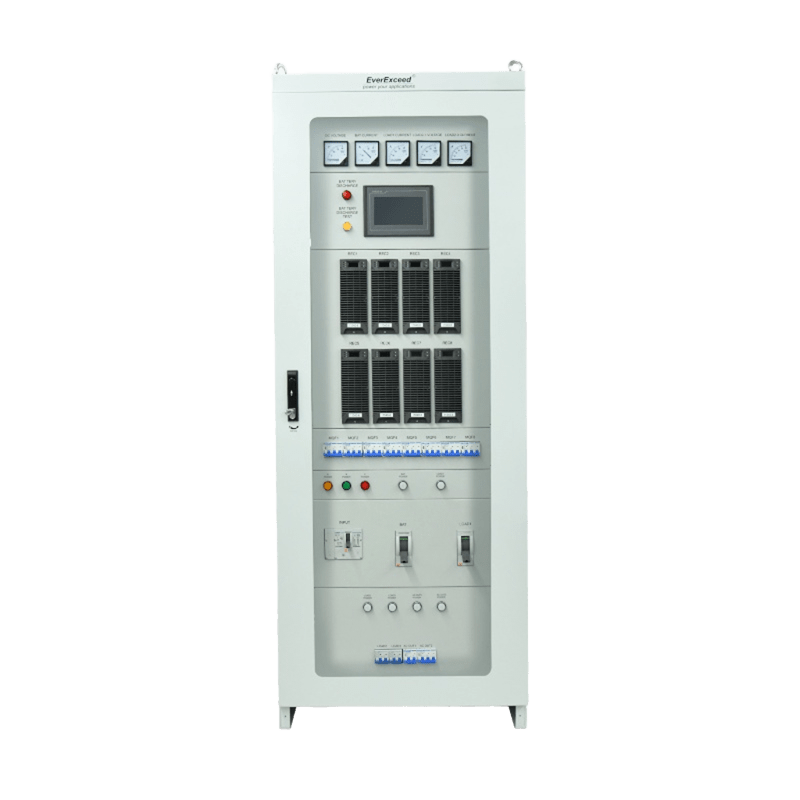

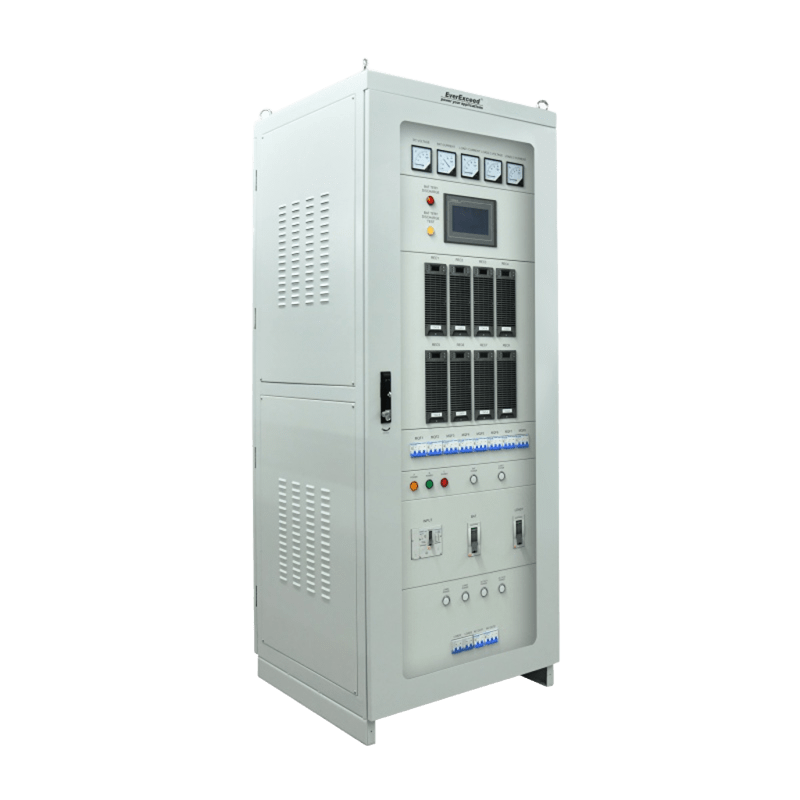

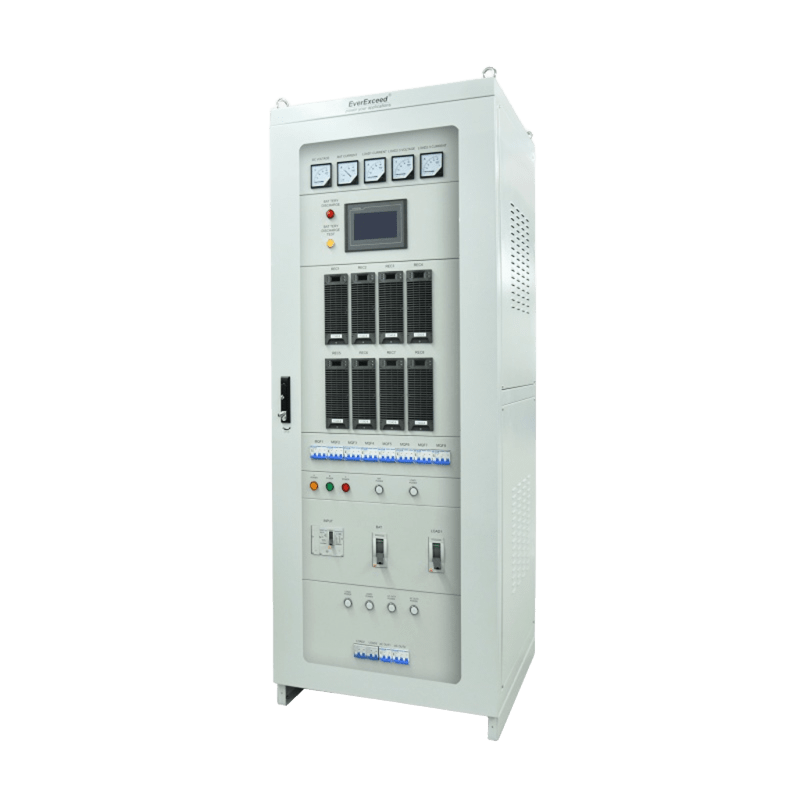

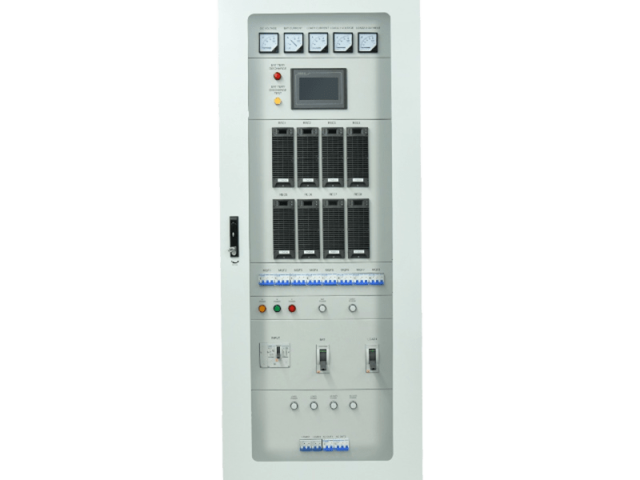

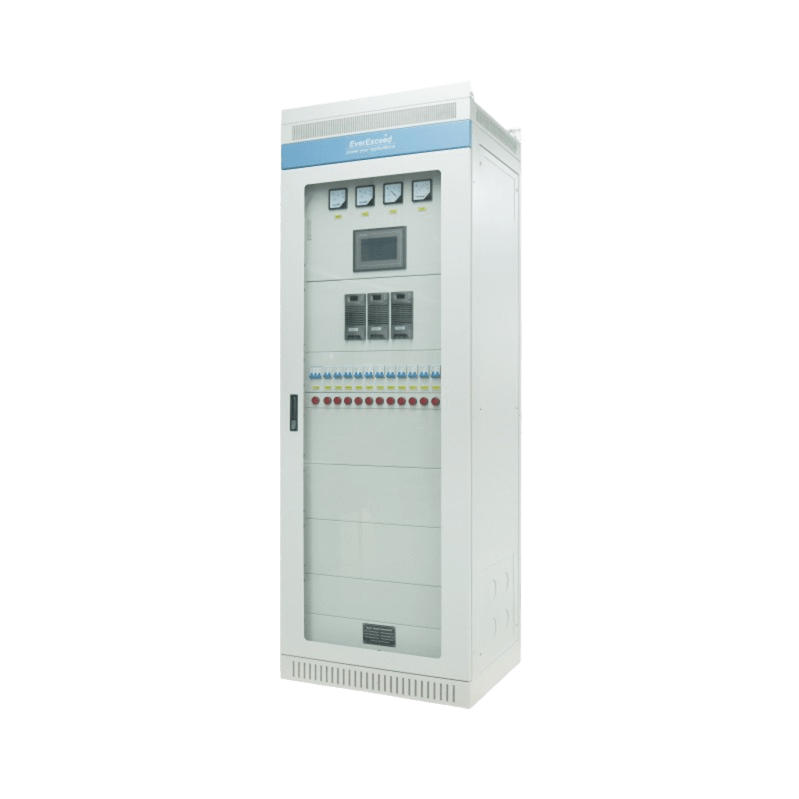

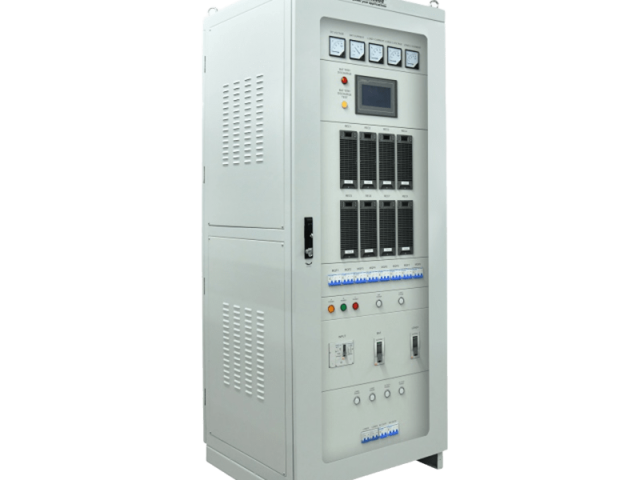

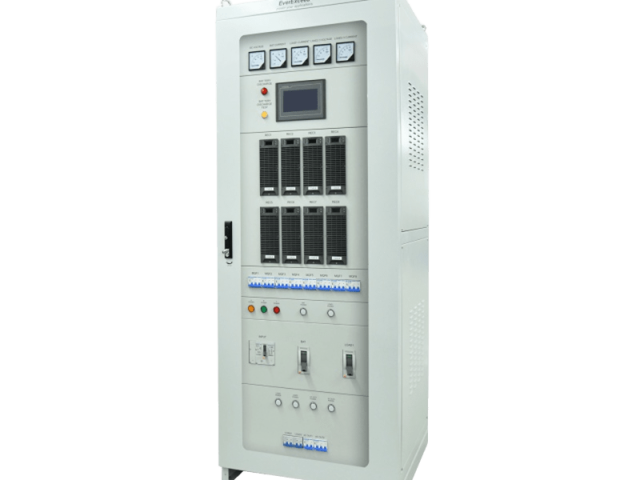

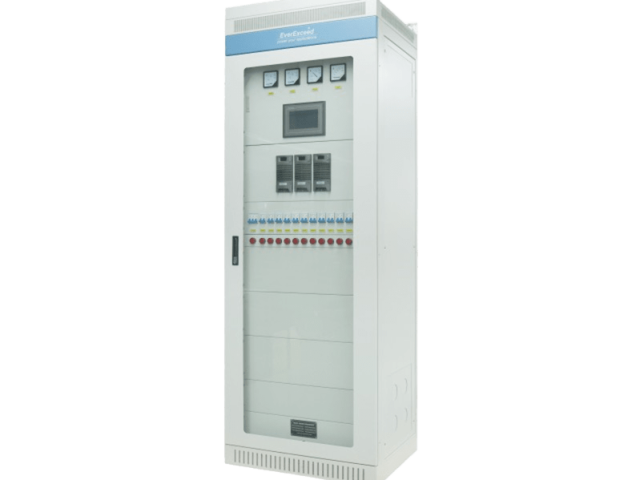

Модульный зарядный выпрямитель постоянного тока EverExceed серии HF

Модульное зарядное устройство постоянного тока серии HF

Рациональный и надежный способ защитить критически важные нагрузки

Особенности

• Широкий диапазон входного напряжения с возможностью адаптации цвета RAL-7035, IP21 (IP55 опционально)
• Блок капельных диодов для регулирования напряжения питания постоянного тока (опционально)
• Производство с однофазным и трехфазным питанием
• Низкое время переходного процесса благодаря модульной конструкции
• Возможность увеличения мощности на месте
• Цифровая обработка и настройка всех параметров
• Высокая надежность благодаря N+1 резервированию выпрямительных модулей
• Низкий уровень пульсаций постоянного напряжения для оптимизации времени работы от батареи
• Низкий уровень гармоник входного тока и высокий коэффициент мощности,
• Высокий коэффициент полезного действия
• Регистратор сигналов оповещений и событий, с памятью журнала событий с отметкой даты и времени
• Автоматическая система форсирования заряда
• Компактная конструкция и небольшой вес
• Высокая удельная мощность
• Удобный, простой и понятный ЖК-дисплей и цифровая диаграмма
• Интеллектуальная связь и удаленный мониторинг через изолированный RS485, Ethernet, с протоколом Modbus или IEC61850
• Специальный прочный корпус, окрашенный порошковой краской в стандартном исполнении.

ПРЕИМУЩЕСТВА

• Существующие заранее определенные конфигурации, позволяющие сократить время выполнения заказа Легко настраивается благодаря полному перечню опций и полностью гибкой конструкции
• Совместимость со всеми промышленными типами аккумуляторов, в том числе с газовой рекомбинацией, с простой регулировкой параметров
• Снижает капитальные и эксплуатационные затраты (капитальные и эксплуатационные расходы)
• Простота установки, запуска и технического обслуживания, низкое среднее время до ремонта (MTTR)
• Международная сервисная поддержка.

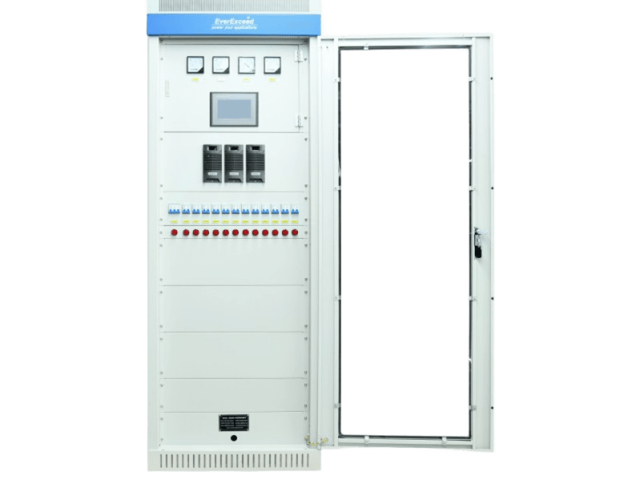

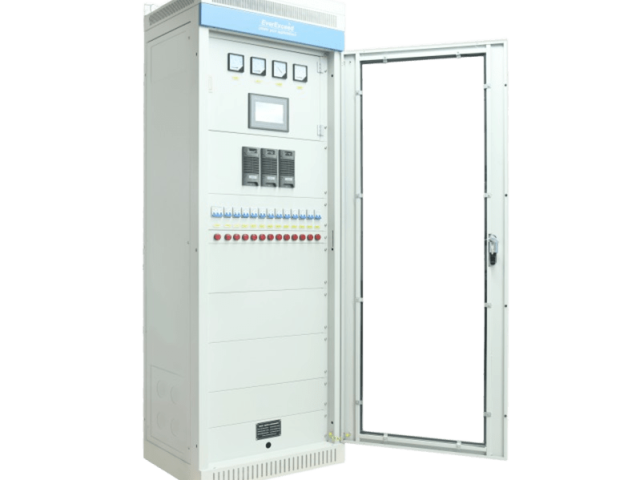

ГИБКОЕ РЕШЕНИЕ

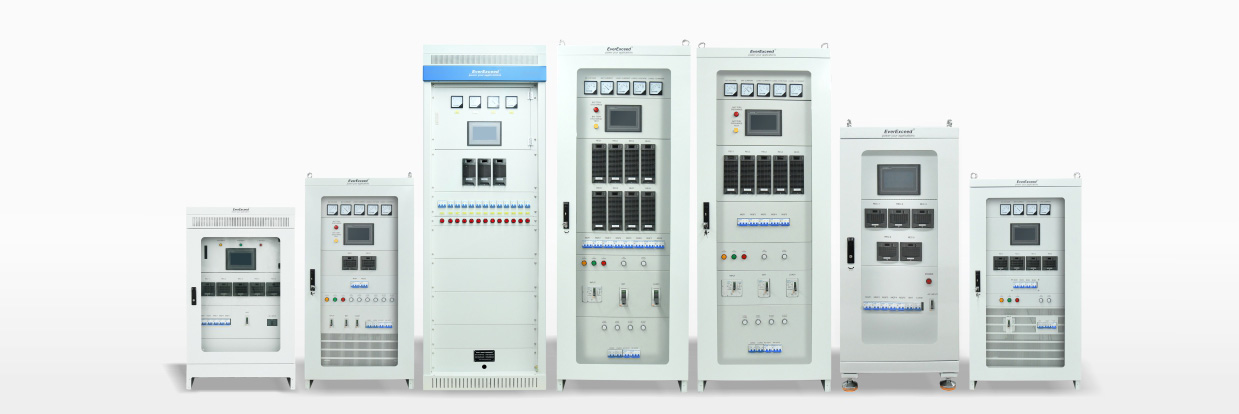

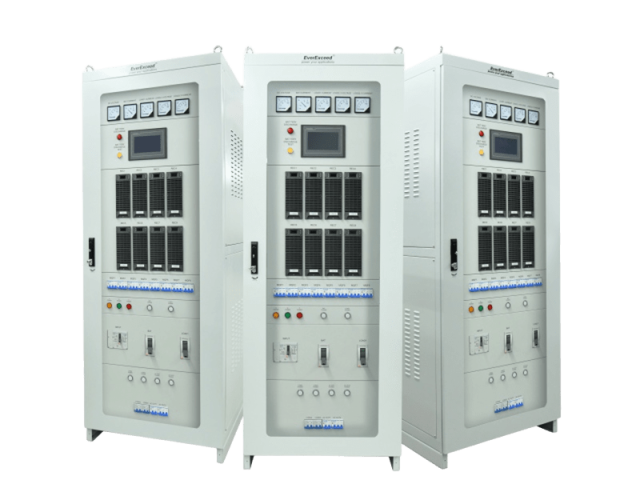

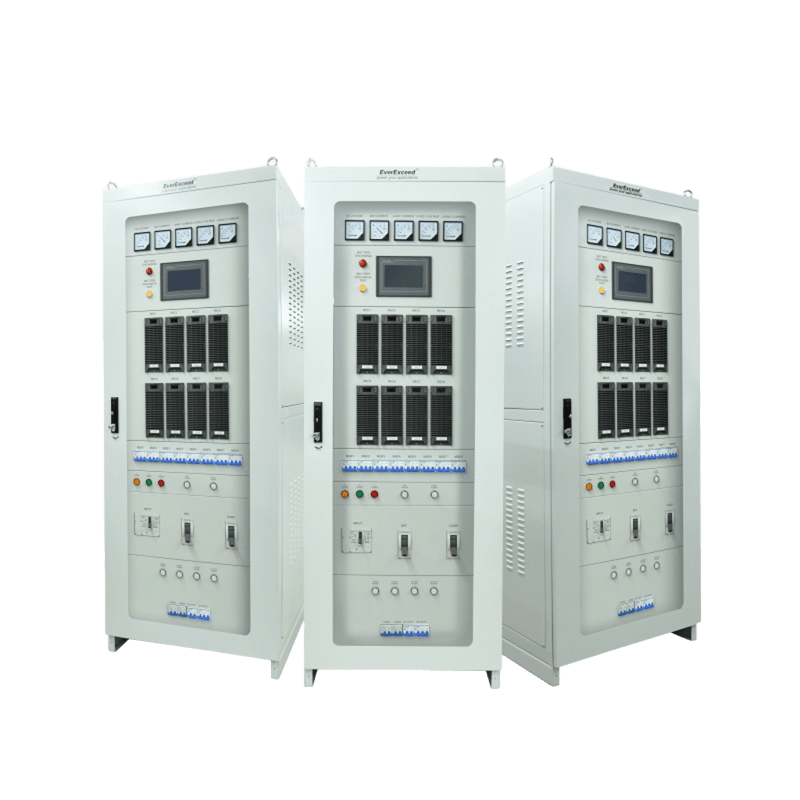

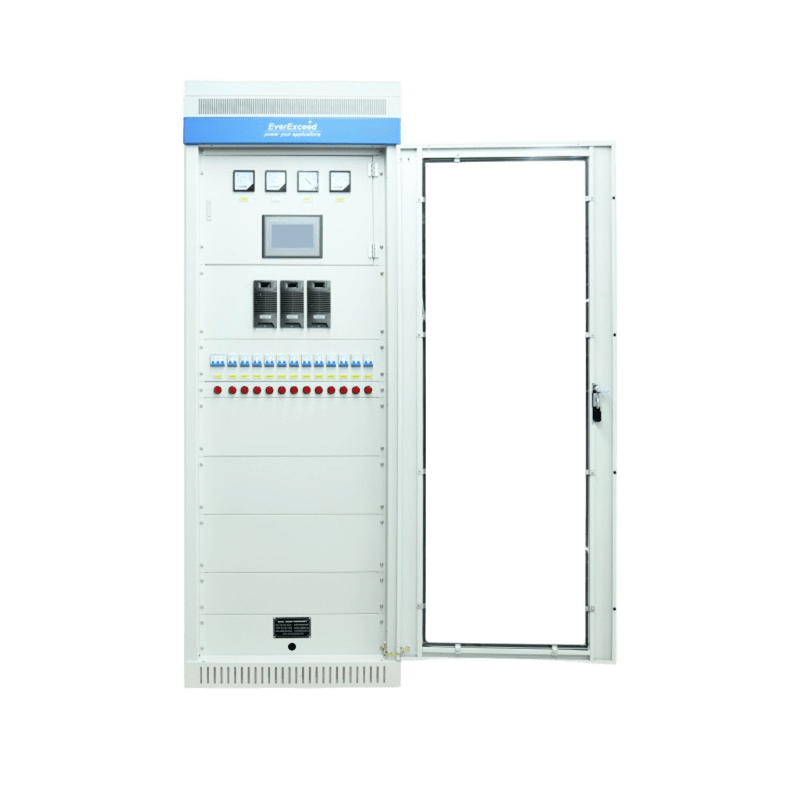

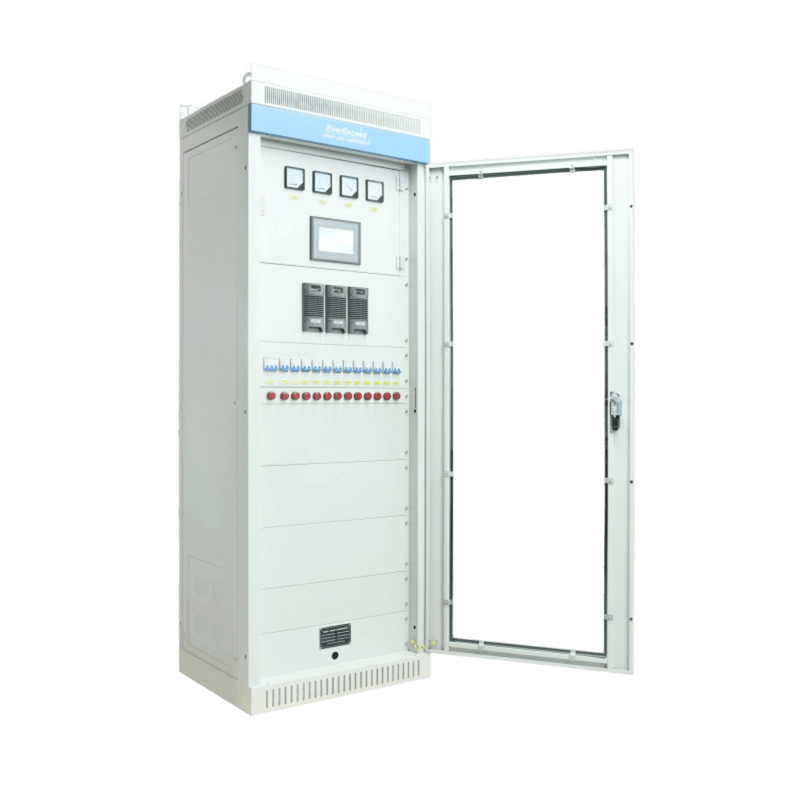

Ассортимент системных шкафов постоянного тока EverExceed очень гибкий и позволяет нам удовлетворить разнообразные требования клиентов.

Кроме настенных и напольных шкафов, доступны шкафы для интеграции аккумуляторов EverExceed также предлагает несколько новых решений для распределения переменного и постоянного тока, что облегчает адаптацию конструкции распределительного устройства к различным требованиям заказчика.

ФУНКЦИИ ЭКСПЛУАТАЦИИ И МОНИТОРИНГА

Мониторинг замыканий на землю

Функция мониторинга замыканий на землю контролирует сопротивление изоляции выхода постоянного тока на землю. Плюс и минус измеряются и контролируются поочередно. Если сопротивление изоляции падает ниже установленного значения (регулируется от 100 кОм до 1 МОм), на это указывают светодиоды и общий сигнал оповещения.

Модульный мониторинг

Определяются напряжение и ток каждого модуля, а также состояние связи. Модуль находится в режиме распределения нагрузки.

Отключение сети

В случае отключения сети сигнал активирует общее реле защиты, и на ЖК-дисплее появится соответствующая информация. Если сетевое напряжение восстановится, зарядное устройство перезапустится после установленной задержки, а сигнал оповещения сбросится. При исчезновении напряжения в сети только системы с питанием от аккумулятора продолжают подавать выходное напряжение постоянного тока.

Мониторинг состояния

Может определять напряжение переменного тока, напряжение заряда, ток, состояние заряда и разряда, а также историю состояния извещений.

Сигнализация высокого и низкого уровня переменного тока

Когда напряжение переменного тока превышает установленный диапазон, зарядное устройство подает сигнал оповещения.

Сигнализация высокого и низкого уровня постоянного тока

Когда напряжение постоянного тока превышает установленный диапазон, зарядное устройство подает сигнал оповещения.

Повышенное и плавающее напряжение

Повышенное и плавающее напряжение устанавливаются в соответствии с количеством и ёмкостью аккумуляторов, а также поддерживается время выравнивания напряжения (например, выравнивание каждые 6 месяцев).

Применение системы

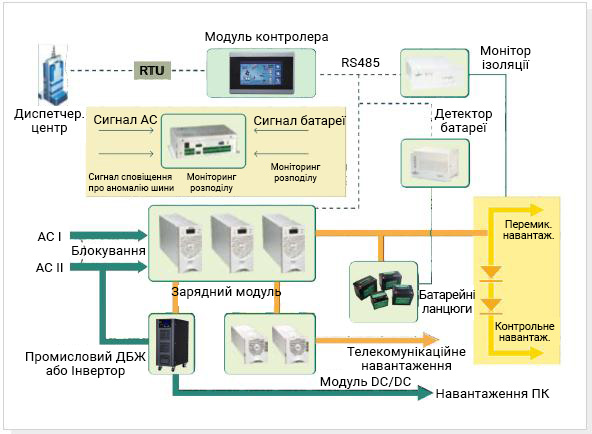

Интегрированная система бесперебойного питания постоянного и переменного тока, состоящая из ключевых компонентов

Принцип работы системы:

1. Источники питания:

   • Система получает входное переменное питание от двух источников: AC I и AC II, что обеспечивает резервирование.



   • Дополнительно возможно питание от Промышленного ИБП или инвертора, подключаемого к системе для обеспечения непрерывного питания.

2. Блокировка:

   • Система имеет защитный механизм блокировки, позволяющий предотвращать подачу питания в случае аварийных ситуаций или некорректной работы.

3. Зарядный модуль:

   • Основной функциональный блок, который преобразует переменный ток в постоянный.



   • Используется для зарядки аккумуляторных батарейных цепей, а также питания нагрузок.

4. Батарейные цепи:

   • Обеспечивают резервное питание систем в случае отсутствия основного источника питания.

5. Модуль DC/DC:

   • Предназначен для питания телекоммуникационной нагрузки и других специфических нагрузок.

6. Контроллер:

   • Центральный модуль управления системой.

   • Обеспечивает:

     • Мониторинг распределения сигналов AC и батарей.

     • Сигнализацию об аномалиях в сети.

     • Мониторинг состояния батарей через детектор батарей.

     • Коммуникацию через интерфейс RS485 с другими устройствами или диспетчерским центром.

7. Монитор изоляции:

8. • Отвечает за контроль состояния изоляции системы, обнаружение утечек и опасностей.

9. Диспетчерский центр:

   • Получает данные из системы через RTU для удаленного мониторинга и управления.

10. Переключатель нагрузки:

    • Обеспечивает автоматический или ручной переход между различными источниками питания и резервными цепями.

11. Контрольная нагрузка и нагрузка ПК:

    • Подключенные конечные устройства или системы, которые потребляют электроэнергию от системы.

Ключевая особенность системы HF Series Modular DC Rectifier Charger — это модульная структура, которая позволяет легко масштабировать мощность, обеспечить резервирование и повышенную надежность для промышленных и телекоммуникационных применений.
