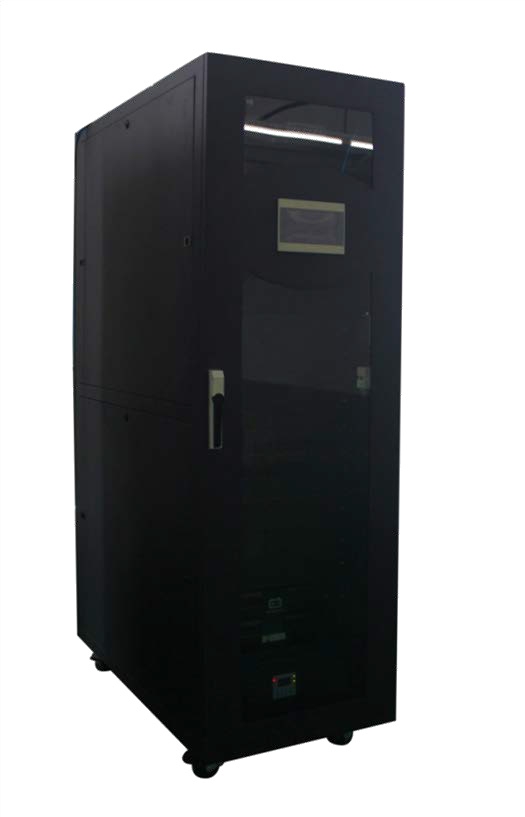

Smart IT Cabin
Everexceed Smart IT мини дата-центр
Высокоинтегрированная система.
Полностью закрытый шкаф + Силовая часть + Климатическая часть
Решение Smart IT Cabin от EverExceed основывается на концепции “шкаф как центр обработки данных”
Мощность ИБП: 3кВА; 6кВА; 10кВА
Мощность охлаждения: 3,5кВт
Размер стойки: 42U
Основные области применения: отделения банка, малые предприятия, офисы, заводы, государственные учреждения, больницы, школы, телеканалы, небольшие ЦОД и т.д.
Smart IT Cabin Solution - Альтернатива традиционным решениям
При построении центра обработки данных нахождение баланса между мощностью, эффективностью, оптимальным использованием места и экономичностью подчас довольно сложно без определенных жертв. Недостаточно эффективно спроектированная и развернутая физическая инфраструктура может привести к недогруженности систем, неэффективному использованию мощности и более высоким эксплуатационным расходам, не позволяя Вам в полной мере насладиться преимуществами собственного дата-центра.
Что интересует потенциальных владельцев ЦОД?
Сталкиваясь с такого рода вопросами, IT-руководители и владельцы объектов все чаще рассматривают инфраструктурные стратегии, альтернативные традиционным подходам. Такие стратегии должны включать в себя решения, которые:
- Повышают эффективность использования энергии и пространства, производительность IT
- Дают ощутимую экономию по CAPEX и OPEX
- Предлагают гибкость размещения и совместимость с существующей инфраструктурой
- Улучшают возможности контроля и управления IT-пространством
- Обеспечивают функциональную совместимость для простого и быстрого проектирования и внедрения
- Поддерживают бóльшую мощность при улучшенной компактности и физической доступности
Это преимущества EverExceed Smart IT Cabin Solution, нового семейства инфраструктурных решений от EverExceed.
Интегрированные микро-ЦОД Smart IT Cabin Solution
EverExceed Smart IT Cabin Solution совмещает в себе лучшие отраслевые практики и передовые разработки в области проектирования и эксплуатации дата-центров, такие как:
- Удаленный мониторинг и управление всей инфраструктурой
- Высокий уровень безопасности от внешних и внутренних факторов
- Разделение потоков горячего и холодного воздуха
- Удержание холодного воздуха внутри блока
- Высокоэффективный ИБП со встроенной или внешней АКБ
- Высокоэффективное прецизионное охлаждение
- Экономия места, малый размер
- Модульность для гибкости и простоты расширения
- Многофункциональность и премиальный уровень исполнения
Smart IT Cabin Solution обеспечивает эффективность, экономичность, функциональную совместимость и контроль для реализации инфраструктурной стратегии, превосходящей любую из когда-либо вами опробованных.
Интеллектуальная, интегрированная инфраструктура, готовая разместить ИТ-оборудование в одной стойке.
Преимущества шкафа Smart IT Cabin
- 2,0 мм окрашенный оцинкованный лист, двойной слой металла
- Специальный встроенный теплоизоляционный материал
- Двойная изоляция корпуса, способствующая большей тепловой изоляции для достижения эффекта энергосбережения.
Другие бренды
- 1- 1,5 мм металлический лист
- Один слой
- Слабая термоизоляция
ИБП, встроенный в Smart IT Cabin:
Стоечный ИБП:
- Online ИБП INVT серии HR11 (коэффициент мощности: 0,9 - 1)
- Мощность:1-10 кВА(опционно)
VRLA АКБ:
- 8-16 батарей встроены в 2U батарейный блок
- Применяются высококачественные аккумуляторы с длительным сроком службы от EverExceed
Возможно применение ИБП с мощным ЗУ и внешней АКБ большой ёмкости для увеличения времени автономной работы.
Модели ИБП 6 - 10 кВА имеют:
- Встроенная АКБ - 192В/9Aч
- Компактный размер - 4U
- Высокоэффективный трёхуровневый инвертор
- cos φ = 1
- КПД в режиме online = 95%
- Функция самотестирования "Self aging"
Система кондиционирования микро-ЦОД Smart IT Cabin:
- Разделенные горячий и холодный потоки для обеспечения охлаждения по необходимости, экономия энергии более чем на 40%;
- Холодильные агрегаты встроены внизу шкафа, это убирает риск образования конденсата;
- Связана с системой мониторинга, интеллектуально регулирует температуру и отслеживает внештатные ситуации, о чем сразу же информирует;
- Встроенный высокоскоростной вентилятор холодного воздуха, с отличным эффектом охлаждения, максимальной мощностью охлаждения 3500 Вт (гибкое регулирование в зависимости от нагрузки);
- Функция интеллектуального автоматического запуска;
- Оснащен системой аварийной вентиляции.
Также можно выбрать стандартный шкаф без модулей кондиционирования воздуха:
стоечный шкаф + система распределения питания + ИБП + система мониторинга.

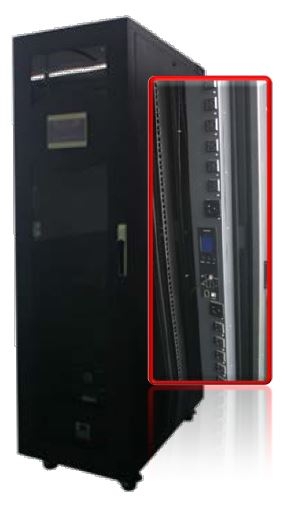

PDU (Power Distribution Unit)
EverExceed | Другие бренды | |
---|---|---|
Защита от утечек | Высокая | Аналогично системам домашнего типа |
Защита нагрузки | Высокая | Аналогично системам домашнего типа |
Частота включения | Низкая, интеллектуальный PDU не требует непосредственного включения и выключения, управляется через удаленную систему распределения питания | Высокая. Обычный БРП требует ручного и частого включения/выключения штекеров розеток, что приводит к преждевременному повреждению разъема и значительному снижению показателей безопасности. |
Вместимость | большая | малая |
Нагревание | низкое | высокое |
Функция управления | Простая, гибкая | Отсутствие интеллектуального управления |
Безопасность | Высокая надежность интеллектуального PDU позволяет определять ток, напряжение каждой линии и сигнализировать в случае выхода за пределы нормы. | Низкая безопасность, без защиты и сигнализации. |
EverExceed

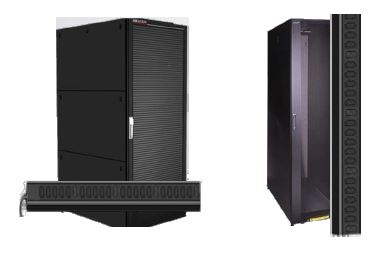

Другие бренды c обычным PDU
Также можно выбрать стандартный шкаф без модулей кондиционирования воздуха:
стоечный шкаф + система распределения питания + ИБП + система мониторинга.

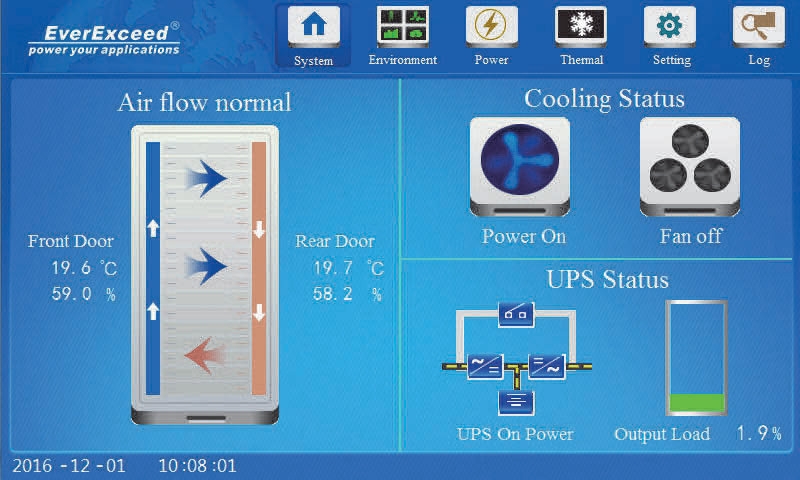

Система мониторинга IT Cabin Solution:
Интеллектуальный мониторинг в режиме реального времени:
- Общее состояние функционирования системы
- Определение условий среды в режиме реального времени
- Статус распределения электроэнергии
- Температура
- Системные настройки
- Журнал событий

- Контроль состояния шкафа, в том числе температуры передней и задней двери, состояние двери, утечки воды, задымления и другой информации;
- Мониторинг состояния ИБП, включая выходное напряжение, процент нагрузки, рабочее состояние ИБП, время резервного питания и других параметров
- Мониторинг охлаждающих систем, в том числе температуры воздуха кондиционера, состояния компрессора, состояния вентилятора, состояния аварийного вентилятора.
- Мониторинг состояния БРП, в том числе выходного напряжения, мощности, силы тока по отдельным линиям и других параметров
- Система мониторинга с использованием процессора A8 (используется в технике Apple), быстрое время отклика.

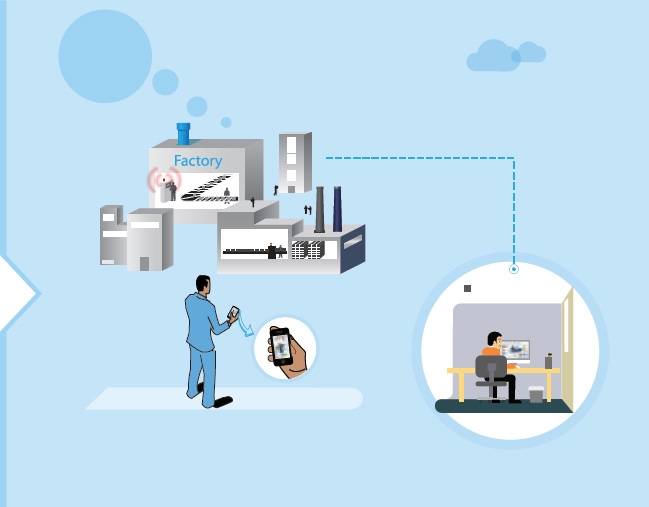

Система удалённого мониторинга:
- Встроенный GSM для оповещения через SMS;
- Интеллектуальное SMS извещение для детального информирования, гибкие настройки;
- Поддержка функции оповещения через почту, отправка скриншотов интерфейса для четкого информирования пользователя о состоянии работы системы.
- Простое управление: ключ для легкого подключения удаленного устройства (не ограничивается лишь локальной сетью);
- Уникальный механизм управления: одиночные и групповые функции управления для облегчения взаимодействия на различных уровнях и с разными правами доступа, просто и удобно;
- Высокий уровень безопасности: такой же уровень шифрования, как у банковской системы безопасности, SSL VPN канал с 128-битным шифрованием предоставляет бòльшую безопасность пользователям;
- Широкие возможности удалённого обслуживания: не только удаленный мониторинг, но и удалённое управление, а также онлайн-обновление системного программного обеспечения;
- Поддержка Android и iOS.
Система противопожарной защиты
Функция автоматического пожаротушения
Цель: предотвратить первоначальное возгорание и распространение пожара
Особенности
1. Быстрое тушение пожара, высокая эффективность, полное тушение возгорания
2. Нетоксично, безвредно, не разрушает озоновый слой, не загрязняет окружающую среду
3. Оборудование для пожаротушения не требует технического обслуживания
Типы систем кондиционирования
Доступно
3 вида систем
в зависимости от различных типов
кондиционирования и вентиляции
Стандартная модель с внешним кондиционерным блоком

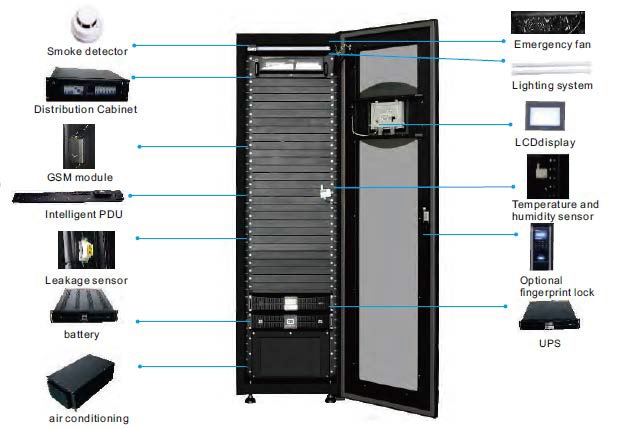

Модель со встроенным компрессором
Модель с сетчатой дверью для естественной вентиляции
Ценность для пользователя
Экономическая
- Не требует профессиональной подготовки помещения, вполне достаточно цементного пола;
- Интегрируется в комнату, занимает малую площадь;
- Только внутреннее охлаждение, снижается излишнее потребление энергии;
- Экономия энергии: коэффициент энергоэффективности (PUE) одного шкафа вплоть до 1,5.
Безопасность
- Полностью закрытая среда внутри шкафа: охлаждение, осушение, защита от пыли;
- Высокопроизводительный стоечный ИБП, гарантированная работа от батарей резервного питания;
- Легкая и быстрая установка серверного и сетевого оборудования, простая и безопасная эксплуатация;
Эффективность
- Высокая степень интеграции, быстрое развертывание, эффективная установка
- Plug and play - подключи и работай; простота подключения в параллель и расширения
Интеллектуальность
- Полный мониторинг в режиме реального времени; 24х7 часов без постоянного присмотра оператора;
- Заблаговременное извещение.
Параметр | Характеристика | ||
---|---|---|---|
SC 3000 | SC 6000 | SC 10000 | |
Размер (Д*Ш*В, мм) | 600×1200×2000 | ||
Мощность (кВА) | 3 | 6 | 10 |
Доступная высота для установки ИТ-оборудования (1U = 44.45 мм) | 28U | 28U | 28U |
Глубина установки оборудования | 1023 мм | ||
Площадь пола для полноценного обслуживания | 2м2 | ||
Цвет | Черный RAL7021 | ||
Дисплей | Сенсорный дисплей 7“ LCD | ||
Поддержка языков | Английский, китайский и другие языки (опционально) | ||
Класс IP | IP 5X | ||
Внутреннее освещение | 88 lux/1M | ||
Максимальная холодопроизводительность (кВт) | 3,5 (может быть гибко настроена в промежутке 900 - 3500 Вт в соответствии с текущей потребностью в охлаждении) | ||
Класс системы молниезащиты | Класс C, 20KA | ||
Поддержка ручного байпаса для обслуживания | Есть | ||
Время резервной работы | От 5 минут до 8 часов полного резервирования работы системы путём подключения дополнительных внутренних и внешних батарей | ||
Стандартное напряжение (VAC) | Одна фаза, 220 В или 110 В (опционально) | ||
Частота | 50 Гц / 60 Гц ± 3 Гц | ||
Количество доступных розеток | 24шт (6 шт. 16A, и 18 шт. 10A) | ||
Интеллектуальное управление устройствами (ИБП, PDU, прецизионное кондиционирование) | Поддерживается, стандартно | ||
Управление температурой и влажностью | Поддерживается, стандартно | ||
Контроль утечки воды | Поддерживается, стандартно | ||
Управление в отключённом состоянии | Поддерживается, стандартно | ||
SMS-оповещение | Поддерживается (опционально) | ||
Тип исполнения | Закрытый шкаф |
Инструкции по эксплуатации |
→ EverExceed Smart IT Cabin Solution User Manual-V3_2.pdf (2.06 MiB) |
→ EverExceed Smart IT Cabin Solution User Manual (With fingerprint lock)-V3_4.pdf (2.52 MiB) |
Каталоги и технические спецификации |
→ EverExceed Smart IT Cabin Solution v3_3_RU.pdf (2.58 MiB) |
