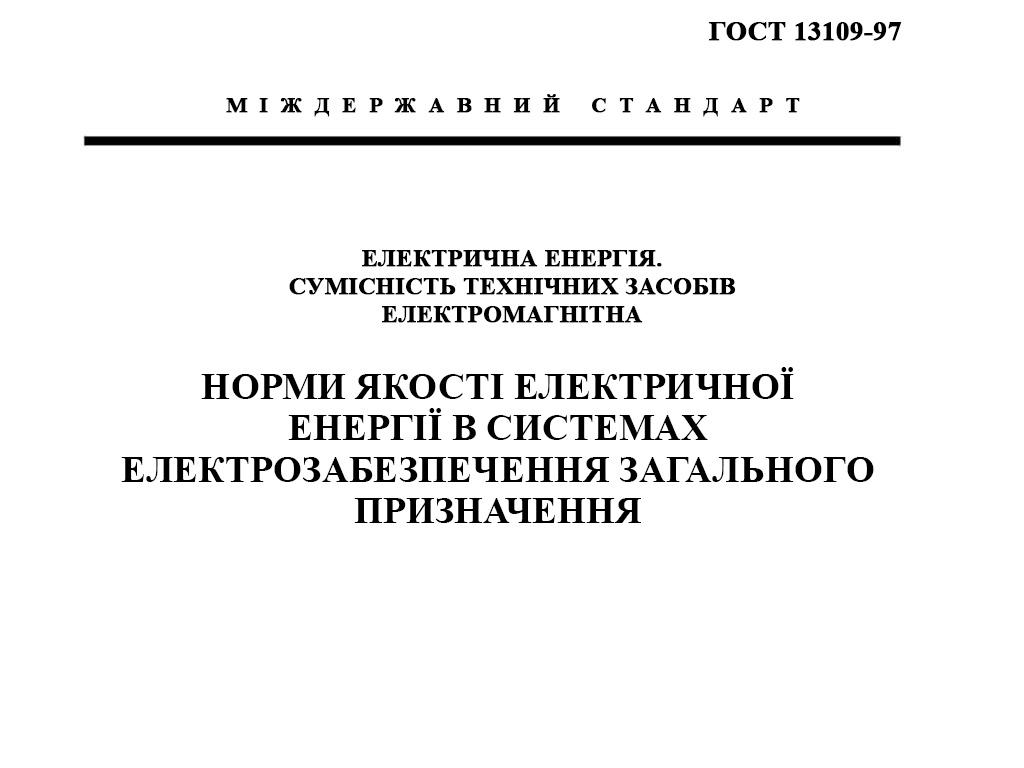

ГОСТ 13109-97 Норми якості електричної енергії в системах електропостачання загального призначення

ВІДХИЛЕННЯ НАПРУГИ

Параметр	Нормальне значення	Граничне значення
Встановлене відхилення напруги	±5%	±10%



Причина: добові, сезонні, технологічні зміни навантаження.

Вплив:

недонапруга - погіршення пуску, збільшення струмів електродвигунів, порушення ізоляції; перевантаження регульованих випрямлячів, перетворювачів і стабілізаторів;

перенапруга - перевитрата електроенергії; підвищення реактивної потужності двигунів, випрямлячів з фазовим регулюванням, пробій регульованих випрямлячів, перетворювачів і стабілізаторів.

Відповідальність: енергопостачальна організація.

КОЛИВАННЯ НАПРУГИ

Параметр	Граничне значення	У приміщеннях з лампами накалювання, де потрібне тривале і високе зорове напруження
Розмах зміни напруги, при FdU=0,1/хв	10%	0,75%
FdU=1,0/хв	3,8%	2,6%
FdU=10/хв	1,9%	1,4%
FdU=100/хв	1,0%	0,71%
FdU=1000/хв	0,4%	0,28%

Причина: пристрої з швидкозмінними режимами роботи: в офісних і житлових будівлях - робота ліфта, в сільській місцевості - великого водяного насоса. У загальному випадку - нестабільна робота потужного обладнання, підключеного до однієї мережі.

Вплив: збільшення втрат в мережі; стомлення зору, зниження продуктивності, травматизм; зниження терміну служби електронної апаратури; вихід з ладу конденсаторних батарей; нестійка робота систем збудження синхронних генераторів і двигунів; вібрації апаратури; можливі відпадання контакторів.



НЕСИНУСОЇДНІСТЬ

Параметр	Нормальне значення	Граничне значення
Коефіцієнт спотворення синусоїдальності кривої напруги в мережі 0,3кВ	8%	12%
Коефіцієнт n-ї гармонічної складової в трифазній мережі 0,38кВ, при n=2	2%	3%
n=3*	2,5%	3,75%
n=4	1%	1,5%
n=5	6%	9%
n=6	0,5%	0,75%
n=7	5%	7,5%
n=8	0,5%	0,75%
n=9*	0,75%	1,025%

 * - в однофазній мережі - в 2 рази більше

Причина: пристрої з нелінійним навантаженням: люмінесцентні лампи, зварювальні установки, перетворювачі частоти, імпульсні перетворювачі напруги.
Вплив: Збільшення втрат в електричних машинах, вібрації; порушення роботи автоматики захисту; збільшення похибок вимірювальної апаратури; відключення чутливих ЕПУ.

ВІДХИЛЕННЯ ЧАСТОТИ

Параметр	Нормальне значення	Граничне значення
Відхилення частоти	±0,2 Гц	±0,4 Гц

Причина: зниження генерованих потужностей в мережі, перевантаження генераторів.
Вплив зниження частоти: зниження продуктивності електроприводів, зниження терміну служби електричних машин, збільшення пульсацій, спотворення телевізійного зображення.
