Диспетчерські пульти сигналізації стану ДБЖ

Компанія Пульсар Лімітед спеціалізується на комплексних проєктах систем гарантованого електроживлення для компаній різних сфер діяльності. Найчастіше 3-фазні ДБЖ купують для захисту медичного та промислового обладнання. Багаторічний досвід реалізації та післяпродажної підтримки таких проєктів довів високу користь для замовників наших фірмових мікропроцесорних пультів сигналізації. Найчастіше такі пульти ми встановлюємо в медичних установах, для моніторингу 3-фазних ДБЖ. У даній статті ми розповімо Вам про досвід застосування подібних опцій, в яких випадках і кому вони потрібні і які корисні функції виконують. Такі пульти сигналізації ми пропонуємо опціонально в комплектації 3-фазних ДБЖ, або 1-фазних ДБЖ з високою ємністю зовнішніх акумуляторних батарей. Також підключаємо пульти опціонально на вже реалізованих нами об'єктах. Для розрахунку таких опцій – звертайтеся до наших менеджерів.

1. Базова система сигналізації: потрібна для базового моніторингу стану ДБЖ і батарей персоналом замовника. Така система дуже корисна на виробництві та в медичних установах, для моніторингу потужних 3-фазних ДБЖ, а також ДБЖ з великими ємностями зовнішніх батарей.

ДБЖ, як правило, встановлюють у закритому технічному приміщенні (підвал, щитова тощо), куди рідко заходить контролюючий персонал (головний інженер, енергетик тощо). Для замовника дуже важливо, щоб його черговий персонал, навіть некваліфікований в плані електрики (наприклад, черговий лікар або оператор будь-якої техніки) вчасно побачив несправність і вжив заходів, сповістивши наших інженерів. Перш за все це дозволяє уникнути виходу з ладу акумуляторних батарей.

Найпростіший приклад: зламався кондиціонер, температура в батарейній шафі піднялася вище критичної – черговий персонал побачив попередження, відкриває кімнату з ДБЖ для провітрювання і вживає заходів щодо ремонту кондиціонера, не чекаючи, поки вийдуть з ладу батареї.

Як показує досвід, моніторинг ДБЖ за допомогою SNMP-карти, при відсутності постійного контролю з боку відповідального сисадміна – абсолютно марний! І навіть якщо є такий системний адміністратор – все одно це не надійно: зник інтернет, завис комп'ютер, телефон або поштовий сервер – і ніякого сенсу від такої системи. Лікарі, медсестри і чергові робітники на заводі не будуть дивитися на екрани комп'ютерів і підключатися до розсилки е-мейлів або СМС на свої телефони.

Тому звичайна індикаторна панель зі звуковою сигналізацією «тривога» – набагато ефективніша і надійніша.

Така панель забезпечує:

1. Контроль напруги і температури акумуляторних батарей з можливістю налаштування порогів спрацьовування аварійної сигналізації (контроль незалежний від ДБЖ, працює і при вимкненому ДБЖ);

2. Контроль загального стану системи ДБЖ, реалізований за допомогою «сухих контактів» ДБЖ:

• сигнал про відсутність вхідної напруги;
• загальна тривога (будь-яка несправність системи ДБЖ, поломка будь-якого компонента або відсутність вхідної напруги).

Зовнішній вигляд системи:

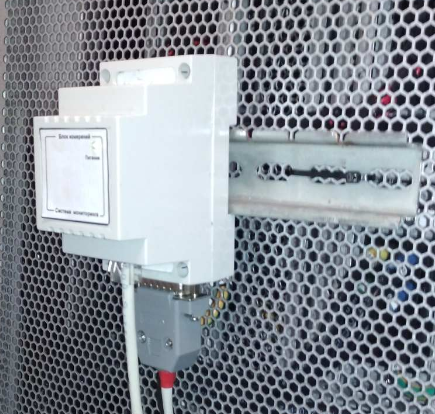

• блок вимірювання (встановлюється в батарейну шафу або поруч)

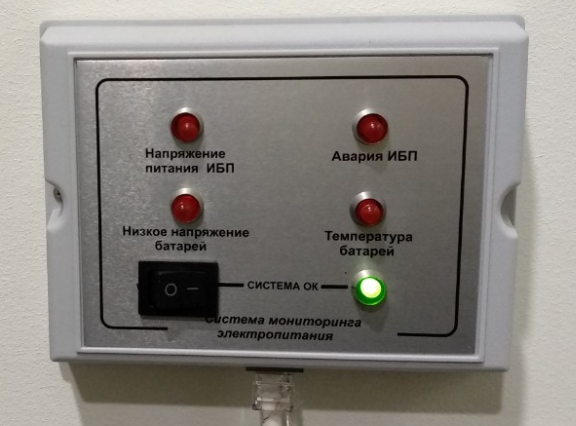

• диспетчерська панель (встановлюється в потрібному для замовника місці)

2. Просунута система сигналізації.

Така система розраховується індивідуально, крім базових функцій моніторингу та сигналізації дозволяє також контролювати безліч інших параметрів, НЕЗАЛЕЖНО ВІД РОБОТИ САМОГО ДБЖ:

• чи проходить струм через ДБЖ або зовнішній байпас;
• чи є живлення на вході і виході ДБЖ по кожній фазі;
• підвищена вологість;
• затоплення приміщення;
• виділення певних газів.

Також можлива фіксація подій на карту пам'яті, підключення до ПК для обробки даних, контроль не тільки ДБЖ, а й дизельного генератора, і багато іншого.

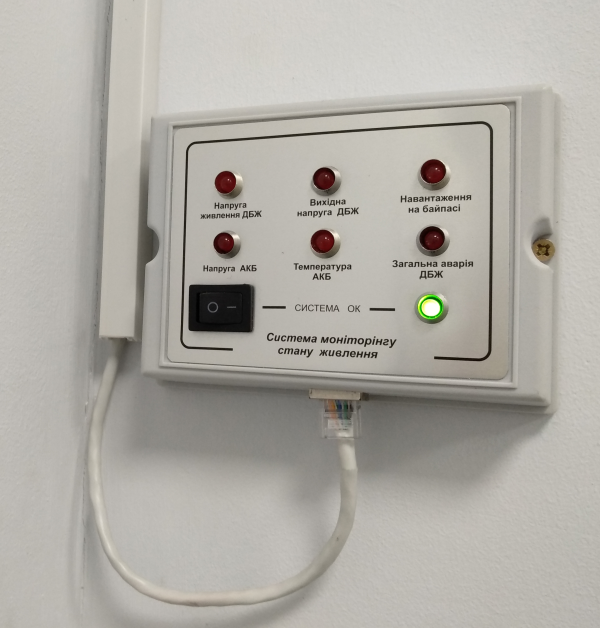

Приклад такого пульта, який контролює вхід і вихід ДБЖ, зовнішній байпас, температуру і напругу батарей, і має можливість підключення до ПК для обробки даних.
