NetPRO JLB 48-100 — літій-залізо-фосфатні АКБ
Літій-залізо-фосфатна акумуляторна батарея NETPRO JLB 48-100
- Номінальна напруга — 48 В
- Діапазон робочої напруги — 42 ~ 54 В
- Номінальна ємність (25℃) — 100 А*год
- Номінальна енергія — 4800 Вт*год
- Стандартна потужність — 2,4 кВт
- Максимальна потужність — 4,8 кВт
- Номінальний зарядний струм — 50 А
- Номінальний розрядний струм — 50 А
- Максимальний розрядний струм — 100 А
- Кількість циклів — 3000 циклів @ 0,5C, 80% DOD, 80% EOL, 25ºC
- Можливість паралельного підключення — 15 АКБ
Гарантія — 3 роки
Літій-залізо-фосфатні АКБ NetPRO JLB 48-100

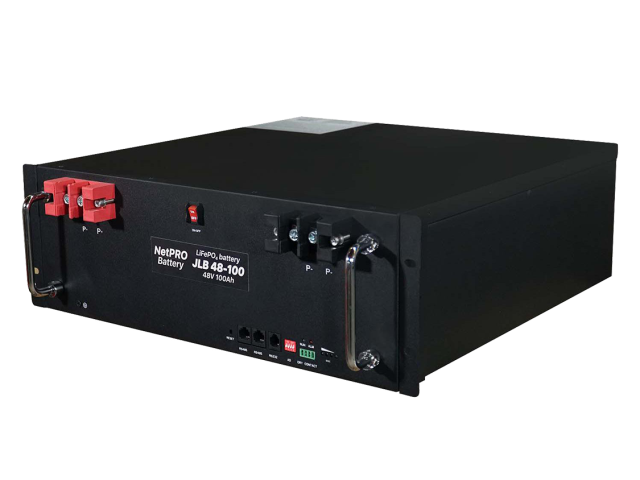

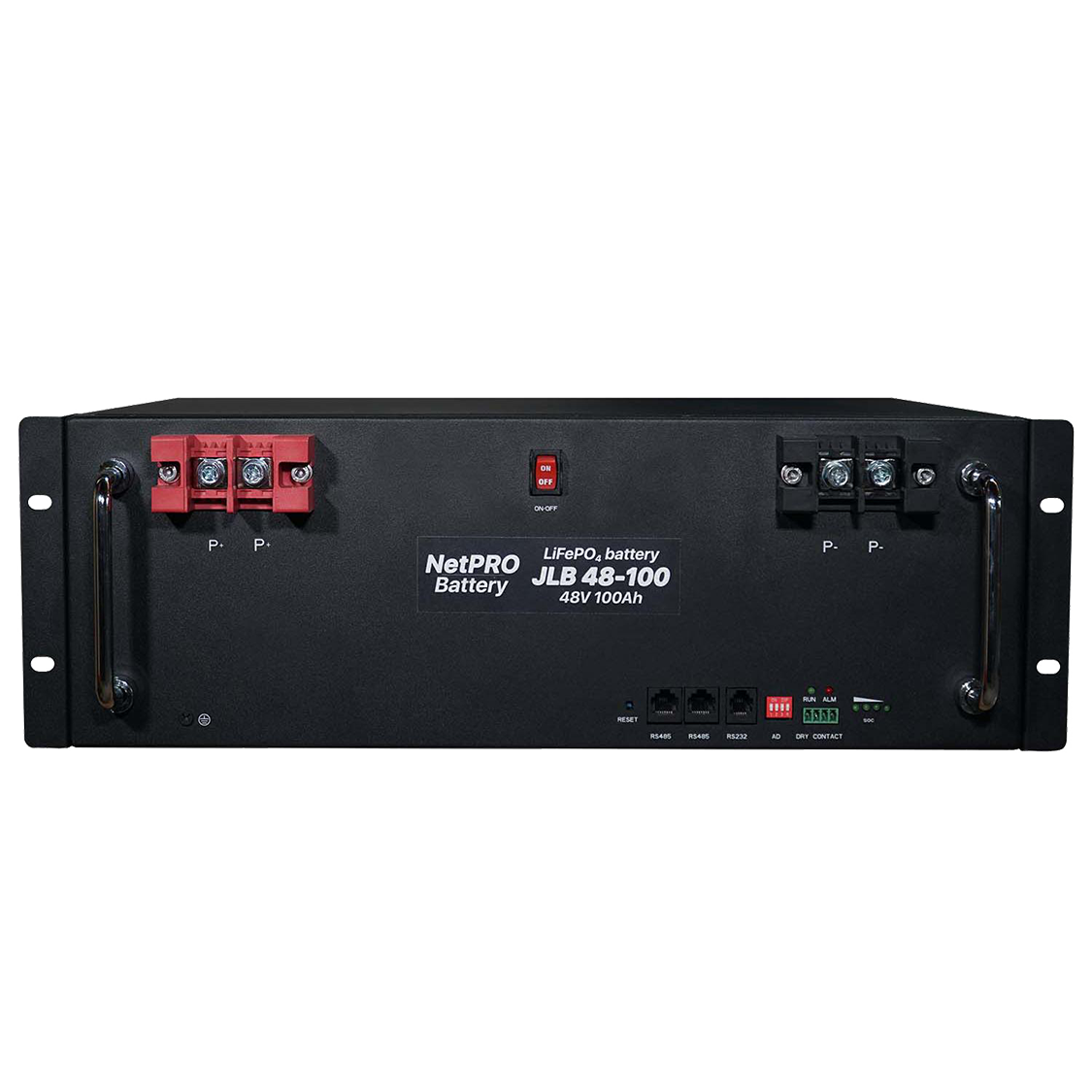

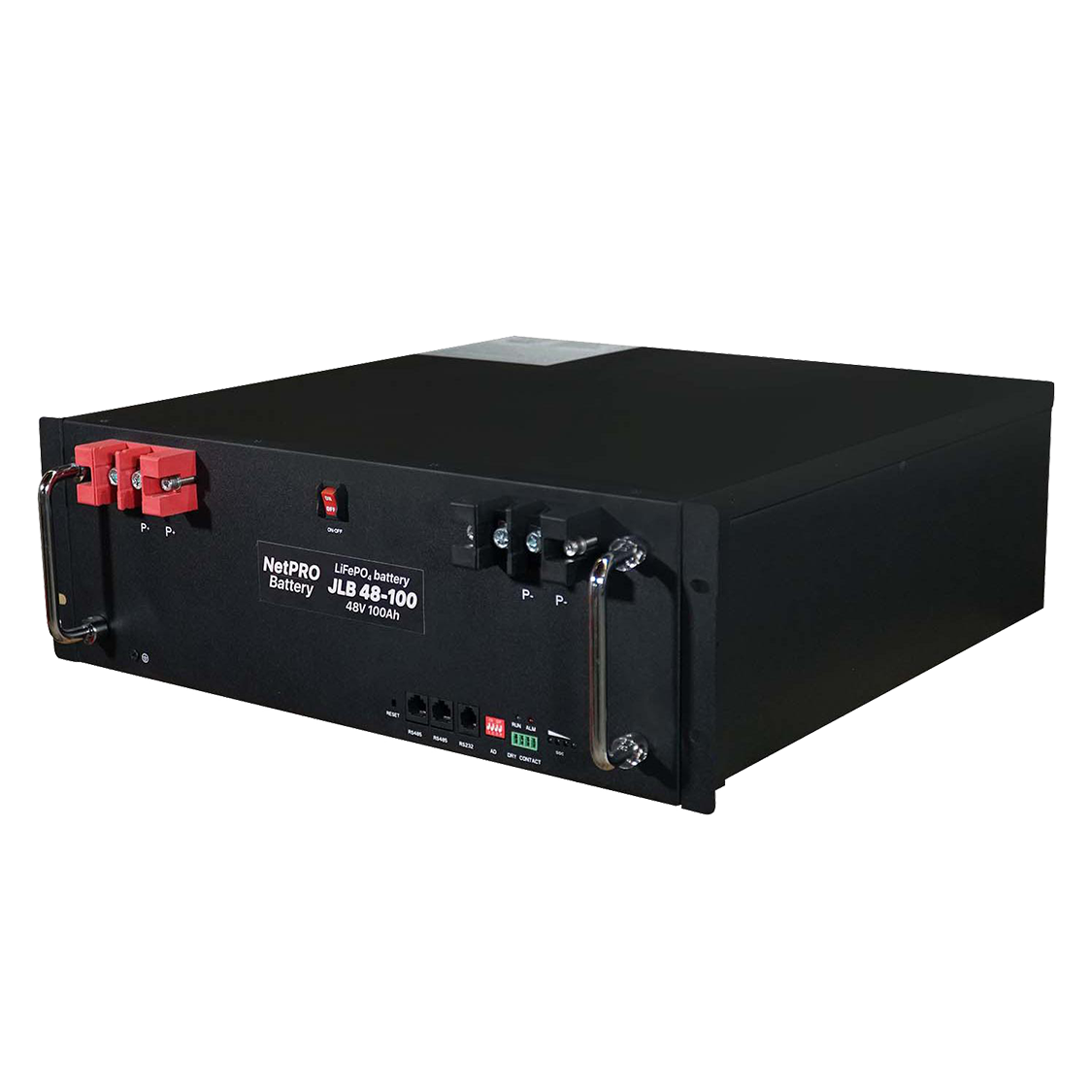

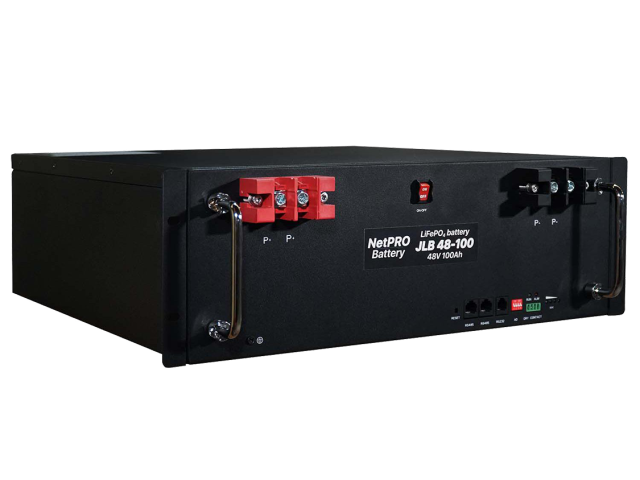

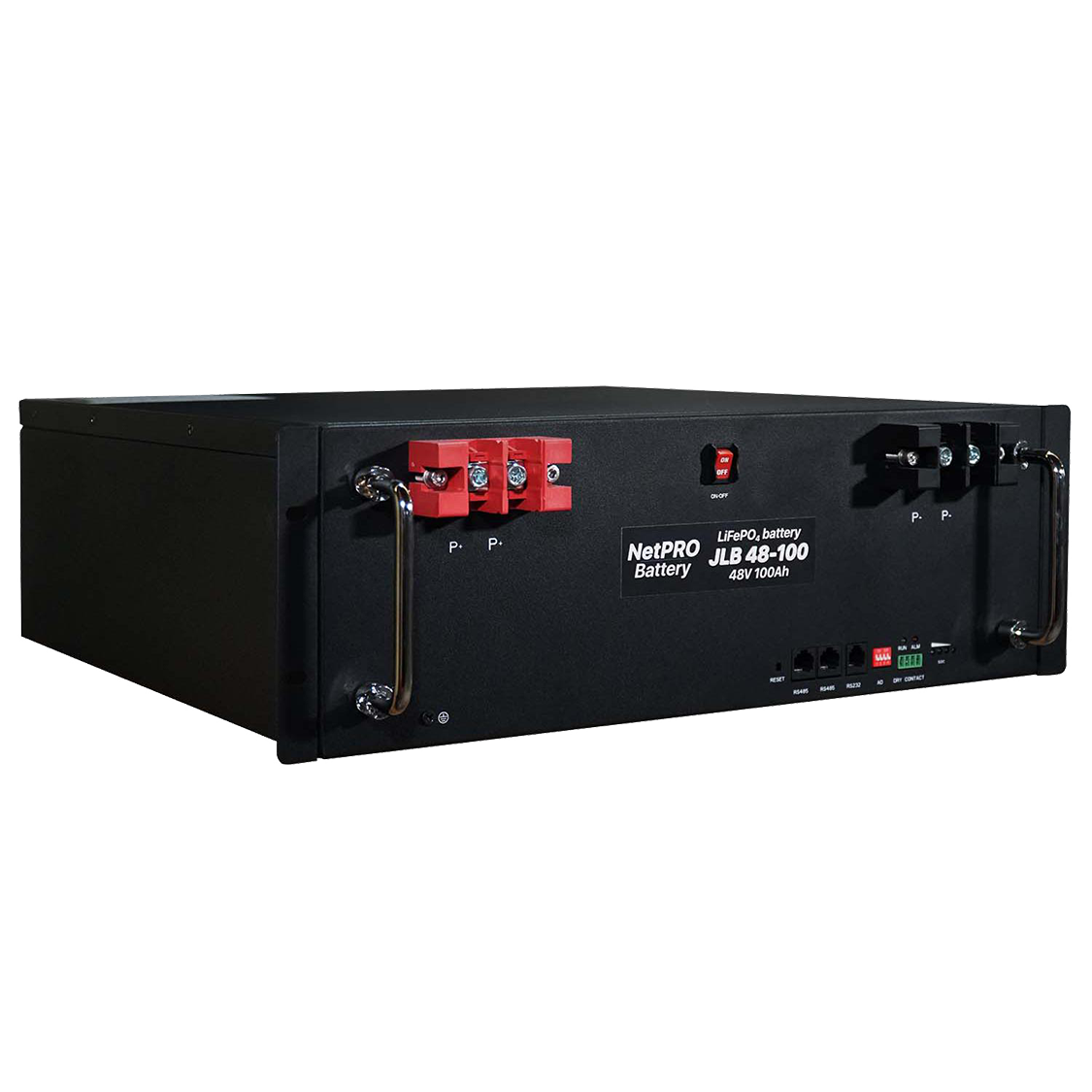

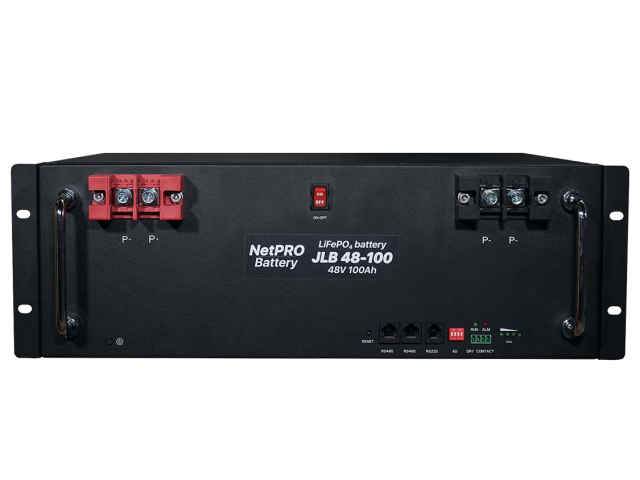

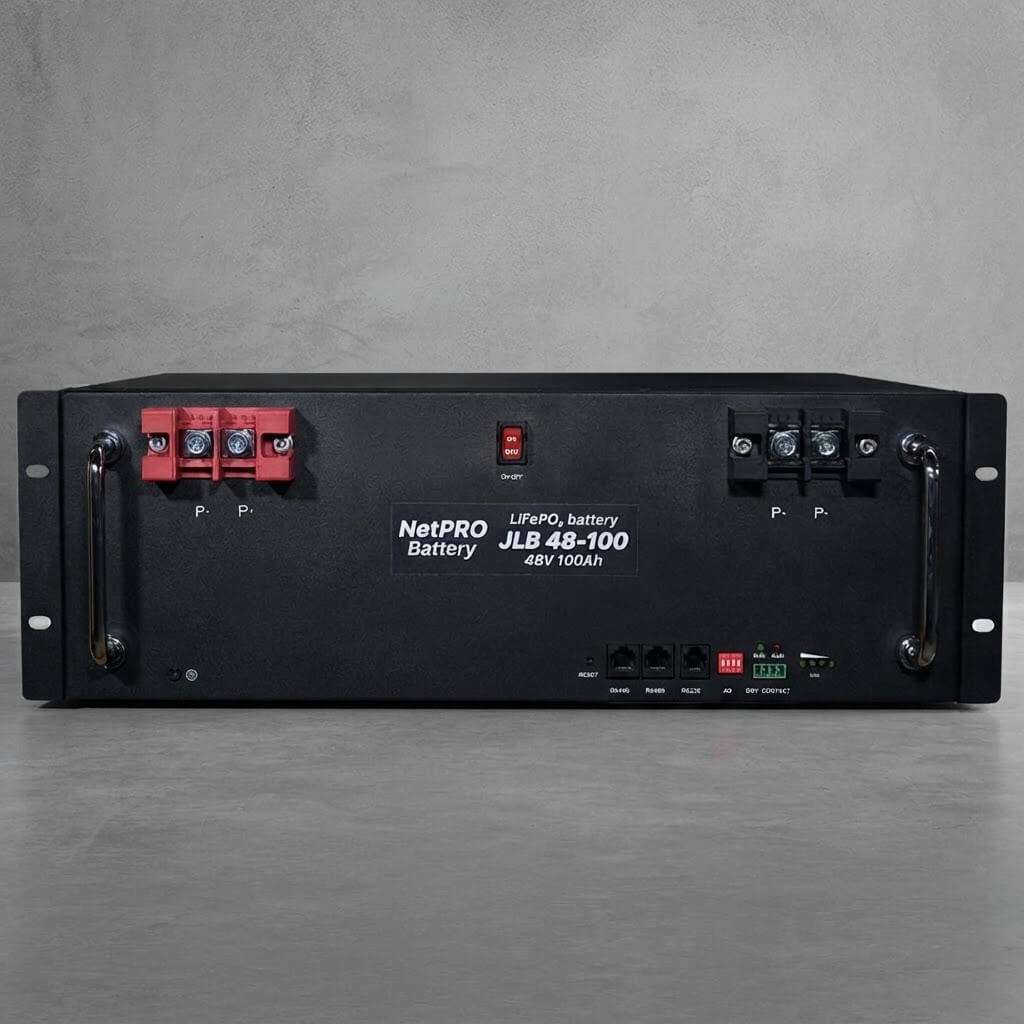

NetPRO JLB 48-100 — літій-залізо-фосфатний акумулятор 48 В на 100 Аг (4,8 кВт-год) у корпусі під 19-дюймову стійку. Модуль створений для телеком-базових станцій, ДБЖ, систем постійного струму та автономних вітрових систем: робочий діапазон напруги 42-54 В сумісний зі стандартною шиною 48 В DC, а паралельне підключення до 15 модулів нарощує систему до 72 кВт-год.
Характеристики акумулятора NetPRO JLB 48-100
| Параметр | NetPRO JLB 48-100 |
|---|---|
| Номінальна напруга | 48 В (діапазон 42-54 В) |
| Ємність | 100 Аг при 25 °C |
| Енергія | 4800 Вт-год |
| Ресурс | 3000 циклів при розряді 0,5C |
| Струм заряду та розряду | 50 А номінал, 100 А максимум |
| Формат | корпус під 19" стійку |
| Паралельне підключення | до 15 модулів (до 72 кВт-год) |
| Гарантія | 3 роки |
Вбудована BMS захищає акумулятор NetPRO JLB 48-100 від перезаряду, глибокого розряду, перевантаження за струмом та перегріву. Ресурс батареї у 8-10 разів вищий за свинцево-кислотні аналоги, а високі температури LiFePO4 переносить помітно краще, ніж VRLA.
Що означає ресурс 3000 циклів при розряді 0,5C
0,5C — це струм розряду, рівний половині ємності: для батареї 100 Аг це 50 А. Ресурс літієвої батареї залежить не тільки від глибини розряду, а й від струму, тому цифри різних серій не можна порівнювати безпосередньо: 3000 циклів при 0,5C, 6000 при 80% DOD та 3000 при 100% DOD отримані за різних умов випробувань. При менших струмах та частковому розряді фактичний ресурс NetPRO JLB виявиться вищим за паспортний.
Заміна свинцевих АКБ у стійці на літієві
Що дає перехід на NetPRO JLB 48-100
Один модуль JLB на 4,8 кВт-год замінює полицю з чотирьох свинцевих батарей 12 В 100 Аг при приблизно втричі меншій вазі. Звільняється місце у стійці, знижується навантаження на конструкцію, а ресурс системи зростає в рази.
Що перевірити перед заміною
Напруга випрямляча або зарядного пристрою повинна вкладатися в робочий діапазон батареї 42-54 В, а профіль заряду — підтримувати LiFePO4. При об'єднанні модулів усі батареї повинні бути однієї моделі та партії.
NetPRO JLB або EverExceed EV: який модуль 48 В обрати
NetPRO JLB 48-100 — доступна стійкова лінійка з гарантією 3 роки для типових завдань резерву. EverExceed EV — преміальна серія з ресурсом при 100% розряді, активним балансуванням та SNMP-моніторингом, гарантія 5 років. Для базової станції або ДБЖ з помірним навантаженням достатньо JLB, для об'єктів з глибокими щоденними розрядами та віддаленим ІТ-моніторингом обирають EV.
Де застосовують акумулятор NetPRO JLB 48-100
Базові станції та телеком-шафи з шиною 48 В DC, джерела безперебійного живлення серверних та вузлів зв'язку, системи оперативного постійного струму, автономні сонячні та вітрові електростанції. Батарея працює і в буферному режимі з рідкісними розрядами, і в циклічному з щоденною віддачею енергії, а запас по струму до 100 А покриває пікові навантаження обладнання.
Застосування літій залізо фосфатних АКБ NetPRO JLB 48-100
- Автономні, гібридні вітрові електростанції.
- Базові станції операторів мобільного зв'язку.
- Системи безперебійного електроживлення.
- Системи із застосуванням оперативного постійного струму.
Переваги літієвих АКБ у порівнянні зі свинцево-кислотними
Циклічний ресурс у 8-10 разів вище ніж у свинцево-кислотних АКБ.
Літій-іонні акумулятори NetPRO серії JLB мають набагато більше циклів глибокого заряду-розряду ніж свинцево-кислотні. При збільшенні температури навколишнього середовища у літій-залізо-фосфатних АКБ значно збільшується циклічний ресурс у порівнянні з свинцево-кислотними. Кількість циклів для кожного типу акумуляторної батареї зменшується зі збільшенням глибини розряду, розрядного струму і температури (Рис.1,2), але літій-іонні акумулятори найменш чутливі до цих факторів.
Тривалий термін експлуатації при високих температурах.
На відміну від свинцево-кислотних АКБ термін експлуатації літій-іонних меншою мірою залежить від температурних умов експлуатації. Наприклад, при 35°C термін служби свинцево-кислотної АКБ скорочується на 50%, а літієвої на 10% від розрахункового терміну експлуатації. Літій-іонна технологія забезпечує більш довгий термін експлуатації.

Термін експлуатації більше ніж у 2 рази. Не потребують спеціального догляду
Рекордний термін експлуатації до 20 років роботи в буферному режимі
Тривалість терміну експлуатації свинцево-кислотних АКБ багато в чому залежить від умов експлуатації, але на практиці дуже часто умови експлуатації не дотримуються і термін служби АКБ значно скорочується.
Літій-іонні АКБ не потребують спеціального догляду та термін експлуатації меншою мірою залежить від умов експлуатації.
Чинники що впливають термін служби АКБ
| Чинники впливу | Літій-іонні акумулятори з катодом на основі фосфату заліза (LiFePO4) | Свинцево-кислотна АКБ із гелевим електролітом (GEL) |
|---|---|---|
| Регулярний неповний заряд | Не призводить до негативних наслідків | Небажаний |
| Перезаряд | Неможливий. Перешкоджає функція захисту BMS | Неприпустимий. Приводить до корозії позитивних пластин і скороченню терміну служби |
| Глибокий розряд | Неможливий. Перешкоджає функція захисту BMS | Неприпустимий. Приводить до сульфатації пластин та виходу акумулятора з ладу |
| Глибина розряду, що веде до скорочення терміну служби | Більше 99% Впливає на термін служби * | Понад 60% Істотно впливає на термін служби |
| Вплив високих температур | Знижується на 10% від розрахункового терміну при кожному підвищенні температури на 10°C від 30°C | Знижується на 50% від розрахункового терміну у разі підвищення температури на 10°C від 24°C * |
*Залежно від виробника. Для розрахунку взято узагальнений показник для комерційних свинцево-кислотних АКБ середньої цінової категорії.
Значна продуктивність при високих струмах розряду.
Напруга стабільніша і вища, ніж у свинцево-кислотних акумуляторів.
Під час розряду літієва батарея стабільно тримає номінальну напругу, зазначену в технічних характеристиках. Батарея, розряджена на 60%, матиме ту саму напругу, що й повністю заряджена. Після того, як батарея розрядиться, напруга різко падає. У порівнянні із свинцево-кислотними, літієва батарея віддає більше енергії при високих струмах розряду. Завдяки цим характеристикам ви можете використовувати літієві АКБ нижчої ємності, ніж свинцево-кислотні, отримуючи такий самий час автономної роботи. На рис. 3 відображено ступінь розряду батарей по відношенню до напруги при різних струмах розряду.
Максимум доступної ємності
Висока допустима глибина розряду
Допустима глибина розряду свинцево-кислотної АКБ без негативних наслідків для терміну експлуатації акумулятора становить 60%. У той час, як цей показник для літій-іонних АКБ LiFePO4 досягає 90% (Рис. 4). Це означає, що маючи однакову номінальну ємність, літій-іонна АКБ може віддати корисної енергії на 50% більше, навіть за високих струмах розряду (Рис. 5).
Вища ємність при низьких температурах експлуатації
Порівняно зі свинцево-кислотними АКБ, батареї LiFePO4 найменш чутливі до низьких температур навколишнього середовища (Рис. 5). Так, наприклад, при розряді струмом 0,5С при температурі -20°C літій-іонна батарея зберігає 40% ємності від номінальної, а свинцево-кислотна лише 20%.
Вдвічі вища швидкість заряду батареї, відсутність «ефекту пам'яті»
Високі допустимі струми заряду
LiFePО4 допустимо заряджати відносно високими зарядними струмами від 0,5 до 1С (0,5С рекомендується). Тоді як свинцево-кислотні АКБ, без негативних наслідків терміну експлуатації, заряджаються зарядним струмом до 0,2С. У зв'язку з цим, завдяки відносно високій напрузі заряду та силі зарядного струму, літій-іонна АКБ повністю заряджається за 2 години, а аналогічна за характеристиками свинцево-кислотна — 4-5 годин (Рис. 6). У літій-іонній батареї відсутній так званий «ефект пам'яті». Тобто ви можете частково заряджати і розряджати акумулятори у будь-який час, не чекаючи на повний розряд АКБ.
На 40% нижчий рівень саморозряду
Низький рівень саморозряду
При зберіганні протягом 1 року повністю зарядженої батареї LiFePO4 (при температурі 25°C) батарея розрядиться на 20%, і в ній залишиться 80% від початкової ємності. Свинцево-кислотна батарея за рік розрядиться на 40% і в ній залишиться 60% початкової ємності. Для літієвої АКБ при зберіганні високі температури впливають не в значній мірі у порівнянні із свинцево-кислотною. Наприклад, впродовж 4 місяців зберігання при температурі 45°C літій-іонна батарея збереже 90% номінальної ємності, а свинцево-кислотна при тих же умовах — 60% (Рис. 7).
Немає потреби в заміні зарядного пристрою
Процес заряду ідентичний зі свинцево-кислотними батареями
Процес заряду LiFePO4 подібний до процесу заряду свинцево-кислотних батарей за тією різницею, що має дещо вищі напругу і струми заряду, а час заряду — менший. Літієві АКБ заряджаються стабілізованим струмом 0,2-1,0С (рекомендується 0,5С), стабілізованою напругою або комбінацією цих двох способів. При двоступінчастій зарядці напруга спочатку підвищують стабілізованим струмом до 2,8-3,6 на елемент (42,5-54,0 В для батареї 48 В). Потім при постійній напрузі відбувається насичення акумулятора до повної ємності струмом зарядки, що поступово зменшується. Один етап зарядки дозволяє акумулятору набрати 90-95% ємності, два — 100%. Температурний діапазон заряду LiFePO4 АКБ заряджається при температурі від 0 до 55°C (рекомендується 25°C).
Висока продуктивність при високих струмах розряду
Розряд батареї проводиться через навантаження струмом розряду до 1С (рекомендується 0,5С). З підвищенням струму розряду час автономної роботи акумулятора зменшується. Допустима температура розряду для літієвих АКБ становіить від -20 до +55°C (рекомендується 25°C).
Легка вага та компактність
Однією з головних переваг батарей LiFePO4 є висока щільність енергії. Завдяки цьому літієві акумулятори в 4 рази менше за об'ємом та масою ніж свинцево-кислотні. Це значна перевага для систем з обмеженням по масі. Маючи меншу масу в 4 рази, батареї LiFePO4 набагато зручніше використовувати на пересувних/мобільних установках, а також об'єктах, доставка яких здійснюється транспортними засобами з обмеженою вантажопідйомністю.
Безпека та екологічність
- Літій-іонні акумулятори при експлуатації в нормальному режимі не містять металевого літію і безпечні при експлуатації.
- Не вибухають при внутрішньому короткому замиканні.
- Належать до горючих важкозаймистих виробів. Корпус призматичних елементів, з яких зібрані батареї, виготовляється з важкозаймистих матеріалів.
- Під час роботи цього акумулятора не виділяються шкідливі та небезпечні речовини. Оскільки елементи LiFePO4 герметичні та при їх експлуатації не виділяються гази, ці акумулятори можуть бути розміщені у звичайних шафах промислового виконання та розміщуватись в електротехнічних приміщеннях загального призначення в безпосередній близькості від іншого обладнання.
Основну роль у забезпеченні безпечної експлуатації відіграє вбудована система управління акумулятором — BMS (Battery Management System).
Інтегрована система управління батареєю
Система управління батареєю (BMS) — електронна система, яка керує зарядним розрядним процесом акумуляторної батареї, відповідає за безпеку її роботи, проводить моніторинг стану, оцінку вторинних даних працездатності.
Функції вбудованої системи керування акумулятором (BMS)
- Забезпечення роботи з гібридними інверторами для сонячних та вітрових джерел енергії.
- Автоматичне балансування заряду акумуляторів, що входять до складу акумуляторного блоку.
- Дистанційний моніторинг, управління та діагностика.
- Захист кожного окремого акумулятора та батарейного блоку по струму заряду та розряду вище або нижче встановлених показників.
- Захист кожного окремого акумулятора та батарейного блоку по напрузі заряду та розряду вище або нижче встановлених показників.
- Захист кожного окремого акумулятора та батареї в цілому при заряді та розряді від температур вище або нижче встановлених показників.
- Захист від короткого замикання
- Автоматичне вимкнення батареї за відсутності навантаження або живлення
Додаткові переваги літій-іонних батарей
- Економія місця у приміщенні, зменшення вартості та полегшення процесу доставки та інсталяції.
- Простота інсталяції завдяки вбудованій системі управління батареєю (BMS).
- Зручний форм-фактор. Сумісність із телекомунікаційними стійками RACK 19 дюймів.
- Гарантійний термін експлуатації у 5 разів вищий ніж у свинцево-кислотних, що зменшує ризики у разі виробничого браку АКБ, виявленого під час експлуатації.
- Можливість віддаленого моніторингу, контролю та діагностики батареї.
- Можливість підключення до 15 додаткових блоків для збільшення ємності за необхідності. Немає необхідності придбати відразу батарею високої ємності.
Часті запитання про акумулятор NetPRO JLB 48-100
Чи підходить NetPRO JLB 48-100 для 19-дюймової стійки?
Так, корпус виконаний під стандартну 19" стійку і ставиться поруч із телеком та ІТ-обладнанням.
Скільки модулів можна з'єднати паралельно?
До 15 модулів: система масштабується від 4,8 до приблизно 72 кВт-год.
Чи можна замінити свинцеві батареї базової станції на JLB?
Так, якщо випрямляч працює в діапазоні 42-54 В і підтримує профіль заряду LiFePO4.
Що означає розряд 0,5C?
Струм, рівний половині ємності батареї: 50 А для 100 Аг. Саме при такому струмі нормований ресурс 3000 циклів.
Чим JLB відрізняється від серії EverExceed EV?
JLB — доступна лінійка з гарантією 3 роки, EV — преміальна: 100% DOD, активне балансування, SNMP та гарантія 5 років.
Чи підходить батарея для вітрогенератора?
Так, автономні вітрові системи входять до заявлених застосувань серії разом із сонячними.
Наскільки JLB довговічніший за свинцеву батарею?
Ресурс у 8-10 разів вищий, ніж у свинцево-кислотних АКБ, особливо при роботі в жарких приміщеннях.
Яка гарантія на акумулятор?
3 роки. Пульсар Лімітед — ексклюзивний дистриб'ютор EverExceed в Україні, поставки супроводжуються документами виробника.
NetPRO JLB 48-100 — раціональний спосіб перевести стійку з базовою станцією або ДБЖ зі свинцевих полиць на LiFePO4: менше ваги та місця, в рази більше циклів, масштабування до 72 кВт-год. Наявність та ціну уточнюйте в каталозі акумуляторів NetPRO JLB 48-100.
|
Номінальна напруга, В |
48 |
|
Діапазон робочої напруги, В |
42 ~ 54 |
|
Номінальна ємність, А*год (25℃) |
100 |
|
Номінальна енергія, Вт*год |
4800 |
|
Стандартна потужність, кВт |
2,4 |
|
Максимальна потужність, кВт |
4,8 |
|
Номінальний зарядний струм, А |
50 |
|
Номінальний розрядний струм, А |
50 |
|
Максимальний розрядний струм, А |
100 |
|
Кількість циклів |
3000 циклів @ 0,5C, 80% DOD, 80% EOL, 25ºC |
|
Можливість паралельного підключення, АКБ |
15 |
|
Гарантія, років |
3 |
| Інструкції з експлуатації |
| NetPRO JLB 48-100 — літій-залізо-фосфатні АКБ.pdf (1.05 MiB) |
