Основные отличия тиристорных стабилизаторов от симисторных

В этой статье мы расскажем вам об основном отличии тиристорных стабилизаторов от симисторных, о деталях и нюансах этих двух типов электронных стабилизаторов напряжения.

Тиристорный и симисторный стабилизатор



Все стабилизаторы переменного напряжения моделей Ампер и Герц производства ЧП "НПФ "Элекс" по принципу действия относятся к типу ступенчатых автотрансформаторных стабилизаторов с коммутацией отводов трансформатора с помощью электронных ключей (реализованных на основе высоконадежных мощных полупроводниковых приборов – тиристоров или симисторов), управляемых высокоскоростным микроконтроллером. Во всех однофазных стабилизаторах Ампер и Герц в диапазоне до 40А включительно применены симисторы BTA41-600B производства STMicroelectronics (максимальное напряжение пробоя 600В, постоянный ток нагрузки 40А, ударный не повторяющийся ток в открытом состоянии равен 400А).

Во всех однофазных стабилизаторах Ампер и Герц в диапазоне от 50А, а также во всех трехфазных стабилизаторах, силовые электронные ключи реализованы на тиристорах производства Ixys Semiconductor GmbH.

Фактически, симистор – это "симметричный тиристор", он проводит ток в двух направлениях, и состоит из двух тиристоров в одном корпусе.

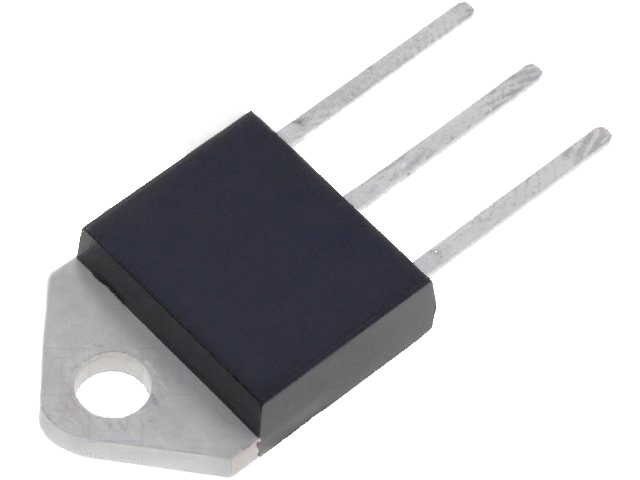

симистор BTA41-600B

симистор BTA41-600B
производства STMicroelectronics

Соответственно, для реализации электронного переключающего ключа достаточно всего одного симистора. Поскольку тиристор проводит ток только в одном направлении, то для работы в цепях переменного тока применяется встречно-параллельное соединение двух тиристоров.

Следовательно, один ключ, подключающий часть обмотки трансформатора, будет состоять уже не из одного, а двух тиристоров. Предотвратить возможный выход из строя стабилизатора из-за перегрева полупроводниковых приборов в процессе интенсивной работы и обеспечить качественный отвод тепла с применением системы принудительного охлаждения проще в случае ключа на двух корпусных тиристорах, чем на одном симисторе. Применение тиристоров обеспечивает еще более высокую кратковременную перегрузочную способность по току, что повышает надежность при коммутации таких нагрузок, как асинхронные электродвигатели, которым свойственны большие пусковые токи.

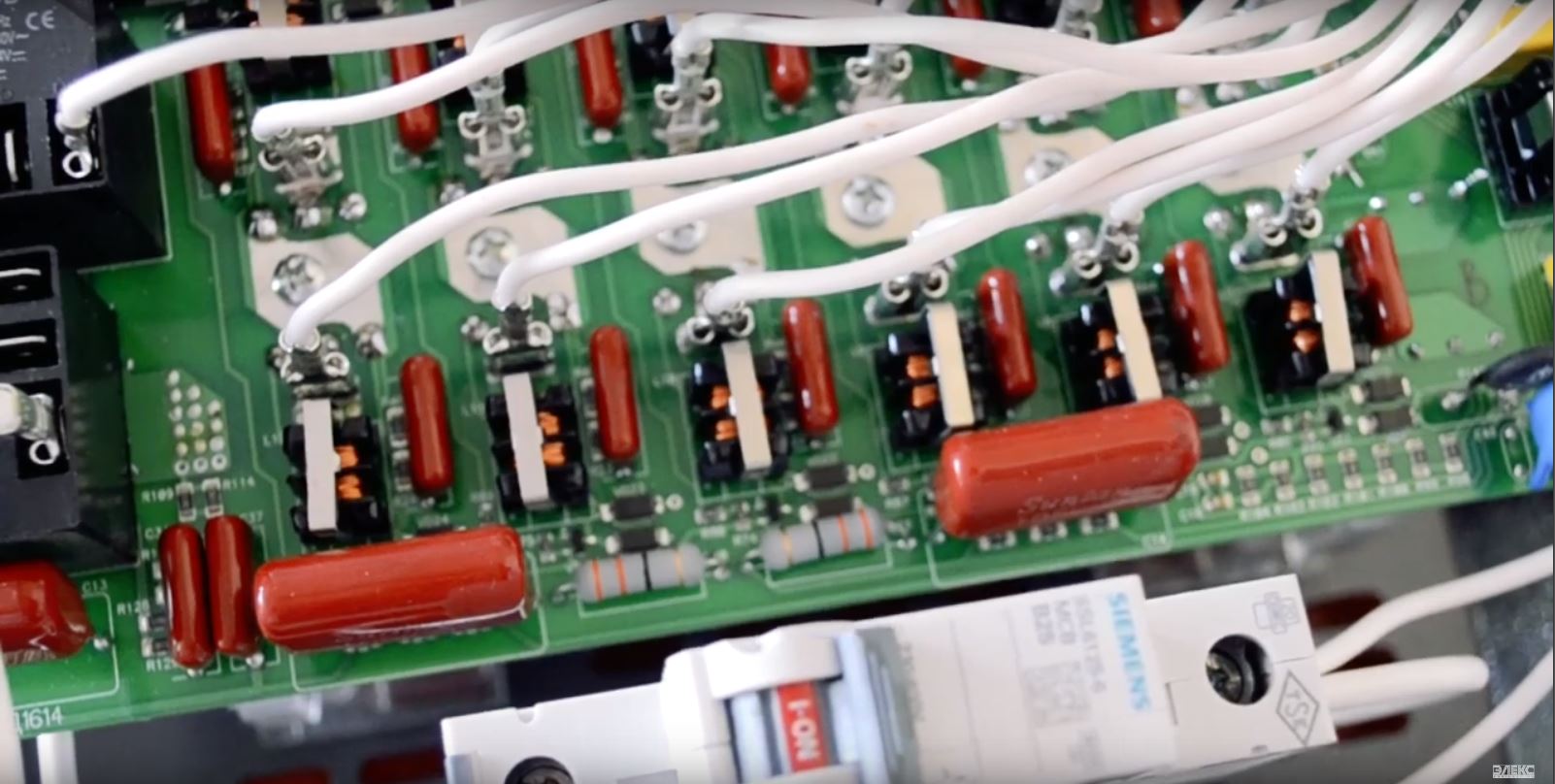

Электронные ключи однофазного стабилизатора Элекс Герц V3.0

Электронные ключи однофазного стабилизатора Элекс Герц V3.0

Конструктивно все однофазные симисторные стабилизаторы «Элекс» (до 40А включительно) собраны на одной печатной плате, а все однофазные тиристорные (от 50А) – на 3-ёх печатных платах (плата входных ключей, плата выходных ключей и плата управления). Т.е., при более высокой себестоимости полупроводниковых приборов и их большем количестве и, соответственно, большей прайсовой цене тиристорные стабилизаторы обладают более высокой кратковременной перегрузочной способностью по току по сравнению с симисторными стабилизаторами при прочих равных условиях. Каких-либо принципиальных эксплуатационных отличий между симисторными и тиристорными стабилизаторами торговой марки Элекс Engineering нет.

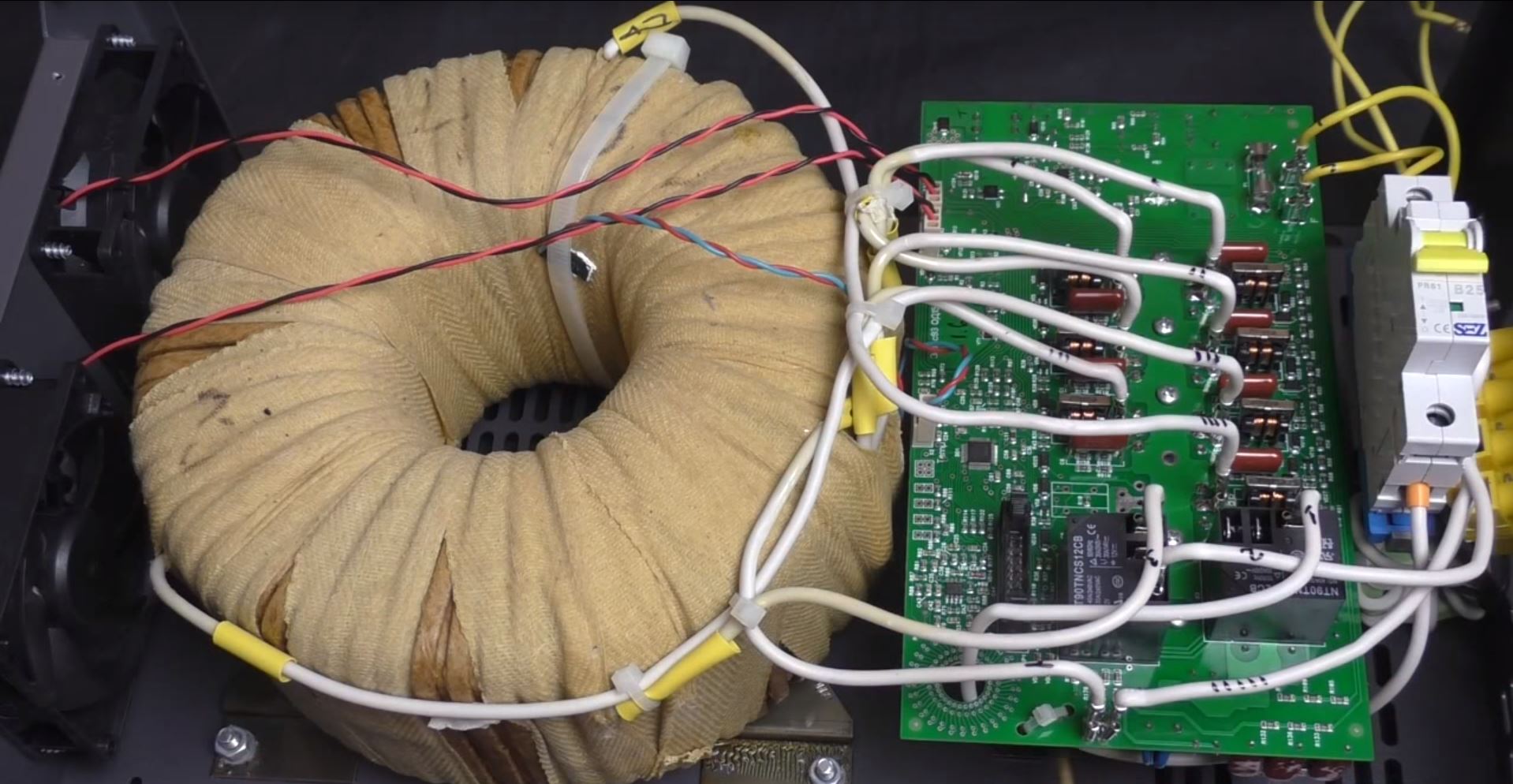

 Элекс АМПЕР 12 1 25A в разобранном виде Однофазный стабилизатор напряжения Элекс Ампер 16-1/25А в разобранном виде
