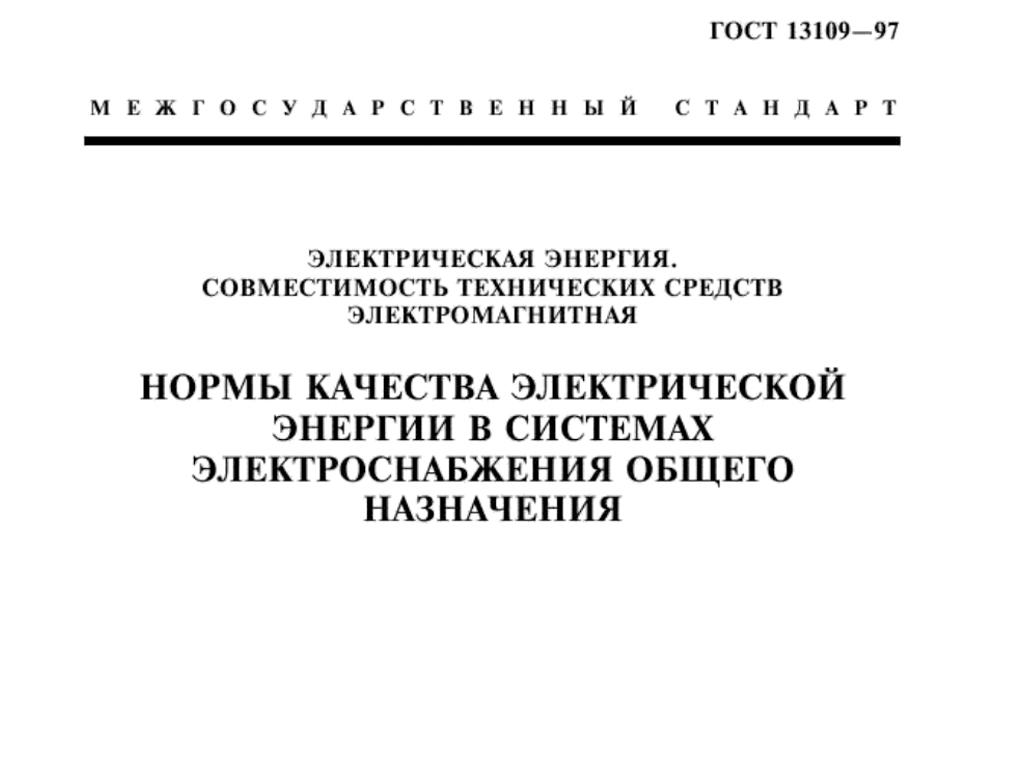

ГОСТ 13109-97 Нормы качества электрической энергии в системах электроснабжения общего назначения

ОТКЛОНЕНИЕ НАПРЯЖЕНИЯ

Параметр	Нормальное значение	Предельное значение
Установившееся отклонение напряжения	±5%	±10%



Причина: суточные, сезонные, технологические изменения нагрузки.

Влияние:
недонапряжение - ухудшение пуска, увеличение токов электродвигателей, нарушение изоляции; перегрузка регулируемых выпрямителей, преобразователей и стабилизаторов;
перенапряжение - перерасход электроэнергии; повышение реактивной мощности двигателей, выпрямителей с фазовым регулированием, пробой регулируемых выпрямителей, преобразователей и стабилизаторов.

Ответственность: энергоснабжающая организация.

КОЛЕБАНИЯ НАПРЯЖЕНИЯ

Параметр	Предельное значение	В помещениях с лампани накаливания, где требуется длительное и высокое зрительное напряжение
Размах изменения напряжения, при FdU=0,1/мин	10%	0,75%
FdU=1,0/мин	3,8%	2,6%
FdU=10/мин	1,9%	1,4%
FdU=100/мин	1,0%	0,71%
FdU=1000/мин	0,4%	0,28%

Причина: устройства с быстропеременными режимами работы: офисных и жилых зданиях - работа лифта, в сельской местности - большого водяного насоса. В общем случае - непостоянная работа мощного оборудования включенного в одну сеть.

Влияние: увеличение потерь в сети; утомление зрения, снижение производительности, травматизм; снижение срока службы электронной аппаратуры; выход из строя конденсаторных батарей; неустойчивая работа систем возбуждения синхронных генераторов и двигателей; вибрации аппаратуры; возможны отпадания контакторов.



НЕСИНУСОИДНОСТЬ

Параметр	Нормальное значение	Предельное значение
Коэффициент искажения синусоидальности кривой напряжения в сети 0,3кВ	8%	12%
Коэффициент n-й гармонической составляющей в трехфазной сети 0,38кВ, при n=2	2%	3%
n=3*	2,5%	3,75%
n=4	1%	1,5%
n=5	6%	9%
n=6	0,5%	0,75%
n=7	5%	7,5%
n=8	0,5%	0,75%
n=9*	0,75%	1,025%

 * - в однофазной сети - в 2 раза больше

Причина: устройства с нелинейной нагрузкой: люминисцентные лампы, сварочные установки, преобразователи частоты, импульсные преобразователи напряжения.
Влияние: Рост потерь в электрических машинах, вибрации; нарушение работы автоматики защиты; увеличение погрешностей измерительной аппаратуры; отключение чувствительных ЭПУ.

ОТКЛОНЕНИЕ ЧАСТОТЫ

Параметр	Нормальное значение	Предельное значение
Отклонения частоты	±0,2 Гц	±0,4 Гц

Причина: снижение генерируемых мощностей в сети, перегрузка генераторов.
Влияние снижения частоты: снижение производительности электроприводов, снижение срока службы электрических машин, увеличение пульсаций, искажения телевизионного изображения.
