Диспетчерские пульты сигнализации состояния ИБП

Компания Пульсар Лимитед специализируется на комплексных проектах систем гарантированного электропитания для компаний различной сферы деятельности. Наиболее часто 3-фазные ИБП приобретают для защиты медицинского и промышленного оборудования. Многолетний опыт реализации и послепродажной поддержки таких проектов доказал высокую полезность для заказчиков наших фирменных микропроцессорных пультов сигнализации. Чаще всего такие пульты мы устанавливаем в медицинских учреждениях, для мониторинга 3-фазных ИБП. В данной статье мы Вам расскажем об опыте применения подобных опций, в каких случаях и кому они нужны и какие полезные функции выполняют. Такие пульты сигнализации мы предлагаем опционально в составе комплектации 3-фазных ИБП, либо 1-фазных ИБП с высокой емкостью внешних аккумуляторных батарей. Также подключаем пульты опционально на уже реализованных нами объектах. Для расчета таких опций – обращайтесь к нашим менеджерам.

1.  Базовая система сигнализации: нужна для базового мониторинга состояния ИБП и батарей персоналом заказчика. Такая система очень полезна на производстве и в медучреждениях, для мониторинга мощных 3-фазных ИБП, а также ИБП с большими ёмкостями внешних батарей.

ИБП, как правило, устанавливают в закрытом техническом помещении (подвал, щитовая и т.п.), куда редко заходит контролирующий персонал (главный инженер, энергетик и т.п.). Для заказчика очень важно, чтобы его дежурный персонал, даже неквалифицированный в плане электрики (например, дежурный врач или оператор какой-либо техники) вовремя увидел неисправность и принял меры, оповестив наших инженеров. Прежде всего это позволяет избежать выхода из строя аккумуляторных батарей.

Самый простой пример: сломался кондиционер, температура в батарейном шкафу поднялась выше критической – дежурный персонал увидел предупреждение, открывает комнату с ИБП на проветривание и принимает меры по ремонту кондиционера, не дожидаясь пока выйдут из строя батареи.

Как показывает опыт, мониторинг ИБП с помощью SNMP-карты, при отсутствии постоянного контроля со стороны ответственного сисадмина – абсолютно бесполезен! И даже если есть такой системный администратор – всё равно это не надежно: пропал интернет, заглючил компьютер, телефон или почтовый сервер – и никакого толку от такой системы. Врачи, медсестры и дежурные рабочие на заводе не будут смотреть на экраны компьютеров и подключаться к рассылке е-мейлов или СМС на свои телефоны.

Поэтому обычная индикаторная панель со звуковой сигнализацией "тревога" – гораздо эффективнее и надежнее.

Такая панель обеспечивает:

1. 1. Контроль напряжения и температуры аккумуляторных батарей с возможностью настройки порогов срабатывания аварийной сигнализации (контроль независимый от ИБП, работает и при выключенном ИБП);
2. 2. Контроль общего состояния системы ИБП, реализованный с помощью "сухих контактов" ИБП:
   • сигнал об отсутствии входного напряжения;
   • общая тревога (любая неисправность системы ИБП, поломка любого компонента или отсутствие входного напряжения).

Внешний вид системы:

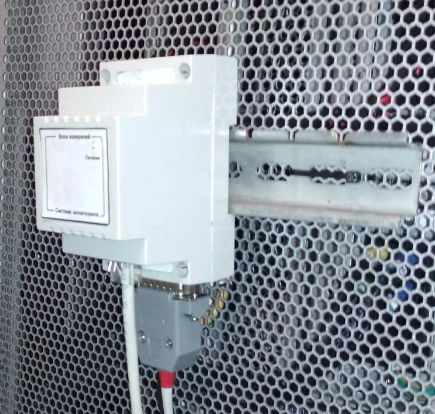

• блок измерения (устанавливается в батарейный шкаф, либо рядом)

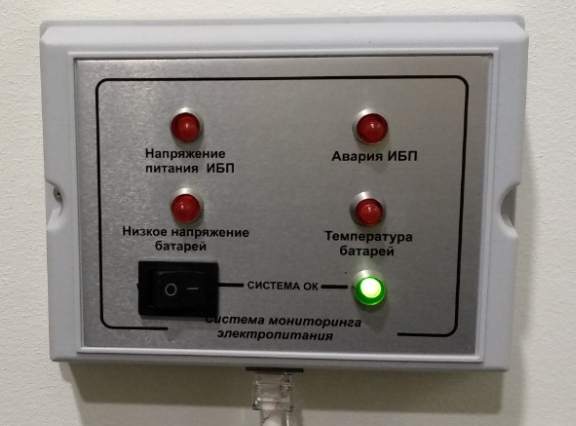

• диспетчерская панель (устанавливается в нужном для заказчика месте)

2. Продвинутая система сигнализации.

Такая система рассчитывается индивидуально, кроме базовых функций мониторинга и сигнализации позволяет также контролировать множество других параметров, НЕЗАВИМО ОТ РАБОТЫ САМОГО ИБП:

• идет ток через ИБП или внешний байпас;
• есть ли питание на входе и выходе ИБП по каждой фазе;
• повышенная влажность;
• затопление помещения;
• выделение определенных газов.

Также возможна фиксация событий на карту памяти, подключение к ПК для обработки данных, контроль не только ИБП, а и дизельного генератора, и многое другое.

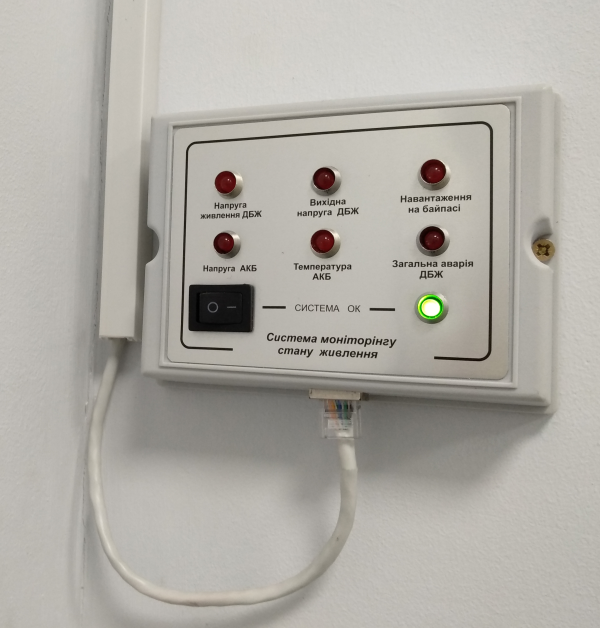

Пример такого пульта, который контролирует вход и выход ИБП, внешний байпас, температуру и напряжение батарей, и имеет возможность подключения к ПК для обработки данных.
