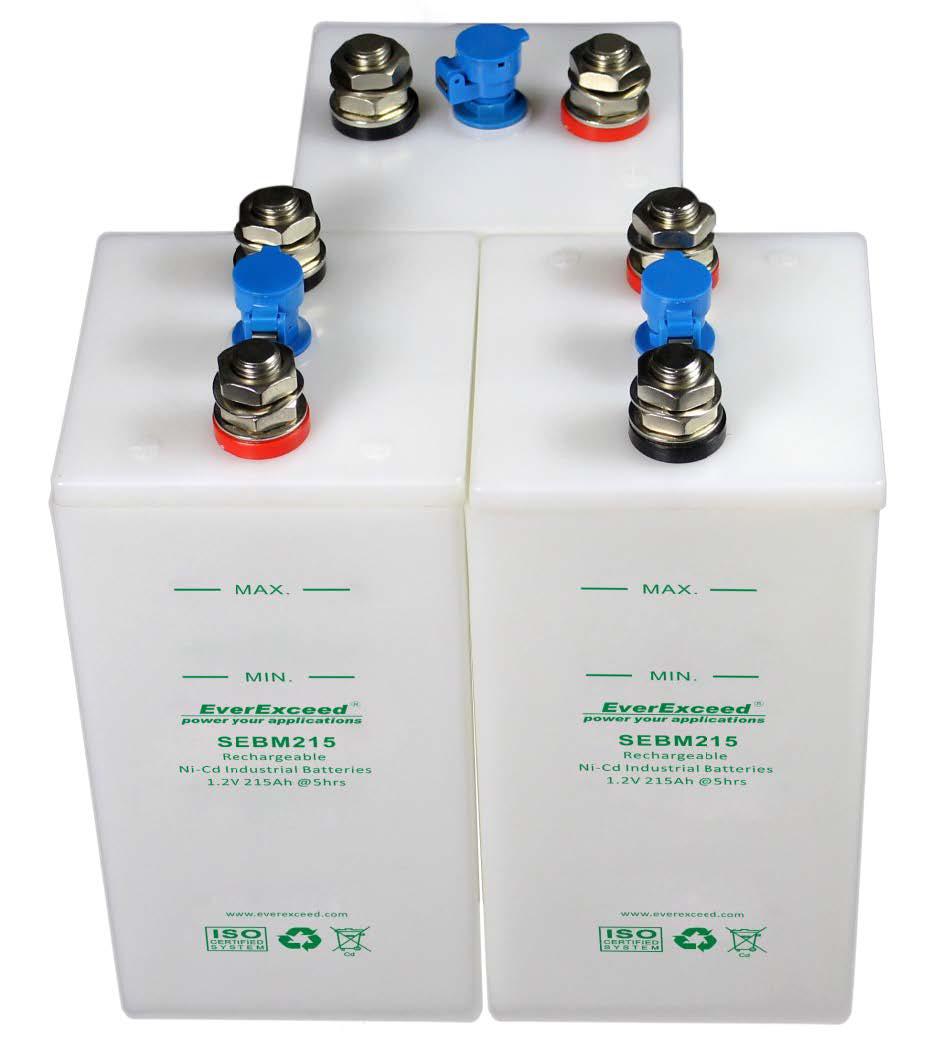

SEBM Никель-кадмиевые аккумуляторы EverExceed
Герметизированные NiCd батареи серии SEBM Pocket plate 10-1100Ач
Низкие эксплуатационные расходы
Широкая линейка батарей с низкой, средней и высокой ёмкостью позволяет с лёгкостью и точно подобрать необходимые аккумуляторы на основании времени и конечного напряжения разряда. Прочная конструкция и достаточный запас электролита позволяют батарее выдерживать колебания температуры в широком диапазоне в течение всего срока эксплуатации, составляющего более 20 лет.
Никель-кадмиевые пластины, произведённые по новейшим технологиям, абсолютно надежны, не имеют риска теплового разгона или внезапного выхода из строя.
Блочная батарея – для повышенной надежности
Рабочий диапазон температур
от -40°C до +60°C (От -40°F до +140°F)
Могут выдерживать пиковые значения
от -50°C до +70°C (от -58°F до +158°F) в течение коротких промежутков времени.
Блочные батареи полноценно отрабатывают свой срок службы – более 20 лет – всего лишь при редких периодических проверках.

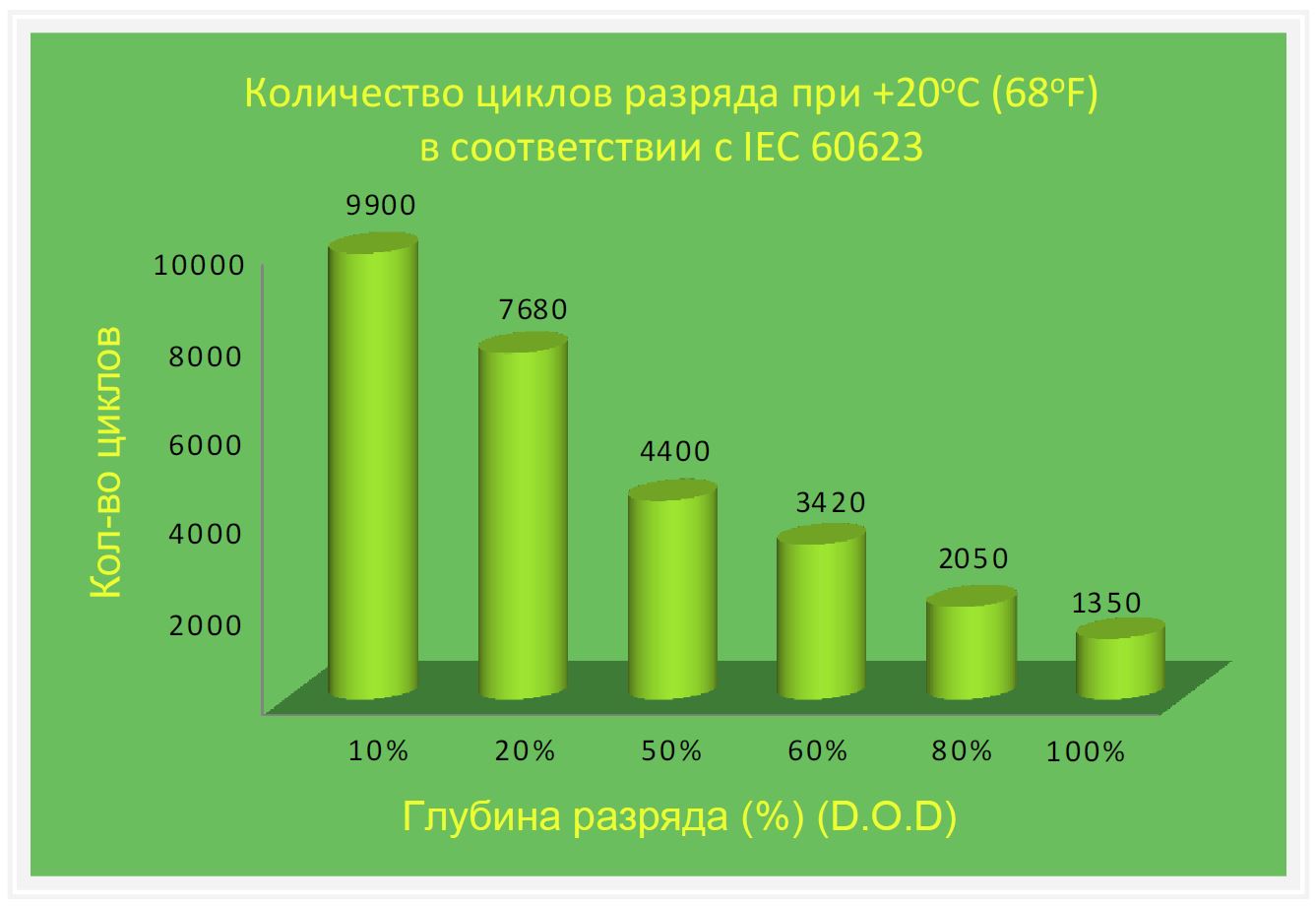

Беспроблемная длительная работа в циклическом режиме
Уникальные электрохимические свойства никель-кадмиевых аккумуляторных батарей EverExceed позволяют им выдерживать любую глубину разряда, причем на регулярной основе.
Батарейный блок очень быстро и экономно перезаряжается после глубокого разряда – с использованием стандартного одно- или двухступенчатого зарядного устройства.
Уверенность в низкой общей стоимости
Блочные Ni-Cd батареи являются наиболее экономически эффективным решением для обеспечения необходимых требований к резервному питанию.
Простота хранения и установки
Никель-кадмиевые аккумуляторные батареи быстро и легко устанавливаются и могут храниться в разряженном состоянии в течение многих лет при правильных условиях.
При установке аккумуляторных батарей простое болтовое соединение позволяет быстро ввести их в эксплуатацию.
Гарантированная надежность
Ni-Cd батареи одинаково надежны как в благоприятной, контролируемой среде города, так и в суровых, непредсказуемых условиях, в самых отдаленных и незаселенных районах планеты.
Конструкция блочных никель-кадмиевых батарей обеспечивает высокую устойчивость к жестким электрическим и механическим условиям, к транспортировке по пересеченной местности, исключая риск последующего выхода из строя.

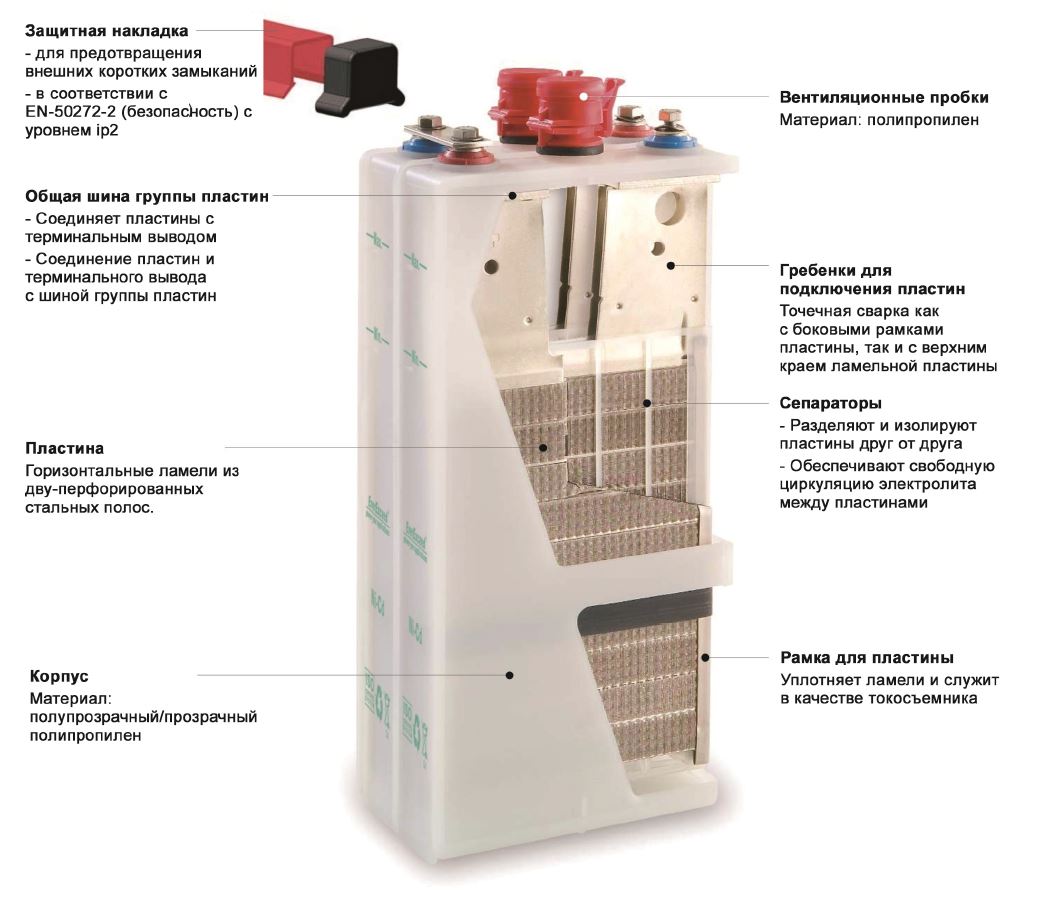

Оптимизировано для повышения производительности:
Раствор электролита гидроксида калия и небольшое количество гидроксида лития действует только как переносчик ионов, обеспечивая максимальную производительность, не вызывая деградацию основного материала.
Достаточный резерв и хорошая циркуляция электролита достигаются благодаря большому пространству между пластинами.
Литые пластиковые решетки разделяют как отдельные пластины, так и изолируют края пластины.
Для чрезвычайно низких температур доступен специальный электролит высокой плотности.
Батареи оснащены специальными откидными пламезадерживающими клапанами и не выделяют коррозионных паров. Жесткий полипропиленовый корпус обеспечивает целостность конструкции аккумуляторов в течение всего срока службы.
- Отсутствие простоев
- Минимальное обслуживание
- Более 20 лет работы
- Простота установки
- Нет затрат на регулярную замену АКБ
Стандарты
- ISO 9001 и TUV
- Элементы батарей были разработаны в соответствии с ребованиями безопасности EN-50272-2 и используемые компоненты (такие как изолированные кабельные соединители и защитные межэлементные крышки) предназначены для обеспечения высокой защиты от поражения электрическим током (уровень IP2x).
- Полный сервис по утилизации для защиты окружающей среды
Элементы соединены вместе для формирования прочных блоков из 1-6 элементов в зависимости от их размеров и типа.
Серия одноячеечных батарей EverExceed полностью соответствуют требованиям стандарта IEC 60623 и даже превосходит их.

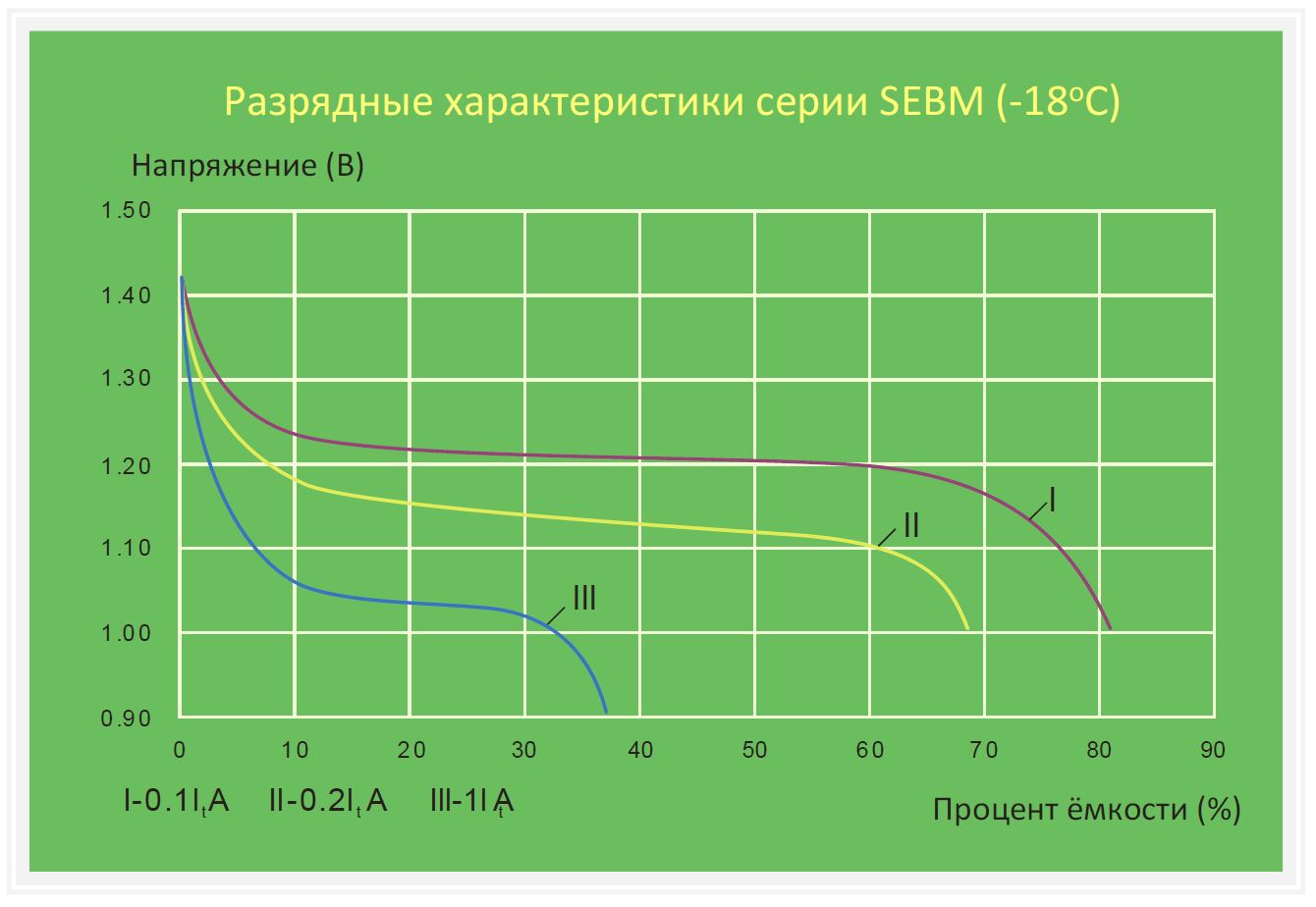

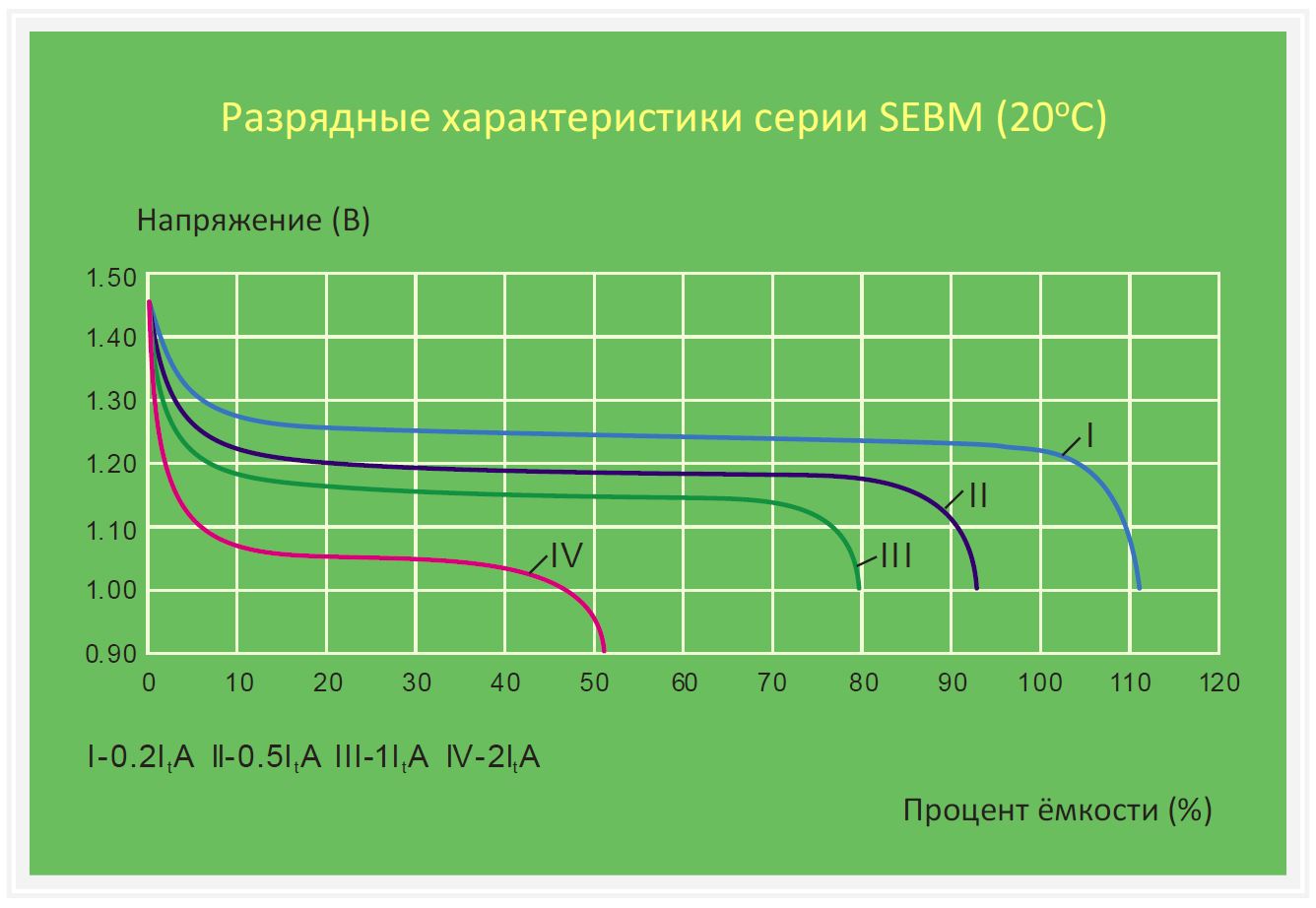

Производительность
Многие никель-кадмиевые батареи используются в стационарных приложениях в режиме ожидания с нечастыми разрядами, и аккумулятор длительное время заряжается в буферном режиме.
В таких условиях происходит изменение уровня кривой разряда, и это необходимо учитывать при подборе батареи.
Для упрощения данного процесса приводятся данные EverExceed в этом документе, согласно которым есть информация как о полном заряде согласно IEC 60623, так и данные о полном заряде после продолжительного буферного заряда, которые могут использоваться непосредственно в расчетах при подборе батарей.
Это свойственно всем никель-кадмиевыми батареями, в то же время некоторые другие производители никель-кадмиевых аккумуляторов могут не указывать этот эффект в паспортных данных.
При расчете для режимов работы с глубокими разрядами (0,65 и 0,85 В/эл.) этот эффект можно не учитывать.

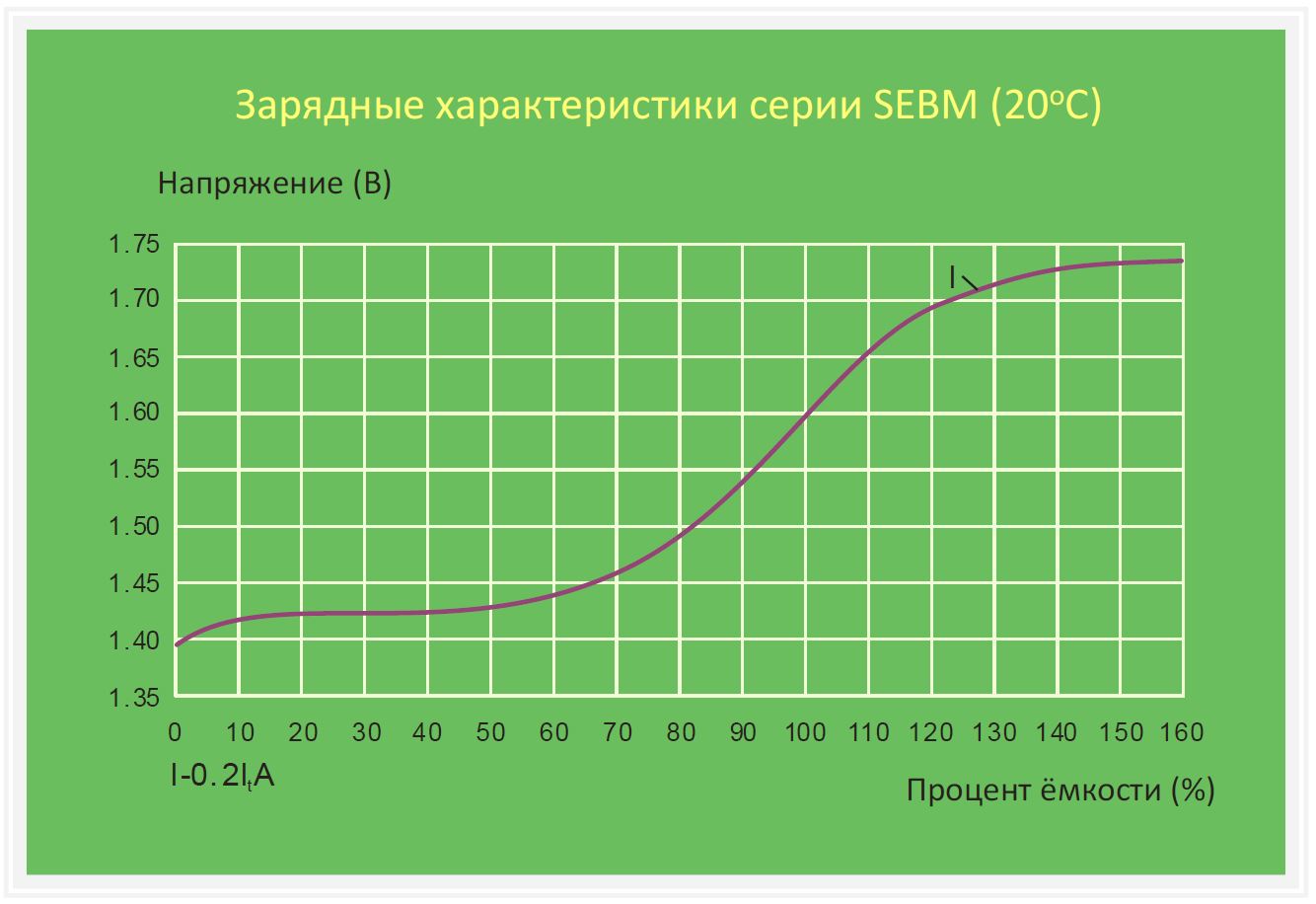

Заряд батареи
Рекомендуется использовать метод заряда для никель-кадмиевых аккумуляторов с постоянным напряжением, с ограничением тока для С/5 или С/10. Необходимо постоянно проверять напряжение заряда. Для оптимизации производительности батареи требуется обеспечить поддержание напряжения в следующих пределах:
Аккумуляторы можно заряжать в:
- режиме заряда аккумуляторной батареи при постоянном напряжении с подключенной нагрузкой
или
- режиме постоянного тока или режиме снижающегося тока при отключённой нагрузке.
Большая скорость заряда или перезаряд не причиняют вред батарее.
Минимальный поддерживающий ток заряда: 2 мА на Ач.
- Режим заряда аккумуляторной батареи при постоянном напряжении:
Для непрерывной параллельной работы:
- Буферное напряжение:
1,40 - 1,45 В/элемент для SEBL, SEBM и SEBH - Напряжение ускоренного заряда:
SEBL: 1,60-1,70 В/элемент
SEBM: 1,60-1,65 В/элемент
SEBH: 1,60-1,65 В/элемент
Более высокое напряжение уменьшит длительность заряда и повысит эффективность подзаряда, при этом может увеличиться расход воды.
Одноступенчатый заряд (без ускоренного заряда):
SEBL: 1,47-1,50 В/элемент
SEBM: 1,46 - 1,49 В/элемент
SEBH: 1,45 - 1,48 В/элемент
Для стартерных режимов:
- Рекомендуемое напряжение заряда: 1,50 - 1,55 В/элемент.
- Режим постоянного тока:
- Обычный заряд: 0,2 C5 A в течение 8 часов
- Рекомендуется для быстрого заряда: 0,4 C5 A для 2,5 часов с последующим зарядом 0,2 C5 A в течение 2,5 часов
Выбор типа аккумулятора
В соответствии с необходимым временем резервирования (для конкретного назначения):
Первоначальный заряд
Весь заряд предпочтительно проводить постоянным током. Время заряда обратно пропорционально силе тока, устанавливаемой зарядным устройством.
Рекомендуемые нормы для первичного заряда:
- 0,2 C5 A в течение 10 часов
- 0,1 C5 A в течение 20 часов
Методы расчета
Информация, необходимая для расчета емкости батареи
Для точного расчета емкости батареи нужна следующая информация:
- Номинальное напряжение в системе
- Максимальное напряжение (для заряда)
- Расположение батареи и доступное пространство
- Напряжение буферного заряда
- Требуемый ток нагрузки
- Минимальное напряжение
- Физические условия
- Требуемое время резервного питания
- Диапазон температур
Напряжение буферного заряда батареи NiCd SEBM
Напряжение буферного заряда, являющееся также напряжением работы общей цепи, для поддержания батареи в необходимом состоянии, рассчитывается по формуле:
Необходимое кол-во элементов = Напряжение цепи / Напряжение буферного заряда элемента
Минимальное напряжение элемента = Минимальное напряжение пост. тока / Количество элементов
Как правило напряжение буферного заряда составляет 1,40-1,48 В на элемент, но точное значение должно быть определено с учётом всех условий.
Например,
Никель-кадмиевая батарея EverExceed необходима для поддержания нагрузки инвертора 50 кВА при коэффициенте мощности 0,8 в течение 30 мин времени резервного питания при температуре 20-25°С. Входящее напряжение постоянного тока к инвертору работает в пределах 265 В при буферном подзаряде до минимума в 202 вольта в конце времени резервирования. КПД инвертора - 85%.
- Количество элементов (при рекомендованном буферном заряде 1.44 В/эл) = 265/1.44 ≈ 184 элемента
- Минимальное напряжение на элемент = 202/184 ≈ 1.10 вольт на элемент
- Максимальный ток батареи = 232,5 А
= (Нагрузка инвертора в КВА x Коэффициент мощности) / (Мин. напр. элемента x Количество элементов x КПД инвертора)
= (50KВA x 0.80) / (1.10 x 184 x 0.85) = 232.5 Ампер
Мы выберем батарею с емкостью равной или чуть выше 232,5 А.
Для удовлетворения требованию времени резервного питания в течение 30 минут, мы выберем необходимые батареи из серии SEBM. Согласно нашего каталога, тип элемента - SEBM300.
Аккумулятор должен состоять из 184 никель-кадмиевых элементов EverExceed типа SEBM300.
Напряжение системы | Количество элементов | Диапазон количества элементов |
---|---|---|
24 | 20 | 18~21 |
36 | 30 | 27~31 |
48 | 40 | 36~41 |
110 | 92 | 88~93 |
220 | 184 | 180~186 |
Количество элементов аккумулятора определяется делением номинального напряжения всей системы на номинальное напряжение элемента (1,2 В).
Модель |
Номин. напряж. (В) |
Ёмкость (C5 Ач) |
Габаритные размеры (мм/дюйм) |
Вес (кг/фунт) |
Тип выводов |
Материал корпуса |
||||||||
Длина |
Ширина |
Высота |
Без электролита |
С электролитом |
||||||||||
SEBM10 |
1.2 |
10 |
48 |
1.9 |
81 |
3.2 |
245 |
9.6 |
1.2 |
2.6 |
1.5 |
4 |
M10 X1 |
MBS |
SEBM16 |
1.2 |
16 |
68 |
2.7 |
134 |
5.3 |
245 |
9.6 |
1.5 |
3.3 |
2.3 |
5.1 |
M10 X1 |
MBS/PP |
SEBM20 |
1.2 |
20 |
68 |
2.7 |
134 |
5.3 |
245 |
9.6 |
1.7 |
3.7 |
2.5 |
5.5 |
M10 X1 |
MBS/PP |
SEBM30 |
1.2 |
30 |
68 |
2.7 |
134 |
5.3 |
245 |
9.6 |
2.3 |
5.1 |
3 |
6.6 |
M10 X1 |
MBS/PP |
SEBM40 |
1.2 |
40 |
70 |
2.8 |
134 |
5.3 |
285 |
11.2 |
3 |
6.6 |
4 |
8.8 |
M16 |
MBS/PP |
SEBM48 |
1.2 |
48 |
70 |
2.8 |
134 |
5.3 |
285 |
11.2 |
3.3 |
7.3 |
4.2 |
9.3 |
M16 |
MBS/PP |
SEBM50 |
1.2 |
50 |
70 |
2.8 |
134 |
5.3 |
285 |
11.2 |
3.4 |
7.5 |
4.3 |
9.5 |
M16 |
MBS/PP |
SEBM60 |
1.2 |
60 |
80 |
3.1 |
141 |
5.6 |
370 |
14.6 |
4.2 |
9.3 |
6 |
13.2 |
M16 |
MBS/PP |
SEBM70 |
1.2 |
70 |
80 |
3.1 |
141 |
5.6 |
370 |
14.6 |
4.9 |
10.8 |
6.4 |
14.1 |
M16 |
MBS/PP |
SEBM80 |
1.2 |
80 |
80 |
3.1 |
141 |
5.6 |
370 |
14.6 |
5.2 |
11.5 |
6.6 |
14.6 |
M16 |
MBS/PP |
SEBM85 |
1.2 |
85 |
80 |
3.1 |
141 |
5.6 |
370 |
14.6 |
5.5 |
12.1 |
6.9 |
15.2 |
M16 |
MBS/PP |
SEBM95 |
1.2 |
95 |
106 |
4.2 |
164 |
6.5 |
345 |
13.6 |
6 |
13.2 |
9 |
19.8 |
M20 |
MBS/PP |
SEBM100 |
1.2 |
100 |
106 |
4.2 |
164 |
6.5 |
345 |
13.6 |
6.9 |
15.2 |
9 |
19.8 |
M20 |
MBS/PP |
SEBM112 |
1.2 |
112 |
106 |
4.2 |
164 |
6.5 |
345 |
13.6 |
7.1 |
15.7 |
9.2 |
20.3 |
M20 |
MBS/PP |
SEBM120 |
1.2 |
120 |
106 |
4.2 |
164 |
6.5 |
345 |
13.6 |
7.3 |
16.1 |
9.5 |
20.9 |
M20 |
MBS/PP |
SEBM140 |
1.2 |
140 |
164 |
6.5 |
167 |
6.6 |
345 |
13.6 |
9.2 |
20.3 |
12.9 |
28.4 |
M20 |
MBS/PP |
SEBM150 |
1.2 |
150 |
164 |
6.5 |
167 |
6.6 |
345 |
13.6 |
9.3 |
20.5 |
13 |
28.7 |
M20 |
MBS/PP |
SEBM160 |
1.2 |
160 |
164 |
6.5 |
167 |
6.6 |
345 |
13.6 |
9.7 |
21.4 |
13.5 |
29.8 |
M20 |
MBS/PP |
SEBM200 |
1.2 |
200 |
164 |
6.5 |
167 |
6.6 |
345 |
13.6 |
13.5 |
29.8 |
14.5 |
32 |
M20 |
MBS/PP |
SEBM210 |
1.2 |
210 |
164 |
6.5 |
167 |
6.6 |
345 |
13.6 |
13.8 |
30.4 |
14.8 |
32.6 |
M20 |
MBS/PP |
SEBM250 |
1.2 |
250 |
138 |
5.4 |
276 |
10.9 |
450 |
17.7 |
15.5 |
34.2 |
22 |
48.5 |
M20 |
PP |
SEBM280 |
1.2 |
280 |
138 |
5.4 |
276 |
10.9 |
450 |
17.7 |
16.5 |
36.4 |
22.5 |
49.6 |
2×M16 |
PP |
SEBM300 |
1.2 |
300 |
162 |
6.4 |
200 |
7.9 |
450 |
17.7 |
18.4 |
40.6 |
23 |
50.7 |
2×M16 |
PP |
SEBM350 |
1.2 |
350 |
162 |
6.4 |
200 |
7.9 |
450 |
17.7 |
19.4 |
42.8 |
24 |
52.9 |
2×M16 |
PP |
SEBM380 |
1.2 |
380 |
138 |
5.4 |
278 |
10.9 |
490 |
19.3 |
21 |
46.3 |
27 |
59.5 |
2×M16 |
PP |
SEBM400 |
1.2 |
400 |
138 |
5.4 |
278 |
10.9 |
490 |
19.3 |
22 |
48.5 |
27 |
59.5 |
2×M16 |
PP |
SEBM500 |
1.2 |
500 |
176 |
6.9 |
291 |
11.5 |
510 |
20.1 |
28 |
61.7 |
40 |
88.2 |
2×M20 |
MBS |
SEBM600 |
1.2 |
600 |
176 |
6.9 |
291 |
11.5 |
510 |
20.1 |
31 |
68.3 |
42 |
92.6 |
2×M20 |
MBS |
SEBM700 |
1.2 |
700 |
186 |
7.3 |
398 |
15.7 |
570 |
22.4 |
42 |
92.6 |
58 |
127.9 |
3×M20 |
MBS |
SEBM830 |
1.2 |
830 |
186 |
7.3 |
398 |
15.7 |
570 |
22.4 |
44.2 |
97.5 |
60.2 |
132.7 |
3×M20 |
MBS |
SEBM900 |
1.2 |
900 |
186 |
7.3 |
398 |
15.7 |
570 |
22.4 |
46 |
101.4 |
64 |
141.1 |
3×M20 |
MBS |
SEBM1000 |
1.2 |
1000 |
186 |
7.3 |
398 |
15.7 |
570 |
22.4 |
50 |
110.2 |
65 |
143.3 |
3×M20 |
MBS |
SEBM1060 |
1.2 |
1060 |
186 |
7.3 |
398 |
15.7 |
570 |
22.4 |
51 |
112.5 |
65.8 |
145.2 |
3×M20 |
MBS |
SEBM1100 |
1.2 |
1100 |
186 |
7.3 |
398 |
15.7 |
570 |
22.4 |
52 |
114.6 |
67 |
147.7 |
3×M20 |
MBS |
Каталоги и технические спецификации |
→ Серия Low Maintenance SEBM.pdf (2.51 MiB) |
Сертификаты и заключения |
→ Cертификат УкрСЕПРО.jpg (421.62 KiB) |
→ Сертификат EverExceed NiCd - NiFe.pdf (422.91 KiB) |
→ Отчет об испытаниях SEBM(TUV) IEC 60623.pdf (658.66 KiB) |
