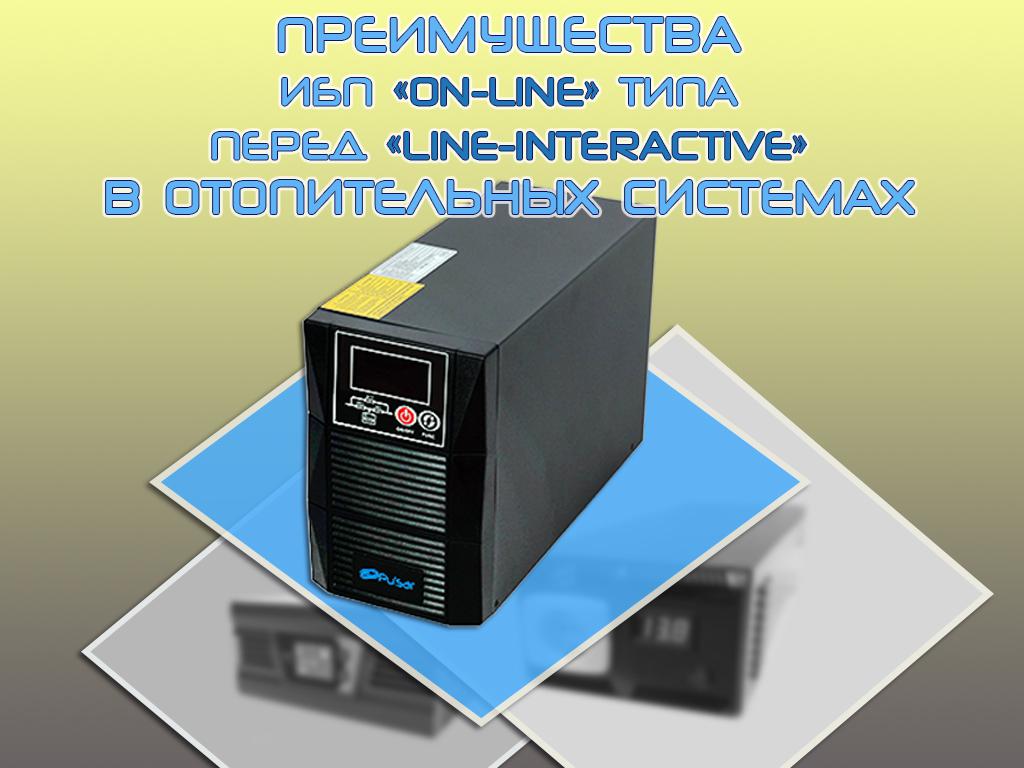

Преимущества ИБП «On-Line» типа перед «Line-Interactive» в отопительных системах

Сравнение современных ИБП двойного преобразования производства концерна INVT с «традиционным» решением для защиты котлов и другой бытовой техники линейно-интерактивными ИБП (line-interactive) и многофункциональными инверторами резервного типа (Off-line)

Еще совсем недавно наиболее популярным выбором для гарантированного электропитания котельного оборудования были ИБП линейно-интерактивного типа с номинальной мощностью от 300 до 1000 Вт. Данные решения вполне справлялись с поставленной задачей по обеспечению бесперебойным питанием различной техники, в первую очередь котлов отопления. Но эффективность защиты оборудования с помощью ИБП подобного типа – значительно ниже, чем с помощью ИБП двойного преобразования (архитектура Online).

УЗНАТЬ СТОИМОСТЬ И ПРИМЕРЫ ИНВЕРТОРНЫХ СИСТЕМ ДЛЯ КОТЛА

ИНВЕРТОРНО-АККУМУЛЯТОРНАЯ СИСТЕМА – ВЫГОДНАЯ ЗАМЕНА ГЕНЕРАТОРУ 15 преимуществ!!!

 Почему для данной сферы применения обычно применяли ИБП линейно-интерактивного типа?

1) Основным критерием выбора в пользу ИБП линейно-интерактивного типа (или Off-line), была значительно более низкая цена решения.

Действительно, до недавнего времени Online ИБП небольшой мощности, например, 1000 ВА, были минимум в 2 раза дороже аналогичных линейно-интерактивных моделей. Но в условиях интенсивного усовершенствования технологий и массового производства, цены на ИБП различной архитектуры отличаются уже значительно меньше. На сегодняшний день разница в цене между Online и линейно-интерактивными моделями с чистой синусоидой редко превышает 10-15%. Аналогичная ситуация и со стоимостью батарей: например, для линейно-интерактивного ИБП нужна одна батарея 100Ач, а для аналогичного ИБП двойного преобразования – 3 батареи 33-35Ач, разница в цене между этими наборами батарей составляет максимум 10-12%. Т.е. на сегодняшний день соотношение стоимости аналогичных решений на базе ИБП устаревшего линейно-интерактивного типа и решений на базе ИБП двойного преобразования составляет всего до 10-15%, что при значительно более высоком уровне защиты и других преимуществах Online ИБП делает их гораздо привлекательнее для клиента.

2) ИБП двойного преобразования обычно не производятся мощностью менее 1000 ВА, и заказчик просто не желал покупать такой ИБП, если мощность его нагрузки, например, газового котла, «по паспорту» всего 100-150 Вт

Это распространенное заблуждение, и наиболее частая причина выхода из строя линейно-интерактивных ИБП. Насосы котлов и некоторое другое бытовое оборудование имеет значительные пусковые токи. При этом инверторы линейно-интерактивных ИБП имеют гораздо меньший запас мощности из-за более примитивной конструкции и использования более дешевых компонентов. Периодически повторяющиеся скачки тока нагрузки сравнительно быстро выводят из строя линейно-интерактивные ИБП, и это всего лишь вопрос времени.

Учитывая, что такое оборудование, как, например, котлы отопления, обычно находится в загородных домах, где качество электросети зачастую хуже городской, и при этом котельное оборудование имеет все больше электронных компонентов и становится все требовательнее к качеству сети, выбор ИБП линейно-интерактивного типа, имеющих более низкие уровень защиты и надежность, становится неоправданной экономией. В нашей практике, в загородных домах мы довольно часто регистрируем скачки напряжения от 160В до 260В, при этом нередко изменение напряжения носит импульсный характер. Такие скачки напряжения происходят по различным причинам: начиная от некачественных коммутаций на подстанциях и заканчивая перегрузками общей сети от включенных бетономешалок, электрических культиваторов, сварочных аппаратов, мощных систем отопления у соседей и т.п.

Приводим сравнительную таблицу по основным параметрам ИБП двух типов:

	Линейно-интерактивный ИБП (например, модель Pulsar RX1000, 1000Вт/24В)	Online UPS NetPRO 1KL (1000ВА/900Вт)
Тип устройства	Линейно-Интерактивный (Когда сеть присутствует, ток транзитом проходит напрямую к потребителю, а сам аккумулятор находится в буферном режиме подзаряда)	Онлайн ИБП – двойное преобразование. (Аккумулятор постоянно находится в режиме подзаряда, а от цепи аккумулятора происходит постоянное инвертирование с 36В постоянного тока на 220В переменного)
Время перехода на питание от батарей	5-10мс (обычно не критично для котлов отопления и домашних компьютеров, но электроника некоторых современных котлов уже чувствительна к таким задержкам подачи напряжения)	0мс (поскольку происходит постоянное преобразование энергии от шины постоянного тока на выход ИБП) Т.е. пропадания электросети Вы и Ваше оборудование просто не заметите! :)
Стабильность выходного напряжения	220В  +/- 10%, +/- 15% (достаточная точность для большинства бытовой техники, включая компьютеры, но многие современные модели котельного оборудования, а также системы видеонаблюдения могут быть весьма чувствительны к подобным перепадам напряжения)	220В/230В/240В – на выбор пользователя ≤ 1,5% (при линейных нагрузках) ≤ 5% (при нелинейных нагрузках) (достаточная стабильность напряжения для любого бытового оборудования, систем видеонаблюдения и «умный дом»; ИБП данной модели применяются и для более ответственного оборудования, такого как аппараты УЗИ и системы промышленной автоматизации) Т.е. у вас на выходе всегда идеальное напряжение 220В/50Гц, независимо от «прихотей» внешней сети.
Диапазон входного напряжения	145 – 275 В	От -50 до +25% от номинального (если установлено номинальное выходное напряжение 220В, напряжение на входе без перехода на батареи – от 110 до 275В)
Онлайн мониторинг	Нет	Есть возможно установить специальную карту для дистанционного мониторинга системы и отключения компьютеров
Частота на выходе	При наличии сети: Аналогичная сетевой При работе от АКБ 50Гц	Выбирается в настройках 50-60Гц (В нашей практике иногда встречаются заказчики, использующие импортное  оборудование,  например сельскохозяйственные системы автоматизации, требующее частоту 60 Гц)
Стоимость	238 USD	253 USD
Стоимость системы с аналогичной емкостью батарей	ИБП + 2 АКБ Pulsar CS 12-75 (1,8 кВт/час) 238 + 203х2 = 644USD	ИБП + 3 АКБ Pulsar CS 12-55 (1,98 кВт/час) 253 + 169х3 = 760USD
Стоимость с АКБ, с аналогичным запасом энергии	ИБП + 2 АКБ EverExceed ST-1255 (1,32кВт/час) 238 + 213х2 = 664USD	ИБП + 3 АКБ EverExceed ST-1235 (1,26кВт/час) 253 + 126х3 = 631USD

Пожалуй, единственным минусом Онлайн ИБП является их большее потребление энергии при работе от сети в режиме двойного преобразования. Т.к. off-line и линейно-интерактивные ИБП при наличии сети работают в режиме «транзит» (т.е. практически напрямую пропускают входящую сеть на нагрузки), то и потребляют в данном случае совсем немного (КПД может достигать 96-98%). А вот On-Line ИБП работают в режиме непрерывного двойного преобразования (выпрямление + инвертирование), поэтому КПД устройств мощностью 1-3 кВА при работе от сети обычно не превышает 90%.

Тем не менее, перерасход в пару десятков киловатт-часов в месяц – сущая ерунда по сравнению с теми преимуществами и безопасностью, которые обеспечивает Online решение.

Также стоит отметить, что только ИБП двойного преобразования надежно работают в паре с генераторами напряжения – особенно с дешевыми портативными электрогенераторами, имеющими низкую стабильность выходного напряжения и частоты, а также искаженную форму выходного напряжения. В условиях нестабильных электросетей, ИБП двойного преобразования серии NetPRO UPS зарекомендовали себя в качестве надежного и безотказного решения для защиты наиболее ответственного оборудования.
