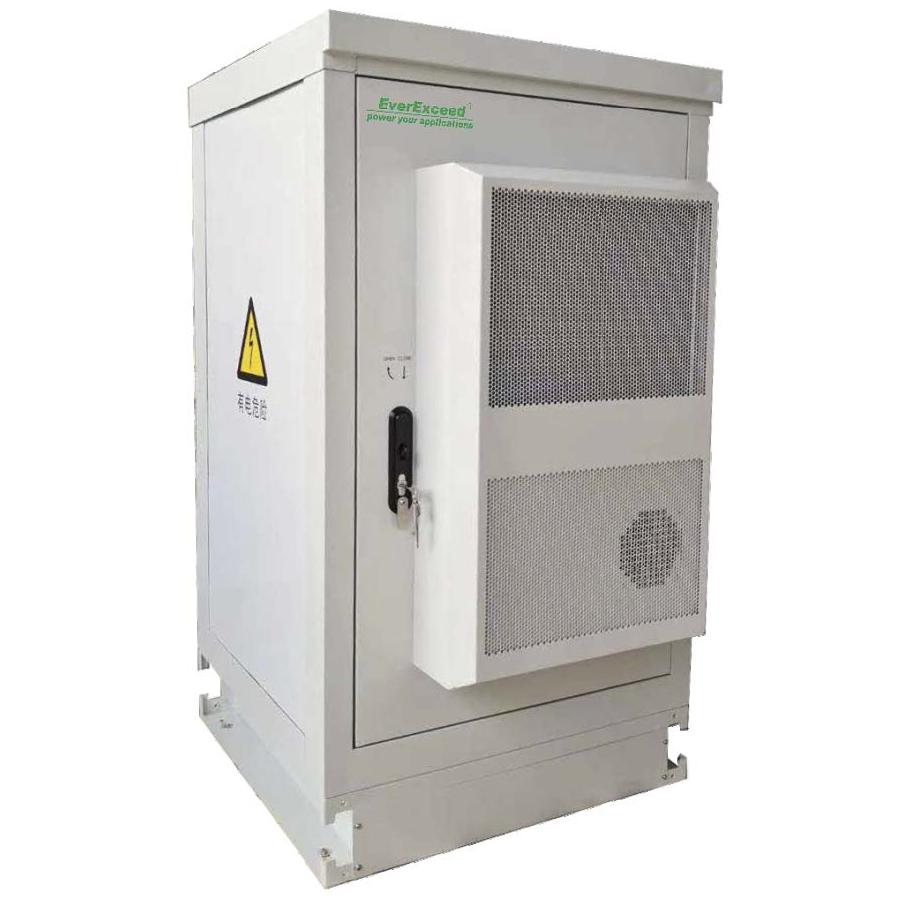

Климатические батарейные шкафы EverExceed
Компактные интегрированные климатические батарейные шкафы переменного тока с гибкой настройкой, идеально подходят для телекоммуникаций или других объектов, требующих систем резервного питания от батарей.
Применяются вне помещений (на улице), очень надёжны и просты в установке.
Шкафы разработаны для использования с большинством типов аккумуляторов VRLA и LiFePO4 для разных областей применения и поставлются со встроенной системой кондиционирования воздуха промышленного уровня, которая может удовлетворить ваши потребности в использовании вне помещений в зонах с высокой температурой.
Шкафы используются, как с литиевыми батареями, так и с AGM батареями. Широко применяются в коммуникациях, радио и телевидении, на станциях мониторинга, энергетике, транспорте, безопасности, усилителях мощности, проекторах, управлении освещением и других отраслях. Шкаф обеспечивает постоянную температуру, является защищёным от краж, водостойким, пыленепроницаемым, солнцезащищённым и антикоррозийным, может выдерживать суровые условия окружающей среды. Шкаф не содержит блока распределения питания и блока динамического контроля контура.
Особенности:
● Простой в установке, готов к работе;
● Соответствует отраслевым стандартам, предъявляемым к шкафам для тяжелых условий эксплуатации, сейсмическая зона 4 (опция), уровень защиты до IP55;
● Сверхмощная конструкция из холоднокатаного стального листа, отличная теплоизоляция;
● Прочный стальной дверной замок обеспечивает должную безопасность;
● Передняя и задняя дверцы упрощают установку и обслуживание аккумуляторов;
● Компактная упаковка;
● Электростатическое распыление краски;
Преимущества
Гибкость
● Доступны модели от 1 до 6 ярусов, количество батарей на ярус - гибкое.
● Возможность настройки в системах от 48 В до 480 В или выше.
Контроль температуры
● Встроенный промышленный кондиционер на дверце экономит место и обеспечивает тепло в прохладных регионах и охлаждение от переменного тока в жарких регионах;
Прочность
● Качественная конструкция гарантирует долгий срок службы.
● Сверхмощное кислотостойкое покрытие устойчиво к сколам.
● Вы можете уверенно развертывать свою сеть в любом регионе с помощью корпусов, соответствующих широкому спектру международных стандартов и работающих в суровых условиях окружающей среды.
Простота в установке
● Могут быть предусмотрены отверстия для крепления к полу (анкерные болты в комплект не входят).
● Сварная конструкция уменьшает количество деталей и болтовых соединений.
● В дополнительные комплекты кабелей (опционально) входят все кабели, необходимые для соединения цепи.
Доступность
● Широкая передняя и задняя дверцы (угол открывания> 110°) обеспечивают простоту обслуживания и ремонта.
● В шкафу используется метод нижнего входа и выхода.
Применение:
● Телекоммуникации
- Частные телефонные станции (АТС)
- Оптико-волоконные и микроволновые узлы
● Распределительные устройства и управление
- Системы мониторинга и управления
● ИБП
- Дата-центры
- Средства управления производственными процессами
- Центры экстренного реагирования 911
- Центры управления воздушным движением
● Возобновляемая энергия
- Удаленные / гибридные размещения
- Off-Grid / Solar
Детальная информация:
- В корпусе нет компонентов и открытых съёмных частей, которые разбираются непосредственно снаружи, что влияет на безопасность и использование. Шкаф имеет компактную конструкцию, простую установку, отличную герметизацию и уровень защиты до IP55.
- Хорошая теплоизоляция, теплопроводность <0,472 Вт / (м2.к). Шкаф имеет сэндвич-структуру и делится на два типа:
- 1. Двухслойный листовой металл (холоднокатаный / оцинкованный / нержавеющая сталь) + изоляционная вата PEF (толщина изоляции 20-40 мм);
- 2. Каркас из листового металла + сэндвич-панель EPS / PU толщиной 45 мм.
- Дверь шкафа имеет встроенную конструкцию, и зазор между дверными проемами остается плотным. Угол открывания двери > 110°, дверь шкафа имеет ограничительную конструкцию, а ограничительное устройство двери выполняет функцию ограничения, когда дверь находится в открытом состоянии. Дверной замок шкафа имеет трехточечную конструкцию с ручкой и запорным элементом, прочную конструкцию, надежную защиту от краж и отвечающую требованиям уровня B в GAT 73-1994 «Механический противокражнный замок». Навесные и электронные замки могут быть добавлены в соответствии с запросом клиента.
- В шкафу используется метод нижнего входа и выхода. Провода переменного тока, провода постоянного тока, сигнальные провода и провода заземления прокладываются отдельно и связаны отдельно; дно шкафа снабжено заземляющей медной пластиной с антикоррозийным покрытием.
- Промышленные кондиционеры, устанавливаемые на дверце или сбоку шкафа, не занимают внутреннее пространство шкафа и могут соответствовать требованиям региональных характеристик или характеристик оборудования для охлаждения летом, обогрева зимой и работы при постоянной температуре, тем самым продлевая срок службы электронного оборудования.
- В шкафу применяется профессиональная порошковая обработка на открытом воздухе (цвет по умолчанию RAL7035, также может быть изменена в соответствии с потребностями клиента), устойчивая к ржавчине и коррозии.
Система кондиционирования шкафа.
Система кондиционирования в шкафах также подходит для связи, радио и телевидения, станций наблюдения, электроники, энергетики, транспорта, безопасности, усилителей мощности, проекторов, рекламных устройств, управления освещением и других отраслей. Это устройство кондиционирования независимо разработано для различных отраслей промышленности. Оно подходит для больших шкафов с тепловыделением и внутренней электроникой. Для оборудования, чувствительного к температуре окружающей среды и требующего полной изоляции внутри и снаружи помещений. Система крндиционирования обладает полным набором функций, высокой надежностью, простой установкой, может работать после включения и не требует сложной отладки. Кроме того, доступны теплообменники мощностью 60 Вт и 80 Вт.
Модель устройства |
Ед. изм. |
AC0500 |
AC0600 |
AC1000 |
AC1500 |
AC2000 |
DC300 |
DC500 |
DC600 |
DC1000 |
Рабочая температура |
°C |
-40 ~+55 |
||||||||
Номинальное входное напряжение |
|
220VAC~50Гц |
DC48V |
|||||||
Холодопроизводительность (L35 / L35) |
Вт |
500 |
600 |
1000 |
1500 |
2000 |
315 |
500 |
600 |
1000 |
Номинальная входная мощность (L35 / L35) |
Вт |
220 |
260 |
320 |
560 |
850 |
105 |
150 |
180 |
280 |
Номинальный ток |
A |
1 |
1.2 |
1.5 |
2.5 |
3.9 |
2.2 |
3.34 |
3.85 |
6.9 |
Габаритные размеры (Д*Ш*Г) |
мм |
550*320*170 |
750*450*200 |
386*221*136 |
550*319*175 |
797*385*165 |
||||
Диапазон настройки открытия холодильной камеры |
°C |
20-40 (по умолчанию 35) |
||||||||
Общий вес |
Кг |
19 |
21 |
25 |
27 |
34 |
8.5 |
20 |
22 |
27 |
Способ установки |
|
Микроустановка в дверь |
||||||||
Максимальный уровень звукового давления шум (на расстоянии 1 м от кондиционера, высота 1м) |
дБ |
60 |
61 |
62 |
63 |
65 |
60 |
62 |
63 |
65 |
Водонепроницаемость и пыленепроницаемость |
|
IP55 |
||||||||
Хладагенты |
|
R134a |
Функции:
A) Циркуляция воздуха внутри и снаружи шкафа полностью изолирована, чтобы предотвратить попадание водяного пара и пыли внутрь;
B) Защита от дождя, пыли, молнии, защита от насекомых, защита от кражи, высокая надежность и стабильность;
C) Эффективный отвод тепла и интеллектуальная регулировка температуры для обеспечения максимальной эффективности энергосбережения;
D) Интеллектуальная функция сбора данных, связь RS485 / 232, загрузка данных об ошибках в реальном времени;
E) Автоматический запуск при входящем звонке, защита от высокого и низкого напряжения, функции автоматического нагрева и осушения (опция).
Примеры установок климатических шкафов:

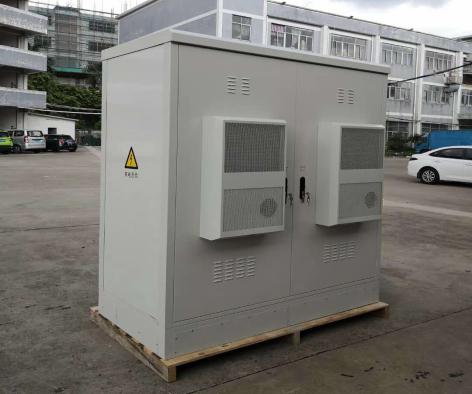

1) Шкаф наружного кондиционирования 1800x800x800 мм, кондиционер 1500 Вт на двери:

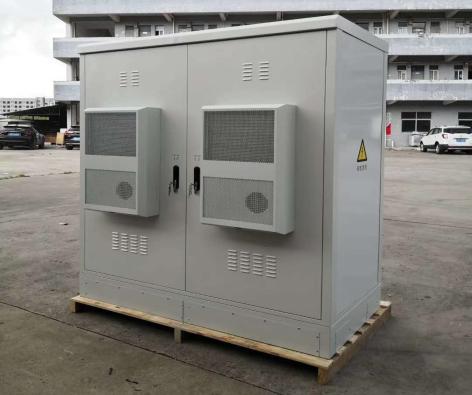

2) Климатический шкаф 1400x750x750 мм, кондиционер мощностью 1500 Вт на двери:

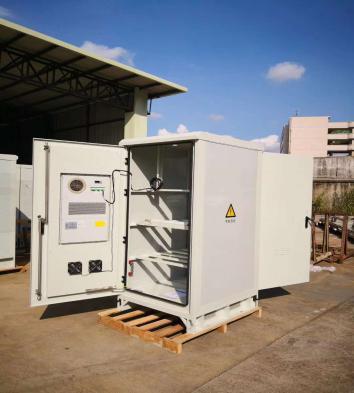

3) Климатический шкаф с постоянной температурой 1250x650x650 мм, возможность открытия передней и задней двери, промышленный кондиционер мощностью 600 Вт:

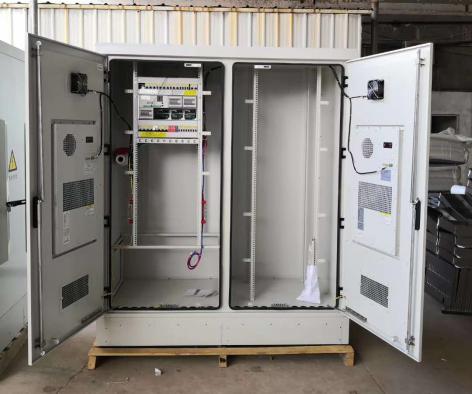

4) Двухкабинный климатический шкаф базовой станции связи 2100x1800x900 мм с двумя кондиционерами мощностью 1500 Вт, установленными на двери:

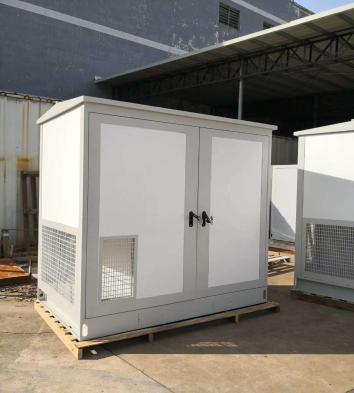

5) Климатический шкаф с двойной кабиной внешним размером 1300x1200x850 мм, кондиционер мощностью 1500 Вт установлен на боковой стенке:

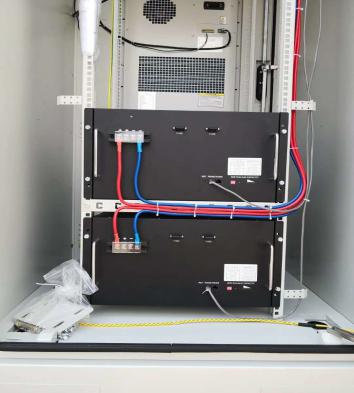

6) Один из телекоммуникационных проектов, в котором используются батареи FT и климатический шкаф:
Шкаф |
Модель |
Внутренний размер (мм) |
Внешний размер (мм) |
Максимальное количество батарей |
||||||
ширина |
глубина |
высота |
ширина |
глубина |
высота |
3U |
4U |
5U |
||
Одиночный |
EAC-01A |
550 |
750 |
1300 |
600 |
800 |
1480 |
6 |
5 |
4 |
EAC-01B |
550 |
750 |
1470 |
600 |
800 |
1650 |
7 |
6 |
5 |
|
EAC-02A |
750 |
750 |
1650 |
800 |
800 |
1830 |
8 |
7 |
5 |
|
EAC-02B |
750 |
750 |
1820 |
800 |
800 |
2000 |
9 |
7 |
6 |
|
EAC-03A |
750 |
750 |
2000 |
800 |
800 |
2180 |
10 |
8 |
7 |
|
Двойной |
EAC-03B |
1500 |
750 |
1300 |
1600 |
800 |
1480 |
12 |
10 |
8 |
EAC-04A |
1500 |
750 |
1650 |
1600 |
800 |
1830 |
16 |
12 |
10 |
|
EAC-04B |
1500 |
750 |
2000 |
1600 |
800 |
2180 |
22 |
16 |
14 |
|
Тройной |
EAC-05A |
2300 |
750 |
1650 |
2400 |
800 |
1830 |
24 |
18 |
14 |
EAC-05B |
2300 |
750 |
2000 |
2400 |
800 |
2180 |
32 |
24 |
20 |
