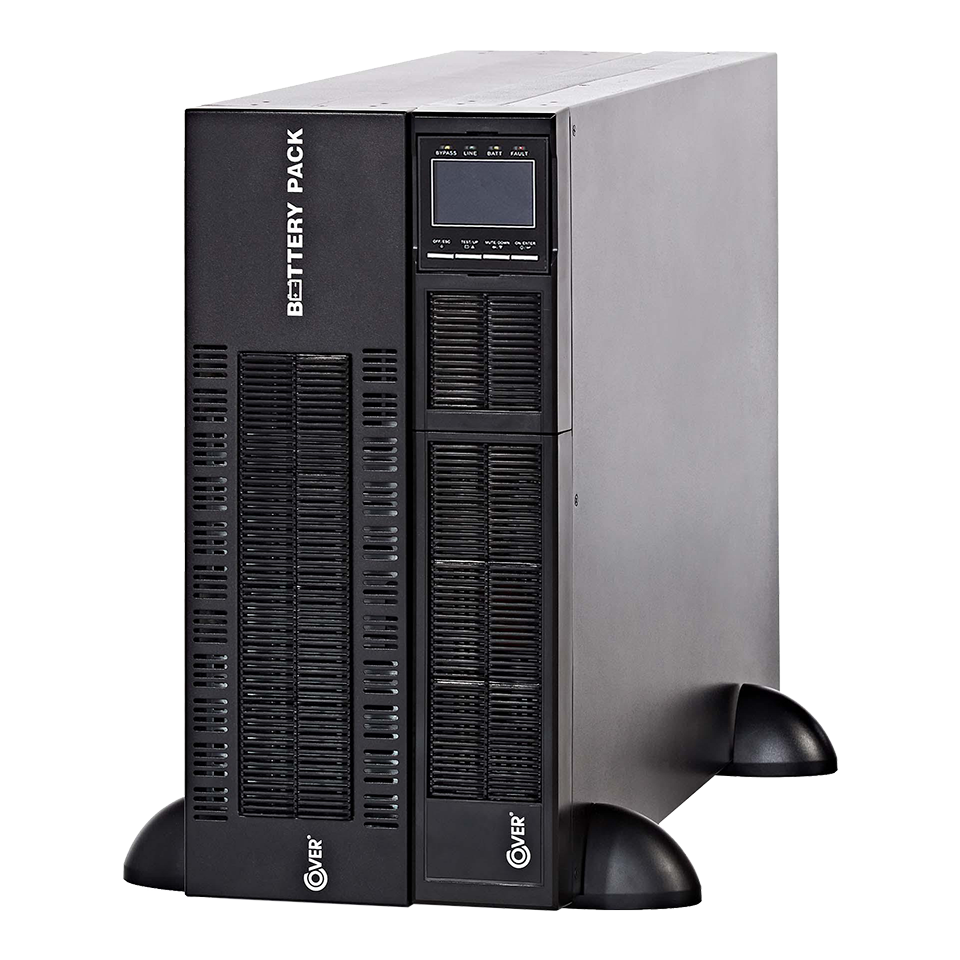

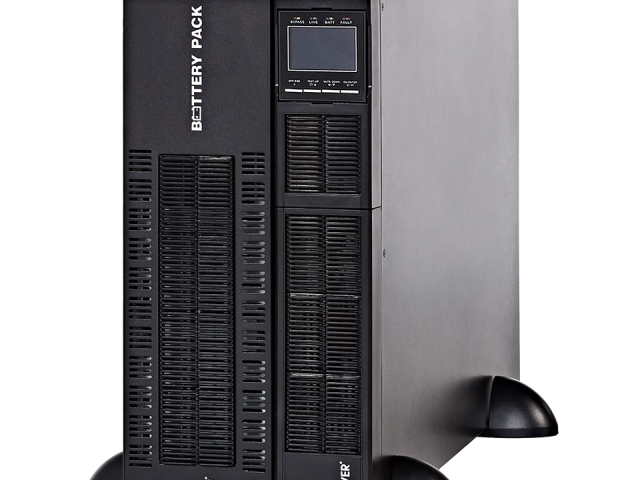

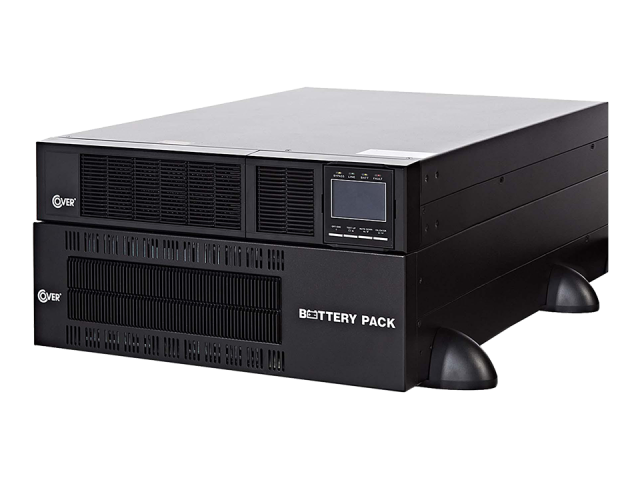

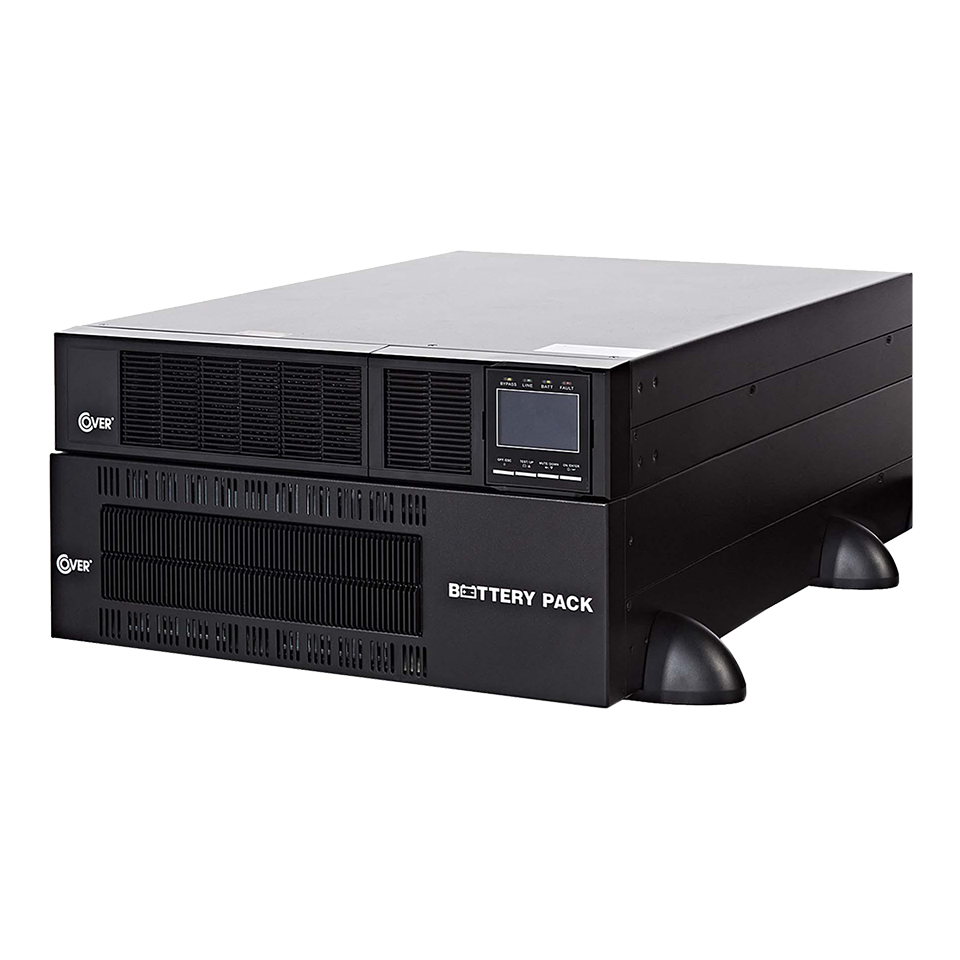

Батарейный блок COVER CORE 6-10K

Вид задней панели

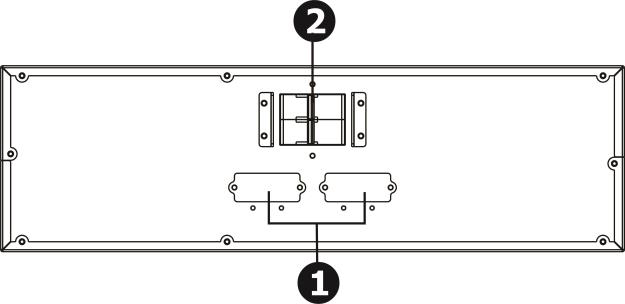

Батарейный блок Rack

Батарейный блок для 40 АКБ	Батарейный блок для 60 АКБ

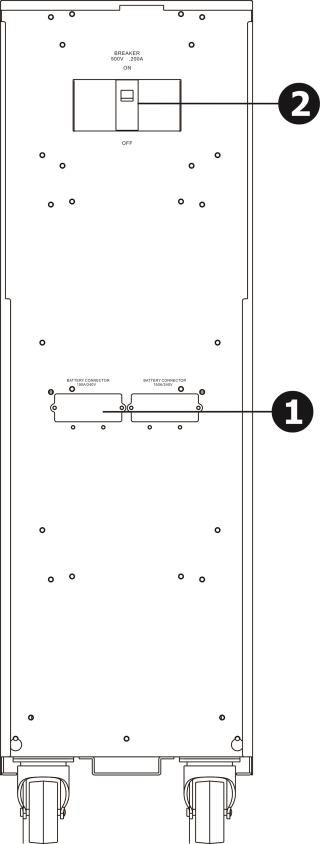

Батарейный блок для 60 АКБ	Батарейный блок для 80 АКБ

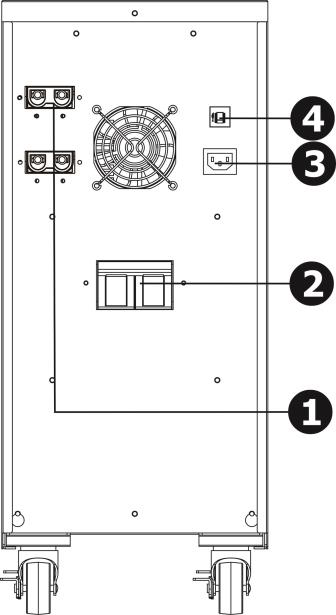

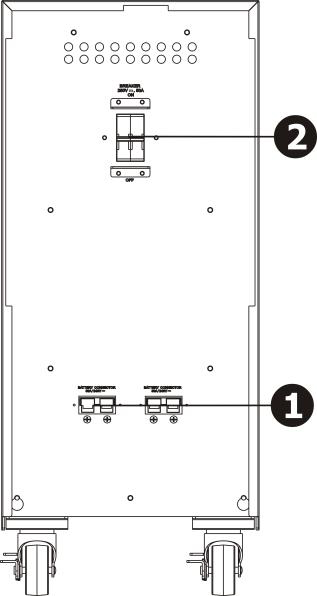

1. Разъем постоянного тока: подключается либо к ИБП, либо ко второму батарейному блоку

2. Выключатель постоянного тока:

• Защита аккумулятора от перегрузки по току.
• Простая замена батареи: при замене батареи установите выключатель в положение "O". В случае, если есть второй или следующий аккумуляторный блок, подключенный к аккумуляторной батарее, напряжение постоянного тока от ИБП Bat.+/- будет проходить без прерывания ко второму батарейному блоку.

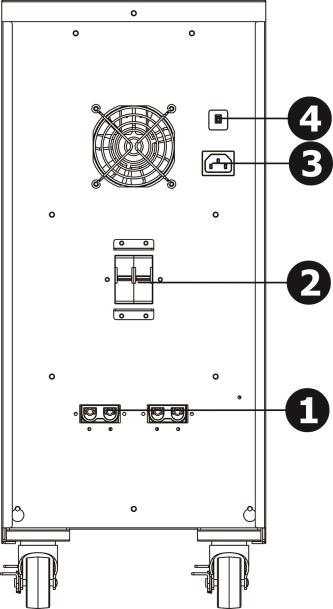

3. Вход переменного тока: напрямую подключается к сети для быстрой зарядки.

4. Выключатель переменного тока.

5. Разъем постоянного тока: подключается к ИБП или второму аккумуляторному блоку.

6. Выключатель постоянного тока:

• Защита аккумулятора от перегрузки по току.
• Простая замена батареи: при замене батареи установите выключатель в положение "O". В случае, если есть второй или следующий аккумуляторный блок, подключенный к аккумуляторной батарее, напряжение постоянного тока от ИБП Bat.+/- будет проходить без перерыва ко второму батарейному блоку.

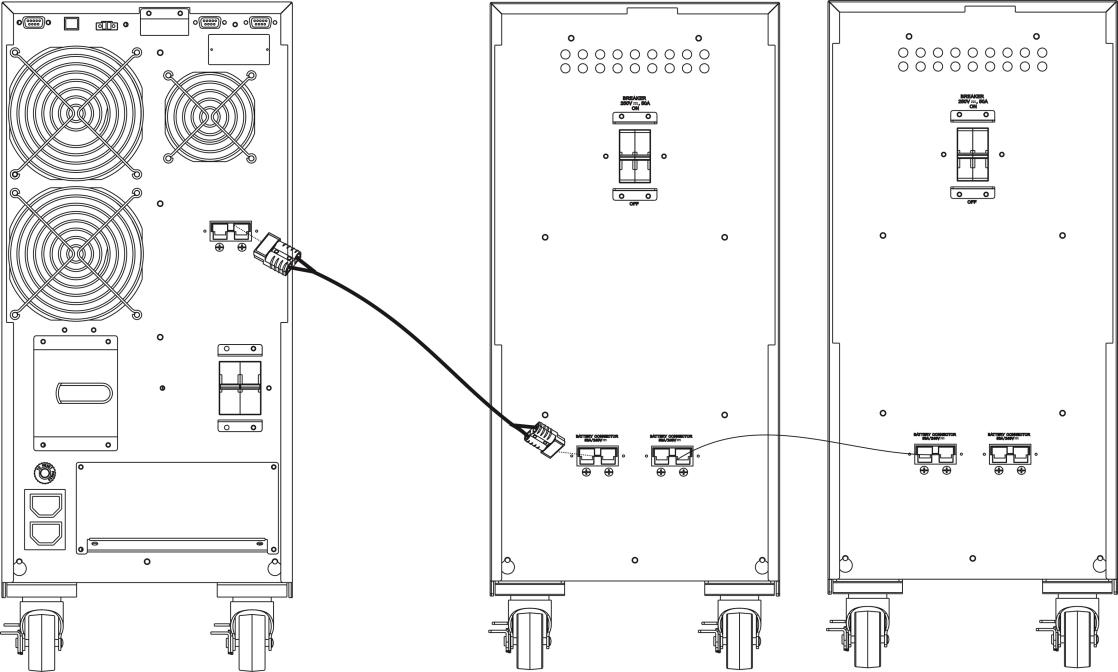

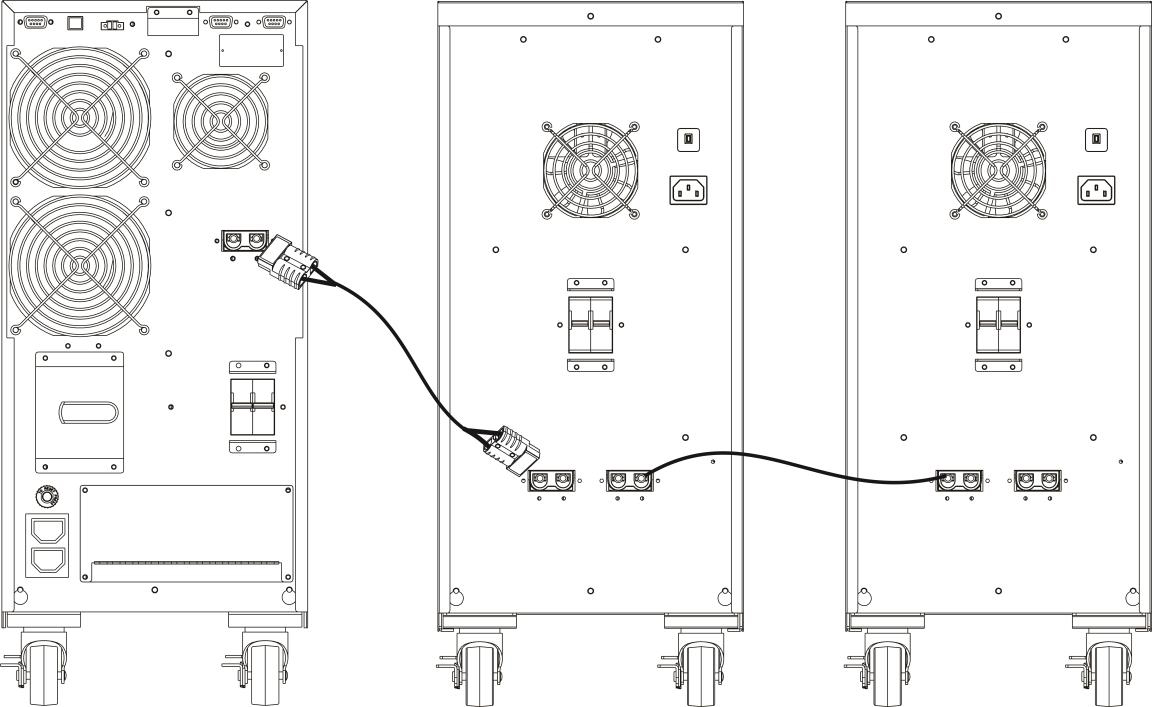

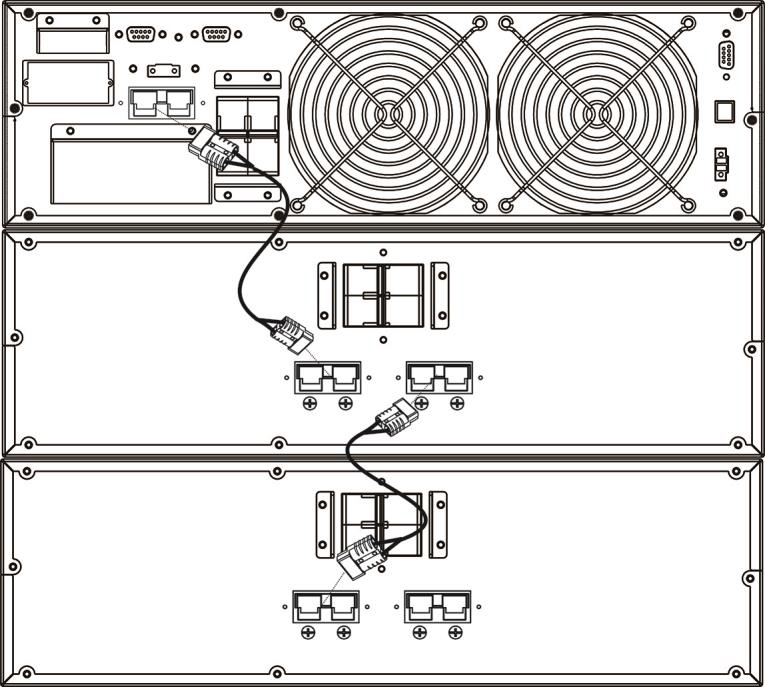

Подключение к ИБП и другому батарейному блоку

Следуйте приведенной ниже таблице установки, чтобы подключить ИБП и другой аккумуляторный блок с помощью кабеля, входящего в комплект поставки.

Примеры установки аккумуляторов

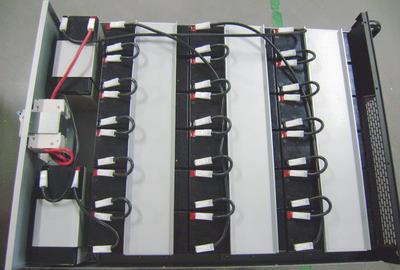

Батарейный блок Rack

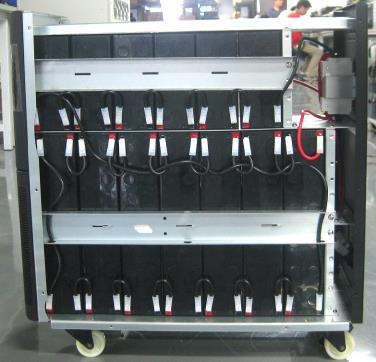

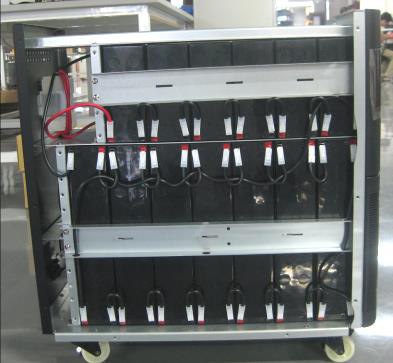

Батарейный блок для 40 АКБ

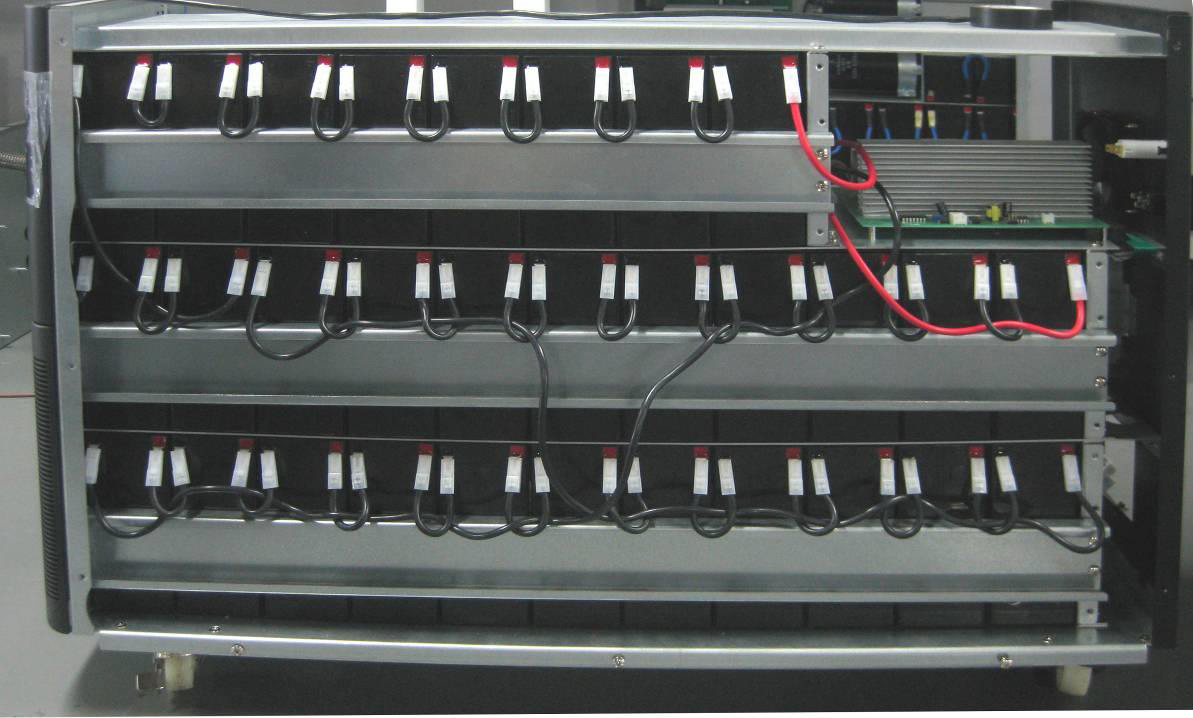

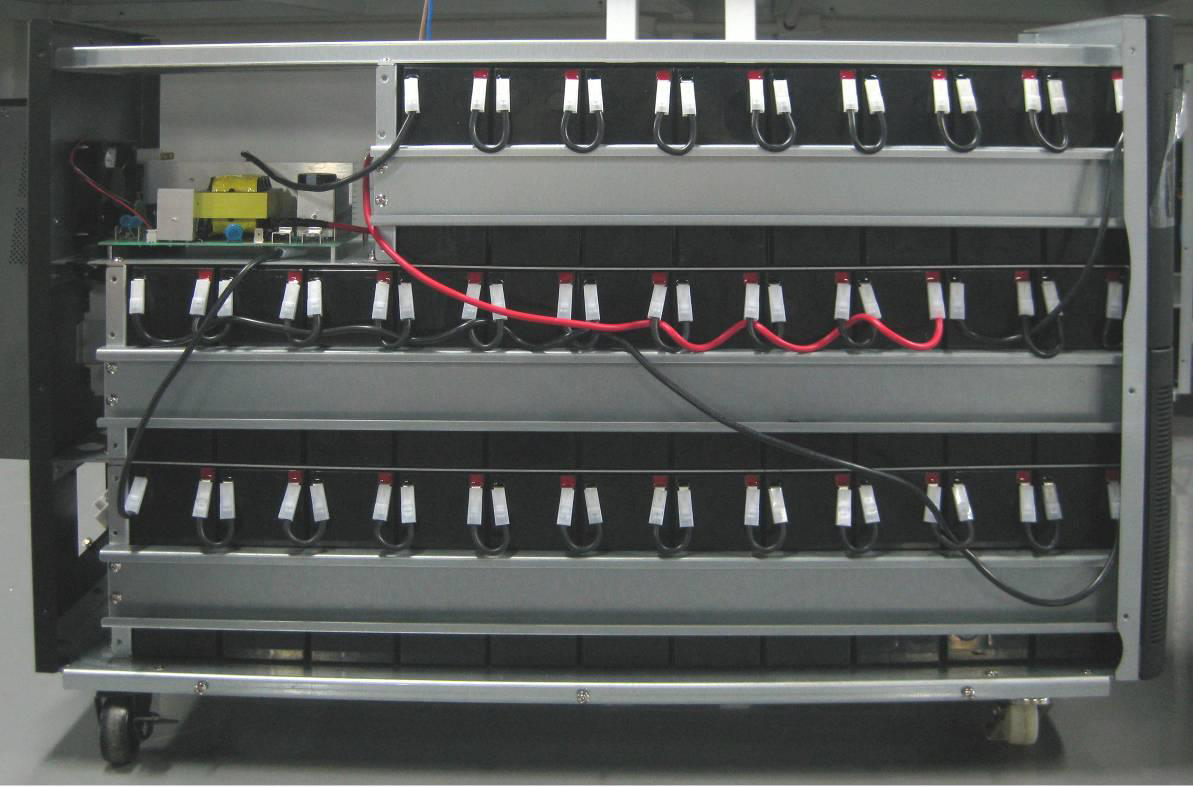

Батарейный блок для 60 АКБ

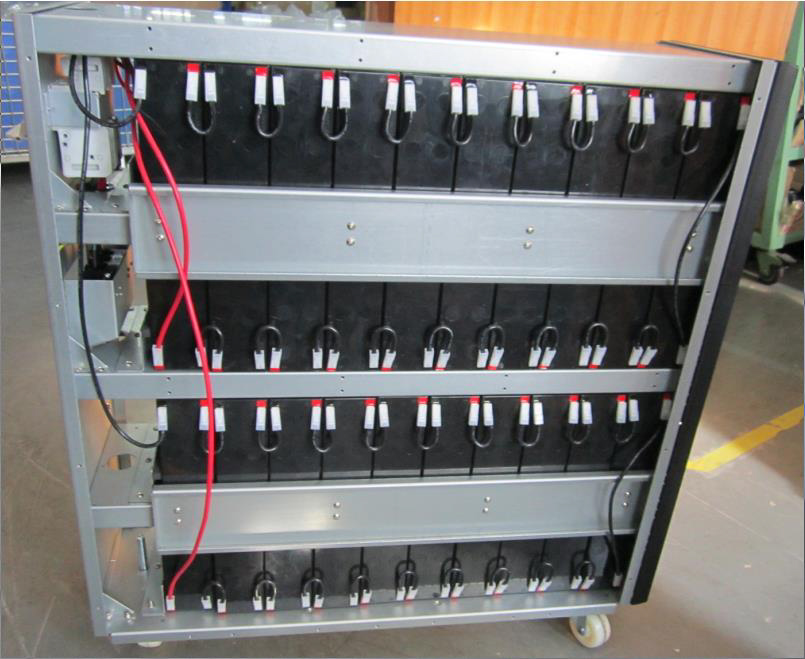

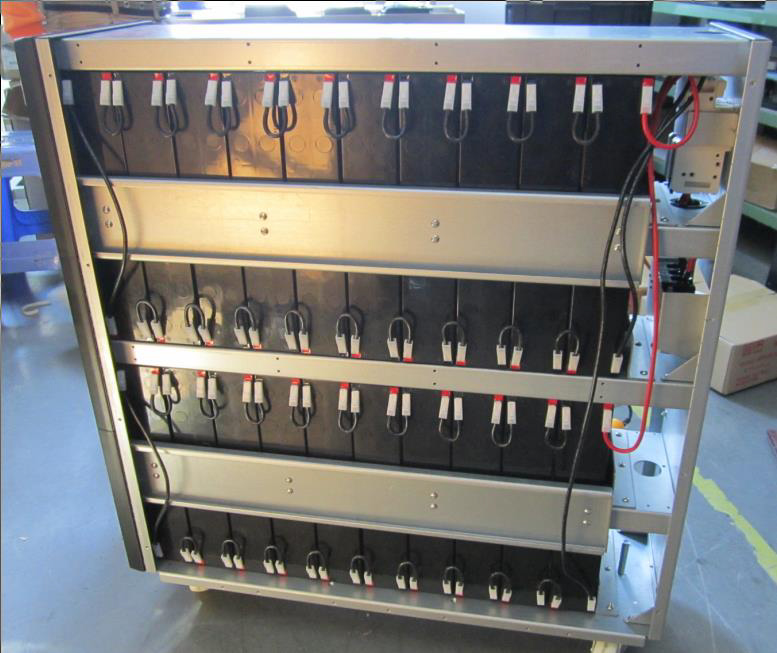

Батарейный блок для 80 АКБ
